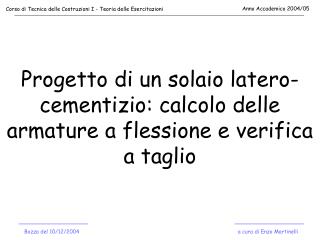

progetto di un solaio latero cementizio calcolo delle armature a flessione e verifica a taglio

Anno Accademico 2004/05

Corso di Tecnica delle Costruzioni I - Teoria delle Esercitazioni

Progetto di un solaio latero-cementizio: calcolo delle armature a flessione e verifica a taglio

Bozza del 10/12/2004

a cura di Enzo Martinelli

inviluppo dei momenti flettenti allo slu

Anno Accademico 2004/05

Corso di Tecnica delle Costruzioni I - Teoria delle Esercitazioni

Inviluppo dei momenti flettenti allo SLU

La fase di analisi delle sollecitazioni si conclude con la costruzione degli inviluppi delle sollecitazioni. Si ottiene così l’inviluppo dei momenti flettenti MSd allo SLU.

inviluppo del taglio allo slu

Anno Accademico 2004/05

Corso di Tecnica delle Costruzioni I - Teoria delle Esercitazioni

Inviluppo del taglio allo SLU

Allo stesso modo si ottiene anche l’inviluppo delle sollecitazioni taglianti VSd allo SLU.

progetto delle armature a flessione

Anno Accademico 2004/05

Corso di Tecnica delle Costruzioni I - Teoria delle Esercitazioni

Progetto delle armature a flessione

Larghezza della sezione resistente

Valori del momento

Sezioni significative

(N.B. nel calcolo di ru il valore del momento deve essere espresso in kg e quello di h in cm)

Eventuale momento negativo in campata

I valori di x e z si desumono dalla tabella per d’/d=0.10 e r=0.0.

progetto delle armature a flessione5

Anno Accademico 2004/05

Corso di Tecnica delle Costruzioni I - Teoria delle Esercitazioni

Progetto delle armature a flessione

Armatura

Per una fascia larga 1 m

Per singolo travetto

Scelta dei tondini

Possono assumersi i seguenti “principi” nella scelta del diametro dei tondini:

- è preferibile adottare tondini dello stesso diametro (o al massimo due diametri diversi) a scelta tra f 10, f 12, f 14;

- il numero massimo di tondini è di 2 in campata e 3 in appoggio;

- è buona norma prevedere sempre almeno 2 tondini nelle sezioni di massima sollecitazione.

verifica a taglio

Anno Accademico 2004/05

Corso di Tecnica delle Costruzioni I - Teoria delle Esercitazioni

Verifica a Taglio

Nel solaio non vengono generalmente previste armature trasversali e, dunque, è necessario che il valore delle sollecitazioni taglianti di progetto VSd non superi il limite oltre il quale tale armatura sarebbe richiesta.

Nelle verifiche allo SLU per taglio tale limite si indica con VRd1 e si calcola come segue:

dove i simboli hanno il seguente significato:

- bw e d sono la larghezza e l’altezza utile della sezione;

- fctd è il valore di progetto della resistenza a trazione del calcestruzzo:

-

-

Cfr.: D.M. 9 Gennaio 1996: Norme Tecniche per il calcolo l'esecuzione ed il collaudo delle strutture in c.a., normale e precompresso, e per le strutture metalliche.

-

verifica a taglio7

Anno Accademico 2004/05

Corso di Tecnica delle Costruzioni I - Teoria delle Esercitazioni

Verifica a Taglio

A partire dall’inviluppo del taglio ed applicando le relazioni introdotte si può determinare il valore VSd sui diversi appoggi ed il corrispondente valore VRd1.

Nei casi in cui risulta VSd>VRd1 si deve provvedere a predisporre una larghezza bw della sezione trasversale maggiore dei 20 cm che si hanno nella sezione corrente del solaio.

VSd

Questo allargamento della sezione resistente deve essere esteso per una distanza pari a:

VRd1

zfc

dove pd è il valore massimo del carico applicato sulla campata o sullo sbalzo.

verifica a taglio8

Anno Accademico 2004/05

Corso di Tecnica delle Costruzioni I - Teoria delle Esercitazioni

Verifica a Taglio

I risultati riportati nella tabella precedente sono rappresentati graficamente nella figura seguente mettendo in evidenza le zone del solaio per le quali la verifica a taglio è soddisfatta rispetto alla fascia corrente (bw=20 cm) e le zone nelle quali è necessario prevedere una maggiorazione della larghezza bw al fine di aumentare VRd1.

fascia piena e semipiena

Anno Accademico 2004/05

Corso di Tecnica delle Costruzioni I - Teoria delle Esercitazioni

Fascia piena e semipiena

L’allargamento della sezione resistente si ottiene eliminando i laterizi che ricadrebbero nella zona in cui VSd>VRd1: si realizza in questo modo una fascia piena. Quando la distanza zfc per la quale non è soddisfatta la verifica a taglio è molto estesa (maggiore di 50 cm) è possibile prevedere una fascia semipiena eliminando i laterizi in maniera alternata tra le diverse file.

dimensionamento della fascia piena e semipiena

Anno Accademico 2004/05

Corso di Tecnica delle Costruzioni I - Teoria delle Esercitazioni

Dimensionamento della fascia piena e semipiena

VSd=36.01 kN

VRd1=27.65 kN

zfc=0.75 m

Fascia piena (b=100)

Fascia semipiena (b=60)

Fascia corrente (b=20)
