电容器的识别与检测

1. 电容器的识别与检测

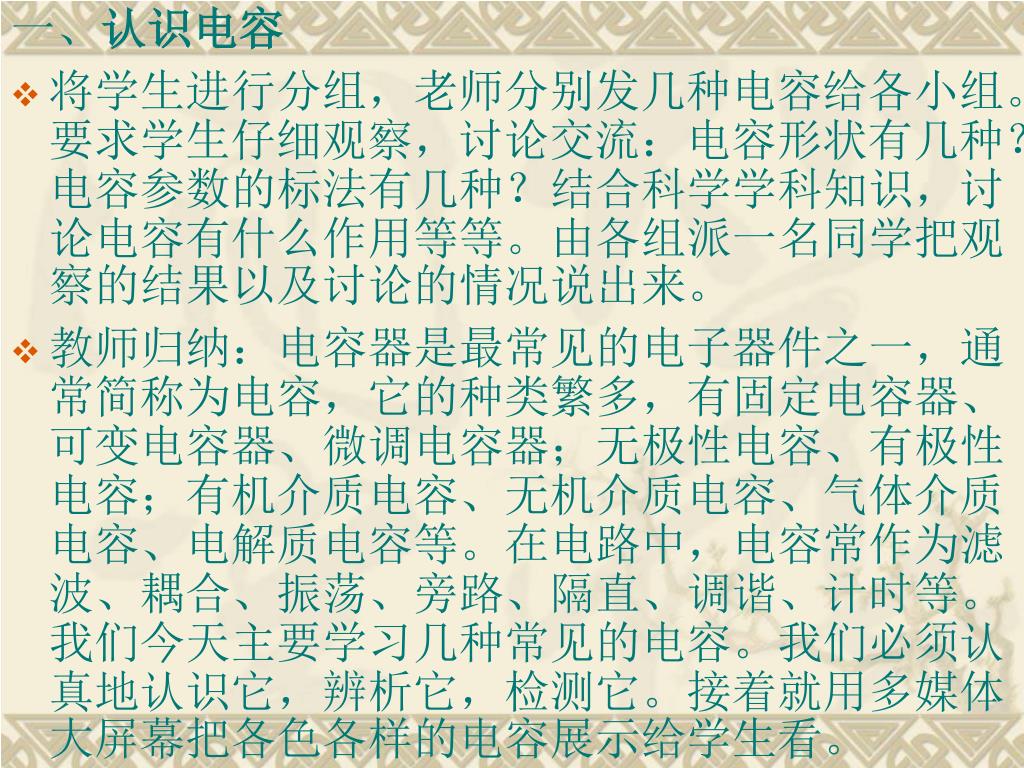

2. 一、认识电容 将学生进行分组，老师分别发几种电容给各小组。要求学生仔细观察，讨论交流：电容形状有几种？电容参数的标法有几种？结合科学学科知识，讨论电容有什么作用等等。由各组派一名同学把观察的结果以及讨论的情况说出来。 教师归纳：电容器是最常见的电子器件之一，通常简称为电容，它的种类繁多，有固定电容器、可变电容器、微调电容器；无极性电容、有极性电容；有机介质电容、无机介质电容、气体介质电容、电解质电容等。在电路中，电容常作为滤波、耦合、振荡、旁路、隔直、调谐、计时等。我们今天主要学习几种常见的电容。我们必须认真地认识它，辨析它，检测它。接着就用多媒体大屏幕把各色各样的电容展示给学生看。

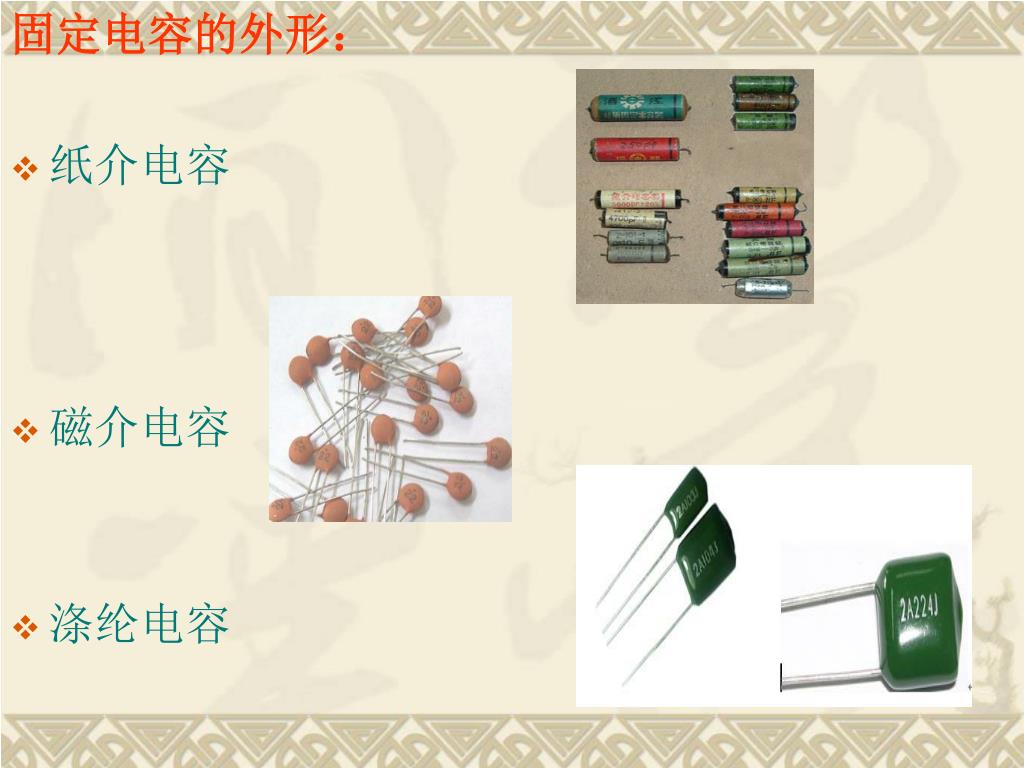

3. 固定电容的外形： 纸介电容 磁介电容 涤纶电容

4. 玻璃釉电容 云母电容 薄膜电容：薄膜电容又被分别称为聚乙酯电容(又称Mylar电容)，聚丙烯电容(又称PP电容)，聚苯乙烯电容(又称PS电容)和聚碳酸酯电容。

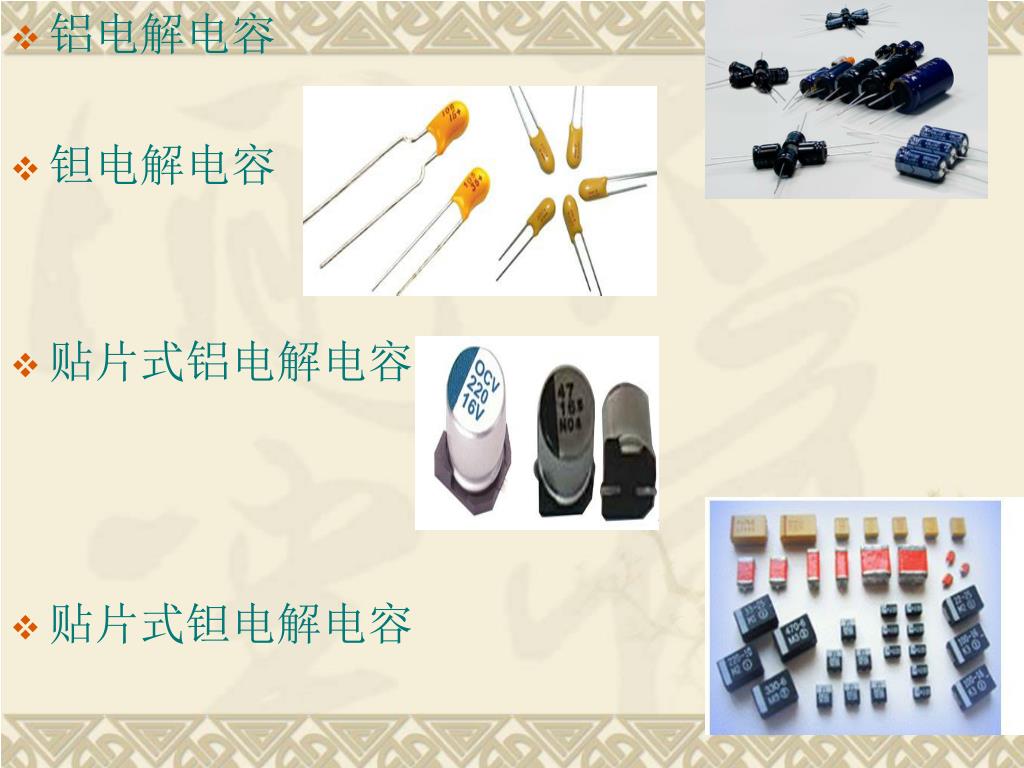

5. 铝电解电容 钽电解电容 贴片式铝电解电容 贴片式钽电解电容

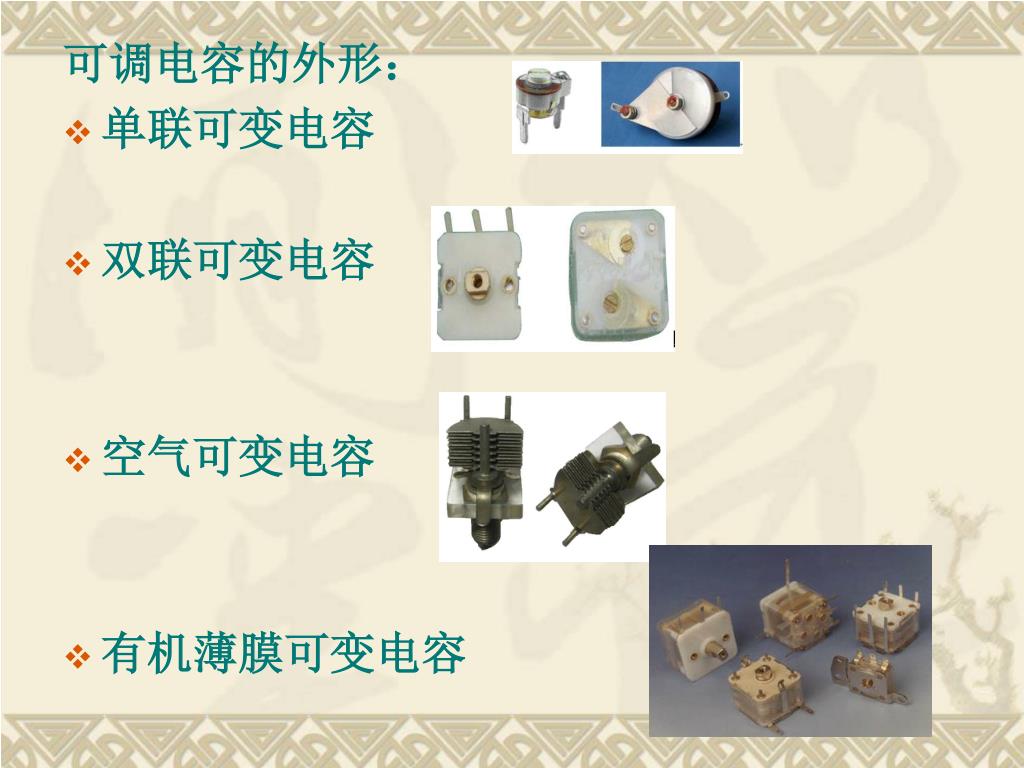

6. 可调电容的外形： • 单联可变电容 • 双联可变电容 • 空气可变电容 • 有机薄膜可变电容

7. 微调电容的外形：

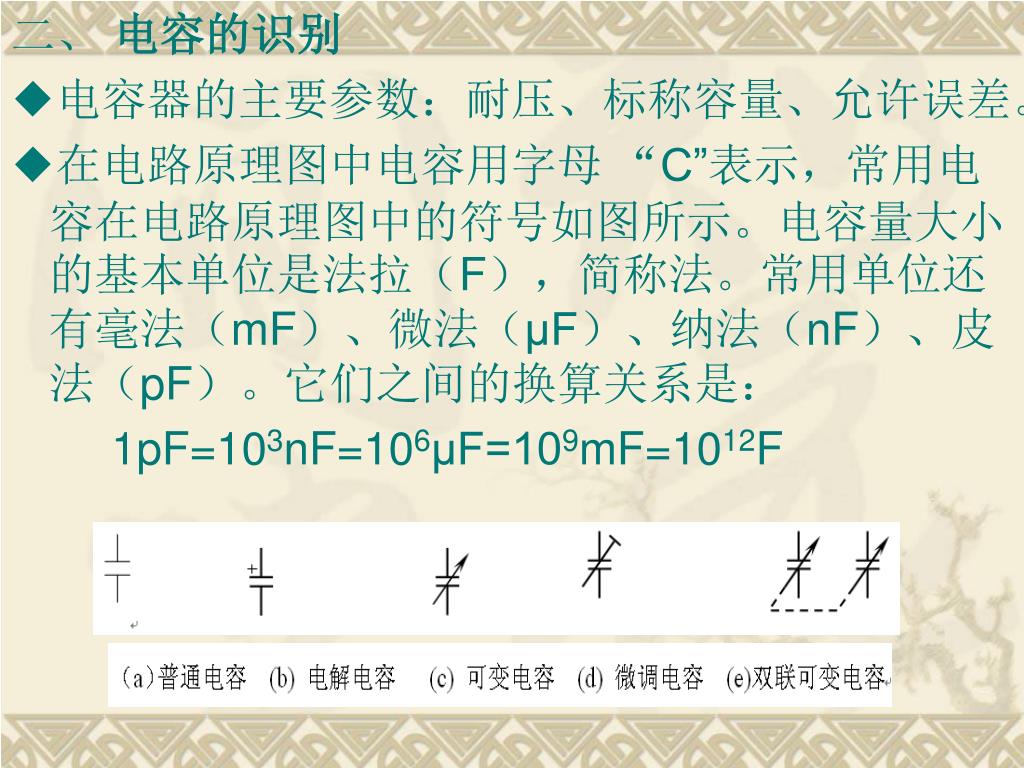

8. 二、 电容的识别 ◆电容器的主要参数：耐压、标称容量、允许误差。 ◆在电路原理图中电容用字母 “C”表示，常用电容在电路原理图中的符号如图所示。电容量大小的基本单位是法拉（F），简称法。常用单位还有毫法（mF）、微法（μF）、纳法（nF）、皮法（pF）。它们之间的换算关系是： 1pF=103nF=106μF=109mF=1012F

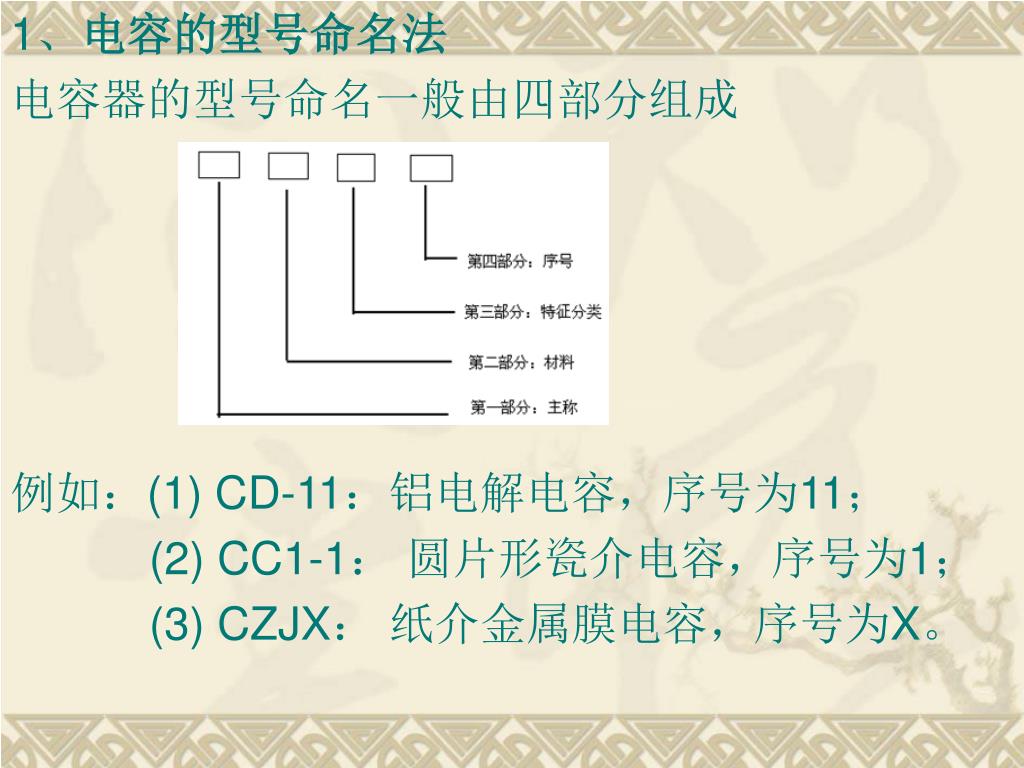

9. 1、电容的型号命名法 电容器的型号命名一般由四部分组成 例如：(1) CD-11：铝电解电容，序号为11； (2) CC1-1： 圆片形瓷介电容，序号为1； (3) CZJX： 纸介金属膜电容，序号为X。

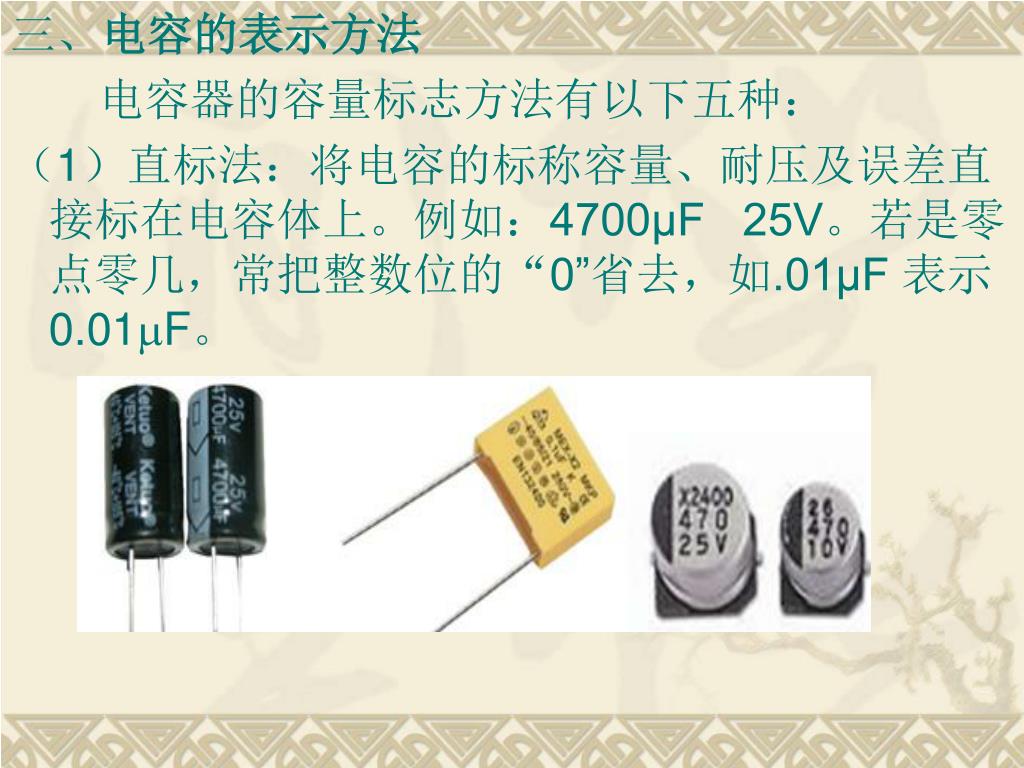

10. 三、电容的表示方法 电容器的容量标志方法有以下五种： （1）直标法：将电容的标称容量、耐压及误差直接标在电容体上。例如：4700μF 25V。若是零点零几，常把整数位的“0”省去，如.01μF 表示0.01F。

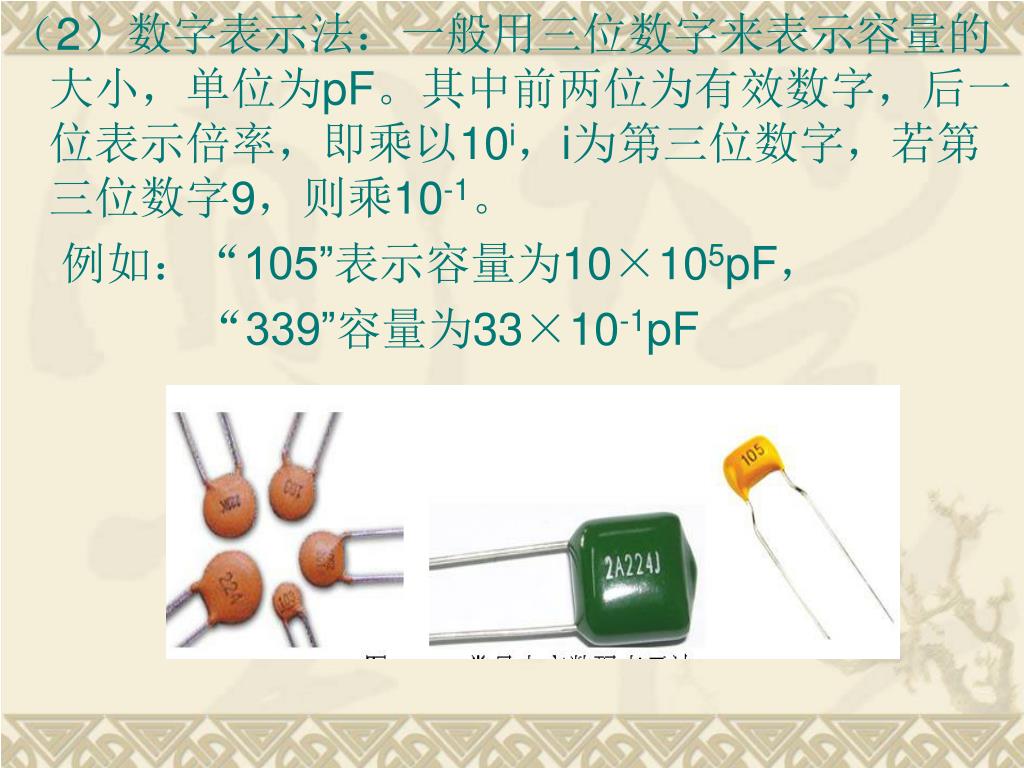

11. （2）数字表示法：一般用三位数字来表示容量的大小，单位为pF。其中前两位为有效数字，后一位表示倍率，即乘以10i，i为第三位数字，若第三位数字9，则乘10-1。（2）数字表示法：一般用三位数字来表示容量的大小，单位为pF。其中前两位为有效数字，后一位表示倍率，即乘以10i，i为第三位数字，若第三位数字9，则乘10-1。 例如：“105”表示容量为10×105pF， “339”容量为33×10-1pF

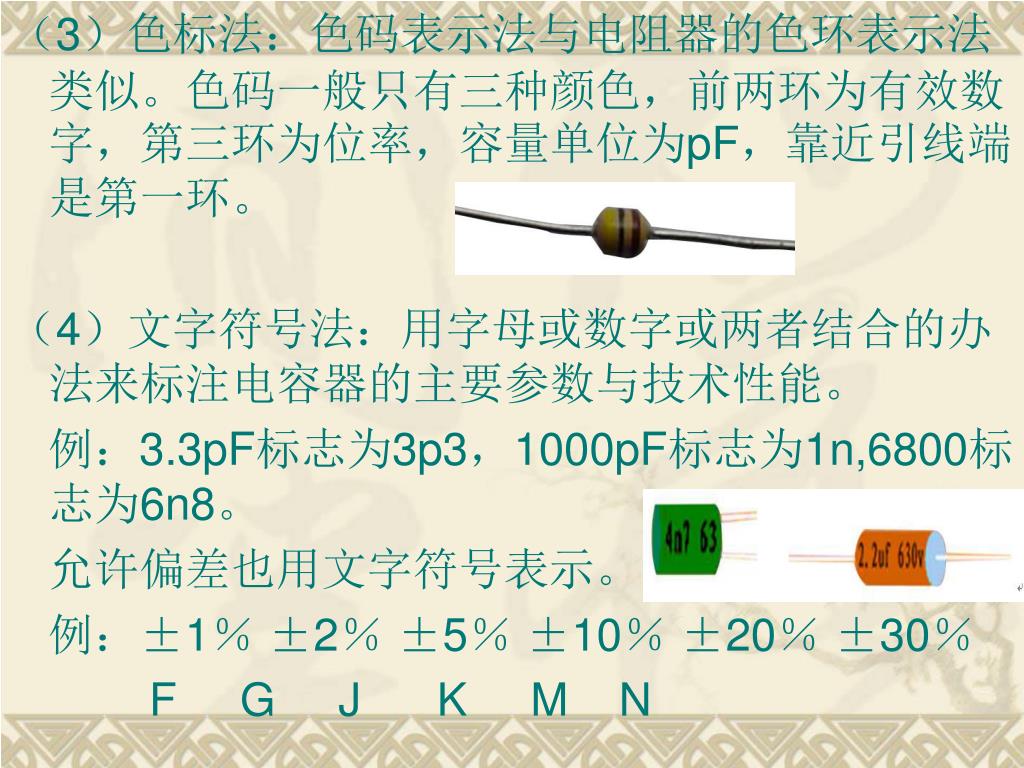

12. （3）色标法：色码表示法与电阻器的色环表示法类似。色码一般只有三种颜色，前两环为有效数字，第三环为位率，容量单位为pF，靠近引线端是第一环。（3）色标法：色码表示法与电阻器的色环表示法类似。色码一般只有三种颜色，前两环为有效数字，第三环为位率，容量单位为pF，靠近引线端是第一环。 （4）文字符号法：用字母或数字或两者结合的办法来标注电容器的主要参数与技术性能。 例：3.3pF标志为3p3，1000pF标志为1n,6800标 志为6n8。 允许偏差也用文字符号表示。 例：±1％ ±2％ ±5％ ±10％ ±20％ ±30％ F G J K M N

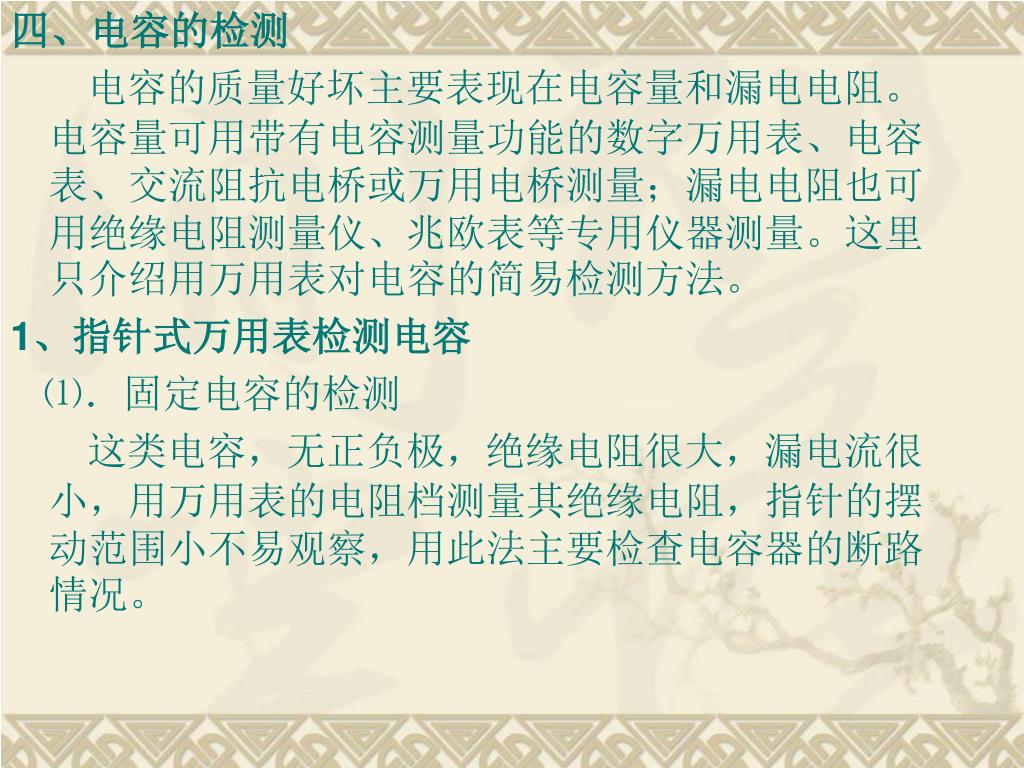

13. 四、电容的检测 电容的质量好坏主要表现在电容量和漏电电阻。电容量可用带有电容测量功能的数字万用表、电容表、交流阻抗电桥或万用电桥测量；漏电电阻也可用绝缘电阻测量仪、兆欧表等专用仪器测量。这里只介绍用万用表对电容的简易检测方法。 1、指针式万用表检测电容 ⑴．固定电容的检测 这类电容，无正负极，绝缘电阻很大，漏电流很小，用万用表的电阻档测量其绝缘电阻，指针的摆动范围小不易观察，用此法主要检查电容器的断路情况。

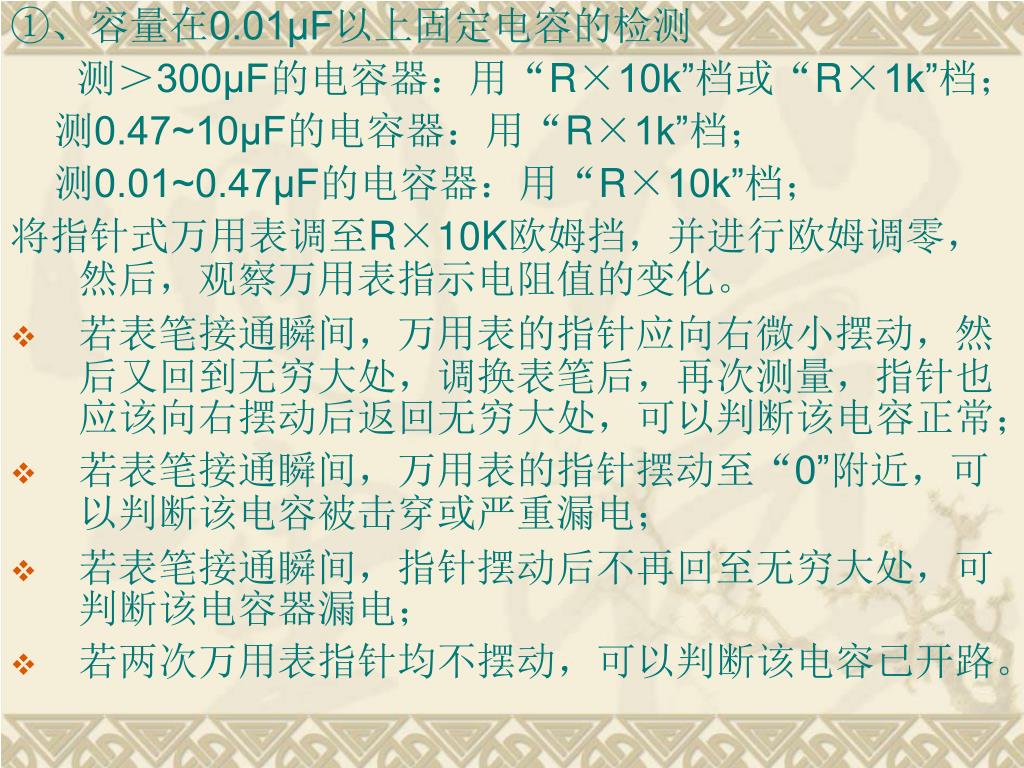

14. ①、容量在0.01μF以上固定电容的检测 测＞300μF的电容器：用“R×10k”档或“R×1k”档； 测0.47~10μF的电容器：用“R×1k”档； 测0.01~0.47μF的电容器：用“R×10k”档； 将指针式万用表调至R×10K欧姆挡，并进行欧姆调零，然后，观察万用表指示电阻值的变化。 若表笔接通瞬间，万用表的指针应向右微小摆动，然后又回到无穷大处，调换表笔后，再次测量，指针也应该向右摆动后返回无穷大处，可以判断该电容正常； 若表笔接通瞬间，万用表的指针摆动至“0”附近，可以判断该电容被击穿或严重漏电； 若表笔接通瞬间，指针摆动后不再回至无穷大处，可判断该电容器漏电； 若两次万用表指针均不摆动，可以判断该电容已开路。

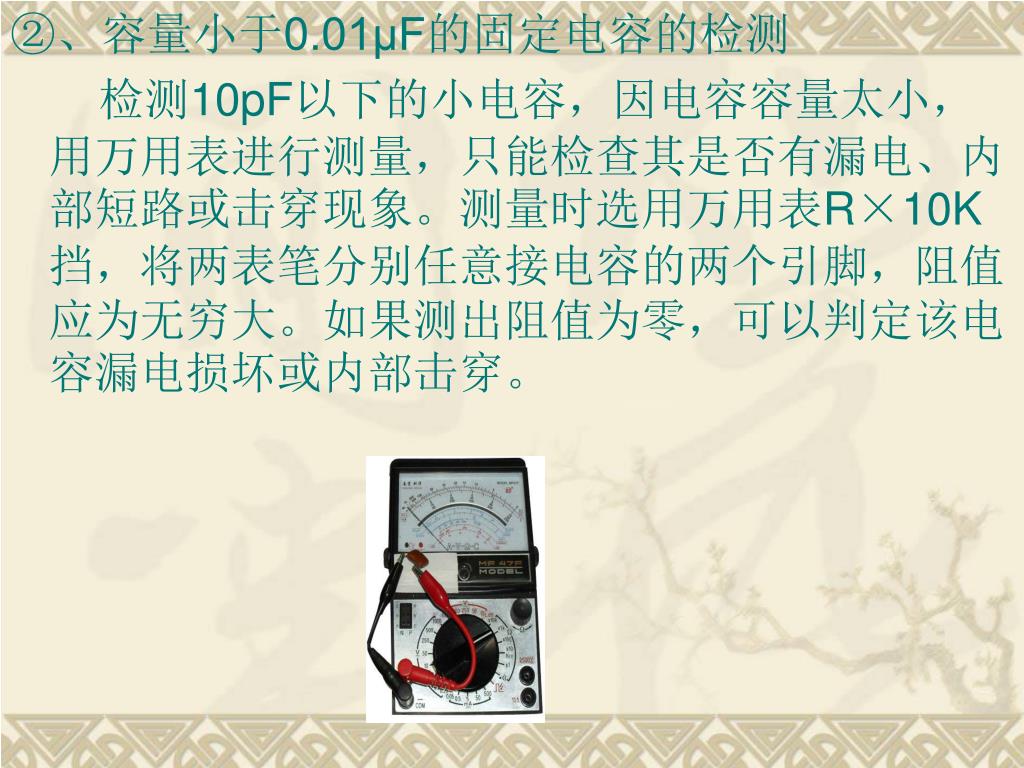

15. ②、容量小于0.01μF的固定电容的检测 检测10pF以下的小电容，因电容容量太小，用万用表进行测量，只能检查其是否有漏电、内部短路或击穿现象。测量时选用万用表R×10K挡，将两表笔分别任意接电容的两个引脚，阻值应为无穷大。如果测出阻值为零，可以判定该电容漏电损坏或内部击穿。

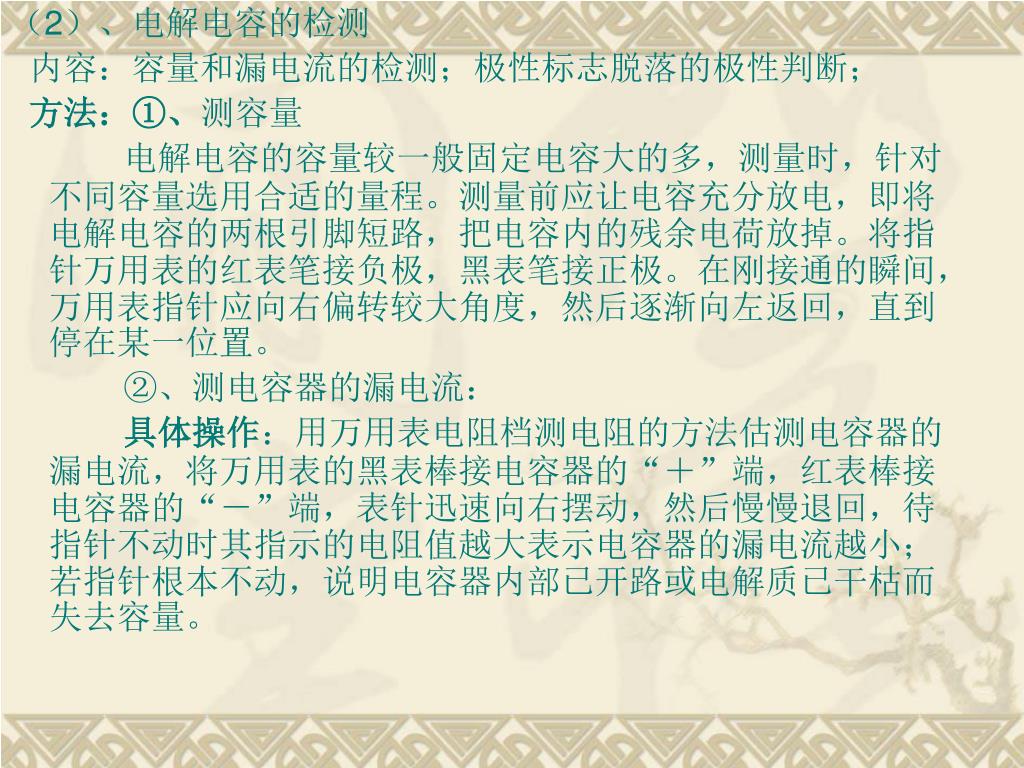

16. （2）、电解电容的检测 内容：容量和漏电流的检测；极性标志脱落的极性判断； 方法：①、测容量 电解电容的容量较一般固定电容大的多，测量时，针对不同容量选用合适的量程。测量前应让电容充分放电，即将电解电容的两根引脚短路，把电容内的残余电荷放掉。将指针万用表的红表笔接负极，黑表笔接正极。在刚接通的瞬间，万用表指针应向右偏转较大角度，然后逐渐向左返回，直到停在某一位置。 ②、测电容器的漏电流： 具体操作：用万用表电阻档测电阻的方法估测电容器的漏电流，将万用表的黑表棒接电容器的“＋”端，红表棒接电容器的“－”端，表针迅速向右摆动，然后慢慢退回，待指针不动时其指示的电阻值越大表示电容器的漏电流越小；若指针根本不动，说明电容器内部已开路或电解质已干枯而失去容量。

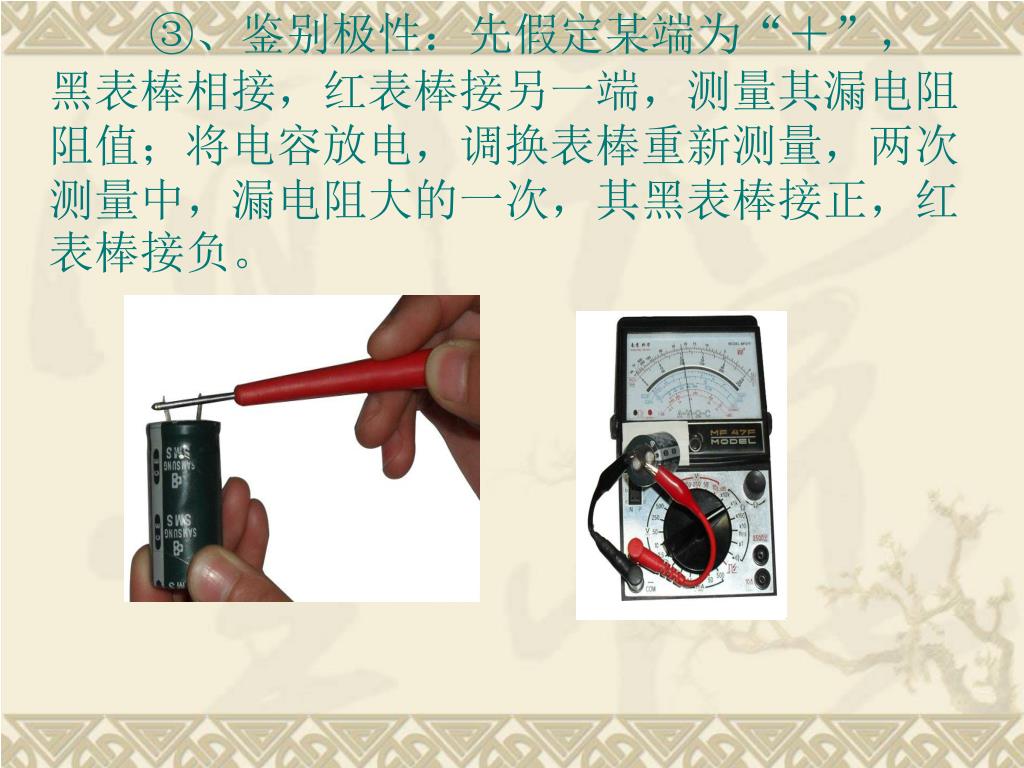

17. ③、鉴别极性：先假定某端为“＋”，黑表棒相接，红表棒接另一端，测量其漏电阻阻值；将电容放电，调换表棒重新测量，两次测量中，漏电阻大的一次，其黑表棒接正，红表棒接负。

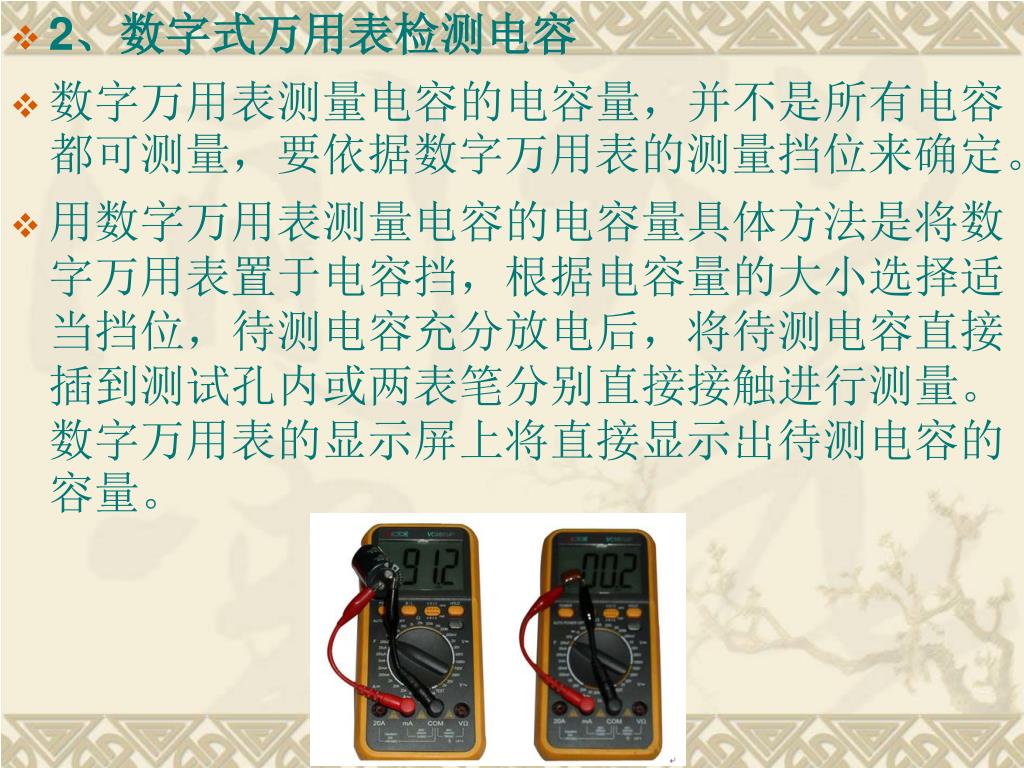

18. 2、数字式万用表检测电容 数字万用表测量电容的电容量，并不是所有电容都可测量，要依据数字万用表的测量挡位来确定。 用数字万用表测量电容的电容量具体方法是将数字万用表置于电容挡，根据电容量的大小选择适当挡位，待测电容充分放电后，将待测电容直接插到测试孔内或两表笔分别直接接触进行测量。数字万用表的显示屏上将直接显示出待测电容的容量。

19. 作业： 1、电容器有何作用？主要有那些参数？ 2、写出下列色环电容的标称容量。 红黄棕 棕绿棕 蓝紫黑 黄紫棕 3、写出下列标有数字和字母的电阻器的 标称值和误差，并指出其标识方法。 103K 4n7 223J 104 109 224K 68 3m3 p33
