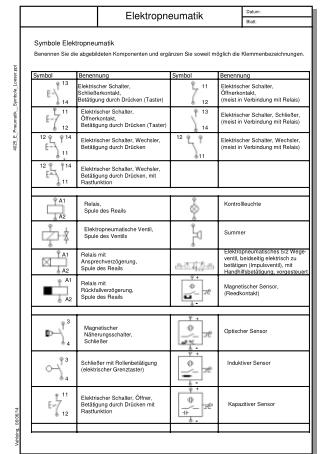

  1. Datum: Elektropneumatik Blatt: Symbole Elektropneumatik Benennen Sie die abgebildeten Komponenten und ergänzen Sie soweit möglich die Klemmenbezeichnungen. 4025_E_Pneumatik__Symbole_Loeser.ppt 13 Elektrischer Schalter, Schließerkontakt, Betätigung durch Drücken (Taster) 11 Elektrischer Schalter, Öffnerkontakt, (meist in Verbindung mit Relais) 14 12 11 Elektrischer Schalter, Öffnerkontakt, Betätigung durch Drücken (Taster) 13 Elektrischer Schalter, Schließer, (meist in Verbindung mit Relais) 12 14 12 14 12 Elektrischer Schalter, Wechsler, Betätigung durch Drücken Elektrischer Schalter, Wechsler, (meist in Verbindung mit Relais) 11 11 12 14 Elektrischer Schalter, Wechsler, Betätigung durch Drücken, mit Rastfunktion 11 A1 Relais,Spule des Reails Kontrollleuchte A2 Elektropneumatische Ventil, Spule des Ventils Summer Elektropneumatisches 5/2 Wege-ventil, beidseitig elektrisch zu betätigen (Impulsventil), mit Handhilfsbetätigung, vorgesteuert A1 Relais mit Ansprechverzögerung,Spule des Reails A2 + A1 Relais mit Rückfallverzögerung,Spule des Reails Magnetischer Sensor,(Reedkontakt) A2 - + 3 Magnetischer Näherungsschalter, Schließer Optischer Sensor 4 - + 3 Schließer mit Rollenbetätigung(elektrischer Grenztaster) Induktiver Sensor 4 - + 11 Elektrischer Schalter, Öffner, Betätigung durch Drücken mit Rastfunktion Kapazitiver Sensor 12 Vahlsing, 06/06/14 -
