  1. 系统工程实验 中国矿业大学（北京） 资源与安全工程学院

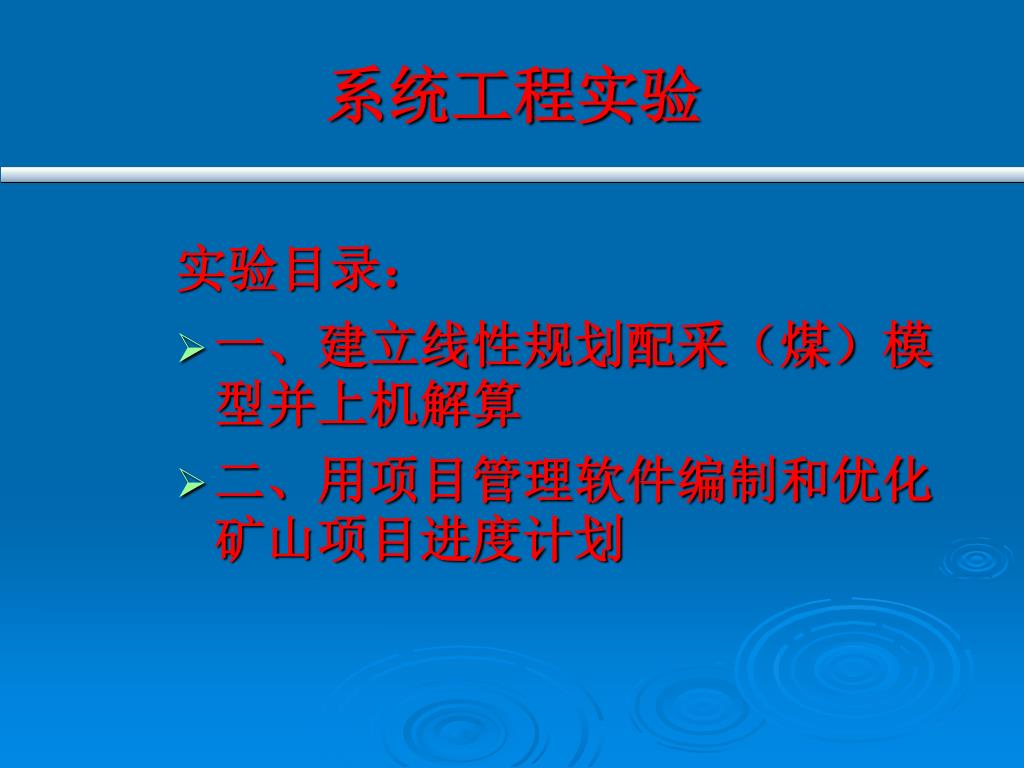

  2. 系统工程实验 实验目录： • 一、建立线性规划配采（煤）模型并上机解算 • 二、用项目管理软件编制和优化矿山项目进度计划

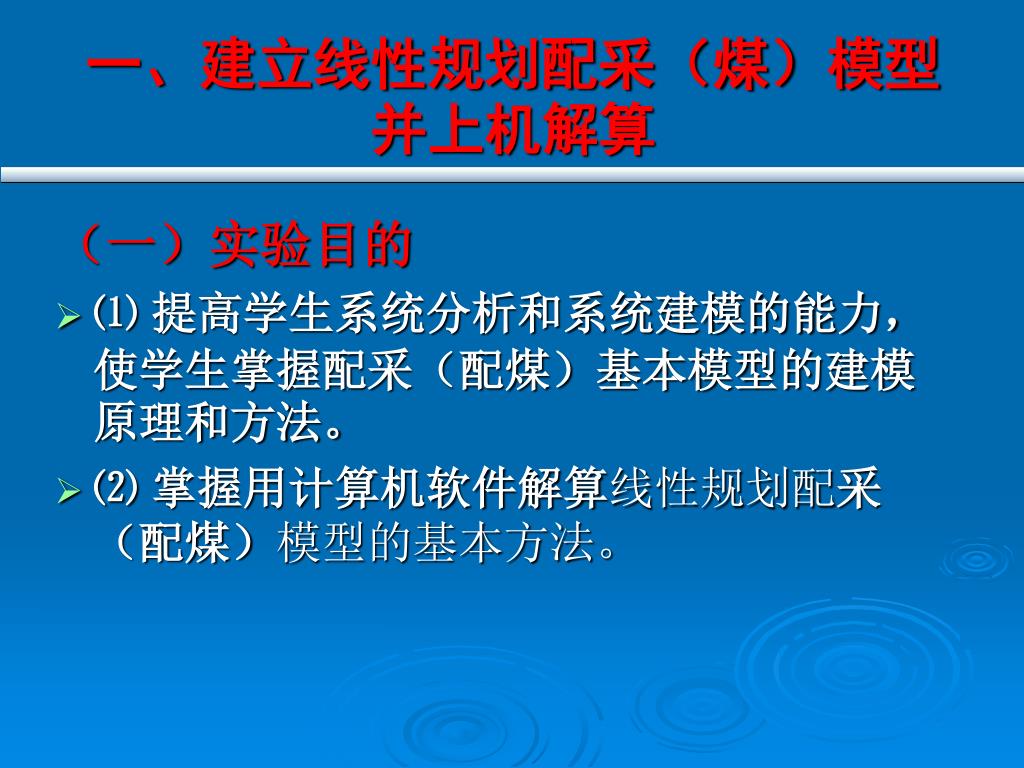

  3. 一、建立线性规划配采（煤）模型并上机解算 （一）实验目的 • ⑴ 提高学生系统分析和系统建模的能力，使学生掌握配采（配煤）基本模型的建模原理和方法。 • ⑵ 掌握用计算机软件解算线性规划配采（配煤）模型的基本方法。

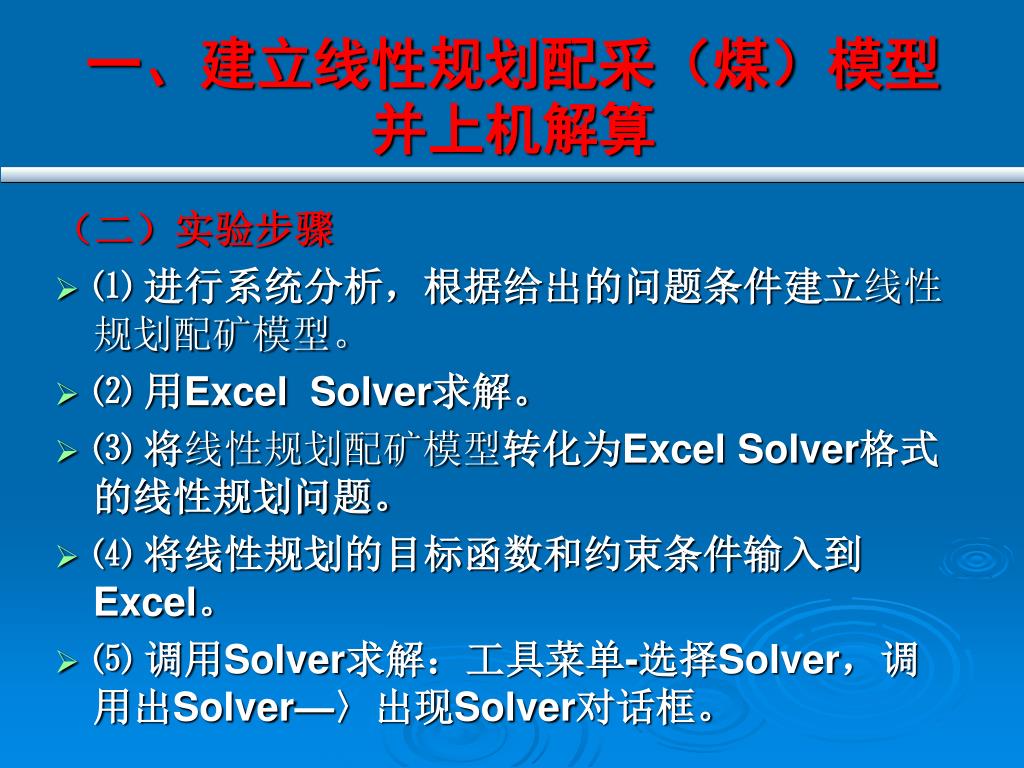

  4. 一、建立线性规划配采（煤）模型并上机解算 （二）实验步骤 • ⑴ 进行系统分析，根据给出的问题条件建立线性规划配矿模型。 • ⑵ 用Excel Solver求解。 • ⑶ 将线性规划配矿模型转化为Excel Solver格式的线性规划问题。 • ⑷ 将线性规划的目标函数和约束条件输入到Excel。 • ⑸ 调用Solver求解：工具菜单-选择Solver，调用出Solver—〉出现Solver对话框。

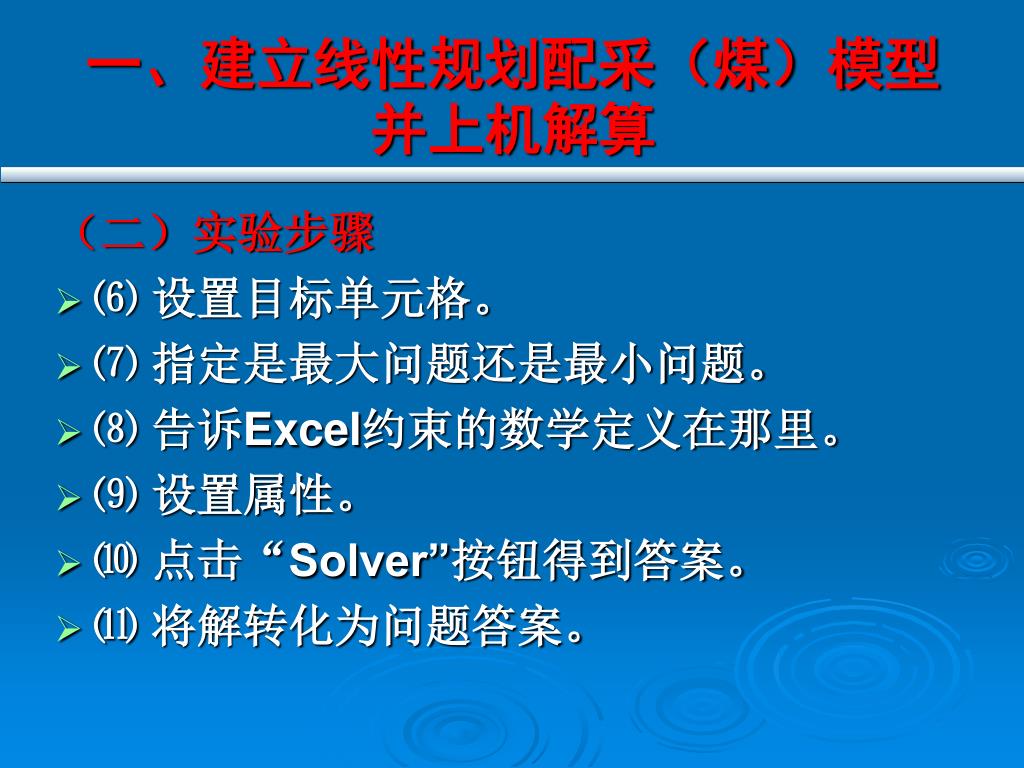

  5. 一、建立线性规划配采（煤）模型并上机解算 （二）实验步骤 • ⑹ 设置目标单元格。 • ⑺ 指定是最大问题还是最小问题。 • ⑻ 告诉Excel约束的数学定义在那里。 • ⑼ 设置属性。 • ⑽ 点击“Solver”按钮得到答案。 • ⑾ 将解转化为问题答案。

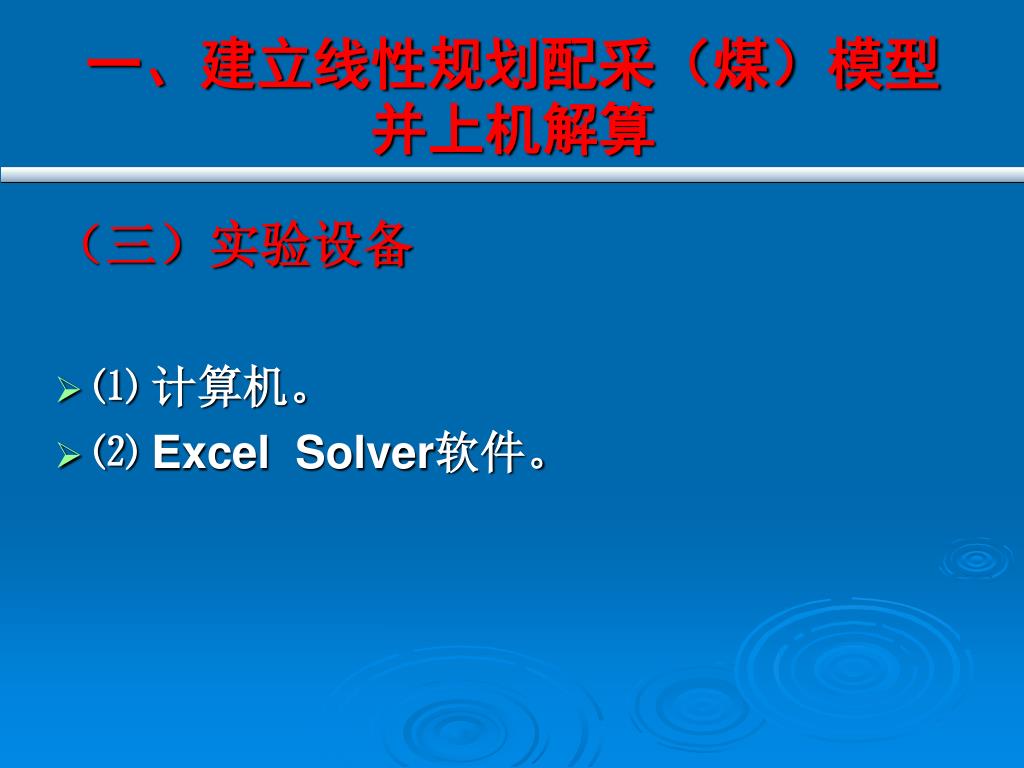

  6. 一、建立线性规划配采（煤）模型并上机解算 （三）实验设备 • ⑴ 计算机。 • ⑵ Excel Solver软件。

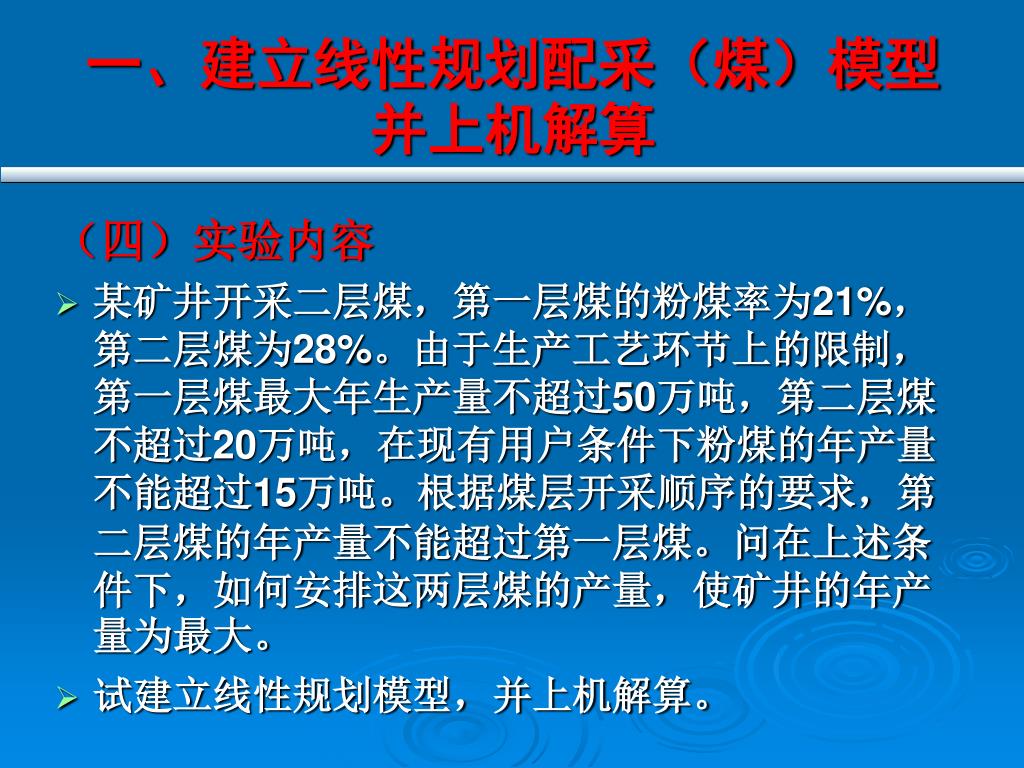

  7. 一、建立线性规划配采（煤）模型并上机解算 （四）实验内容 • 某矿井开采二层煤，第一层煤的粉煤率为21%，第二层煤为28%。由于生产工艺环节上的限制，第一层煤最大年生产量不超过50万吨，第二层煤不超过20万吨，在现有用户条件下粉煤的年产量不能超过15万吨。根据煤层开采顺序的要求，第二层煤的年产量不能超过第一层煤。问在上述条件下，如何安排这两层煤的产量，使矿井的年产量为最大。 • 试建立线性规划模型，并上机解算。

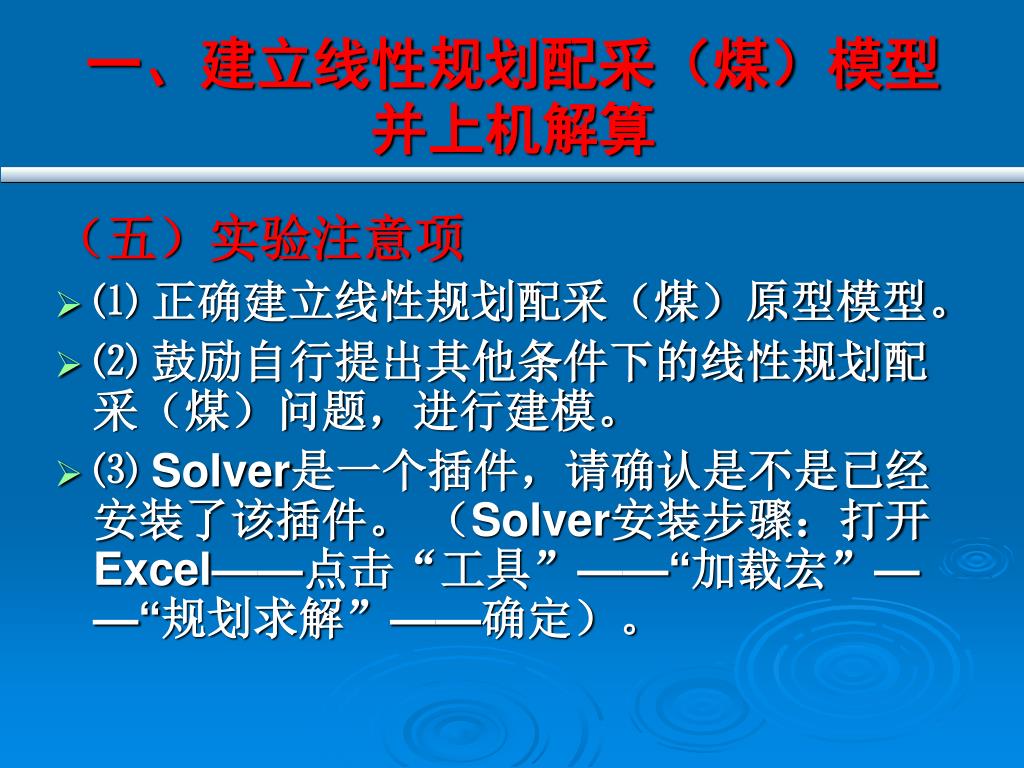

  8. 一、建立线性规划配采（煤）模型并上机解算 （五）实验注意项 • ⑴ 正确建立线性规划配采（煤）原型模型。 • ⑵ 鼓励自行提出其他条件下的线性规划配采（煤）问题，进行建模。 • ⑶ Solver是一个插件，请确认是不是已经安装了该插件。 （Solver安装步骤：打开Excel——点击“工具”——“加载宏”——“规划求解”——确定）。

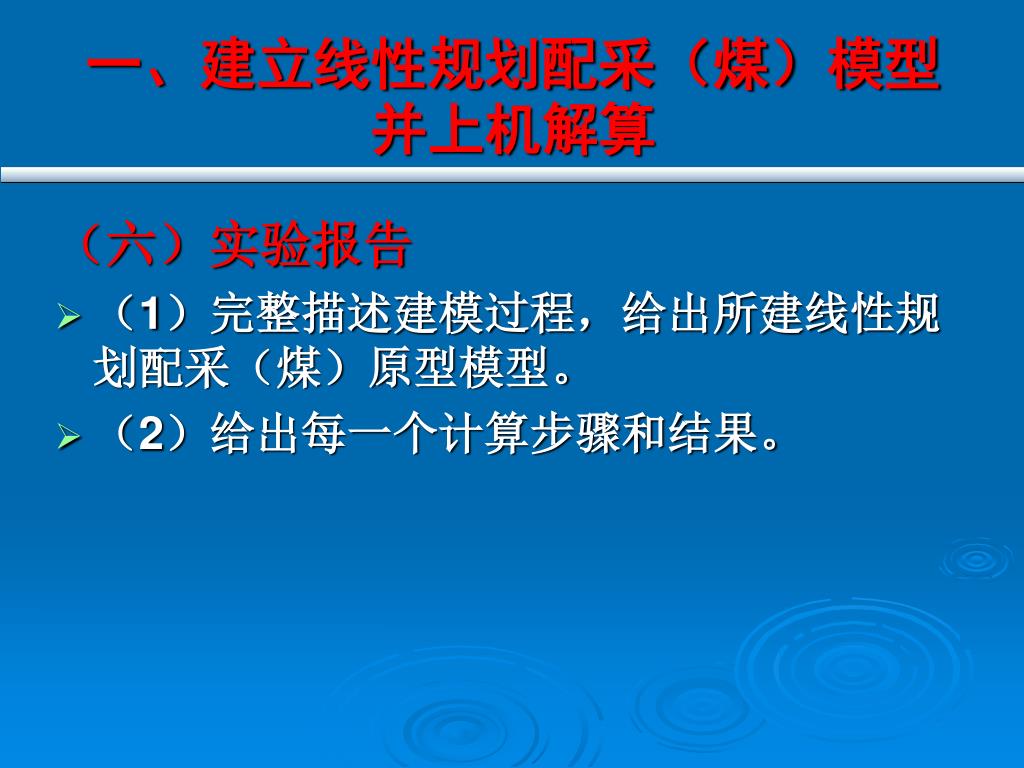

  9. 一、建立线性规划配采（煤）模型并上机解算 （六）实验报告 • （1）完整描述建模过程，给出所建线性规划配采（煤）原型模型。 • （2）给出每一个计算步骤和结果。

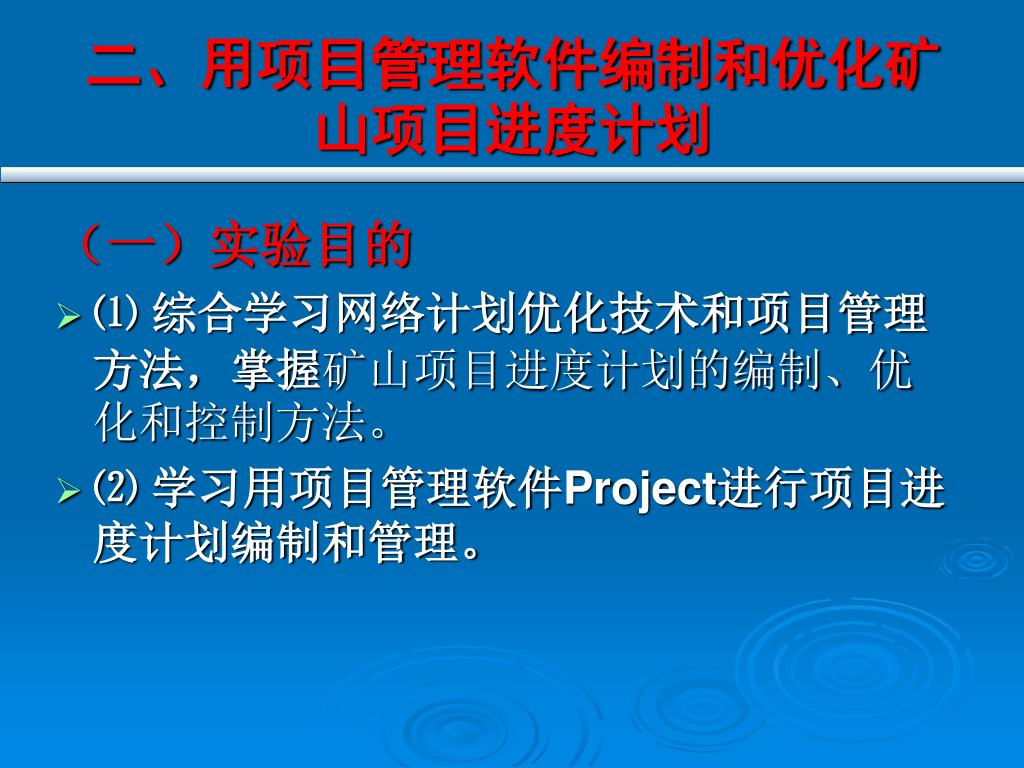

  10. 二、用项目管理软件编制和优化矿山项目进度计划二、用项目管理软件编制和优化矿山项目进度计划 （一）实验目的 • ⑴ 综合学习网络计划优化技术和项目管理方法，掌握矿山项目进度计划的编制、优化和控制方法。 • ⑵ 学习用项目管理软件Project进行项目进度计划编制和管理。

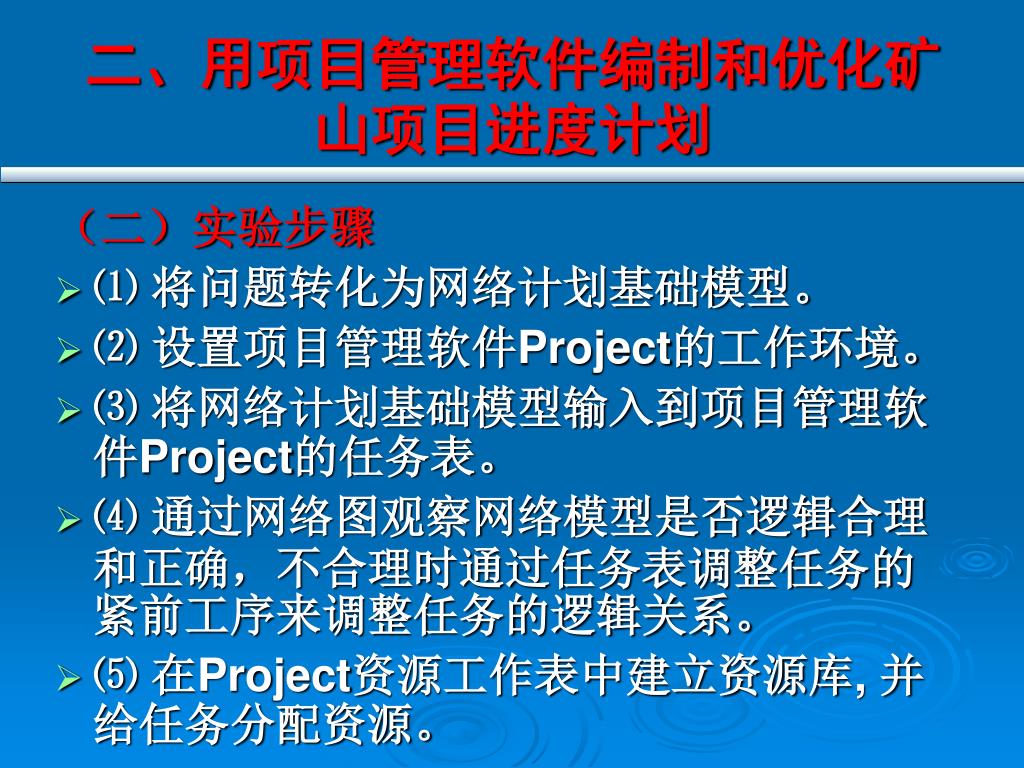

  11. 二、用项目管理软件编制和优化矿山项目进度计划二、用项目管理软件编制和优化矿山项目进度计划 （二）实验步骤 • ⑴ 将问题转化为网络计划基础模型。 • ⑵ 设置项目管理软件Project的工作环境。 • ⑶ 将网络计划基础模型输入到项目管理软件Project的任务表。 • ⑷ 通过网络图观察网络模型是否逻辑合理和正确，不合理时通过任务表调整任务的紧前工序来调整任务的逻辑关系。 • ⑸ 在Project资源工作表中建立资源库, 并给任务分配资源。

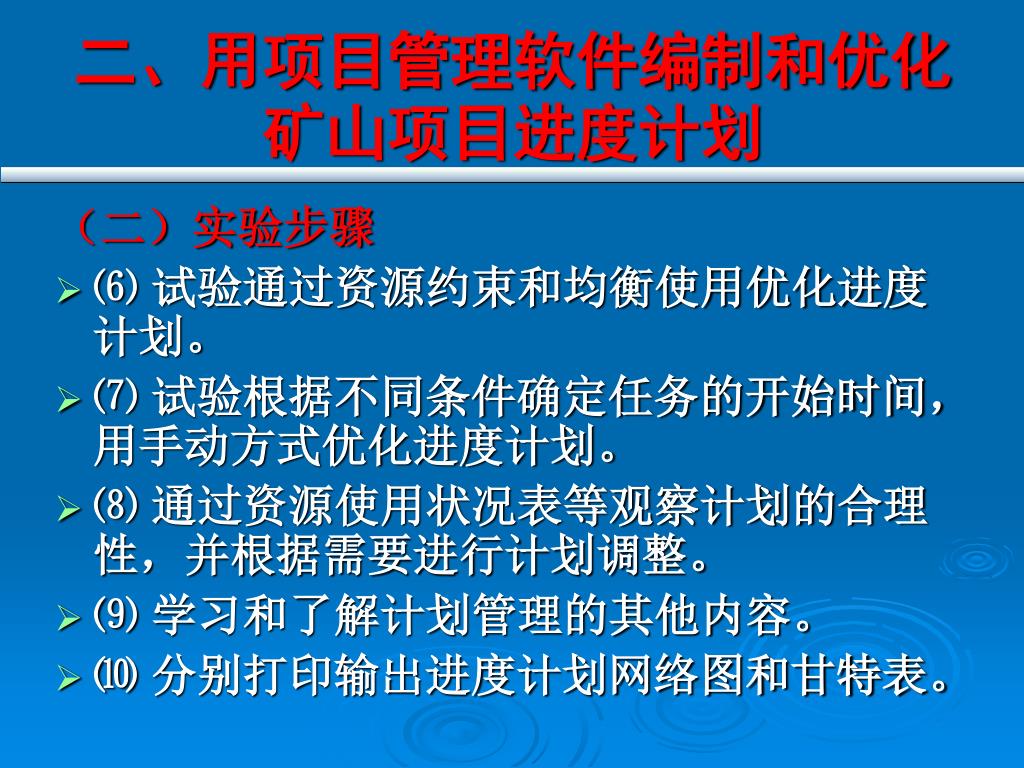

  12. 二、用项目管理软件编制和优化矿山项目进度计划二、用项目管理软件编制和优化矿山项目进度计划 （二）实验步骤 • ⑹ 试验通过资源约束和均衡使用优化进度计划。 • ⑺ 试验根据不同条件确定任务的开始时间，用手动方式优化进度计划。 • ⑻ 通过资源使用状况表等观察计划的合理性，并根据需要进行计划调整。 • ⑼ 学习和了解计划管理的其他内容。 • ⑽ 分别打印输出进度计划网络图和甘特表。

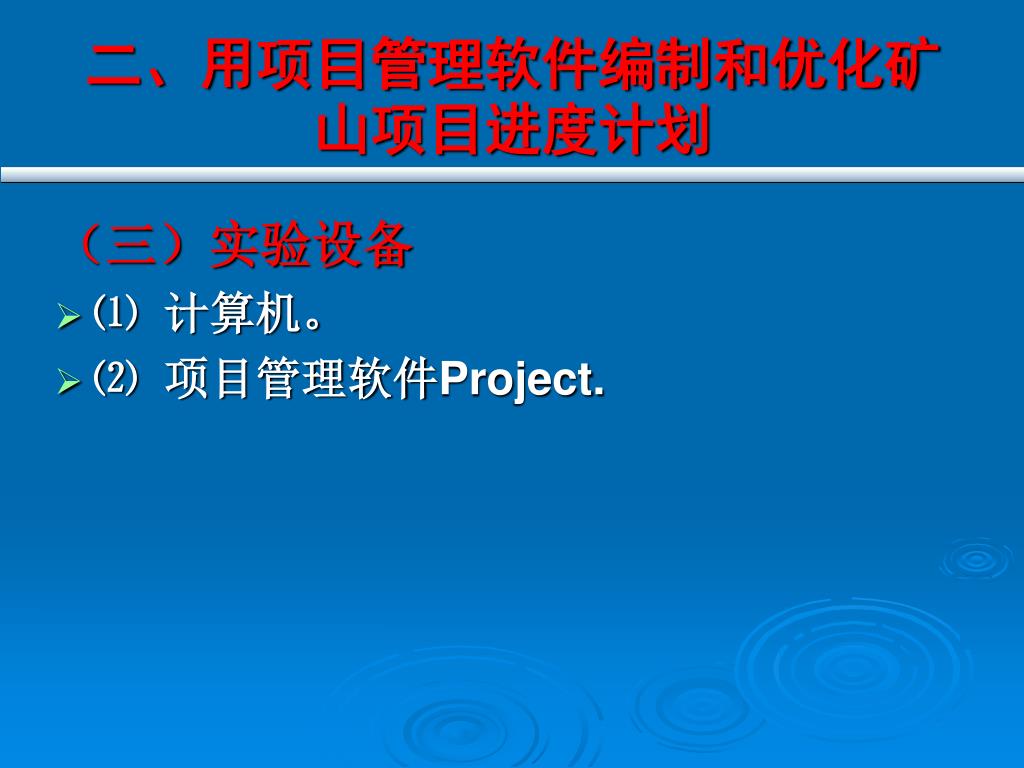

  13. 二、用项目管理软件编制和优化矿山项目进度计划二、用项目管理软件编制和优化矿山项目进度计划 （三）实验设备 • ⑴ 计算机。 • ⑵ 项目管理软件Project.

  14. 二、用项目管理软件编制和优化矿山项目进度计划二、用项目管理软件编制和优化矿山项目进度计划 （四）实验内容 • 表1为某矿基建工程网络工序明细表。假设同时可用的技术工人数为150人，辅助工为100人。试根据可用技术工和辅助工人数编制进度计划。

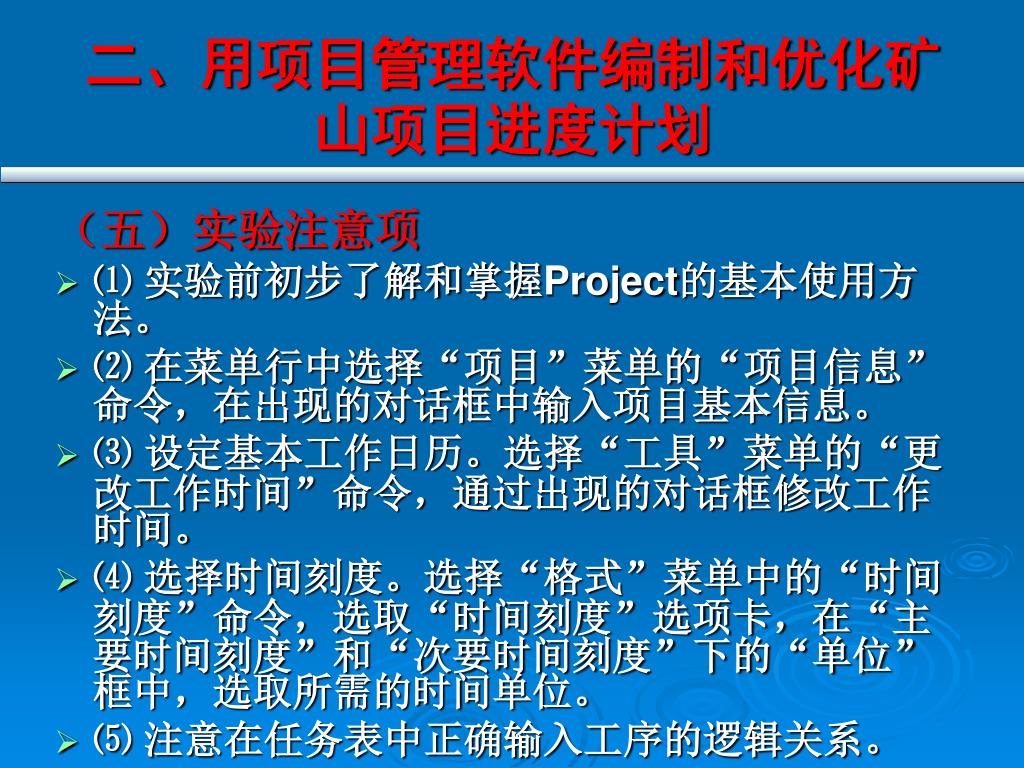

  15. 二、用项目管理软件编制和优化矿山项目进度计划二、用项目管理软件编制和优化矿山项目进度计划 （五）实验注意项 • ⑴ 实验前初步了解和掌握Project的基本使用方法。 • ⑵ 在菜单行中选择“项目”菜单的“项目信息”命令，在出现的对话框中输入项目基本信息。 • ⑶ 设定基本工作日历。选择“工具”菜单的“更改工作时间”命令，通过出现的对话框修改工作时间。 • ⑷ 选择时间刻度。选择“格式”菜单中的“时间刻度”命令，选取“时间刻度”选项卡，在“主要时间刻度”和“次要时间刻度”下的“单位”框中，选取所需的时间单位。 • ⑸ 注意在任务表中正确输入工序的逻辑关系。

  16. 二、用项目管理软件编制和优化矿山项目进度计划二、用项目管理软件编制和优化矿山项目进度计划 （六）实验报告要求 • ⑴ 说明本计划编制及优化的基本原则。 • ⑵ 完整描述计划编制及调整过程。 • ⑶ 给出计划编制结果
