  1. Andamios - CFR 1926, Subsección L

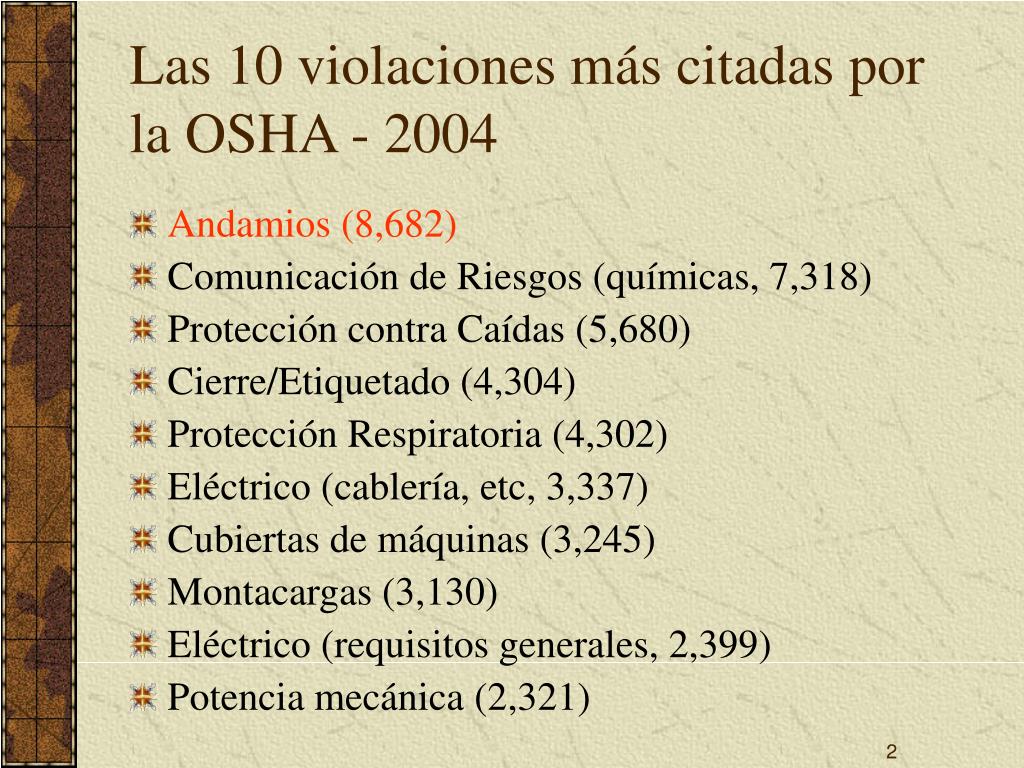

  2. Las 10 violaciones más citadas por la OSHA - 2004 • Andamios (8,682) • Comunicación de Riesgos (químicas, 7,318) • Protección contra Caídas (5,680) • Cierre/Etiquetado (4,304) • Protección Respiratoria (4,302) • Eléctrico (cablería, etc, 3,337) • Cubiertas de máquinas (3,245) • Montacargas (3,130) • Eléctrico (requisitos generales, 2,399) • Potencia mecánica (2,321)

  3. Nombrar los requisitos generales para andamios Nombrar los requisitos de acceso a los andamios Nombrar los requisitos para usar un andamio Nombrar los requisitos para proteción contra caídas Nombrar los requisitos tratándose de objetos en desplome Nombrar los requisitos para elevadores aéreos Nombrar los requisitos de capacitación sobre andamios Objetivos

  4. Requisitos Generales • Capacidades • Construcción de Plataformas • Andamios Sostenidos • Andamios Suspendidos • Acceso y uso • Protección contra caídas • Protección de objetos en desplome

  5. Capacidades • 4 veces la máxima carga anticipada • Diseñado por una persona calificada

  6. ¿Aguantaría esto 4 veces la carga?

  7. No tiene calzo Construcción de Plataforma de Andamio • Bordes Frontales • 14” o menos • 18” al enlucir o tornear if plastering or lathing • 3” para los arbotantes • Términos de plataformas • Cada término, si no está afianzado, tiene que extenderse sobre los soportes por lo menos 6 pulgadas

  8. Construcción de Plataforma de Andamio • Las plataformas tienen que: • Tener piso completo con grietas máximo 1 pulgada • Poder aguantar su propio peso y 4 veces la carga máxima • Medir por lo menos 18 pulgadas de ancho No construido correctamente

  9. Tablas no traslapadas bien Construcción de Plataforma de Andamio • Ningún espacio grande en el borde frontal • Cada junta de las tablas tiene que estar en un soporte separado. • Traslape plataformas al menos 12 pulgadas salvo que estén afianzadas para impedir el moverse

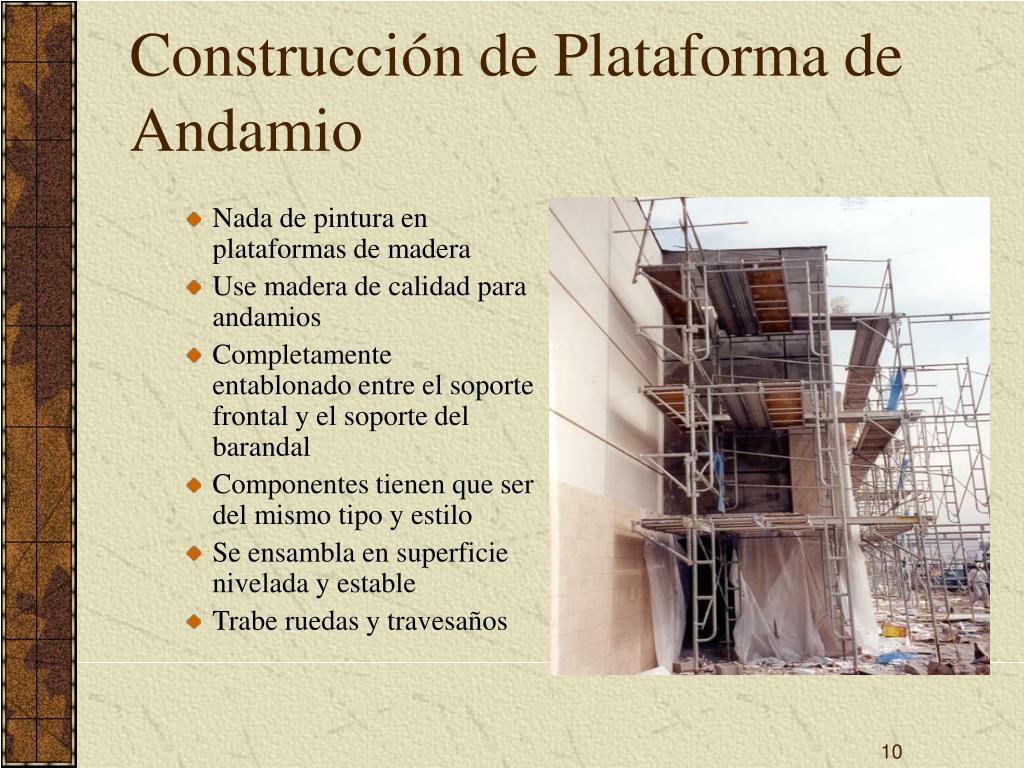

  10. Construcción de Plataforma de Andamio • Nada de pintura en plataformas de madera • Use madera de calidad para andamios • Completamente entablonado entre el soporte frontal y el soporte del barandal • Componentes tienen que ser del mismo tipo y estilo • Se ensambla en superficie nivelada y estable • Trabe ruedas y travesaños

  11. Construcción de Plataforma- Extensión y Aplicación • Ninguna pintura opaca • Ninguna mezcla de partes Extendido al menos 12" 12" o < Para tablas 10’ o menos 18” para tablas mayor de 10’ Extensión

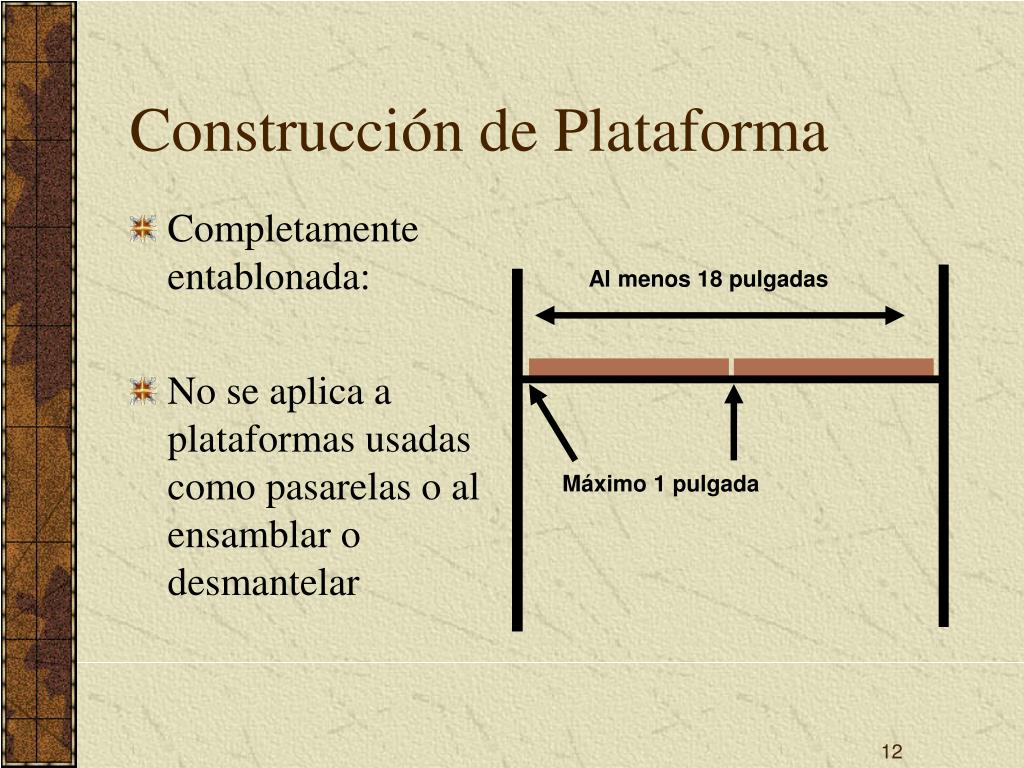

  12. Al menos 18 pulgadas Máximo 1 pulgada Construcción de Plataforma • Completamente entablonada: • No se aplica a plataformas usadas como pasarelas o al ensamblar o desmantelar

  13. Demasiada Extensión de Tablas

  14. ¿Completamente Entablonada?

  15. Andamios Soportados • Base firme • Ningún objeto inestable • No se usan cargadores frontales como soporte • A plomo y apuntalado para impedir balanceo

  16. Mala Base

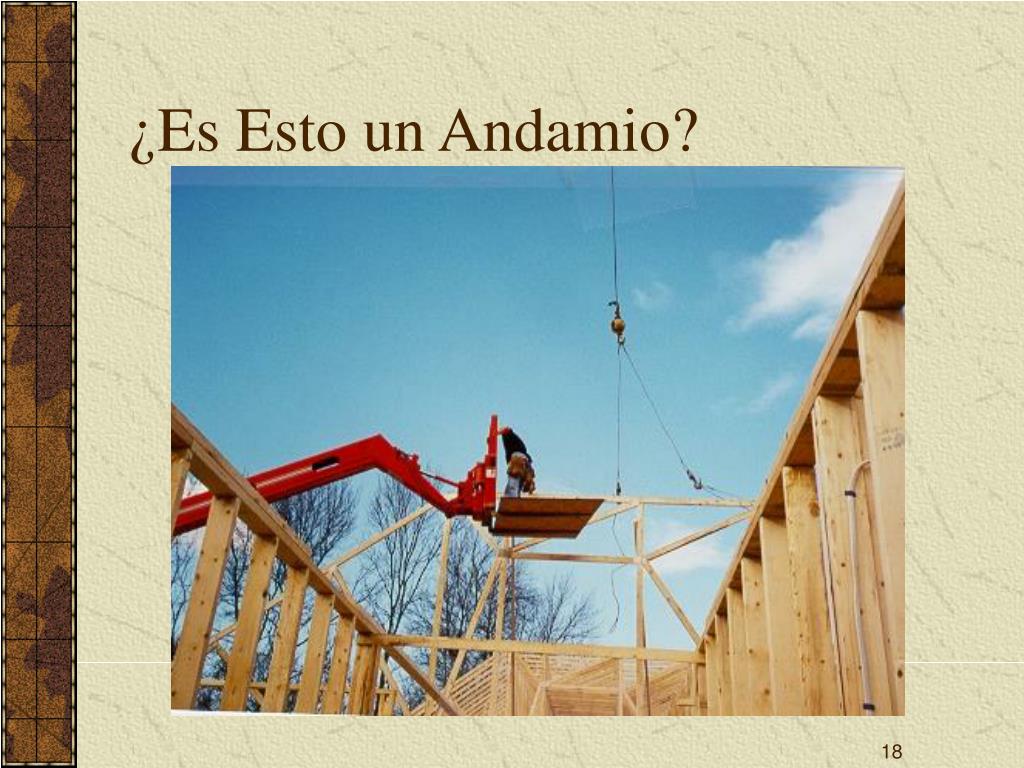

  17. ¿Es Esto un Andamio?

  18. ¿Está a Plomo Esto?

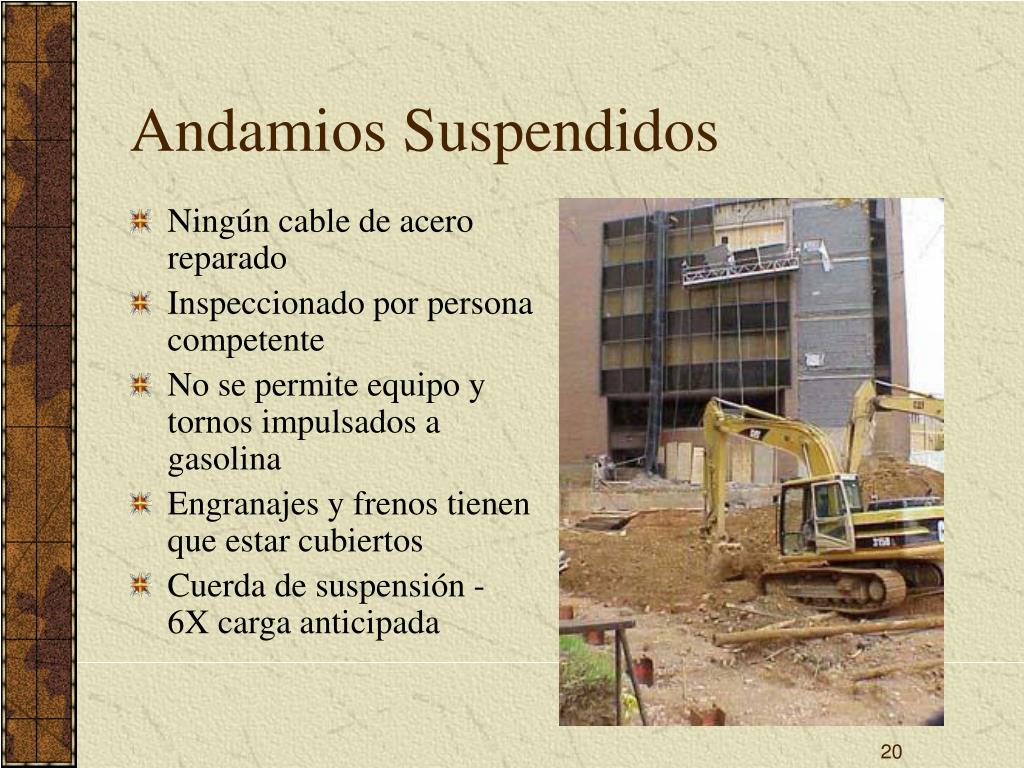

  19. Andamios Suspendidos • Ningún cable de acero reparado • Inspeccionado por persona competente • No se permite equipo y tornos impulsados a gasolina • Engranajes y frenos tienen que estar cubiertos • Cuerda de suspensión - 6X carga anticipada

  20. Acceso al Andamio No se sube por los travesaños • No se sube por los travesaños • A usar escaleras, peldaño inferior máximo 24 pulgadas del suelo • Se puede entrar de otro andamio, estructura, o torno • Se pueden usar algunos extremos Extremo

  21. Acceso Correcto al Andamio • Proporcione acceso cuando las plataformas están a dos pies o más de otro nivel • Tipos de acceso permitidos: • Escaleras portátiles, e integradas • Torres • Rampas y pasarelas

  22. Acceso al Andamio

  23. Acceso - Montaje/Desarme • Manera segura de acceso • Escaleras colocadas cuanto antes • Travesaños no se usan para subir o bajar

  24. Andamios Movibles • Empleados no pueden subir a un andamio movible salvo que: • Superficie nivelada • Ratio de altura a base es 2 a 1 • Balancines instalados de los dos lados del andamio • Empleados no pueden estar en los componentes del andamio más allá de las ruedas • Persona competente en el sitio

  25. Reglas Generales de Andamios • No sobrecargar • No se deben usar andamios provisionales • Inspeccionados por persona competente • Remover partes dañadas • Ningún movimiento horizontal con trabajadores en el andamio • Persona competente supervisa montar, mover, desmantelar, o alterar

  26. Reglas Generales de Andamios • No se trabaja en andamios con nieve, hielo, u otros materiales resbalosos • Se controlan las cargas en columpio cerca de andamios • Cuerdas de suspensión tienen que tener freno y mecanismo de torno • Cuerdas protegidas contra corrosivos y procesos que producen calor

  27. No se trabaja durante tormentas o vientos fuertes No se permite acumulación de escombros No se usan improvisados para extender altura de trabajo con excepción de escaleras que: Estén contra la estructura adyacente y el andamio esté asegurado Estén en una plataforma estable Tengan patas amarradas Reglas Generales de Andamios

  28. ¿Un Accidente Cierto?

  29. Espacio entre andamio y cables Cables insulados Menos de 300 voltios - 3 pies 300 voltios to 50kv - 10 pies Más de 50kv - 10 pies + .4" por cada 1kv sobre 50kv Cables no insulados Menos de 50kv - 10 pies Más de 50kv - 10 pies + .4" por cada 1kv sobre 50kv Cablería Eléctrica

  30. ¡Esto no cumple con el requisito!

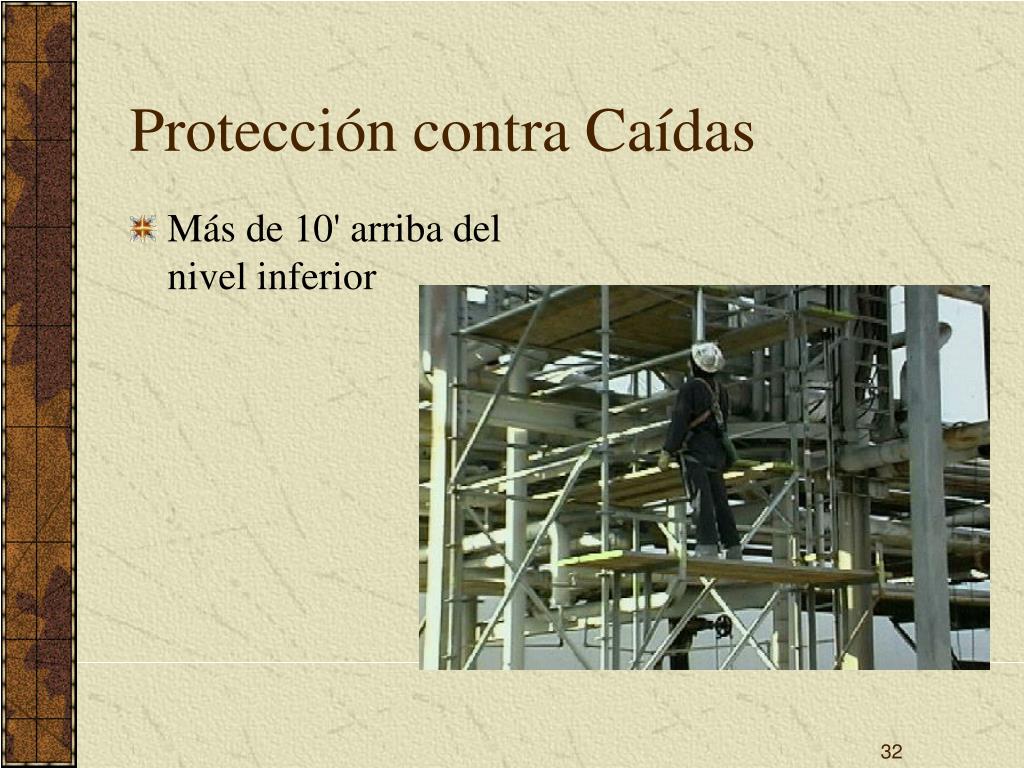

  31. Protección contra Caídas • Más de 10' arriba del nivel inferior

  32. Se Necesita Solo Equipo Personal contra Caídas (EPC) • Silla de contramaestre • Andamio catenario • Andamio flotante • Andamio de Viga de Alfiler • Andamio de Escalera

  33. Se Necesitan EPC y Barandales • Andamio ajustable suspendido de un solo punto • Andamio ajustable suspendido de dos puntos • Andamio ajustable auto-contenido – al estar soportado por cuerdas

  34. Se Necesitan EPC, Barandal o Cuerda de 3/4" para Agarrarse • Escalera de Gallinero

  35. Solo Barandal • Andamio ajustable auto-contenido – al tener soporte de armazón

  36. EPC o Barandal • Albañilería desde andamio soportado • Todos los demás andamios no mencionados aquí

  37. Otros Requisitos • Al montar o desmantelar -1926.451(g)(2) • Procedimientos de Sujetarse -1926.451(g)(3) • Barandales - 1926.451(g)(4)

  38. Use cascos Ponga barricada abajo Use guardapies Proteja arriba del guardapies Barandal con aberturas pequeñas Ponga cubierta sobre los trabajadores abajo Protección contra Objetos en Desplome

  39. ¿Dónde están los cascos?

  40. Elevadores aéreos • CFR 1926.453

  41. Camiones de Escalera/Torre • La escalera tiene que asegurarse antes de mover el vehículo

  42. Plataformas de Brazos de Extensión y de Articulación • Prueba diaria de controles • Solamente operadores autorizados • No amarrarse fuera de la plataforma • Solamente de pie • Sistema de contención usado

  43. No sobrepase límites de carga Frenos puestos Cuñas en las ruedas en los declives Controles independientes en las jaulas Nunca altere partes insuladas Inspeccione antes de mover Plataformas de Brazos de Extensión y de Articulación

  44. ¿Buenas Prácticas de Trabajo?

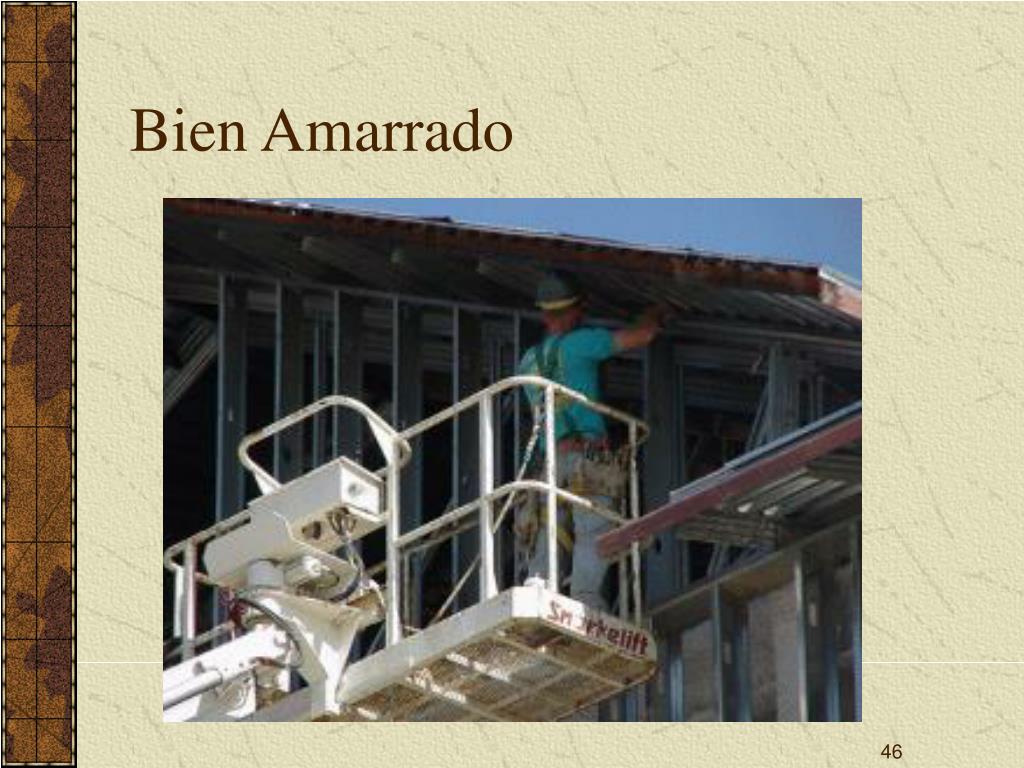

  45. Bien Amarrado

  46. Requisitos de Capacitación • Persona trabajando en el andamio • Tipos de peligros: eléctricos, caídas, y objetos en desplome • Tratando los problemas eléctricos • Protección contra caídas y objetos en desplome • Uso y manejo correcto de andamios y materiales • Cualquier otro requisito pertinente de esta subsección

  47. Montaje, Operación, Inspección • Por una persona competente: • Tipos de peligros • Específicos del andamio siendo usado • Criterio de diseño, capacidad de carga, y uso anticipado del andamio • Cualquier otro requisito pertinente de esta subsección

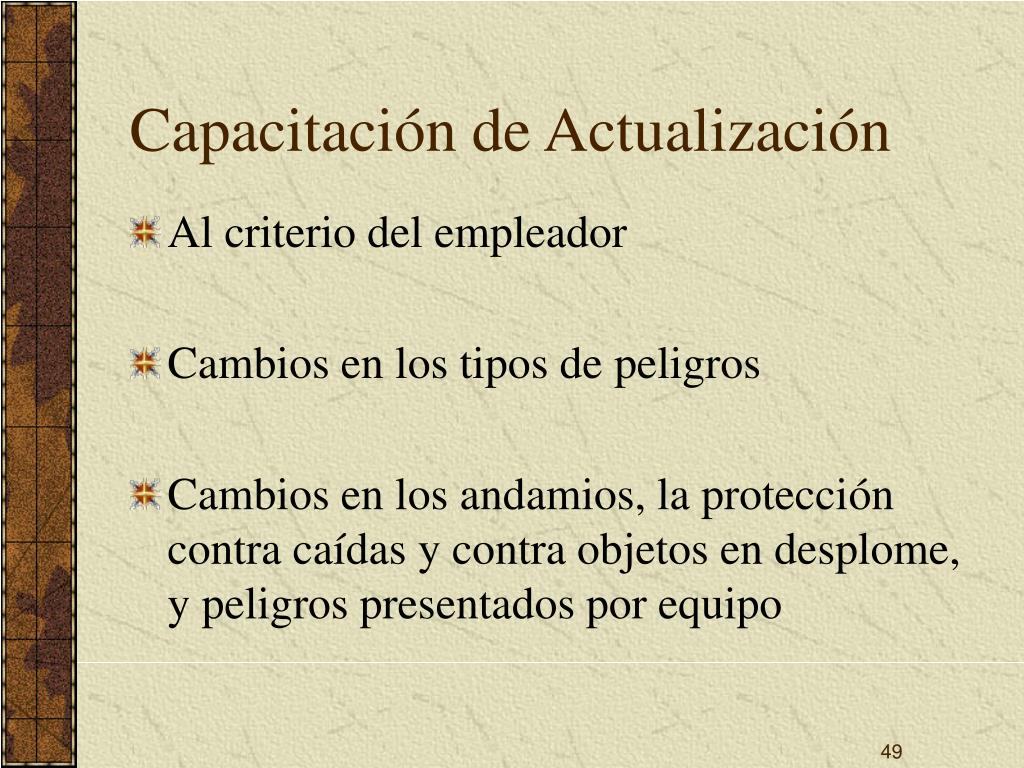

  48. Capacitación de Actualización • Al criterio del empleador • Cambios en los tipos de peligros • Cambios en los andamios, la protección contra caídas y contra objetos en desplome, y peligros presentados por equipo

  49. Identificación de Peligros • Subiendo por los extremos es peligroso.
