  1. О состоянии работ и перспективах использования малой унифицированной платформы «Карат» для фундаментальных космических исследований Генеральный директор ФГУП «НПО им. С.А.Лавочкина» д.т.н., В.В.Хартов

  2. ОКР «МКА-ФКИ» Основание для выполнения работ по созданию малоразмерных космических аппаратов - Федеральная космическая программа России на 2006-2015 годы, утвержденная Постановлением Правительства Российской Федерации от 22 октября 2005 г. № 635 (подраздел 1.3). Работы проводятся в интересах Российской академии наук для решения задач фундаментальных космических исследований Цель выполнения ОКР - создание на базе унифицированной платформы и проведение летных испытаний пяти МКА с научной аппаратурой различного типа. Государственный заказчик – Федеральное космическое агентство, Российская академия наук Головной исполнитель – ФГУП «НПО им. С.А. Лавочкина» МКА разрабатываются по отдельным ТЗ в зависимости от решаемой научной задачи. Тактико-технические характеристики МКА должны обеспечивать возможность его выведения на орбиту РН типа «Союз» с РБ «Фрегат» в качестве попутной полезной нагрузки.

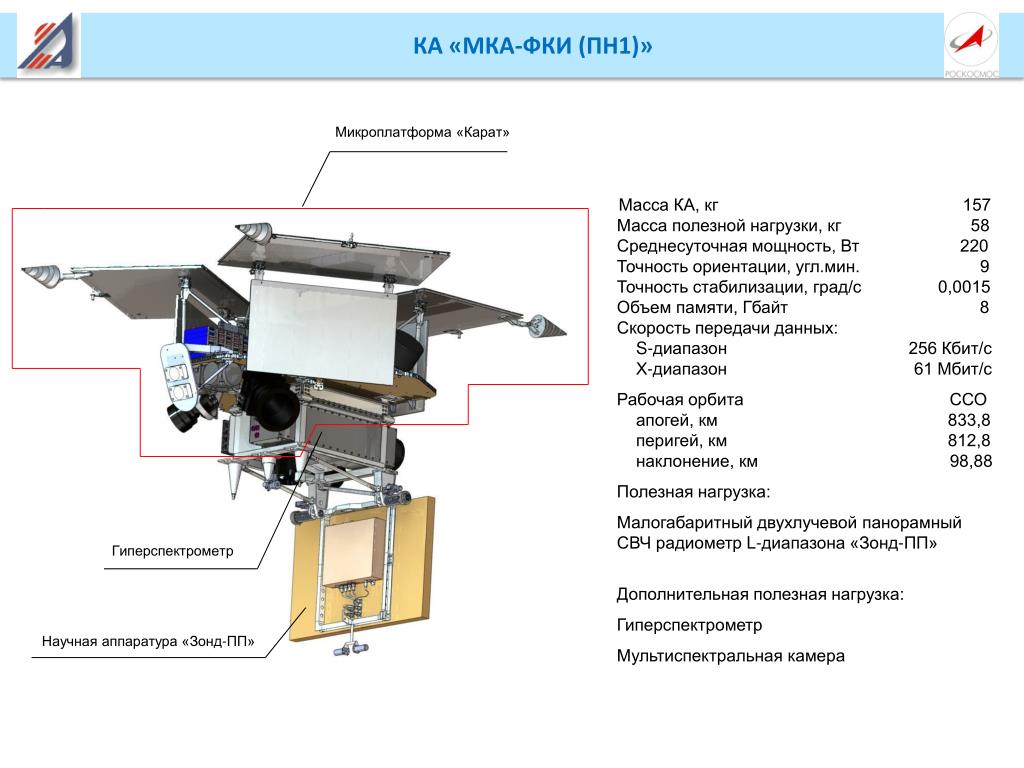

  3. КА «МКА-ФКИ (ПН1)» Микроплатформа «Карат» Масса КА, кг 157 Масса полезной нагрузки, кг 58 Среднесуточная мощность, Вт 220 Точность ориентации, угл.мин. 9 Точность стабилизации, град/с 0,0015 Объем памяти, Гбайт 8 Скорость передачи данных: S-диапазон 256 Кбит/с Х-диапазон 61 Мбит/с Рабочая орбита ССО апогей, км 833,8 перигей, км 812,8 наклонение, км 98,88 Полезная нагрузка: Малогабаритный двухлучевой панорамный СВЧ радиометр L-диапазона «Зонд-ПП» Дополнительная полезная нагрузка: Гиперспектрометр Мультиспектральная камера Гиперспектрометр Научная аппаратура «Зонд-ПП»

  4. КА «МКА-ФКИ (ПН1)»

  5. ОЦЕНКА ТРЕБОВАНИЙ ТТЗ 5

  6. КА «МКА-ФКИ (ПН2)» Масса КА, кг 253 Масса полезной нагрузки, кг 101 Среднесуточная мощность, Вт 250 Точность ориентации, угл.мин. 6 Точность стабилизации, град/с 0,0015 Объем памяти, Гбайт 8 Скорость передачи данных, Мбит/с S-диапазон до 5 Х-диапазон 61 Рабочая орбита круговая ССО высота, км 640 х 820 наклонение, км 98,8 Полезная нагрузка: Комплекс НА «Рэлек» Дополнительная ПН: Комплекс целевой аппаратуры КЦА-517 4-хканальный бесплатформенный инерциальный блок БИБ-7 Выведение на орбиту – попутным грузом совместно с КА «Метеор-М» №2

  7. КА «МКА-ФКИ (ПН2)» НЭО КА «МКА-ФКИ (ПН2)»

  8. КА «МКА-ФКИ (ПН2)» НЭО КА «МКА-ФКИ (ПН2)» Проведены повторные вибродинамические испытания КА в связи с установкой дополнительной полезной нагрузки (ДПН). Результаты положительные. Проведены повторные испытания антенного макета в связи с установкой ДПН. Результаты положительные.

  9. КА «МКА-ФКИ (ПН2)» НЭО КА «МКА-ФКИ (ПН2)» Отлажено программное обеспечение на комплексном стенде. Проведены стыковочные испытания бортовой аппаратуры и ДПН. Проведены электрорадиотехнические проверки на комплексном стенде.

  10. КА «МКА-ФКИ (ПН2)» ЛЕТНОЕ ИЗДЕЛИЕ КА «МКА-ФКИ (ПН2)» Изготовлена материальная часть и выполнена сборка летного изделия для проведения электрорадиотехнических испытаний. Произведена сборка контрольно-проверочной аппаратуры (КПА) для проведения приемосдаточных (ПСИ) и предварительных испытаний (ПрИ). Проведены ПРИ и ПСИ БКУ и СЭС. Проведены ЭРТИ.

  11. ИЗМЕНЕНИЕ ТРЕБОВАНИЙ К «МКА-ФКИ» ПО МЕРЕ РАЗВИТИЯ ОКР

  12. МКА-ФКИ

  13. ЗАКЛЮЧЕНИЕ 1 В рамках ОКР разработан, испытан и запущен КА «МКА-ФКИ (ПН1)» на базе унифицированной малоразмерной платформы «Карат» с полезной нагрузкой «Зонд-ПП». Летные испытания составных частей комплекса, КА и его комплектующих бортовых систем и целевой аппаратуры проведены в полном объеме. Не подтверждено требование ТЗ о САС 3 года. 2 Проектно-конструкторские решения, принятые при создании КА «МКА-ФКИ (ПН1)» использованы для создания КА «МКА-ФКИ (ПН2)». 3 Имеется широкий ряд целевых задач, которые могут быть решены с использованием платформы «Карат» с учетом ее технических возможностей. Для повышения конкурентоспособности платформы «Карат» необходимо рассмотреть вопрос о возврате к первоначальной идеологии МКА, в т.ч. в части комплектации и САС. 4 Необходимо обеспечить опережающий задел в создании научной аппаратуры для будущих миссий. 5 Изменения конструктивно-компоновочных и схемо-технических решений, связанных с уточнением целевых задач и расширенными требованиями к надежности проведения экспериментов и к комплектованию ЭКБ привели к созданию новой космической платформы «Карат 200» более высокого уровня. Однако вопросы, связанные с обеспечением качественных характеристик платформы, а также сужение поля возможных попутных запусков, связанное с увеличением массово-габаритных параметров и изменением требований к рабочим орбитам, приводят к необходимости решения о выделении этих проектов в отдельные программы.

  14. КА «МКА-ФКИ (ПН3)» • Цели и задачи эксперимента • - исследования с высоким разрешением временных профилей и спектров гамма-всплесков; • - исследования новых проявлений активности источников мягких повторных всплесков и поиск новых гамма-репитеров; • исследования необычных транзиентных явлений в космическом рентгеновском и гамма-излучении. Масса КА – 298 кг Масса НА (с установкой) - 68 кг Орбита – перигей 30000 км, апогей 500000 км, наклонение – 51,8 град.

  15. КА «МКА-ФКИ (ПН4)» Цель эксперимента: экспериментальное изучение фундаментальной проблемы – динамики многомасштабной турбулентности плазмы (на масштабах от МГД до электронной инерционной длины), в том числе процесса аннигиляции магнитного поля в тонких токовых слоях Масса КА – 364 кг Масса НА (с установкой) - 114 кг Орбита – перигей 1900 км, апогей 170000 км, наклонение – 51,8 град.

  16. КА «МКА-ФКИ (ПН5)» Цель проекта: Создание на околоземной орбите космической солнечной обсерватории нового поколения с комплексом научной аппаратуры сверхвысокого пространственного разрешения для проведения фундаментальных гелиофизических исследований и решения задач мониторинга активных солнечных областей. Масса КА – 375 кг Масса НА (с установкой) - 110 кг Орбита – перигей 35290 км, апогей 36290 км, наклонение – 63,4 град.
