送信元ポート番号. Ver. 受信先 MAC アドレス. 受信先ポート番号. シーケンス番号（送→受）. 受信先 MAC アドレス. ID 情報. ﾌﾗｸﾞ. 送信元 MAC アドレス. ﾌﾗｸﾞﾒﾝﾄｵﾌｾｯﾄ. 確認番号（受→送）. 送信元 MAC アドレス. 生存期間. ﾌﾟﾛﾄｺﾙ番号. イーサタイプ. 送信元 IP アドレス. 受信先 IP アドレス. チェックサム. データ. データ. データ. パケットの流れ. １． HTTP メッセージの生成
E N D

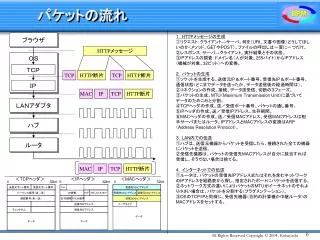

送信元ポート番号 Ver. 受信先MACアドレス 受信先ポート番号 シーケンス番号（送→受） 受信先MACアドレス ID情報 ﾌﾗｸﾞ 送信元MACアドレス ﾌﾗｸﾞﾒﾝﾄｵﾌｾｯﾄ 確認番号（受→送） 送信元MACアドレス 生存期間 ﾌﾟﾛﾄｺﾙ番号 イーサタイプ 送信元IPアドレス 受信先IPアドレス チェックサム データ データ データ パケットの流れ １．HTTPメッセージの生成 ①リクエスト：クライアント→サーバ。何を（URI、文書や画像）どうしてほしいのか（メソッド、GETやPOST）。ファイルの呼出しは一度に一つだけ。 ②レスポンス：サーバ→クライアント。実行結果とその状態。 ③IPアドレスの調査：ドメイン名（人が対象、255バイト）からIPアドレス（機械が対象、32ビット）への変換。 ２．パケットの生成 ①ソケットを生成する。送信元IP＆ポート番号、受信先IP＆ポート番号、通信状態（どこまでデータを送ったか、データ送信後の経過時間は）。 ②コネクションの作成。接続、データ送受信、切断の３フェーズ。 ③パケットの生成。MTU（Maximum Transmission Unit）に基づいてデータのためこみと分割。 ④TCPヘッダの作成。送／受信ポート番号、パケットの通し番号。 ⑤IPヘッダの作成。送／受信IPアドレス、生存期間。 ⑥MACヘッダの作成。送／受信MACアドレス。受信MACアドレスは相手サーバまたはルータ。IPアドレスとMACアドレスの変換はARP（Address Resolution Protocol）。 ３．LAN内での伝送 ①ハブは、送信元機器からパケットを受信したら、接続された全ての機器にパケットを送信。 ②受信先機器は、パケットの受信先MACアドレスが自分に該当すれば受信し、そうでない場合は捨てる。 ４．インターネットでの伝送 ①ルータは、パケットの受信先IPアドレスまたはそれを含むネットワークのIPアドレスを経路表から探し、指定されたポートにパケットを送信する。 ②ネットワーク方式の違いによりパケットのMTUがイーサネットのそれより小さい場合は、パケットを分割する（フラグメンテーション）。 ③OSのTCP/IPと同様に、受信先機器（目的の計算機か中継ルータ）のMACアドレスをセットする。 ブラウザ HTTPメッセージ ＯＳ ＴＣＰ TCP HTTP断片 TCP HTTP断片 ＩＰ MAC IP TCP HTTP断片 ＬＡＮアダプタ ハブ ルータ MAC IP TCP HTTP断片 ＜IPヘッダ＞ ＜MACヘッダ＞ ＜TCPヘッダ＞ 032bit 032bit 032bit

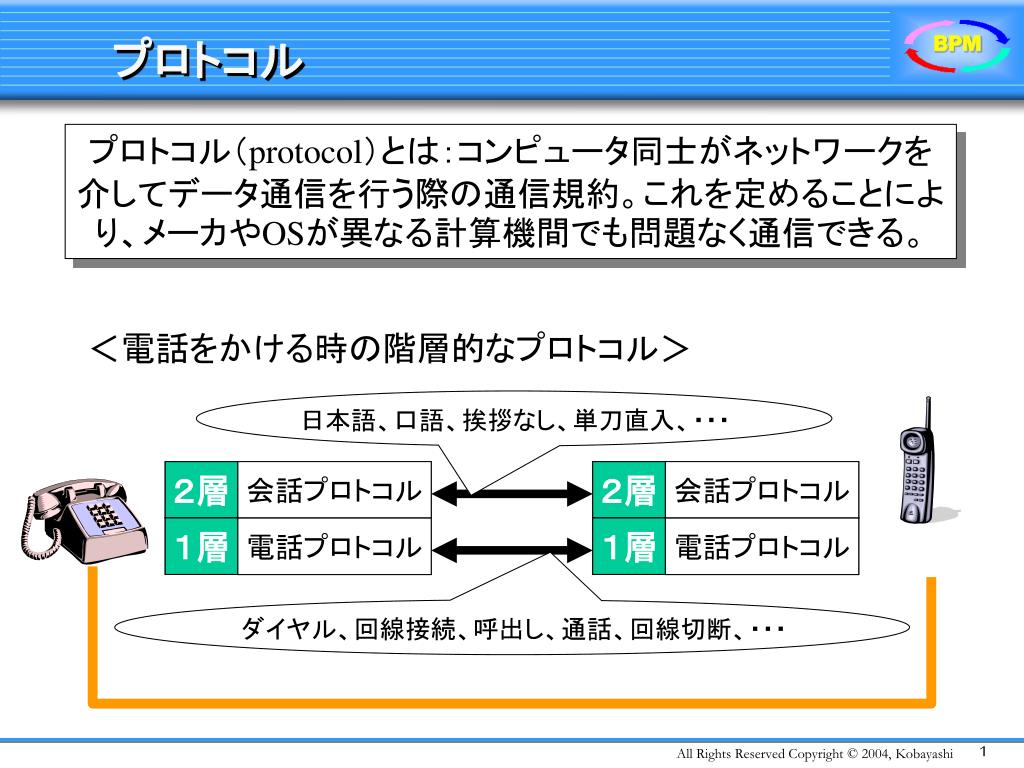

プロトコル プロトコル（protocol）とは：コンピュータ同士がネットワークを介してデータ通信を行う際の通信規約。これを定めることにより、メーカやOSが異なる計算機間でも問題なく通信できる。 ＜電話をかける時の階層的なプロトコル＞ 日本語、口語、挨拶なし、単刀直入、・・・ ２層 会話プロトコル ２層 会話プロトコル １層 １層 電話プロトコル 電話プロトコル ダイヤル、回線接続、呼出し、通話、回線切断、・・・

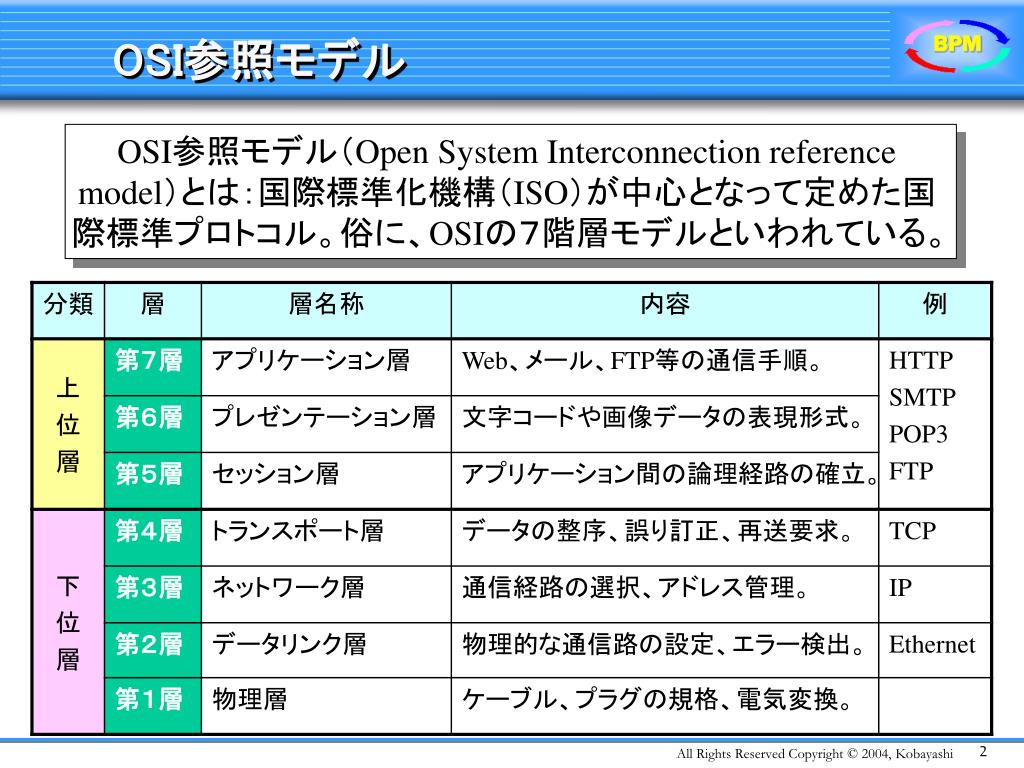

OSI参照モデル OSI参照モデル（Open System Interconnection reference model）とは：国際標準化機構（ISO）が中心となって定めた国際標準プロトコル。俗に、OSIの７階層モデルといわれている。

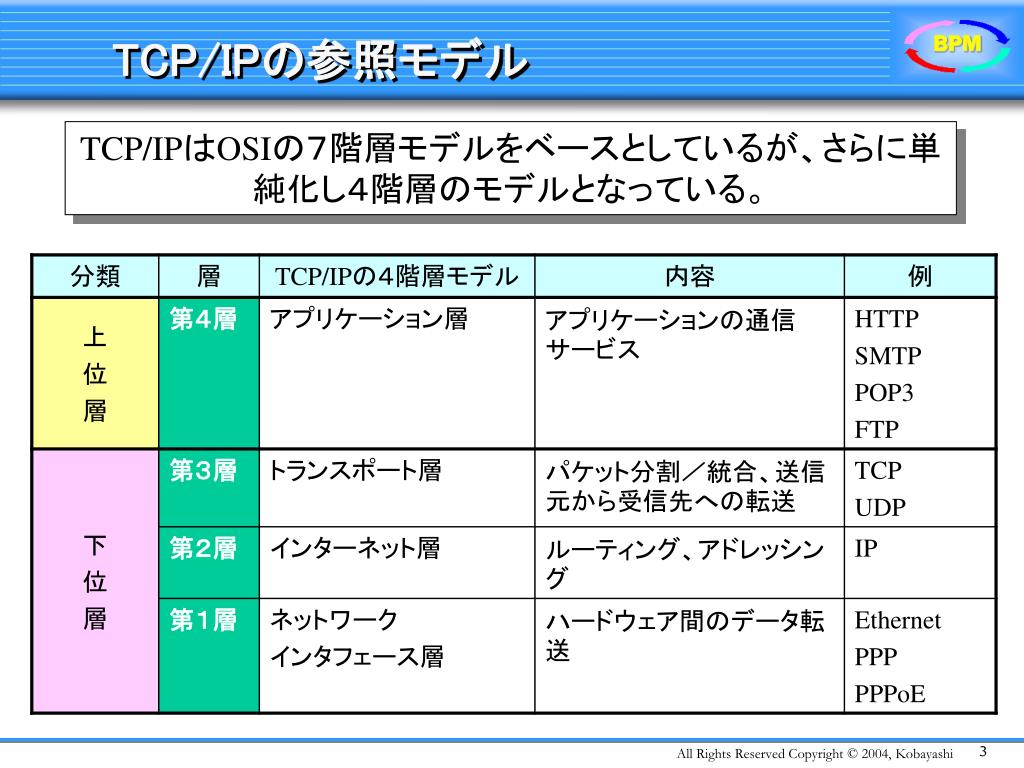

TCP/IPの参照モデル TCP/IPはOSIの７階層モデルをベースとしているが、さらに単純化し４階層のモデルとなっている。
アプリケーション層 http://www.senshu-u.ac.jp/Welcome-sj.html アクセス方法 Webサーバーの名前 ファイル名 URLの意味 URL（Uniform Resource Locator）とは： ブラウザがデータにアクセスする方法を示す。

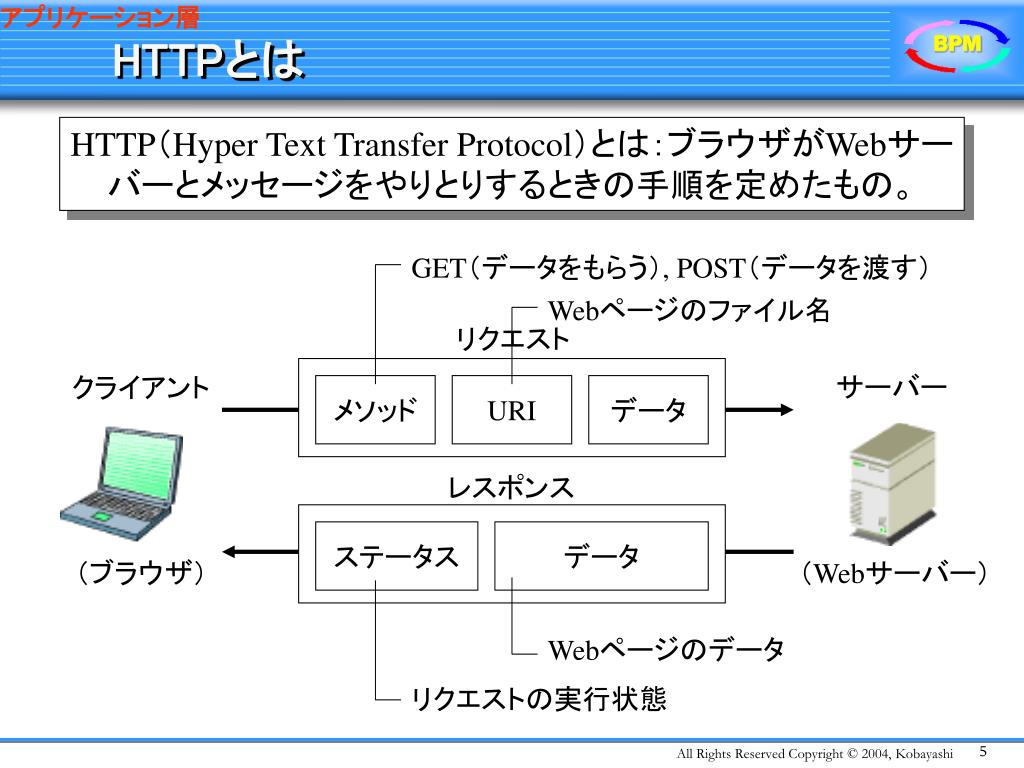

アプリケーション層 HTTPとは HTTP（Hyper Text Transfer Protocol）とは：ブラウザがWebサーバーとメッセージをやりとりするときの手順を定めたもの。 GET（データをもらう）, POST（データを渡す） Webページのファイル名 リクエスト サーバー クライアント メソッド URI データ レスポンス ステータス データ （ブラウザ） （Webサーバー） Webページのデータ リクエストの実行状態

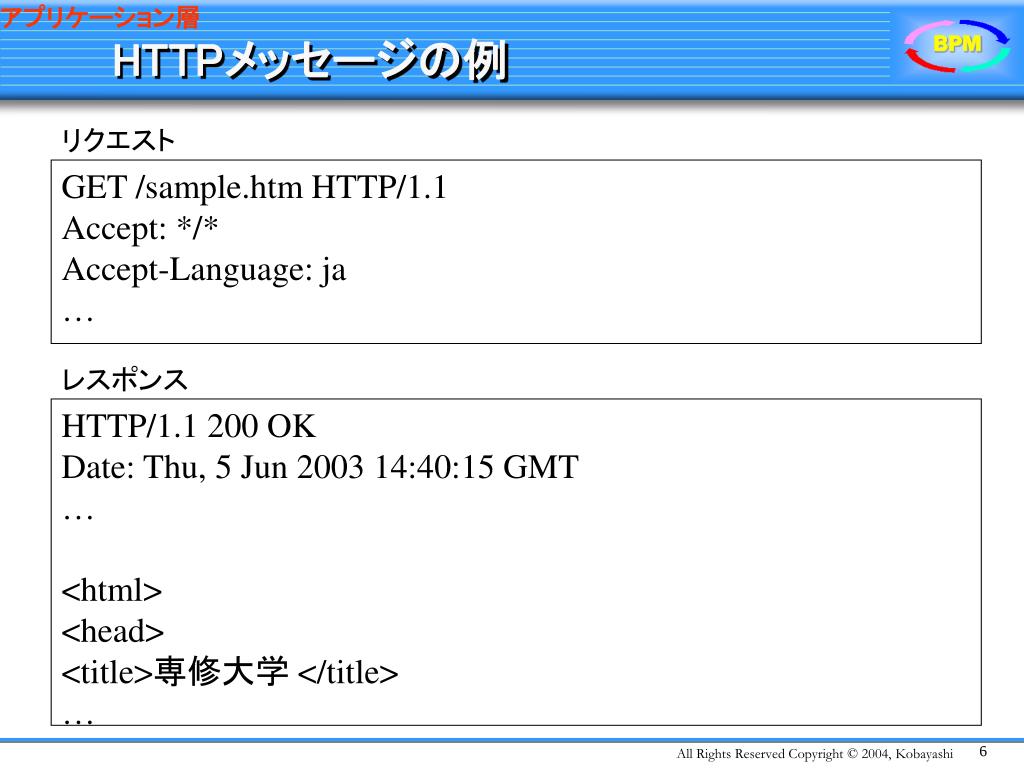

アプリケーション層 HTTPメッセージの例 リクエスト GET /sample.htm HTTP/1.1 Accept: */* Accept-Language: ja … レスポンス HTTP/1.1 200 OK Date: Thu, 5 Jun 2003 14:40:15 GMT … <html> <head> <title>専修大学 </title> …

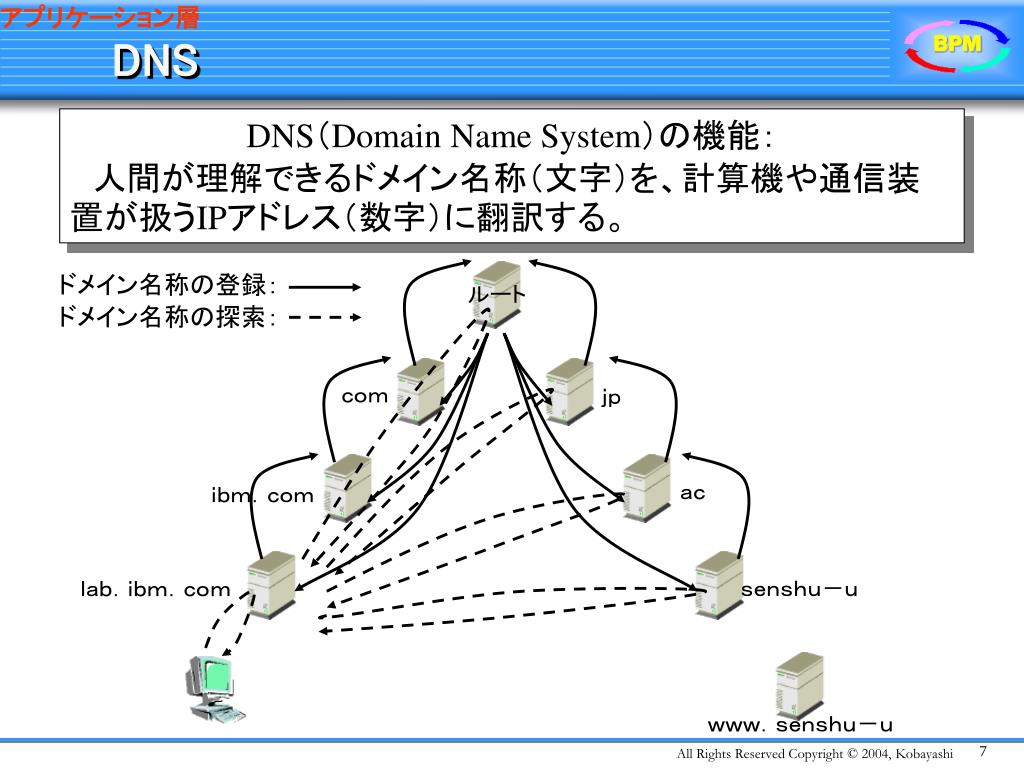

アプリケーション層 DNS DNS（Domain Name System）の機能： 人間が理解できるドメイン名称（文字）を、計算機や通信装置が扱うIPアドレス（数字）に翻訳する。 ドメイン名称の登録： ドメイン名称の探索： ルート ｃｏｍ ｊｐ ａｃ ｉｂｍ．ｃｏｍ ｓｅｎｓｈｕ－ｕ ｌａｂ．ｉｂｍ．ｃｏｍ ｗｗｗ．ｓｅｎｓｈｕ－ｕ

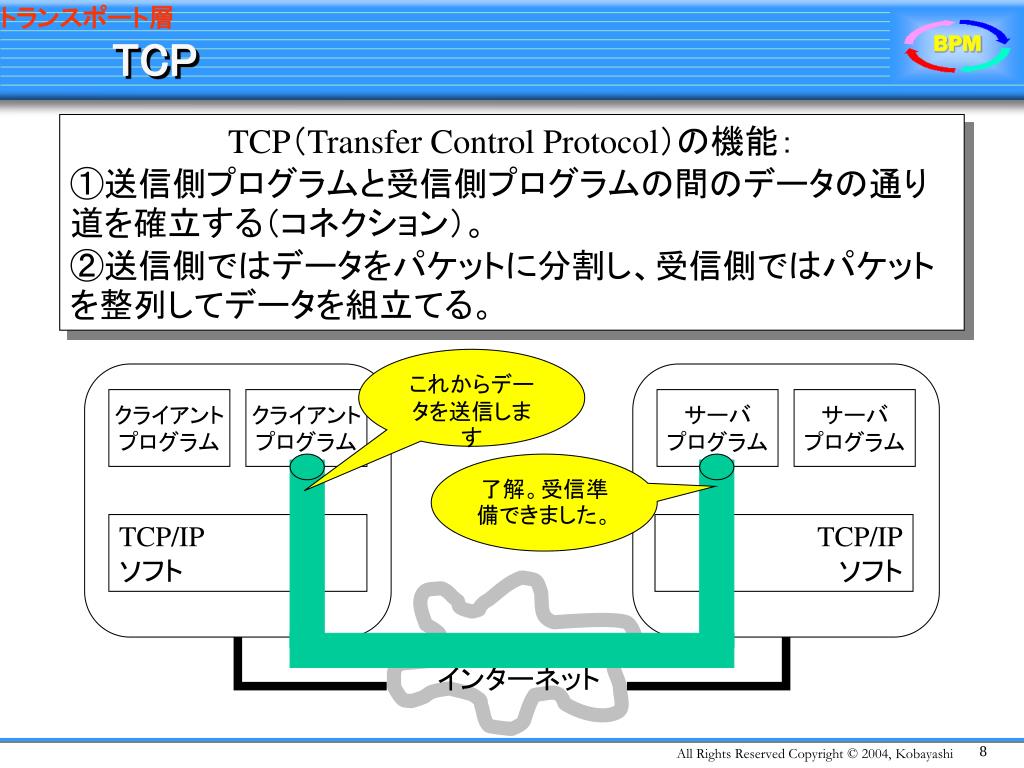

トランスポート層 TCP TCP（Transfer Control Protocol）の機能： ①送信側プログラムと受信側プログラムの間のデータの通り道を確立する（コネクション）。 ②送信側ではデータをパケットに分割し、受信側ではパケットを整列してデータを組立てる。 これからデータを送信します クライアント プログラム クライアント プログラム サーバ プログラム サーバ プログラム 了解。受信準備できました。 TCP/IP ソフト TCP/IP ソフト インターネット
トランスポート層 接続 これからデータを送信します 了解。受信準備できました。 了解 送受信 シーケンス番号：1 データサイズ：1460 ACK番号：1461 シーケンス番号：1461 データサイズ：1460 ACK番号：2921 ： 切断 これで終わりです 了解 こちらも終わりです 了解 TCPの３つのフェーズ サーバ クライアント

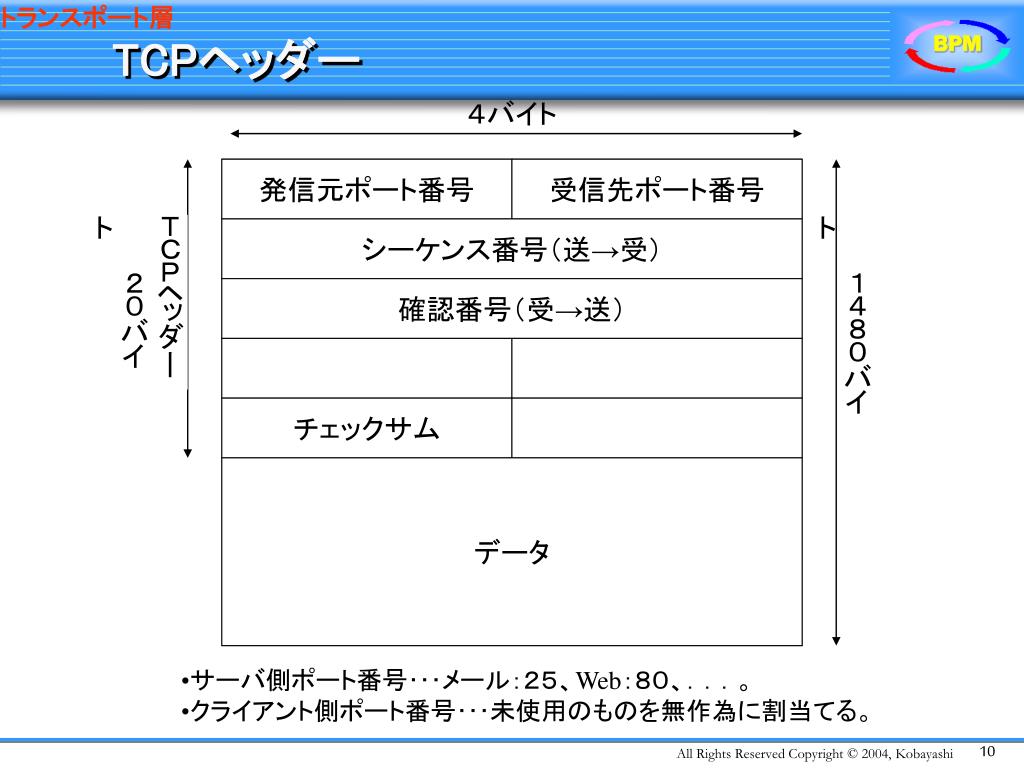

トランスポート層 TCPヘッダー ４バイト 発信元ポート番号 受信先ポート番号 ＴＣＰヘッダー ２０バイト １４８０バイト シーケンス番号（送→受） 確認番号（受→送） チェックサム データ • サーバ側ポート番号･･･メール：２５、Web：８０、．．．。 • クライアント側ポート番号･･･未使用のものを無作為に割当てる。

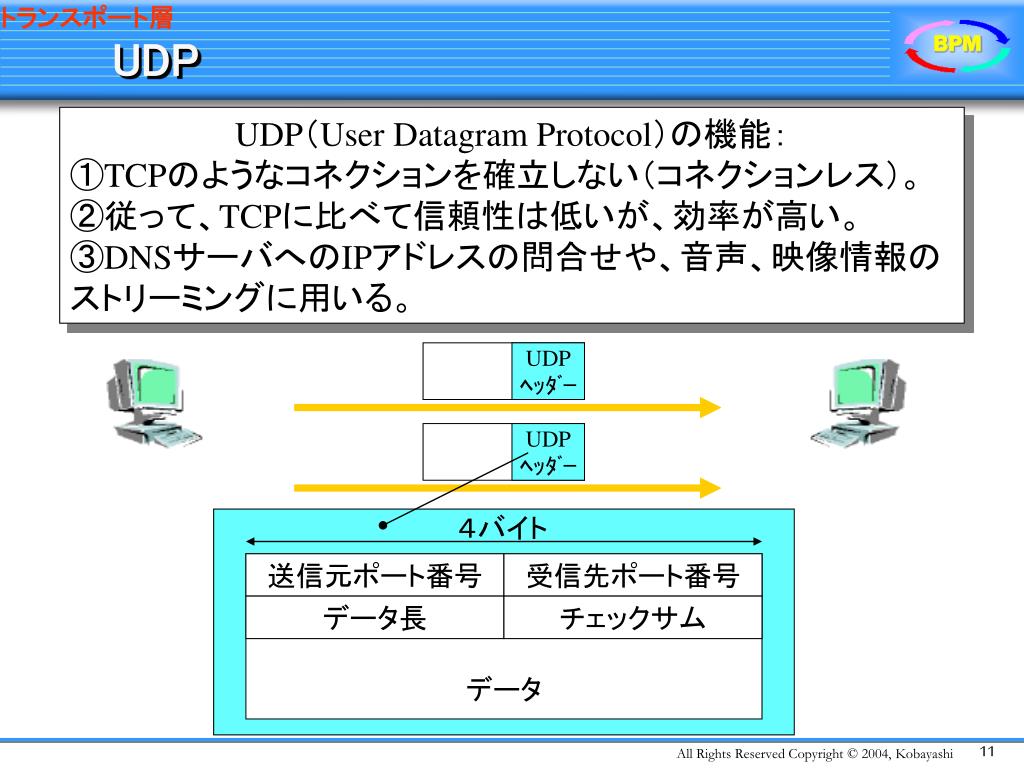

トランスポート層 送信元ポート番号 受信先ポート番号 データ長 チェックサム UDP UDP（User Datagram Protocol）の機能： ①TCPのようなコネクションを確立しない（コネクションレス）。 ②従って、TCPに比べて信頼性は低いが、効率が高い。 ③DNSサーバへのIPアドレスの問合せや、音声、映像情報のストリーミングに用いる。 UDP ﾍｯﾀﾞｰ UDP ﾍｯﾀﾞｰ ４バイト データ

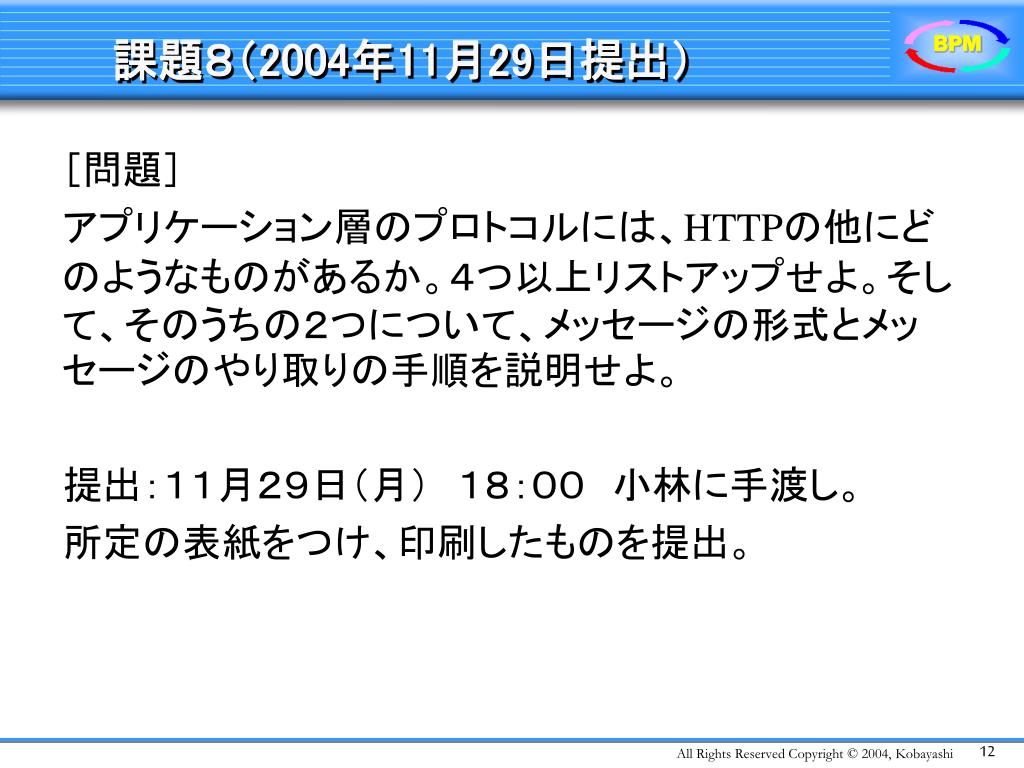

課題８（2004年11月29日提出） ［問題］ アプリケーション層のプロトコルには、HTTPの他にどのようなものがあるか。４つ以上リストアップせよ。そして、そのうちの２つについて、メッセージの形式とメッセージのやり取りの手順を説明せよ。 提出：１１月２９日（月） １８：００ 小林に手渡し。 所定の表紙をつけ、印刷したものを提出。
