  1. CD-ROM

  2. Formatavimas • Parengiamas takelis (gamybos metu suformuotas takelio kontūras) • Loginis formatavimas – įrašo metu

  3. Disko takelio ilgis siekia 10 km., o takelių tankumas yra apie 16 000 į colį (TPI Track Per Inch - takeliai į colį). Palyginimui galima paimti lankstų diskelį (floppy disc) kuris turi 69 takelius į colį.

  4. Informacijos išdėstymą galima aprašyti dviem terminais : takeliais ir sesijomis. Kompaktinis diskas padalintas į individualius takelius (track) . • Kiekvieną kartą rašant į kompaktinį diską sukuriama nauja sesija. Sesija yra fizinis disko padalinimo būdas, taip pat kaip ir takelis. Kiekvienos sesijos pradžioje į diską įrašomas lead-in (įvadas), o pabaigoje lead-out (išvadas) . Diskai kuriuose yra tik viena sesija vadinami vienasesijiniais (singlesession). Kiekviena sesija gali turėti keletą takelių, o kiekvienas kompaktinis diskas keletą sesijų. Tokie kompaktai vadinami daugiasesijiniai ( multi-session ). Norint įrašyti daugiasesijinį diską reikia, kad CD kaupiklis palaikytų tokį režimą. • Dauguma senesnės laidos CD kaupiklių ir kompaktinių diskų grotuvai gali skaityti tik vienasesijinius diskus. Todėl rekomenduojama be būtino reikalo nekurti daugiasesijinių diskų.

  5. Pirmieji CD kaupikliai duomenis skaitydavo 150 Kb/s sparta ir diskelio sukimosi greitis buvo keičiamas nuo 500 iki 225 aps/min. Toks disko sukimo būdas sutrumpintai žymimas CLV (Constant Linear Velocity - pastovus linijinis greitis) Tokie kaupikliai tiko dirbti tuometinėmis programomis bei atlikti palyginti nesudėtingus darbus. Tobulėjant kompiuteriams ir programinei įrangai duomenis perkelti reikėjo vis greičiau ir greičiau. Buvo pradėti gaminti CD kaupikliai, kurie diską suko du kartus greičiau. (1000-450 aps/min). Jie buvo žymimi 2X. Netrukus pasirodė 4X, 6X, 8X, 10X ir 12X įtaisai. Visuose šiuose kaupikliuose diskai buvo sukami tuo pačiu būdu, tik vis greičiau. 12X spartos kaupiklyje disko sukimosi greitis galvutei esant ties vidiniu takeliu yra 6000 aps/min. Esant tokiam greičiui labai kaista įtaiso variklis, atsiranda sunkiai pašalinamos vibracijos ir kyla vėjas, kuris sunkina disko sukimo ir skaitymo galvutės valdymą, tampa sunku patikimai perskaityti duomenis. Tai kritinis greitis, kuriam viršyti reikia gaminti brangesnius įtaisus. Todėl šiuolaikiniuose kaupikliuose atsisakoma CLV duomenų skaitymo būdo.

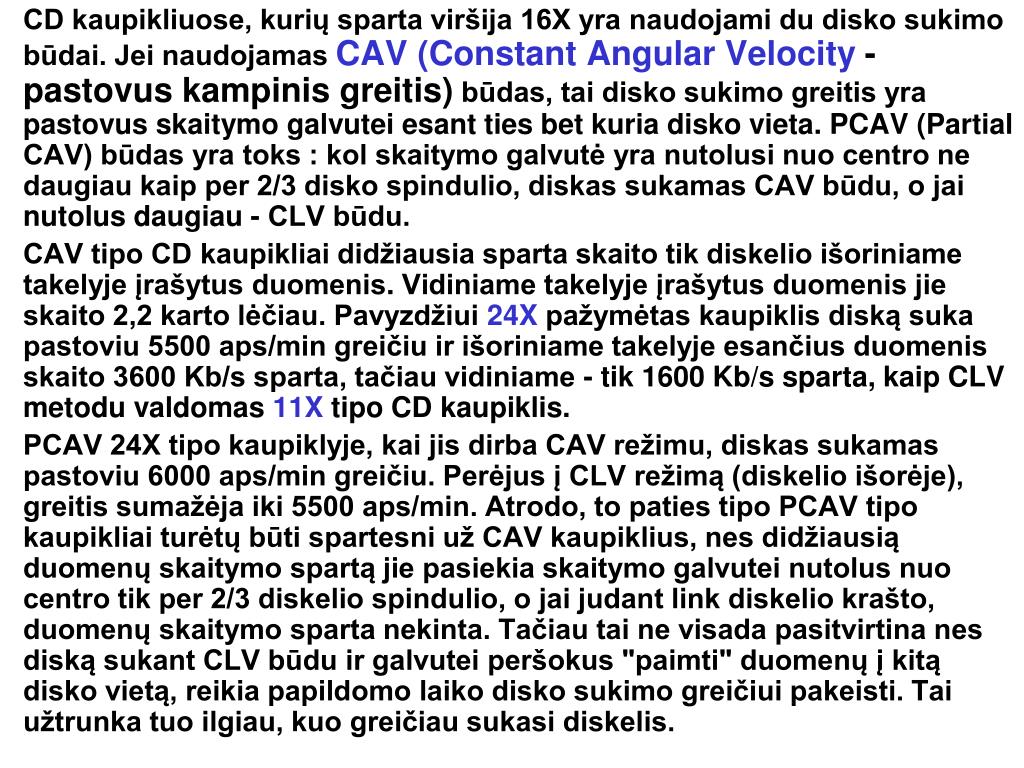

  6. CD kaupikliuose, kurių sparta viršija 16X yra naudojami du disko sukimo būdai. Jei naudojamas CAV (Constant Angular Velocity - pastovus kampinis greitis) būdas, tai disko sukimo greitis yra pastovus skaitymo galvutei esant ties bet kuria disko vieta. PCAV (Partial CAV) būdas yra toks : kol skaitymo galvutė yra nutolusi nuo centro ne daugiau kaip per 2/3 disko spindulio, diskas sukamas CAV būdu, o jai nutolus daugiau - CLV būdu. • CAV tipo CD kaupikliai didžiausia sparta skaito tik diskelio išoriniame takelyje įrašytus duomenis. Vidiniame takelyje įrašytus duomenis jie skaito 2,2 karto lėčiau. Pavyzdžiui 24X pažymėtas kaupiklis diską suka pastoviu 5500 aps/min greičiu ir išoriniame takelyje esančius duomenis skaito 3600 Kb/s sparta, tačiau vidiniame - tik 1600 Kb/s sparta, kaip CLV metodu valdomas 11X tipo CD kaupiklis. • PCAV 24X tipo kaupiklyje, kai jis dirba CAV režimu, diskas sukamas pastoviu 6000 aps/min greičiu. Perėjus į CLV režimą (diskelio išorėje), greitis sumažėja iki 5500 aps/min. Atrodo, to paties tipo PCAV tipo kaupikliai turėtų būti spartesni už CAV kaupiklius, nes didžiausią duomenų skaitymo spartą jie pasiekia skaitymo galvutei nutolus nuo centro tik per 2/3 diskelio spindulio, o jai judant link diskelio krašto, duomenų skaitymo sparta nekinta. Tačiau tai ne visada pasitvirtina nes diską sukant CLV būdu ir galvutei peršokus "paimti" duomenų į kitą disko vietą, reikia papildomo laiko disko sukimo greičiui pakeisti. Tai užtrunka tuo ilgiau, kuo greičiau sukasi diskelis.

  7. CDROM disko fiziniai parametrai Diametras (mm) 120 Disko storis (mm) 1,2 Informacinio sluoksnio storis (mm) 1,2 Takelio plotis (mm) 1,6 Minimalus pito ilgis (mm) 0,83 Maksimalus pito ilgis (mm) 3,1 Pito plotis (mm) 0,4 Pito gylis (mm) 0,1 Tarpeliai tarp pitų (mm) 1 Tarpai tarp takelių (mm) 1,6 Naudojamo lazerio bangos ilgis (nm) 780 Vieno sluoksnio talpa (Gb) 0,65

  8. Klaidų detekcija ir korekcija Visi CD formatai iš 33 bitų paketo naudoja 9 bitus takelio kontrolei ir klaidų detekcijai bei korekcijai. Yra dvi skirtingos klaidų atsiradimo priežastys. Pirmasis klaidų tipas gali būti gautas disko gaminimo procese : maži oro burbulėliai ar mikroskopiniai nešvarumai gali interferuoti su lazerio spinduliu. Kitos klaidos gali atsirasti nuo pirštų anstpaudų, įbrėžimų ar nešvarumų. Raudonoji Knyga (RedBook - CD standato aprašymas) leidžia iki 250 klaidų per sekundę. Visos šios klaidos taisomos specialia klaidų korekcijos sistema. Visų klaidų detekcijai ir korekcijai yra naudojama papildoma informacija ir specialiūs matematiniai algoritmai. Tai padeda atrasti klaidas ir atstatyti tikras duomenų vertes. Klaidų detekcijos ir korekcijos schemos yra vadinamos EDC (error detection code), ECC (error correction code), ir EDAC (error detection and correction code). CD Klaidų korekcijos kodo pagrindas Reed Solomon Code. Audio CD grotuvai ir CD kaupikliai naudoja vidinę klaidų korekcijos schemą pavadinta CIRC (Cross Interleaved Reed Solomon Code). Toks dekoderis yra integruotas kaupiklių mikroschemose. Ši klaidų korekcija yra pati galingiausia, ji duoda geriausius rezultatus, ji iš 109 klaidų palieka tik vieną (audio CD). Kompiuterių kaupikliams bet kokios klaidos yra neleistinos, todėl dar naudojama lygiagreti klaidų korekcija. Ji pavadinta sluoksnine ECC ir yra įrašoma kartu su vartotojo sektorių duomenimis. Sluoksninė ECC gali būti dekoduojama tiek aparatinėje tiek ir programinėje dalyje.

  9. CD-R fragmento pjūvis

  10. CD-RW disko struktūros pjūvis CD-MO fragmento pjūvis

  11. DVD disko fiziniai parametrai Diametras (mm) 120 Disko storis (mm) 1,2 Inform sluoksnio storis(mm) 0,6 Takelio plotis (um) 0,74 Minimalus pito ilgis (mm) 0,40 Lazerio bangos ilgis (nm) 640 Sluoksnių skaičius 1,2,4 Vieno sluoksnio talpis (Gb) 4,7 CD-ROM 1,6 mm 0,83 mm 780 nm

  12. SS/SL disko struktūra

  13. DS/SL DVD disko struktūra

  14. DS/DL DVD disko struktūra

  15. Viensluoksnio (SL) ir dvisluoksnio (DL) diskų struktūrų palyginimas

  16. Blu-ray Disc arba kitaip BD (mėlynas spindulys / diskas) – tai optinis diskas, skirtas informacijos įrašymui ir saugojimui, dažniausiai aukštos raiškos vaizdui. Blu-ray standartas buvo sukurtas įmonių, kuriančių buitinę elektroniką ir kompiuterius, grupės, kurios svarbiausias vaidmuo atiteko įmonei Sony. Ši kūrėjų grupė pateko į asociaciją Blu-ray (BDA). Palyginus su pagrindiniais konkurentais HD DVD, vienoje Blu-ray disko pusėje telpa daugiau informacijos – 25, vietoj 15 GB, tačiau jis yra brangesnis. Blu-ray pavadinimas kilo naudojamo trumpesnio bangos ilgio. 405 nm mėlynos spalvos (techniškai – mėlynai violetinio) lazerioleidžia įrašyti ir nuskaityti kur kas daugiau duomenų, nei DVD, kuris turi tuos pačius fizinius duomenis, tačiau įrašymui ir nuskaitymui naudoja ilgesnės bangos lazerį – raudoną (650 nm).

  17. Literatūra • 1. C-Cube Microsystems: Digital Video Disc Technology interneto puslapis • http://www.c-cube.com/technology/dvd • 2. Programinio paketo ToGo (Mitsumi) techninis aprašymas • Autorius Dr. Bernd Steinbrink. • 3. Imation korporacijos interneto puslapis • http://www.imation.com/technology/ • 4. Creative interneto puslapis • http://www.creative.com • 5. CD Cellars interneto puslapis • http://www.cdcellars.com/webdvd/index.htmll

  18. Literatūra(tęsinys) • 6. Toshiba interneto puslapiai • http://www.toshiba.com/tacp/PressRelease/dvd11.htmll • http://www.toshiba.com/tacp/PressRelease/dvd22.htmll • 7. PC Magazine interneto puslapiai • http://www.pcmag.com/features/cdrom/_open.html • http://www.pcmag.com/features/cdrom/dvdside.html • 8. Optical Video Disc Association interneto puslapis • http://www.ovda.org/ • 9. Kompiuterija Nr. 2(6) 1998.02 • 10. A. P. Tkačenko, Buitinė radioelektroninė technika, 1995, Minskas • 11. N.Egarmin, Computer Weekly, Nr.7, 1998.
