世纪星组态软件简介 北京世纪长秋科技有限公司 www.chncla.com

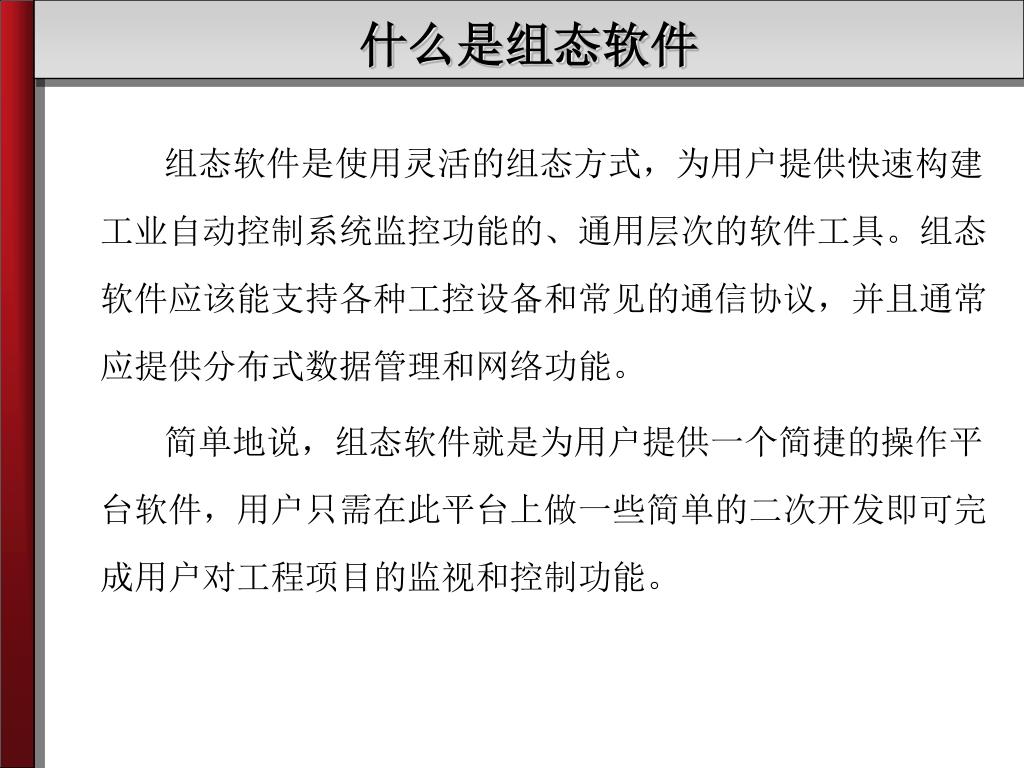

什么是组态软件 组态软件是使用灵活的组态方式,为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。组态软件应该能支持各种工控设备和常见的通信协议,并且通常应提供分布式数据管理和网络功能。 简单地说,组态软件就是为用户提供一个简捷的操作平台软件,用户只需在此平台上做一些简单的二次开发即可完成用户对工程项目的监视和控制功能。

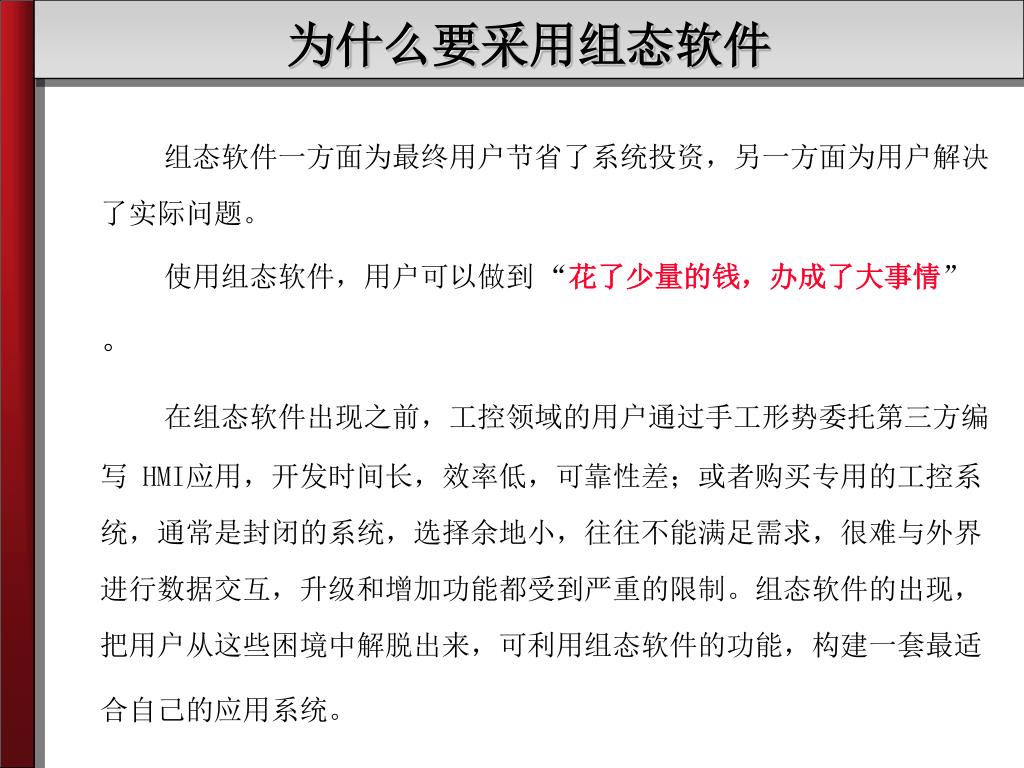

为什么要采用组态软件 组态软件一方面为最终用户节省了系统投资,另一方面为用户解决了实际问题。 使用组态软件,用户可以做到 “花了少量的钱,办成了大事情”。 在组态软件出现之前,工控领域的用户通过手工形势委托第三方编写 HMI应用,开发时间长,效率低,可靠性差;或者购买专用的工控系统,通常是封闭的系统,选择余地小,往往不能满足需求,很难与外界进行数据交互,升级和增加功能都受到严重的限制。组态软件的出现,把用户从这些困境中解脱出来,可利用组态软件的功能,构建一套最适合自己的应用系统。

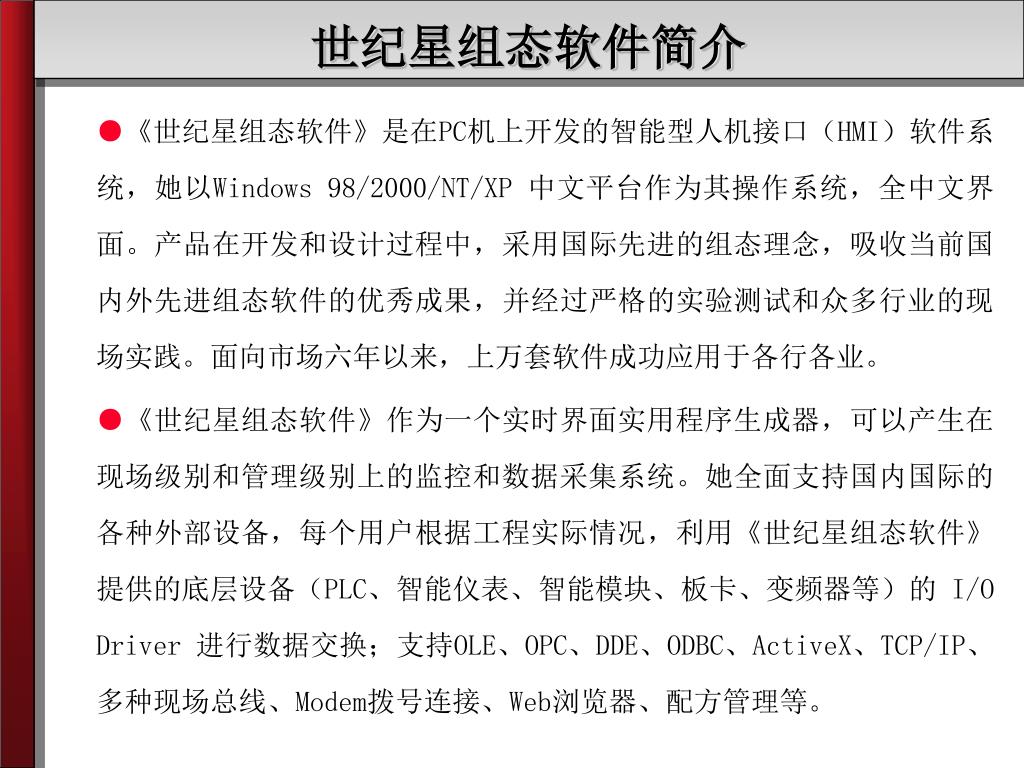

世纪星组态软件简介 ●《世纪星组态软件》是在PC机上开发的智能型人机接口(HMI)软件系统,她以Windows 98/2000/NT/XP 中文平台作为其操作系统,全中文界面。产品在开发和设计过程中,采用国际先进的组态理念,吸收当前国内外先进组态软件的优秀成果,并经过严格的实验测试和众多行业的现场实践。面向市场六年以来,上万套软件成功应用于各行各业。 ●《世纪星组态软件》作为一个实时界面实用程序生成器,可以产生在现场级别和管理级别上的监控和数据采集系统。她全面支持国内国际的各种外部设备,每个用户根据工程实际情况,利用《世纪星组态软件》提供的底层设备(PLC、智能仪表、智能模块、板卡、变频器等)的 I/O Driver 进行数据交换;支持OLE、OPC、DDE、ODBC、ActiveX、TCP/IP、多种现场总线、Modem拨号连接、Web浏览器、配方管理等。

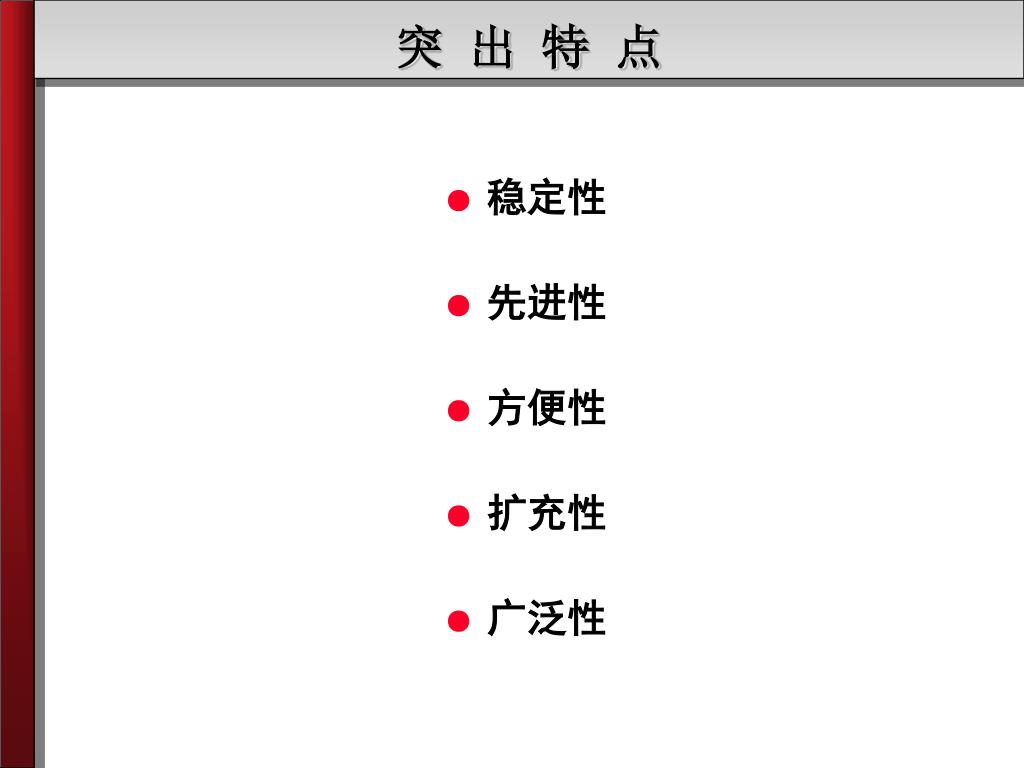

突 出 特 点 ● 稳定性 ● 先进性 ● 方便性 ● 扩充性 ● 广泛性

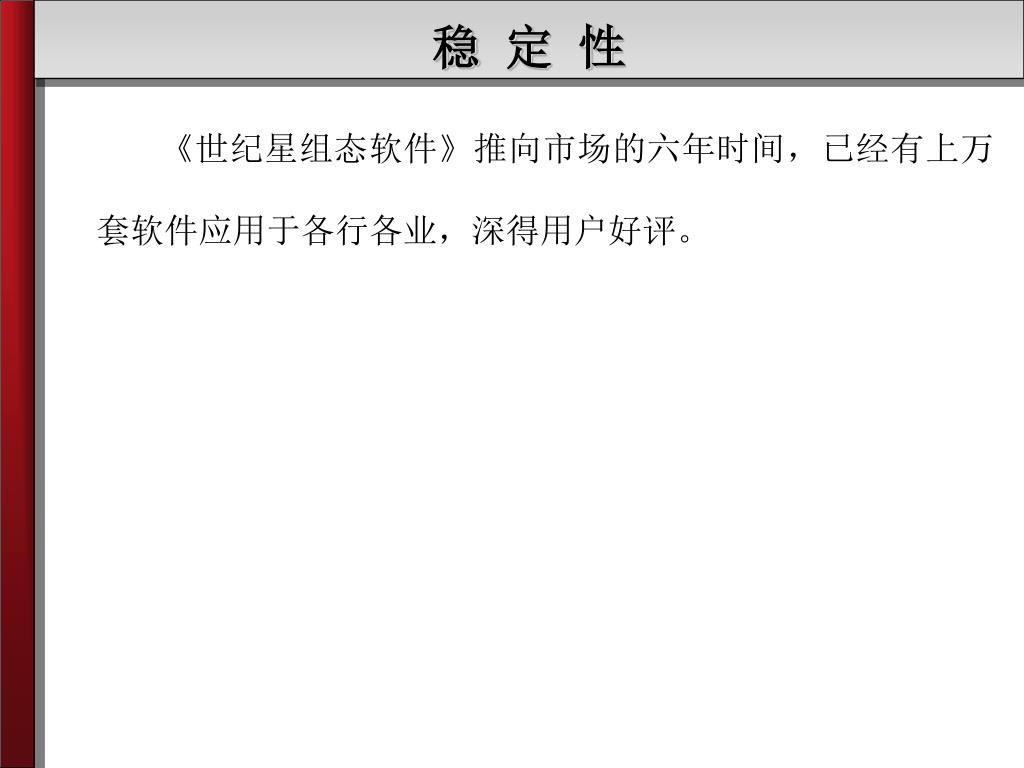

稳 定 性 《世纪星组态软件》推向市场的六年时间,已经有上万套软件应用于各行各业,深得用户好评。

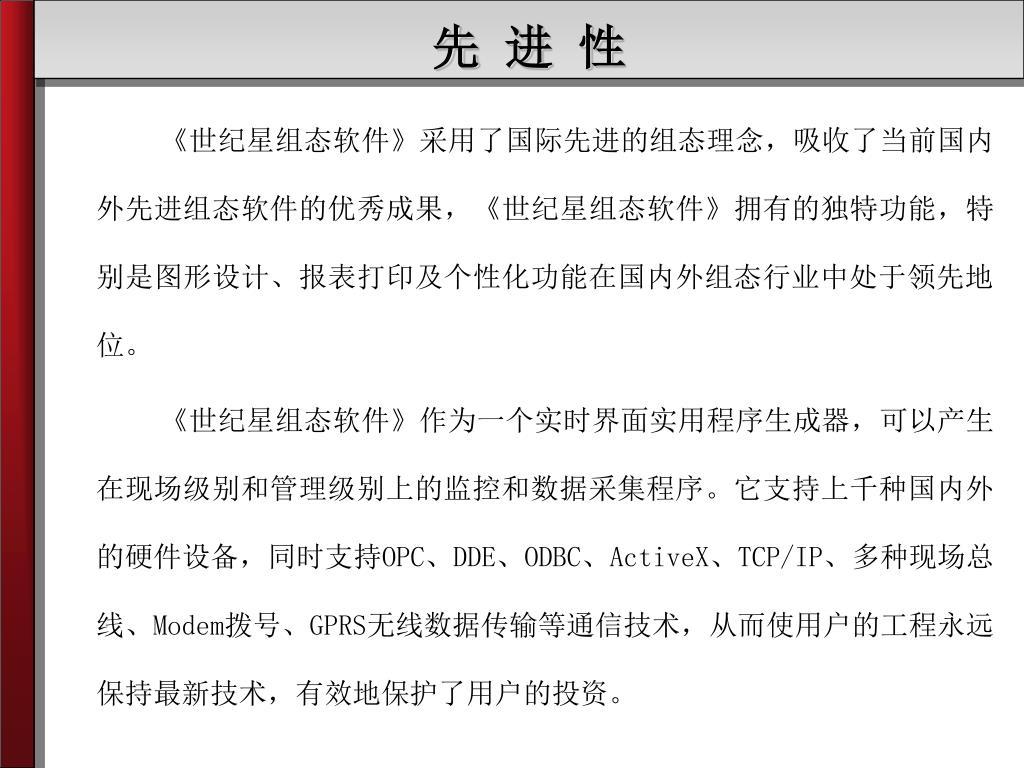

先 进 性 《世纪星组态软件》采用了国际先进的组态理念,吸收了当前国内外先进组态软件的优秀成果,《世纪星组态软件》拥有的独特功能,特别是图形设计、报表打印及个性化功能在国内外组态行业中处于领先地位。 《世纪星组态软件》作为一个实时界面实用程序生成器,可以产生在现场级别和管理级别上的监控和数据采集程序。它支持上千种国内外的硬件设备,同时支持OPC、DDE、ODBC、ActiveX、TCP/IP、多种现场总线、Modem拨号、GPRS无线数据传输等通信技术,从而使用户的工程永远保持最新技术,有效地保护了用户的投资。

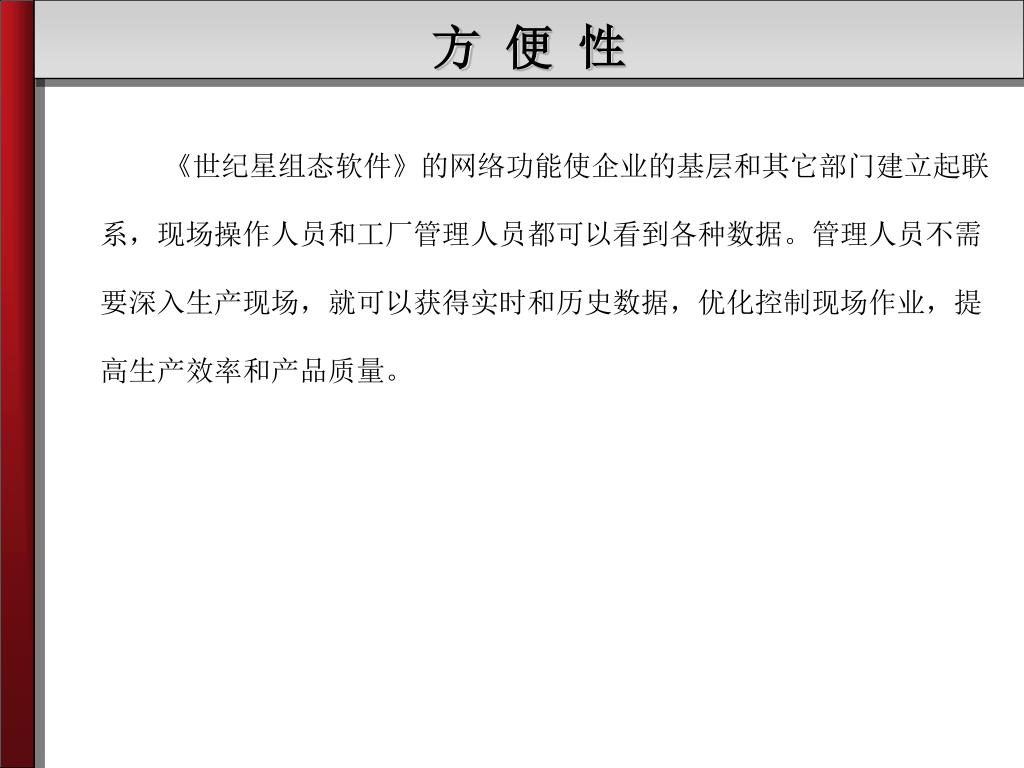

方 便 性 《世纪星组态软件》的网络功能使企业的基层和其它部门建立起联系,现场操作人员和工厂管理人员都可以看到各种数据。管理人员不需要深入生产现场,就可以获得实时和历史数据,优化控制现场作业,提高生产效率和产品质量。

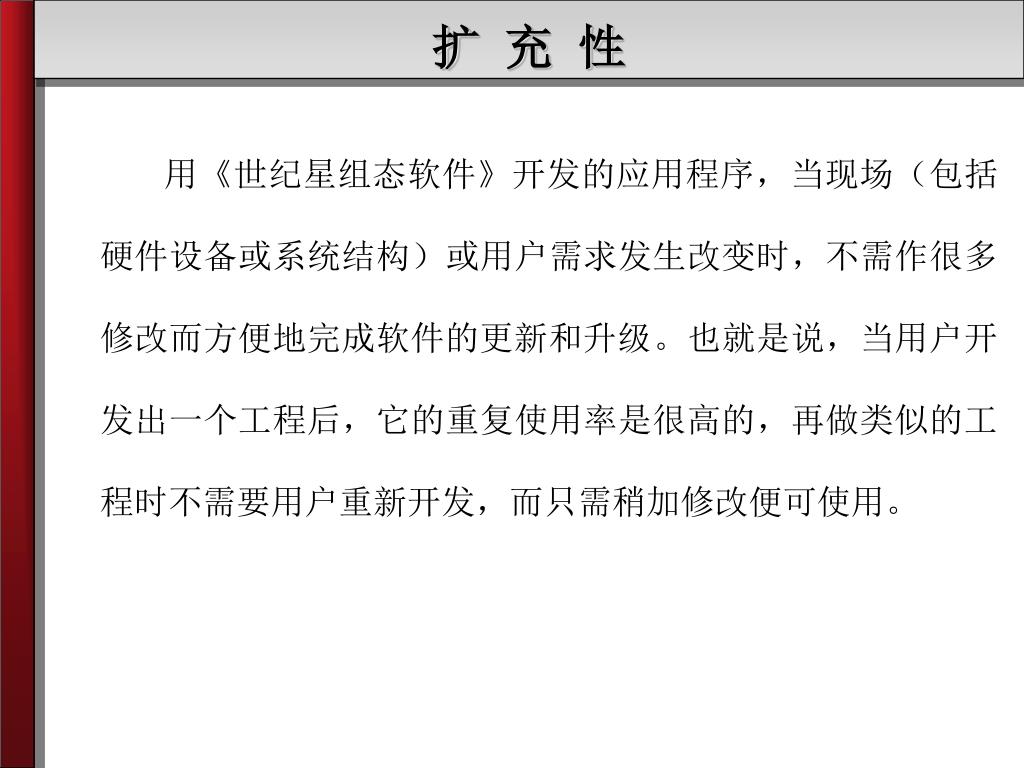

扩 充 性 用《世纪星组态软件》开发的应用程序,当现场(包括硬件设备或系统结构)或用户需求发生改变时,不需作很多修改而方便地完成软件的更新和升级。也就是说,当用户开发出一个工程后,它的重复使用率是很高的,再做类似的工程时不需要用户重新开发,而只需稍加修改便可使用。

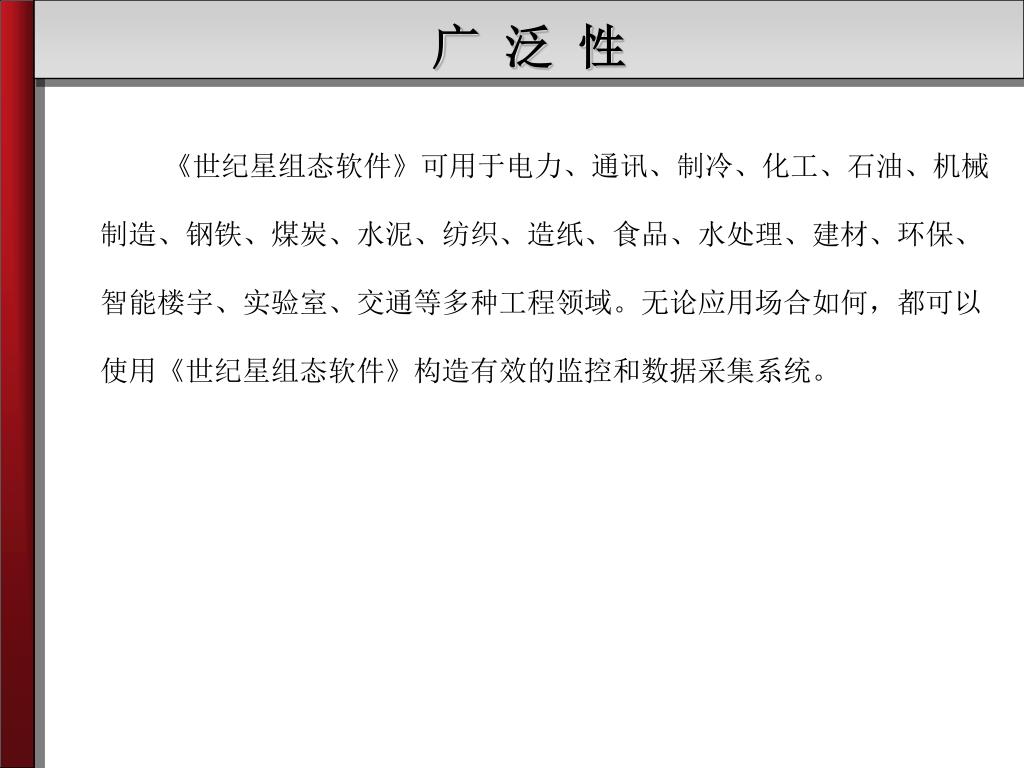

广 泛 性 《世纪星组态软件》可用于电力、通讯、制冷、化工、石油、机械制造、钢铁、煤炭、水泥、纺织、造纸、食品、水处理、建材、环保、智能楼宇、实验室、交通等多种工程领域。无论应用场合如何,都可以使用《世纪星组态软件》构造有效的监控和数据采集系统。

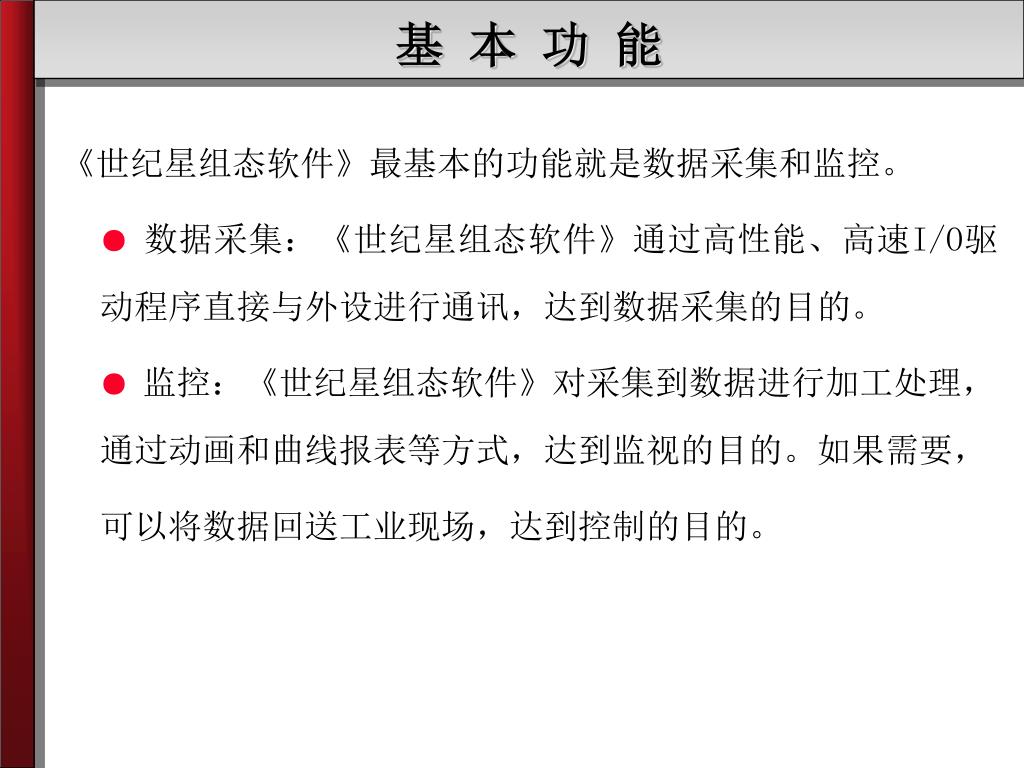

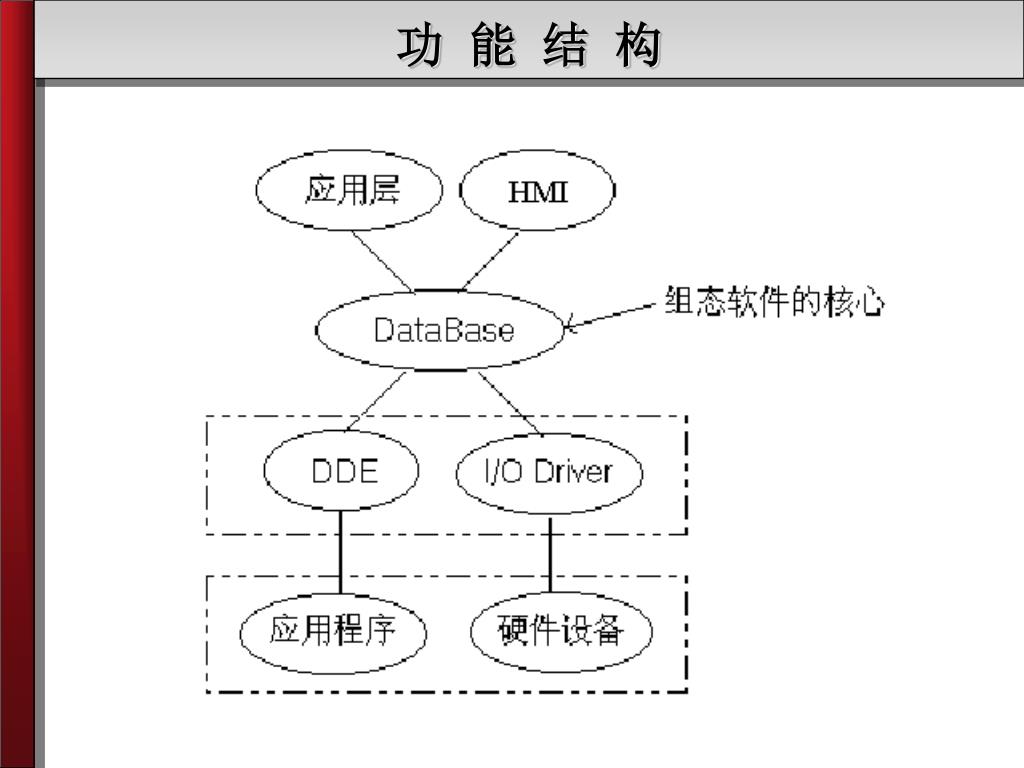

基 本 功 能 《世纪星组态软件》最基本的功能就是数据采集和监控。 ● 数据采集:《世纪星组态软件》通过高性能、高速I/O驱动程序直接与外设进行通讯,达到数据采集的目的。 ● 监控:《世纪星组态软件》对采集到数据进行加工处理,通过动画和曲线报表等方式,达到监视的目的。如果需要,可以将数据回送工业现场,达到控制的目的。

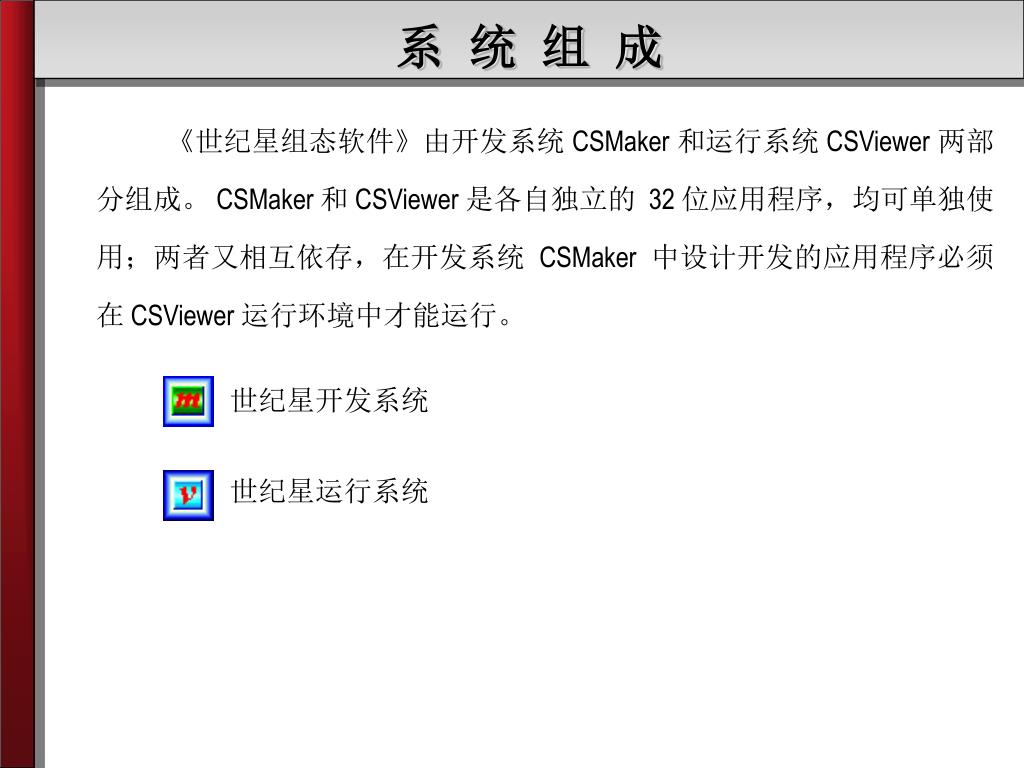

系 统 组 成 《世纪星组态软件》由开发系统 CSMaker 和运行系统 CSViewer 两部分组成。 CSMaker 和 CSViewer 是各自独立的 32 位应用程序,均可单独使用;两者又相互依存,在开发系统 CSMaker 中设计开发的应用程序必须在 CSViewer 运行环境中才能运行。 世纪星开发系统 世纪星运行系统

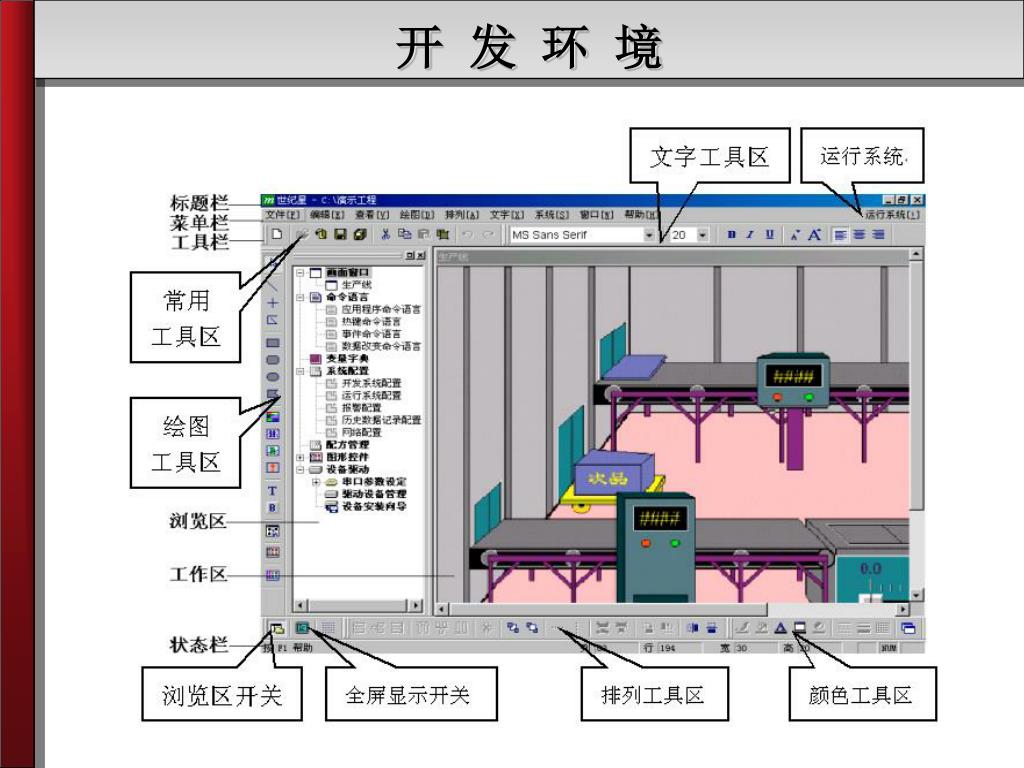

开 发 系 统 《世纪星组态软件》开发系统 CSMaker 是其应用程序的集成开发环境。软件开发者在这个环境中完成图形界面的设计、数据库定义、动画连接等。开发系统具有先进完善的图形生成功能;数据库中有多种数据类型,能合理地抽象控制对象的特性,对数据的报警、趋势曲线、历史数据记录、安全防范等重要功能有简单的操作办法。利用图形控件功能可以大大减少设计界面的时间,从整体上提高工控软件的质量。

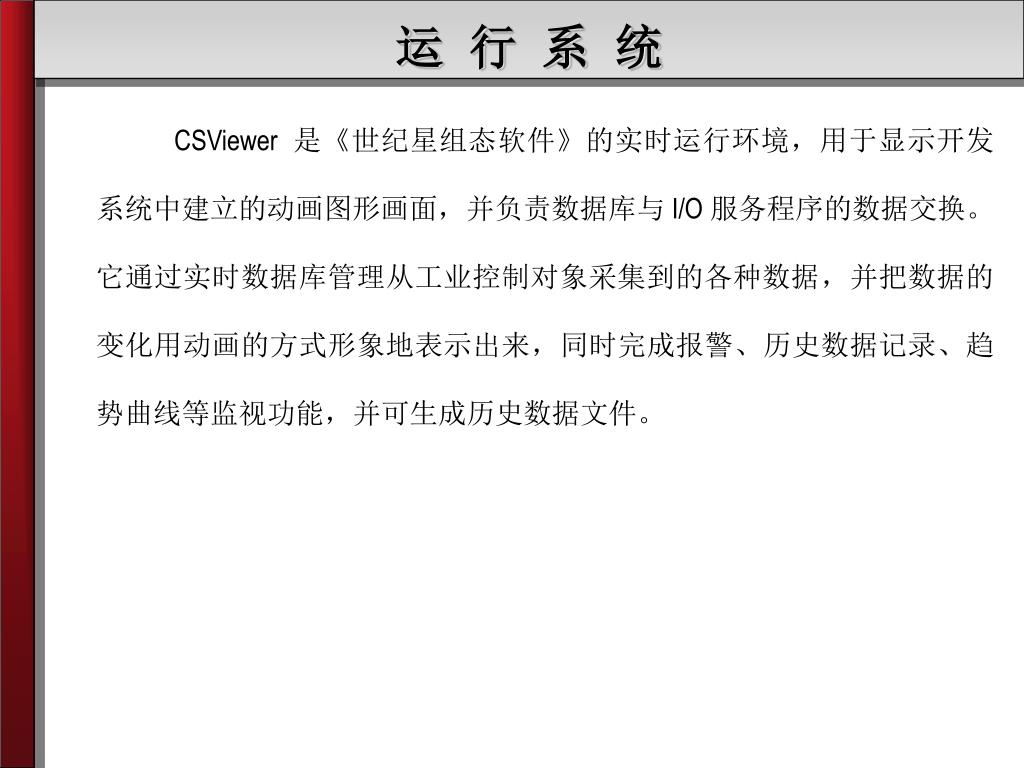

运 行 系 统 CSViewer 是《世纪星组态软件》的实时运行环境,用于显示开发系统中建立的动画图形画面,并负责数据库与 I/O 服务程序的数据交换。它通过实时数据库管理从工业控制对象采集到的各种数据,并把数据的变化用动画的方式形象地表示出来,同时完成报警、历史数据记录、趋势曲线等监视功能,并可生成历史数据文件。

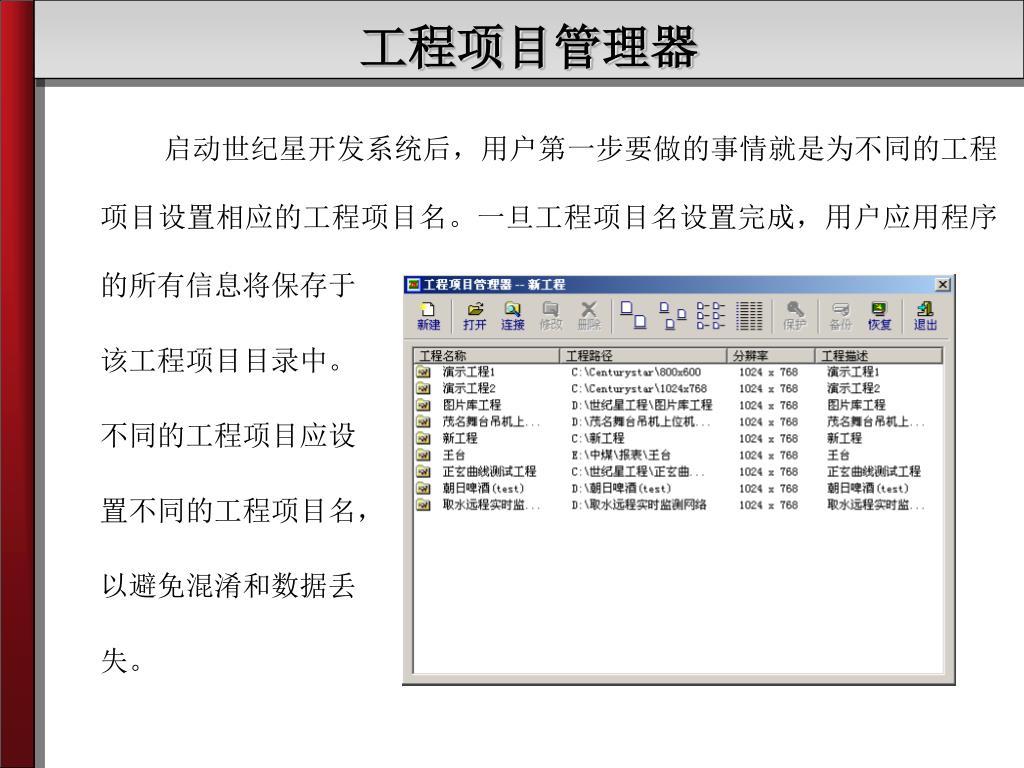

工程项目管理器 启动世纪星开发系统后,用户第一步要做的事情就是为不同的工程项目设置相应的工程项目名。一旦工程项目名设置完成,用户应用程序的所有信息将保存于 该工程项目目录中。 不同的工程项目应设 置不同的工程项目名, 以避免混淆和数据丢 失。

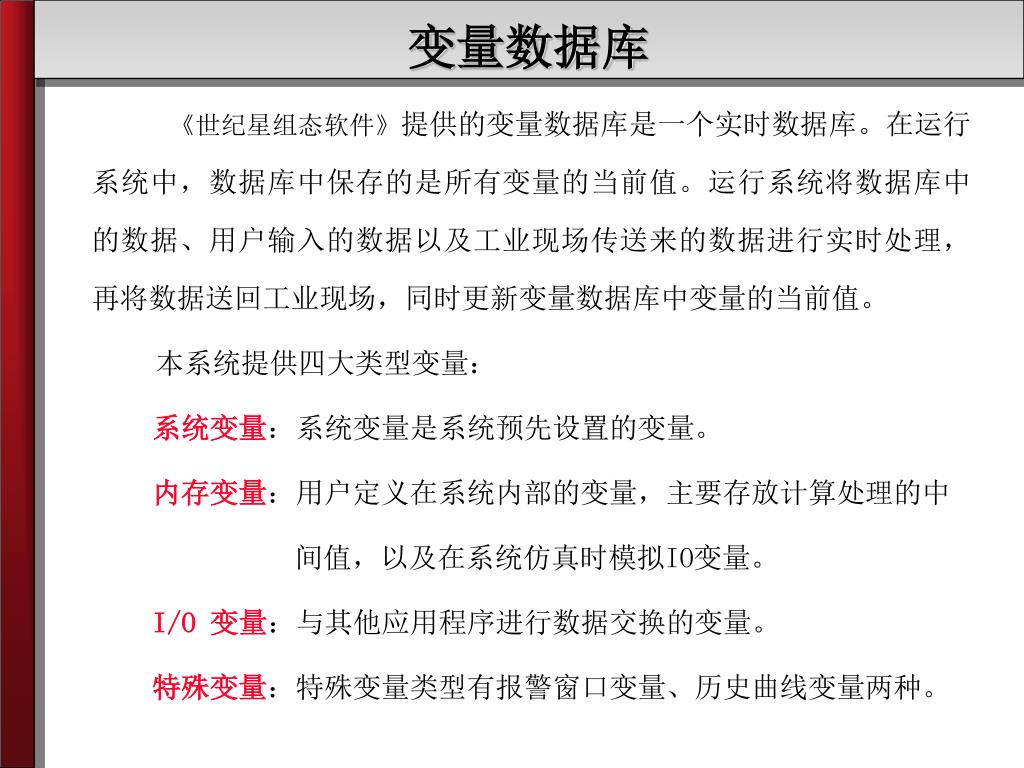

变量数据库 《世纪星组态软件》提供的变量数据库是一个实时数据库。在运行系统中,数据库中保存的是所有变量的当前值。运行系统将数据库中的数据、用户输入的数据以及工业现场传送来的数据进行实时处理,再将数据送回工业现场,同时更新变量数据库中变量的当前值。 本系统提供四大类型变量: 系统变量:系统变量是系统预先设置的变量。 内存变量:用户定义在系统内部的变量,主要存放计算处理的中 间值,以及在系统仿真时模拟IO变量。 I/O 变量:与其他应用程序进行数据交换的变量。 特殊变量:特殊变量类型有报警窗口变量、历史曲线变量两种。

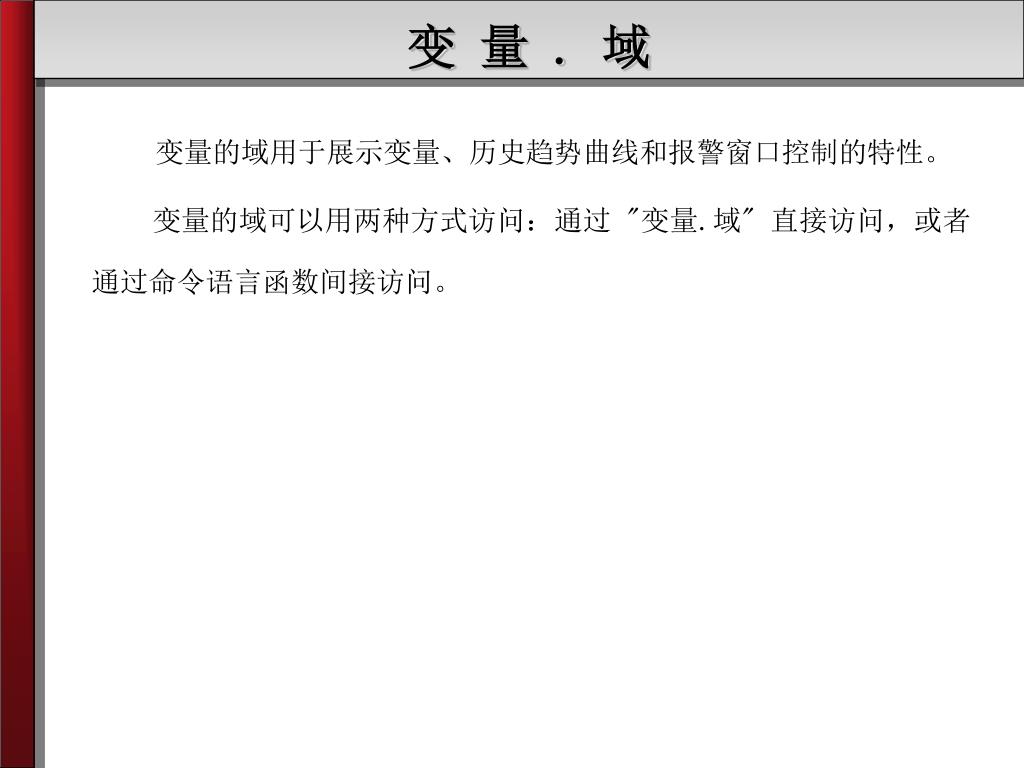

变 量 . 域 变量的域用于展示变量、历史趋势曲线和报警窗口控制的特性。 变量的域可以用两种方式访问:通过 "变量.域" 直接访问,或者通过命令语言函数间接访问。

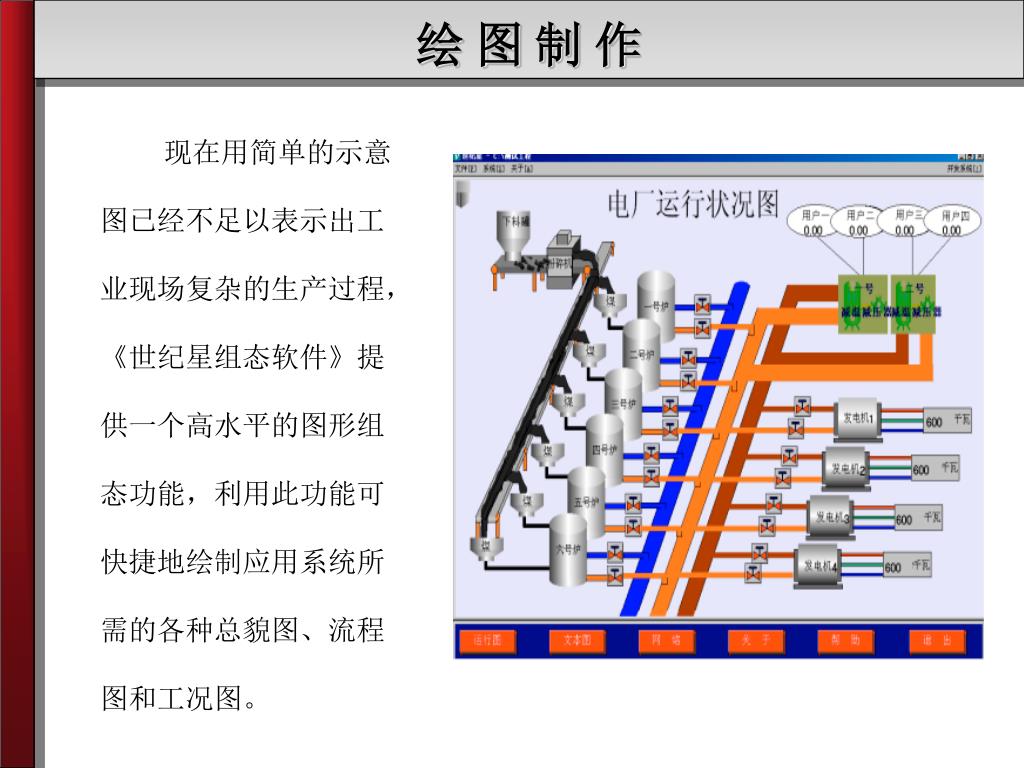

绘 图 制 作 现在用简单的示意 图已经不足以表示出工 业现场复杂的生产过程, 《世纪星组态软件》提 供一个高水平的图形组 态功能,利用此功能可 快捷地绘制应用系统所 需的各种总貌图、流程 图和工况图。

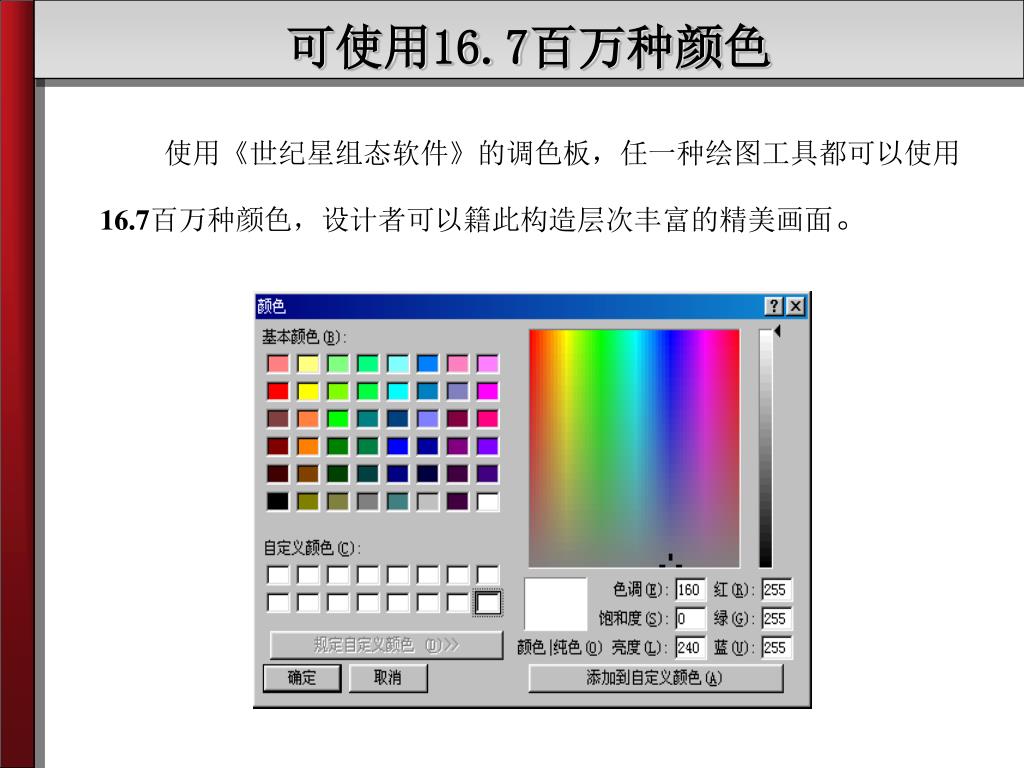

可使用16.7百万种颜色 使用《世纪星组态软件》的调色板,任一种绘图工具都可以使用 16.7百万种颜色,设计者可以籍此构造层次丰富的精美画面。

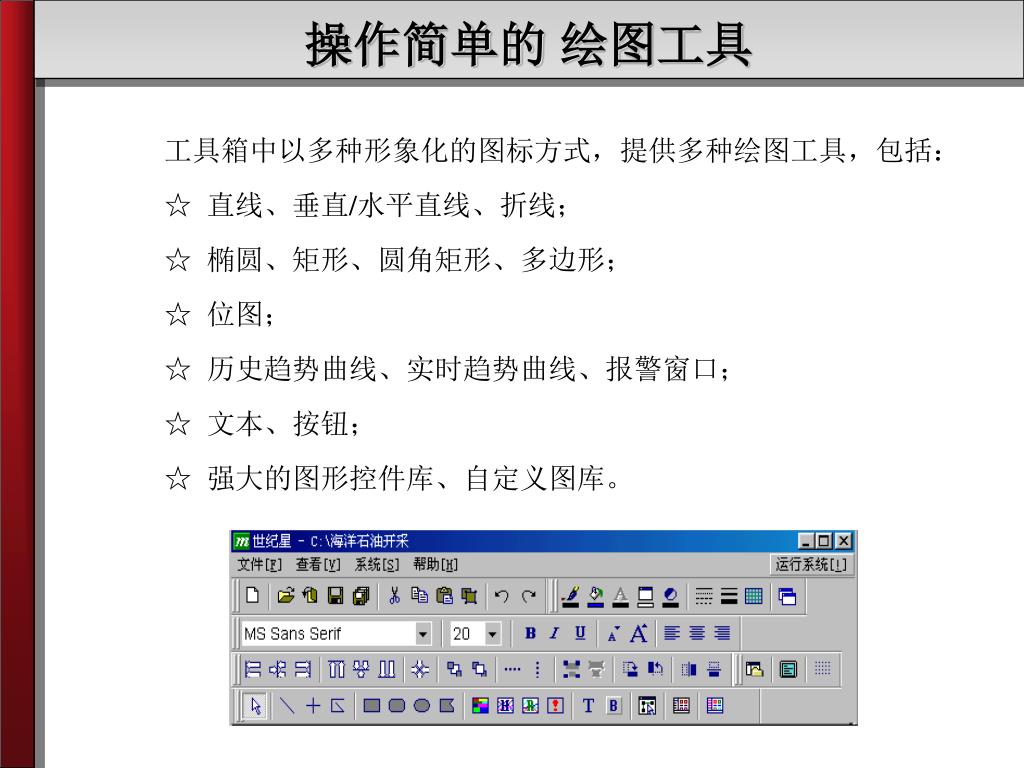

操作简单的 绘图工具 工具箱中以多种形象化的图标方式,提供多种绘图工具,包括: ☆ 直线、垂直/水平直线、折线; ☆ 椭圆、矩形、圆角矩形、多边形; ☆ 位图; ☆ 历史趋势曲线、实时趋势曲线、报警窗口; ☆ 文本、按钮; ☆ 强大的图形控件库、自定义图库。

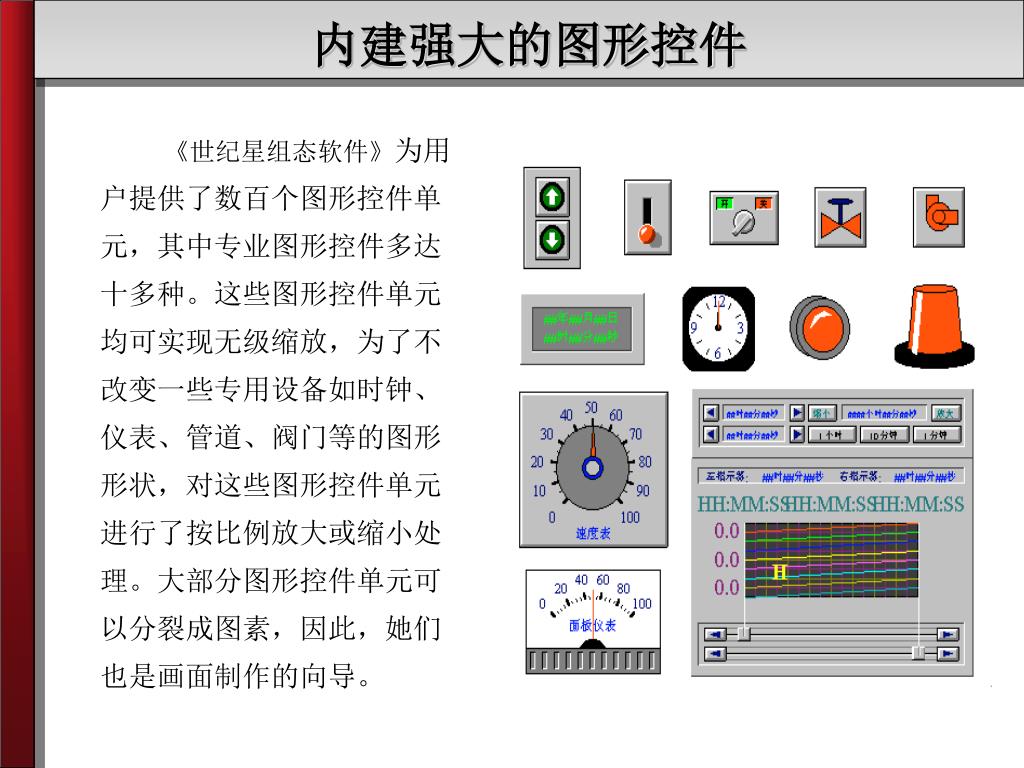

内建强大的图形控件 《世纪星组态软件》为用户提供了数百个图形控件单元,其中专业图形控件多达十多种。这些图形控件单元均可实现无级缩放,为了不改变一些专用设备如时钟、仪表、管道、阀门等的图形形状,对这些图形控件单元进行了按比例放大或缩小处理。大部分图形控件单元可以分裂成图素,因此,她们也是画面制作的向导。

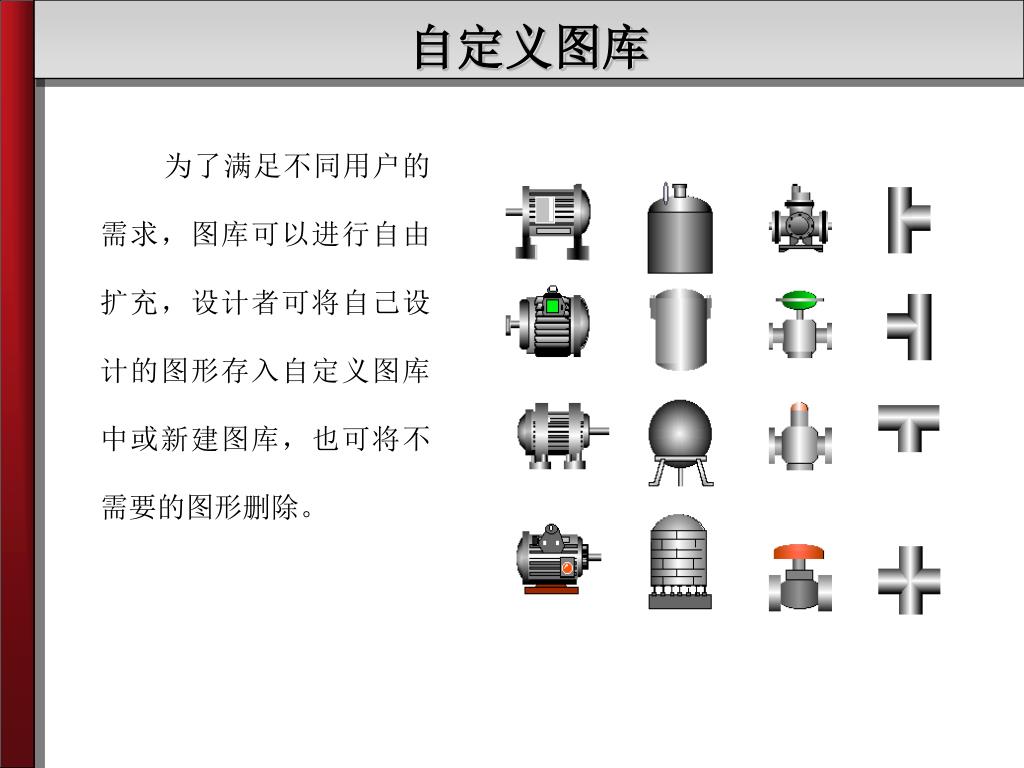

自定义图库 为了满足不同用户的需求,图库可以进行自由扩充,设计者可将自己设计的图形存入自定义图库中或新建图库,也可将不需要的图形删除。
导 入 图 像 《世纪星 组态软件》能 导入15种图形 格式的图像文 件。

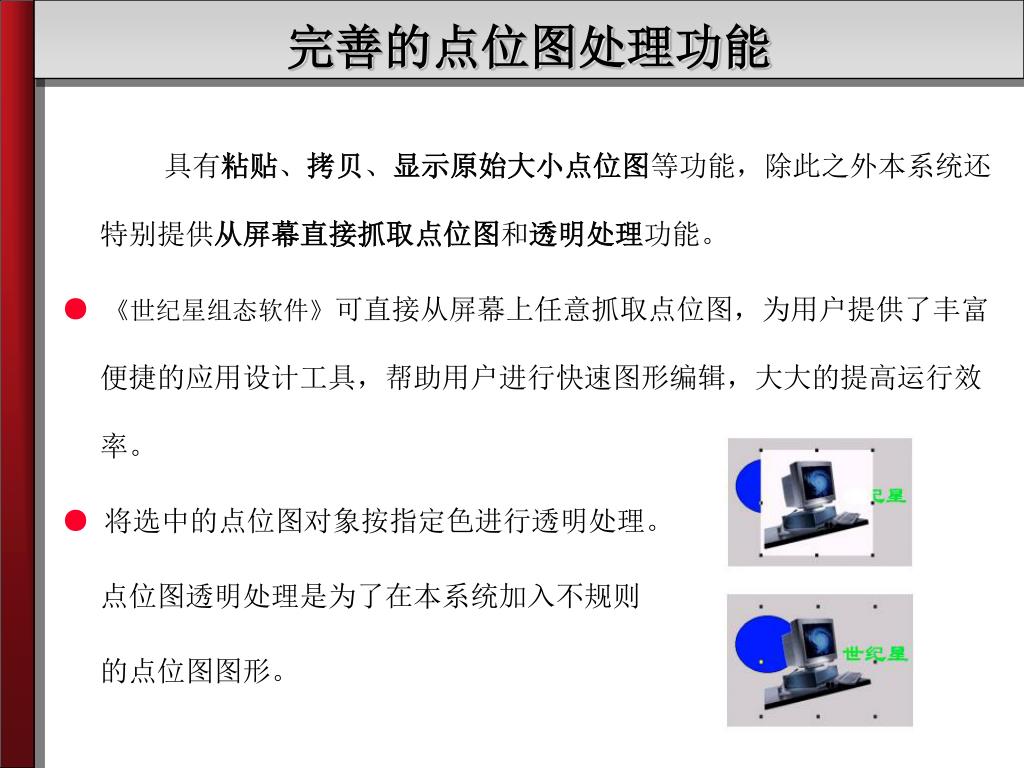

完善的点位图处理功能 具有粘贴、拷贝、显示原始大小点位图等功能,除此之外本系统还特别提供从屏幕直接抓取点位图和透明处理功能。 ● 《世纪星组态软件》可直接从屏幕上任意抓取点位图,为用户提供了丰富便捷的应用设计工具,帮助用户进行快速图形编辑,大大的提高运行效率。 ● 将选中的点位图对象按指定色进行透明处理。 点位图透明处理是为了在本系统加入不规则 的点位图图形。

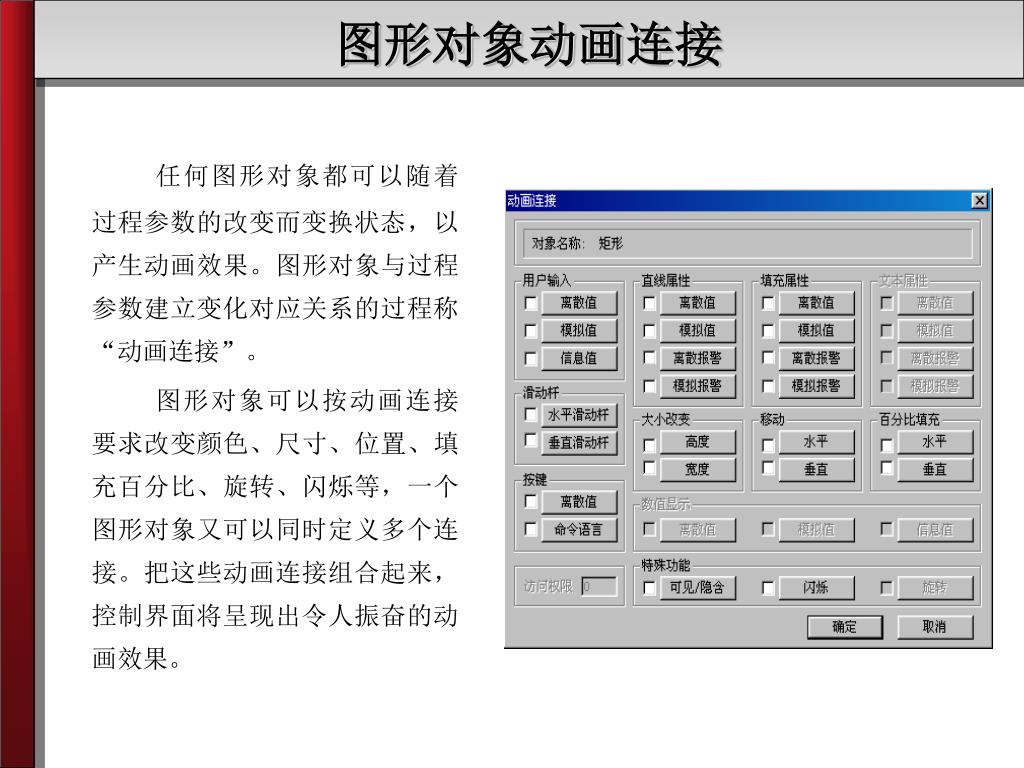

图形对象动画连接 任何图形对象都可以随着过程参数的改变而变换状态,以产生动画效果。图形对象与过程参数建立变化对应关系的过程称“动画连接”。 图形对象可以按动画连接要求改变颜色、尺寸、位置、填充百分比、旋转、闪烁等,一个图形对象又可以同时定义多个连接。把这些动画连接组合起来,控制界面将呈现出令人振奋的动画效果。
超强命令语言 《世纪星组态软件》 可以快速构造一个完善的 “监控和数据采集系统”。 除了在定义动画连接时支 持连接表达,还允许用户 自定义命令语言来驱动应 用程序,极大的增强了应用程序的灵活性。命令语言既和 C 语言一样简练、灵活,同时又具有 Basic 语言易学易用的特点。

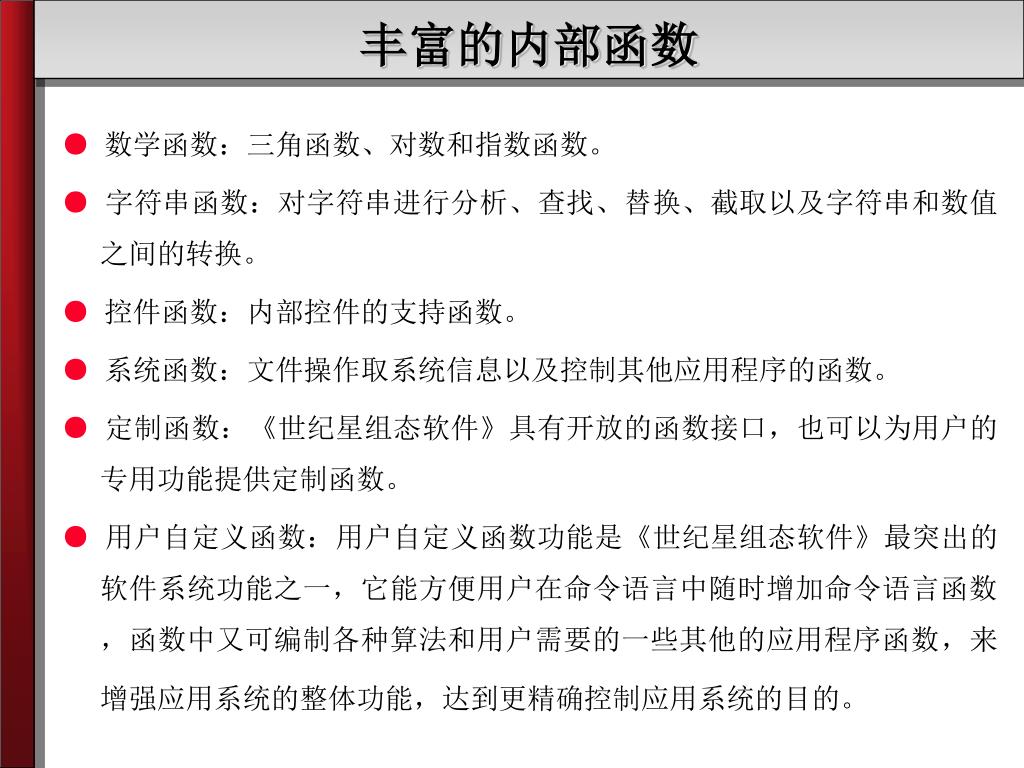

丰富的内部函数 ● 数学函数:三角函数、对数和指数函数。 ● 字符串函数:对字符串进行分析、查找、替换、截取以及字符串和数值之间的转换。 ● 控件函数:内部控件的支持函数。 ● 系统函数:文件操作取系统信息以及控制其他应用程序的函数。 ● 定制函数:《世纪星组态软件》具有开放的函数接口,也可以为用户的专用功能提供定制函数。 ● 用户自定义函数:用户自定义函数功能是《世纪星组态软件》最突出的软件系统功能之一,它能方便用户在命令语言中随时增加命令语言函数,函数中又可编制各种算法和用户需要的一些其他的应用程序函数,来增强应用系统的整体功能,达到更精确控制应用系统的目的。

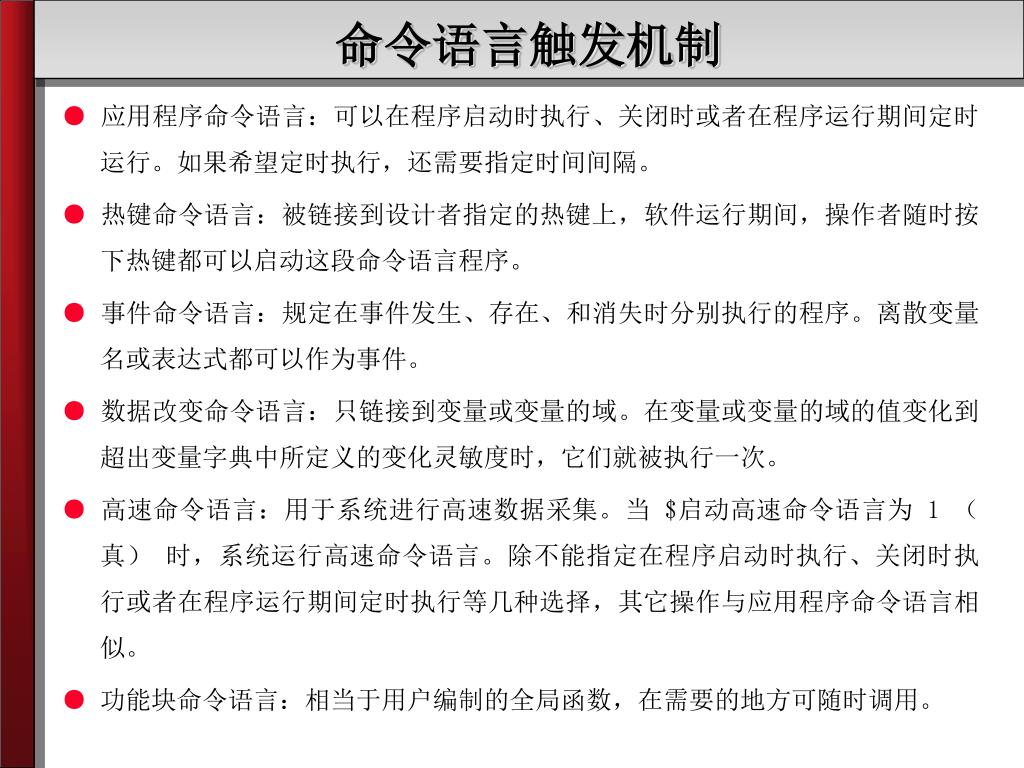

命令语言触发机制 ● 应用程序命令语言:可以在程序启动时执行、关闭时或者在程序运行期间定时运行。如果希望定时执行,还需要指定时间间隔。 ● 热键命令语言:被链接到设计者指定的热键上,软件运行期间,操作者随时按下热键都可以启动这段命令语言程序。 ● 事件命令语言:规定在事件发生、存在、和消失时分别执行的程序。离散变量名或表达式都可以作为事件。 ● 数据改变命令语言:只链接到变量或变量的域。在变量或变量的域的值变化到超出变量字典中所定义的变化灵敏度时,它们就被执行一次。 ● 高速命令语言:用于系统进行高速数据采集。当 $启动高速命令语言为 1 (真) 时,系统运行高速命令语言。除不能指定在程序启动时执行、关闭时执行或者在程序运行期间定时执行等几种选择,其它操作与应用程序命令语言相似。 ● 功能块命令语言:相当于用户编制的全局函数,在需要的地方可随时调用。

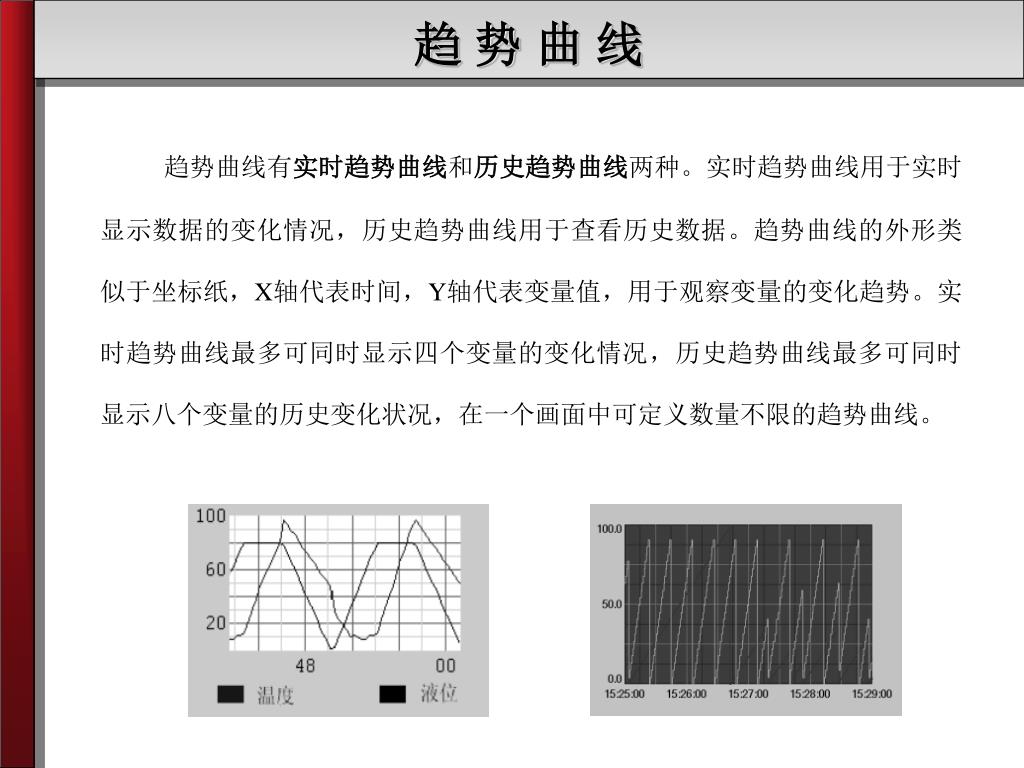

趋 势 曲 线 趋势曲线有实时趋势曲线和历史趋势曲线两种。实时趋势曲线用于实时显示数据的变化情况,历史趋势曲线用于查看历史数据。趋势曲线的外形类似于坐标纸,X轴代表时间,Y轴代表变量值,用于观察变量的变化趋势。实时趋势曲线最多可同时显示四个变量的变化情况,历史趋势曲线最多可同时显示八个变量的历史变化状况,在一个画面中可定义数量不限的趋势曲线。

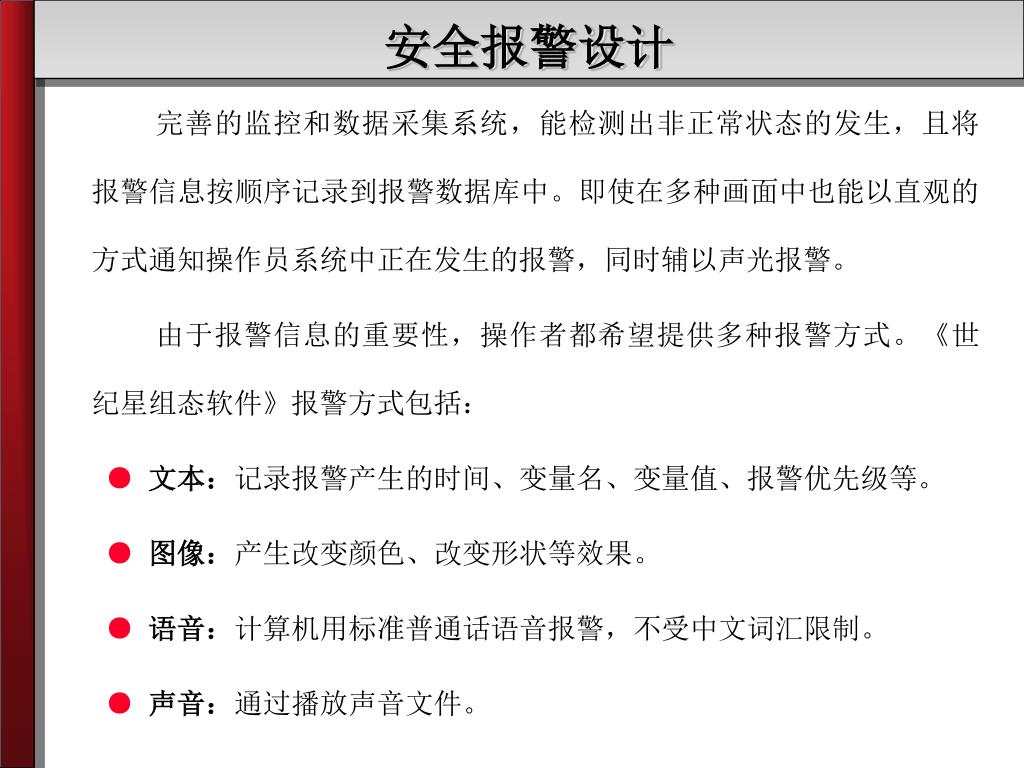

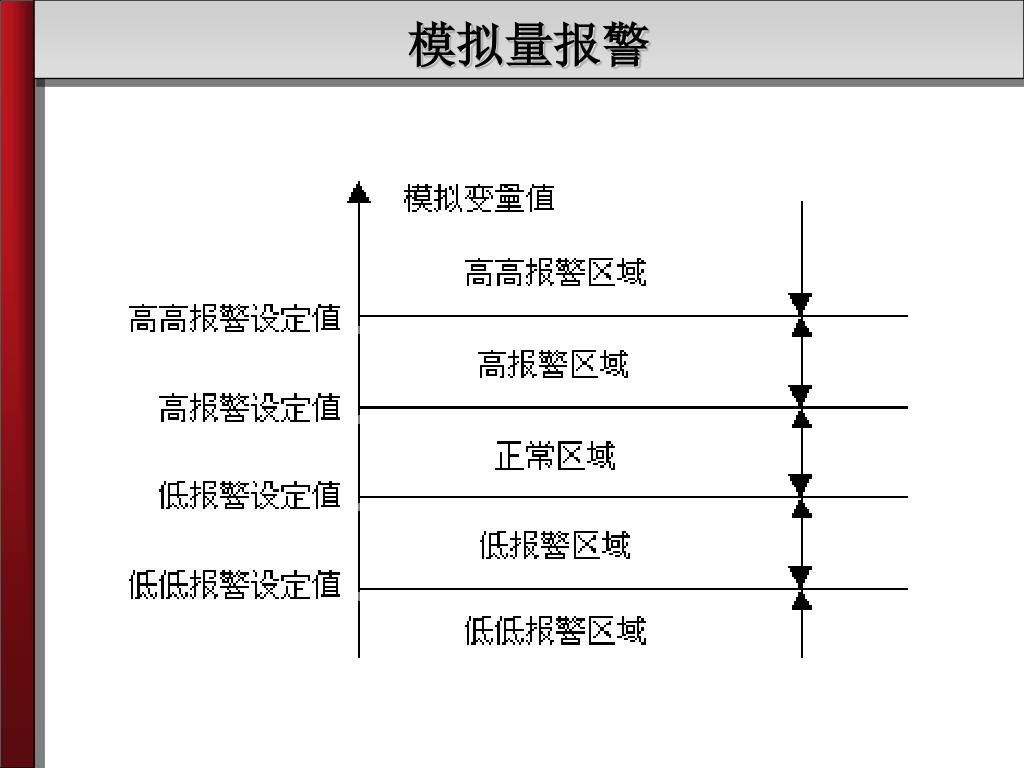

安全报警设计 完善的监控和数据采集系统,能检测出非正常状态的发生,且将报警信息按顺序记录到报警数据库中。即使在多种画面中也能以直观的方式通知操作员系统中正在发生的报警,同时辅以声光报警。 由于报警信息的重要性,操作者都希望提供多种报警方式。《世纪星组态软件》报警方式包括: ● 文本:记录报警产生的时间、变量名、变量值、报警优先级等。 ● 图像:产生改变颜色、改变形状等效果。 ● 语音:计算机用标准普通话语音报警,不受中文词汇限制。 ● 声音:通过播放声音文件。

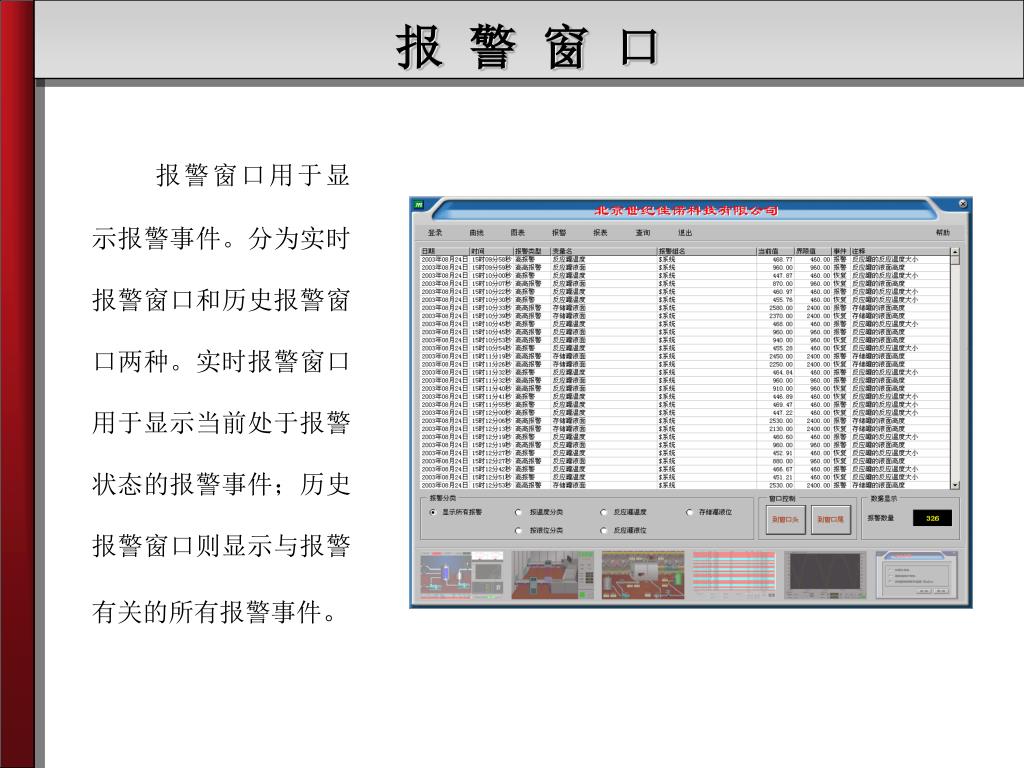

报 警 窗 口 报警窗口用于显示报警事件。分为实时报警窗口和历史报警窗口两种。实时报警窗口用于显示当前处于报警状态的报警事件;历史报警窗口则显示与报警有关的所有报警事件。
组 态 报 表 《世纪星组态软件》独有的组态报表功能,组态报表使用方便(类 似 Excel),功能 强大,不仅可以得 到实时报表和历史 报表(班报、日报、 月报、年报等), 而且,在报表中可 任意插入柱状图、 圆饼图、折线图、 散点图等 。
设 备 驱 动 《世纪星组态软件》的设备驱动采用OLE自动化(即COM组件)接口技术,使驱动程序和《世纪星组态软件》有机的整合在一起,实现数据采集和实时控制。 《世纪星组态软件》支持数千种硬件设备,包括 可编程控制器(PLC)、智能仪表、智能模块、变频器、板卡、网络、DDE、OPC、现场总线、有线 MODEM、无线 MODEM、伺服驱动等。

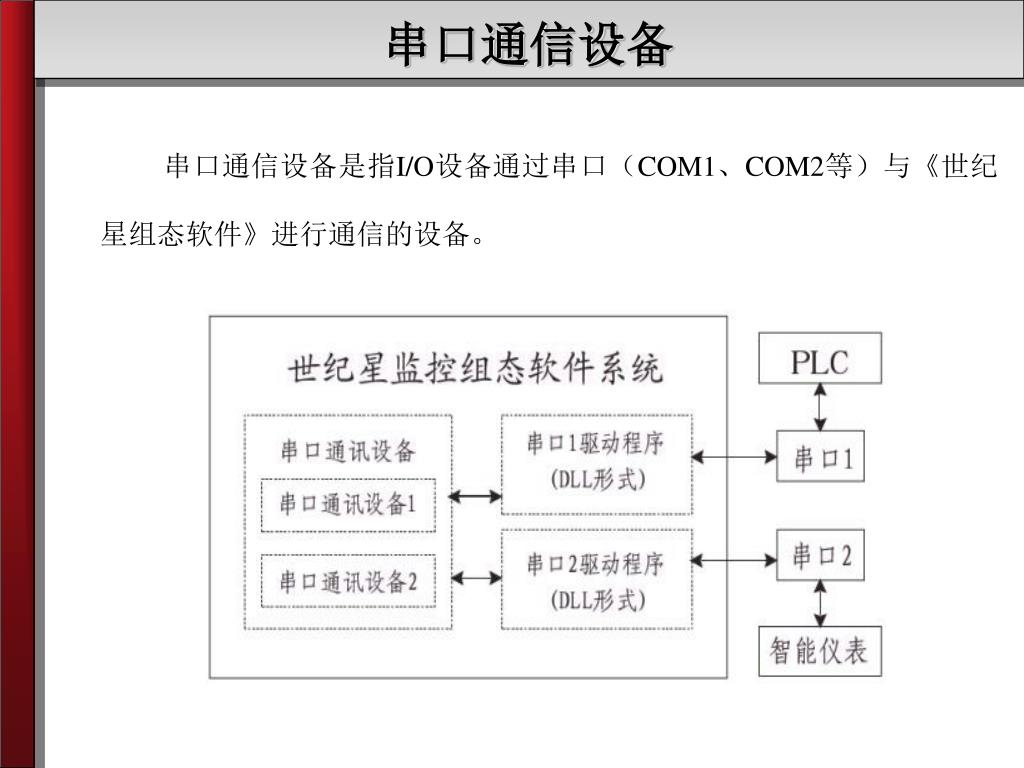

串口通信设备 串口通信设备是指I/O设备通过串口(COM1、COM2等)与《世纪星组态软件》进行通信的设备。

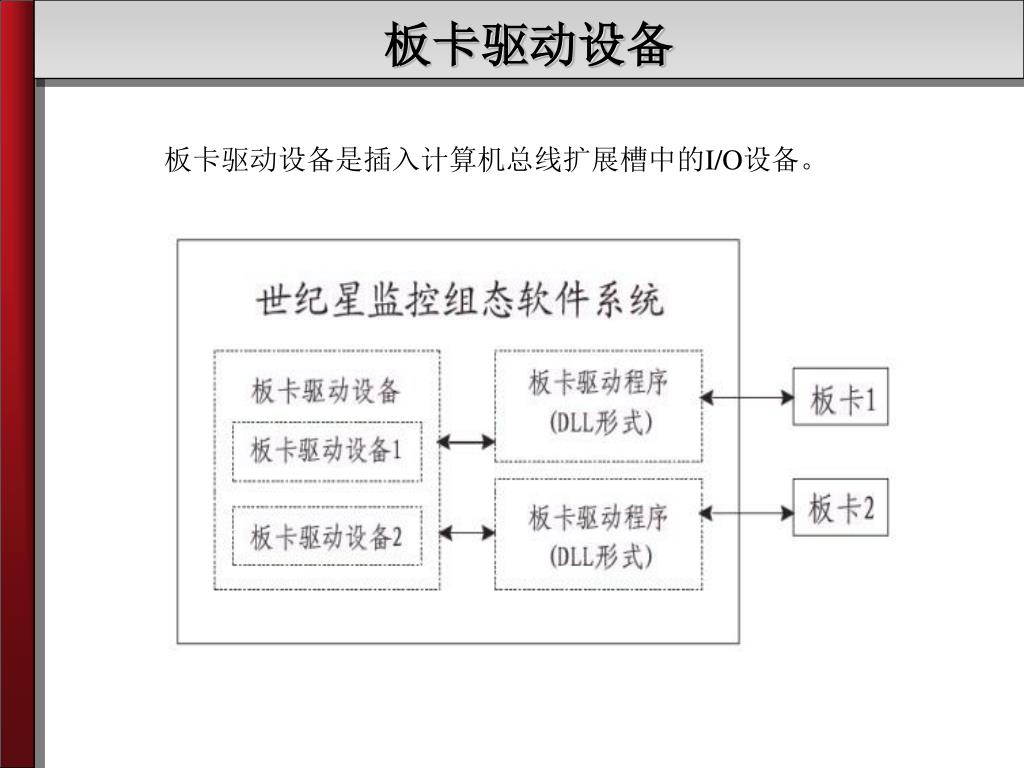

板卡驱动设备 板卡驱动设备是插入计算机总线扩展槽中的I/O设备。

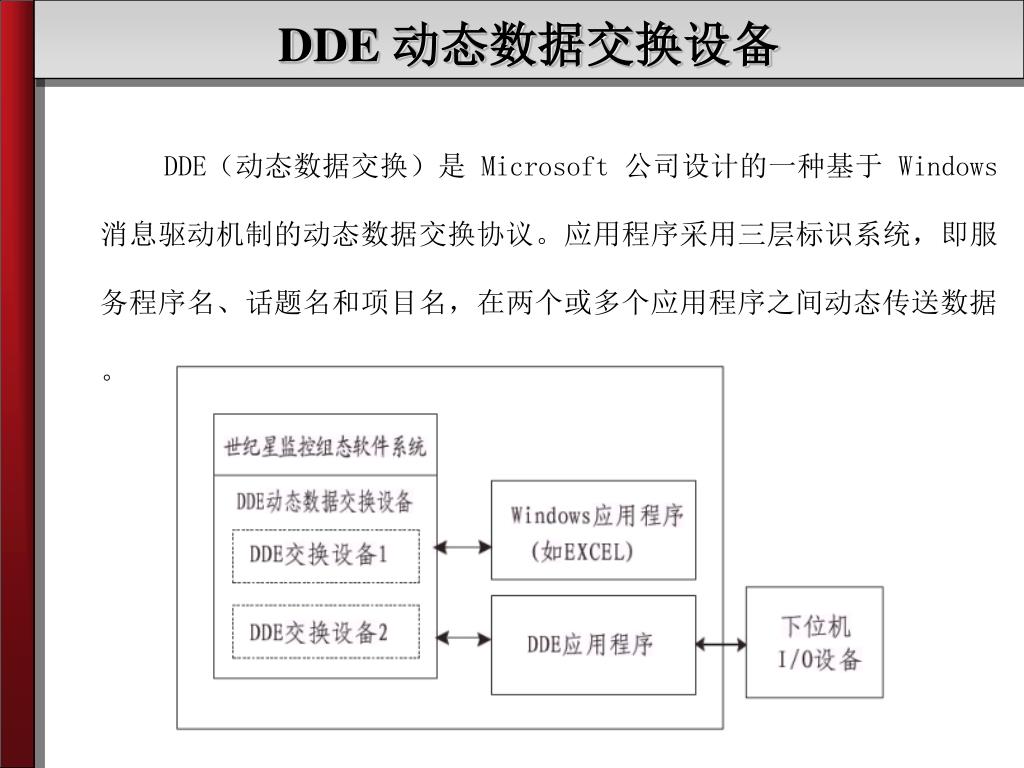

DDE 动态数据交换设备 DDE(动态数据交换)是 Microsoft 公司设计的一种基于 Windows 消息驱动机制的动态数据交换协议。应用程序采用三层标识系统,即服务程序名、话题名和项目名,在两个或多个应用程序之间动态传送数据。

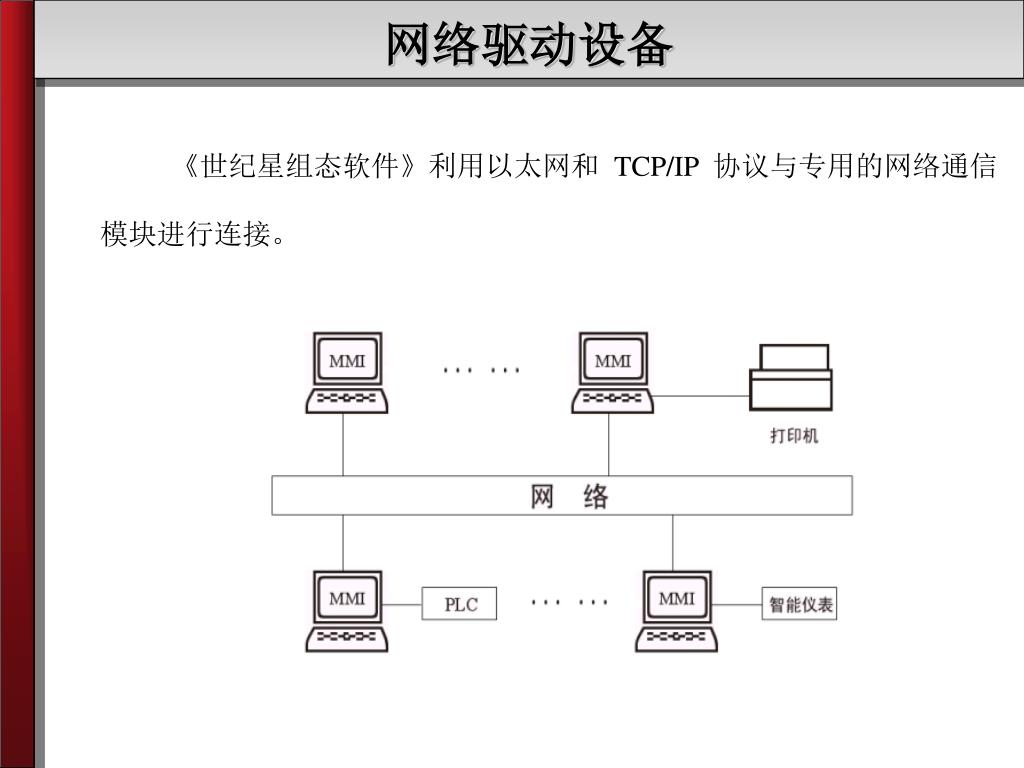

网络驱动设备 《世纪星组态软件》利用以太网和 TCP/IP 协议与专用的网络通信模块进行连接。

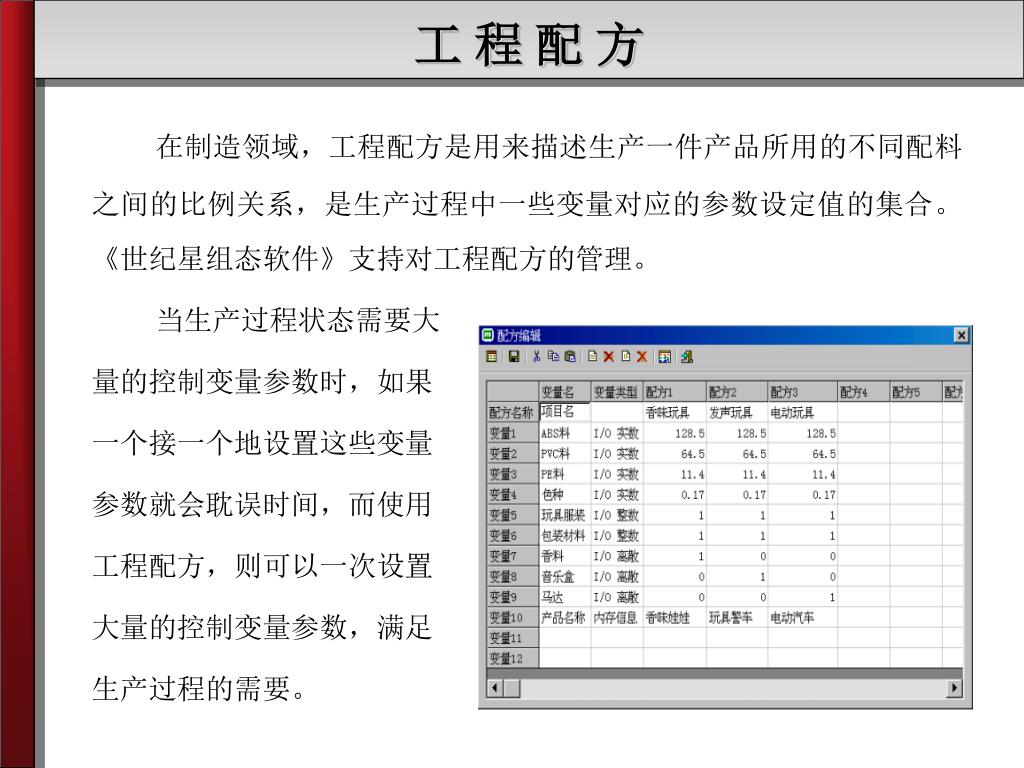

工 程 配 方 在制造领域,工程配方是用来描述生产一件产品所用的不同配料之间的比例关系,是生产过程中一些变量对应的参数设定值的集合。《世纪星组态软件》支持对工程配方的管理。 当生产过程状态需要大 量的控制变量参数时,如果 一个接一个地设置这些变量 参数就会耽误时间,而使用 工程配方,则可以一次设置 大量的控制变量参数,满足 生产过程的需要。

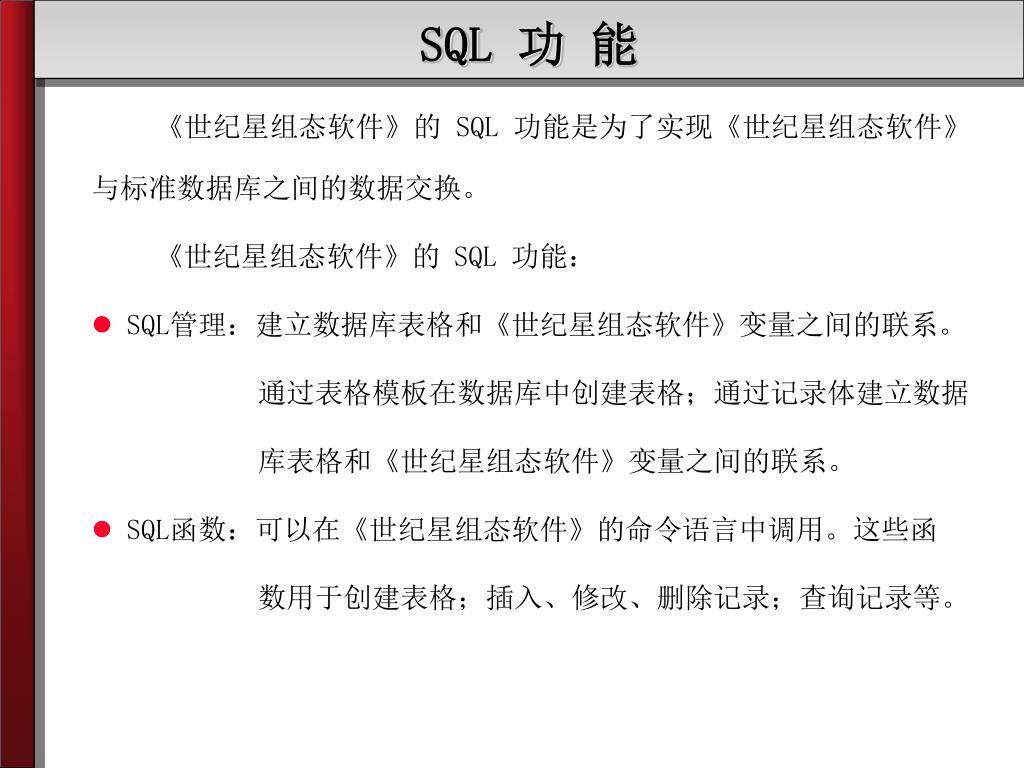

SQL 功 能 《世纪星组态软件》的 SQL 功能是为了实现《世纪星组态软件》与标准数据库之间的数据交换。 《世纪星组态软件》的 SQL 功能: SQL管理:建立数据库表格和《世纪星组态软件》变量之间的联系。 通过表格模板在数据库中创建表格;通过记录体建立数据 库表格和《世纪星组态软件》变量之间的联系。 SQL函数:可以在《世纪星组态软件》的命令语言中调用。这些函 数用于创建表格;插入、修改、删除记录;查询记录等。

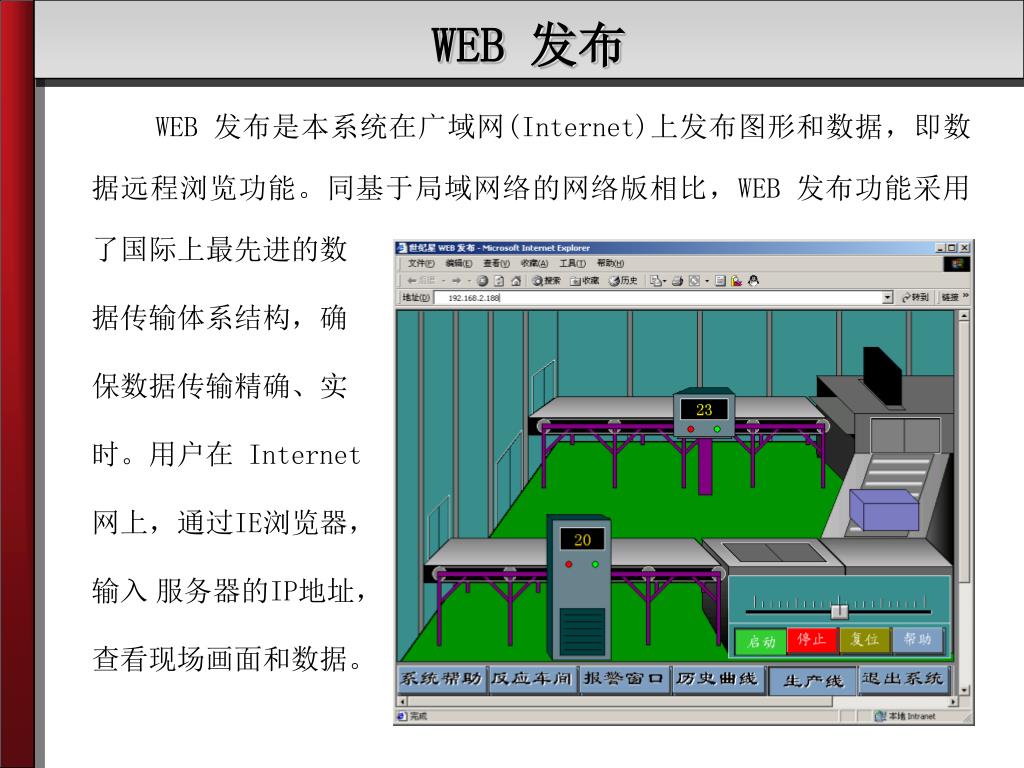

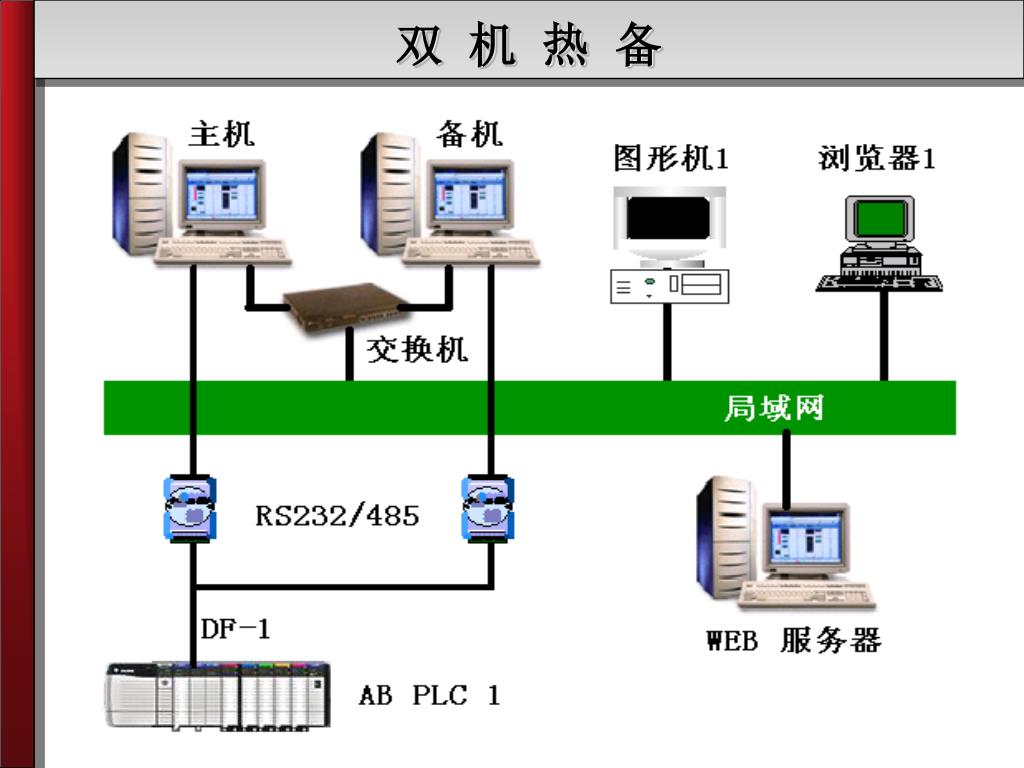

WEB 发布 WEB 发布 WEB 发布是本系统在广域网(Internet)上发布图形和数据,即数据远程浏览功能。同基于局域网络的网络版相比,WEB 发布功能采用了国际上最先进的数 据传输体系结构,确 保数据传输精确、实 时。用户在 Internet 网上,通过IE浏览器, 输入 服务器的IP地址, 查看现场画面和数据。
安 全 性 能 对于不同类型的用户共同使用的大型复杂应用,就需解决好授权与安全性问题。《世纪星组态软件》采用了分级保护策略。应用系统中每一个操作元素都可以被指定保护级别,最高为 9999 级。当操作员登录到系统上后,应用系统将自动禁止操作者的超级别操作。

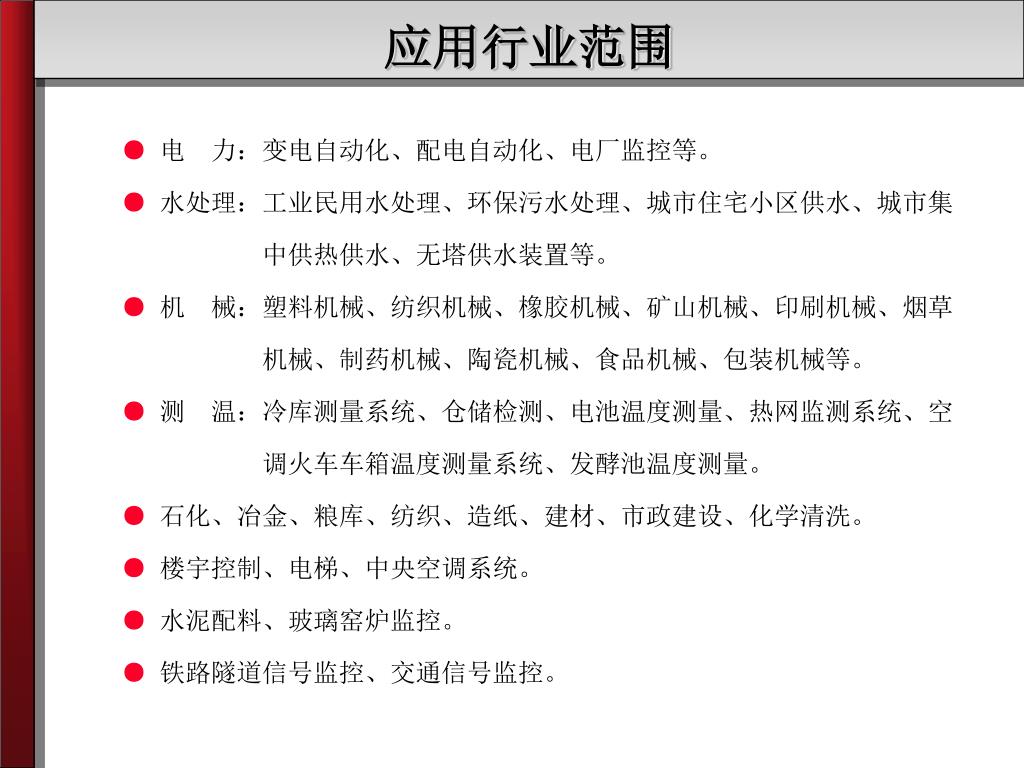

应用行业范围 ● 电 力:变电自动化、配电自动化、电厂监控等。 ● 水处理:工业民用水处理、环保污水处理、城市住宅小区供水、城市集 中供热供水、无塔供水装置等。 ● 机 械:塑料机械、纺织机械、橡胶机械、矿山机械、印刷机械、烟草 机械、制药机械、陶瓷机械、食品机械、包装机械等。 ● 测 温:冷库测量系统、仓储检测、电池温度测量、热网监测系统、空 调火车车箱温度测量系统、发酵池温度测量。 ● 石化、冶金、粮库、纺织、造纸、建材、市政建设、化学清洗。 ● 楼宇控制、电梯、中央空调系统。 ● 水泥配料、玻璃窑炉监控。 ● 铁路隧道信号监控、交通信号监控。

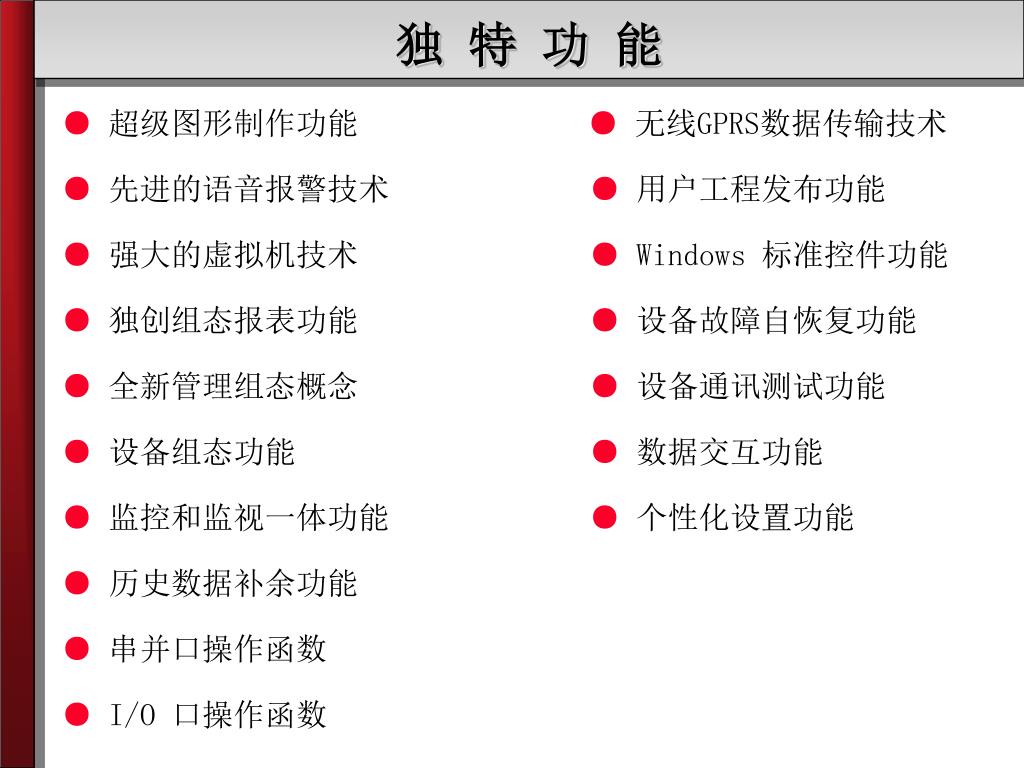

独 特 功 能 ● 超级图形制作功能● 无线GPRS数据传输技术 ● 先进的语音报警技术● 用户工程发布功能 ● 强大的虚拟机技术● Windows 标准控件功能 ● 独创组态报表功能● 设备故障自恢复功能 ● 全新管理组态概念● 设备通讯测试功能 ● 设备组态功能● 数据交互功能 ● 监控和监视一体功能● 个性化设置功能 ● 历史数据补余功能 ● 串并口操作函数 ● I/O 口操作函数
谢谢! 北京世纪长秋科技有限公司 www.chncla.com
