Кран шаровой НКШ А10

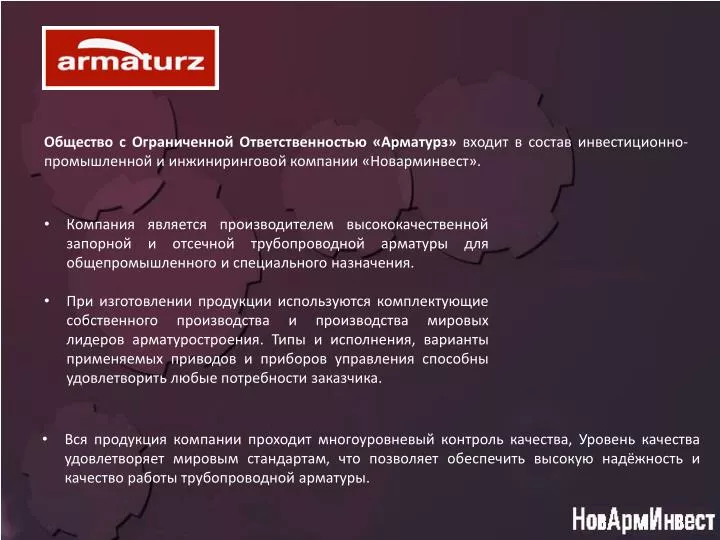

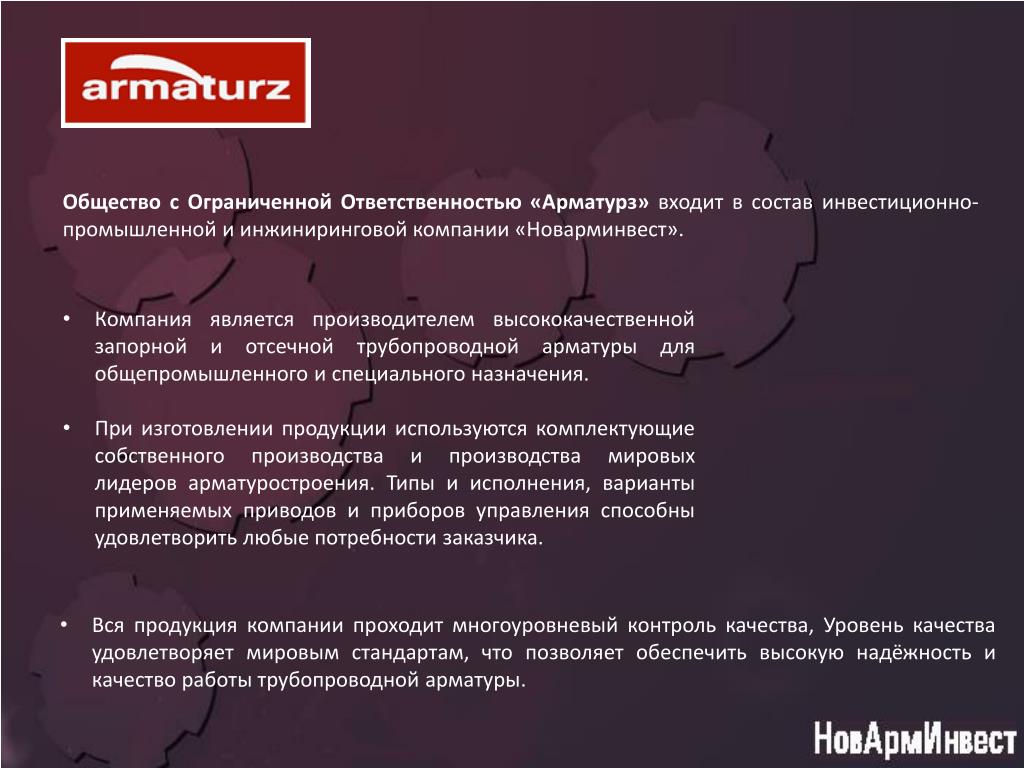

1. Общество с Ограниченной Ответственностью «Арматурз» входит в состав инвестиционно-промышленной и инжиниринговой компании «Новарминвест». • Компания является производителем высококачественной запорной и отсечной трубопроводной арматуры для общепромышленного и специального назначения. • При изготовлении продукции используются комплектующие собственного производства и производства мировых лидеров арматуростроения. Типы и исполнения, варианты применяемых приводов и приборов управления способны удовлетворить любые потребности заказчика. • Вся продукция компании проходит многоуровневый контроль качества, Уровень качества удовлетворяет мировым стандартам, что позволяет обеспечить высокую надёжность и качество работы трубопроводной арматуры.

2. Кран шаровой НКШ А10 Краны шаровые НКШ А10 предназначены для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел, нефти, газа, нефтепродуктов, неагрессивных жидких и газообразных сред. • Конструкция: • Условный диаметр: от 15 до 400 мм • Номинальное давление: PN до 4,0 Мпа • (PN 6,3 МПа; 10,0 МПа по запросу) • Температура рабочей среды: -60…+150оС; • (до +200оС (по запросу) • Материал корпуса: углеродистая сталь; хладостойкая легированная сталь; нержавеющая сталь; специальные сплавы по заказу • Затвор с мягким уплотнением • Исполнение: плавающий шар;полнопроходный корпус; усиленное сальниковое уплотнение; разъёмный корпус, состоящий из 2-х частей • Присоединение: бесфланцевое; фланцевое; сварное • Основные опции: • Криогенное исполнение • Требования NACEКласс герметичности: «А» по ГОСТ 9544 • Климатическое исполнение: УХЛ1 или ХЛ1, ГОСТ 15150 • Исполнения для применения на коррозионных и абразивных средах

3. Кран шаровой НКШ А10

4. Кран шаровой НКШ B10 Краны шаровые НКШ В10 предназначены для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел, нефти, газа, нефтепродуктов, неагрессивных жидких и газообразных сред • Конструкция: • Условный диаметр: от 15 до 1000 мм • Номинальное давление: PN до 4,0 Мпа • (PN6,3.. 25,0 МПа по запросу) • Температура рабочей среды: -60…+150оС; • (до +450оС (по запросу) • Материал корпуса: углеродистая сталь; хладостойкая легированная сталь; нержавеющая сталь; специальные сплавы по заказу • Затвор с мягким уплотнением, с уплотнением «металл по металлу» • Исполнение: шар в опорах; полнопроходный корпус; двойное сальниковое уплотнение; разъёмный корпус, состоящий из 3-х частей; саморазгружающиеся сёдла • Присоединение: бесфланцевое; фланцевое; сварное • Основные опции: • Криогенное исполнение • Требования NACEКласс герметичности: «А» по ГОСТ 9544 • Климатическое исполнение: УХЛ1 или ХЛ1, ГОСТ 15150 • Исполнения для применения на коррозионных и абразивных средах • Контроль протечек • Соответствие API 6D

5. Кран шаровой НКШ B10

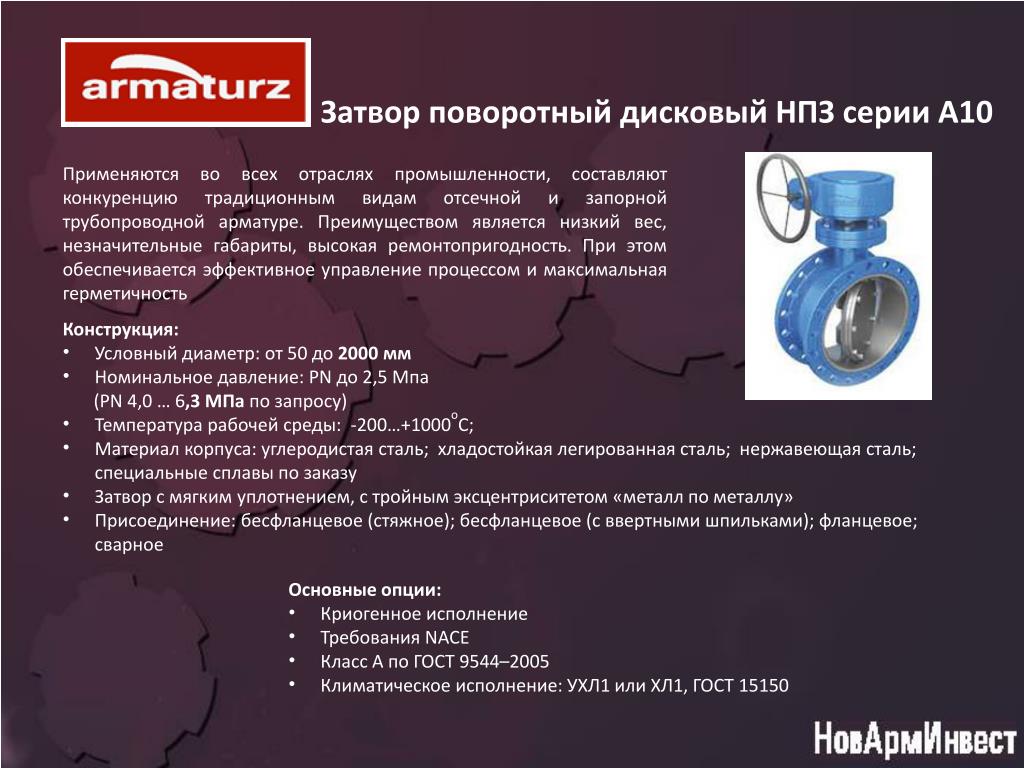

6. Затвор поворотный дисковый НПЗ серии А10 Применяются во всех отраслях промышленности, составляют конкуренцию традиционным видам отсечной и запорной трубопроводной арматуре. Преимуществом является низкий вес, незначительные габариты, высокая ремонтопригодность. При этом обеспечивается эффективное управление процессом и максимальная герметичность • Конструкция: • Условный диаметр: от 50 до 2000 мм • Номинальное давление: PN до 2,5 Мпа • (PN4,0 … 6,3 МПа по запросу) • Температура рабочей среды: -200…+1000оС; • Материал корпуса: углеродистая сталь; хладостойкая легированная сталь; нержавеющая сталь; специальные сплавы по заказу • Затвор с мягким уплотнением,с тройным эксцентриситетом «металл по металлу» • Присоединение: бесфланцевое (стяжное); бесфланцевое (с ввертными шпильками); фланцевое; сварное • Основные опции: • Криогенное исполнение • Требования NACE • Класс А по ГОСТ 9544–2005 • Климатическое исполнение: УХЛ1 или ХЛ1, ГОСТ 15150

7. Затвор поворотный дисковый НПЗ серии А10

8. Трубопроводная арматура может оснащаться ручными приводами, редукторами, пневмоприводами с различными приборами управления, электроприводами ведущих мировых производителей. • Продукция «Арматурз» имеет: • разрешительные документы государственных учреждений России на применение на опасных производственных объектах; • сертификаты соответствия ГОСТ Р; • сертификаты на взрывозащищенное оборудование; • санитарно-эпидемиологические заключения (гигиенические сертификаты); Работа с «Арматурз» обеспечивает заказчику оптимальные инженерные решения при выборе трубопроводной арматуры высокого уровня качества, оптимальные сроки поставки, конкурентоспособные цены и гибкий подход в вопросах оплаты и схемах поставки.

9. Комплексные поставки трубопроводной арматуры • Спецификация • Шаровые краны DN от 15 мм до 2000 мм, PN от 6 до 400 кгс/см2 • Затвор с мягким уплотнением • Затвор с уплотнением «металл по металлу» • Затвор с уплотнением «металл по металлу», шар с покрытием карбидом вольфрама и хрома • Дисковые затворы DN от 15 мм до 4000 мм, PN от 6 до 400 кгс/см2 • Затвор с уплотнением эластомером • Затвор с уплотнением PTFE • Затвор с уплотнением «металл по металлу» • Запорно-регулирующее исполнение • Сегментные клапаны DN от 25 мм до 4000 мм, PN от 6 до 400 кгс/см2 • Поршневые клапаны DN от 100мм до 2000 мм, PN от 10 до 100 кгс/см2 • Магнитные клапаны DN от 15мм до 150 мм, PN от 6 до 400 кгс/см2 • Обратные клапаны DN от 50мм до 1600 мм, PN от 10 до 400 кгс/см2 • Поворотные • Двойные поворотные • Осесимметричные • Приводы • Ручные (рычаг или редуктор) • Пневматические • Гидравлические • Пневмогидравлические • Электрические • Электрогидравлические

10. Комплексные поставки трубопроводной арматуры Краны шаровые Конструкция: с верхним входом, разборным и сварным корпусом, Разрабатывается в соответствии с API 6D с приводом или ручным управлением. Пожаробезопасность по API 607 Давление: PN6 до PN400 Диаметр:DN 25до DN 2000 Температура: от -200 до 1000оС

11. Комплексные поставки трубопроводной арматуры Краны шаровые

12. Комплексные поставки трубопроводной арматуры Краны шаровые

13. Комплексные поставки трубопроводной арматуры Затвор дисковый Конструкция:Три эксцентрик с мягким или металлическим уплотнением Давление: PN 6до PN 400 Температура: от -200 до 1000оС Диаметр: DN 25до DN 4000 Тип корпуса:зажимной и удлиненный тип, фланцевый и с концами под приварку Материалы:Черные, хладостойкие и жаропрочные стали, нержавеющие стали и сплавы

14. Комплексные поставки трубопроводной арматуры Сегментный клапан Конструкция: Три эксцентрик с мягким или металлическим уплотнением Давление: PN 6до PN 400 Диаметр: DN 25до DN 4000 Температура: от -200 до 1000оС Присоединение: Фланцевое и с концами под приварку Материал:Черные, хладостойкие и жаропрочные стали, нержавеющие стали и сплавы Привод: Гидравлический, пневматический, электрический и ручной редуктор

15. Комплексные поставки трубопроводной арматуры Приводы Ручной редуктор Пневматический привод Пневматический привод Гидравлический привод Электрический привод

16. Комплексные поставки трубопроводной арматуры • Тестирование • Визуальный контроль • Испытания на пожарную безопасность • Испытания статическим давлением на прочность корпуса • Испытания на герметичность воздухом и жидкостью • Климатические испытания • Испытания на работоспособность

17. Комплексные поставки трубопроводной арматуры Тестирование

18. Комплексные поставки трубопроводной арматуры Гарантии качества • DIN EN ISO 9001:2000 • API 6D, API 6F, API 607 • Ростехнадзор, ГОСТ Р • Изготовление продукции по DIN, ANSI или иным стандартам • 100 % выходной контроль качества
