赫格隆主要元件介绍

赫格隆主要元件介绍. 动力站主要元件. 1 、液压泵 2 、电机 3 、控制系统， Spider 控制器（可选） 4 、水冷冷却器（可选） 5 、油液过滤器（泄油） 6 、油液过滤器（回油） 7 、空气滤清器 8 、水阀（可选） 9 、接线盒 10 、吸油管指示器 11 、液位开关 12 、温度传感器 13 、油液加热器（可选） 14 、蓄能器（可选） 15 、液位计 16 、油箱排油阀 17 、油盘泄油堵头 18 、补油压力表 19 、工作压力表. 水冷器. 元件外形. 液压符号. 进水. 出油. 进油. 出水.

soyala
Download Presentation

赫格隆主要元件介绍

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 赫格隆主要元件介绍

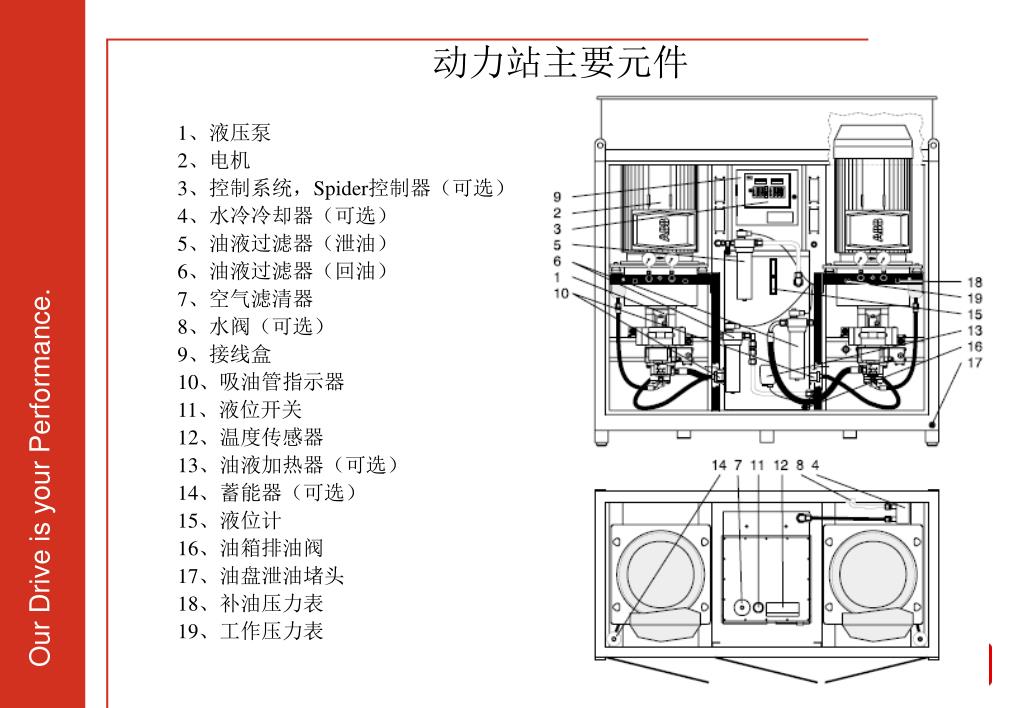

  2. 动力站主要元件 1、液压泵 2、电机 3、控制系统，Spider控制器（可选） 4、水冷冷却器（可选） 5、油液过滤器（泄油） 6、油液过滤器（回油） 7、空气滤清器 8、水阀（可选） 9、接线盒 10、吸油管指示器 11、液位开关 12、温度传感器 13、油液加热器（可选） 14、蓄能器（可选） 15、液位计 16、油箱排油阀 17、油盘泄油堵头 18、补油压力表 19、工作压力表

  3. 水冷器 元件外形 液压符号 进水 出油 进油 出水

  4. 风冷器（空气冷却器） 元件外形 电气符号 液压符号

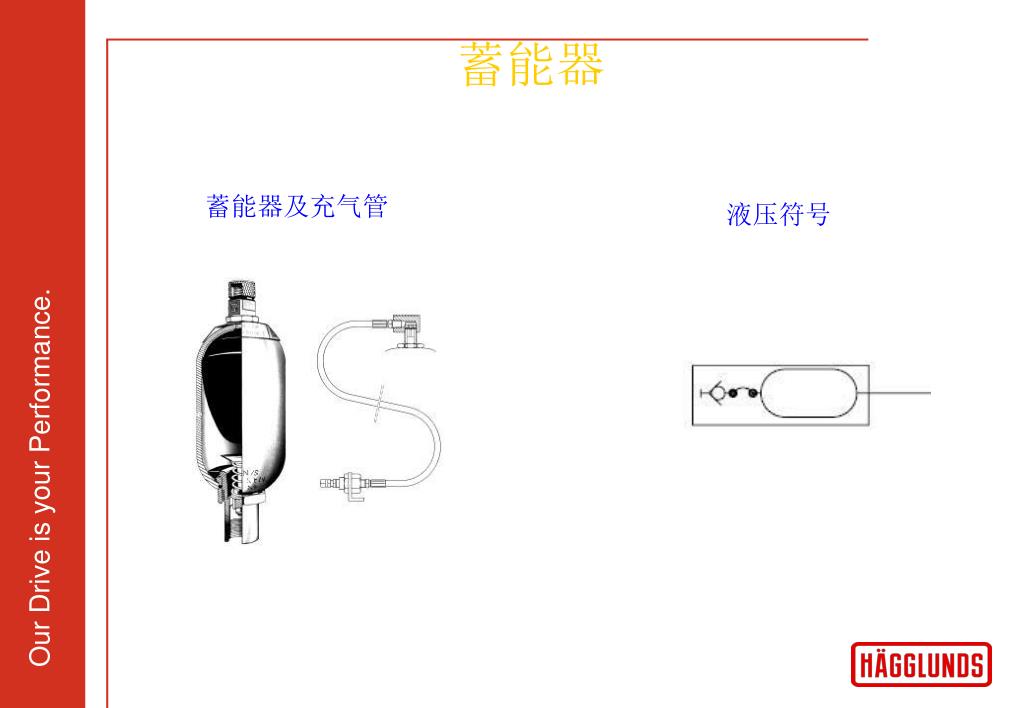

  5. 蓄能器 蓄能器及充气管 液压符号

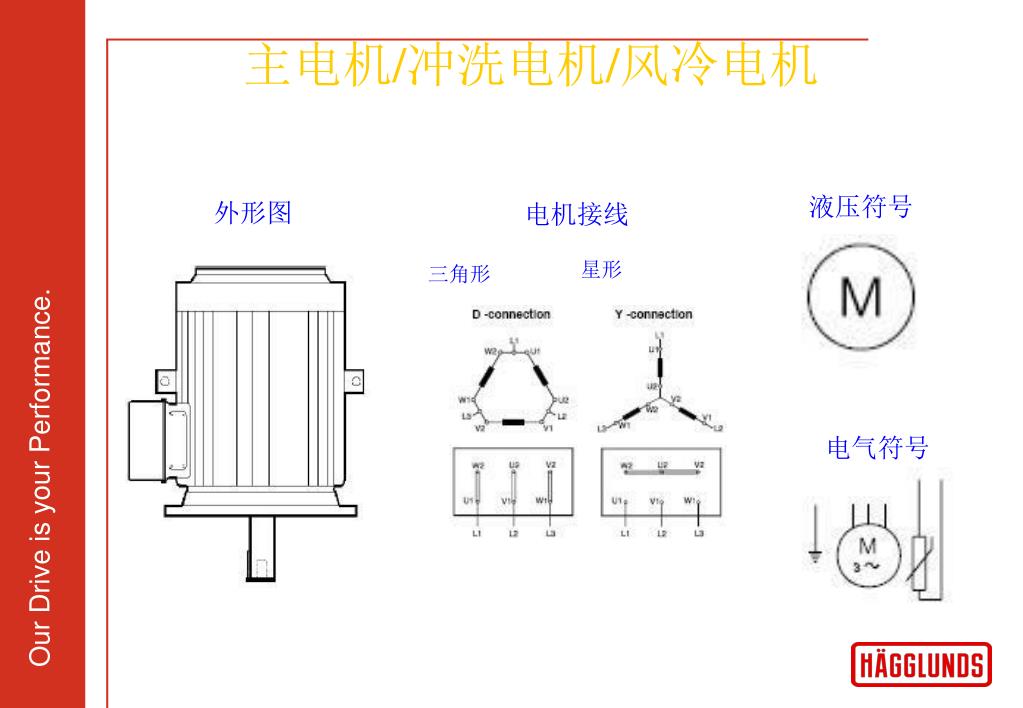

  6. 主电机/冲洗电机/风冷电机 液压符号 外形图 电机接线 星形 三角形 电气符号

  7. 电磁水阀 电磁水阀2 电磁水阀1 电气符号 液压符号

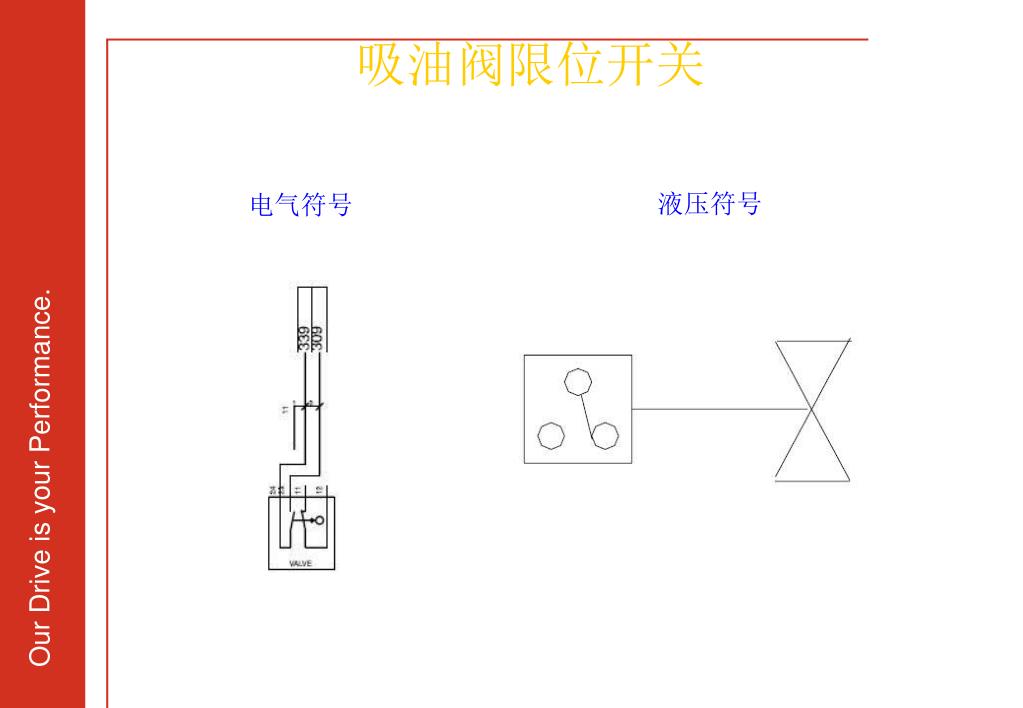

  8. 吸油阀限位开关 液压符号 电气符号

  9. 压力开关 元件外形 电气符号 液压符号

  10. 压力传感器 元件外形

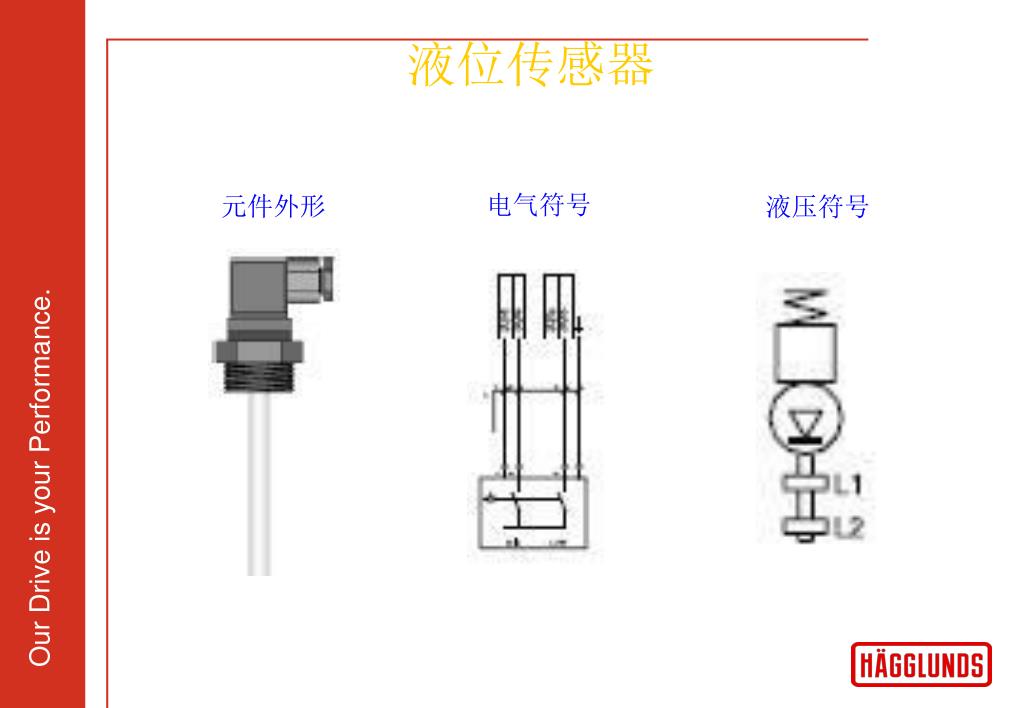

  11. 液位传感器 电气符号 元件外形 液压符号

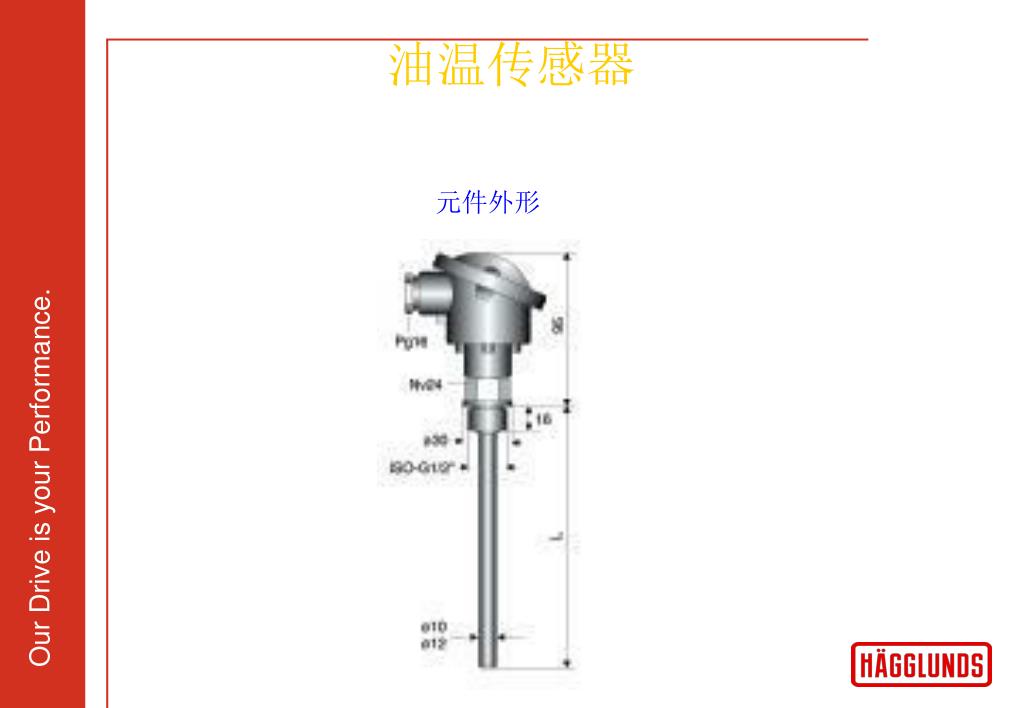

  12. 油温传感器 元件外形

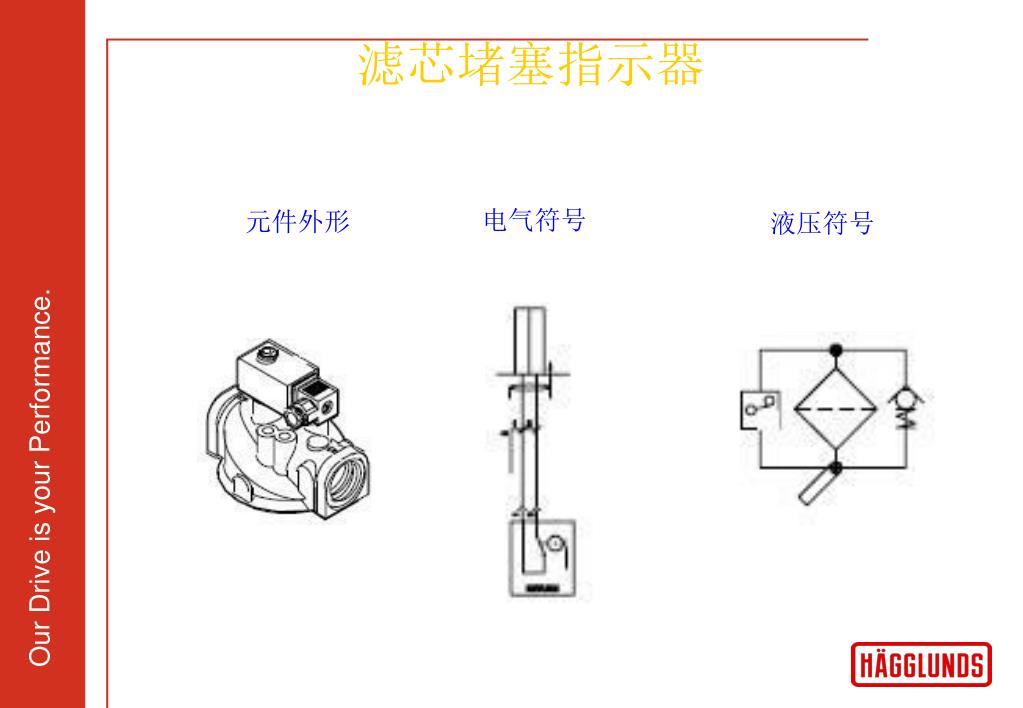

  13. 滤芯堵塞指示器 电气符号 元件外形 液压符号

  14. 速度编码器及安装支架-CA/CB 速度编码器 安装支架

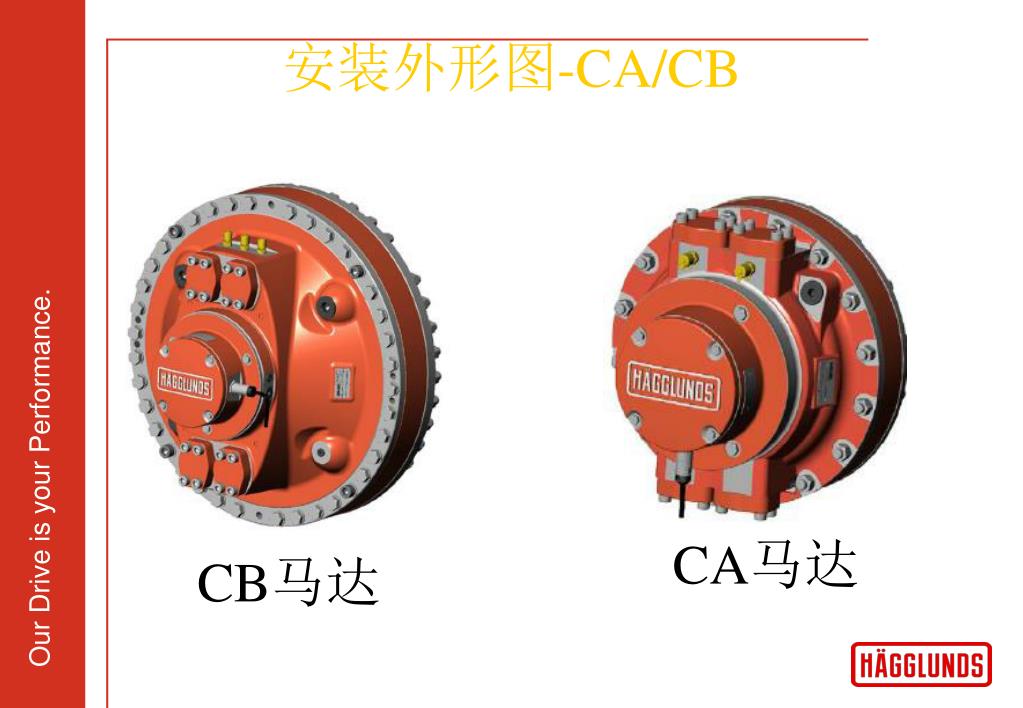

  15. 安装外形图-CA/CB CA马达 CB马达

  16. 速度编码器SPDB1安装图-CA/CB

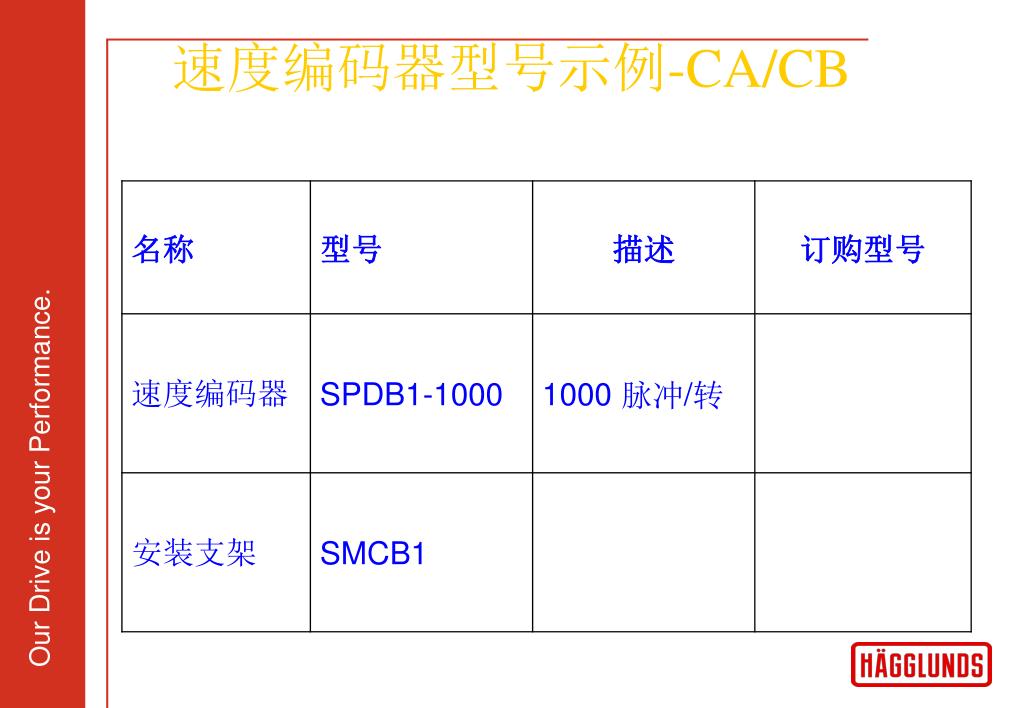

  17. 速度编码器型号示例-CA/CB

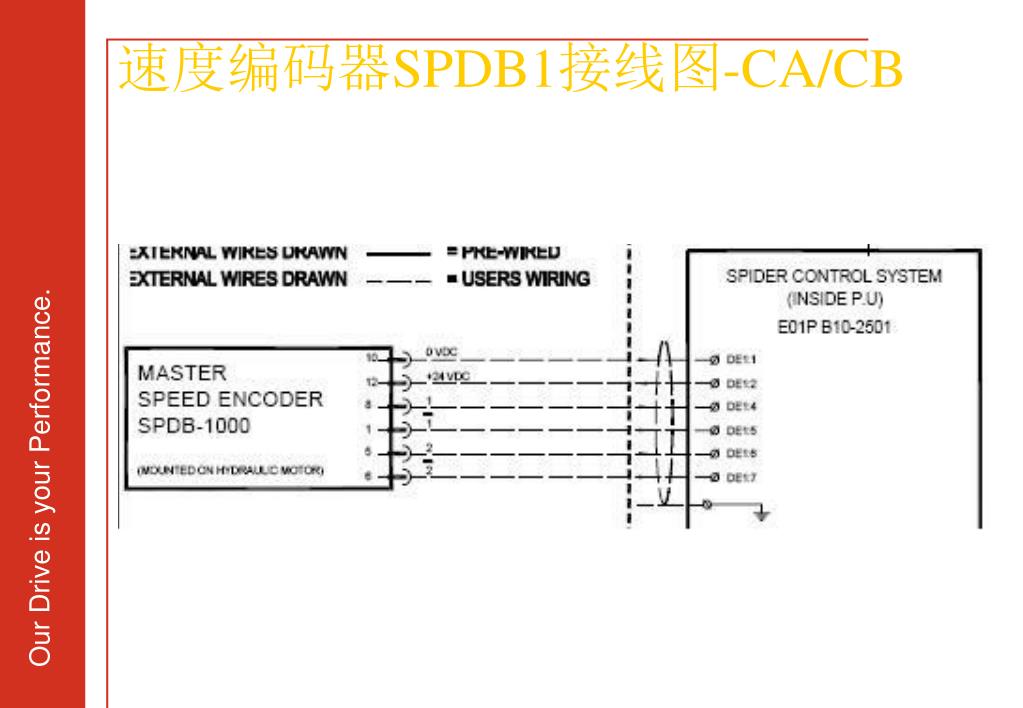

  18. 速度编码器SPDB1接线图-CA/CB

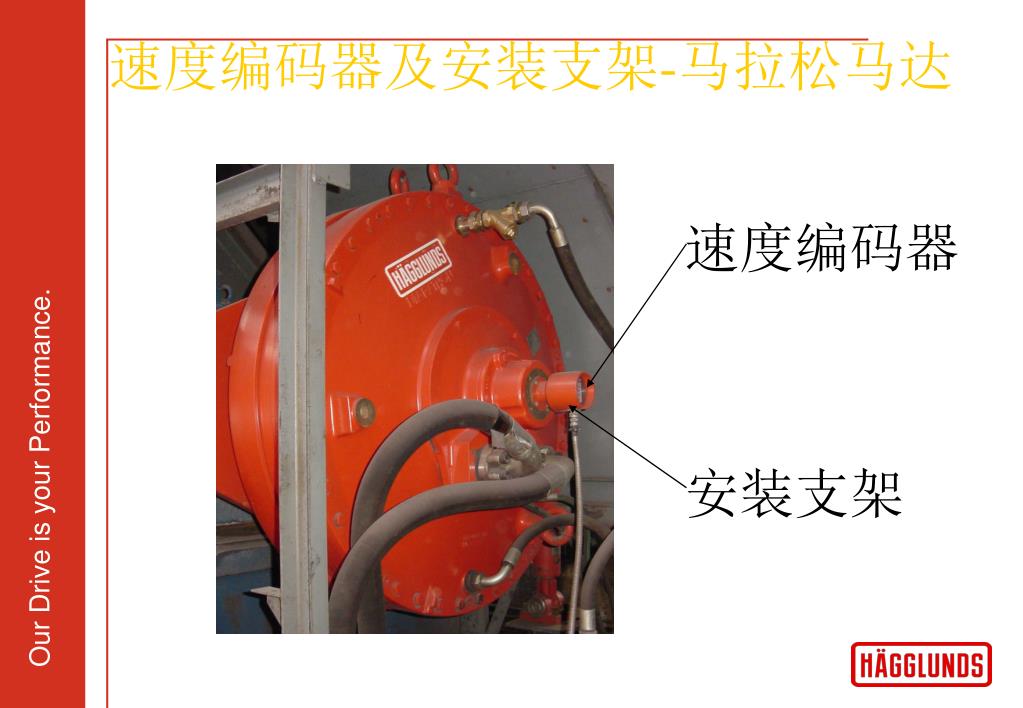

  19. 速度编码器及安装支架-马拉松马达 速度编码器 安装支架

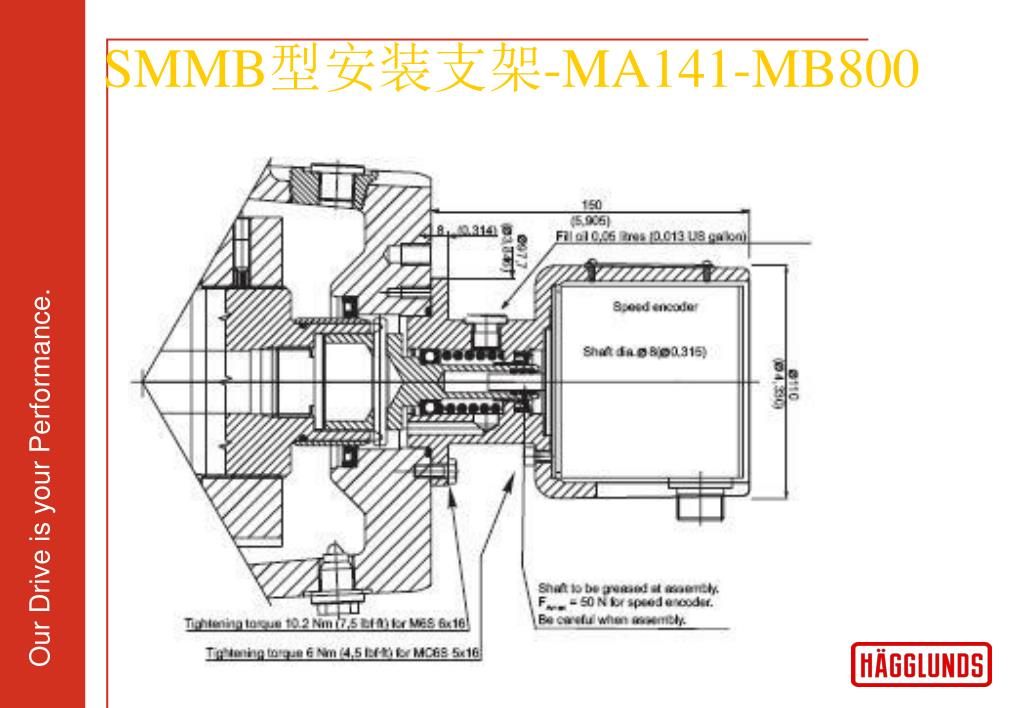

  20. SMMB型安装支架-MA141-MB800

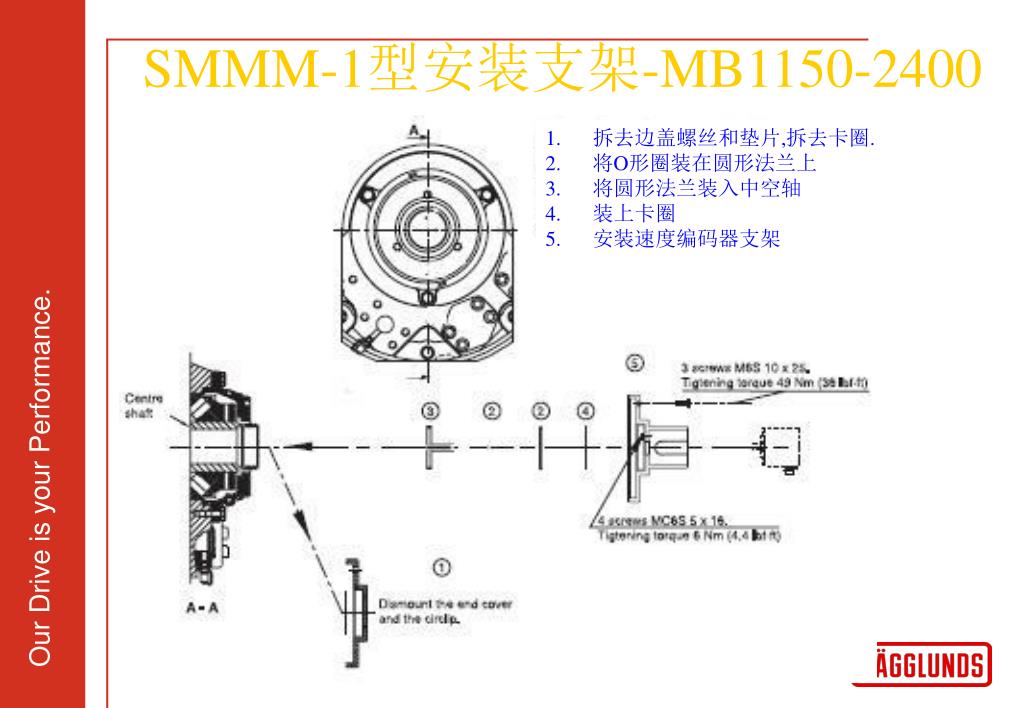

  21. SMMM-1型安装支架-MB1150-2400 • 拆去边盖螺丝和垫片,拆去卡圈. • 将O形圈装在圆形法兰上 • 将圆形法兰装入中空轴 • 装上卡圈 • 安装速度编码器支架

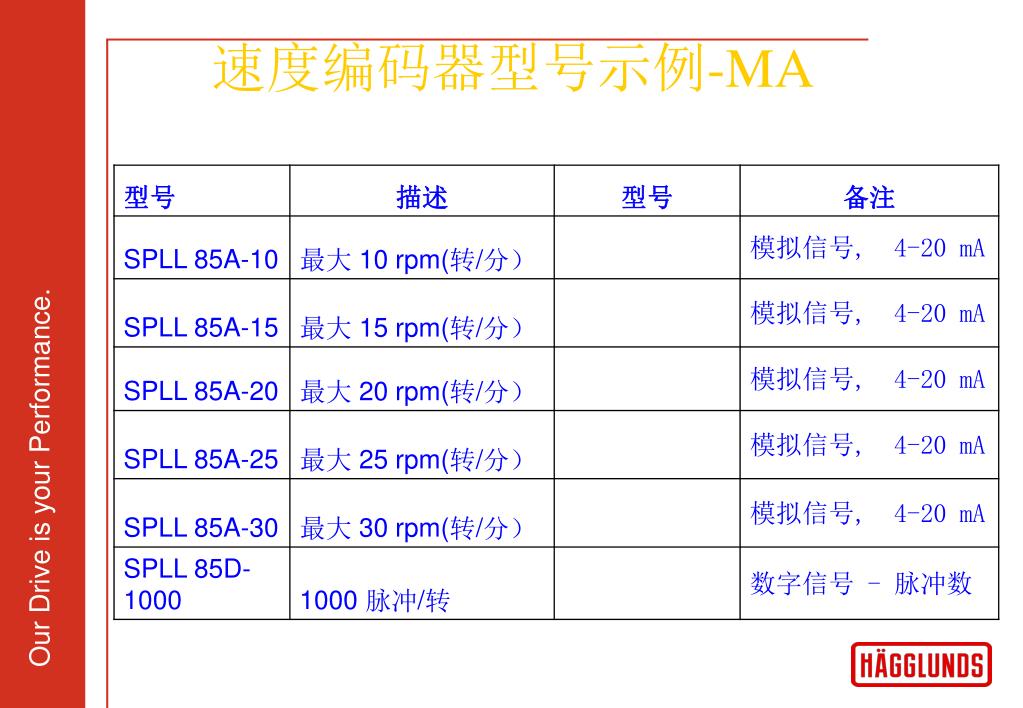

  22. 速度编码器型号示例-MA

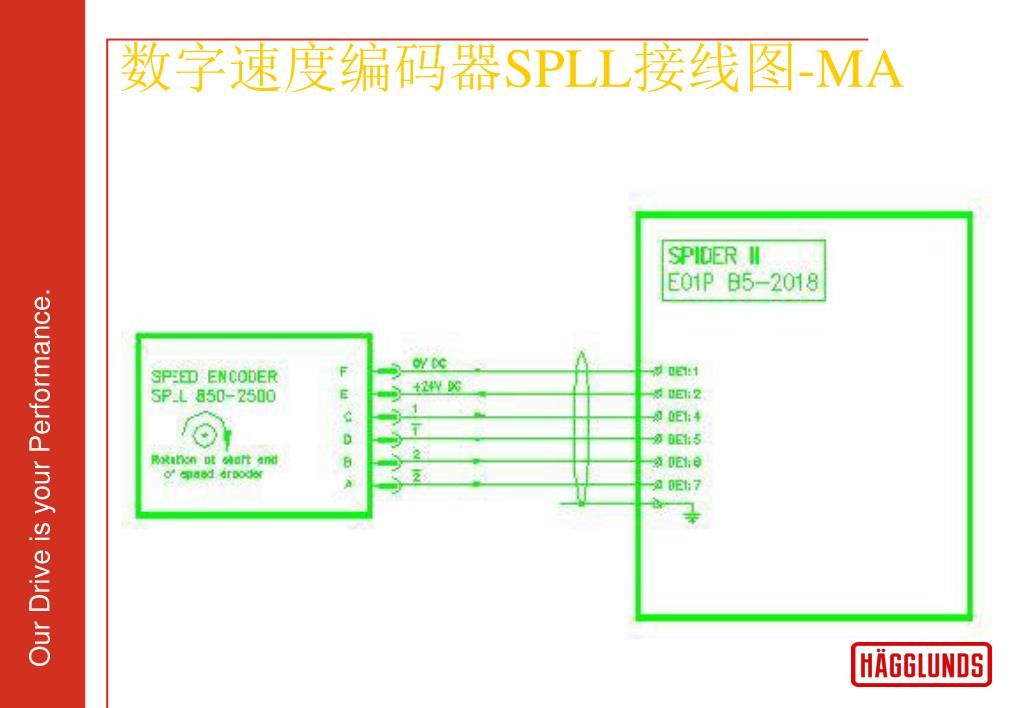

  23. 数字速度编码器SPLL接线图-MA

  24. 速度编码器接头的焊接和安装
