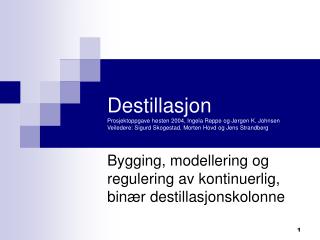

DestillasjonProsjektoppgave høsten 2004, Ingela Reppe og Jørgen K. Johnsen Veiledere: Sigurd Skogestad, Morten Hovd og Jens Strandberg

Bygging, modellering og regulering av kontinuerlig, binær destillasjonskolonne

oppgaven
Oppgaven
  • Bygge en lab-skala destillasjonskolonne (startet som sommerjobb).
  • Estimator for sammensetning.
  • Regulering av sammensetning i destillat og bunnprodukt. Indre P/PI-sløyfer og ytre MPC.
  • To modeller: stasjonær modell for sammensetningsestimator, dynamisk modell for MPC
kolonnen
Kolonnen
  • 2.5m høy, 5cm indre diameter,
  • Samlet effekt i koker: 3kW
  • Fødeblanding: 50/50 vol% vann/metanol
  • Ca. 2 liter metanol per time
  • Fylt med raschigringer
  • 12 + 1 teoretiske trinn
  • Instrumentering mest mulig lik industrielle kolonner
  • Stativ i aluminium
flytskjema med instrumentering
Flytskjema med instrumentering

Sensorer

  • 8 PT-100 temp.sensorer jevnt fordelt i kolonnen
  • Strømningsmålere på føde-, refluks- og destillatstrøm, samt på kjølevann.
  • Trykkmåling i kolonnen
  • Nivåmåling i reflukstank
  • Nivåmåling i koker kommer

Aktuatorer

  • 4 pumper: refluks, destillat, bunnprodukt, føde
  • Varmeelement i koker
instrumentering
Instrumentering
  • Skap med fieldpoint moduler, National Instruments
  • Sikringer, jordfeilbryter, strømtilførsel
  • Releer, 5 stk, gir 230 volt til varmeelementene i kokeren og pumpene
  • Kommunikasjon med pc
  • LabWIEW- grafisk programmeringsverktøy
dynamisk modell
Dynamisk modell
  • Basert på massebalanse, komponentbalanse og energibalanse
  • Holdup i dampfase neglisjeres
  • Linearisering av væskedynamikken
  • Damptrykket for hver komponent påhvert teoretiske trinn beregnes ut fra Antoinelikningen
  • Viktige parametre i modellen er
    • Antall trinn: (12 +1)
    • Holdup i væskefase kan finnes eksperimentelt
    • Tidskontant for væskedynamikken kan finnes ved parameter identifikasjon
teoretiske trinn
Teoretiske trinn
  • Stasjonære eksperimentelle målinger er sameliknet med simulerte data fra modell i HYSYS
  • McCabe-Thiele metoden gav 12 +1 trinn
  • Med mindre enn 12 trinn vil ikke topproduktet bli rent nok i modellen
  • Temperaturmålingene ligger litt lavt
estimator for sammensetning
Estimator for sammensetning
  • Vil bruke en kombinasjon av temperaturmålingene i kolonnen
  • Finne en sammenheng mellom målt sammensetning og linearisert temperaturprofil
  • x = K· Tln Tln – linearisert temperatur, x – sammensetning
  • K kan finnes eksperimentet ved minste kvadraters metode
  • Krever omfattende eksperimentelle data
  • Stasjonær modell
  • Alternativt kan estimatoren baseres på en god stasjonærmodell
basisregulering
Basisregulering
  • LV-konfigurasjon samt indre temperatursløyfe med L som pådrag
  • P-regulering av refluksnivå med destillatstrøm som pådrag
  • PI-regulering av logaritmisk temp. i toppen av kolonnen for å stabilisere svingninger
  • Manuell regulering av nivå i koker (pga. manglende nivåsensor)

MV: refluks L, oppkok V, destillat D, bunnprodukt B

CV: sammensetning for D og B

DV: føderate

mpc struktur
MPC - struktur
  • Gjennomsnittelig logaritmisk temperatur i øvre og nedre del (y1 og y2) reguleres
  • Bruker kokereffekt og settpunkt til indre temp.sløyfe som pådrag
  • Pådraget regnes ut av MPC
  • MPC implementert i matlab, kalles fra Labview gjennom Matlab Script node
mpc dynamisk modell
MPC – dynamisk modell
  • Systemet med temperatursløyfen lukket modelleres lineært for å bruke lineær MPC (y = Hu)
  • Bruker sprang på inngangene som eksiteringssignal (PRBS)
  • Eksperimentelle data tilpasses 2.ordens transferfunksjoner med dødtid
  • Inkludert endringer i føderate som kjent forstyrrelse (In(3))
  • Responsen i øvre del er underdempet, mer underdempet i virkeligheten
mpc algoritme
MPC - algoritme
  • Basert på tilstandsromformulering
  • Kalmanfilter for estimering av tilstander og konstante modellfeil på utgangene
  • Prioritering av begrensninger, y1 foran y2, ved å løse to LP-problemer ved hvert tidsskritt. Tar hensyn til estimerte forstyrrelser.
  • Finner mulige stasjonære referanseverdier for tilstander xref og pådrag uref på grunnlag av ønskede utganger og begrensninger ved å løse et QP-problem ved hvert tidsskritt.
  • Finner optimal pådragssekvens og bruker første pådragsvektor på systemet
    • Straffefunksjon med slackvariable for å garantere løsning av optimaliseringsproblemet, lineært og kvadratisk ledd
    • Pådragsblokkering for å redusere regnetid
simuleringer
Simuleringer

Sprang i y2 fra 0 til 0.2

Sprang i y1 fra 0 til 0.2

Sprang i y1 fra 0 til 0.5

eksperimentelt
Eksperimentelt
  • Store problemer med regnetid.
  • y1 svinger (ikke-modellert dynamikk + for raske pådragsendringer?)
  • Kan bedres med mindre aggressiv indre temperatursløyfe
  • Vanskelig å teste skikkelig, systemet kræsjer pga. regnetid ved større avvik mellom setpunkt og målinger
  • y2 preget av mer støy enn y1, bruker bare to temp.målinger
videre arbeid
Videre arbeid
  • Implementere MPC i Septic?
  • Endre regulatortuninger
  • Modell basert på fysiske prinsipper og parameteridentifikasjon
  • Gjenstår arbeid på sammensetningsestimator
  • Prøve ut annen type mindre regnekrevende regulator (H∞ loop-shaping/gain-scheduling)
  • Sikkerhetsrutiner i software: håndtere større trykkfall/økning, kjølevann som stopper, full koker/reflukstank
  • Utvikle hensiktsmessig operatørgrensesnitt: presentasjon av de viktigste variablene, skru av og på ulike regulatorer, sette driftsbetingelser, logging etc.
  • Brukermanual
