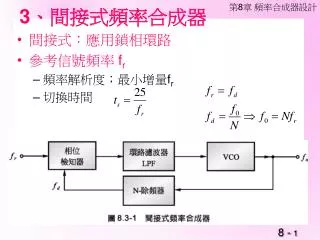

  1. 3、間接式頻率合成器 • 間接式：應用鎖相環路 • 參考信號頻率 fr • 頻率解析度；最小增量fr • 切換時間

  2. fr的效應 • 低參考信號頻率 fr • 頻率解析度與切換時間 • 缺點 • N太大：動態範圍及增益補償問題 • 環路頻寬不足：切換遲滯 • 雜訊效應：

  3. 4、除頻器 • 雙模數除頻器 • 改善可程式除頻器速率低之缺失 • 固定模數＋可程式除頻器 • 頻率解析度與低參考信號頻率

  4. 可變模數取代預除器

  5. 低向變頻 • 另一改善可程式除頻器速率低之缺失 • 缺點：複雜；引入假性頻率（混頻器）； 影響鎖相功能（濾波器之相位遲滯）

  6. 4、複合式頻率合成器 • 另一改善可程式除頻器速率低之缺失 • 後除式 • 高值參考頻率；高頻率解析度= • 缺失：VCO輸出頻率過高 • 應用一個以上環路 • 兼顧高頻率解析度及高頻輸出

  7. Loop C：loop A與 B之混頻器及濾波器 • 良好頻率隔離； fB B

  8. 5、分數式頻率合成器 • 分數式：分數倍增率 • 減少環路響應時間 • 配合相位累加器

  9. 分數式N環路頻率合成器

  10. 6、直接數位式頻率合成器(DDFS) • 優點： • 頻率解析度高 • 切換時間短 • 缺點：合成頻率甚低；雜訊高

  11. 方法： 1.數值合成；2.查表法

  12. 頻率合成器設計 • 系統型式 • 單一環路：不佳（輸出頻率低、切換速度慢） • 複合環路 • 分數式 • 直接式：複雜硬體 • PLL-DDFS組合式：輸出頻率不足 • DDFS、直接與間接組合式：記憶體 • DDFS： • 雜訊規格 字組長度 記憶體大小

  13. 7、相位雜訊 • 雜訊基準 • 振幅雜訊與相位雜訊
