Radialdæk

Radialdæk. Let og stor belastning. Dæktyper. Akvaplaning. Slangeløse dæk. Dimensioner på dæk og fælg. Ø        J - 100 km/t. Ø        S - 180 km/t. Ø        K - 110 km/t. Ø        T - 190 km/t. Ø        L - 120 km/t. Ø        U - 200 km/t. Ø        M - 130 km/t. Ø        H - 210 km/t.

sophie
Download Presentation

Radialdæk

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

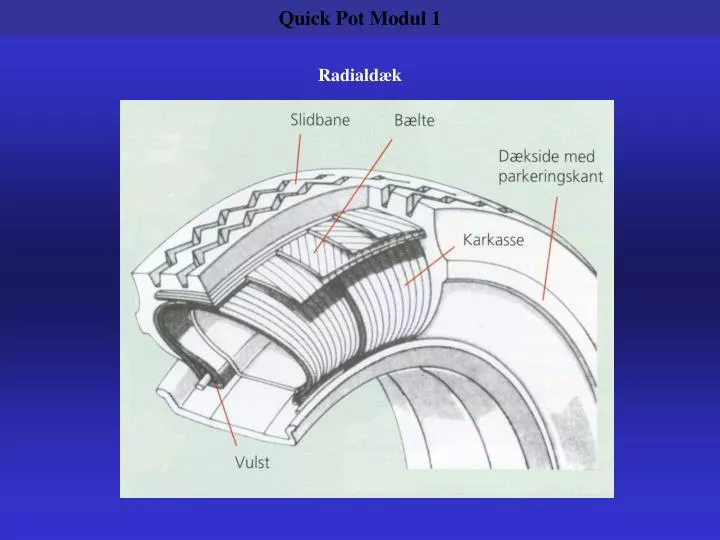

  1. Quick Pot Modul 1 Radialdæk

  2. Quick Pot Modul 1 Let og stor belastning

  3. Quick Pot Modul 1 Dæktyper

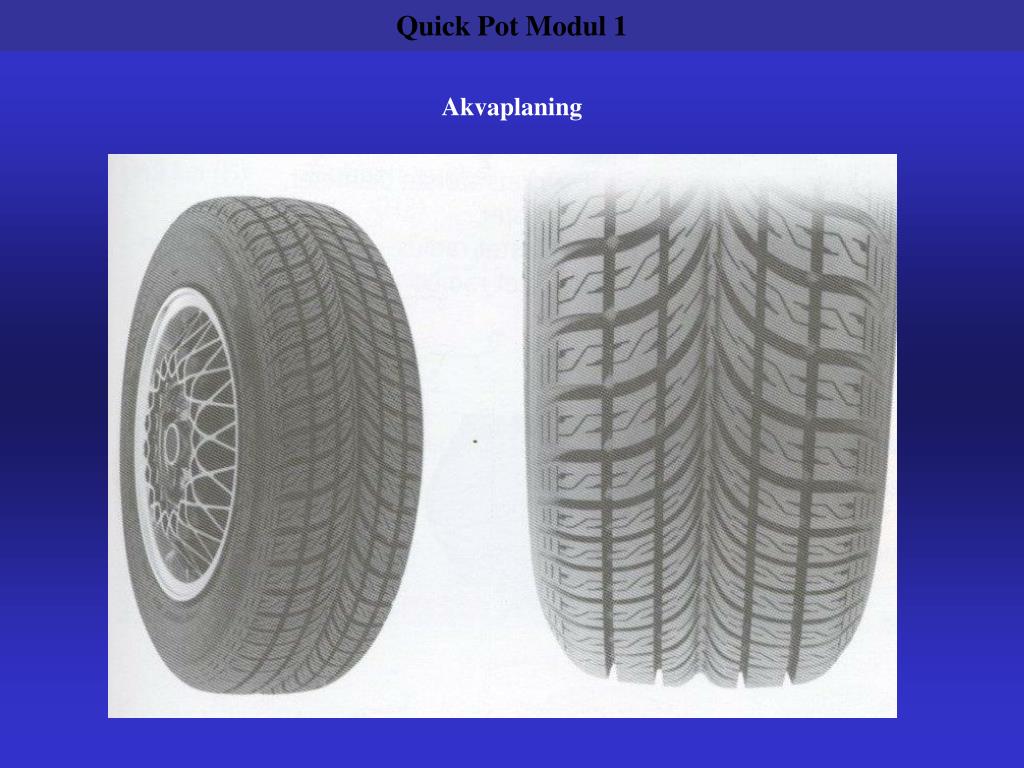

  4. Quick Pot Modul 1 Akvaplaning

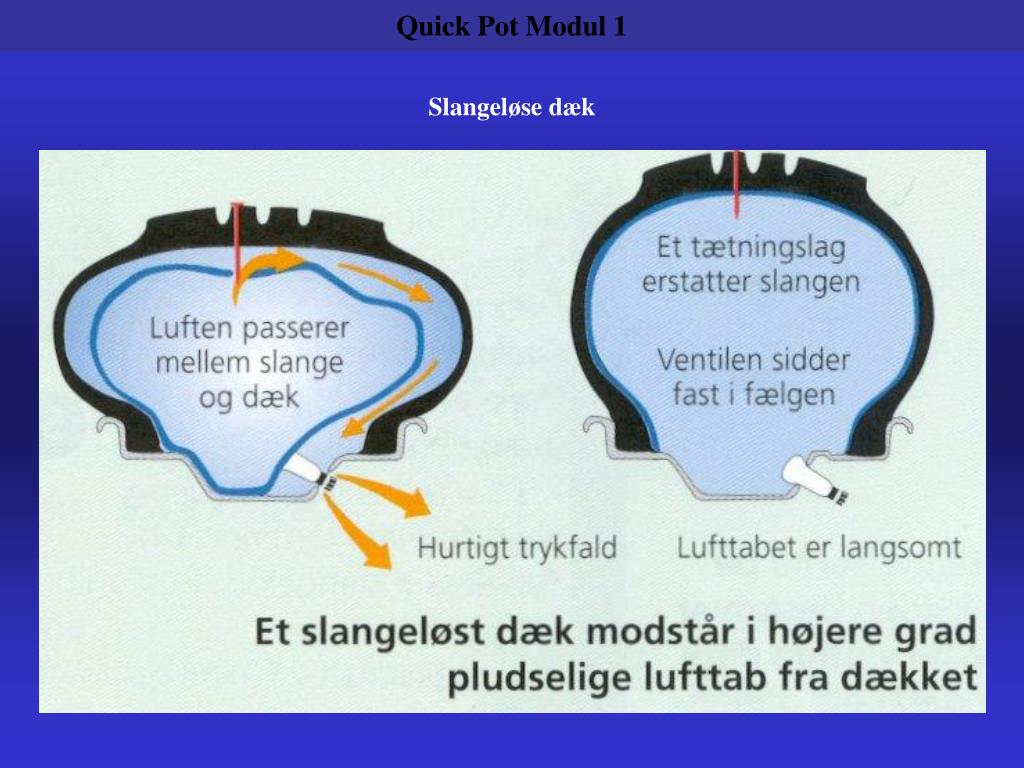

  5. Quick Pot Modul 1 Slangeløse dæk

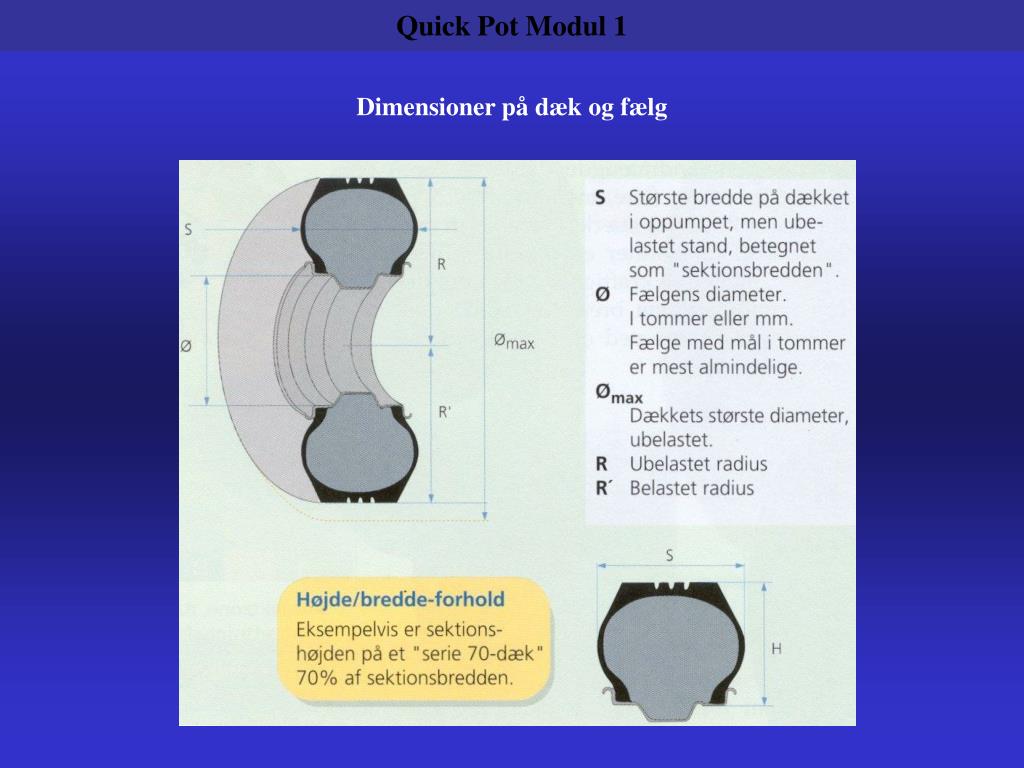

  6. Quick Pot Modul 1 Dimensioner på dæk og fælg

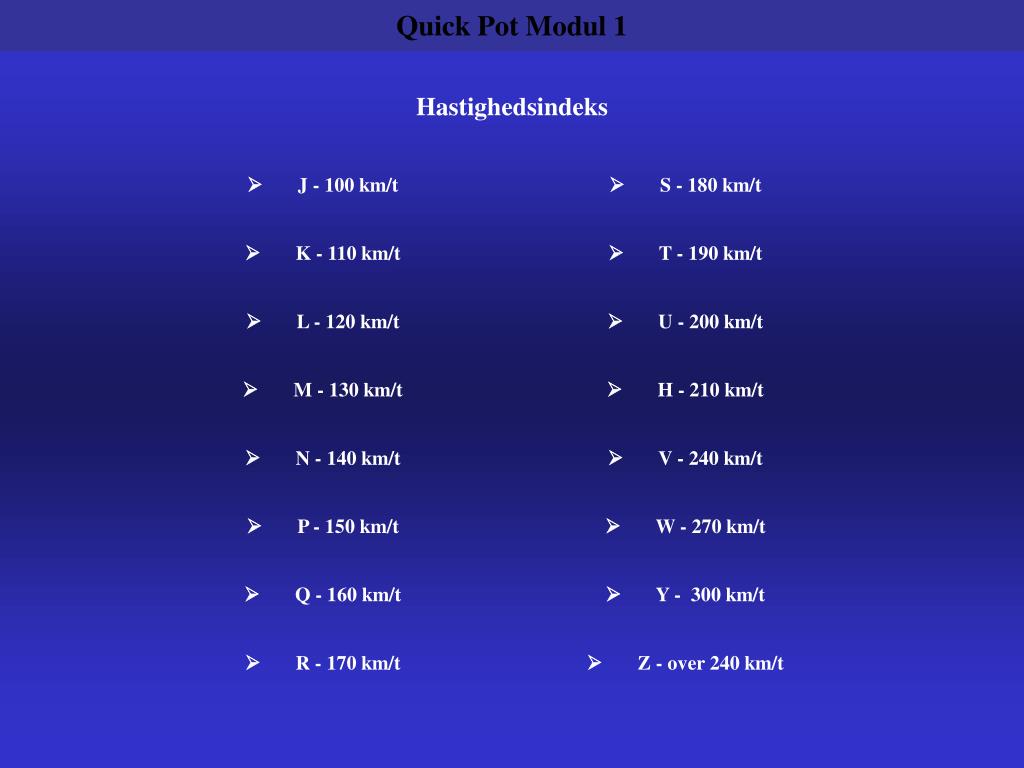

  7. Quick Pot Modul 1 Ø       J - 100 km/t Ø       S - 180 km/t Ø       K - 110 km/t Ø       T - 190 km/t Ø       L - 120 km/t Ø       U - 200 km/t Ø       M - 130 km/t Ø       H - 210 km/t Ø       N - 140 km/t Ø       V - 240 km/t Ø       P - 150 km/t Ø       W - 270 km/t Ø       Q - 160 km/t Ø       Y - 300 km/t Ø       R - 170 km/t Ø       Z - over 240 km/t Hastighedsindeks

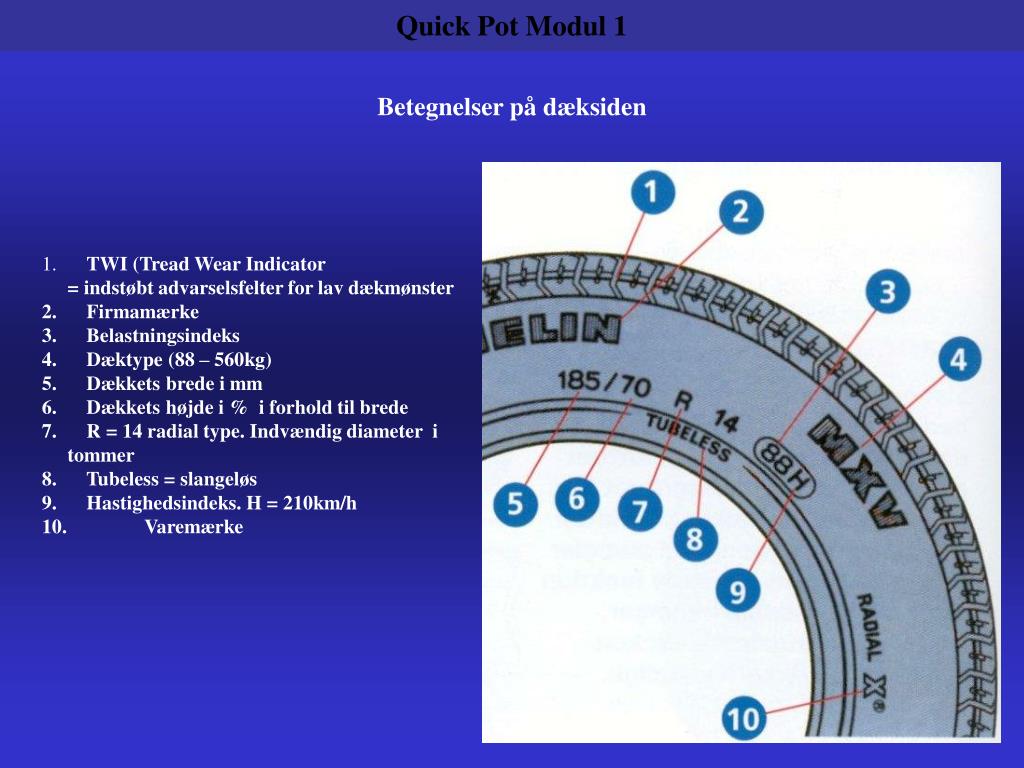

  8. Quick Pot Modul 1 Betegnelser på dæksiden 1.      TWI (Tread Wear Indicator = indstøbt advarselsfelter for lav dækmønster 2.      Firmamærke 3.      Belastningsindeks 4.      Dæktype (88 – 560kg) 5.      Dækkets brede i mm 6.      Dækkets højde i % i forhold til brede 7.      R = 14 radial type. Indvændig diameter i tommer 8.      Tubeless = slangeløs 9.      Hastighedsindeks. H = 210km/h 10.  Varemærke

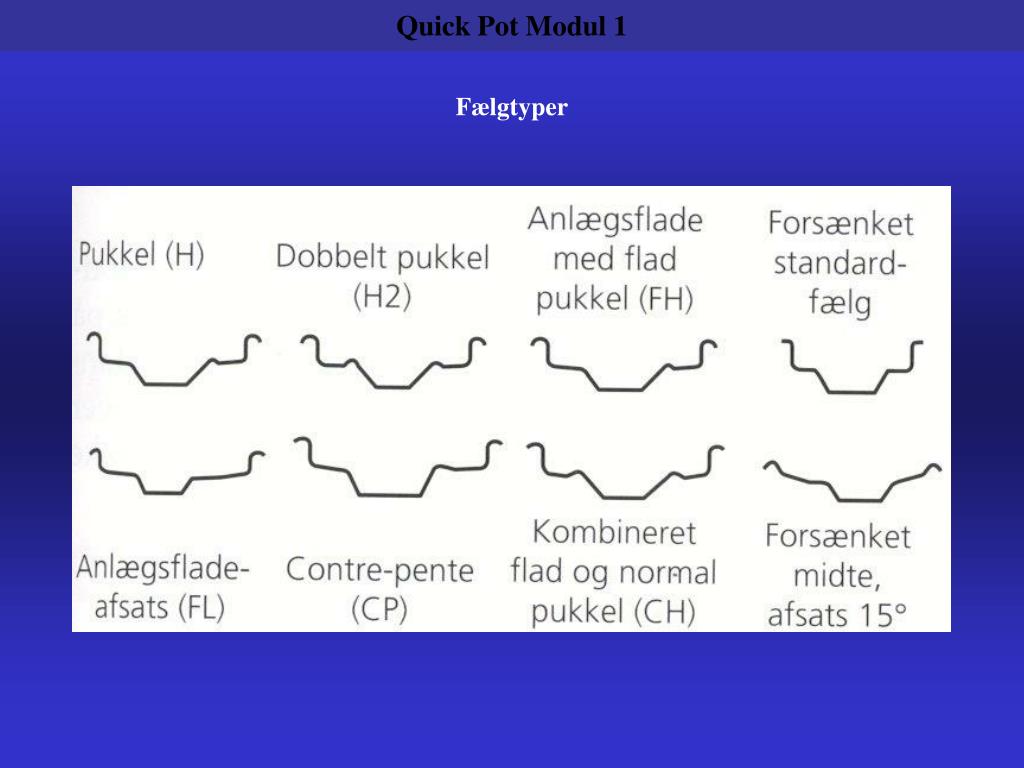

  9. Quick Pot Modul 1 Fælgtyper

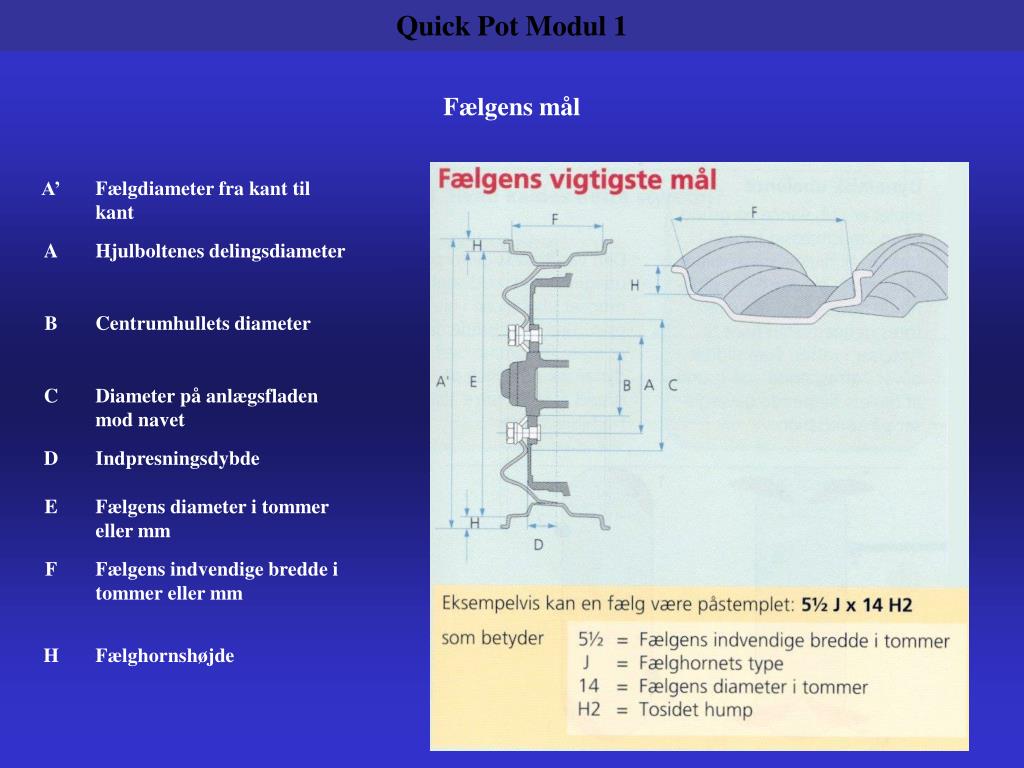

  10. Quick Pot Modul 1 A’ Fælgdiameter fra kant til kant A Hjulboltenes delingsdiameter B Centrumhullets diameter C Diameter på anlægsfladen mod navet D Indpresningsdybde E Fælgens diameter i tommer eller mm F Fælgens indvendige bredde i tommer eller mm H Fælghornshøjde Fælgens mål

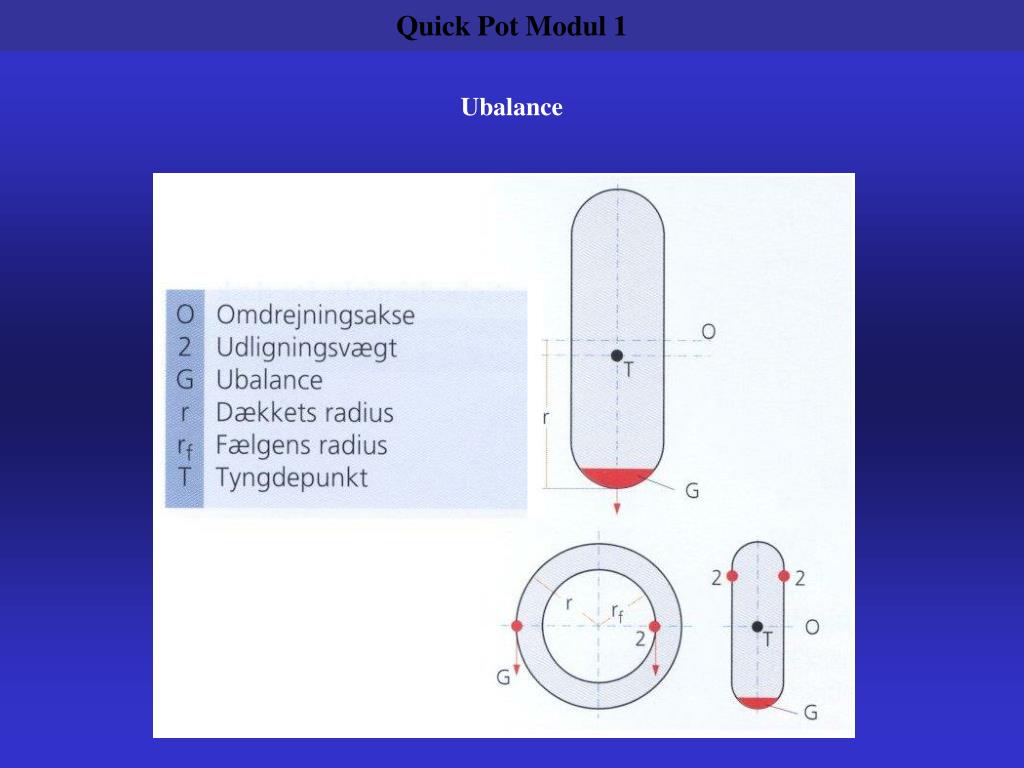

  11. Quick Pot Modul 1 Ubalance

  12. Quick Pot Modul 1 Statisk og dynamisk ubalance

  13. Quick Pot Modul 1

  14. Quick Pot Modul 1

  15. Quick Pot Modul 1

  16. Quick Pot Modul 1
