锂离子电池评价系统的介绍 Ju ly 21. 2010 Car Testing China 2010

1. 锂离子电池评价系统的介绍 July 21. 2010 Car Testing China 2010 NF Corporation June 2010

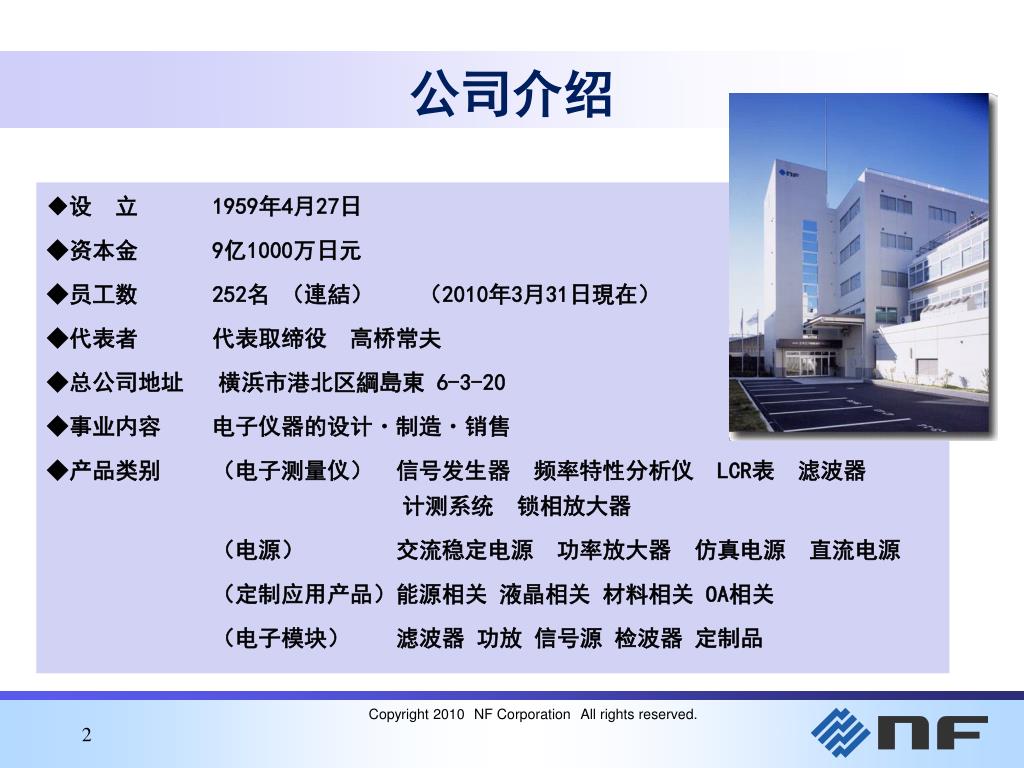

2. 公司介绍 ◆设 立1959年4月27日 ◆资本金9亿1000万日元 ◆员工数252名 （連結）　　（2010年3月31日現在） ◆代表者代表取缔役高桥常夫 ◆总公司地址 　横浜市港北区綱島東 6-3-20 ◆事业内容电子仪器的设计・制造・销售 ◆产品类别 　（电子测量仪）　信号发生器频率特性分析仪LCR表滤波器 计测系统锁相放大器 　（电源）　　　 交流稳定电源功率放大器仿真电源直流电源 　（定制应用产品）能源相关液晶相关材料相关OA相关 　（电子模块） 滤波器功放信号源检波器定制品

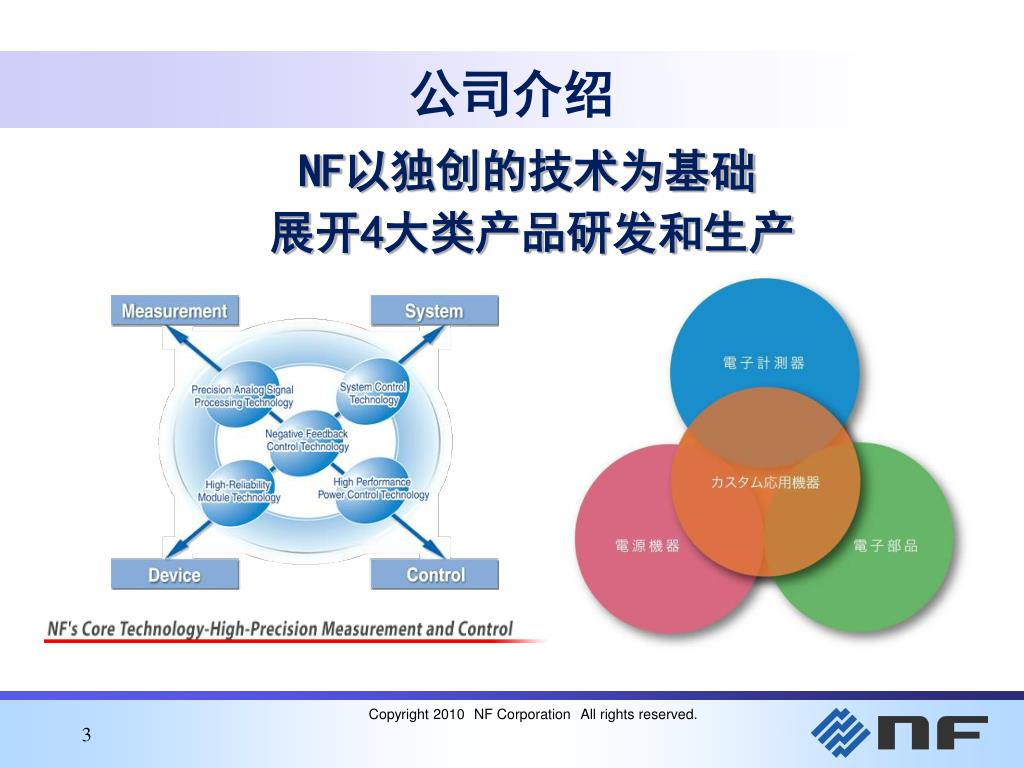

3. 公司介绍 NF以独创的技术为基础 展开4大类产品研发和生产

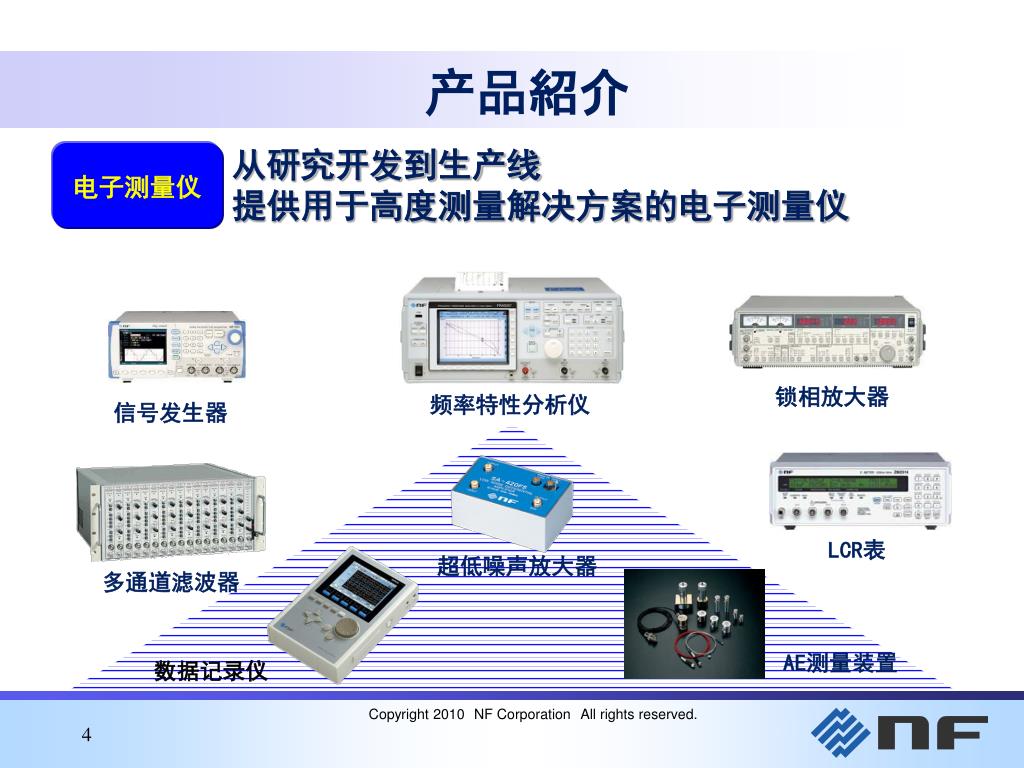

4. 从研究开发到生产线 提供用于高度测量解决方案的电子测量仪 电子测量仪 产品紹介 锁相放大器 频率特性分析仪 信号发生器 LCR表 超低噪声放大器 多通道滤波器 AE测量装置 数据记录仪

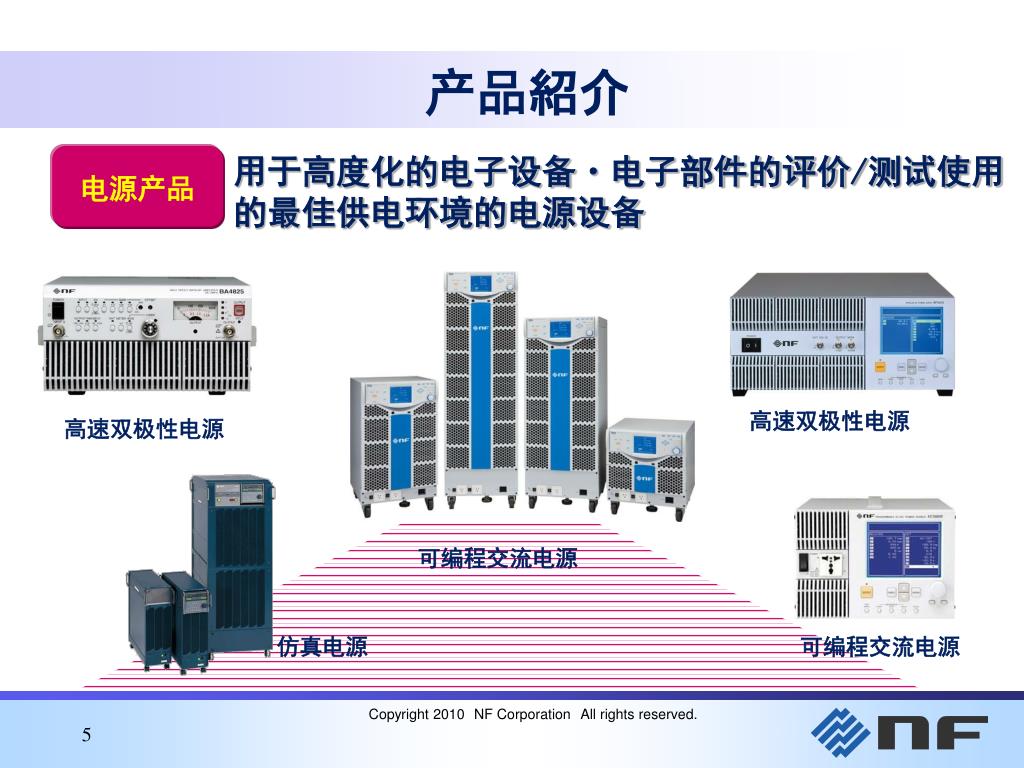

5. 用于高度化的电子设备・电子部件的评价/测试使用的最佳供电环境的电源设备用于高度化的电子设备・电子部件的评价/测试使用的最佳供电环境的电源设备 电源产品 产品紹介 高速双极性电源 高速双极性电源 可编程交流电源 仿真电源 可编程交流电源

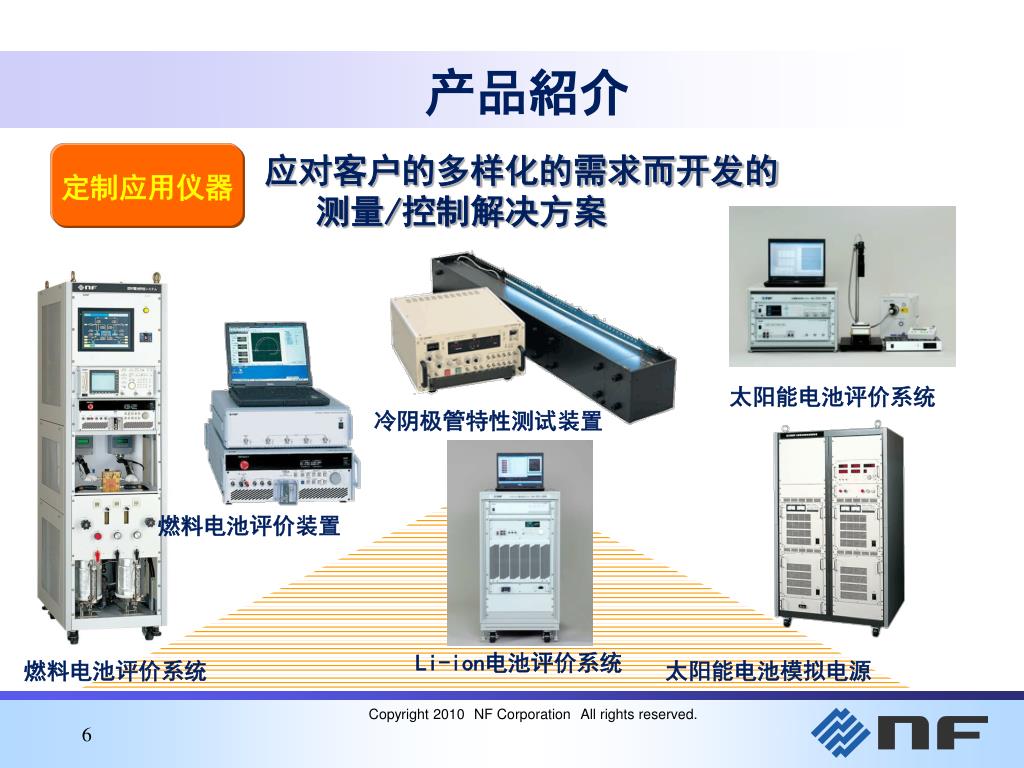

6. 应对客户的多样化的需求而开发的 测量/控制解决方案 定制应用仪器 产品紹介 太阳能电池评价系统 冷阴极管特性测试装置 燃料电池评价装置 Li-ion电池评价系统 燃料电池评价系统 太阳能电池模拟电源

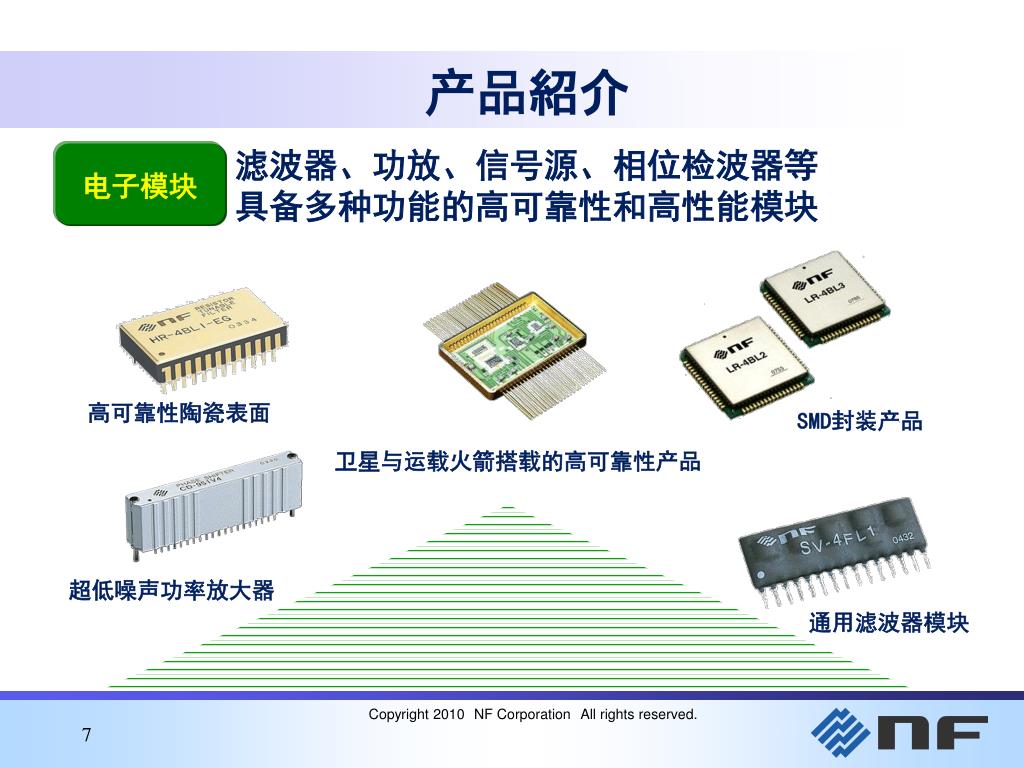

7. 滤波器、功放、信号源、相位检波器等 具备多种功能的高可靠性和高性能模块 电子模块 产品紹介 高可靠性陶瓷表面 SMD封装产品 卫星与运载火箭搭载的高可靠性产品 超低噪声功率放大器 通用滤波器模块

8. NF的汽车相关重要客户紹介 主要供货产品 信号发生器 频率特性分析仪 高速双极性电源 多通道滤波器 滤波器 数据记录仪 燃料电池评价系统 Li-ion电池评价系统 AE测量装置

9. 锂离子电池评价系统的介绍 As-510-LB系列 • 备有3种型号 • 车载电子用…As-510-LB60（最大60A） • PC相关用…As-510-LB4（最大4A） • 材料研究用…As-510-LB03（最大0.3A） • 主要功能 • 充放电测量功能 • 电化学测量功能 • 交流阻抗测量 • 等效电路推定

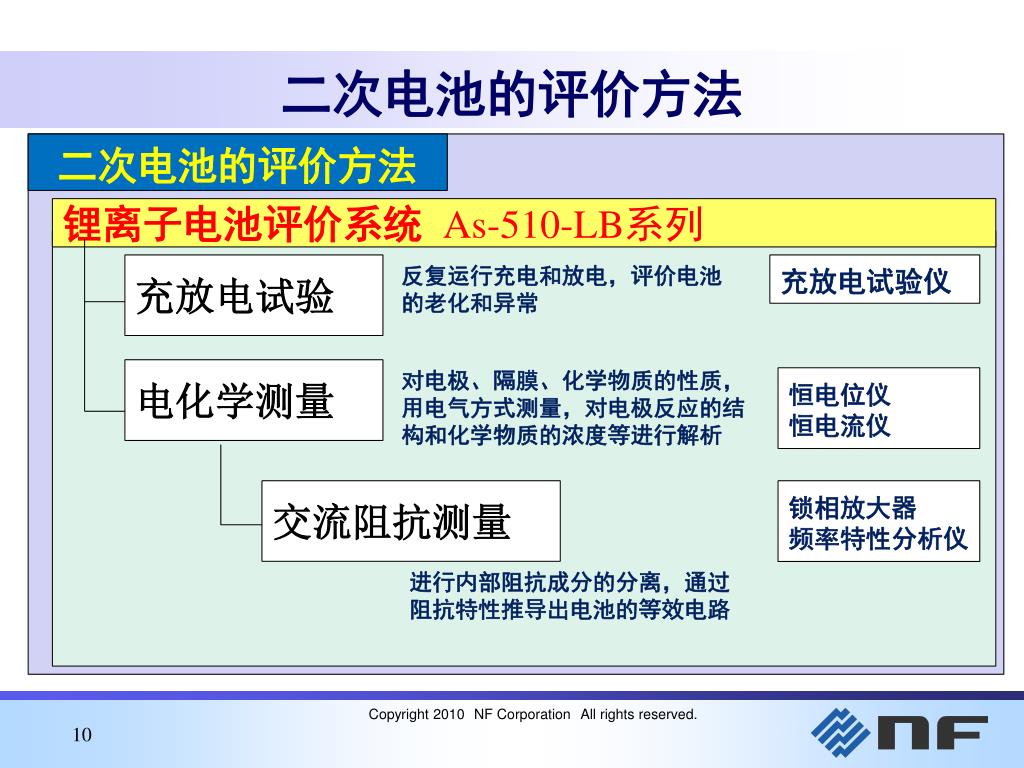

10. 二次电池的评价方法 二次电池的评价方法 锂离子电池评价系统 As-510-LB系列 充放电试验 反复运行充电和放电，评价电池的老化和异常 充放电试验仪 电化学测量 对电极、隔膜、化学物质的性质，用电气方式测量，对电极反应的结构和化学物质的浓度等进行解析 恒电位仪 恒电流仪 交流阻抗测量 锁相放大器 频率特性分析仪 进行内部阻抗成分的分离，通过阻抗特性推导出电池的等效电路

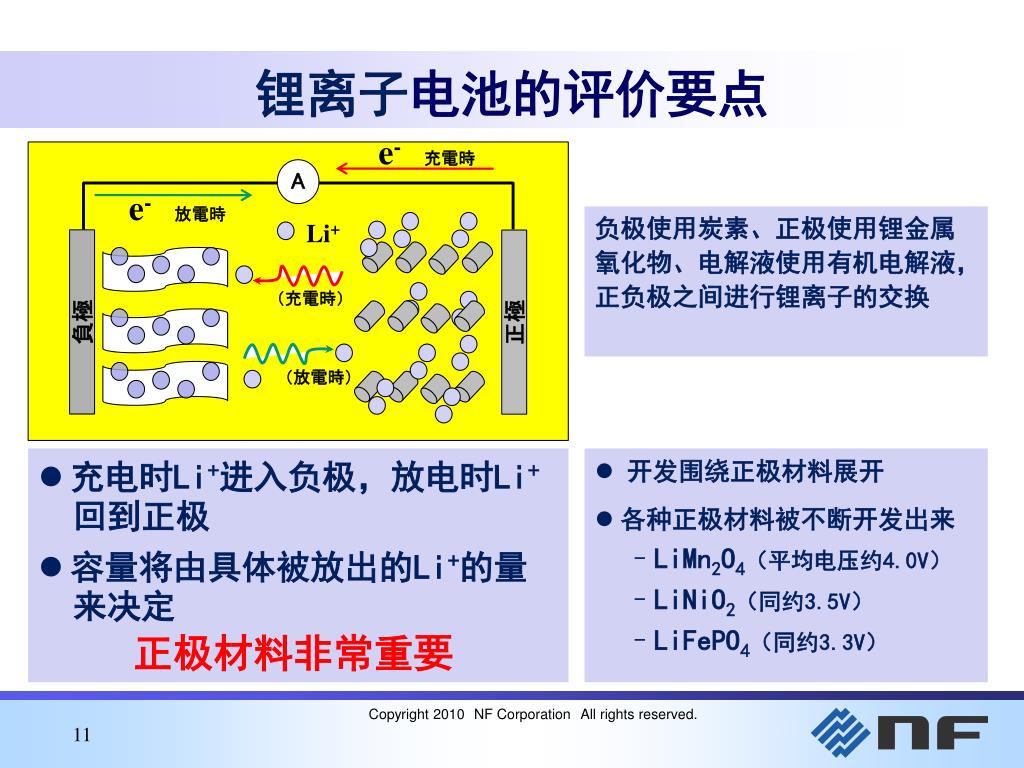

11. 锂离子电池的评价要点 e-充電時 负极使用炭素、正极使用锂金属氧化物、电解液使用有机电解液，正负极之间进行锂离子的交换 A e-放電時 Li+ 負極 正極 （充電時） （放電時） • 充电时Li+进入负极，放电时Li+ • 回到正极 • 容量将由具体被放出的Li+的量 • 来决定正极材料非常重要 • 开发围绕正极材料展开 • 各种正极材料被不断开发出来 • LiMn2O4（平均电压约4.0V） • LiNiO2（同约3.5V） • LiFePO4（同约3.3V）

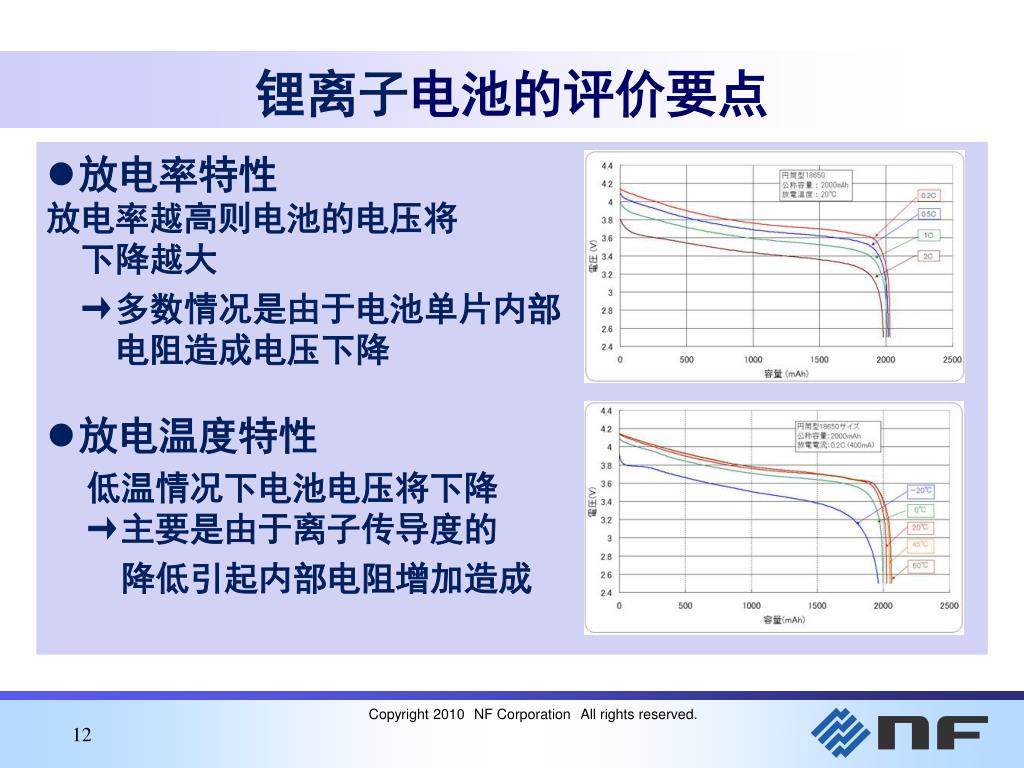

12. 锂离子电池的评价要点 • 放电率特性 放电率越高则电池的电压将 下降越大 →多数情况是由于电池单片内部 电阻造成电压下降 • 放电温度特性 • 低温情况下电池电压将下降→主要是由于离子传导度的 • 降低引起内部电阻增加造成

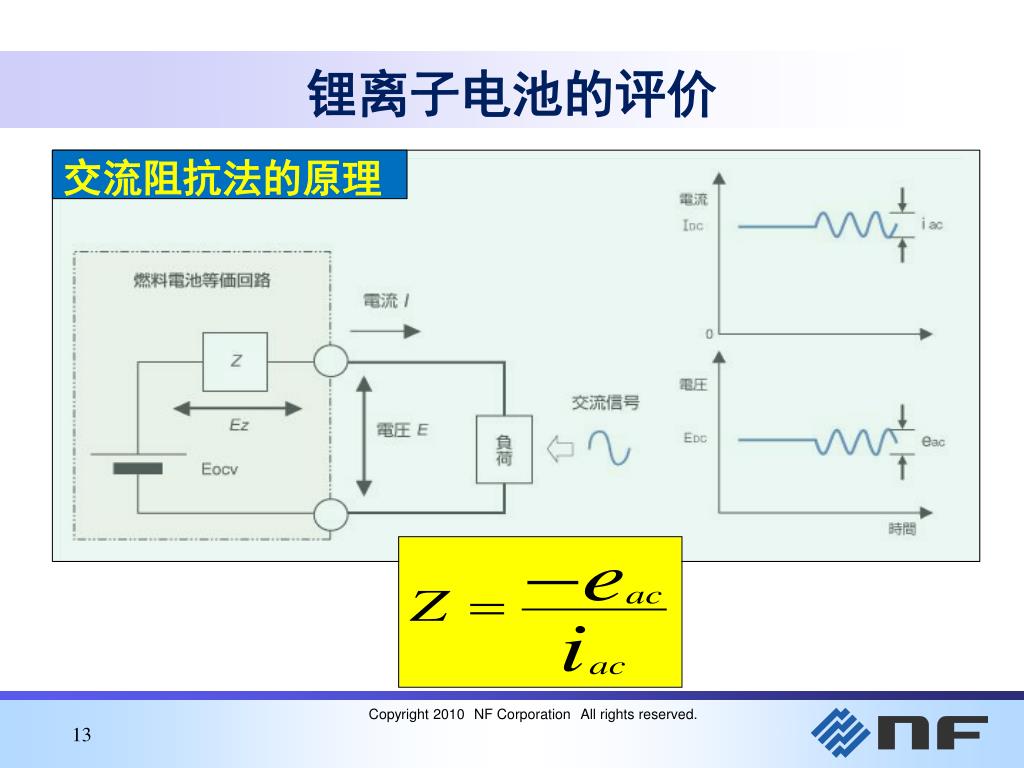

13. 锂离子电池的评价 交流阻抗法的原理

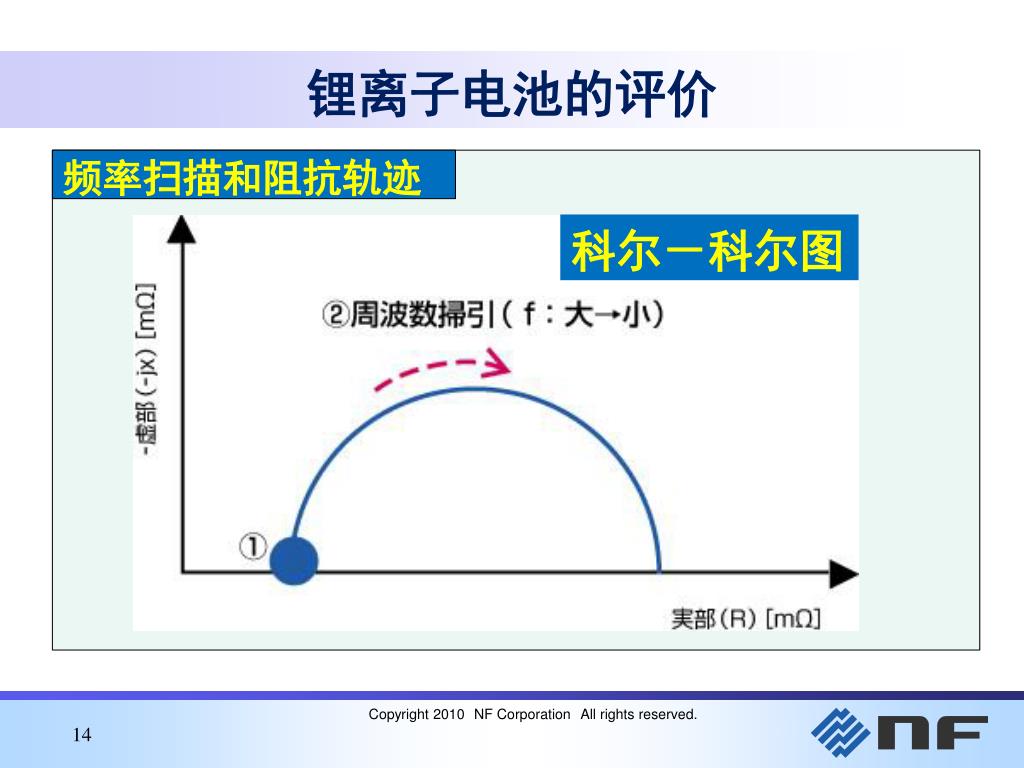

14. 锂离子电池的评价 频率扫描和阻抗轨迹 科尔－科尔图

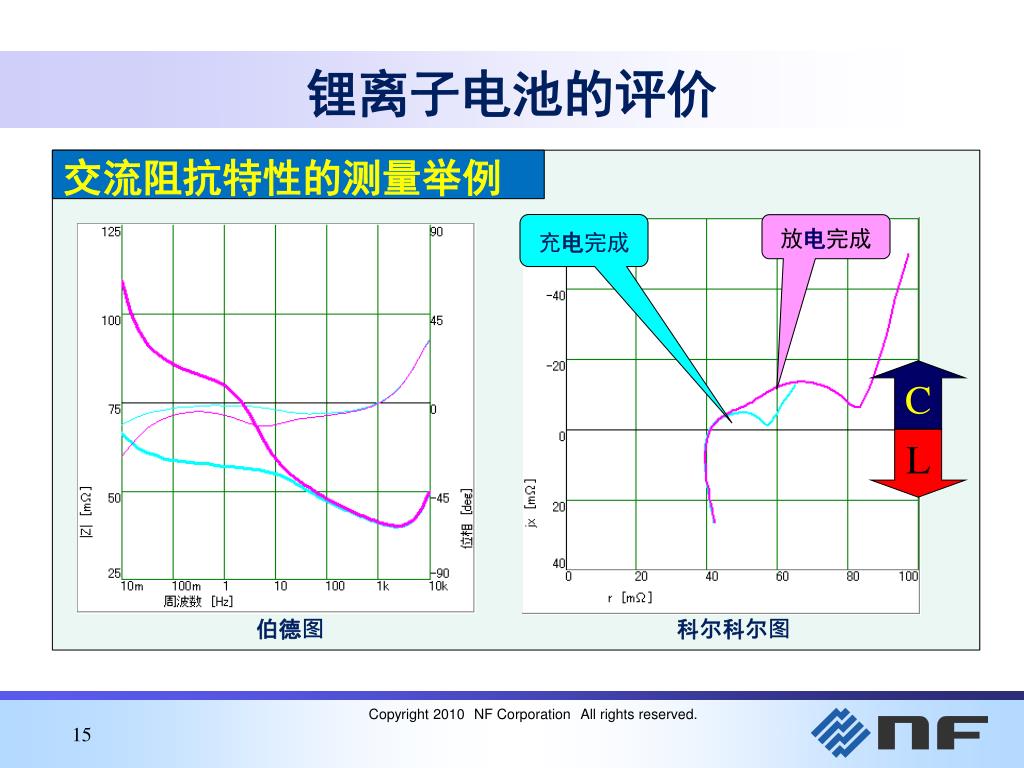

15. 锂离子电池的评价 交流阻抗特性的测量举例 充电完成 放电完成 C L 伯德图 科尔科尔图

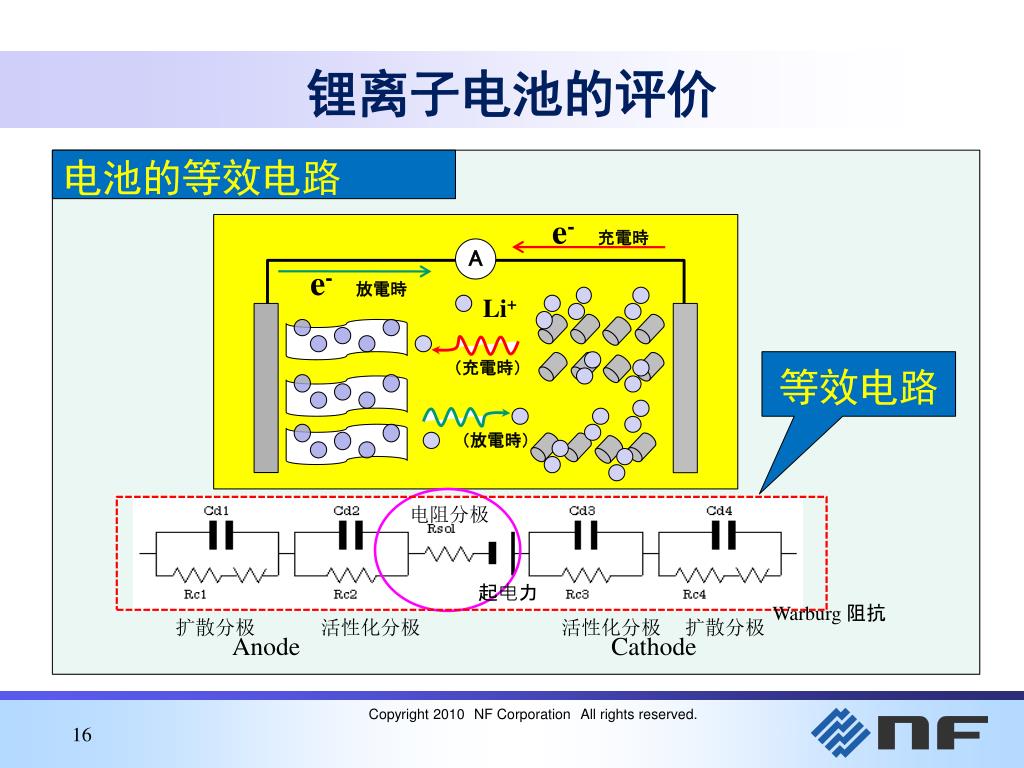

16. 锂离子电池的评价 电池的等效电路 e-充電時 A e-放電時 Li+ （充電時） 等效电路 （放電時） 电阻分极 起电力 Warburg 阻抗 扩散分极 活性化分极 活性化分极 扩散分极 Anode Cathode

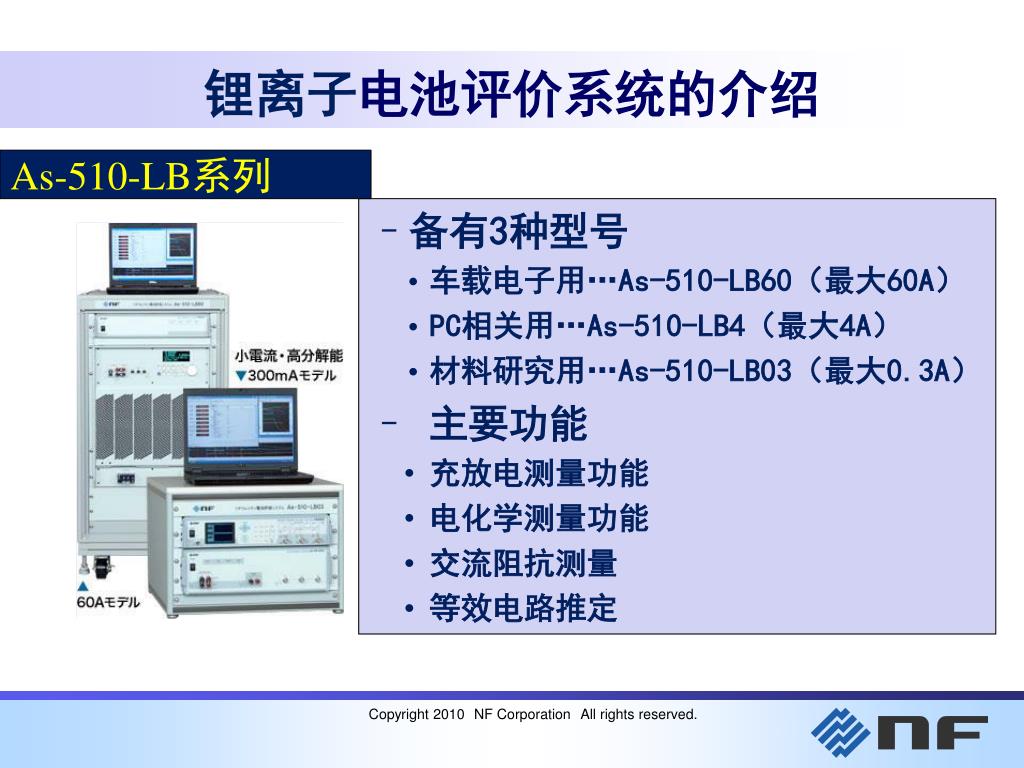

17. 锂离子电池评价系统的介绍 As-510-LB系列 • 备有3种型号 • 车载电子用…As-510-LB60（最大60A） • PC相关用…As-510-LB4（最大4A） • 材料研究用…As-510-LB03（最大0.3A） • 主要功能 • 充放电测量功能 • 电化学测量功能 • 交流阻抗测量 • 等效电路推定

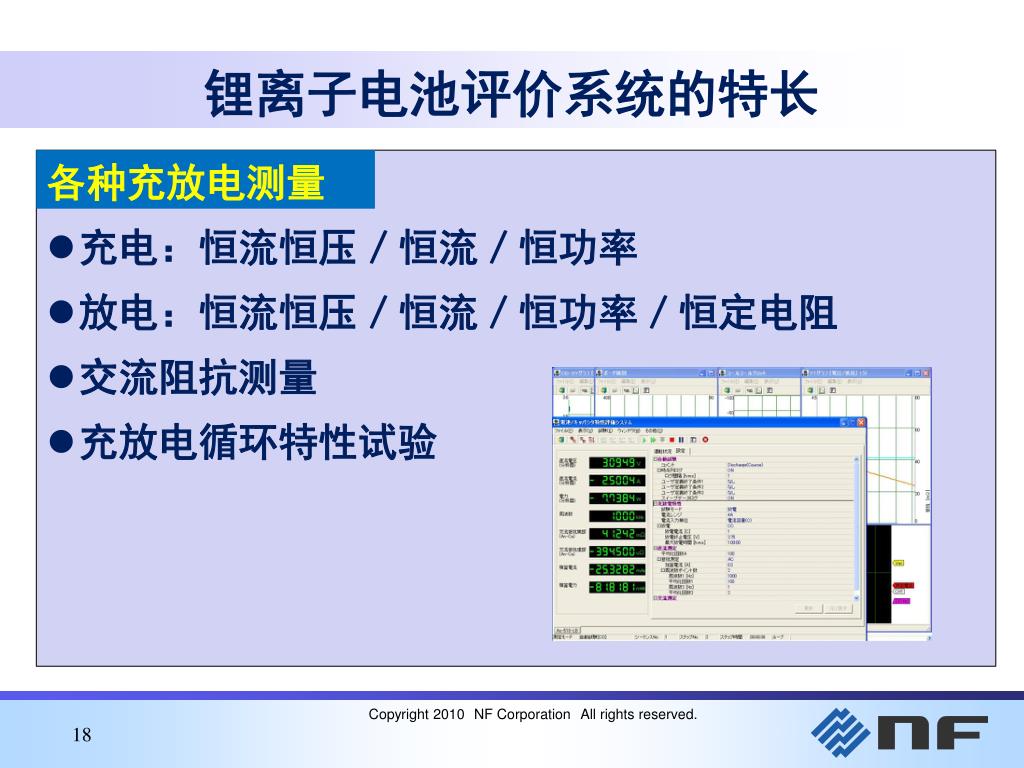

18. 锂离子电池评价系统的特长 • 各种充放电测量 • 充电：恒流恒压／恒流／恒功率 • 放电：恒流恒压／恒流／恒功率／恒定电阻 • 交流阻抗测量 • 充放电循环特性试验

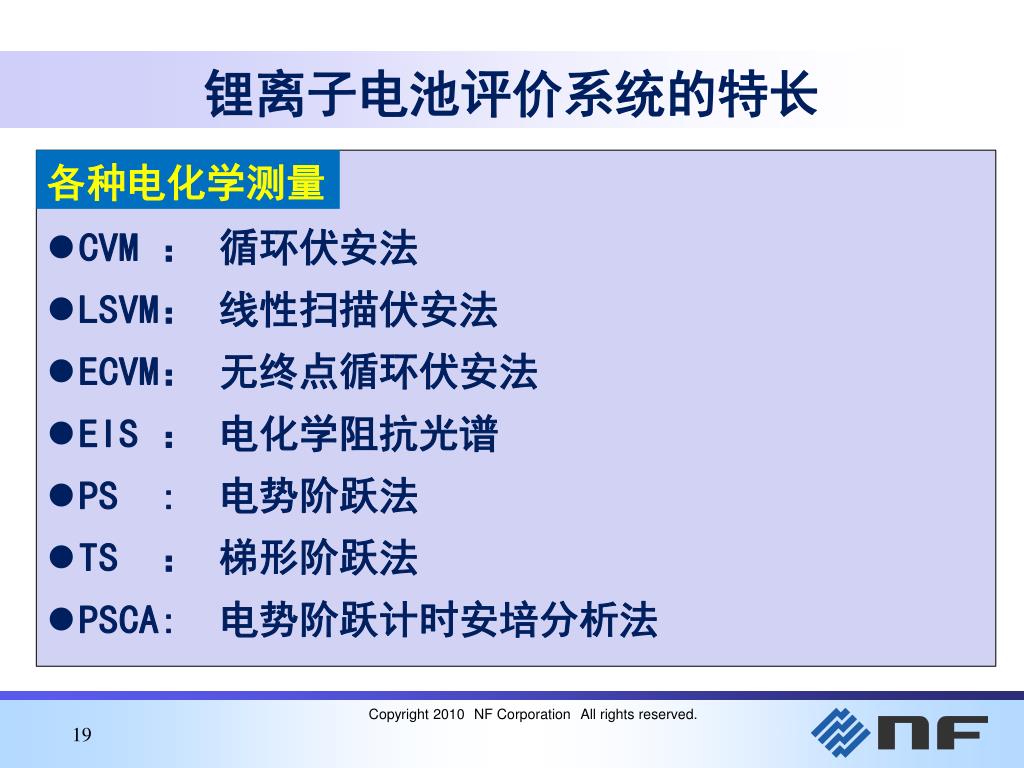

19. 锂离子电池评价系统的特长 • 各种电化学测量 • CVM ：循环伏安法 • LSVM：线性扫描伏安法 • ECVM：无终点循环伏安法 • EIS ：电化学阻抗光谱 • PS :电势阶跃法 • TS ：梯形阶跃法 • PSCA:电势阶跃计时安培分析法

20. 锂离子电池评价系统的特长 • EIS:恒压交流阻抗测量 • 通常的电化学测量中使用的方法 • 频率自动扫引 • ACZ:恒流交流阻抗测量 • 不受电池内部电阻变化的影响， • 以恒定电流进行测量 • 交流振幅的＋侧/－侧不受充电和 • 放电影响。 • （交流信号重叠时的库仑量的平衡） • 多样的交流阻抗测量 伯德图 科尔科尔图 恒流测量 恒压的情况 充电 电池电压 放电 恒流的情况

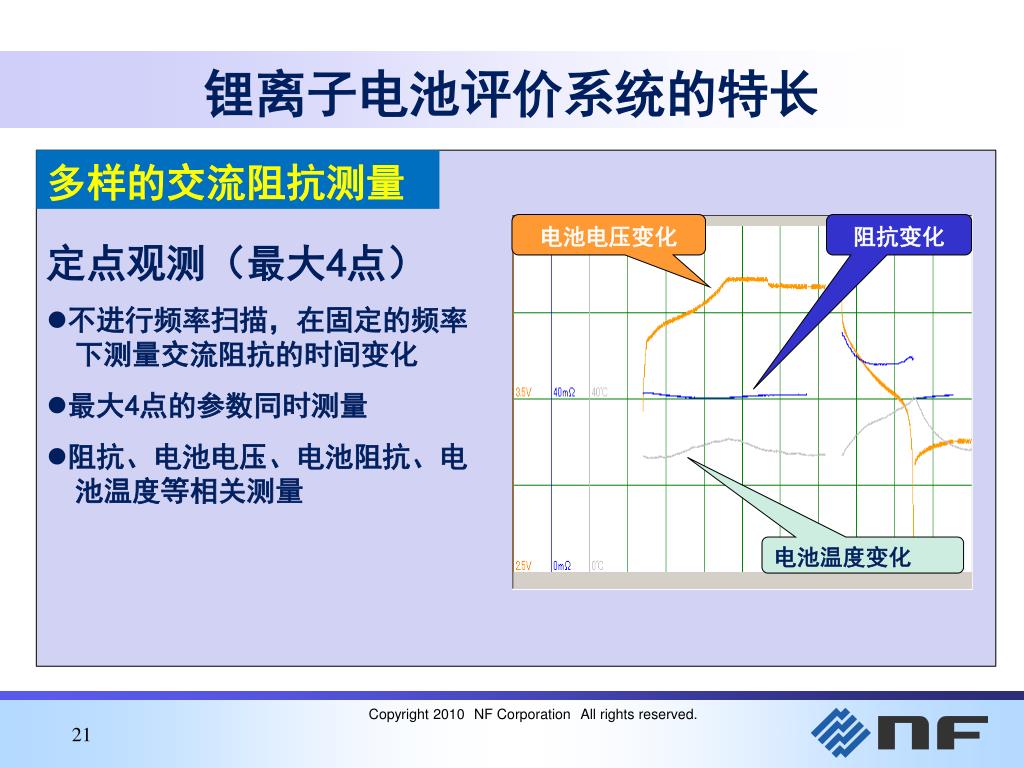

21. 锂离子电池评价系统的特长 • 多样的交流阻抗测量 • 定点观测（最大4点） • 不进行频率扫描，在固定的频率 • 下测量交流阻抗的时间变化 • 最大4点的参数同时测量 • 阻抗、电池电压、电池阻抗、电 • 池温度等相关测量 电池电压变化 阻抗变化 电池温度变化

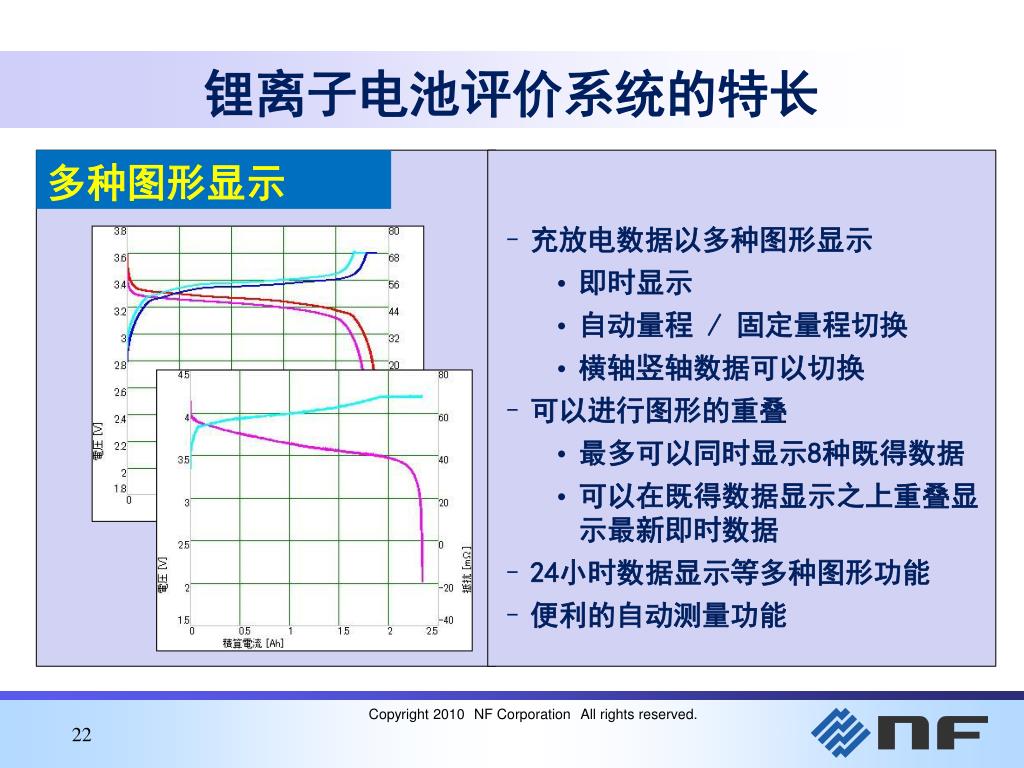

22. 锂离子电池评价系统的特长 多种图形显示 • 充放电数据以多种图形显示 • 即时显示 • 自动量程 / 固定量程切换 • 横轴竖轴数据可以切换 • 可以进行图形的重叠 • 最多可以同时显示8种既得数据 • 可以在既得数据显示之上重叠显示最新即时数据 • 24小时数据显示等多种图形功能 • 便利的自动测量功能

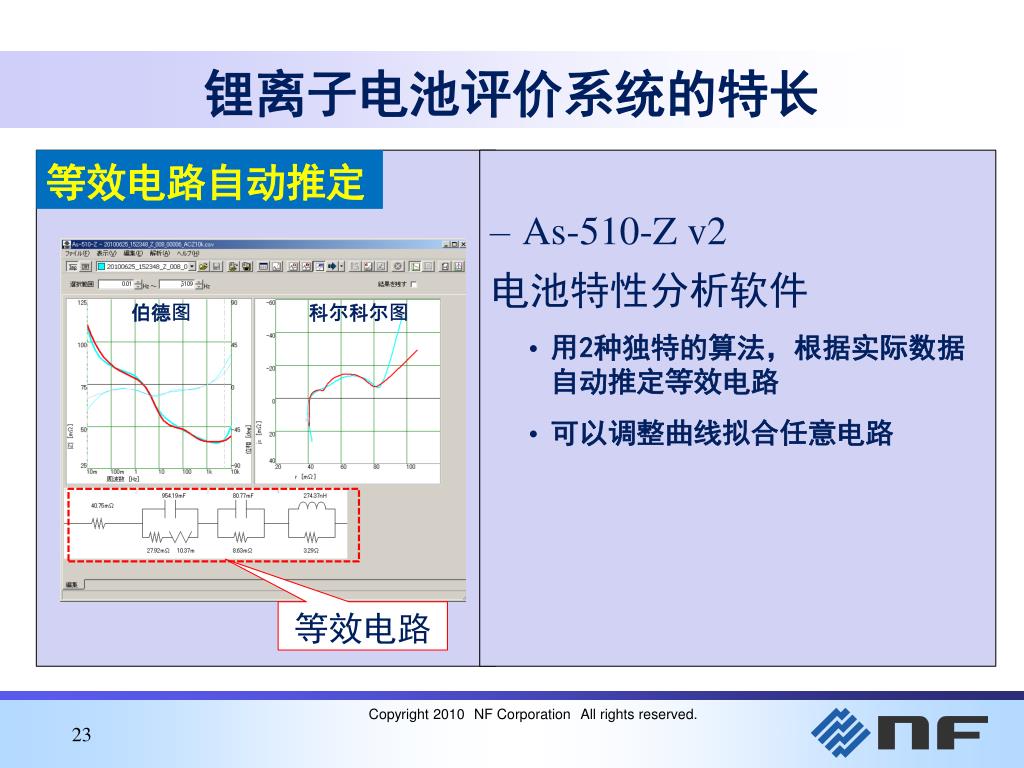

23. 锂离子电池评价系统的特长 等效电路自动推定 • As-510-Z v2 • 电池特性分析软件 • 用2种独特的算法，根据实际数据自动推定等效电路 • 可以调整曲线拟合任意电路 伯德图 科尔科尔图 等效电路

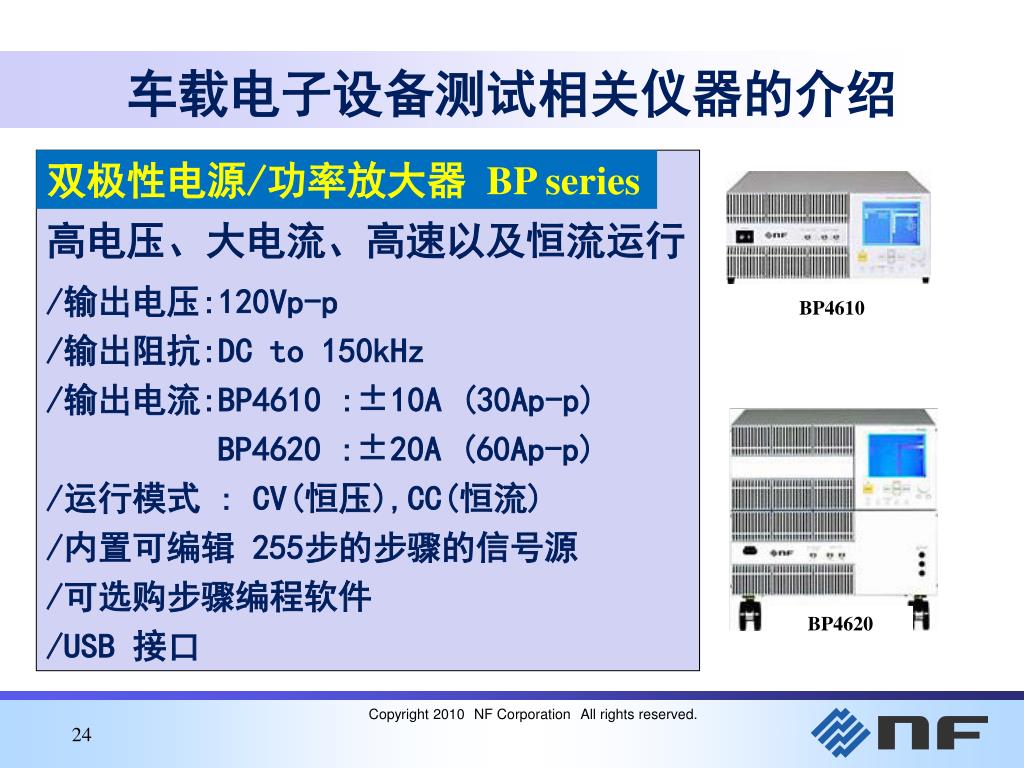

24. 车载电子设备测试相关仪器的介绍 高电压、大电流、高速以及恒流运行 /输出电压:120Vp-p /输出阻抗:DC to 150kHz /输出电流:BP4610 :±10A (30Ap-p) BP4620 :±20A (60Ap-p) /运行模式 : CV(恒压),CC(恒流) /内置可编辑255步的步骤的信号源 /可选购步骤编程软件 /USB 接口 双极性电源/功率放大器 BP series BP4610 BP4620

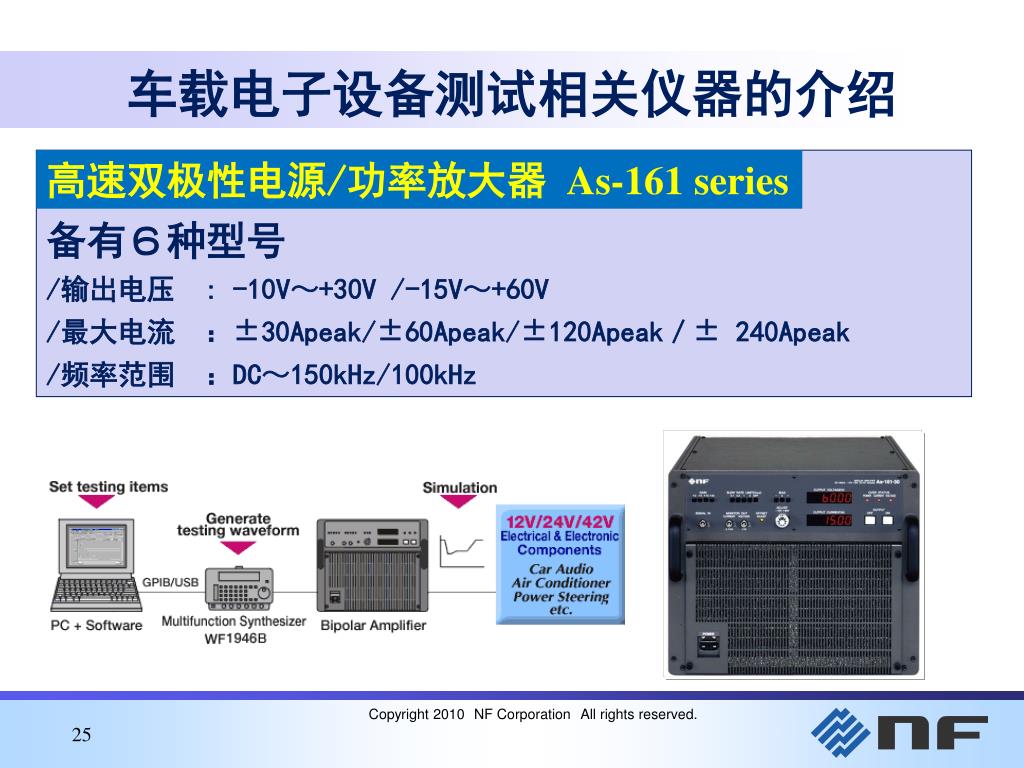

25. 车载电子设备测试相关仪器的介绍 高速双极性电源/功率放大器 As-161 series • 备有６种型号 • /输出电压 : -10V～+30V /-15V～+60V • /最大电流　：±30Apeak/±60Apeak/±120Apeak／± 240Apeak • /频率范围：DC～150kHz/100kHz

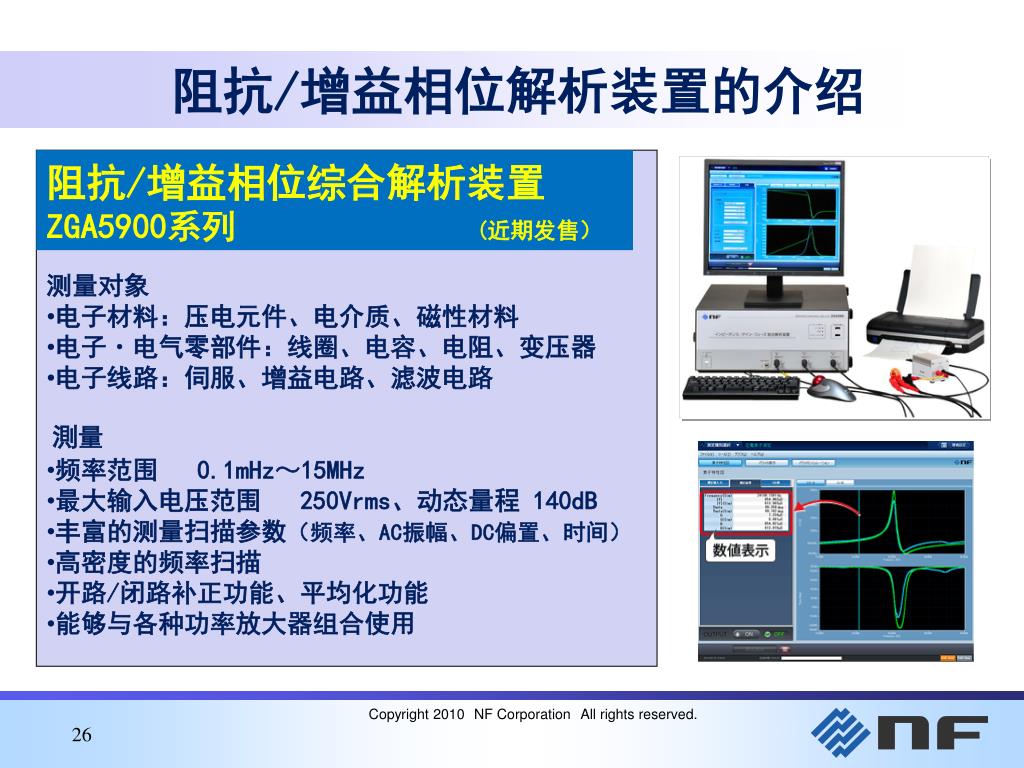

26. 阻抗/增益相位解析装置的介绍 • 测量对象 • 电子材料：压电元件、电介质、磁性材料 • 电子・电气零部件：线圈、电容、电阻、变压器 • 电子线路：伺服、增益电路、滤波电路 • 測量 • 频率范围0.1mHz～15MHz • 最大输入电压范围250Vrms、动态量程 140dB • 丰富的测量扫描参数（频率、AC振幅、DC偏置、时间） • 高密度的频率扫描 • 开路/闭路补正功能、平均化功能 • 能够与各种功率放大器组合使用 阻抗/增益相位综合解析装置ZGA5900系列　　　　　　　(近期发售）

27. 謝謝!！
