汽车电工电子技术 精品课程学习情境一直流电路任务烟台汽车工程职业学院

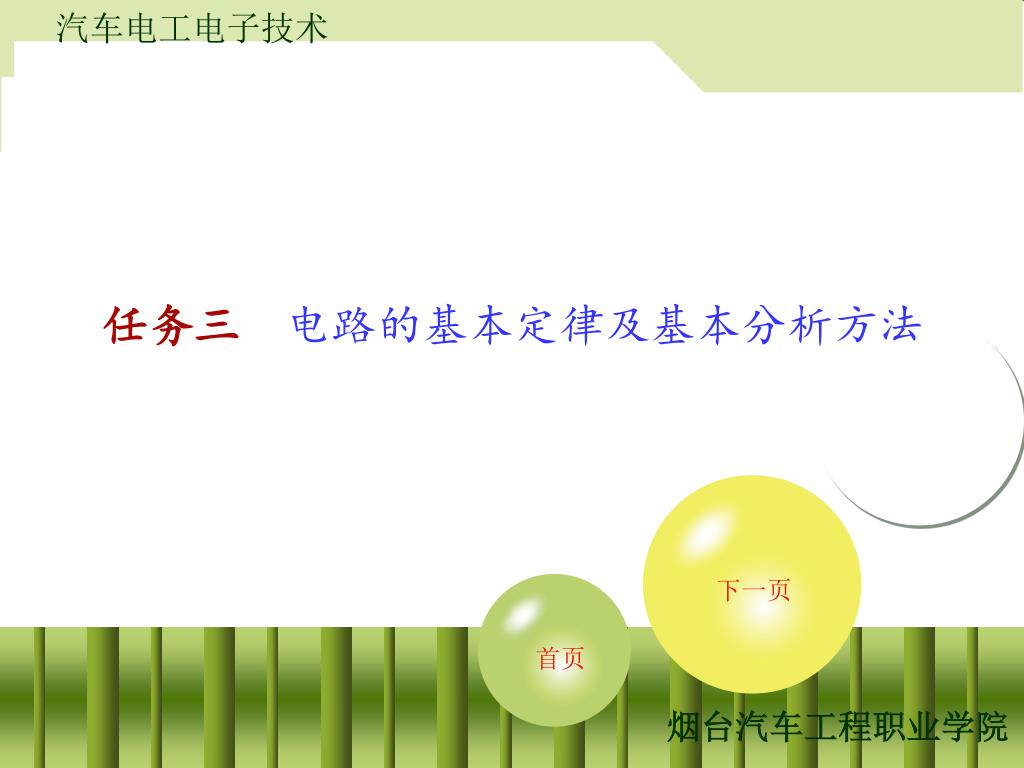

汽车电工电子技术 任务三电路的基本定律及基本分析方法下一页首页烟台汽车工程职业学院

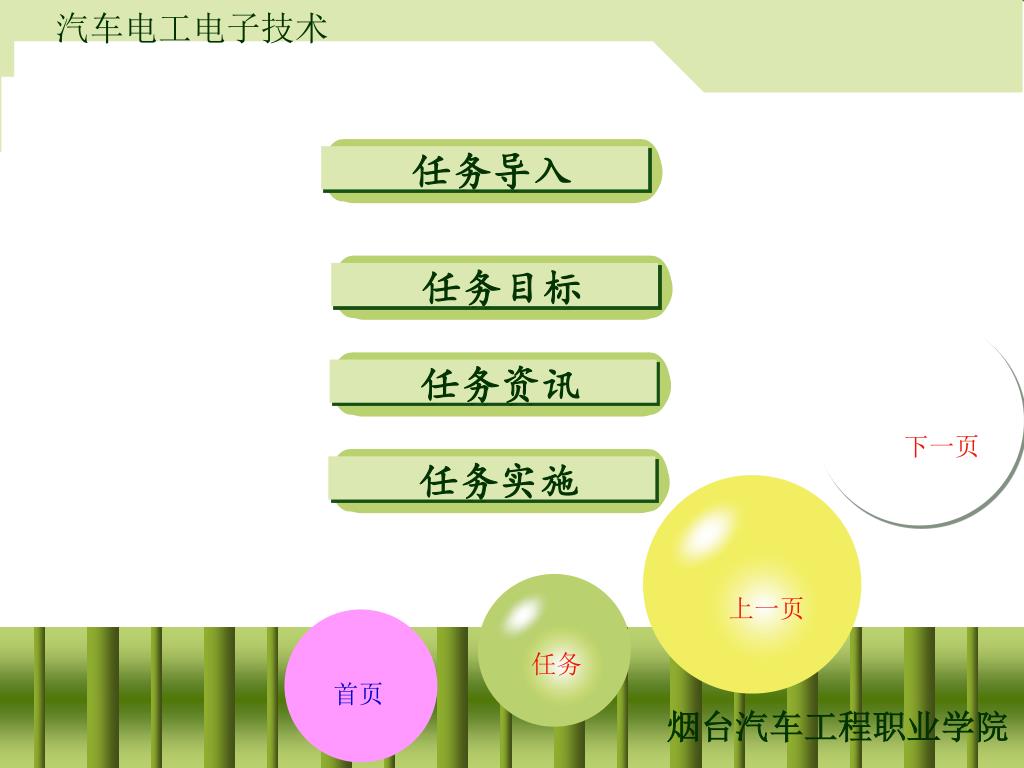

汽车电工电子技术 任务导入任务目标任务资讯任务实施下一页上一页任务首页烟台汽车工程职业学院

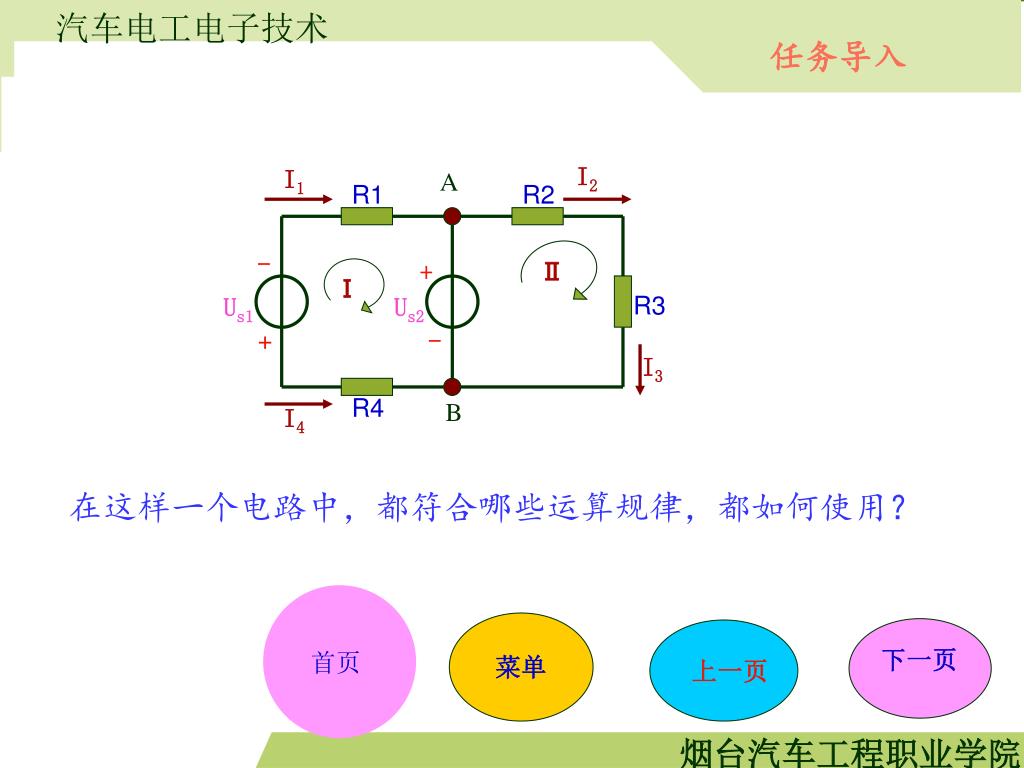

汽车电工电子技术 I2 I1 A R1 R2 - + Ⅱ Ⅰ Us1 Us2 R3 + - I3 R4 B I4 任务导入在这样一个电路中，都符合哪些运算规律，都如何使用？下一页首页菜单上一页

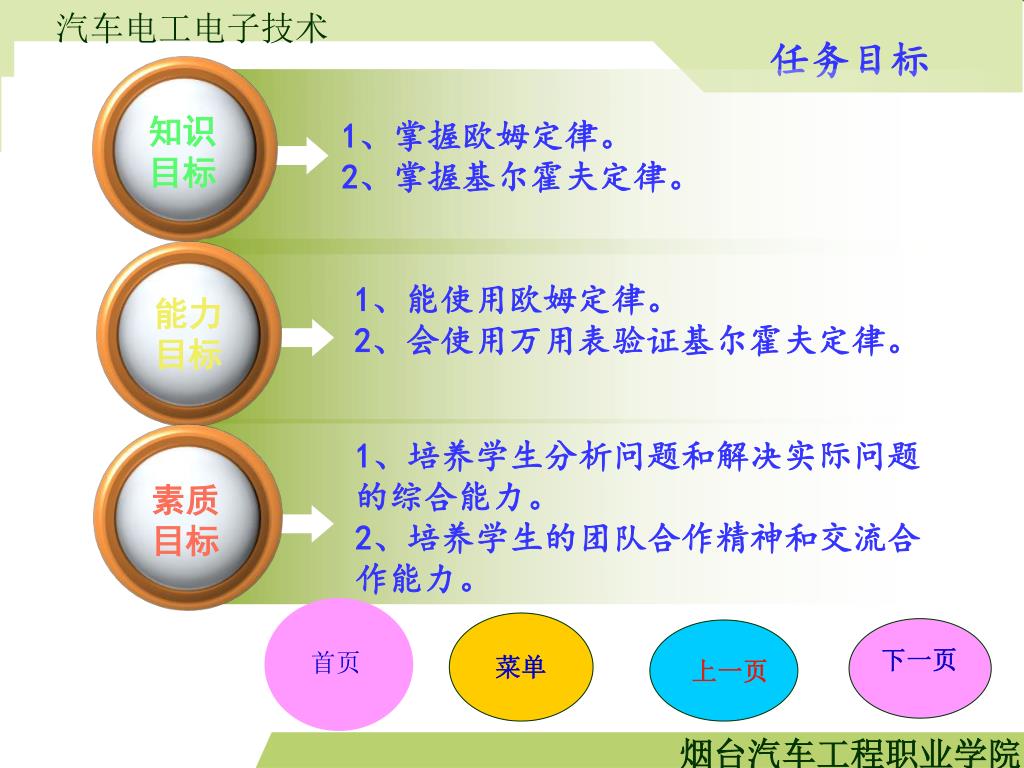

汽车电工电子技术 任务目标知识目标 1、掌握欧姆定律。 2、掌握基尔霍夫定律。 1、能使用欧姆定律。 2、会使用万用表验证基尔霍夫定律。能力目标 1、培养学生分析问题和解决实际问题的综合能力。 2、培养学生的团队合作精神和交流合作能力。素质目标下一页首页菜单上一页

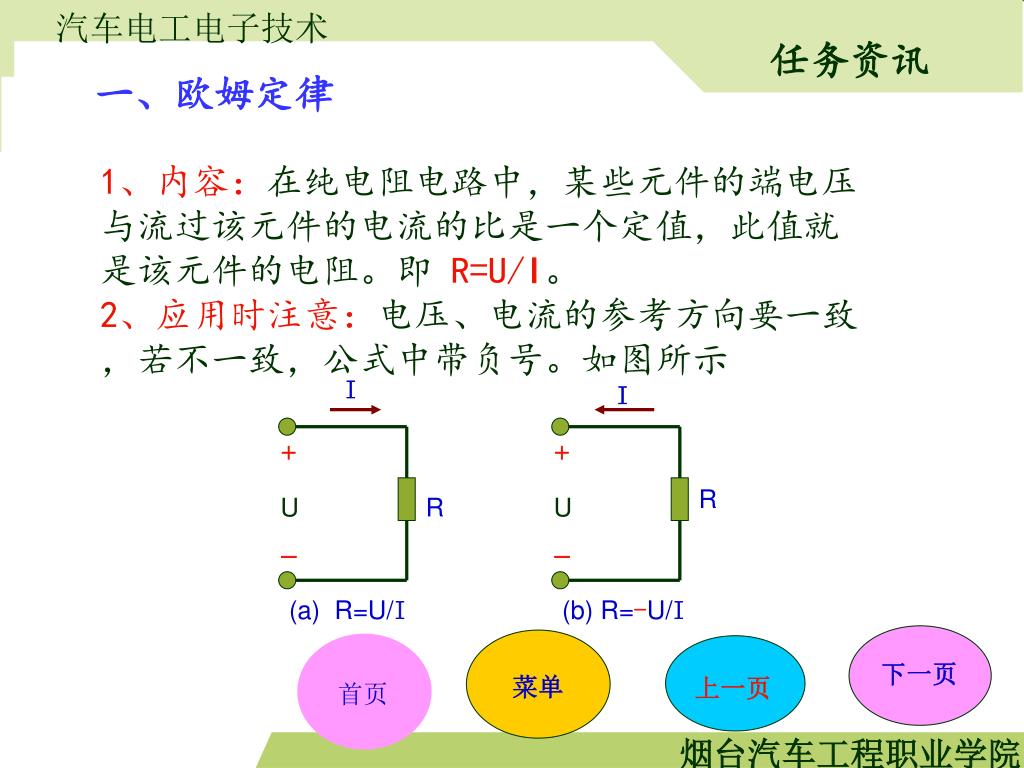

汽车电工电子技术 I I + + R U R U - - (a) R=U/I (b) R=-U/I 任务资讯一、欧姆定律 1、内容：在纯电阻电路中，某些元件的端电压与流过该元件的电流的比是一个定值，此值就是该元件的电阻。即 R=U/I。 2、应用时注意：电压、电流的参考方向要一致，若不一致，公式中带负号。如图所示下一页菜单上一页首页

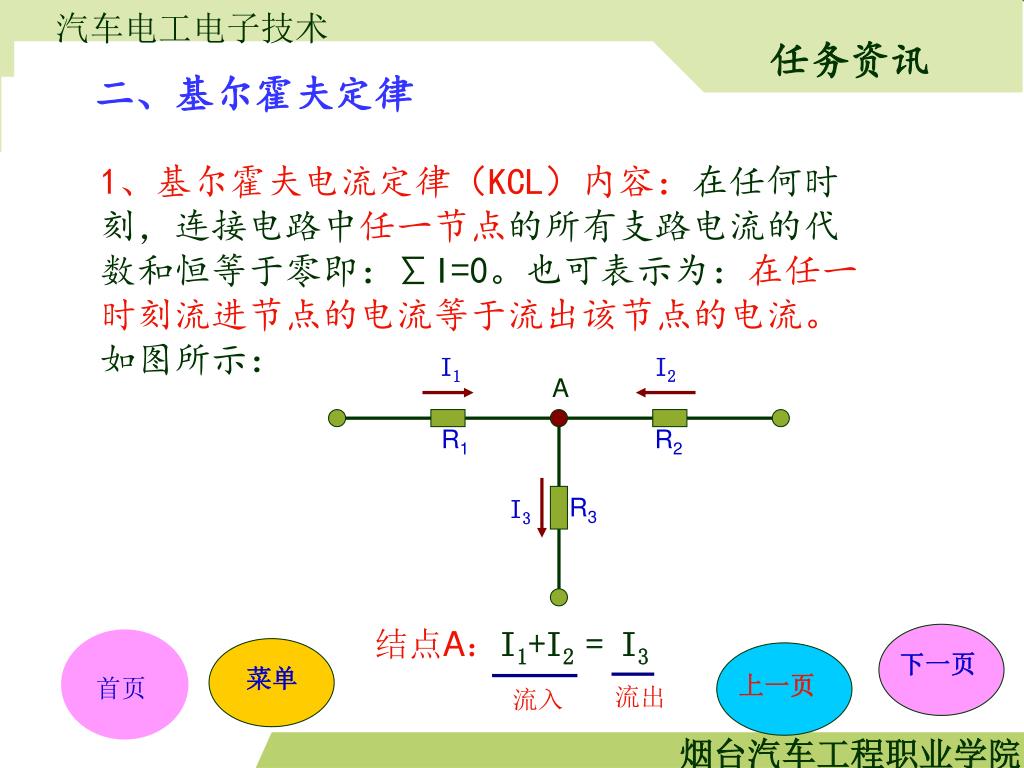

汽车电工电子技术 I1 I2 A R1 R2 I3 R3 结点A：I1+I2 = I3 流出流入任务资讯二、基尔霍夫定律 1、基尔霍夫电流定律（KCL）内容：在任何时刻，连接电路中任一节点的所有支路电流的代数和恒等于零即：∑I=0。也可表示为：在任一时刻流进节点的电流等于流出该节点的电流。如图所示：下一页菜单上一页首页

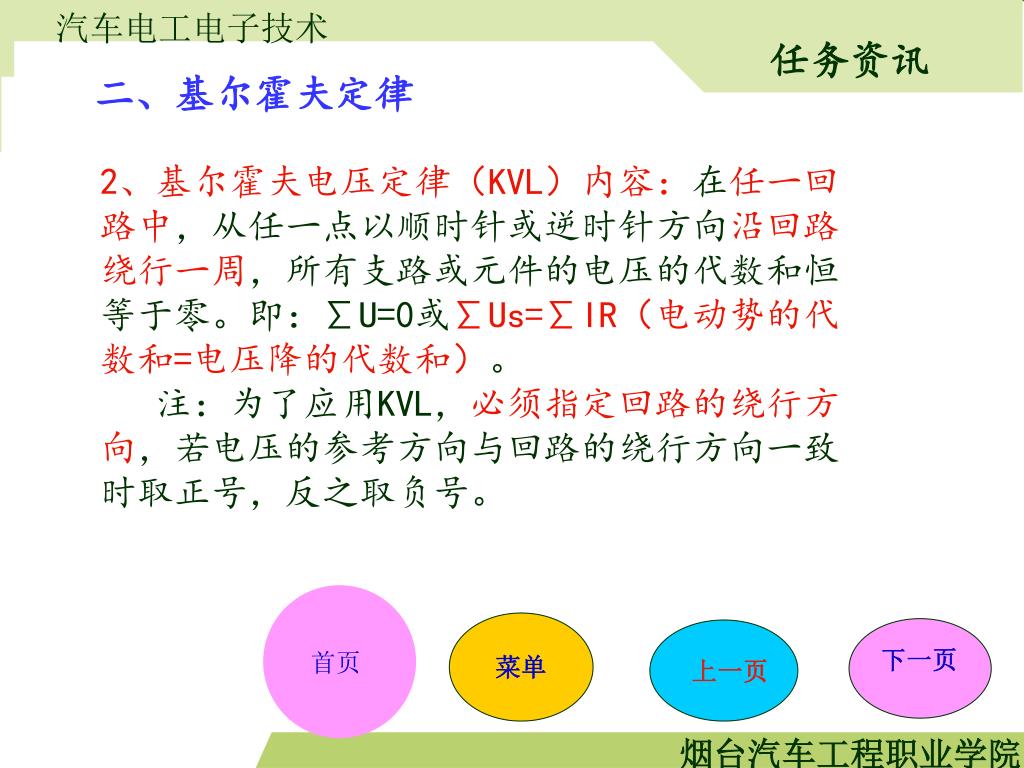

汽车电工电子技术 任务资讯二、基尔霍夫定律 2、基尔霍夫电压定律（KVL）内容：在任一回路中，从任一点以顺时针或逆时针方向沿回路绕行一周，所有支路或元件的电压的代数和恒等于零。即：∑U=0或∑Us=∑IR（电动势的代数和=电压降的代数和）。注：为了应用KVL，必须指定回路的绕行方向，若电压的参考方向与回路的绕行方向一致时取正号，反之取负号。下一页首页菜单上一页

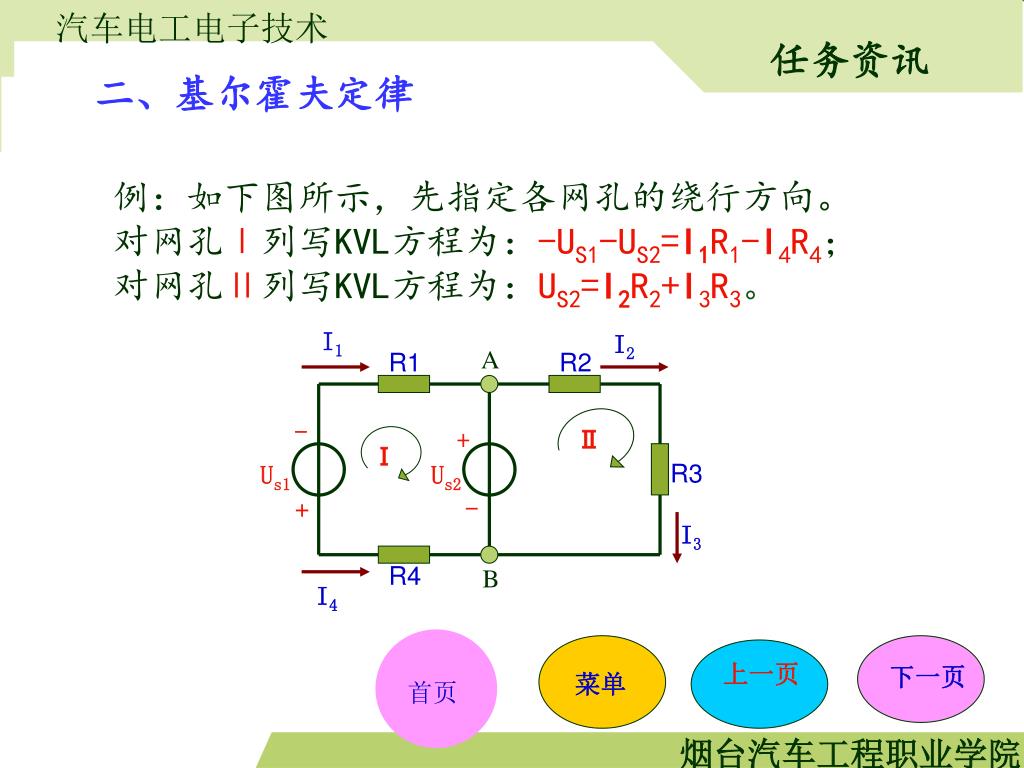

汽车电工电子技术 I1 I2 A R1 R2 - + Ⅱ Ⅰ Us1 Us2 R3 + - I3 R4 B I4 任务资讯二、基尔霍夫定律例：如下图所示，先指定各网孔的绕行方向。对网孔Ⅰ列写KVL方程为：-US1-US2=I1R1-I4R4；对网孔Ⅱ列写KVL方程为：US2=I2R2+I3R3。上一页下一页菜单首页

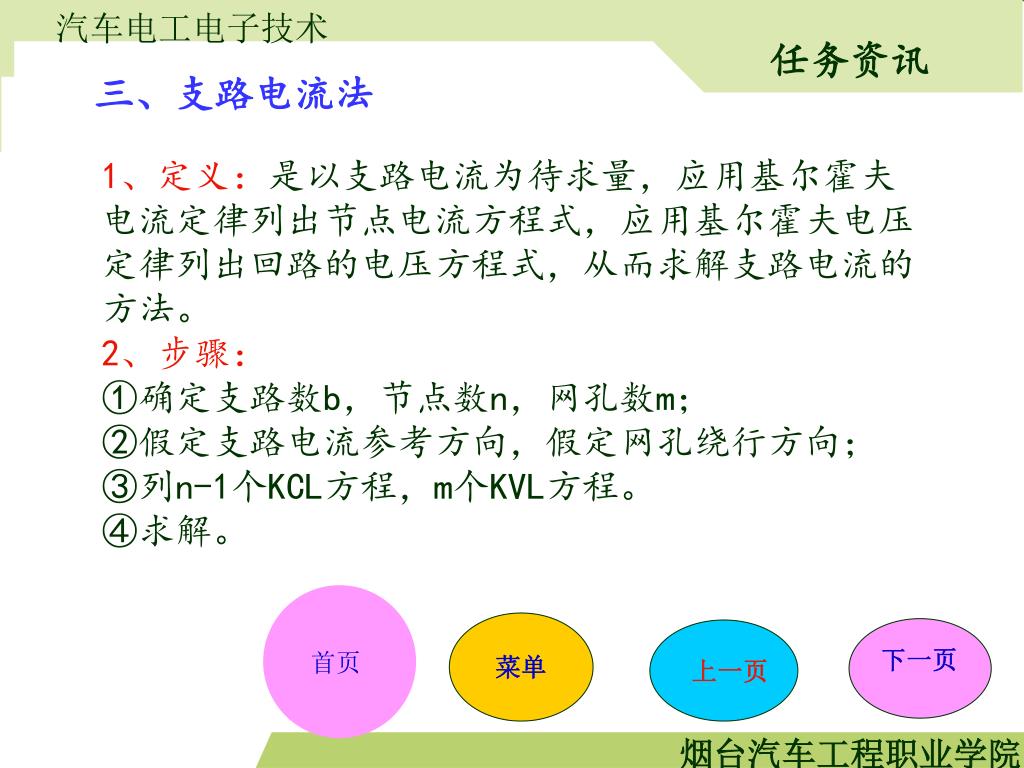

汽车电工电子技术 任务资讯三、支路电流法 1、定义：是以支路电流为待求量，应用基尔霍夫电流定律列出节点电流方程式，应用基尔霍夫电压定律列出回路的电压方程式，从而求解支路电流的方法。 2、步骤： ①确定支路数b，节点数n，网孔数m； ②假定支路电流参考方向，假定网孔绕行方向； ③列n-1个KCL方程，m个KVL方程。 ④求解。下一页首页菜单上一页

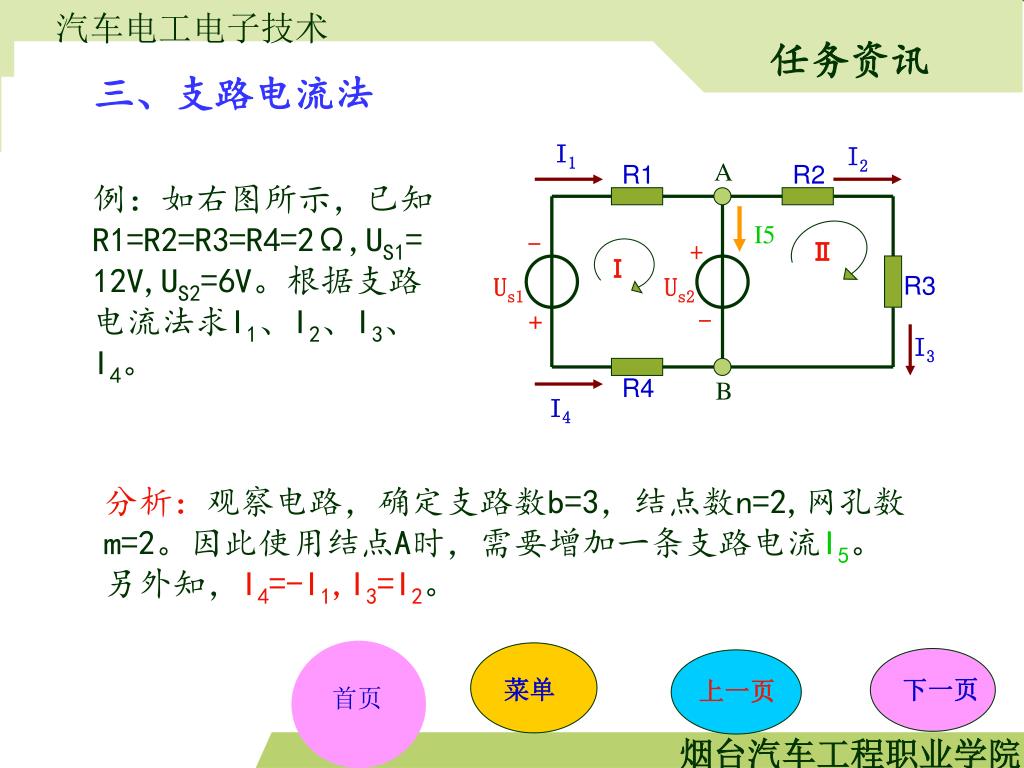

汽车电工电子技术 I5 I1 I2 A R1 R2 - + Ⅱ Ⅰ Us1 Us2 R3 + - I3 R4 B I4 任务资讯三、支路电流法例：如右图所示，已知R1=R2=R3=R4=2Ω,US1=12V,US2=6V。根据支路电流法求I1、I2、I3、I4。分析：观察电路，确定支路数b=3，结点数n=2,网孔数m=2。因此使用结点A时，需要增加一条支路电流I5。另外知，I4=-I1,I3=I2。菜单下一页上一页首页

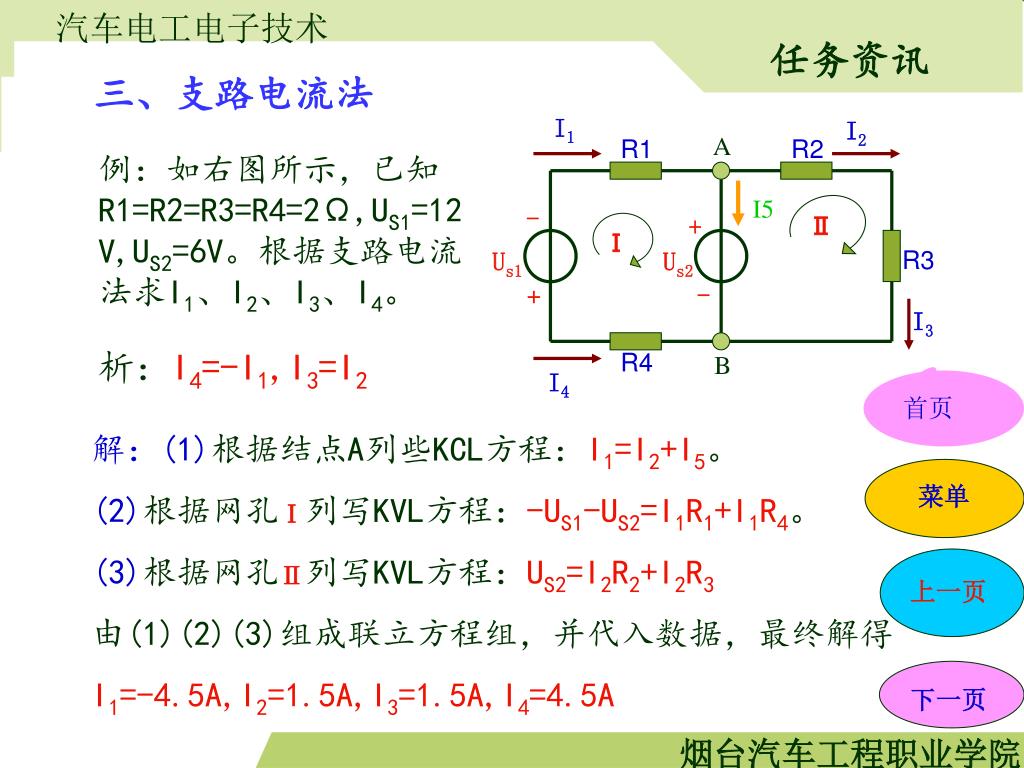

汽车电工电子技术 I5 I1 I2 A R1 R2 - + Ⅱ Ⅰ Us1 Us2 R3 + - I3 R4 B I4 任务资讯三、支路电流法例：如右图所示，已知R1=R2=R3=R4=2Ω,US1=12V,US2=6V。根据支路电流法求I1、I2、I3、I4。析：I4=-I1,I3=I2 首页解：(1)根据结点A列些KCL方程：I1=I2+I5。 (2)根据网孔Ⅰ列写KVL方程：-US1-US2=I1R1+I1R4。 (3)根据网孔Ⅱ列写KVL方程：US2=I2R2+I2R3 由(1)(2)(3)组成联立方程组，并代入数据，最终解得 I1=-4.5A,I2=1.5A,I3=1.5A,I4=4.5A 菜单上一页下一页

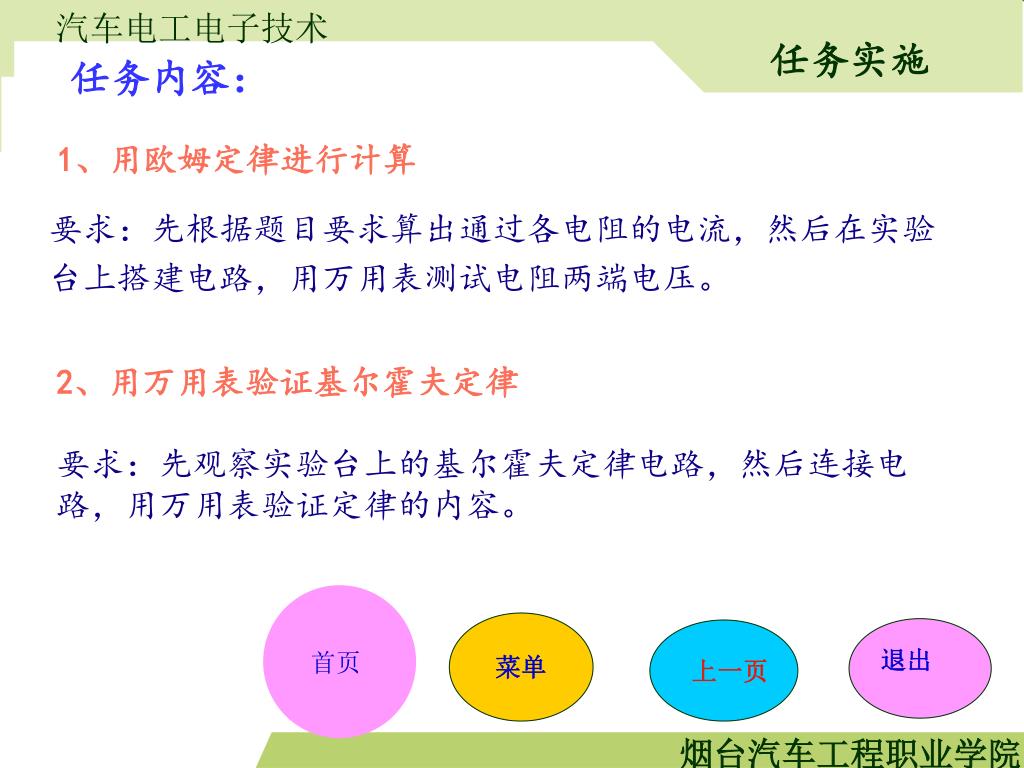

汽车电工电子技术 任务实施任务内容： 1、用欧姆定律进行计算要求：先根据题目要求算出通过各电阻的电流，然后在实验台上搭建电路，用万用表测试电阻两端电压。 2、用万用表验证基尔霍夫定律要求：先观察实验台上的基尔霍夫定律电路，然后连接电路，用万用表验证定律的内容。退出首页菜单上一页
