  1. 通 信 电 缆 简介 集团 二零一零年九月

  2. 通信电缆发展简史： 1、1875年贝尔实验室发明电话。 主要用于传输话音 2、1882年在英国沿铁路埋设第一根5英里长的马来胶绝缘的导线。 主要用于传输话音 主要用于传输话音及模拟信号 3、20世纪初改进为空气纸绝缘铅包电缆。 主要用于传输话音、150kHz以下模拟信号、2048kb/s的数字信号。 4、全塑市内通信电缆。 主要用于传输话音、从100Mb到几个Tb的数字信号。 5、光缆及高频数字缆。

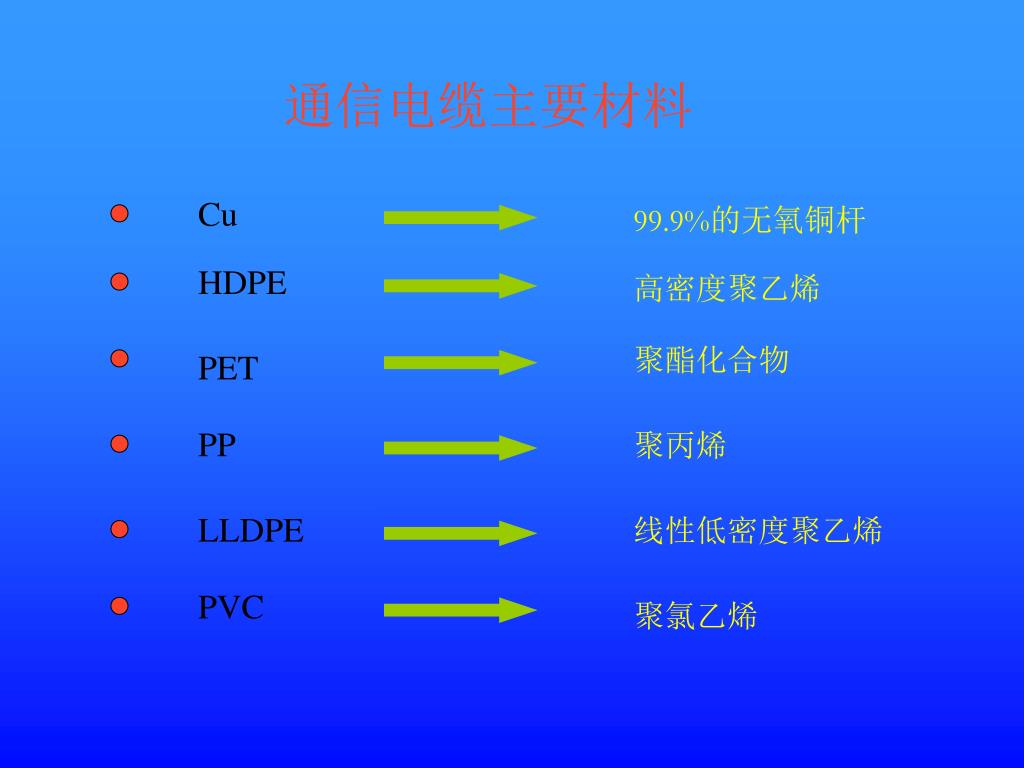

  3. 通信电缆主要材料 Cu 99.9%的无氧铜杆 HDPE 高密度聚乙烯 聚酯化合物 PET PP 聚丙烯 LLDPE 线性低密度聚乙烯 PVC 聚氯乙烯

  4. 通信电缆主要材料 一、铜（Cu） 纯铜又称紫铜，属于重金属，比重为8.89g/cm3。 铜有以下几个重要特性： 1、导电性能好（仅次于银），导热性好。 2、化学稳定性高，抗蚀性好。 3、无磁性，磁化系数极低。 4、机械性能好。 5、塑性好，易于加工。 6、来源丰富。性价比较高。

  5. 通信电缆主要材料 二、铜在电缆行中的制造及应用： ① 铜杆的制造： 电解铜板 感应电炉内熔融 氧化 还原 上引成杆 木炭 轧制 拉制 铜杆（3.0，2.6，2.0等） ② 铜的导电性： 铜的导电性一般用电阻率来表示。国际电工标准委员会（IEC）规定对于密度为8.89的软铜，在20℃下的电阻率0.017241 Ωmm2/m，电阻温度系数为3.93×10-3/℃，这时的导电率定为100%IACS。

  6. 通信电缆主要材料 1、如果铜中的杂质增加会显著降低铜的导电性，所以要求铜的纯度越高越好，但有一个例外，就是在铜中含有少量的氧时，铜的导电率会有所提高。 2、铜在加工过程会出现加工硬化，这会严重影响铜的导电率，所以铜经过拉制后必需进行退火处理，来恢复铜的导电性能。 ②铜的机械性能： 铜在经过加工拉抻后，强度会随之增强，经过退火后机械强度可恢复到拉伸前的水平，但如果退火温度在500~600℃附近时，可能会使机械强度和延伸率急剧下降。 ③铜的耐蚀性： 铜在空气中由于会生成硫酸铜保护膜，所以常温下铜极耐大气侵蚀。当温度达到100℃时，表面将开始生成黑色的氧化铜。300 ℃以下氧化缓慢，温度再高，氧化速度增加，同时电阻增加。

  7. 通信电缆主要材料 三、PE（聚乙烯） ① 聚乙烯分类： 高压法聚乙烯（LDPE），密度0.91~0.93g/cm3 中压法聚乙烯（MDPE），密度0.93~0.94g/cm3 聚乙烯 低压法聚乙烯（HDPE），密度0.94~0.95g/cm3 UNIPOL法聚乙烯（LLDPE），密度0.92~0.94g/cm3 ②分子量与熔融指数： 熔融指数：在标准塑性计中，将聚乙烯样品加热到一定温度（190℃）使之融化，用固定的负荷（一般为2160g）使熔融状态的树脂流经一定大小的小孔（一般为2.1mm直径），在10分钟内被挤出树脂重量克数。 一般分子量越大，熔融指数越小，也就是说分子量与熔融指数成反比。熔融指数大，加工性能好，但机械性能和耐溶剂性能差。否则，反之。

  8. 通信电缆主要材料 ③ 聚乙烯电性能： 聚乙烯具有极其优良的电气绝缘性能。 1、介电常数为2.32，并且不随频率变化而变化。 2、有很好的介质损耗角正切，一般为0.0002。 3、有很高的体积电阻率，一般为1015Ω.m。 4、有较高的电场强度，一般为20MV/m。 5、聚乙烯在使用过程容易发生环境应力开裂，所以要对材料进行改性。 聚乙烯一个致命的弱点是它很容易燃烧。

  9. 通信电缆主要材料 ④ 聚乙烯的加工工艺： 1、聚乙烯一般熔融温度为110℃。 2、聚乙烯的分解温度为350℃。 3、由于聚乙烯在水的作用下老化会急剧加快，相应的击穿强度、抗拉强度等电、物理性能会直线下降，所以在加工过程中应注意水分的控制。 4、泡沫聚乙烯是在聚乙烯内加入AN型或AC型发泡料。通过发泡料在挤出过程中放出的氮气形成均匀气泡。 5、当聚乙烯内有气泡、杂质、焦料或其它缺陷时，这些部位将产生场强集中，造成局部放电引起击穿。

  10. 通信电缆主要材料 四、PVC（聚氯乙烯）： 聚氯乙烯有如下几个性能： 1、PVC属于极性物质，所以其电绝缘性能不理想。 2、热稳定性不好，耐热性较差 3、有较高的体积电阻率，一般为1012Ω.m。 4、有很高的电场强度，一般为35MV/m。 5、介电常数3.5，但随着频率变化而直线增加。 6、有较大的介质损耗角正切，一般为0.02。 7、有很好的阻燃性。所以可用于电缆外护套。 它不适于生产高频和高压的通信或电力传输电缆。

  11. 通信电缆主要材料 五、PP（聚丙烯）： 聚丙烯的性能如下： 1、介电常数为2.0，并且不随频率变化而变化。 2、有很好的介质损耗角正切，一般为0.0008。 3、有很高的体积电阻率，一般为1014Ω.m。 4、有较高的电场强度，一般为30MV/m。 5、聚丙烯与聚乙烯相比几乎没有环境应力开裂现象。 6、聚丙烯具有极高的耐热性能。可在110℃下连续使用而不变形。熔融温度最高可达167℃。 由于其耐热高，机械强度大，所以聚丙烯很难加工。

  12. 通信电缆型号介绍 通信电缆用途介绍

  13. 低电阻、低固有衰减，近端串音衰减高，远端串音防卫度高，有优异的防水性能，密封性好。低电阻、低固有衰减，近端串音衰减高，远端串音防卫度高，有优异的防水性能，密封性好。 技术特点： 主要用于传输音频150kHz及以下的模拟信号和2048 kbit/s及以下的数字信号，在一定条件下，也可传输 2048 kbit/s以上的数字信号。 应用范围： HDPE绝缘 PT扎带 铜 丝 缆芯包带 敷设方式： 野外管道和架空敷设 铝塑复合带 适用温度： -30℃～ +60 ℃ PE护套 敷设环境温度： 不低于-5 ℃ HYA 型市内通信电缆

  14. 低电阻、低固有衰减，聚乙烯护套内加放吊线与电缆平行架吊线可省掉掉线和挂钩，便于敷设使用。低电阻、低固有衰减，聚乙烯护套内加放吊线与电缆平行架吊线可省掉掉线和挂钩，便于敷设使用。 技术特点： 主要用于传输音频150kHz及以 下的模拟信号和2048 kbit/s及以 下的数字信号 应用范围： 钢绞线 PE护套料 敷设方式： 野外露天架空敷设 缆 芯 适用温度： -30℃～ +60 ℃ 敷设环境温度： 不低于-5 ℃ HYAC 型自承式市内通信电缆

  15. 低电阻、低固有衰减，纵包轧纹钢带铠装，具有优良的抗压保护性能，适用于直埋敷设，低电阻、低固有衰减，纵包轧纹钢带铠装，具有优良的抗压保护性能，适用于直埋敷设， 技术特点： 主要用于传输音频150kHz及以下的模拟信号和2048 kbit/s及以下的数字信号，在一定条件下，也可传输 2048 kbit/s以上的数字信号。 应用范围： 填充油膏 铝塑复合带 敷设方式： 直埋 缆 芯 适用温度： -30℃～ +60 ℃ 钢塑复合带 PE外护套 PE内护套 敷设环境温度： 不低于-5 ℃ HYAT53 型填充式市内通信电缆

  16. 低电阻、低固有衰减，有优异的防水性能，适用于管道或架空敷设。低电阻、低固有衰减，有优异的防水性能，适用于管道或架空敷设。 技术特点： 主要用于传输音频150kHz及以下的模拟信号和2048 kbit/s及以下的数字信号，在一定条件下，也可传输 2048 kbit/s以上的数字信号。 应用范围： 填充油膏 铝塑复合带 敷设方式： 管道或架空 缆 芯 适用温度： -30℃～ +60 ℃ PE护套 敷设环境温度： 不低于-5 ℃ HYAT 型市内通信电缆

  17. 具有各类HYA、HYAC、HYAT系列所有的特点外，还具有重量轻，外径小的特点。同对数电缆相比线径可缩小15%左右。具有各类HYA、HYAC、HYAT系列所有的特点外，还具有重量轻，外径小的特点。同对数电缆相比线径可缩小15%左右。 技术特点： 主要用于传输音频150kHz及以下的模拟信号和2048 kbit/s及以下的数字信号，在一定条件下，也可传输 2048 kbit/s以上的数字信号。 应用范围： 铜导体 适用温度： -30℃～ +60 ℃ 发泡HDPE绝缘 敷设环境温度： 不低于-5 ℃ 发泡电缆单线截面图 HYFA 型发泡式市内通信电缆

  18. 具有各类HYA、HYAC、HYAT系列所有的特点外，还具有重量轻，外径小的特点。 同对数电缆相比线径可缩小15%左右。 技术特点： 主要用于传输音频150kHz及以下的模拟信号和2048 kbit/s及以下的数字信号，在一定条件下，也可传输 2048 kbit/s以上的数字信号。 应用范围： 铜导体 适用温度： -30℃～ +60 ℃ 发泡HDPE绝缘 HDPE绝缘皮 敷设环境温度： 不低于-5 ℃ 发泡电缆单线截面图 HYPA 型发泡式市内通信电缆

  19. 通信电缆工序介绍 将铜杆拉成尺寸精确的铜丝。 拉丝 退火 通过加热使铜丝软化。 在铜丝外挤制一定厚度的绝缘层。 绝缘 将绝缘单线按一定的节距绞合起来。 对绞 将不同根数的对绞线绞合起来。 成缆 护套 在缆芯外挤包一保护层。 对完成品进行物理及电性能上的测试。 检测

  20. 通信电缆生产设备一览表

  21. 通信电缆生产设备一览表

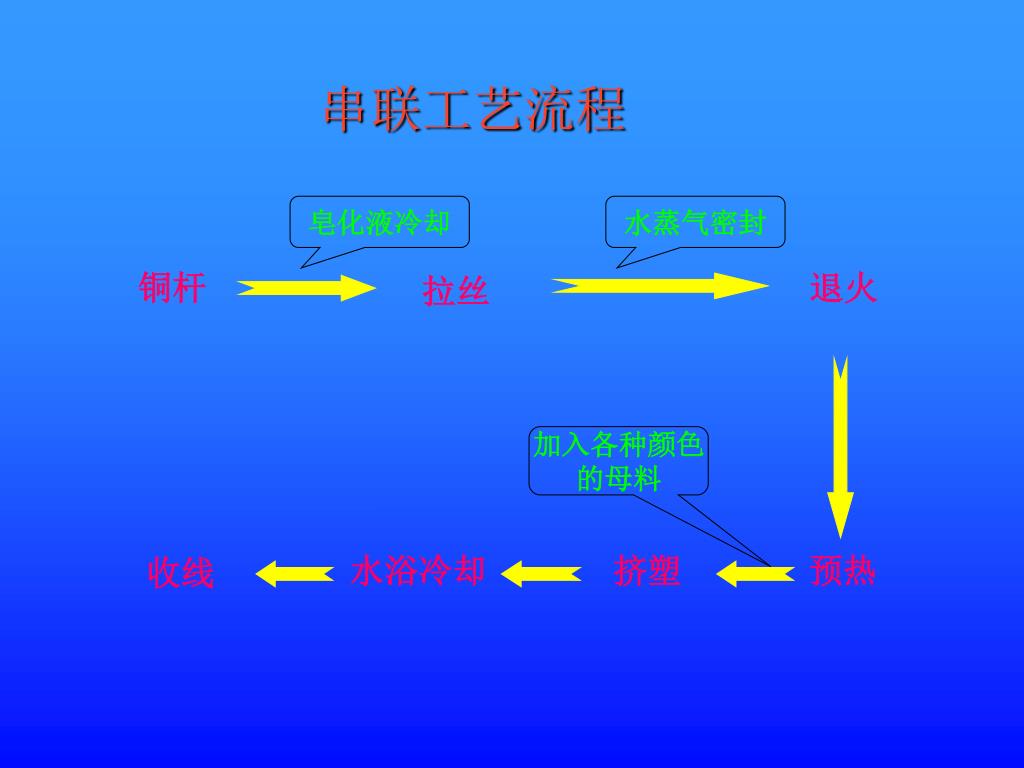

  22. 串联工艺流程 皂化液冷却 水蒸气密封 铜杆 退火 拉丝 加入各种颜色 的母料 水浴冷却 挤塑 预热 收线

  23. 绝缘生产线－－日本神户制钢三串联

  24. 最大线速度： 2500米/分 主要性能：拉丝、退火、挤塑、火花测试一次完成

  25. 火花测试 按规定节距 进行对绞 绝缘单线 收线 对绞工艺流程

  26. 产地： 日本 最大绞合速度：4000扭/分 主要性能：将单线绞合成对绞线，节距精确，并带有退扭功能，使电气性能更加稳定。

  27. 成缆工艺流程 100对以上 按色谱排列 顺序进行成缆 对绞线 单位缆芯 总成缆 100对以下 按段长收线 外扎扎带 纵包包带

  28. 总成缆日本2200 最大生产线对 HYA 4000X2X0.32

  29. 护套工艺流程 热风粘合 黑色PE 护套 缆芯 铝带纵包 水浴冷却 按段长收线 成品检验 表面印刷

  30. 护套挤出机

  31. 例：HYA0.40规格 通信电缆主要技术参数 直流电阻： +20℃， 148/km 电阻不平衡： +20℃， 5% 工作电容： 测试频率：1KHz，52±2.0nF/km 芯对芯电容不平衡： 测试频率：1KHz，250pF/1000m 对地电容不平衡： 测试频率1KHz，最大值2630pF/1000m 平均值 570pF/1000m 衰减： 测试频率：150KHz，  12.1dB；1024KHz，  27.3dB 近端串音 衰 减： 1024KHz，M－S值不小于标准值 远端串音 防卫度： 150KHz，最小值58，功率平均值≥68db／km

  32. 数 据 电 缆 简 介 二○○九年九月

  33. 四芯绞 撕裂绳 护套（外皮） 铜导线 对绞线 绝缘体 五类电缆主要类型介绍 HSYV（UTP） 五类非屏蔽数据电缆

  34. S-UTP 五类缆芯屏蔽数据电缆 撕裂绳 四芯绞 排流线 护套（外皮） 屏蔽层 铜导线 对绞线 绝缘体 五类电缆主要类型介绍

  35. STP 五类对绞屏蔽数据电缆 四芯绞 撕裂绳 护套（外皮） 铜导线 对绞线 绝缘体 屏蔽层 五类电缆主要类型介绍

  36. S-STP 五类对绞缆芯屏蔽数据电缆 撕裂绳 排流线 四芯绞 护套（外皮） 屏蔽层2 铜导线 对绞线 绝缘体 屏蔽层1 五类电缆主要类型介绍

  37. 五类电缆工艺流程 对绞屏蔽 高精度 小节距对绞 三串联 四星绞 （成缆） 缆芯屏蔽 成品检验 护套 装箱出厂 8字成圈

  38. 数据电缆生产设备一览表 工序 设备 型号 数量 产地 单线工序 三串联 KOSCOAT-CTF-2500 1台 日本神户制钢 对绞工序 对绞机 PT-550 10台 上海金东 四星绞工序 星绞机 H4-006-1 4台 日本吉田工业 H4-526-1 4台 成缆工序 成缆机 800-Ⅲ 1台 合肥华新 CT800-4 1台 上海金东 护套工序 护套机 ST-65/25 2台 上海金东 SJ-45GY 2台 浙江余姚 成圈工序 成圈机 BW-500 3台 上海金东

  39. 8字成圈 产地： 中国上海 最大线速度：150米/分 主要性能：将电缆进行成圈，易于包装及施工，并具有电缆放出后无打扭的现象。

  40. 直流电阻： 电阻不平衡： 工作电容： 对地电容不平衡： 特性阻抗： 结构回波： 衰减： 近端串音衰减： 传输延时： 五类电缆主要技术参数  9.38/100m 5% 20℃下，测试频率：1KHz，5.6nF/100m 20℃下，测试频率：1KHz，330pF/100m 测试频率：1MHz，85~115  测试频率：100MHz下， 16dB 测试频率：100MHz下，  22dB 测试频率：100MHz下，  32dB 测试频率：10MHz下， 5.7ns/m

  41. 五类电缆执行的标准：YD1019-2001 ANSI/TIA/EIA 568-A ISO/IEC 11801：1995 EN50173，EN50167 国内外主要生产厂商： 国外： 美国AT&T，AMP公司 法国阿尔卡特，英国BICC，IBM等 国内： 中天，上海乐庭等 其 它

  42. 目前FT能生产数据电缆
