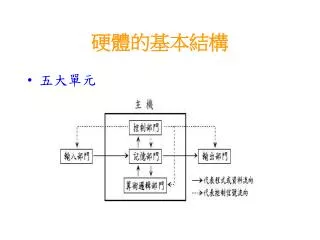

  1. 硬體的基本結構 • 五大單元

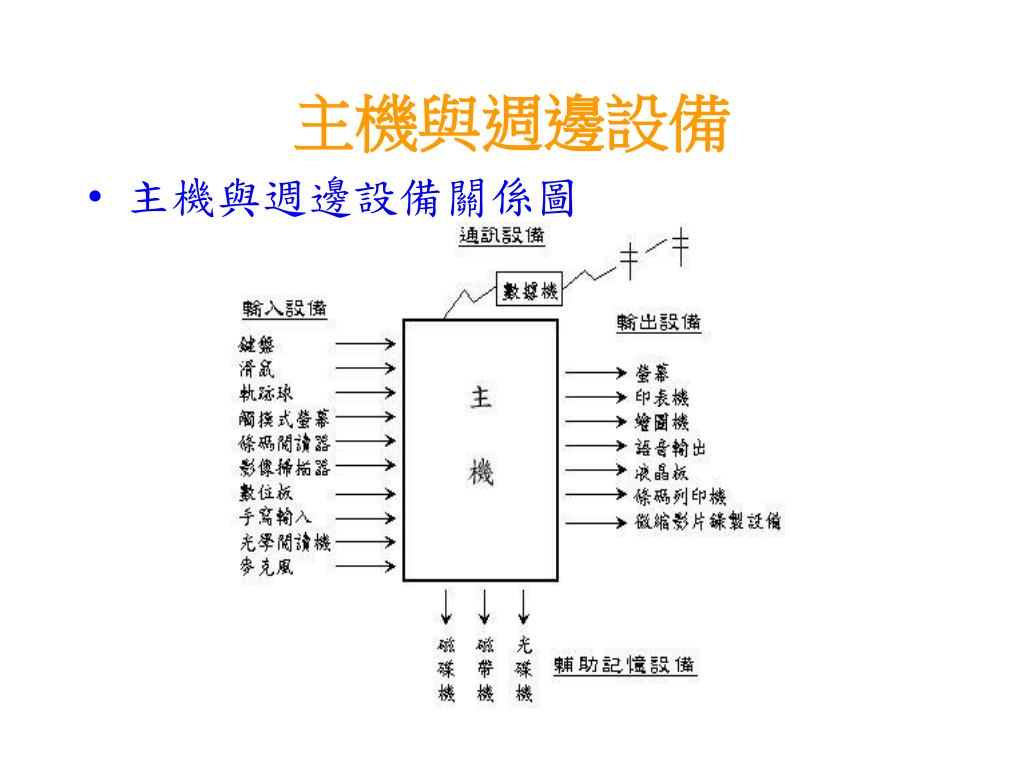

  2. 主機與週邊設備 • 主機與週邊設備關係圖

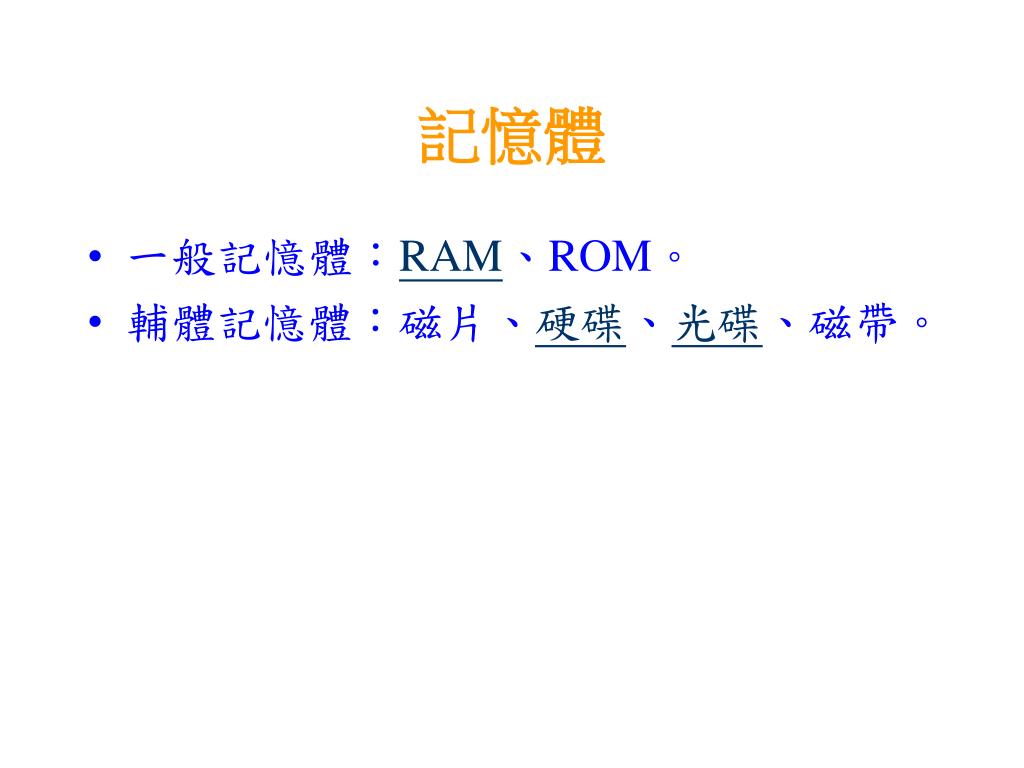

  3. 記憶體 • 一般記憶體：RAM、ROM。 • 輔體記憶體：磁片、硬碟、光碟、磁帶。

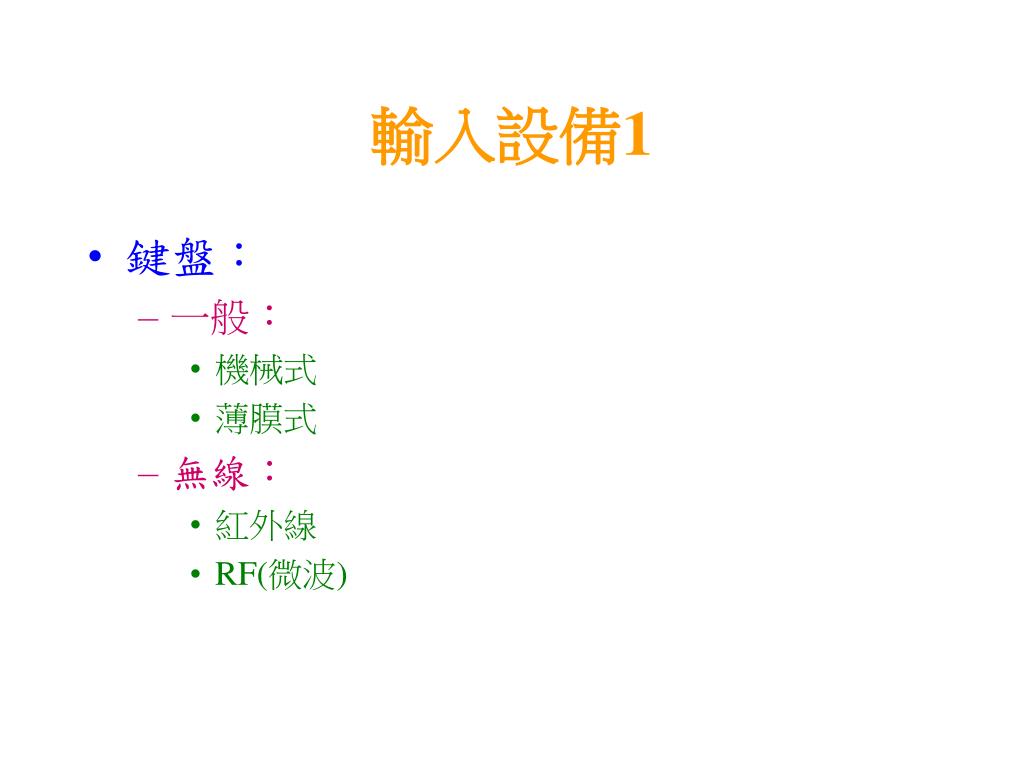

  4. 輸入設備1 • 鍵盤： • 一般： • 機械式 • 薄膜式 • 無線： • 紅外線 • RF(微波)

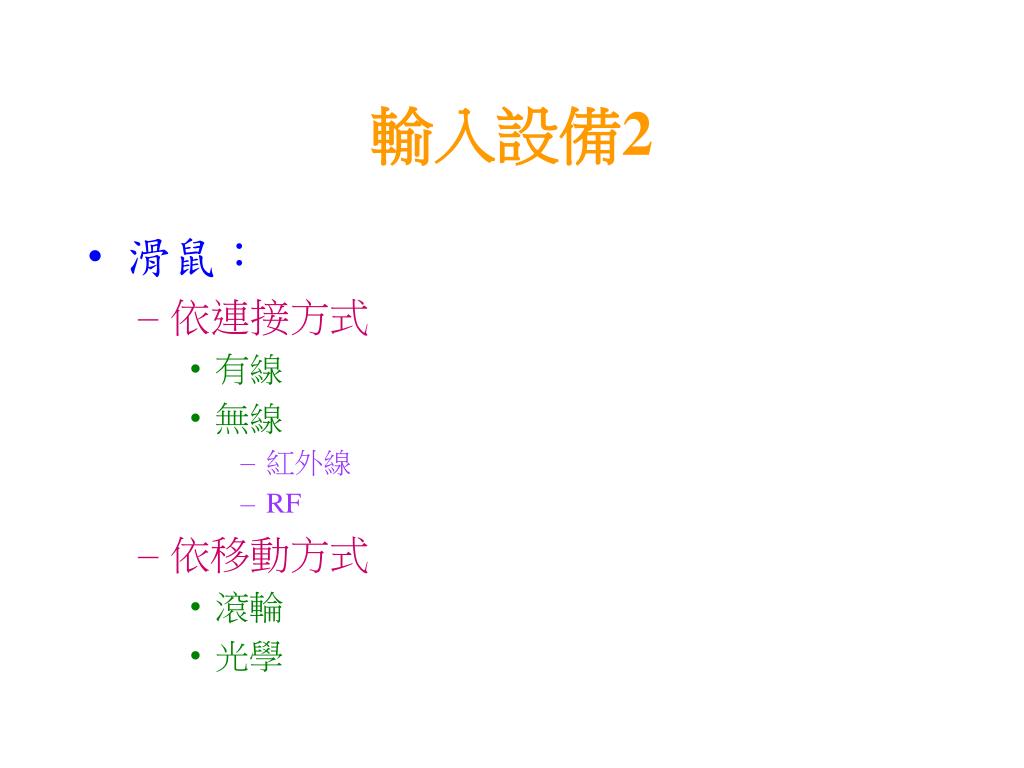

  5. 輸入設備2 • 滑鼠： • 依連接方式 • 有線 • 無線 • 紅外線 • RF • 依移動方式 • 滾輪 • 光學

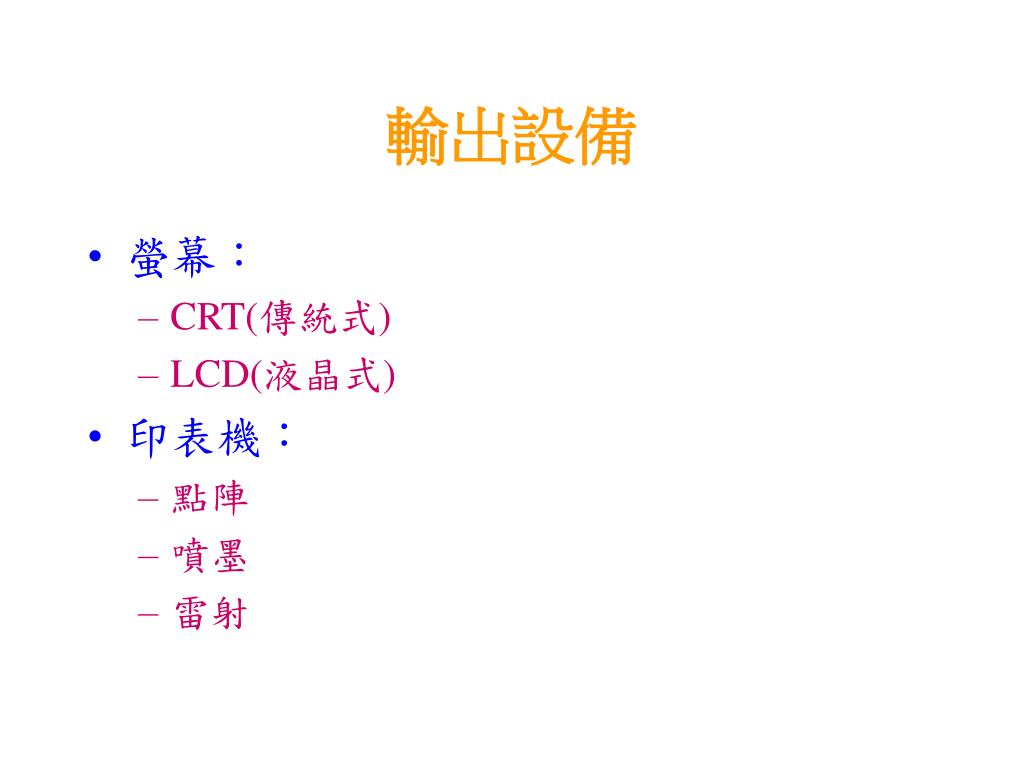

  6. 輸出設備 • 螢幕： • CRT(傳統式) • LCD(液晶式) • 印表機： • 點陣 • 噴墨 • 雷射

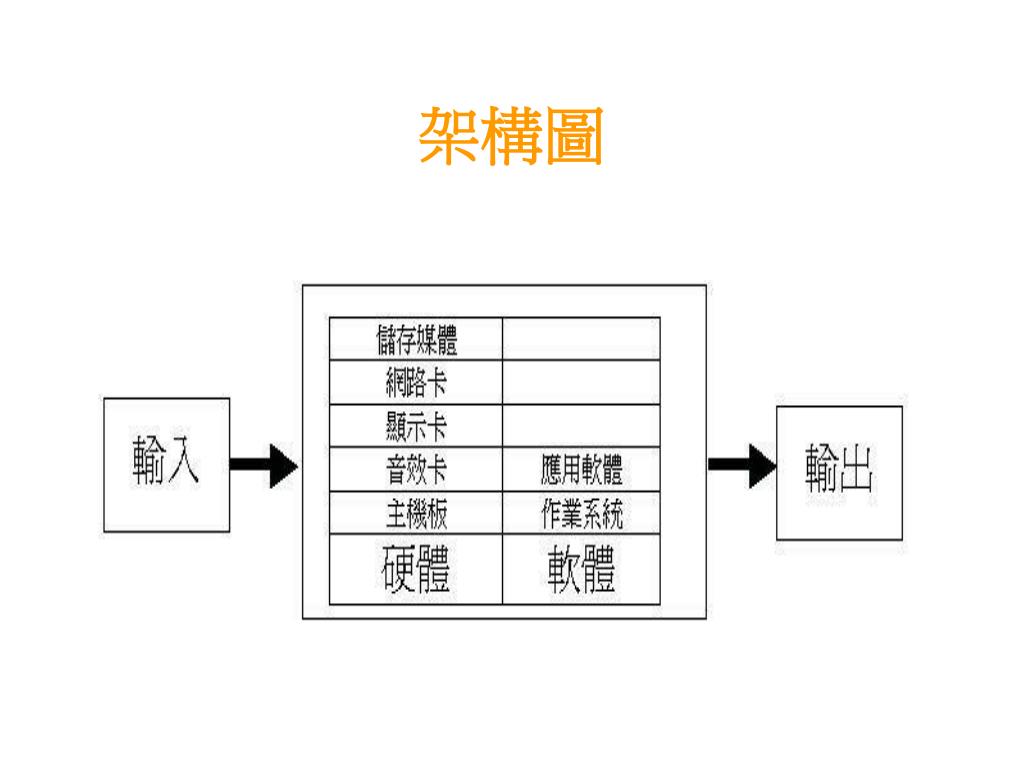

  7. 架構圖

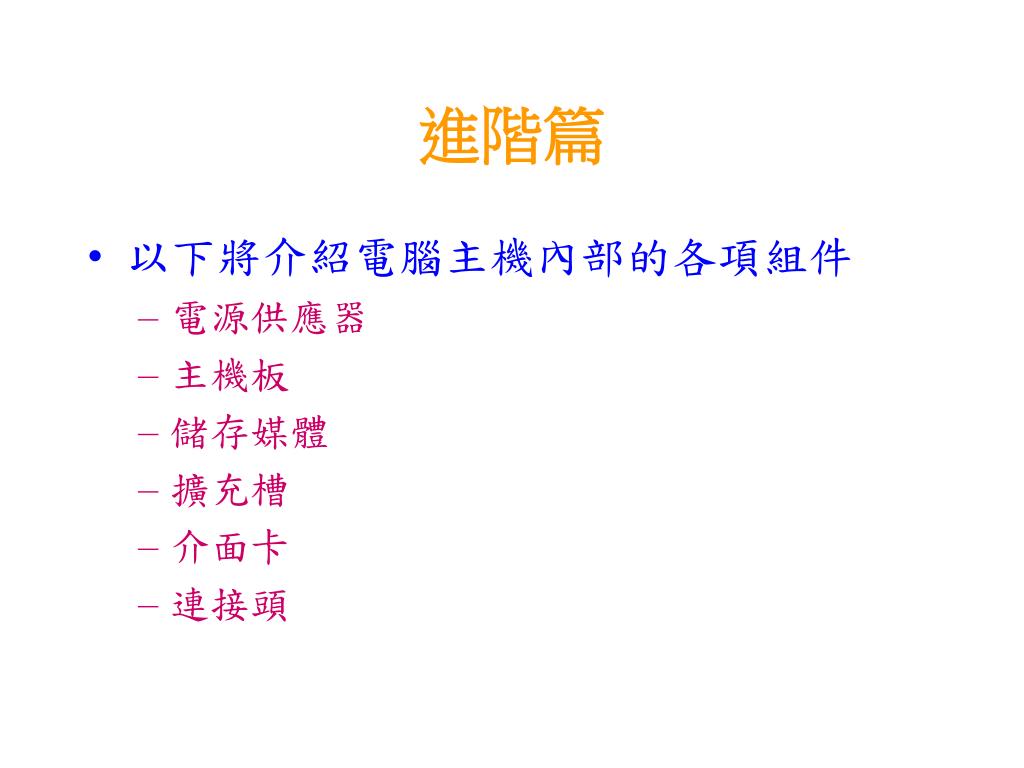

  8. 進階篇 • 以下將介紹電腦主機內部的各項組件 • 電源供應器 • 主機板 • 儲存媒體 • 擴充槽 • 介面卡 • 連接頭

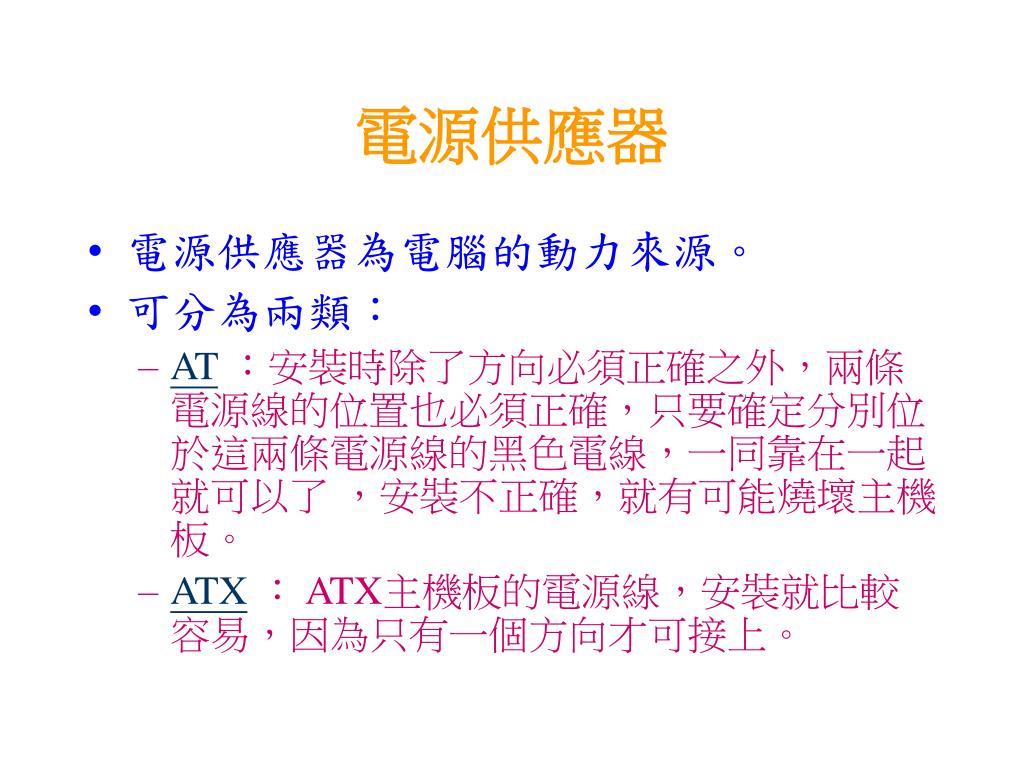

  9. 電源供應器 • 電源供應器為電腦的動力來源。 • 可分為兩類： • AT：安裝時除了方向必須正確之外，兩條電源線的位置也必須正確，只要確定分別位於這兩條電源線的黑色電線，一同靠在一起就可以了，安裝不正確，就有可能燒壞主機板。 • ATX： ATX主機板的電源線，安裝就比較容易，因為只有一個方向才可接上。

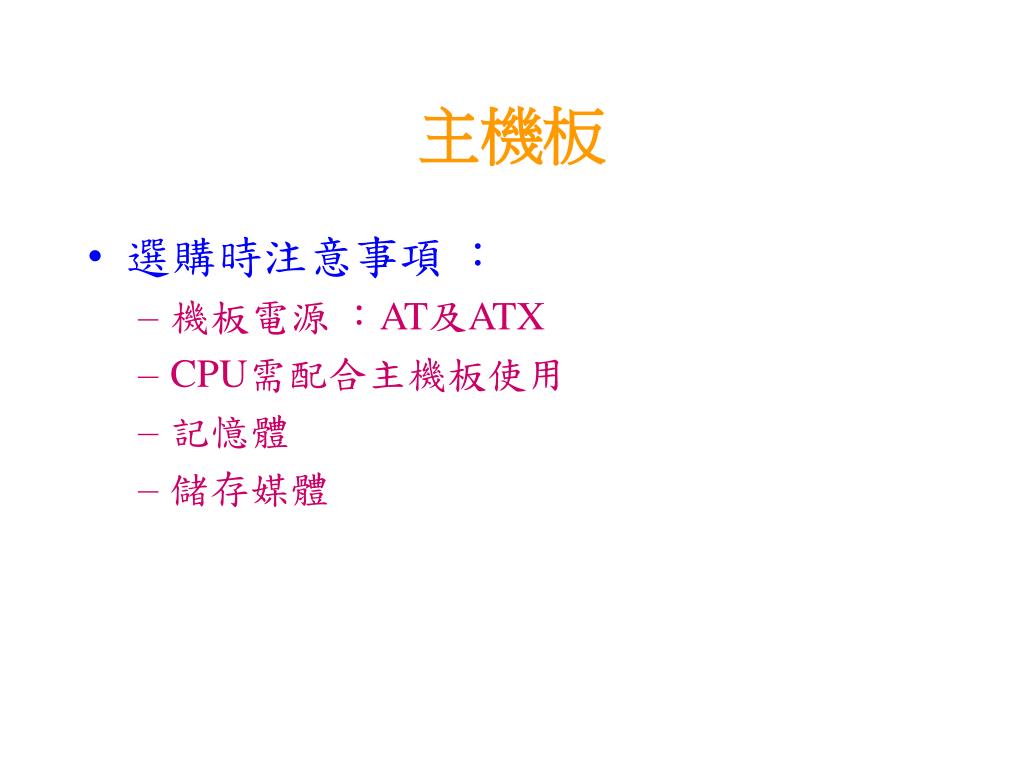

  10. 主機板 • 選購時注意事項 ： • 機板電源 ：AT及ATX • CPU需配合主機板使用 • 記憶體 • 儲存媒體

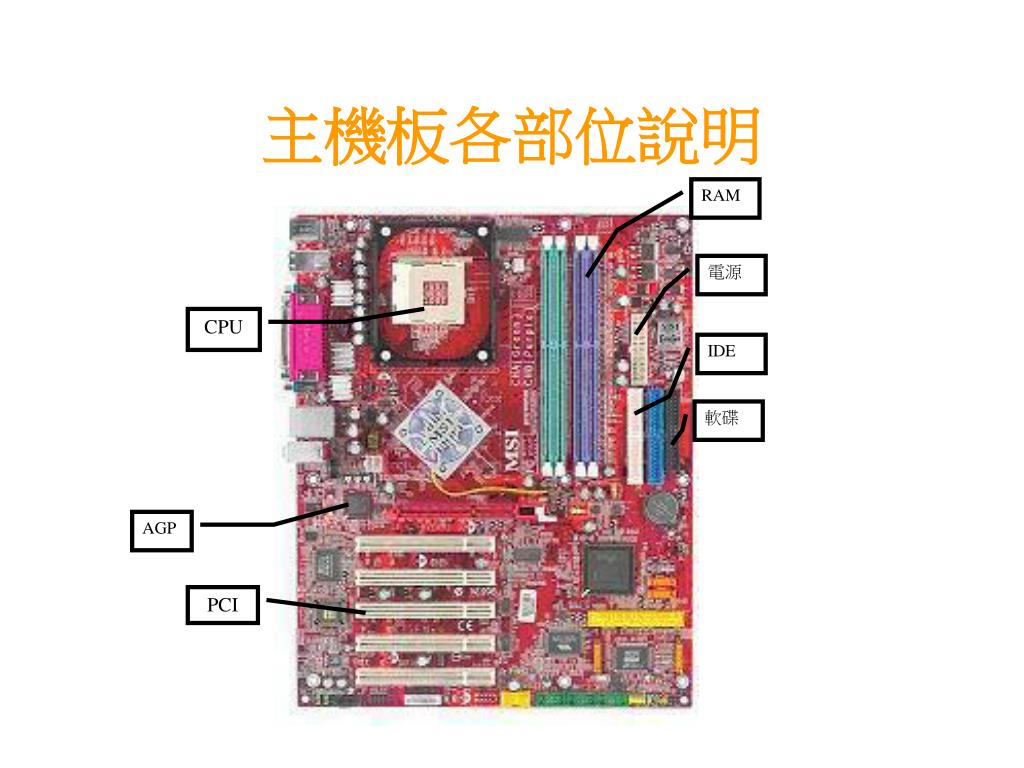

  11. RAM 電源 CPU IDE 軟碟 AGP PCI 主機板各部位說明

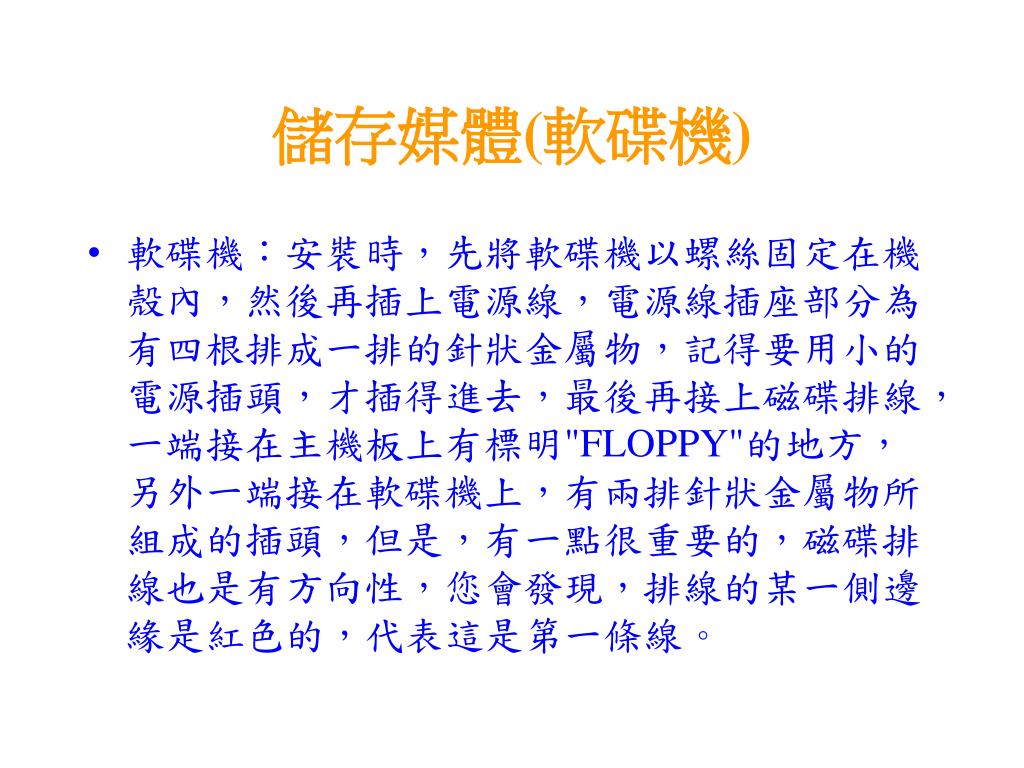

  12. 儲存媒體(軟碟機) • 軟碟機：安裝時，先將軟碟機以螺絲固定在機殼內，然後再插上電源線，電源線插座部分為有四根排成一排的針狀金屬物，記得要用小的電源插頭，才插得進去，最後再接上磁碟排線，一端接在主機板上有標明"FLOPPY"的地方，另外一端接在軟碟機上，有兩排針狀金屬物所組成的插頭，但是，有一點很重要的，磁碟排線也是有方向性，您會發現，排線的某一側邊緣是紅色的，代表這是第一條線。

  13. 儲存媒體(硬碟) • 硬碟：硬碟的種類繁多，除了有廠牌、容量的差別外，還有IDE介面 與SCSI介面的不同。購買時，請注意是不是正廠貨，千萬不要買到水貨，可以看看硬碟上，是不是貼有台灣代理商的標籤，這對您日後使用上，比較有保障。 本範例將以IDE介面為例，安裝前，先檢查硬碟ID是否已經 調整為Primary Master，再開始安裝。安裝時，先將硬碟以螺絲固定在機殼內，然後再插上電源線，電源線插座部分為有四根排成一排的針狀金屬物，記得要用大的電源插頭，才插得進去，最後再接上排線。

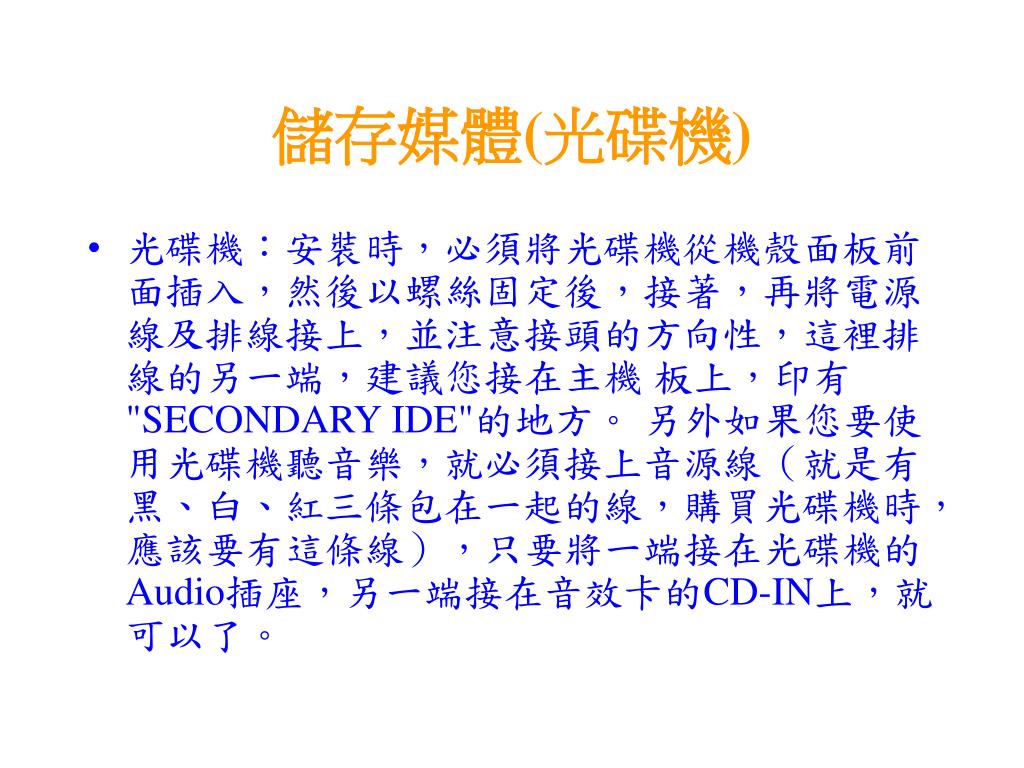

  14. 儲存媒體(光碟機) • 光碟機：安裝時，必須將光碟機從機殼面板前面插入，然後以螺絲固定後，接著，再將電源線及排線接上，並注意接頭的方向性，這裡排線的另一端，建議您接在主機 板上，印有"SECONDARY IDE"的地方。 另外如果您要使用光碟機聽音樂，就必須接上音源線（就是有黑、白、紅三條包在一起的線，購買光碟機時，應該要有這條線），只要將一端接在光碟機的 Audio插座，另一端接在音效卡的CD-IN上，就可以了。

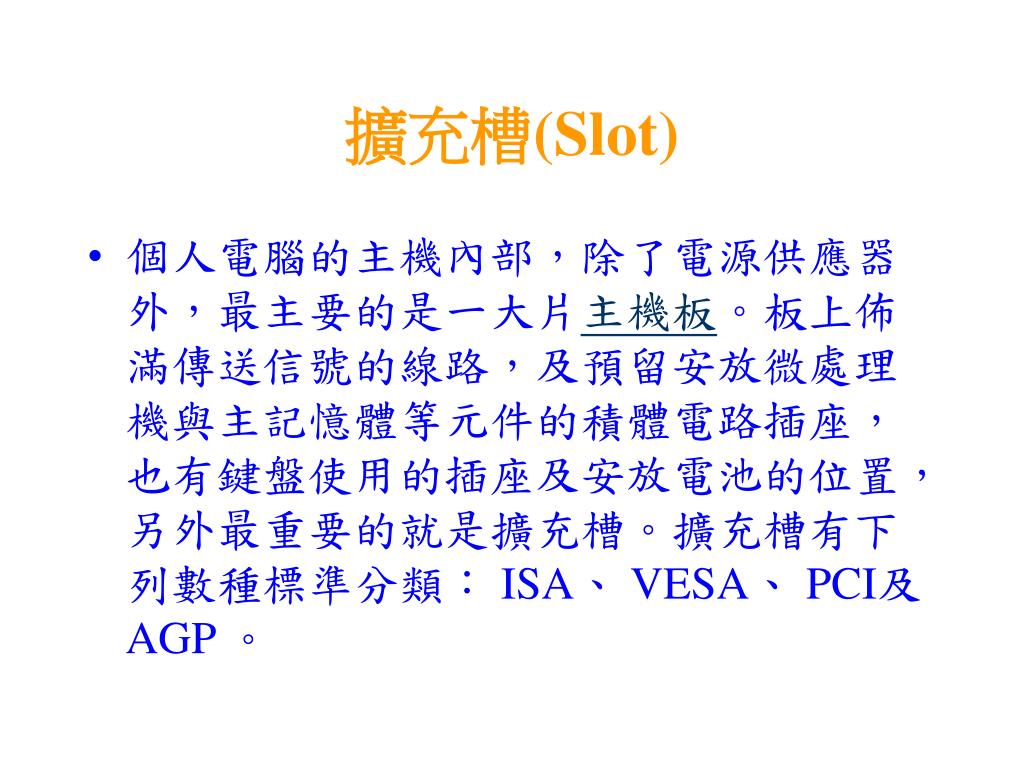

  15. 擴充槽(Slot) • 個人電腦的主機內部，除了電源供應器外，最主要的是一大片主機板。板上佈滿傳送信號的線路，及預留安放微處理機與主記憶體等元件的積體電路插座，也有鍵盤使用的插座及安放電池的位置，另外最重要的就是擴充槽。擴充槽有下列數種標準分類： ISA、 VESA、 PCI及AGP 。

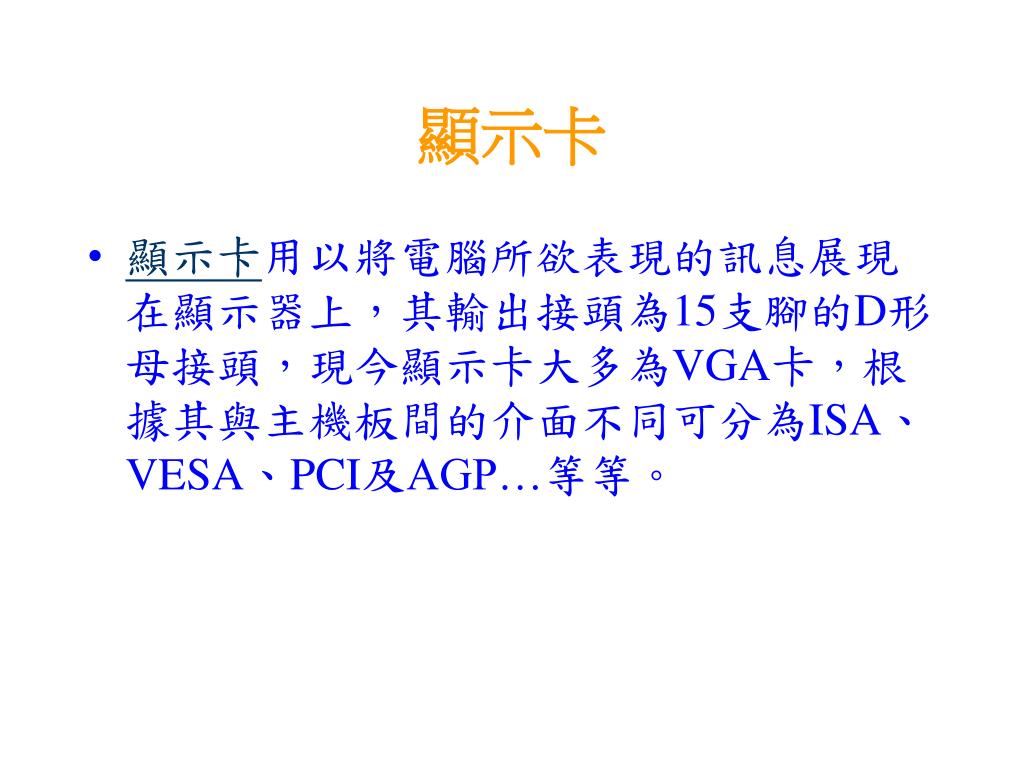

  16. 顯示卡 • 顯示卡用以將電腦所欲表現的訊息展現在顯示器上，其輸出接頭為15支腳的D形母接頭，現今顯示卡大多為VGA卡，根據其與主機板間的介面不同可分為ISA、VESA、PCI及AGP…等等。

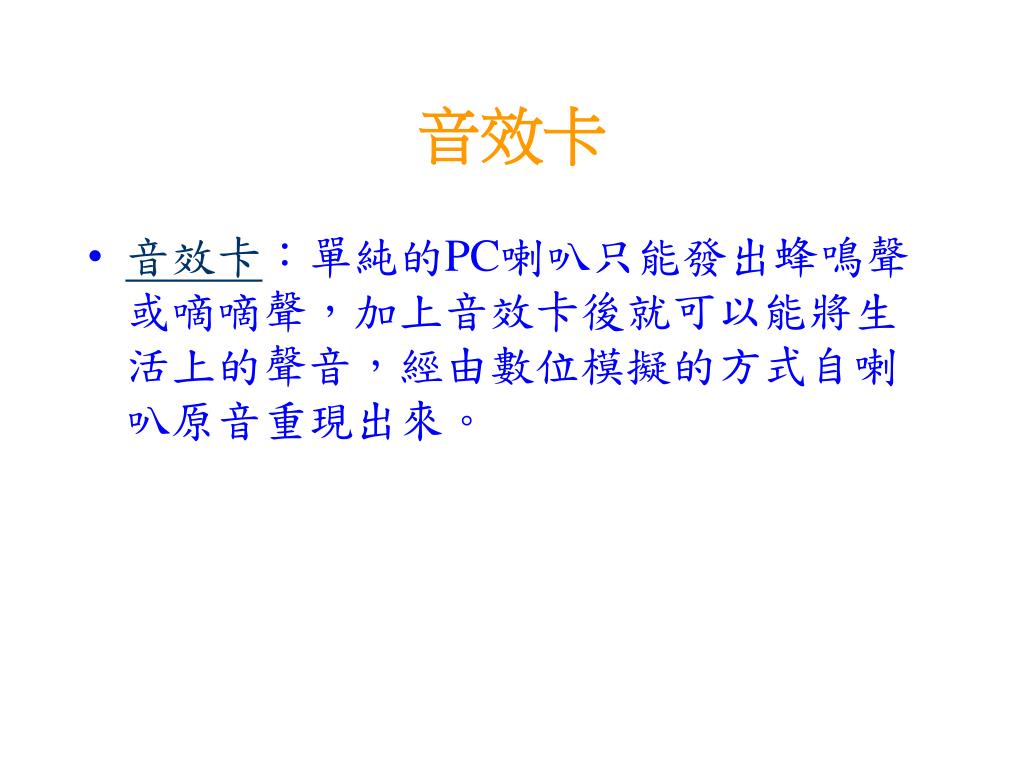

  17. 音效卡 • 音效卡：單純的PC喇叭只能發出蜂鳴聲或嘀嘀聲，加上音效卡後就可以能將生活上的聲音，經由數位模擬的方式自喇叭原音重現出來。

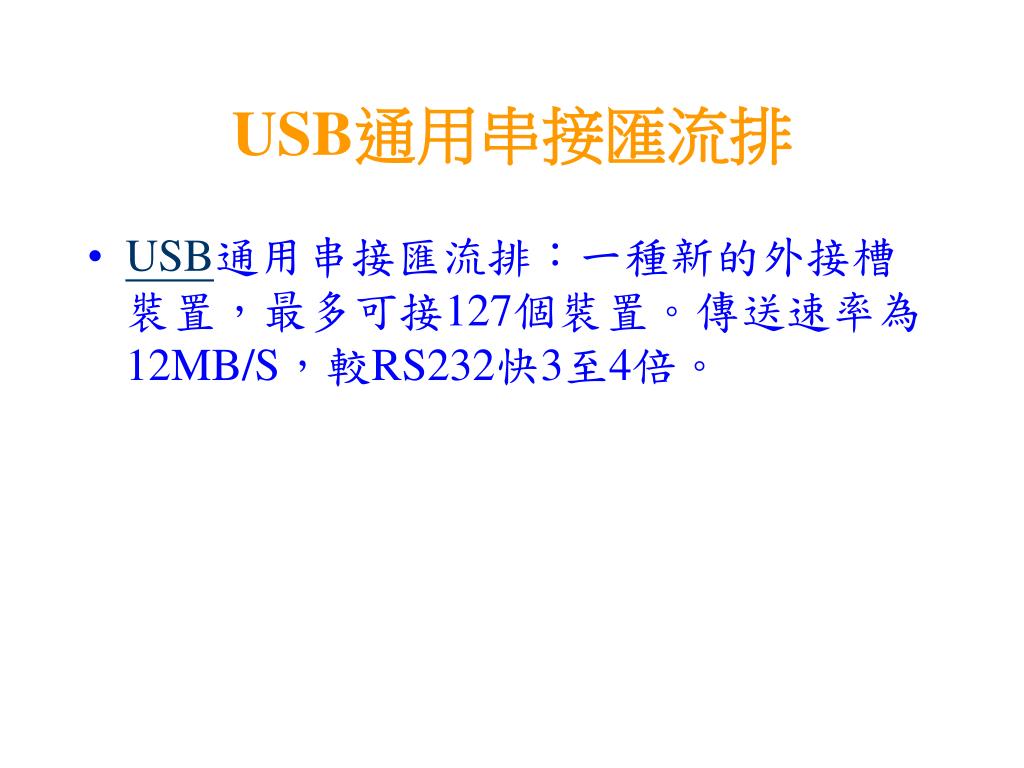

  18. USB通用串接匯流排 • USB通用串接匯流排：一種新的外接槽裝置，最多可接127個裝置。傳送速率為12MB/S，較RS232快3至4倍。

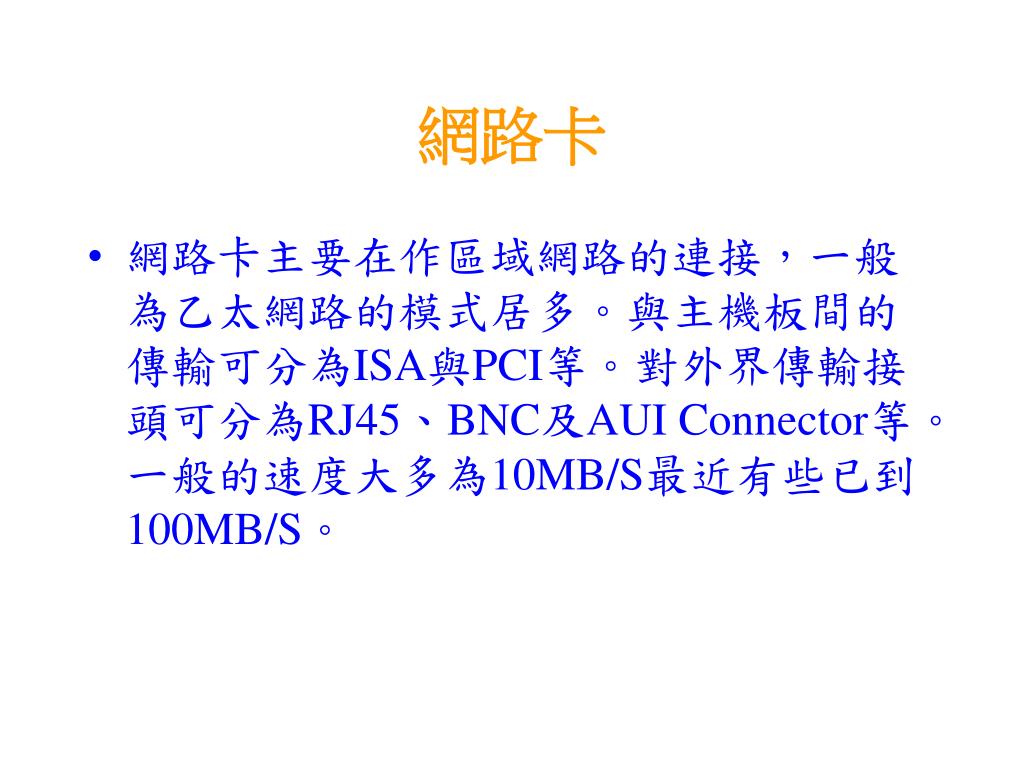

  19. 網路卡 • 網路卡主要在作區域網路的連接，一般為乙太網路的模式居多。與主機板間的傳輸可分為ISA與PCI等。對外界傳輸接頭可分為RJ45、BNC及AUI Connector等。一般的速度大多為10MB/S最近有些已到100MB/S。

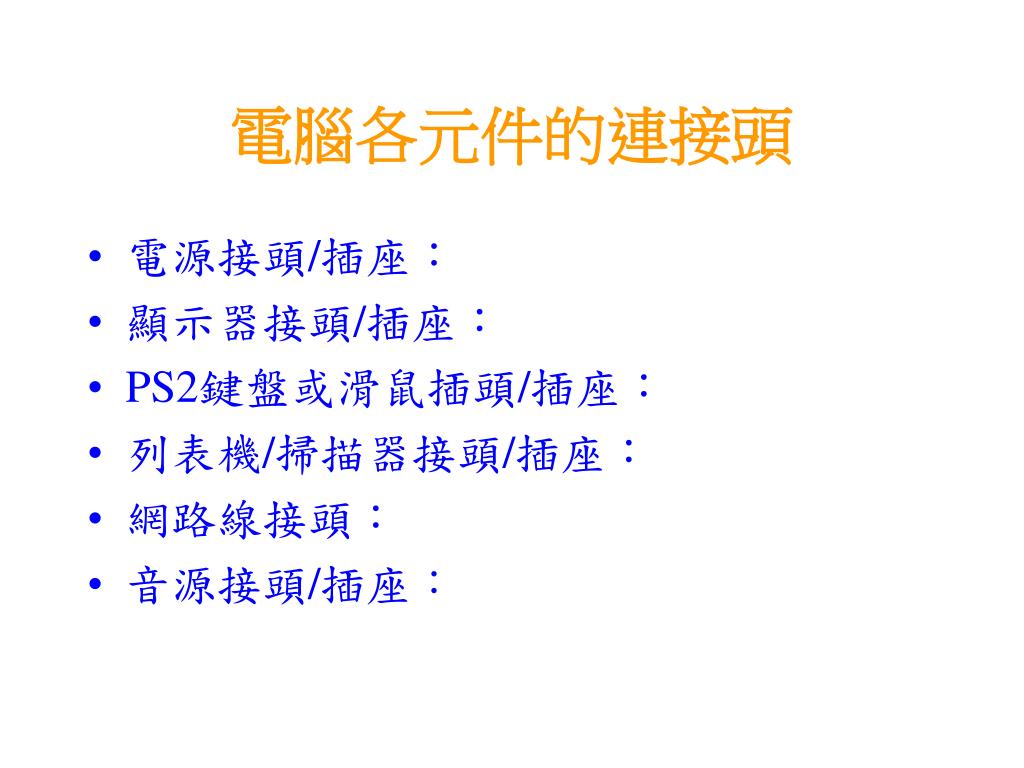

  20. 電腦各元件的連接頭 • 電源接頭/插座： • 顯示器接頭/插座： • PS2鍵盤或滑鼠插頭/插座： • 列表機/掃描器接頭/插座： • 網路線接頭： • 音源接頭/插座：

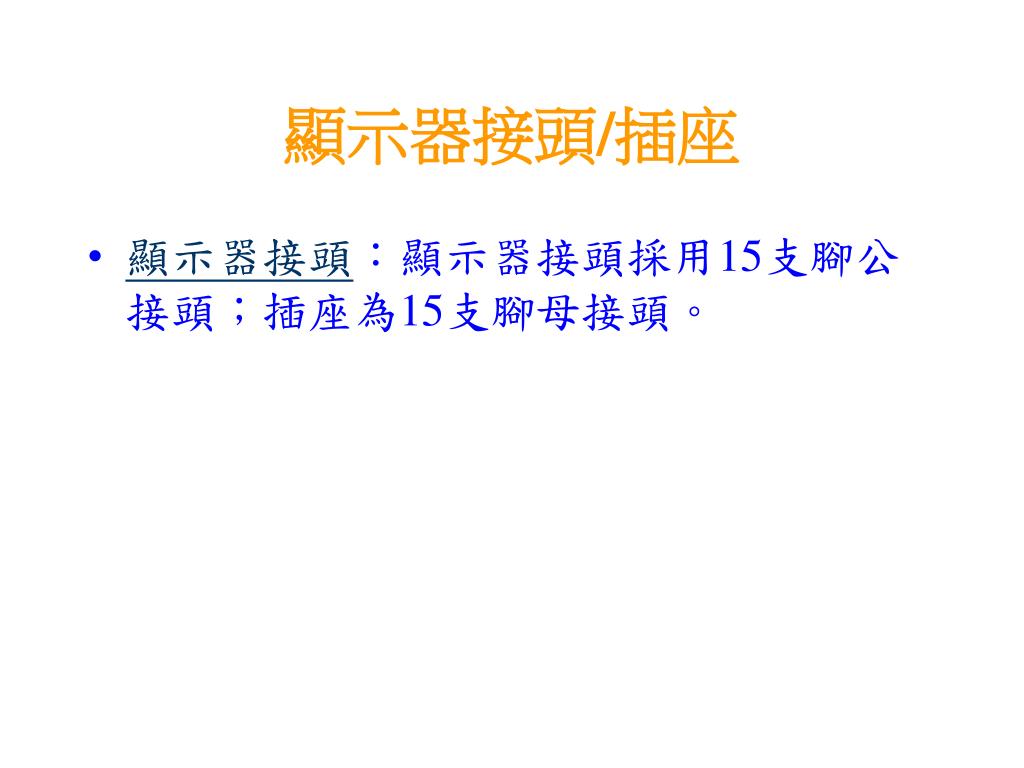

  21. 顯示器接頭/插座 • 顯示器接頭：顯示器接頭採用15支腳公接頭；插座為15支腳母接頭。

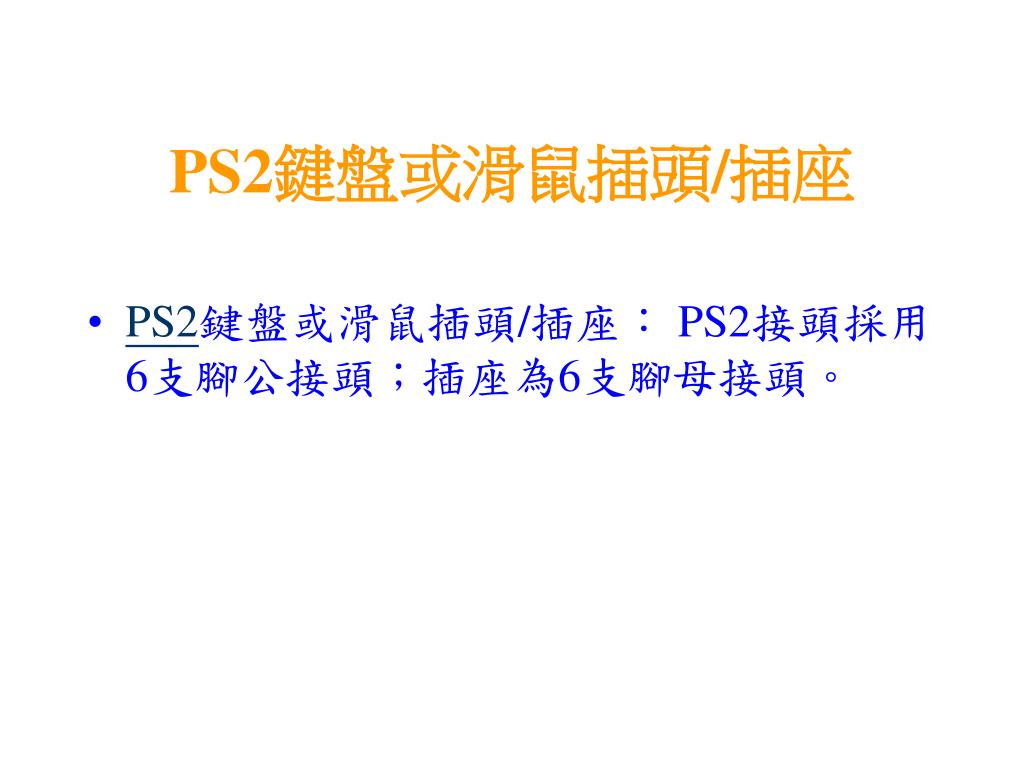

  22. PS2鍵盤或滑鼠插頭/插座 • PS2鍵盤或滑鼠插頭/插座： PS2接頭採用6支腳公接頭；插座為6支腳母接頭。

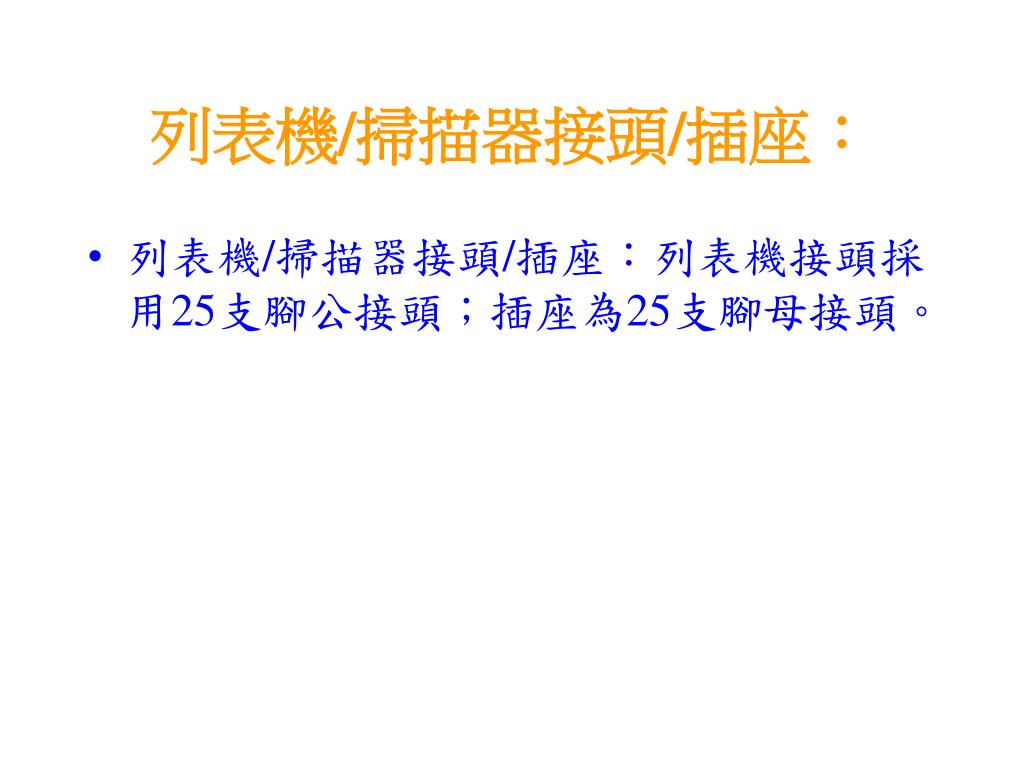

  23. 列表機/掃描器接頭/插座： • 列表機/掃描器接頭/插座：列表機接頭採用25支腳公接頭；插座為25支腳母接頭。

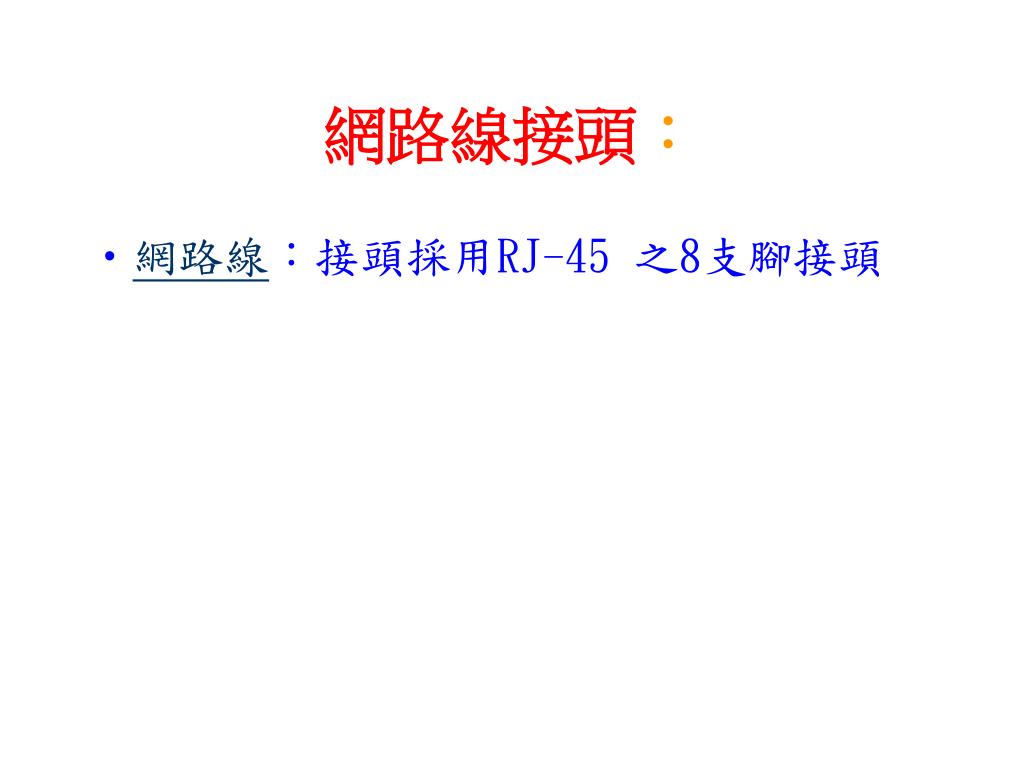

  24. 網路線接頭： • 網路線：接頭採用RJ-45 之8支腳接頭

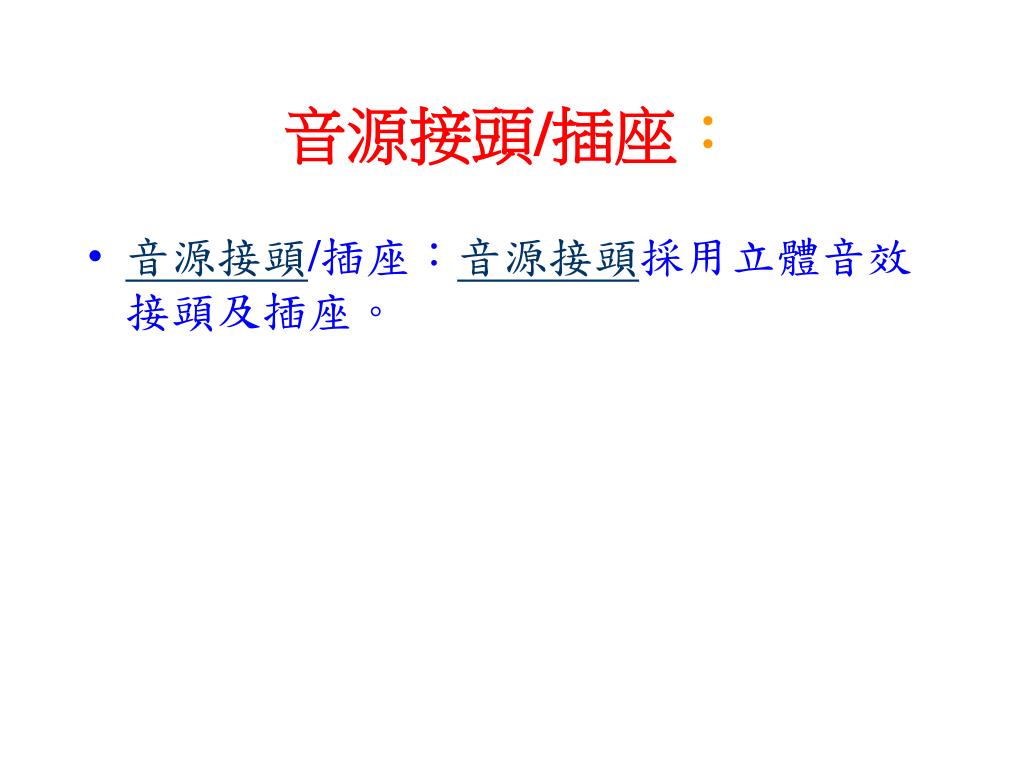

  25. 音源接頭/插座： • 音源接頭/插座：音源接頭採用立體音效接頭及插座。
