Presentation Transcript

  1. 工程探究课　系列项目之－计算机组网实践 地点：思源楼4楼网络实验室 指导教师：金晔

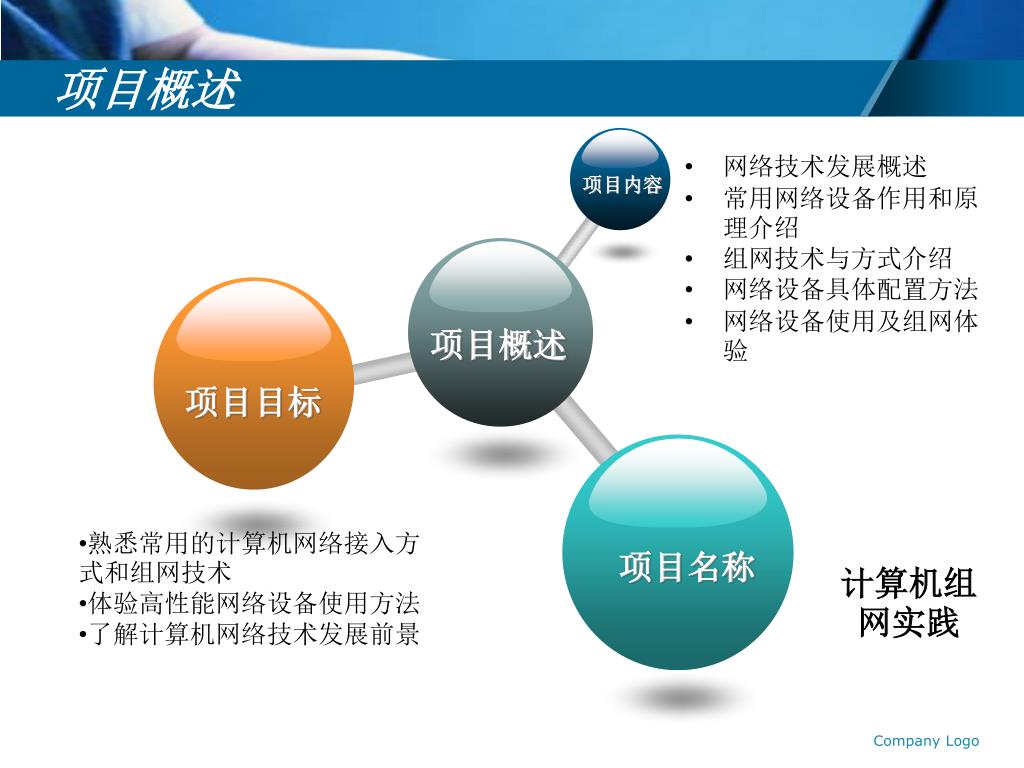

  2. 项目内容 项目概述 项目目标 项目名称 项目概述 • 网络技术发展概述 • 常用网络设备作用和原理介绍 • 组网技术与方式介绍 • 网络设备具体配置方法 • 网络设备使用及组网体验 • 熟悉常用的计算机网络接入方式和组网技术 • 体验高性能网络设备使用方法 • 了解计算机网络技术发展前景 计算机组网实践 Company Logo

  3. 网络技术发展概述 • 计算机网络并不是计算机和通信系统的简单结合，也不是计算机或通信系统的简单扩展或延伸，而是融合了信息采集、存储、传输、处理和利用等一切先进信息技术，是具有新功能的新系统。 • 计算机网络的关键技术     　　计算机网络架构的发展方向将是IP技术+光网络，光网络将会演进为全光网络。从网络的服务层面上看将是一个IP网络的世界；从传送层面上看将是一个光的世界；从接入层面上看将是一个有线和无线多元化的世界。为此，目前比较关键的技术主要有软交换技术、IPv6技术、光交换与智能光网络技术、宽带接入技术、3G以上的移动通信系统技术等。 Company Logo

  4. 实验室特点 采用全套神州数码网络设备，真实模拟企业网络环境。 岛式小组实验，在充分发挥实际动手能力的同时，培养团队合作。 Company Logo

  5. 中心网络 教师机/教学管理系统 网络实验室管理系统 实验室中心交换机 实验组1 实验组2 实验组3 CCM调试控制模块 CCM调试控制模块 …… 图例 V35串行线路 百兆双绞线 千兆光纤 Console线 网络实验室体系结构 Company Logo

  6. 网络设备 路由器 交换机 语音网关 防火墙 • DCRS5526S交换机 • 可堆叠千兆路由型交换机（三层交换机） • 它可作为大型企业网，校园网和城域网的汇聚设备，也可以作为中等规模办公环境的核心设备。 DCR-2611模块化路由器 该设备提供了优化的安全性和高度的灵活性，可以实现高速、稳定、安全的专线接入或ADSL接入，实现灵活可靠的VoIP、VPN等网络应用。 DCFW-1800S-UTM—统一威胁管理 它集合了防火墙、防病毒、IPS/IDS、防垃圾邮件、VPN网关、流量整形等功能为一体。 DCVG-204 语音网关 在IP网上提供高质量的语音和优质的语音数据包，能够支持回声抑制，语音压缩，静音抑制，产生舒适噪音 Company Logo

  7. 100M双绞线线序 双绞线的制作 1、按照线序图打开线对并排列整齐 2、小心的将线头掐平并送入水晶头的8个线槽中，按紧 3、用专门的卡线钳子将水晶头中的线掐紧 Company Logo

  8. 组网实例：工程训练中心网络组建拓扑结构 Company Logo

  9. 课堂实验：划分VLAN • 实验目的 • 1、了解VLAN原理。 • 2、熟练掌握二层交换机VLAN的划分方法。 • 3、了解如何验证VLAN的划分。 Company Logo

  10. PC 2 网卡 2 交换机 IP IP : 192 . 168 . 2 . 102 Netmask : 255 . 255 . 255 . 0 IP : 192 . 168 . 2 . 11 VLAN 100 VLAN 200 Netmask : 255 . 255 . 255 . 0 DCRS - 5526 S 2 4 6 8 10 12 14 16 18 20 22 24 M 1 M 2 console 1 3 5 7 9 11 13 15 17 19 21 23 PC 1 网卡 2 IP : 192 . 168 . 2 . 101 Netmask : 255 . 255 . 255 . 0 实验拓扑图 Company Logo

  11. 实验步骤和关键指令 • 实验步骤 • 1、设置交换机IP （关键指令）： • Interface vlan 1 • Ip address 192.168.2.11 255.255.255.0 • no shutdown • 2、创建vlan100和vlan200 （关键指令）： • vlan 100 • Vlan 200 • show vlan • 3、给vlan100和vlan 200添加端口（关键指令）： • vlan 100 • switchport interface ethenet 0/0/1-8 • exit • vlan 200 • switchport interface ethenet 0/0/1-8 • exit • show vlan Company Logo

  12. 实验验证方法 Company Logo

  13. THANK YOU
