slide1

ไฟฟ้า

ชุดที่ 4

แผนพัฒนากำลังผลิตไฟฟ้าของประเทศไทย

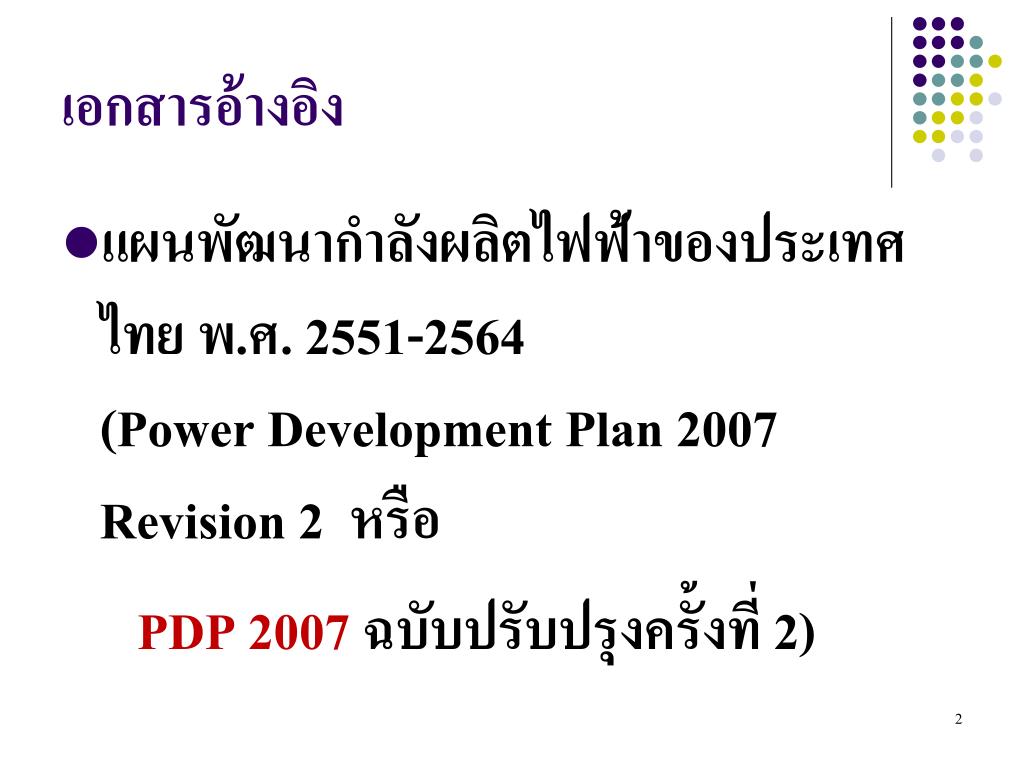

slide2
เอกสารอ้างอิง
  • แผนพัฒนากำลังผลิตไฟฟ้าของประเทศไทย พ.ศ. 2551-2564 (Power Development Plan 2007 Revision 2 หรือ

PDP 2007 ฉบับปรับปรุงครั้งที่ 2)

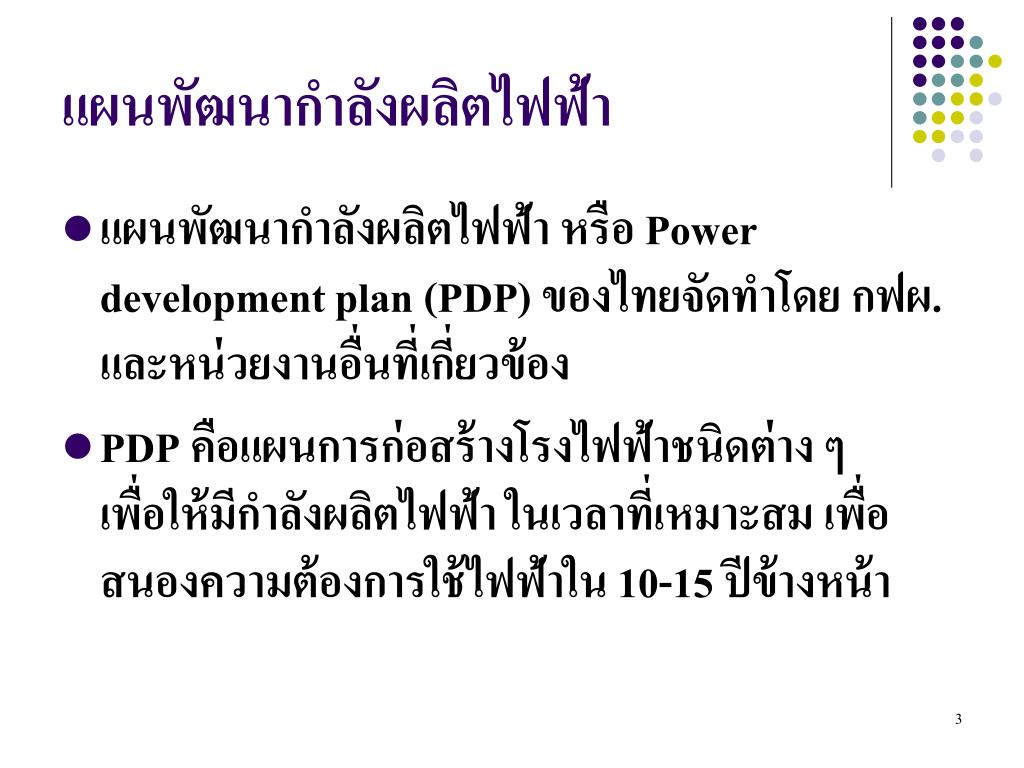

slide3
แผนพัฒนากำลังผลิตไฟฟ้าแผนพัฒนากำลังผลิตไฟฟ้า
  • แผนพัฒนากำลังผลิตไฟฟ้า หรือ Power development plan (PDP) ของไทยจัดทำโดย กฟผ. และหน่วยงานอื่นที่เกี่ยวข้อง
  • PDP คือแผนการก่อสร้างโรงไฟฟ้าชนิดต่าง ๆ เพื่อให้มีกำลังผลิตไฟฟ้า ในเวลาที่เหมาะสม เพื่อสนองความต้องการใช้ไฟฟ้าใน 10-15 ปีข้างหน้า

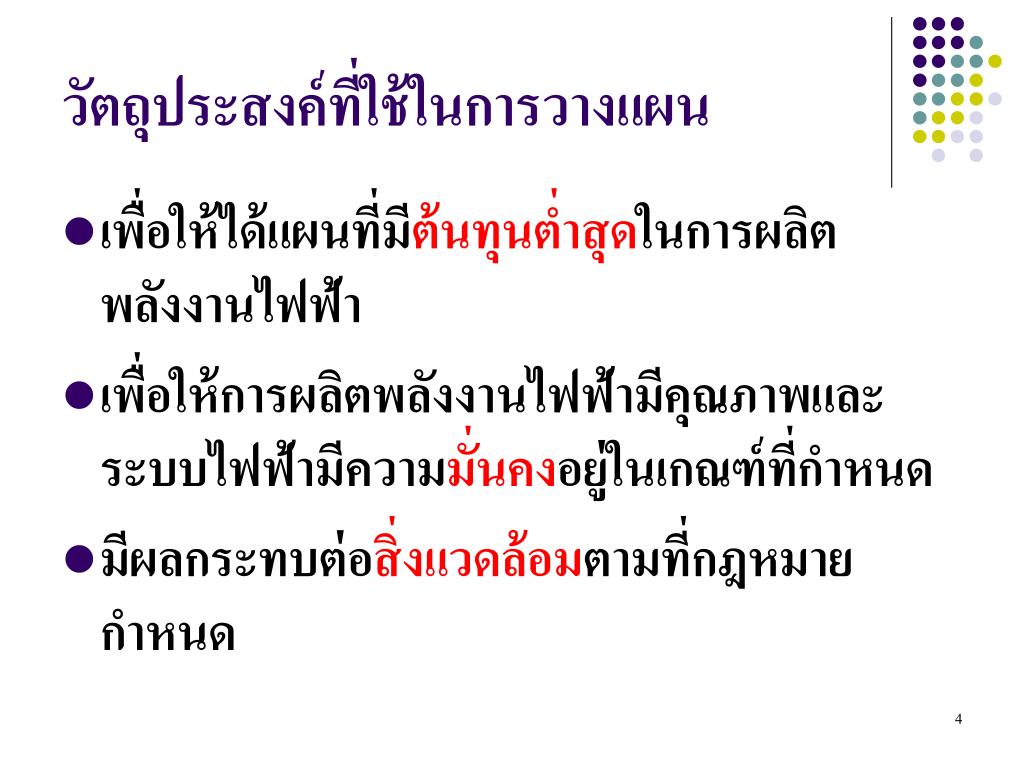

slide4
วัตถุประสงค์ที่ใช้ในการวางแผนวัตถุประสงค์ที่ใช้ในการวางแผน
  • เพื่อให้ได้แผนที่มีต้นทุนต่ำสุดในการผลิตพลังงานไฟฟ้า
  • เพื่อให้การผลิตพลังงานไฟฟ้ามีคุณภาพและระบบไฟฟ้ามีความมั่นคงอยู่ในเกณฑ์ที่กำหนด
  • มีผลกระทบต่อสิ่งแวดล้อมตามที่กฎหมายกำหนด

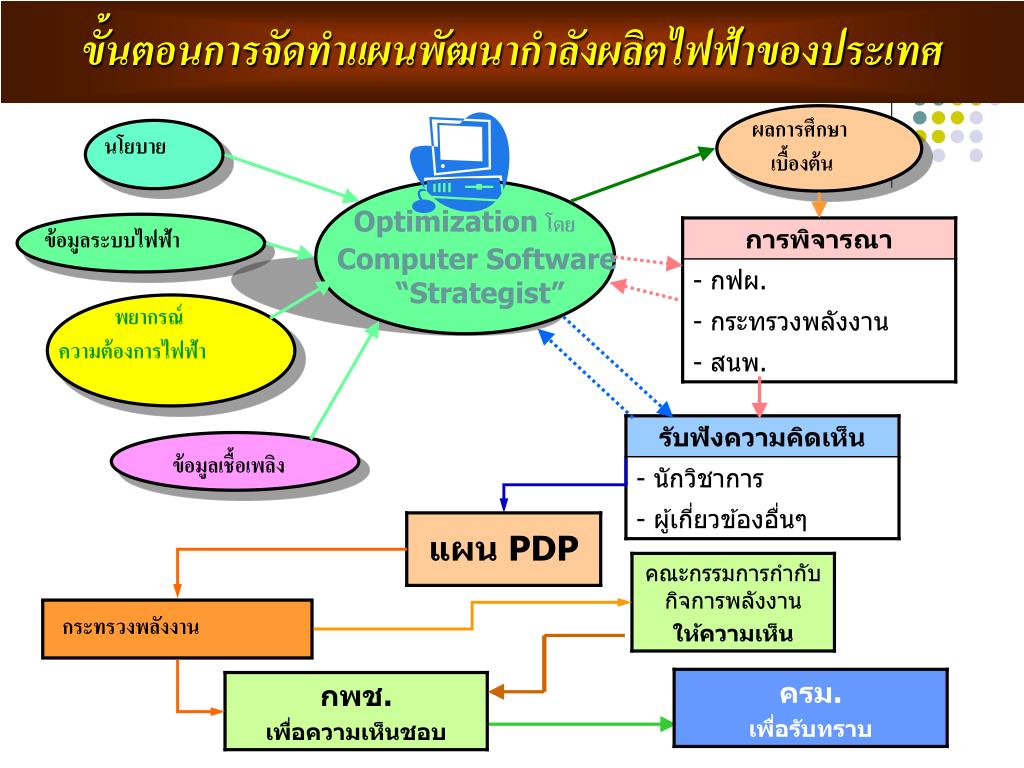

slide5

ขั้นตอนการจัดทำแผนพัฒนากำลังผลิตไฟฟ้าของประเทศขั้นตอนการจัดทำแผนพัฒนากำลังผลิตไฟฟ้าของประเทศ

ผลการศึกษา

เบื้องต้น

นโยบาย

Optimization โดย

Computer Software

“Strategist”

ข้อมูลระบบไฟฟ้า

พยากรณ์

ความต้องการไฟฟ้า

ข้อมูลเชื้อเพลิง

กระทรวงพลังงาน

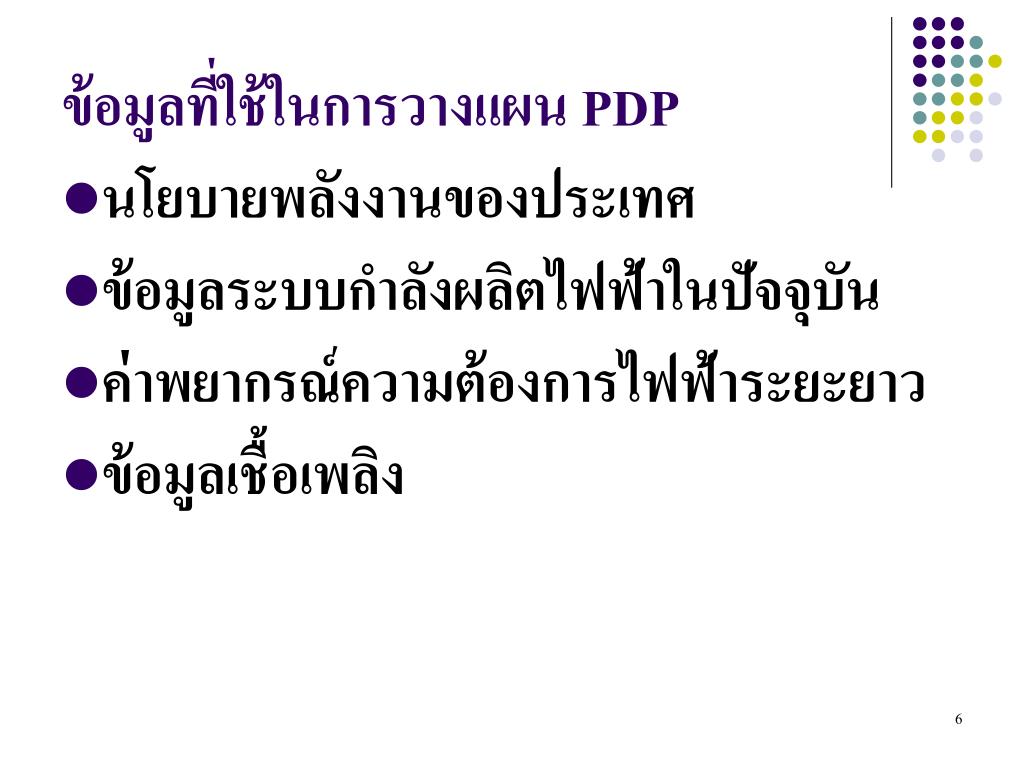

slide6
ข้อมูลที่ใช้ในการวางแผน PDP
  • นโยบายพลังงานของประเทศ
  • ข้อมูลระบบกำลังผลิตไฟฟ้าในปัจจุบัน
  • ค่าพยากรณ์ความต้องการไฟฟ้าระยะยาว
  • ข้อมูลเชื้อเพลิง
slide7
ข้อมูลที่ใช้ในการวางแผน PDP
  • นโยบายพลังงานของประเทศ
  • ข้อมูลระบบกำลังผลิตไฟฟ้าในปัจจุบัน
  • ค่าพยากรณ์ความต้องการไฟฟ้าระยะยาว
  • ข้อมูลเชื้อเพลิง

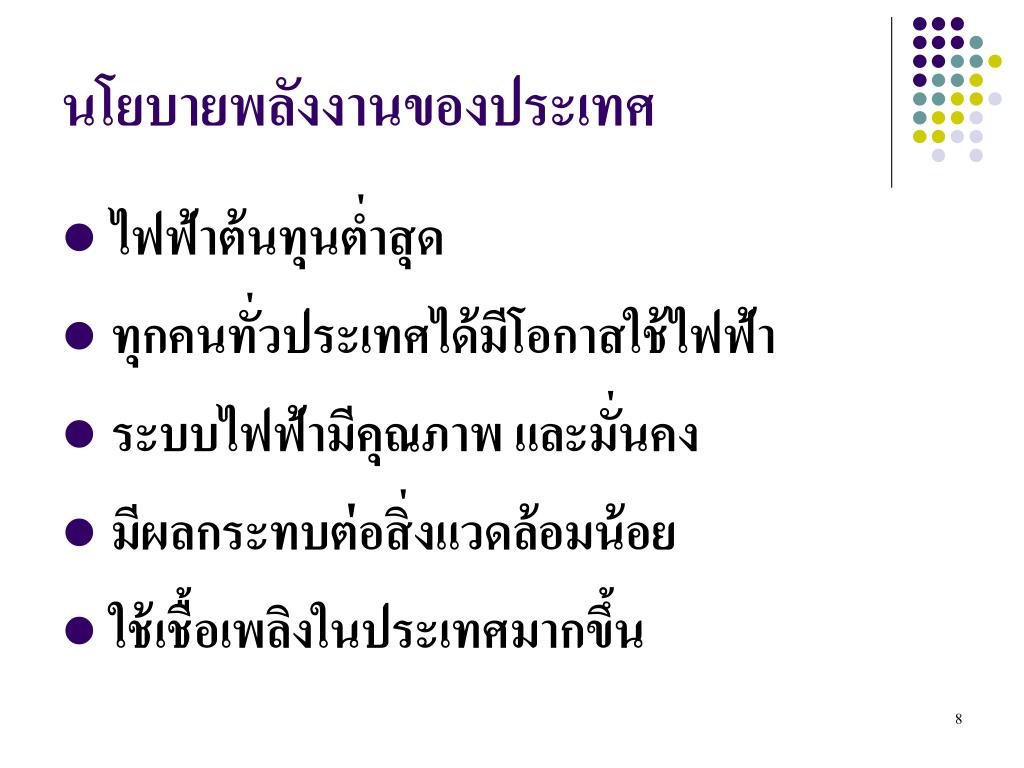

slide8
นโยบายพลังงานของประเทศ นโยบายพลังงานของประเทศ
  • ไฟฟ้าต้นทุนต่ำสุด
  • ทุกคนทั่วประเทศได้มีโอกาสใช้ไฟฟ้า
  • ระบบไฟฟ้ามีคุณภาพ และมั่นคง
  • มีผลกระทบต่อสิ่งแวดล้อมน้อย
  • ใช้เชื้อเพลิงในประเทศมากขึ้น

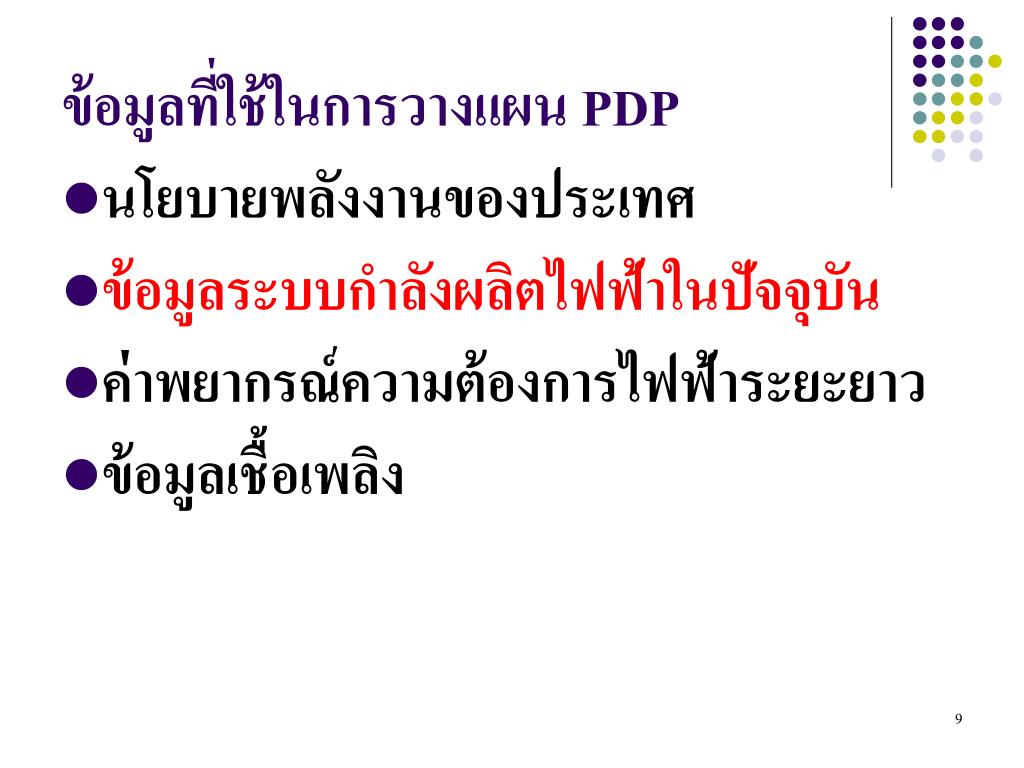

slide9
ข้อมูลที่ใช้ในการวางแผน PDP
  • นโยบายพลังงานของประเทศ
  • ข้อมูลระบบกำลังผลิตไฟฟ้าในปัจจุบัน
  • ค่าพยากรณ์ความต้องการไฟฟ้าระยะยาว
  • ข้อมูลเชื้อเพลิง

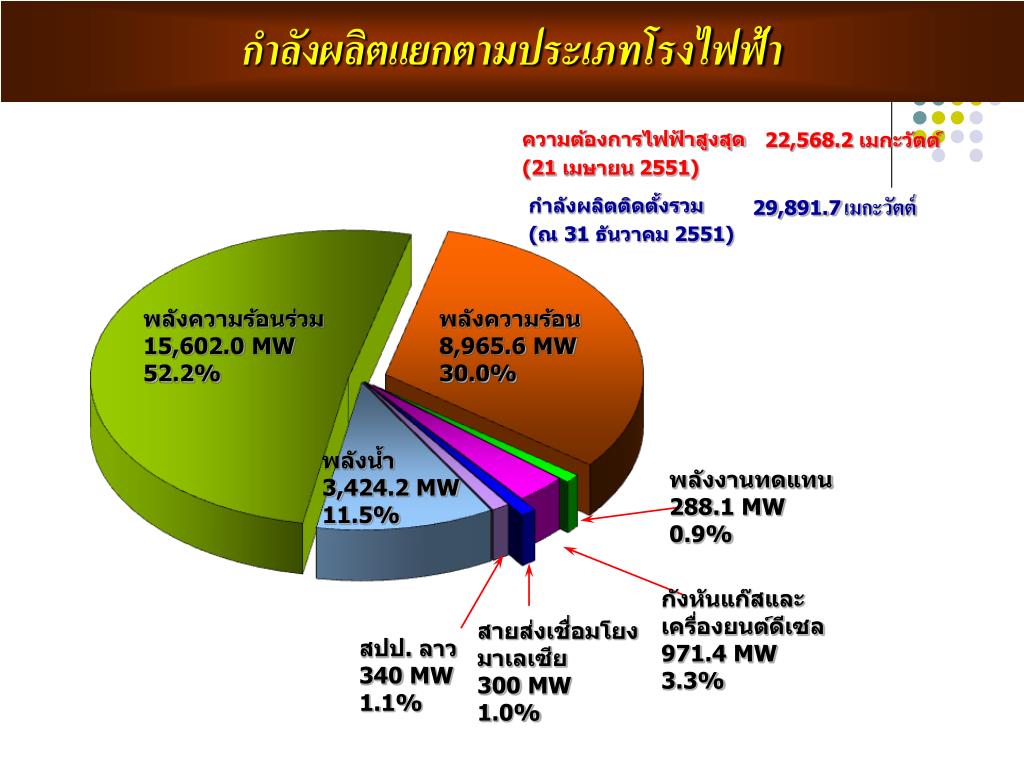

slide10

กำลังผลิตแยกตามประเภทโรงไฟฟ้ากำลังผลิตแยกตามประเภทโรงไฟฟ้า

29,891.7เมกะวัตต์

กำลังผลิตติดตั้งรวม

(ณ 31 ธันวาคม 2551)

พลังความร้อนร่วม15,602.0 MW 52.2%

พลังความร้อน8,965.6 MW 30.0%

พลังน้ำ 3,424.2 MW 11.5%

พลังงานทดแทน288.1 MW 0.9%

กังหันแก๊สและเครื่องยนต์ดีเซล 971.4 MW 3.3%

สายส่งเชื่อมโยง มาเลเซีย 300 MW 1.0%

สปป. ลาว 340 MW 1.1%

ความต้องการไฟฟ้าสูงสุด

(21เมษายน 2551)

22,568.2 เมกะวัตต์

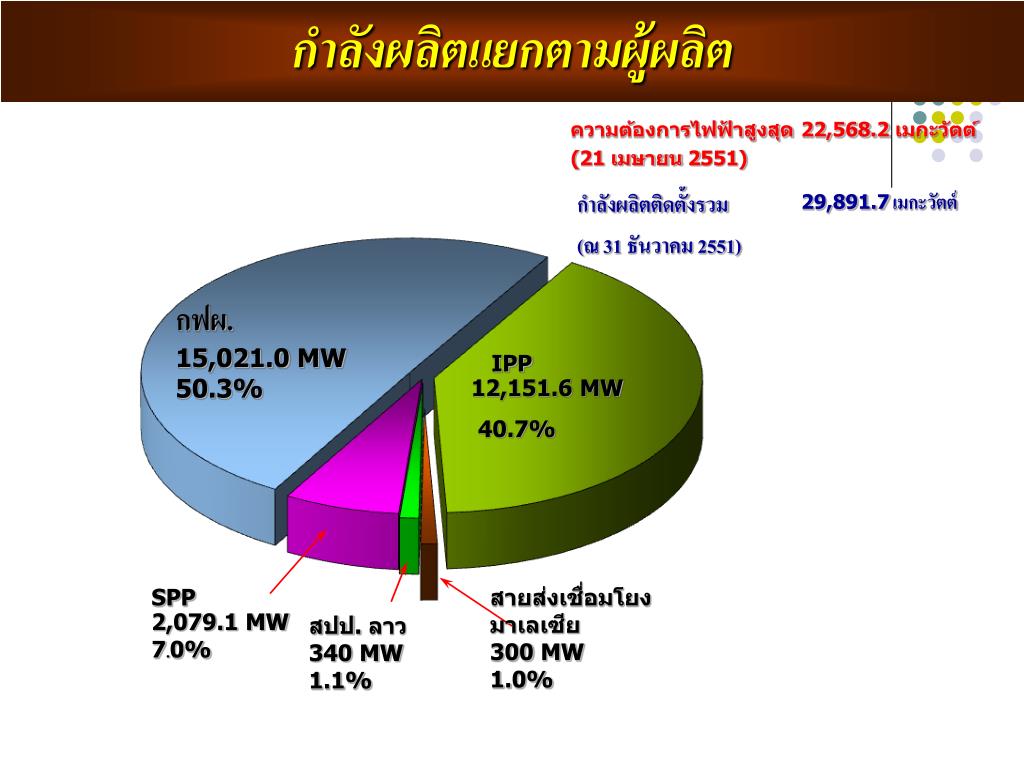

slide11

กำลังผลิตแยกตามผู้ผลิตกำลังผลิตแยกตามผู้ผลิต

กำลังผลิตติดตั้งรวม

(ณ 31 ธันวาคม 2551)

29,891.7เมกะวัตต์

ความต้องการไฟฟ้าสูงสุด

(21เมษายน 2551)

22,568.2 เมกะวัตต์

กฟผ.15,021.0 MW50.3%

IPP 12,151.6 MW

40.7%

SPP2,079.1 MW7.0%

สายส่งเชื่อมโยง มาเลเซีย 300 MW 1.0%

สปป. ลาว 340 MW 1.1%

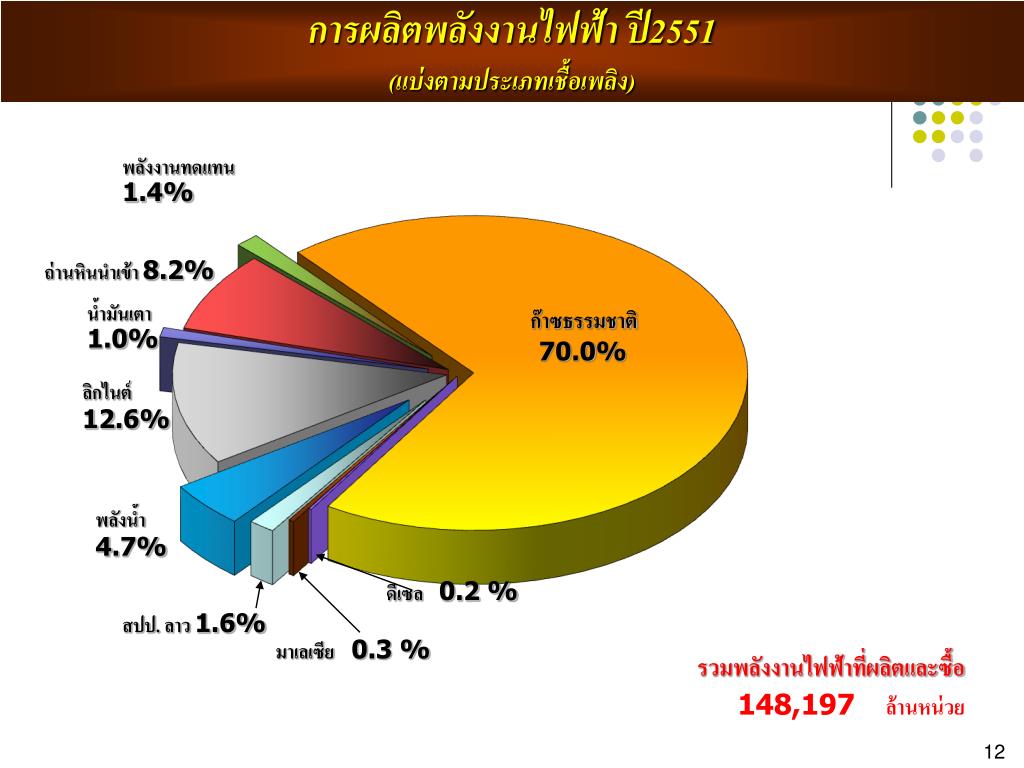

slide12

การผลิตพลังงานไฟฟ้า ปี2551

(แบ่งตามประเภทเชื้อเพลิง)

รวมพลังงานไฟฟ้าที่ผลิตและซื้อ

148,197ล้านหน่วย

พลังงานทดแทน1.4%

ถ่านหินนำเข้า 8.2%

น้ำมันเตา1.0%

ก๊าซธรรมชาติ

70.0%

ลิกไนต์12.6%

พลังน้ำ4.7%

ดีเซล 0.2 %

สปป. ลาว 1.6%

มาเลเซีย 0.3 %

12

slide13

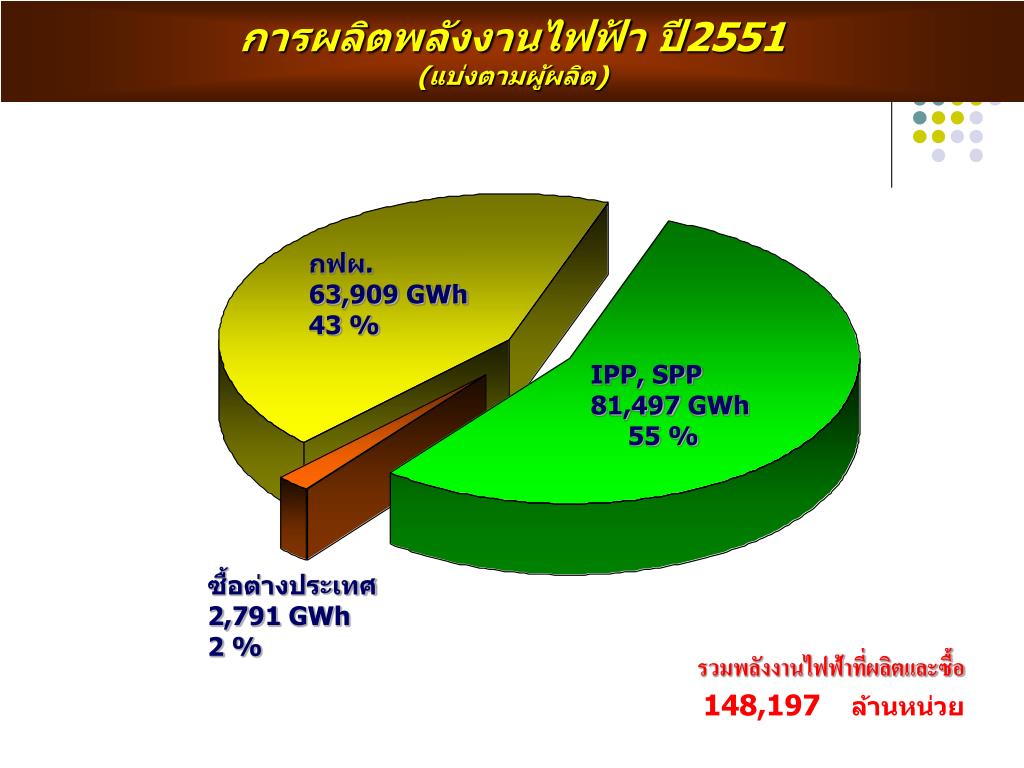

การผลิตพลังงานไฟฟ้า ปี2551

(แบ่งตามผู้ผลิต)

รวมพลังงานไฟฟ้าที่ผลิตและซื้อ

148,197ล้านหน่วย

กฟผ.

63,909GWh

43 %

IPP, SPP

81,497 GWh

55 %

ซื้อต่างประเทศ

2,791GWh

2 %

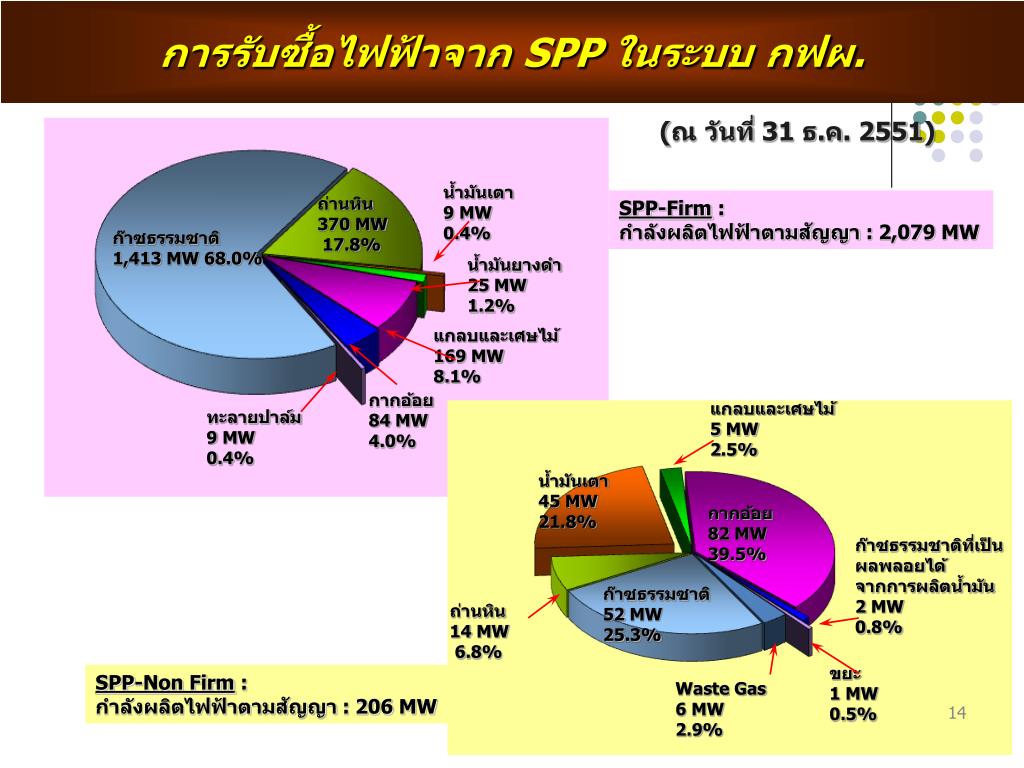

slide14

การรับซื้อไฟฟ้าจาก SPP ในระบบ กฟผ.

น้ำมันเตา9 MW0.4%

ถ่านหิน370 MW 17.8%

ก๊าซธรรมซาติ1,413 MW 68.0%

น้ำมันยางดำ25 MW1.2%

แกลบและเศษไม้169 MW 8.1%

กากอ้อย84 MW 4.0%

ทะลายปาล์ม9 MW0.4%

(ณ วันที่ 31ธ.ค. 2551)

SPP-Firm :

กำลังผลิตไฟฟ้าตามสัญญา : 2,079 MW

แกลบและเศษไม้5 MW2.5%

น้ำมันเตา45 MW21.8%

กากอ้อย82 MW 39.5%

ก๊าซธรรมชาติที่เป็นผลพลอยได้จากการผลิตน้ำมัน2 MW0.8%

ก๊าซธรรมซาติ52 MW25.3%

ถ่านหิน14 MW 6.8%

ขยะ1 MW 0.5%

SPP-Non Firm :

กำลังผลิตไฟฟ้าตามสัญญา : 206 MW

Waste Gas6 MW2.9%

14

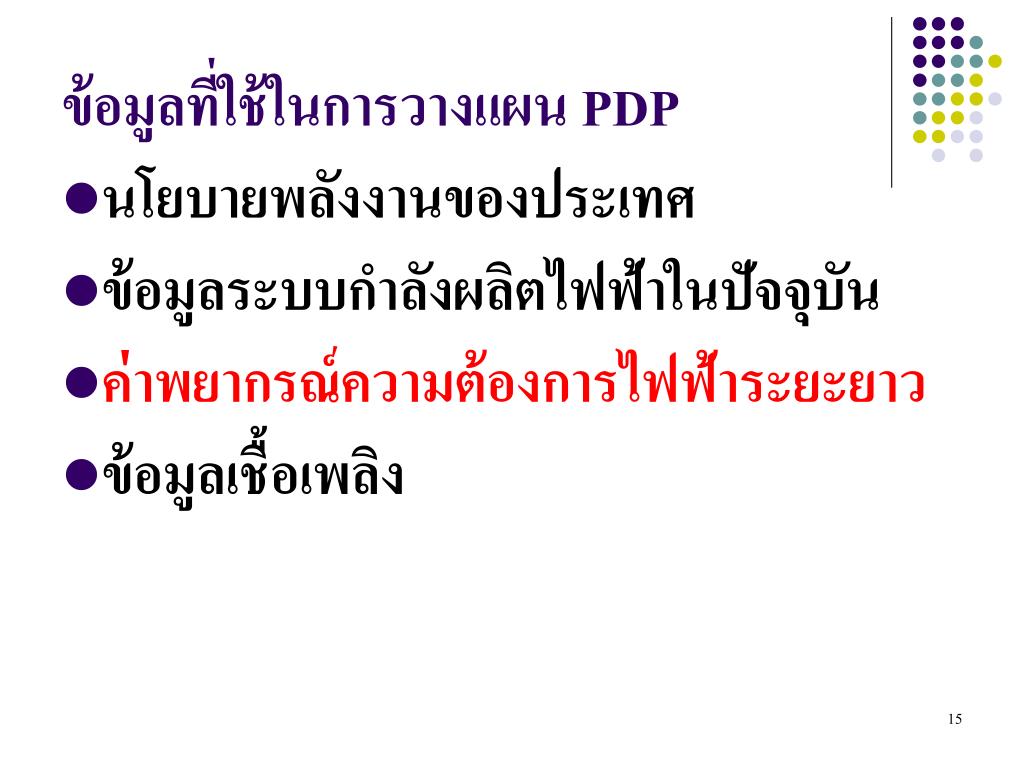

slide15
ข้อมูลที่ใช้ในการวางแผน PDP
  • นโยบายพลังงานของประเทศ
  • ข้อมูลระบบกำลังผลิตไฟฟ้าในปัจจุบัน
  • ค่าพยากรณ์ความต้องการไฟฟ้าระยะยาว
  • ข้อมูลเชื้อเพลิง

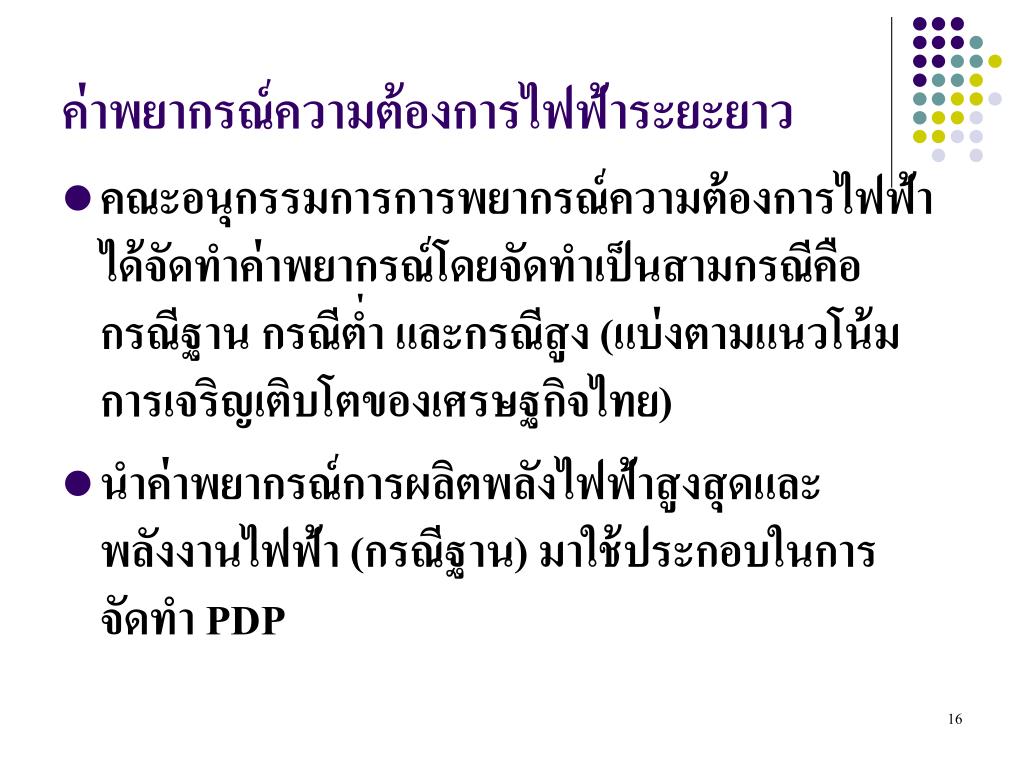

slide16
ค่าพยากรณ์ความต้องการไฟฟ้าระยะยาวค่าพยากรณ์ความต้องการไฟฟ้าระยะยาว
  • คณะอนุกรรมการการพยากรณ์ความต้องการไฟฟ้า ได้จัดทำค่าพยากรณ์โดยจัดทำเป็นสามกรณีคือ กรณีฐาน กรณีต่ำ และกรณีสูง (แบ่งตามแนวโน้มการเจริญเติบโตของเศรษฐกิจไทย)
  • นำค่าพยากรณ์การผลิตพลังไฟฟ้าสูงสุดและพลังงานไฟฟ้า (กรณีฐาน) มาใช้ประกอบในการจัดทำ PDP

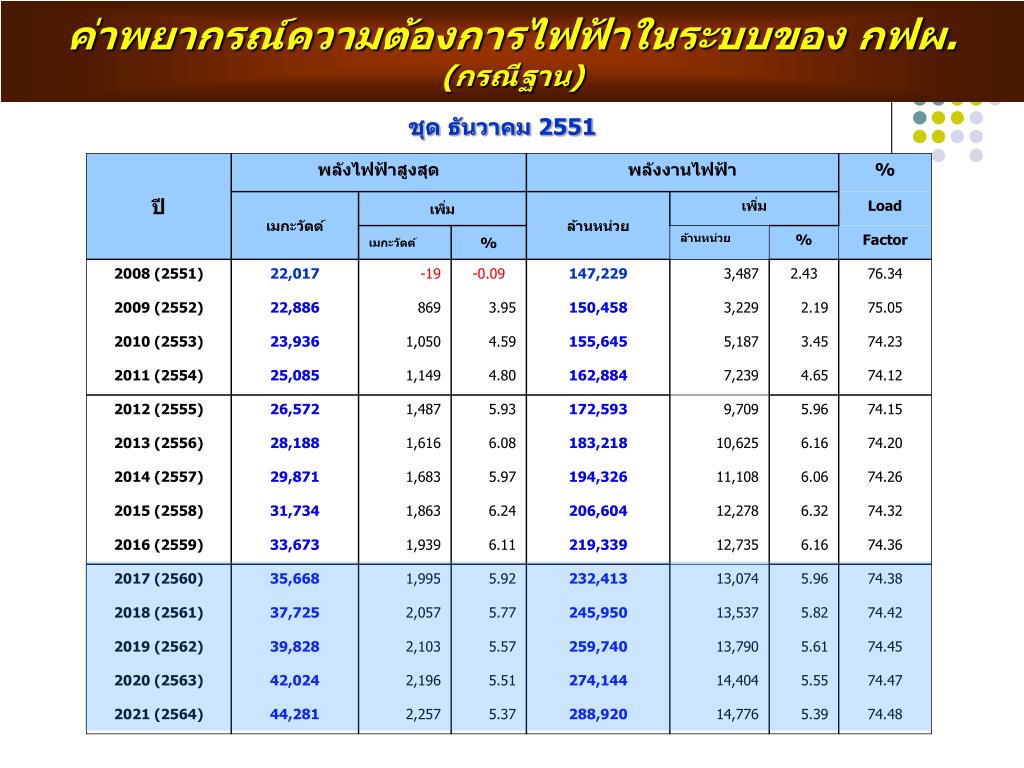

slide18

ค่าพยากรณ์ความต้องการไฟฟ้าในระบบของ กฟผ.(กรณีฐาน)

ชุด ธันวาคม 2551

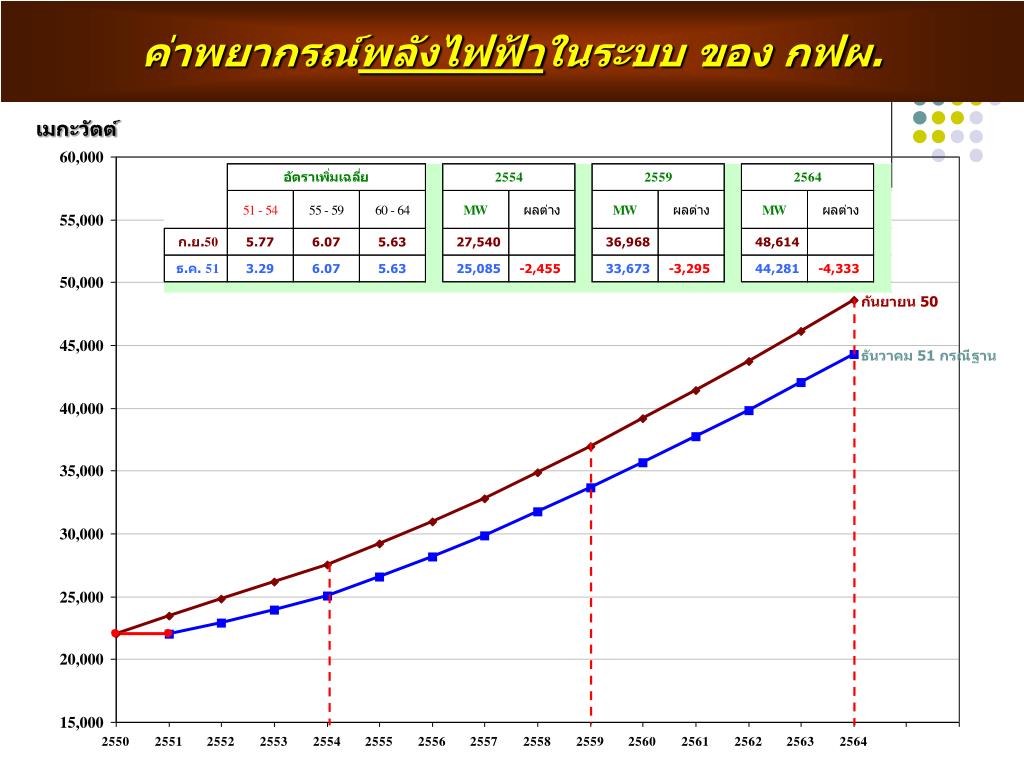

slide19

ค่าพยากรณ์พลังไฟฟ้าในระบบ ของ กฟผ.

เมกะวัตต์

กันยายน 50

ธันวาคม 51 กรณีฐาน

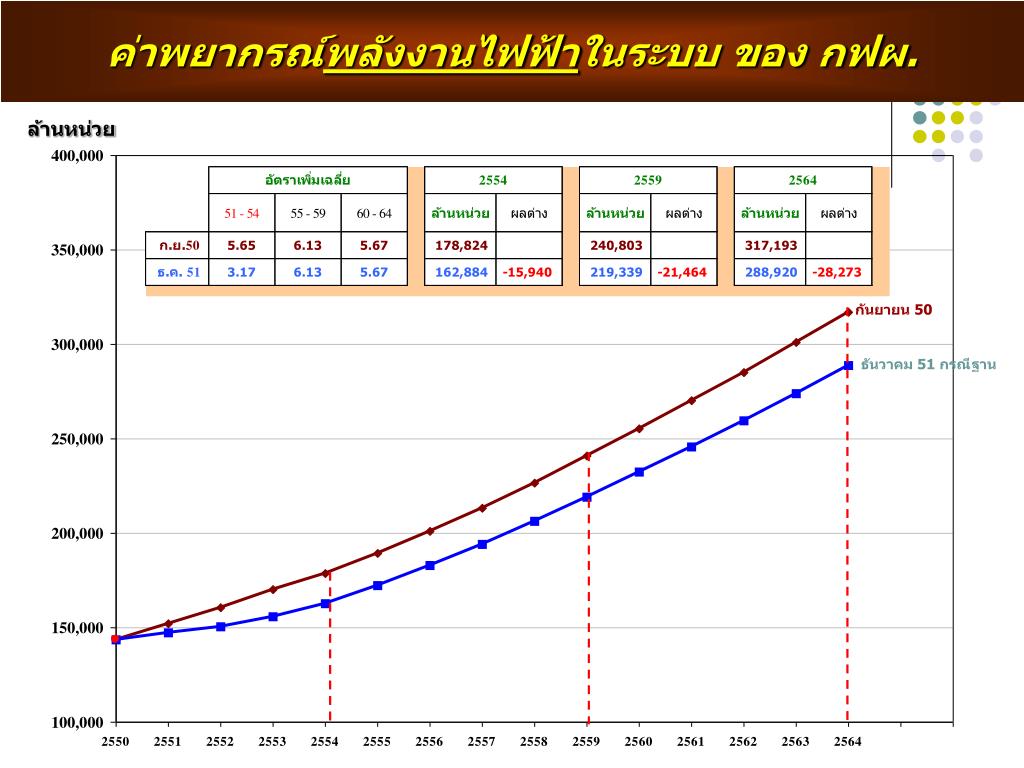

slide20

ค่าพยากรณ์พลังงานไฟฟ้าในระบบ ของ กฟผ.

ล้านหน่วย

กันยายน 50

ธันวาคม 51 กรณีฐาน

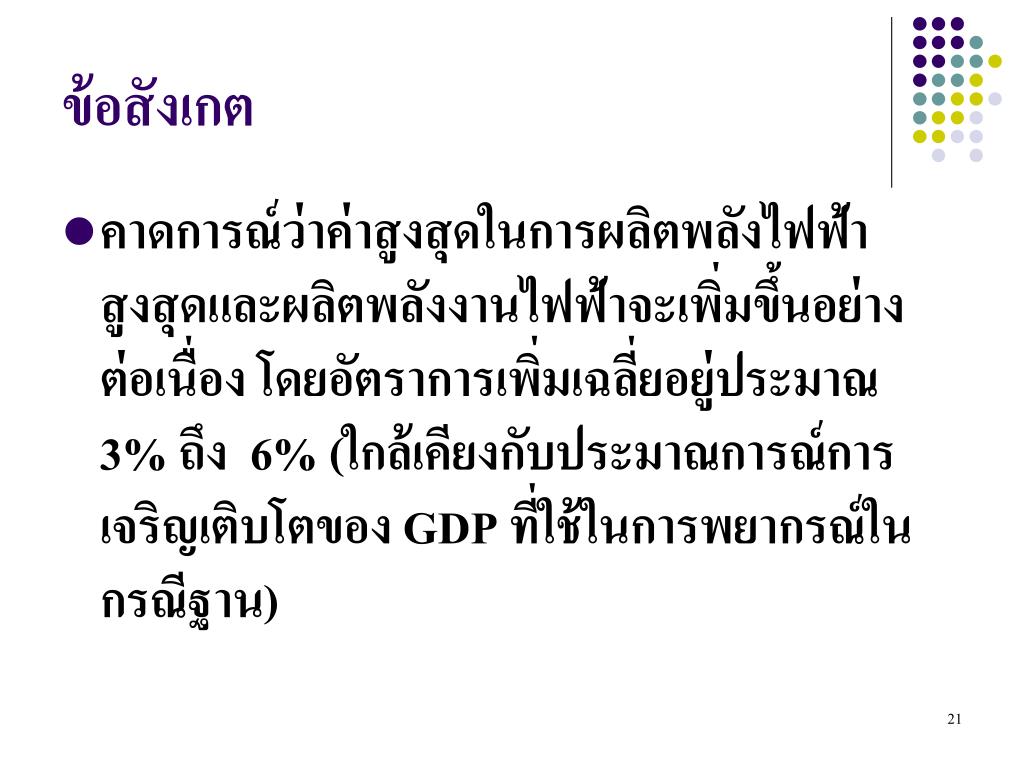

slide21
ข้อสังเกต
  • คาดการณ์ว่าค่าสูงสุดในการผลิตพลังไฟฟ้าสูงสุดและผลิตพลังงานไฟฟ้าจะเพิ่มขึ้นอย่างต่อเนื่อง โดยอัตราการเพิ่มเฉลี่ยอยู่ประมาณ 3% ถึง 6% (ใกล้เคียงกับประมาณการณ์การเจริญเติบโตของ GDP ที่ใช้ในการพยากรณ์ในกรณีฐาน)

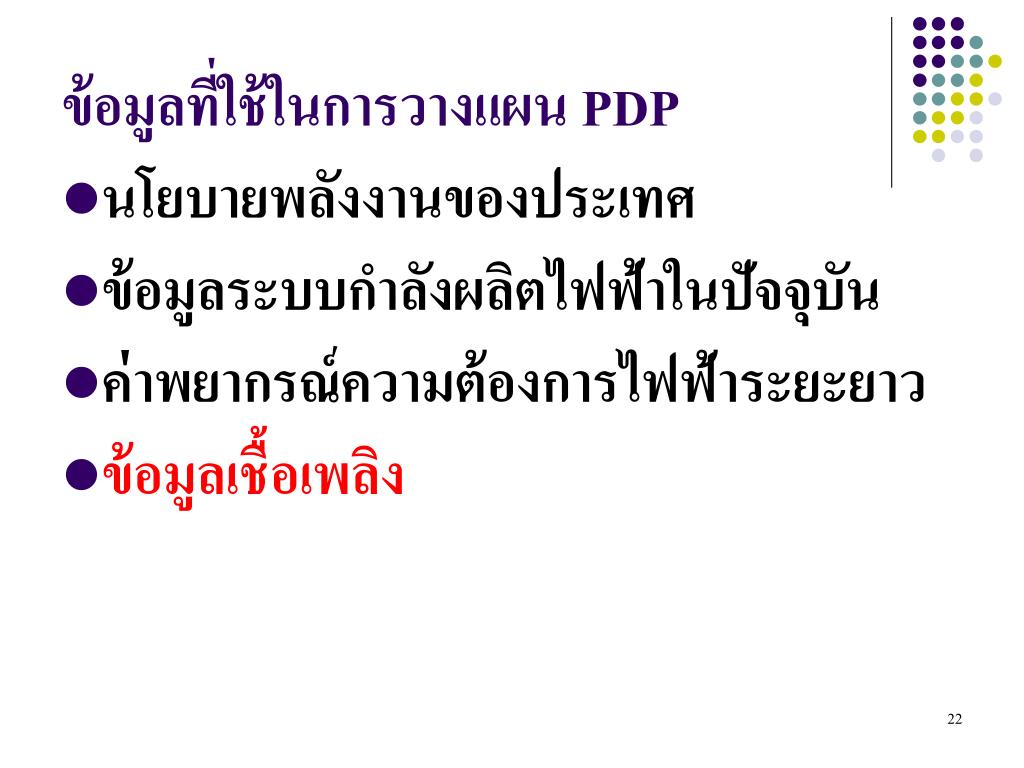

slide22
ข้อมูลที่ใช้ในการวางแผน PDP
  • นโยบายพลังงานของประเทศ
  • ข้อมูลระบบกำลังผลิตไฟฟ้าในปัจจุบัน
  • ค่าพยากรณ์ความต้องการไฟฟ้าระยะยาว
  • ข้อมูลเชื้อเพลิง
slide25

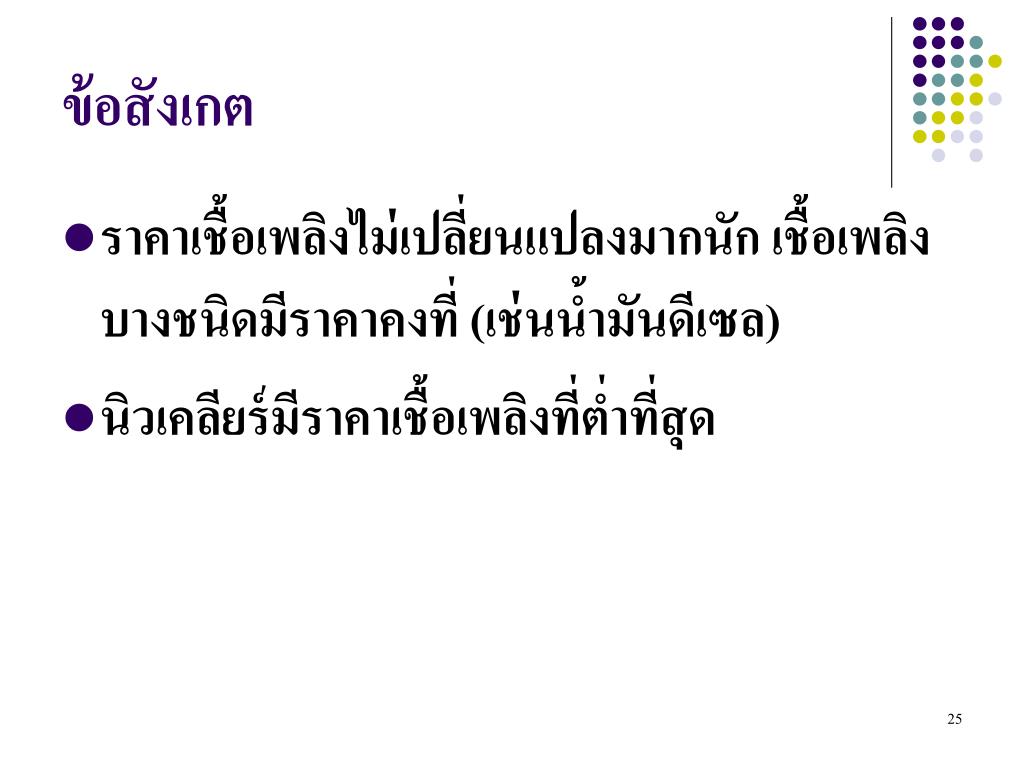

ข้อสังเกต
  • ราคาเชื้อเพลิงไม่เปลี่ยนแปลงมากนัก เชื้อเพลิงบางชนิดมีราคาคงที่ (เช่นน้ำมันดีเซล)
  • นิวเคลียร์มีราคาเชื้อเพลิงที่ต่ำที่สุด
slide30

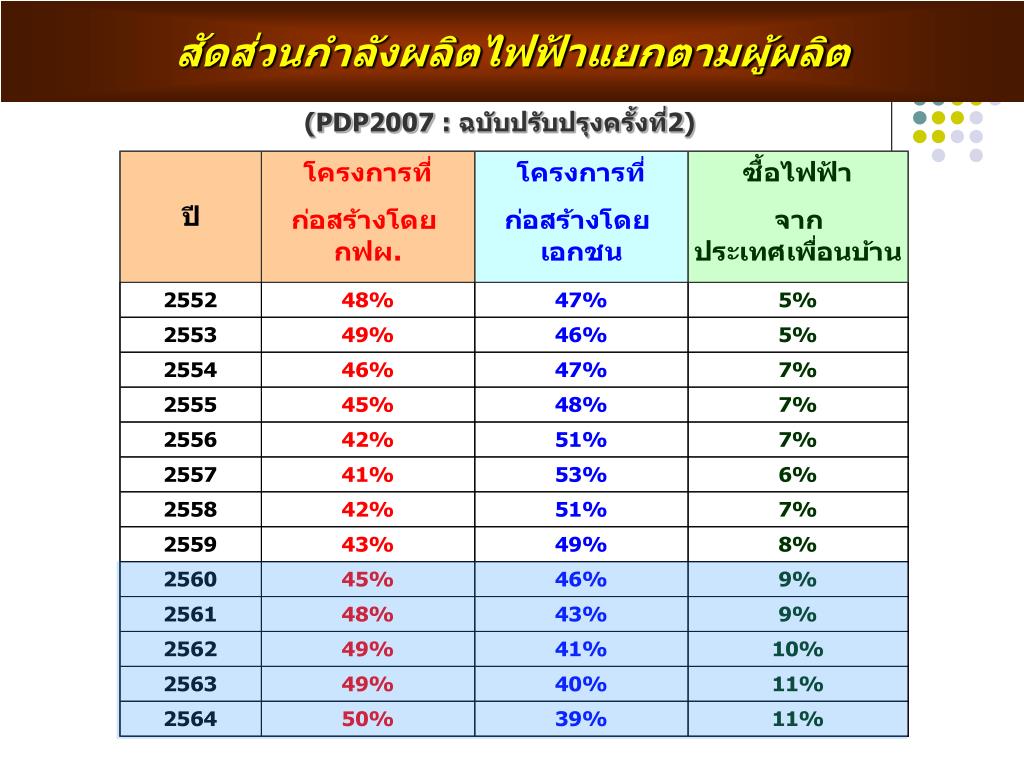

สัดส่วนกำลังผลิตไฟฟ้าแยกตามผู้ผลิตสัดส่วนกำลังผลิตไฟฟ้าแยกตามผู้ผลิต

(PDP2007 : ฉบับปรับปรุงครั้งที่2)

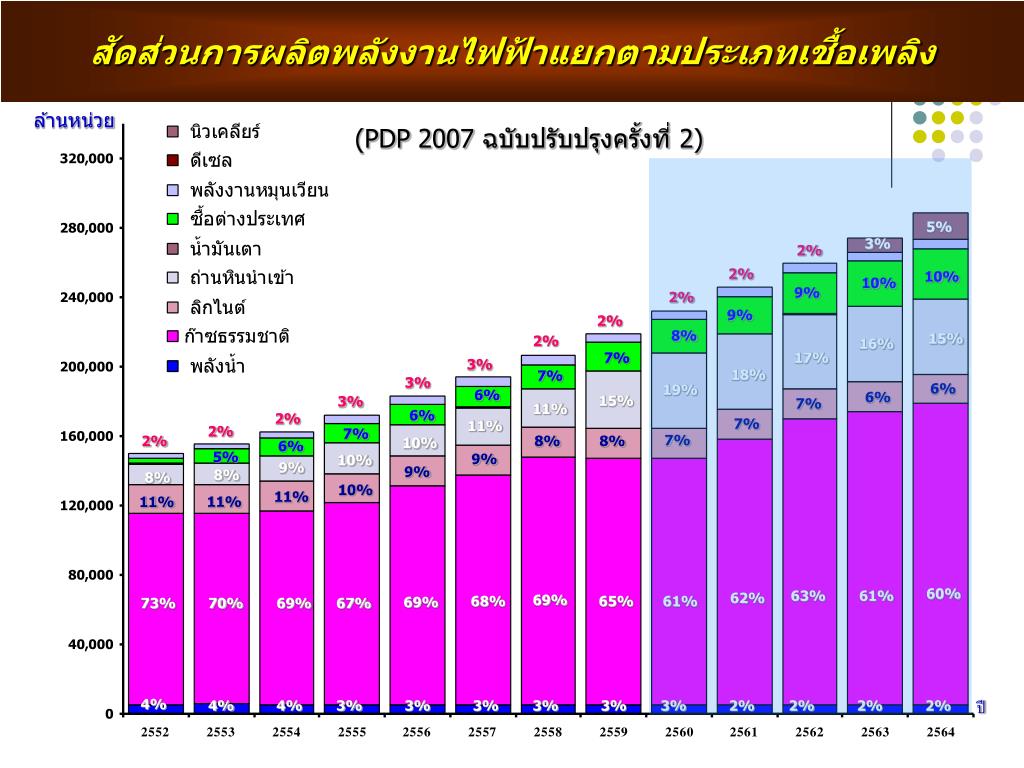

slide31

สัดส่วนการผลิตพลังงานไฟฟ้าแยกตามประเภทเชื้อเพลิงสัดส่วนการผลิตพลังงานไฟฟ้าแยกตามประเภทเชื้อเพลิง

ล้านหน่วย

5%

3%

2%

2%

10%

10%

9%

2%

9%

2%

8%

15%

2%

16%

7%

17%

3%

18%

7%

3%

6%

19%

6%

6%

15%

3%

7%

11%

6%

2%

7%

11%

2%

7%

7%

2%

8%

8%

10%

6%

5%

9%

10%

9%

9%

8%

8%

10%

11%

11%

11%

60%

63%

61%

62%

69%

68%

65%

61%

69%

73%

70%

69%

67%

4%

4%

4%

3%

3%

3%

3%

3%

3%

2%

2%

2%

2%

ปี

(PDP 2007 ฉบับปรับปรุงครั้งที่ 2)

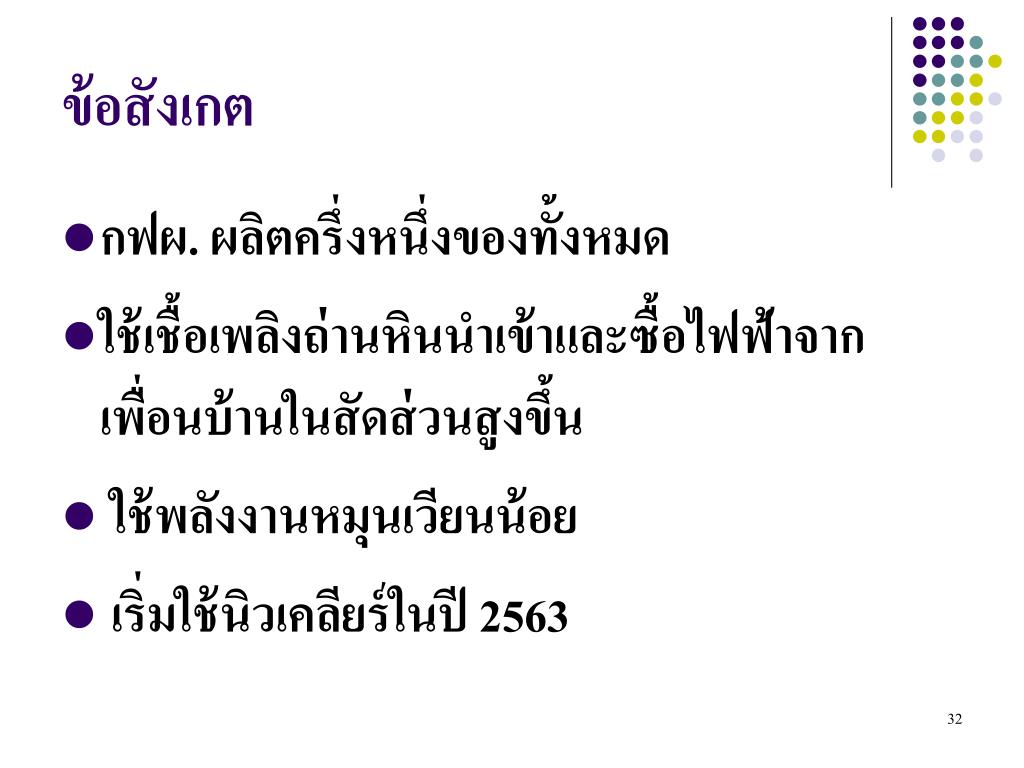

slide32
ข้อสังเกต
  • กฟผ. ผลิตครึ่งหนึ่งของทั้งหมด
  • ใช้เชื้อเพลิงถ่านหินนำเข้าและซื้อไฟฟ้าจากเพื่อนบ้านในสัดส่วนสูงขึ้น
  • ใช้พลังงานหมุนเวียนน้อย
  • เริ่มใช้นิวเคลียร์ในปี 2563
slide33

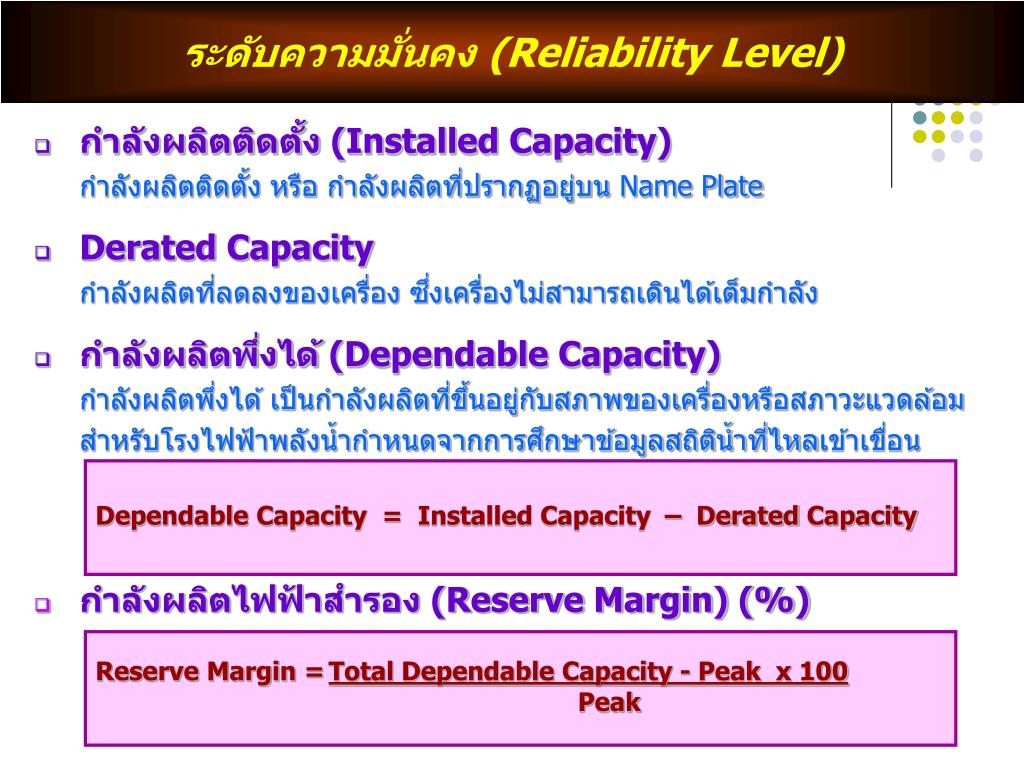

ระดับความมั่นคง (Reliability Level)

  • กำลังผลิตติดตั้ง (Installed Capacity)

กำลังผลิตติดตั้ง หรือ กำลังผลิตที่ปรากฏอยู่บน Name Plate

  • Derated Capacity

กำลังผลิตที่ลดลงของเครื่อง ซึ่งเครื่องไม่สามารถเดินได้เต็มกำลัง

  • กำลังผลิตพึ่งได้ (Dependable Capacity)

กำลังผลิตพึ่งได้ เป็นกำลังผลิตที่ขึ้นอยู่กับสภาพของเครื่องหรือสภาวะแวดล้อม สำหรับโรงไฟฟ้าพลังน้ำกำหนดจากการศึกษาข้อมูลสถิติน้ำที่ไหลเข้าเขื่อน

  • กำลังผลิตไฟฟ้าสำรอง (Reserve Margin) (%)

Dependable Capacity = Installed Capacity – Derated Capacity

Reserve Margin =Total Dependable Capacity - Peak x 100Peak

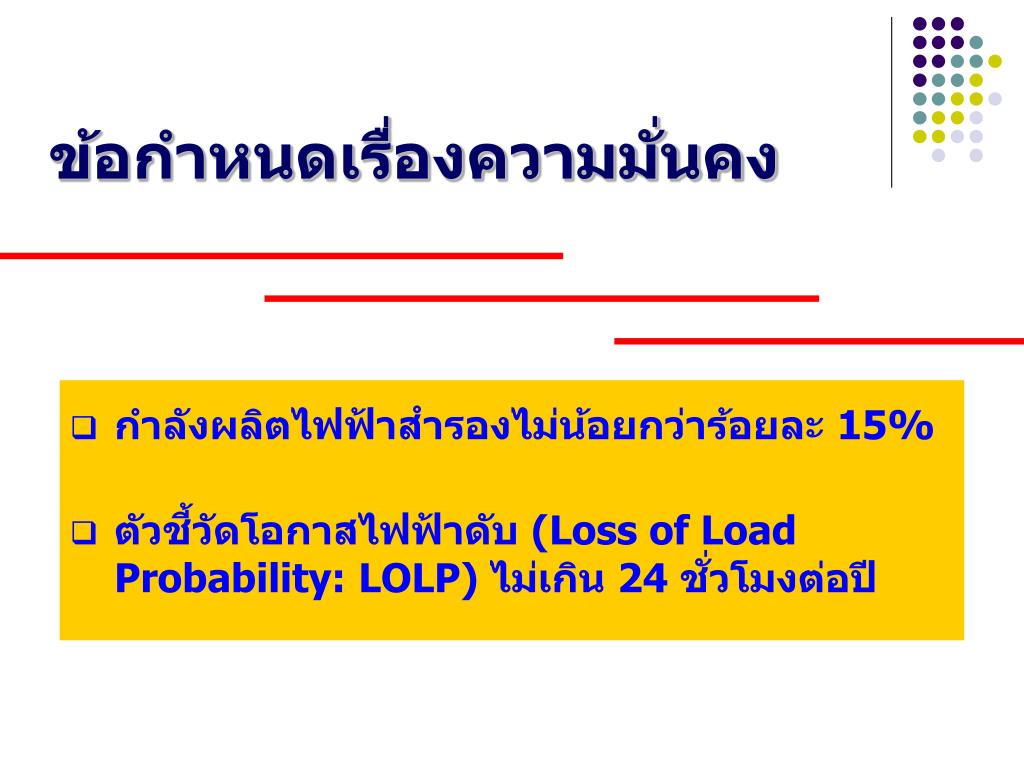

slide34

ข้อกำหนดเรื่องความมั่นคงข้อกำหนดเรื่องความมั่นคง

  • กำลังผลิตไฟฟ้าสำรองไม่น้อยกว่าร้อยละ 15%
  • ตัวชี้วัดโอกาสไฟฟ้าดับ (Loss of Load Probability: LOLP) ไม่เกิน 24 ชั่วโมงต่อปี

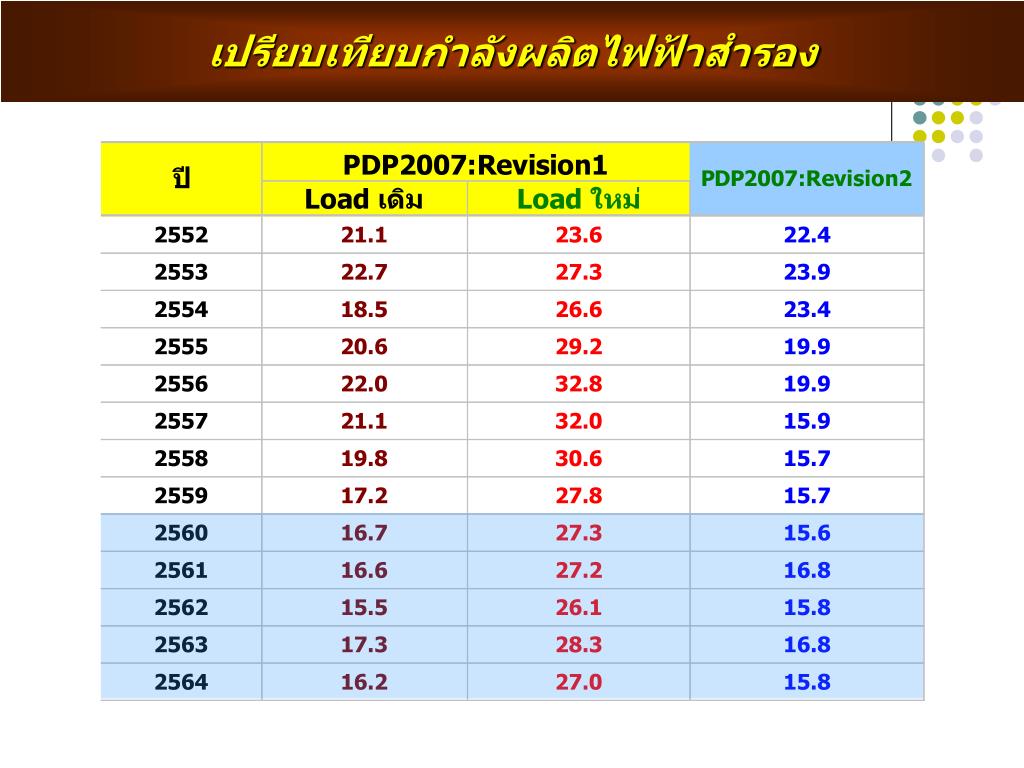

slide35

เปรียบเทียบกำลังผลิตไฟฟ้าสำรองเปรียบเทียบกำลังผลิตไฟฟ้าสำรอง

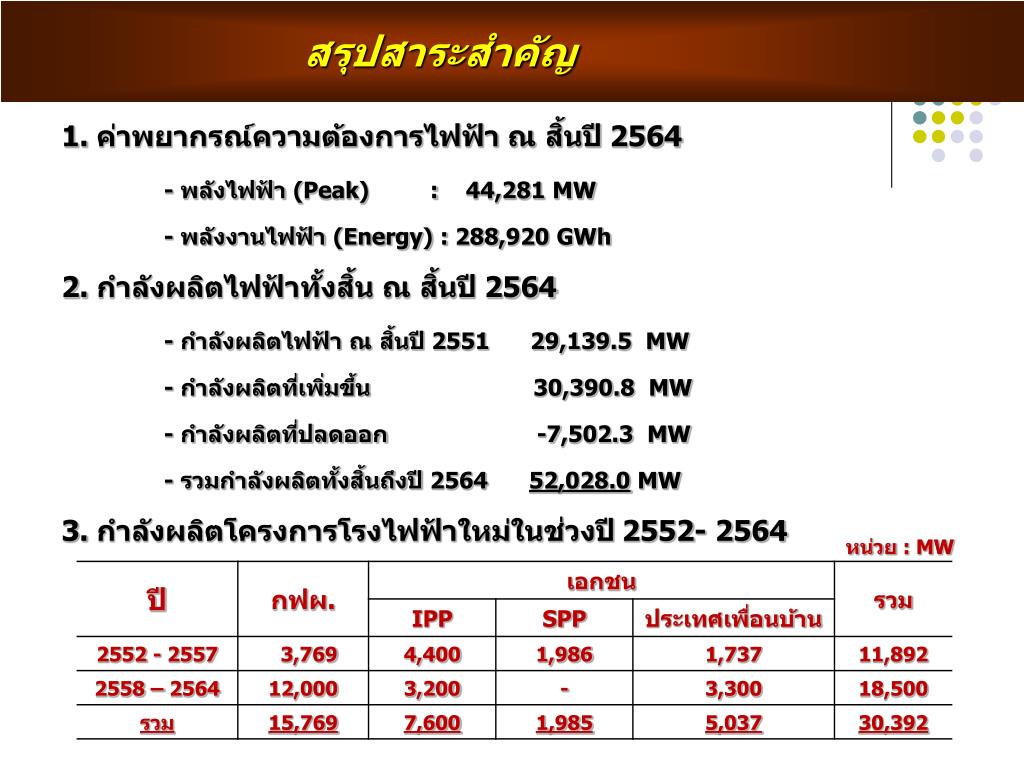

slide36

สรุปสาระสำคัญ

1. ค่าพยากรณ์ความต้องการไฟฟ้า ณ สิ้นปี 2564

- พลังไฟฟ้า (Peak) : 44,281 MW

- พลังงานไฟฟ้า (Energy) : 288,920 GWh

2. กำลังผลิตไฟฟ้าทั้งสิ้น ณ สิ้นปี 2564

- กำลังผลิตไฟฟ้า ณ สิ้นปี 2551 29,139.5 MW

- กำลังผลิตที่เพิ่มขึ้น 30,390.8 MW

- กำลังผลิตที่ปลดออก -7,502.3 MW

- รวมกำลังผลิตทั้งสิ้นถึงปี 2564 52,028.0 MW

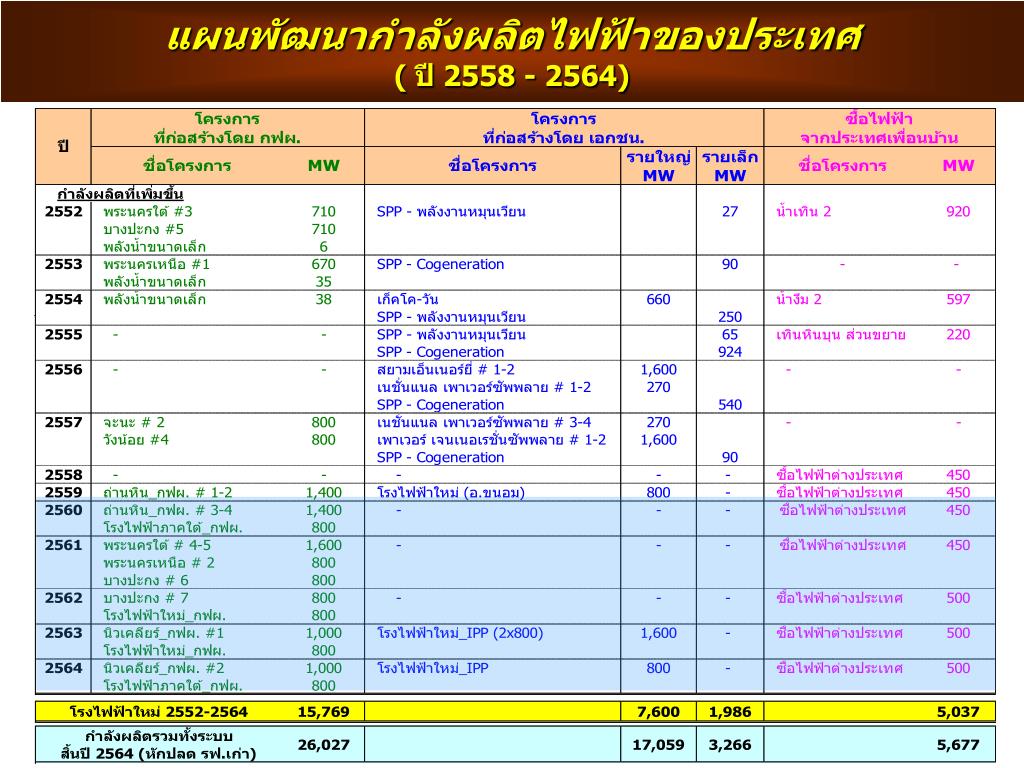

3. กำลังผลิตโครงการโรงไฟฟ้าใหม่ในช่วงปี 2552- 2564

หน่วย : MW

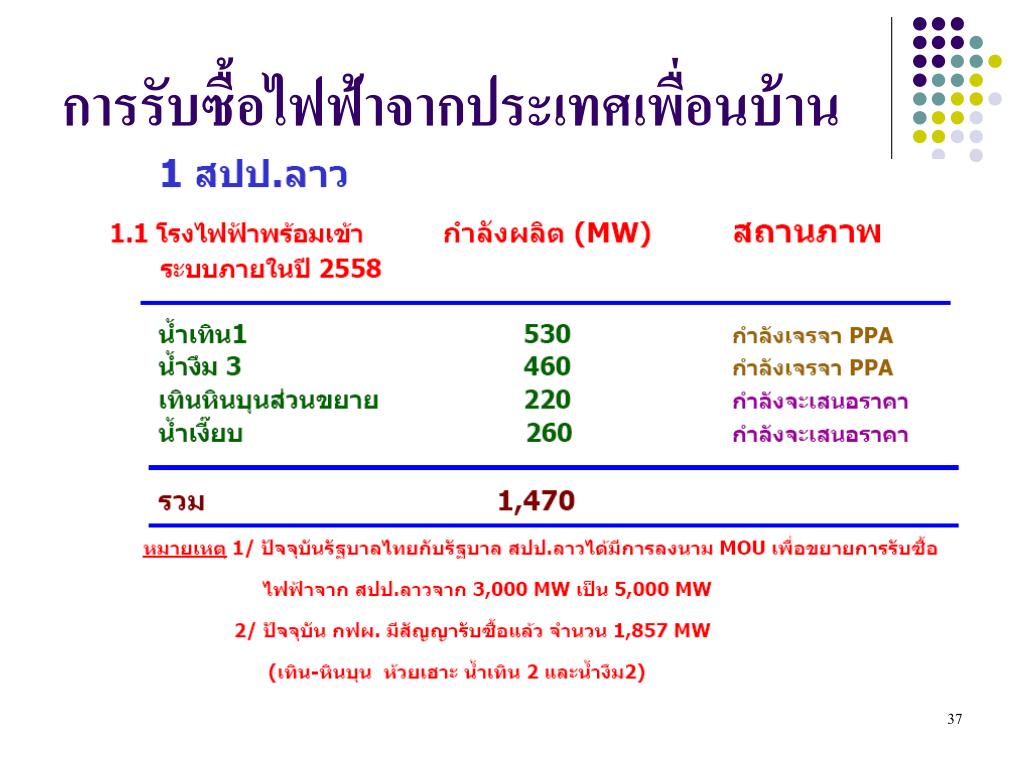

slide37
การรับซื้อไฟฟ้าจากประเทศเพื่อนบ้านการรับซื้อไฟฟ้าจากประเทศเพื่อนบ้าน
slide38
การรับซื้อไฟฟ้าจากประเทศเพื่อนบ้านการรับซื้อไฟฟ้าจากประเทศเพื่อนบ้าน

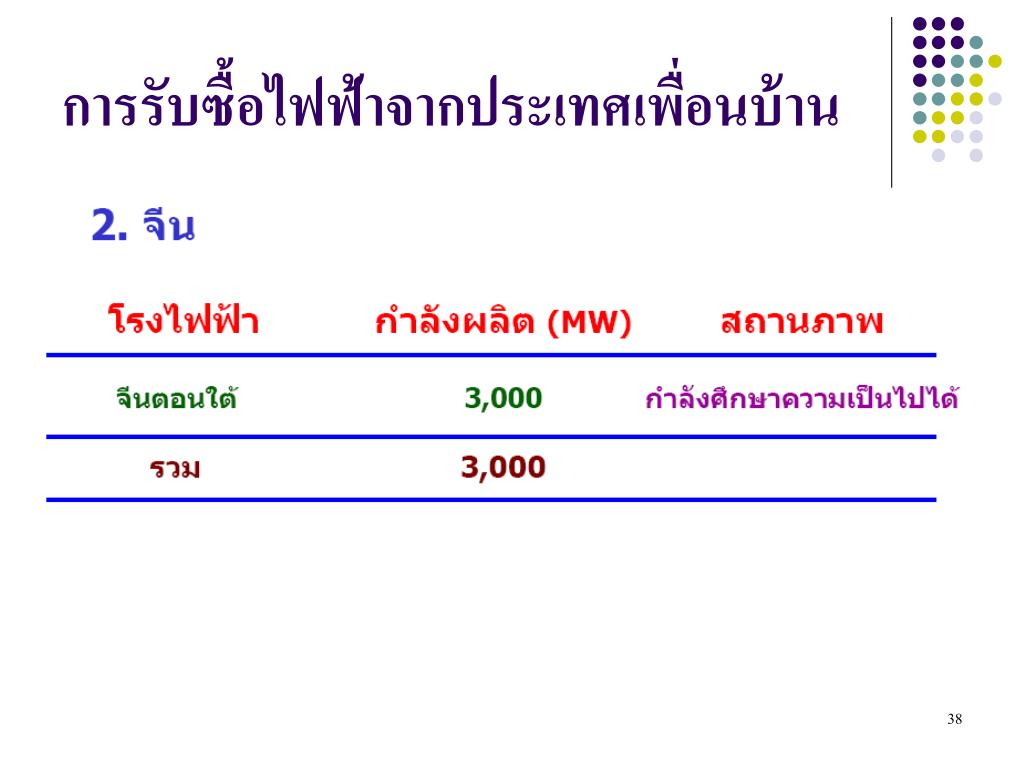

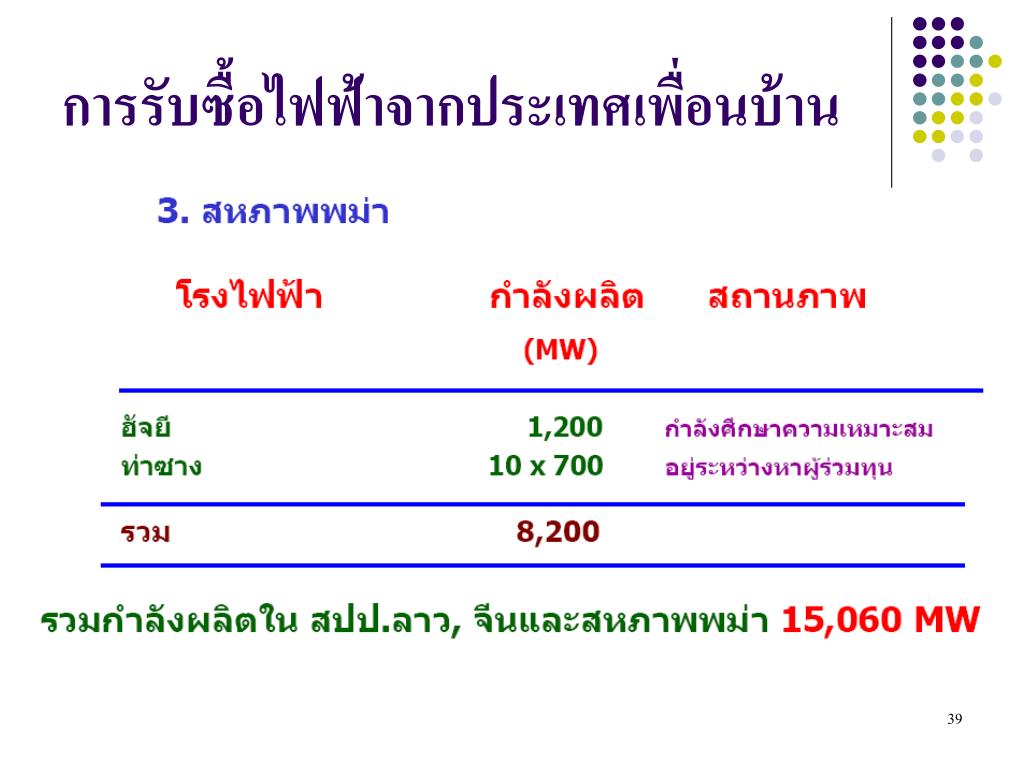

slide39
การรับซื้อไฟฟ้าจากประเทศเพื่อนบ้านการรับซื้อไฟฟ้าจากประเทศเพื่อนบ้าน

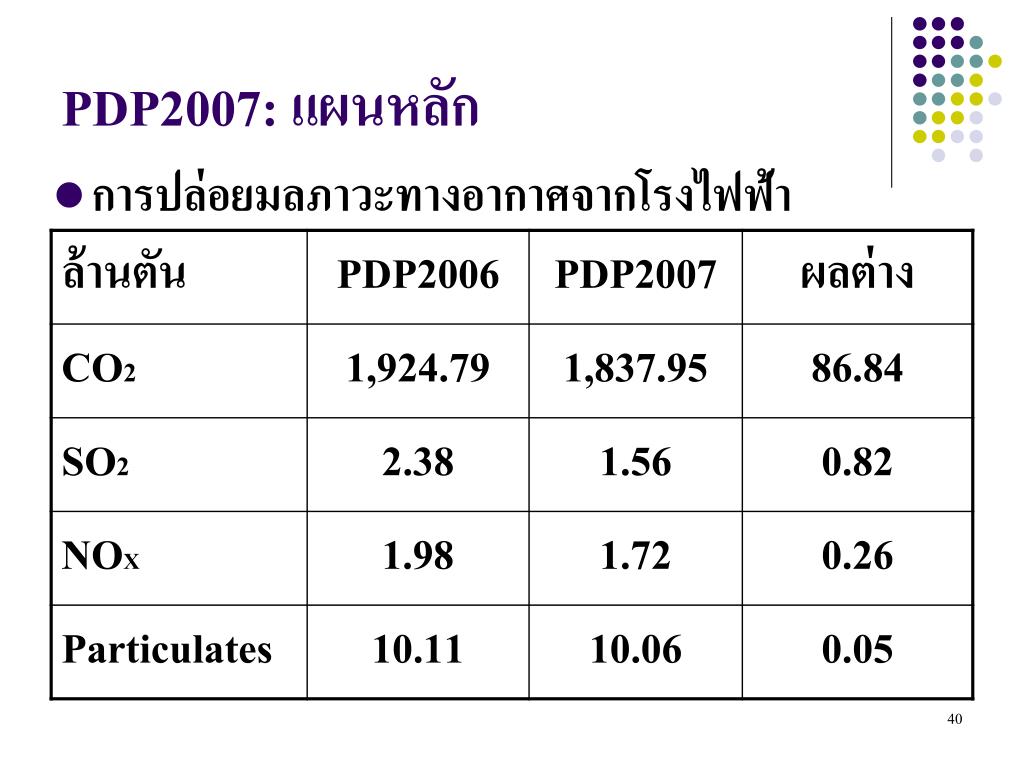

pdp2007
PDP2007: แผนหลัก
  • การปล่อยมลภาวะทางอากาศจากโรงไฟฟ้า
