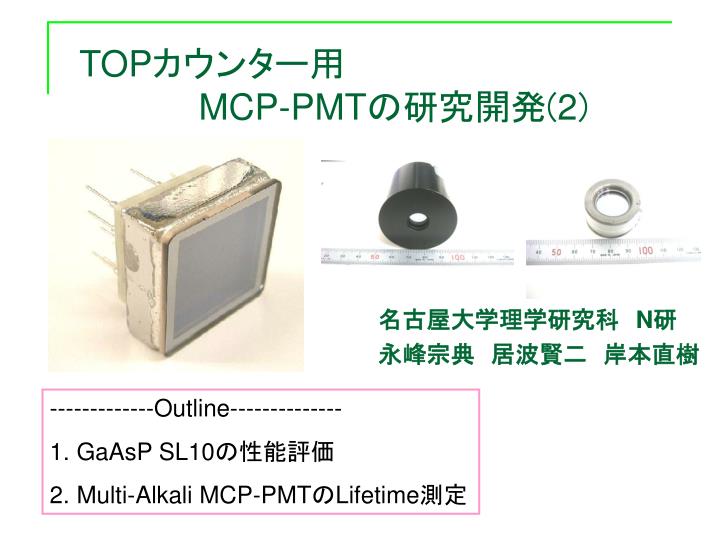

  1. TOPカウンター用MCP-PMTの研究開発(2) 名古屋大学理学研究科　N研 永峰宗典　居波賢二　岸本直樹 • -------------Outline-------------- • GaAsP SL10の性能評価 • Multi-Alkali MCP-PMTのLifetime測定

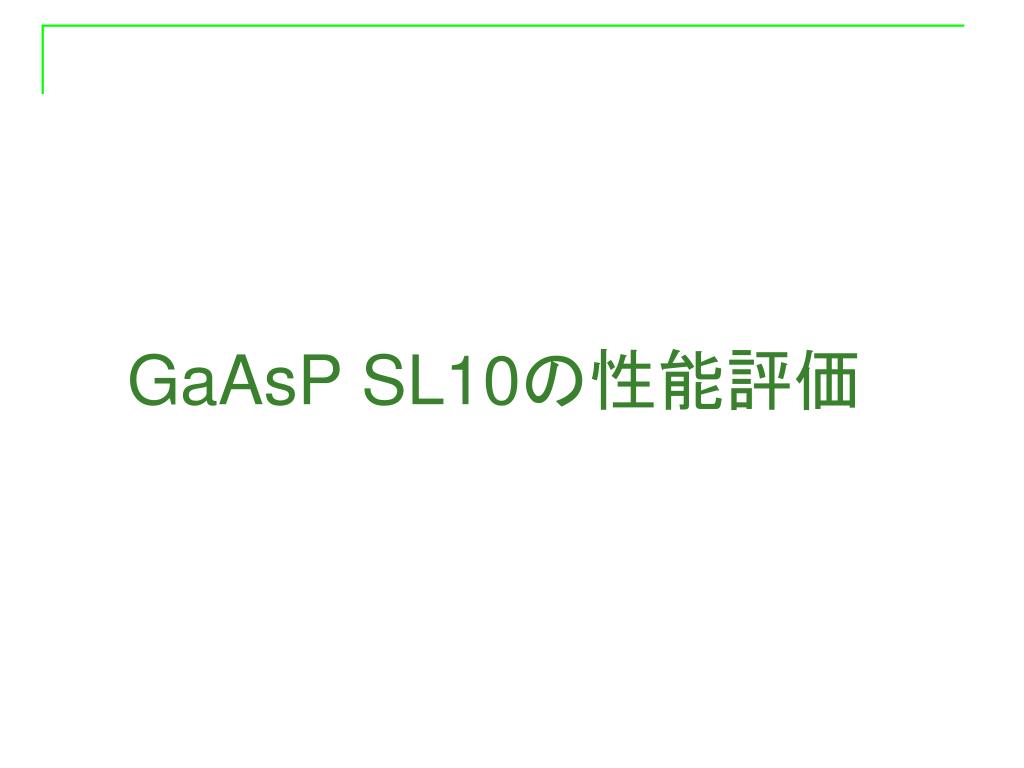

  2. GaAsP SL10の性能評価

  3. TOPカウンターとPMT TOPカウンターとは？ • Belle実験用に開発している粒子識別装置 • 発光媒体である合成石英と光検出器からなる • コンパクトかつシンプルなのが特徴 • 位置情報 x と時間情報 t からリングイメージを再構成 • 全領域で4σ@4GeV/cの性能 TOPカウンター用PMTに求められる性能 • 一光子検出可能 • 一光子での時間分解能(TTS)σ<50ps • 磁場(B=1.5T)中で動作可能 • 長波長領域での高い感度 • ピークQE>30% M.A. MCP-PMT ですでに達成 • 現在の課題 • 波長分散による石英伝搬 時間の揺らぎの緩和 • 検出光子数の増加 GaAsP光電面で達成可能！

  4. 50 GaAsP (peak:40%@540nm) 40 30 QE 20 Multi 10 Alkali 0 0.21 group velocity(m/ns) 0.20 0.009 m/ns 0.013 m/ns 0.19 0.18 0.17 GaAsP光電面の特徴 • 波長分散による時間の揺らぎの緩和 長波長領域におけるQE大 群速度差が減少！ • 検出光子数の増加 QEの絶対値が大きい 光電子数=Σ(発生光子数×QE) 発生光子数 ∝λ-2 光電子数増加！ 200 400 600 800 1200 1000 TOPの要求を満たし得る！ Lambda (nm)

  5. 外形 27.5x27.5x14.8mm 有効面(対外形比) 22x22mm(64%) 光電面 GaAsP 量子効率 3.3%(λ=540nm) 10μm MCPチャンネル径 MCP段数 2段 MCP表面Al蒸着 あり 開口率 ～60% アノード 4ch. GaAsP SL10 SL10 TOPカウンター用光検出器として浜松ホトニクス社と独自に共同開発 今回の測定で用いたMCP-PMT

  6. CAMAC 36dB PLP DIV PMT ATTN AMP ADC λ=407nm FILTER 25ps/1bin Jitter～10ps DISC TDC there 100mV there 20mV DISC BLACK BOX GATE START 測定内容とSET UP 測定内容 3つのPMTについて 波形 Gain TTS を、single photon照射で測定する。また、Dark count の測定も行う。 SET UP Band width<1.5GHz • TDCのSTARTとADCのGATEには、光源のTRIGGERを用いている。 • 光源のパルス幅～20ps

  7. GaAsP SL10 0.5ns/div 0.5ns 20mV/div GaAsP HPK6 0.2ns/div 20mV/div 0.4ns 波形 測定条件： single p.e. Multi-Alkali SL10 0.5ns/div 5mV/div SL10 ： 立ち上がり～500ps HPK6 ： 立ち上がり～400ps

  8. count count GaAsP HPK6 count Multi-Alkali SL10 GaAsP SL10 800 1000 pedestal 600 pedestal pedestal single photon peak single photon peak single photon peak 800 600 400 600 400 Gain～ Gain～ 0.96×106 Gain～ 0.50×106 400 200 1.3×106 200 200 0 0 100 125 150 175 0 100 150 200 250 100 120 140 1bin/0.25pc adc adc 1bin/0.25pc 1bin/0.25pc adc GainとDark count ADC分布 増幅部の構造、および印加電圧の等しい2つのSL10 は同程度のGainが得られているので、GaAsP SL10の増幅部は正常に作動 している。

  9. count count count GaAsP SL10 Multi-Alkali SL10 GaAsP HPK6 4000 3000 TTS～42ps TTS～33ps TTS～32ps 6000 3000 2000 4000 2000 1000 2000 1000 0 0 0 -20 -10 0 10 20 -20 -10 0 10 20 -10 0 -20 10 20 1bin/25ps tdc 1bin/25ps 1bin/25ps tdc tdc TTS TDC分布 • GaAsP SL10は TOPの要求TTS<50psを満たしている。 • TTS～42psは改善の余地あり！ 光電面に原因？

  10. Multi-Alkali MCP-PMTのLifetime 測定

  11. Motivation • TOP counter用光検出器 • MCP-PMT • Luminosity • L ～1 x 1034 @present B • L ～2 x 1035 @SuperB • 高頻度Back ground粒子(spent electron) • PMTの出力電荷量～700 mC/cm2/yearと想定 (@PMT Gain = 2 x 106) • MCP-PMTの寿命決定原因 • Gain低下(MCPの組成変化) • Q.E.低下(イオンフィードバックによる光電面劣化) x 20!! MCP-PMT(SL10)

  12. MCP-PMTの特性・仕様 HPK(R3809U-50-11X) BINP • Al保護膜 • MCP1枚目IN側に蒸着 • 厚み～10-20nm • イオンフィードバック抑制 • 　光電子透過率～60%

  13. SET UP • LEDで負荷を与える(λ= 400nm) • パルス周波数 1KHz or 5KHz • 検出光子数(/パルス）～20-100p.e. • 負荷スピード: 2～10mC/cm2/day (Cf. ～2mC/cm2/day @ SuperB) • PLPで性能変化を測定(λ= 408nm) • 1光子照射 • 測定項目: Gain, efficiency(Q.E.), TTS • Calibration PMTで光量補正 • 温度20-23℃、湿度20-40%

  14. 「HPK製・Al膜あり」であれば1年間で わずか～10%のQ.E.ドロップ 「HPK製・Al膜あり」であれば1年間で わずか～10%のQ.E.ドロップ (@l=400nm) 量子効率(Q.E.) @400nm ●HPK w/ Al ●BINP w/ Al(#32) ○HPK w/o Al ▲BINP w/ Al(#35) ▼BINP w/ Al(#38) ○BINP w/o Al(#11) △BINP w/o Al(#6) • w/o Al (BINP & HPK) Rel. Q.E.< 0.5 @50mC/cm2 Al膜は必要である。 • w/ Al (BINP) Rel. QE = 0.1-0.5 @700mC/cm2 BINP製はAl膜ありでも不十分 • w/ Al (HPK) • Rel. Q.E.～0.9±0.08@700mC/cm2 • ～0.8±0.08@1100mC/cm2

  15. BINP w/o Al (#11) BINP w/ Al (#32) BINP w/ Al (#35) BINP w/o Al (#6) HPK w/o Al HPK w/ Al Gain=106 Gain －before －after －after(+200V) • @0-200mC/cm2 : 急激にGainDrop。Relative Gain ～80% • @200mC/cm2～ : 緩やかなGainDrop。 • @700mC/cm2 : Relative Gain ～60-80% (BINPでは～100%のPMTあり。) • HV(+200V)upによりGain回復。 ●HPK w/ Al ●BINP w/ Al(#32) ○HPK w/o Al ▲BINP w/ Al(#35) ▼BINP w/ Al(#38) ○BINP w/o Al(#11) △BINP w/o Al(#6)

  16. TTS • Life Time測定中は室内の温度変化・NoiseによりTTS悪化 • TTS<40psec @Gain>106 →　測定後TTS = 33psec (HPK w/ Al), TTS=35-40ps (BINP w/ or w/o Al) M.A. MCP-PMTは、SuperBでの一年以上の使用に耐えうる！ BINP w/o Al (#6) BINP w/ Al(#32) －before －after ●HPK w/ Al ●BINP w/ Al(#32) ○HPK w/o Al ▲BINP w/ Al(#35) ▼BINP w/ Al(#38) ○BINP w/o Al(#11) △BINP w/o Al(#6) s=31ps s=36ps s=36ps s=39ps HPK w/o Al HPK w/ Al 30ps s=29ps s=33ps s=34ps s=34ps

  17. 本日のまとめ TOPカウンター用MCP-PMTの研究開発 • GaAsP SL10の性能評価 • Multi-Alkali光電面MCP-PMTのLifetime測定 GaAsP SL10はTOPカウンターの要求を満たしている。 Al膜ありでも不十分 HV upにより回復！ Al膜が必要 M.A. MCP-PMTはSuperBでの１年以上の使用に耐えうる！
