第八章 脉冲波形的产生与整形

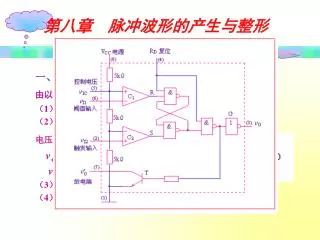

一、 555 定时器的电路结构 由以下几部分组成： （ 1 ）三个阻值为 5kΩ 的电阻组成的分压器。 （ 2 ）两个电压比较器 C 1 和 C 2 。. 第八章 脉冲波形的产生与整形. 8.1 集成 555 定时器. 电压比较器的功能： v + > v - ， v O =1 v + < v - ， v O =0 （ 3 ）基本 RS 触发器、 （ 4 ）放电三极管 T 及缓冲器 G 。. （ 1 ） 4 脚为复位输入端（ R D ），当 R D 为低电平时，不管其他输入端的状态如何，输出 v o 为低电平。正常工作时，应将其接高电平。

skylar
Download Presentation

第八章 脉冲波形的产生与整形

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 一、555定时器的电路结构 由以下几部分组成： （1）三个阻值为5kΩ的电阻组成的分压器。 （2）两个电压比较器C1和C2。 第八章 脉冲波形的产生与整形 8.1 集成555定时器 电压比较器的功能： v+> v-，vO=1 v+< v-，vO=0 （3）基本RS触发器、 （4）放电三极管T及缓冲器G。

  2. （1）4脚为复位输入端（ RD），当RD为低电平时，不管其他输入端的状态如何，输出vo为低电平。正常工作时，应将其接高电平。 （2）5脚为电压控制端，当其悬空时，比较器C1和C2的比较电压分别为2/3VCC和1/3VCC。 （3）2脚为触发输入端，6脚为阈值输入端，两端的电位高低控制比较器C1和C2的输出，从而控制RS触发器，决定输出状态。 二．工作原理

  3. 施密特触发器——具有回差电压特性，能将边沿变化缓慢的电压波形整形为边沿陡峭的矩形脉冲。施密特触发器——具有回差电压特性，能将边沿变化缓慢的电压波形整形为边沿陡峭的矩形脉冲。 一. 用555定时器构成的施密特触发器 1.电路组成及工作原理 8.2 施密特触发器

  4. （2）主要静态参数 （a）上限阈值电压VT+——vI上升过程中，输出电压vO由高电平VOH跳变到低电平VOL时，所对应的输入电压值。VT+=2/3VCC。 （b）下限阈值电压VT — ——vI下降过程中，vO由低电平VOL跳变到高电平VOH时，所对应的输入电压值。VT—=1 /3VCC。 （3）回差电压ΔVTΔVT= VT+－VT—=1 /3VCC 2.电压滞回特性和主要参数（1）电压滞回特性

  5. 二． 集成施密特触发器 1. CMOS集成施密特触发器CC40106 2. TTL集成施密特触发器74LS14

  6. 1. 用作接口电路——将缓慢 变化的输入信号，转换成为 符合TTL系统要求的脉冲波形。 三． 施密特触发器的应用举例 2. 用作整形电路——把不规则的输入信号整形成为矩形脉冲。

  7. 3. 用于脉冲鉴幅——从一系列幅度不同的脉冲信号中，选出那些幅度大于VT+的输入脉冲。

  8. 多谐振荡器——能产生矩形脉冲波的自激振荡器。多谐振荡器——能产生矩形脉冲波的自激振荡器。 一． 用555定时器构成的多谐振荡器 1.电路组成及工作原理 8.3 多谐振荡器

  9. （1）电容充电时间T1：（用三要素法计算） 2.振荡频率的估算 （2） 电容放电时间T2 （3）电路振荡周期T T=T1+T2=0.7(R1+2R2)C （4）电路振荡频率f （5）输出波形占空比q

  10. 利用半导体二极管的单向导电特性，把电容C充电和放电回路隔离开来，再加上一个电位器，便可构成占空比可调的多谐振荡器。利用半导体二极管的单向导电特性，把电容C充电和放电回路隔离开来，再加上一个电位器，便可构成占空比可调的多谐振荡器。 二． 占空比可调的多谐振荡器电路 可计算得： T1=0.7R1C T2=0.7R2C 占空比：

  11. 有两个谐振频率。当f=fs时，为串联谐振，石英晶体的电抗X=0；有两个谐振频率。当f=fs时，为串联谐振，石英晶体的电抗X=0； 当f=fp时，为并联谐振，石英晶体的电抗无穷大。 由晶体本身的特性决定： fs≈ fp≈ f0（晶体的标称频率） 石英晶体的选频特性极好，f0十分稳定，其稳定度可达10-10～10-11。 三． 石英晶体多谐振荡器1.石英晶体的选频特性

  12. （1）串联式振荡器 2. 石英晶体多谐振荡器 R1、R2的作用——使两个反相器在静态时都工作在转折区，成为具有很强放大能力的放大电路。 对于TTL门，常取R1=R2=0.7～2kΩ，若是CMOS门则常取R1=R2=10～100MΩ；C1=C2是耦合电容。 石英晶体工作在串联谐振频率f0下，只有频率为f0的信号才能通过，满足振荡条件。因此，电路的振荡频率= f0，与外接元件R、C无关，所以这种电路振荡频率的稳定度很高。

  13. RF是偏置电阻，保证在静态时使G1工作转折区，构成一个反相放大器。RF是偏置电阻，保证在静态时使G1工作转折区，构成一个反相放大器。 晶体工作在略大于fS与 fP之间，等效一电感，与C1、C2共同构成电容三点式振荡电路。电路的振荡频率= f0。 反相器G2起整形缓冲作用，同时G2还可以隔离负载对振荡电路工作的影响。 （2）并联式振荡器

  14. 四．多谐振荡器应用实例1. 简易温控报警器

  15. 2. 双音门铃。

  16. CMOS石英晶体多谐振荡器产生f=32768Hz的基准信号，CMOS石英晶体多谐振荡器产生f=32768Hz的基准信号， 经T/触发器构成的15级异步计数器分频后，便可得到稳定度极高的秒信号。 这种秒脉冲发生器可做为各种计时系统的基准信号源。 3. 秒脉冲发生器

  17. 单稳态触发器——有一个稳态和一个暂稳态；在触发脉冲作用下，由稳态翻转到暂稳态；暂稳状态维持一段时间后，自动返回到稳态。单稳态触发器——有一个稳态和一个暂稳态；在触发脉冲作用下，由稳态翻转到暂稳态；暂稳状态维持一段时间后，自动返回到稳态。 一． 用555定时器组成单稳态触发器 1. 电路组成及工作原理 8.4 单稳态触发器 （1）无触发信号输入时电路工作在稳定状态 当vI=1时，电路工作在稳定状态，即vO=0，vC=0。 （2）vI下降沿触发 当vI下降沿到达时，vO由0跳变为1，电路由稳态转入暂稳态。

  18. （3）暂稳态的维持时间 在暂稳态期间，三极管T截止，VCC经R向C充电。时间常数τ1=RC， vC由0V开始增大，在vC上升到2/3VCC之前，电路保持暂稳态不变。 （4）自动返回（暂稳态结束）时间 当vC上升至2/3VCC时，vO由1跳变0，三极管T由截止转为饱和导通， 电容C经T迅速放电，电压vC迅速降至0V，电路由暂稳态重新转入稳态。

  19. （5）恢复过程 当暂稳态结束后，电容C通过饱和导通的放电三极管T放电，时间常 数 τ2=RCESC，经过（3～5）τ2后，电容C放电完毕，恢复过程结束。

  20. (1) 输出脉冲宽度Tw（用三要素法计算） 2. 主要参数估算 上式说明，单稳态触发器输出脉冲宽度tW仅决定于定时元件R、C的取值，与输入触发信号和电源电压无关，调节R、C的取值，即可方便的调节tW。 （2）恢复时间tre tre=（3～5）τ2 （3）最高工作频率fmax vI周期的最小值： Tmin= tW＋tre 因此，单稳态触发器的最高工作频率应为:

  21. A1和A2是两个下降沿有效的触发信号输入端，B是上升沿有效的A1和A2是两个下降沿有效的触发信号输入端，B是上升沿有效的 触发信号输入端。 二． 集成单稳态触发器74121

  22. （b）使用内部电阻Rint且电路为上升沿触发的连接方式。（b）使用内部电阻Rint且电路为上升沿触发的连接方式。 集成单稳态触发器74121的外部元件连接方法:（a）使用外部电阻Rext且电路为下降沿触发的连接方式.

  23. (1) 输出脉冲宽度tW 使用外接电阻： tW ≈0.7RextC 使用内部电阻： tW ≈0.7RintC （2）输入触发脉冲最小周期Tmin Tmin= tW＋tre tre是恢复时间。 （3）周期性输入触发脉冲占空比q 定义： q = tW/T 最大占空比： qmax= tW/ Tmin 74121内部电阻=2kΩ，外接电阻Rext可在1.4～40kΩ之间选择， 外接电容C可在10pF～10μF之间选择， 所以，当R=2kΩ时， 最大占空比qmax为67%； 当R=40kΩ时，最大占空比qmax可达90%。 74121的主要参数

  24. 1. 延时与定时 （1）延时 三． 单稳态触发器的应用 图中，v/O的下降沿比vI的下 降沿滞后了时间tW。 （2）定时 当v/O=1时，与门打开， vO= vF。当v/O=0时， 与门关闭，vO为低电平。 显然与门打开的时间是 恒定不变的，就是单稳 输出脉冲v/O的宽度tW。

  25. 单稳态触发器能够把不规则的输入信号vI，整形成为幅度和宽度都相同的标准矩形脉冲vO。vO的幅度取决于单稳态电路输出的高、低电平，宽度tW决定于暂稳态时间。单稳态触发器能够把不规则的输入信号vI，整形成为幅度和宽度都相同的标准矩形脉冲vO。vO的幅度取决于单稳态电路输出的高、低电平，宽度tW决定于暂稳态时间。 2. 整形

  26. 555定时器构成单稳态触发器。只要用手触摸一下金属片P，由于人体感应电压相当于在触发 输入端（管脚2）加入一个负 脉冲，555输出端输出高电平， 灯泡（RL）发光，当暂稳态 时间（tW）结束时，555输出 端恢复低电平，灯泡熄灭。 该触摸开关可用于夜间定时 照明，定时时间可由RC参数 调节。 3. 触摸定时控制开关

  27. 555和T1、R3、R2、C4组成单稳定时电路，定时（即灯亮）时间约为1分钟。当击掌声传至压电陶瓷片时，HTD将声音信号转换成电信号，经T2、T1放大，触发555，使555输出高电平，触发导通晶闸管SCR，电灯亮；555和T1、R3、R2、C4组成单稳定时电路，定时（即灯亮）时间约为1分钟。当击掌声传至压电陶瓷片时，HTD将声音信号转换成电信号，经T2、T1放大，触发555，使555输出高电平，触发导通晶闸管SCR，电灯亮； 同样，若触摸金属片A时，人体感应电信号经R4、R5加至T1基极，也能使T1导通，触发555，达到上述效果。 4. 触摸、声控双功能延时灯

  28. 举例：8.4.3 图题8.4.3为一心律失常报警电路，图中vI是经过放大后的心电信号，其幅值vIm=4V。（1）对应vI分别画出图中vo1、vo2、vo三点的电压波形；（2）说明电路的组成及工作原理。

  29. 举例：间歇振荡器 EWB举例

  30. 举例：报警器 EWB举例

  31. 1．多谐振荡器是一种自激振荡电路，不需要外加输入信号，就可以自动地产生出矩形脉冲。用555定时器可以组成多谐振荡器，用石英晶体也定时器可以组成多谐振荡器。石英晶体振荡器的特点是fo的稳定性极好。1．多谐振荡器是一种自激振荡电路，不需要外加输入信号，就可以自动地产生出矩形脉冲。用555定时器可以组成多谐振荡器，用石英晶体也定时器可以组成多谐振荡器。石英晶体振荡器的特点是fo的稳定性极好。 2．施密特触发器和单稳态触发器，虽然不能自动地产生矩形脉冲，但却可以把其它形状的信号变换成为矩形波，为数字系统提供标准的脉冲信号。 3．555定时器是一种用途很广的集成电路，除了能组成施密特触发器、单稳态触发器和多谐振荡器以外，还可以接成各种灵活多变的应用电路。 4．除了555定时器外，目前还有556（双定时器）和558（四定时器）等。 本章小结
