课程负责人：孙连伟. 学习任务 1 雷达防撞系统. 教学目标 : 熟悉汽车防撞系统的组成。 熟悉雷达测距的组成及工作原理。 掌握雷达测距的几种方法。. 案例：奔驰 S320 防撞系统危险距离指示灯时好时坏。 车型：奔驰 S320 ， 1997 年型。 症状：驾驶员说防撞系统危险距离指示灯有时正常，有时没 有指示。. 任务描述. 1. 汽车防撞控制系统 功用 ： 确定可能与汽车发生碰撞的物体的位置和状态，以便必要时提出危险警示和采取应急避让措施，防止碰撞发生。 基本组成 ： 发射和接收发射信号的传感器或摄像元件。. 防撞控制系统框图.

skyla
Download Presentation

课程负责人：孙连伟

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 课程负责人：孙连伟

  2. 学习任务1 雷达防撞系统 • 教学目标: • 熟悉汽车防撞系统的组成。 • 熟悉雷达测距的组成及工作原理。 • 掌握雷达测距的几种方法。

  3. 案例：奔驰S320防撞系统危险距离指示灯时好时坏。案例：奔驰S320防撞系统危险距离指示灯时好时坏。 车型：奔驰S320，1997年型。 症状：驾驶员说防撞系统危险距离指示灯有时正常，有时没 有指示。 任务描述

  4. 1.汽车防撞控制系统 • 功用：确定可能与汽车发生碰撞的物体的位置和状态，以便必要时提出危险警示和采取应急避让措施，防止碰撞发生。 • 基本组成：发射和接收发射信号的传感器或摄像元件。 防撞控制系统框图

  5. 2. 雷达控制测距 组成：收发天线、射频收发前端、信息处理模块、汽车控制装置、报警系统。 雷达测距系统的组成框图如上图

  6. 3.雷达测距的基本原理

  7. 汽车防撞系统流程图

  8. 测距公式: R=(1/2)c*△T其中R为两车的相对距离, c为光速, △T为从发射激光束到接受激光的时间间隔. 脉冲雷达测距原理图

  9. 信号的瞬时频率随时间线性变换，当前方有单目标回波时，发射信号和反射信号将进行混频，混频后得到的信号中含有目标的相对距离和相对速度的信息。信号的瞬时频率随时间线性变换，当前方有单目标回波时，发射信号和反射信号将进行混频，混频后得到的信号中含有目标的相对距离和相对速度的信息。

  10. 4.雷达测距的性能指标 1、 最大探测距 2、 测距精度 3、 最小探测距离 4、 方位精度 5、 其他特殊情况

  11. 5.1、毫米波测距 5.2、激光雷达测距 5.3、超声波倒车雷达 • 5.几种常见的雷达测距

  12. 汽车各种测距方式主要技术参数对比表

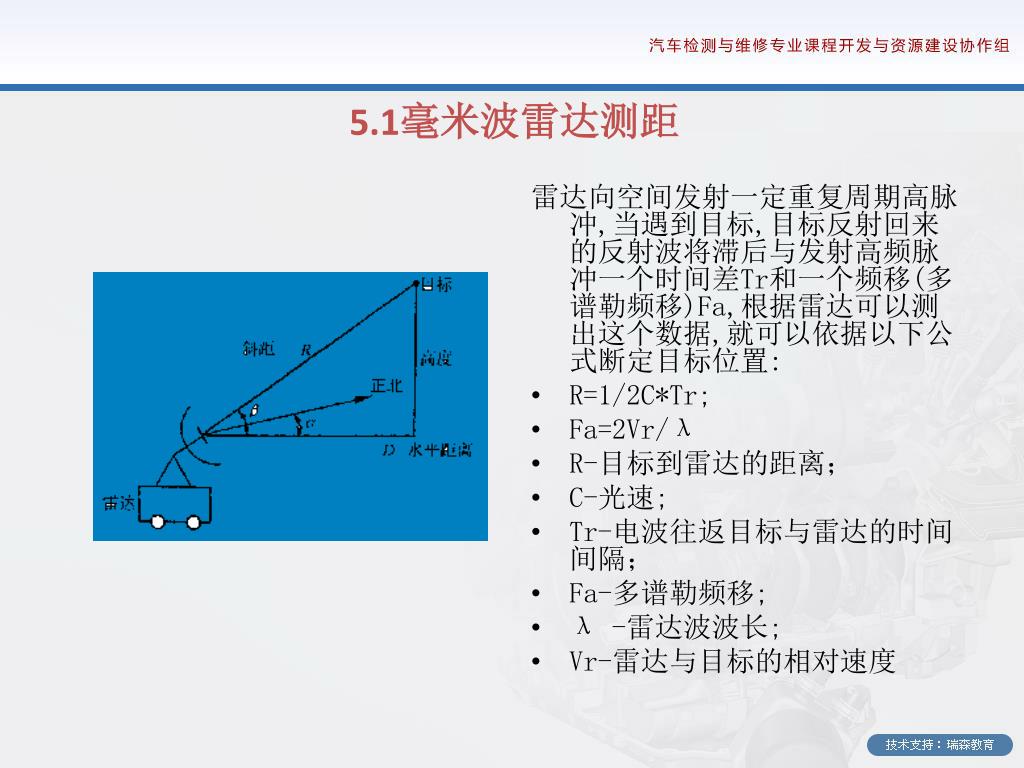

  13. 雷达向空间发射一定重复周期高脉冲,当遇到目标,目标反射回来的反射波将滞后与发射高频脉冲一个时间差Tr和一个频移(多谱勒频移)Fa,根据雷达可以测出这个数据,就可以依据以下公式断定目标位置:雷达向空间发射一定重复周期高脉冲,当遇到目标,目标反射回来的反射波将滞后与发射高频脉冲一个时间差Tr和一个频移(多谱勒频移)Fa,根据雷达可以测出这个数据,就可以依据以下公式断定目标位置: R=1/2C*Tr; Fa=2Vr/λ R-目标到雷达的距离； C-光速; Tr-电波往返目标与雷达的时间间隔； Fa-多谱勒频移; λ -雷达波波长; Vr-雷达与目标的相对速度 5.1毫米波雷达测距

  14. 5.2激光测距雷达工作原理 激光雷达的组成如上图所示:

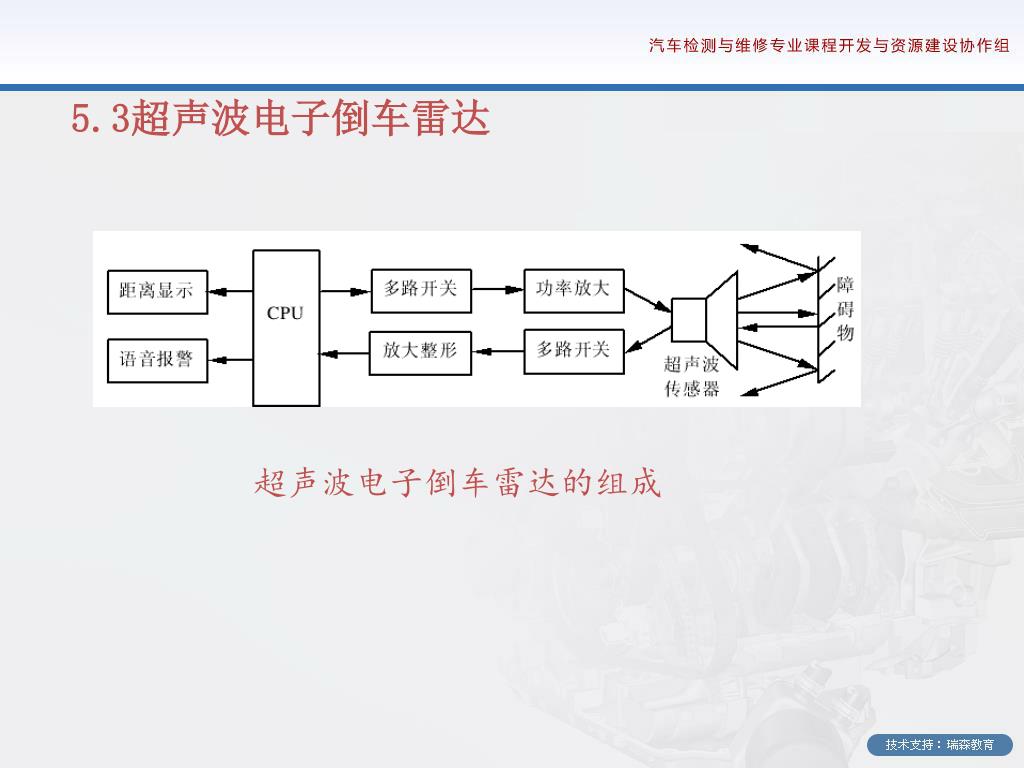

  15. 5.3超声波电子倒车雷达 超声波电子倒车雷达的组成

  16. 超声波测距原理: S=CT/2 T为自发射出超声波到接收到反射回波的这段时间差,C是超声波的声速,在标准状态下Ｃ=340ｍ/ｓ。 超声波测距原理图如上图所示
