第五章 彩色解码器

第五章 彩色解码器. 教学目标 了解 PAL-D 解码器的组成，及各部分的功能。熟悉 PAL-D 解码器电路。了解多制式解码电路， NTSC 制的基本原理。熟悉康佳 T5429D 彩色电视机解码电路。. 彩色解码器的作用 ： 将彩色全电视信号解调还原为三基色信号。. PAL 制色度信号形成过程. PAL 制色度解码器原理框图. 5.1 PAL-D 解码器. PAL-D 解码器的构成及各部分功能： 亮度通道：对亮度信号进行选频，放大，延时等处理，然后送解码矩阵电路。 色度通道：对色度信号进行选频，放大，分离，解调，得到色差信号。

skip
Download Presentation

第五章 彩色解码器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

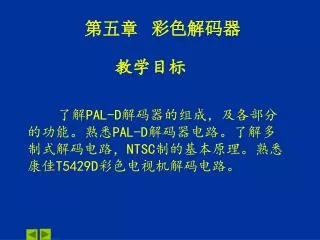

  1. 第五章 彩色解码器 教学目标 了解PAL-D解码器的组成，及各部分的功能。熟悉PAL-D解码器电路。了解多制式解码电路，NTSC制的基本原理。熟悉康佳T5429D彩色电视机解码电路。

  2. 彩色解码器的作用： 将彩色全电视信号解调还原为三基色信号。 PAL制色度信号形成过程 PAL制色度解码器原理框图

  3. 5.1PAL-D解码器

  4. PAL-D解码器的构成及各部分功能： • 亮度通道：对亮度信号进行选频，放大，延时等处理，然后送解码矩阵电路。 • 色度通道：对色度信号进行选频，放大，分离，解调，得到色差信号。 • 基准副载波恢复电路：为同步检波器基准副载波。 • 解码矩阵电路：产生三个色差信号，然后与亮度信号送解码矩阵，恢复三基色信号。 PAL-D解码器又称线性延时解码器

  5. 5.1.1色度通道 组成： 色带通滤波器 放大器 梳状滤波器 同步检波器

  6. 色带通滤波与放大器：从彩色全电视信号中色信号，并进行放大。其增益受ACC电压控制。色带通滤波与放大器：从彩色全电视信号中色信号，并进行放大。其增益受ACC电压控制。 • 自动饱和度控制和自动消色电路 （ACC、ACK）: ACC----产生一个随输入的色度信号强弱而变化的直流控制电压，用以控制放大器的增益，使输出信号幅值稳定。 ACK----接收黑白电视信号时或接受的彩色电视信号很弱时，自动关闭色度通道，消除彩色杂波干扰。

  7. 梳状滤波器：将相邻两行色度信号进行平均，以克服相位失真引起的色调畸变，并将色度信号中的两个分量分离出来。梳状滤波器：将相邻两行色度信号进行平均，以克服相位失真引起的色调畸变，并将色度信号中的两个分量分离出来。 • B-Y R-Y同步检波器： • 从Fv和 Fu信号中解调出两个色差信号。

  8. 5.1.2基准副载波恢复电路 组成： 色同步选通电路 PLL V通道色副载波逐行倒相电路

  9. 色同步选通电路： 是一个受延迟行同步信号控制的电子开关 • PLL: 产生一个频率和相位准确的色副载波信号 • V通道色副载波逐行倒相电路： 为R-Y同步检波器提供逐行倒相的90度的副载波

  10. 5.1.3亮度通道 组成： 色副载波陷波器 亮度延时电路 亮度放大电路

  11. 1、陷波器 2、勾边电路 3、黑电平钳位电路 4、亮度时延电路 5、自动亮度限制电路

  12. 5.1.4 解码矩阵电路 组成：G-Y矩阵电路 三基色矩阵电路

  13. 5.1.4 PAL-D解码器电路分析 1、亮度信号处理电路 2、色信号处理电路 3、解码矩阵电路

  14. 5.2 多制式解码电路 • 彩色电视系统的多制式 • 电视制式的切换 • NTSC制的基本原理

  15. 5.2.2电视制式的切换 • 图像中频滤波器的切换 • 第二伴音中频陷波器的切换 • 第二伴音中频信号选通及鉴频器的切换 • 彩色解码电路中的切换 • 行场扫描电路中的切换

  16. 5.2.3 NTSC制的基本原理 组成：亮度通道 色度通道 基准副载波恢复电路 解码矩阵电路

  17. 5.2.4 一行基带延时线的应用

  18. 5.2.4 康佳T5429D彩色电视机解码电路分析 • 亮度信号处理电路

  19. 色信号处理电路
