高等职业教育电子信息类贯通制教材（电子技术专业）高等职业教育电子信息类贯通制教材（电子技术专业）彩色电视机原理与维修（第2版）电子教案（第3章）何祖锡主编 2007年11月

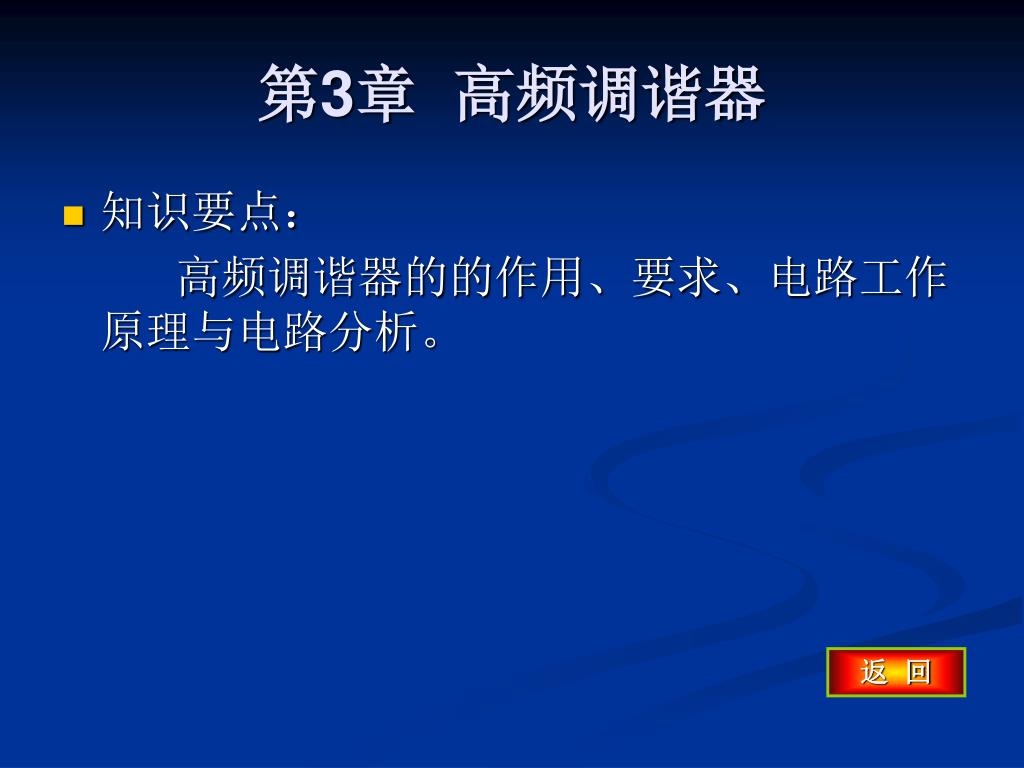

第3章高频调谐器 • 知识要点：高频调谐器的的作用、要求、电路工作原理与电路分析。返回

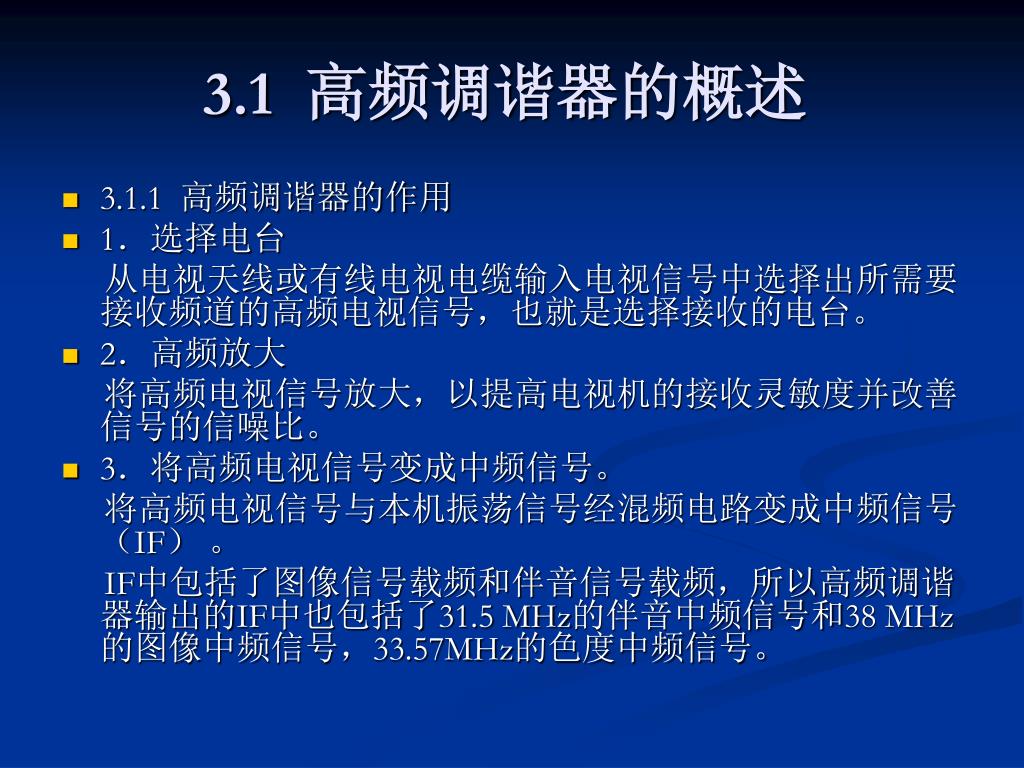

3.1 高频调谐器的概述 • 3.1.1 高频调谐器的作用 • 1．选择电台从电视天线或有线电视电缆输入电视信号中选择出所需要接收频道的高频电视信号，也就是选择接收的电台。 • 2．高频放大将高频电视信号放大，以提高电视机的接收灵敏度并改善信号的信噪比。 • 3．将高频电视信号变成中频信号。将高频电视信号与本机振荡信号经混频电路变成中频信号（IF）。 IF中包括了图像信号载频和伴音信号载频，所以高频调谐器输出的IF中也包括了31.5 MHz的伴音中频信号和38 MHz的图像中频信号，33.57MHz的色度中频信号。

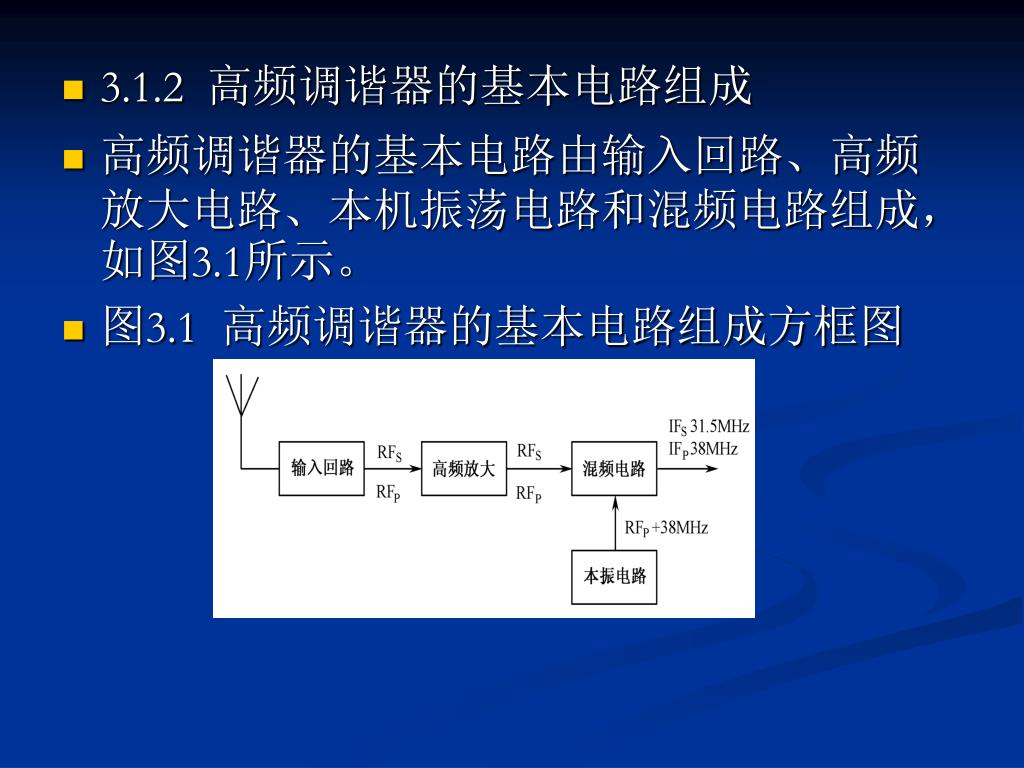

3.1.2 高频调谐器的基本电路组成 • 高频调谐器的基本电路由输入回路、高频放大电路、本机振荡电路和混频电路组成，如图3.1所示。 • 图3.1 高频调谐器的基本电路组成方框图

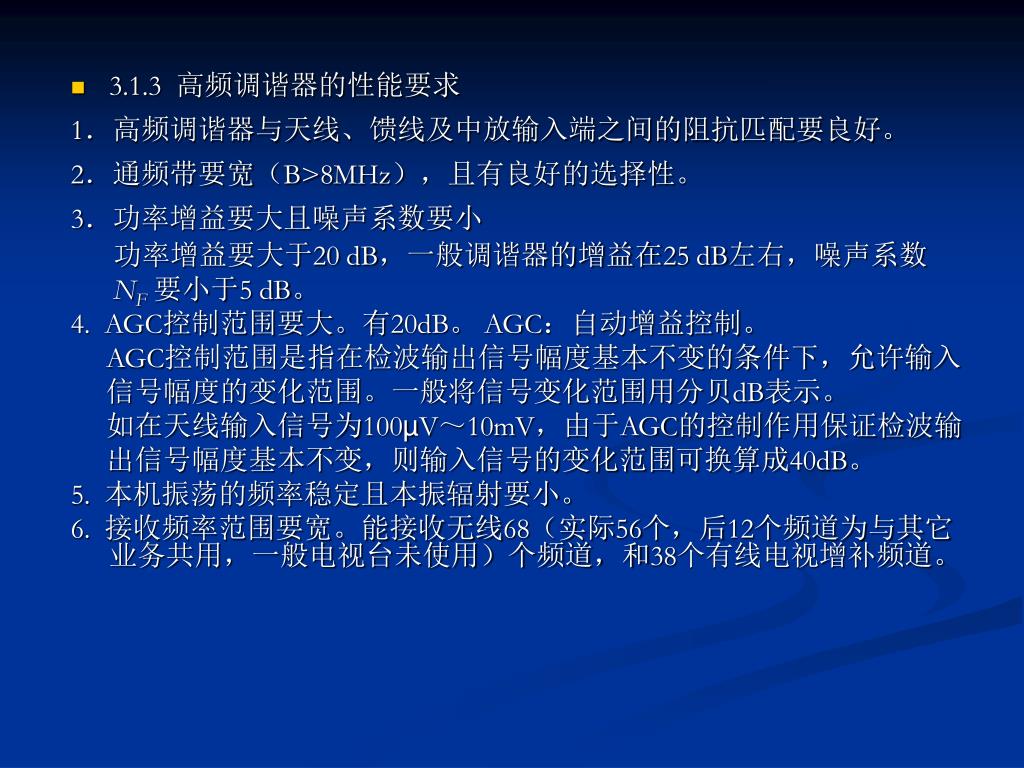

3.1.3 高频调谐器的性能要求 1．高频调谐器与天线、馈线及中放输入端之间的阻抗匹配要良好。 2．通频带要宽（B>8MHz），且有良好的选择性。 3．功率增益要大且噪声系数要小功率增益要大于20 dB，一般调谐器的增益在25 dB左右，噪声系数 NF要小于5 dB。 4. AGC控制范围要大。有20dB。 AGC：自动增益控制。 AGC控制范围是指在检波输出信号幅度基本不变的条件下，允许输入信号幅度的变化范围。一般将信号变化范围用分贝dB表示。如在天线输入信号为100µV～10mV，由于AGC的控制作用保证检波输出信号幅度基本不变，则输入信号的变化范围可换算成40dB。 5. 本机振荡的频率稳定且本振辐射要小。 6. 接收频率范围要宽。能接收无线68（实际56个，后12个频道为与其它业务共用，一般电视台未使用）个频道，和38个有线电视增补频道。

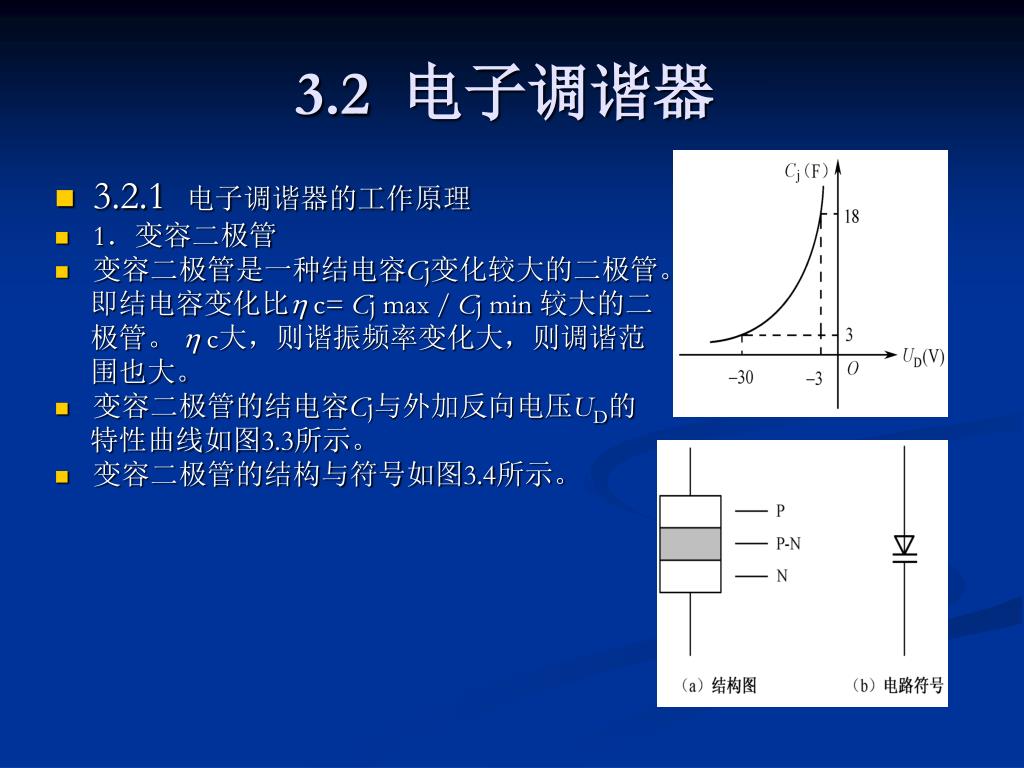

3.2 电子调谐器 • 3.2.1 电子调谐器的工作原理 • 1．变容二极管 • 变容二极管是一种结电容Cj变化较大的二极管。即结电容变化比c= Cjmax / Cjmin 较大的二极管。 c大，则谐振频率变化大，则调谐范围也大。 • 变容二极管的结电容Cj与外加反向电压UD的特性曲线如图3.3所示。 • 变容二极管的结构与符号如图3.4所示。

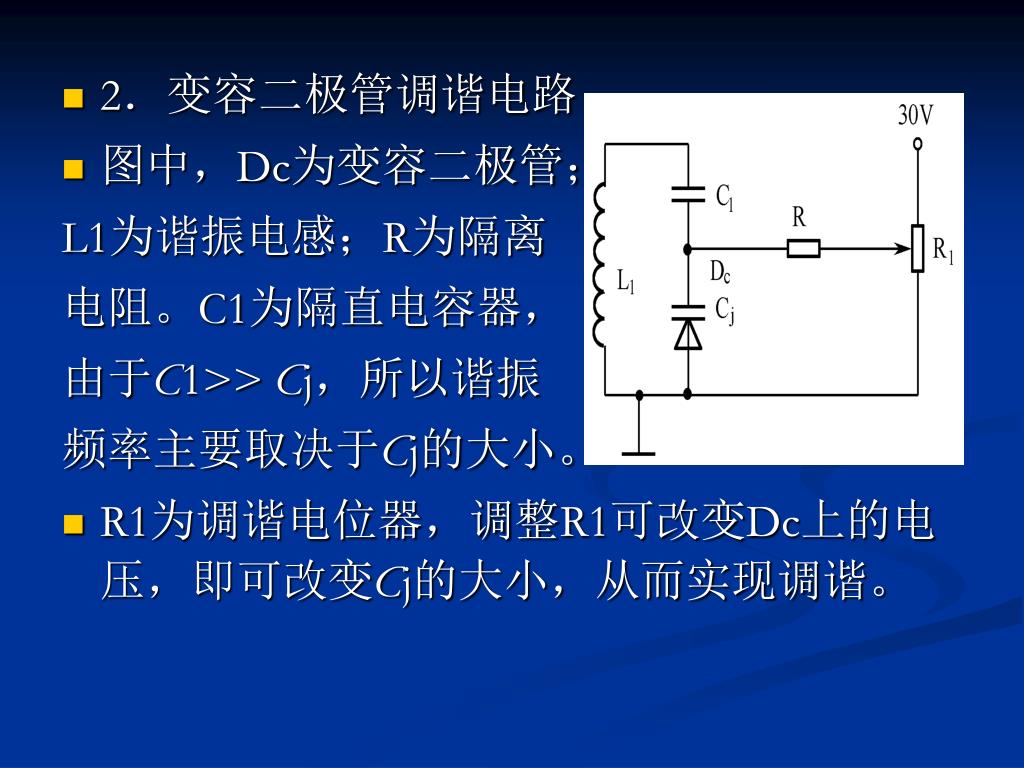

2．变容二极管调谐电路 • 图中，Dc为变容二极管； L1为谐振电感；R为隔离电阻。C1为隔直电容器，由于C1>> Cj，所以谐振频率主要取决于Cj的大小。 • R1为调谐电位器，调整R1可改变Dc上的电压，即可改变Cj的大小，从而实现调谐。

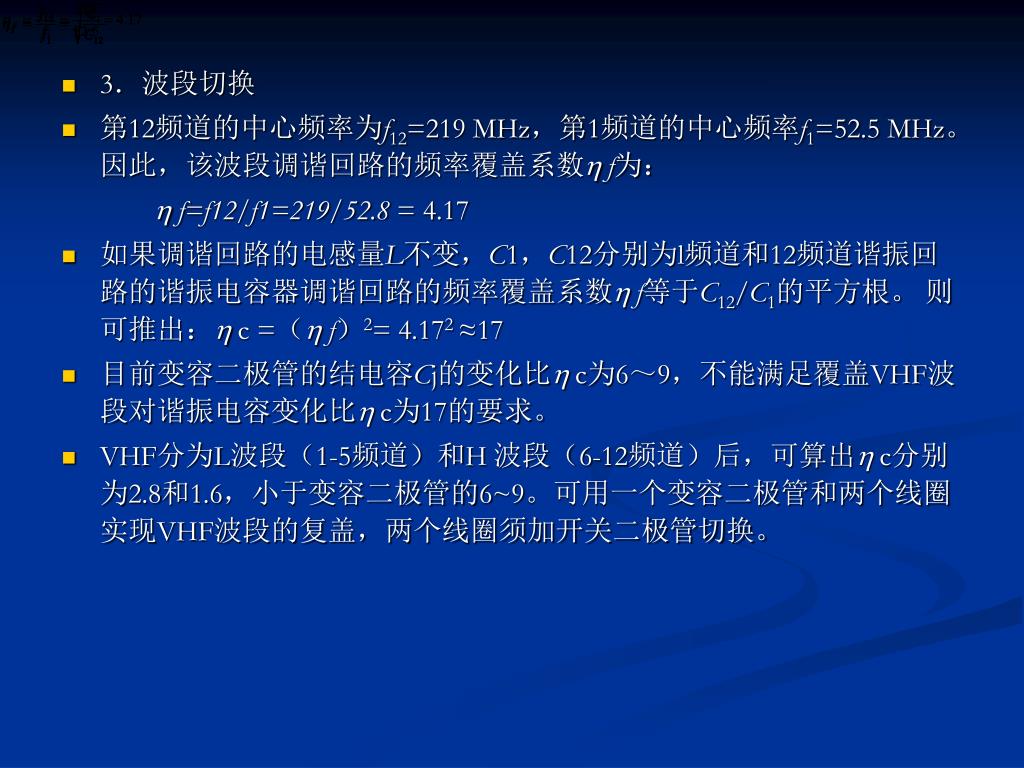

3．波段切换 • 第12频道的中心频率为f12=219 MHz，第1频道的中心频率f1=52.5 MHz。因此，该波段调谐回路的频率覆盖系数f为： f=f12/f1=219/52.8 = 4.17 • 如果调谐回路的电感量L不变，C1，C12分别为l频道和12频道谐振回路的谐振电容器调谐回路的频率覆盖系数f等于C12/C1的平方根。则可推出：c =（f）2= 4.172 ≈17 • 目前变容二极管的结电容Cj的变化比c为6～9，不能满足覆盖VHF波段对谐振电容变化比c为17的要求。 • VHF分为L波段（1-5频道）和H 波段（6-12频道）后，可算出c分别为2.8和1.6，小于变容二极管的6~9。可用一个变容二极管和两个线圈实现VHF波段的复盖，两个线圈须加开关二极管切换。

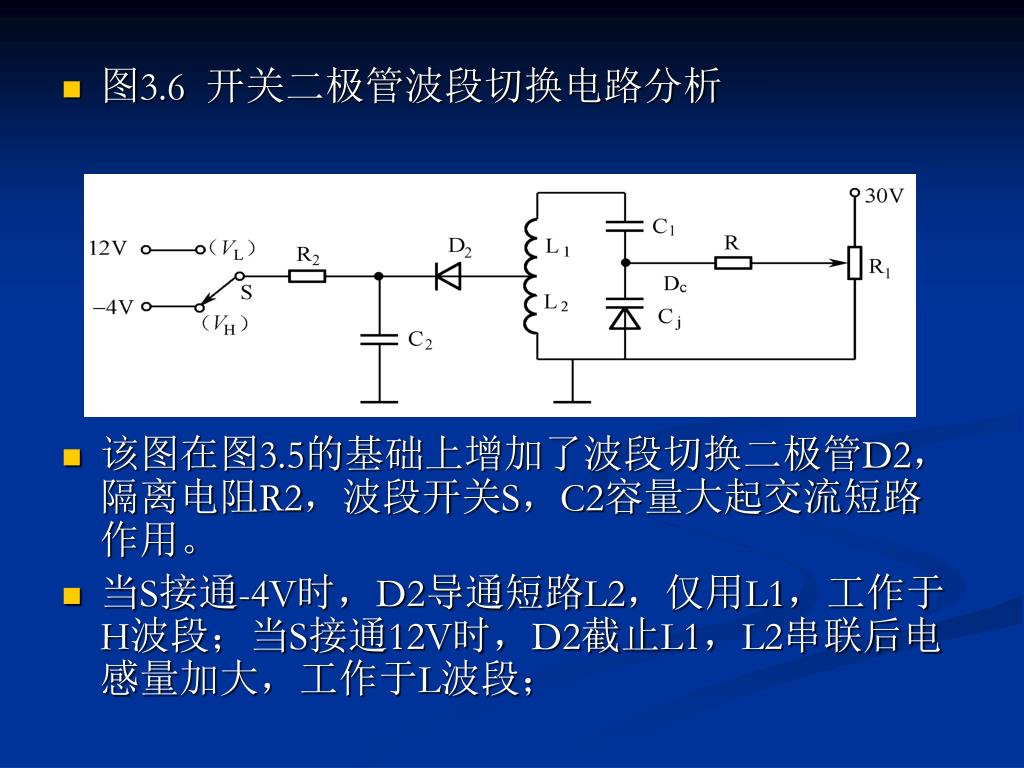

图3.6 开关二极管波段切换电路分析 • 该图在图3.5的基础上增加了波段切换二极管D2，隔离电阻R2，波段开关S，C2容量大起交流短路作用。 • 当S接通-4V时，D2导通短路L2，仅用L1，工作于H波段；当S接通12V时，D2截止L1，L2串联后电感量加大，工作于L波段；

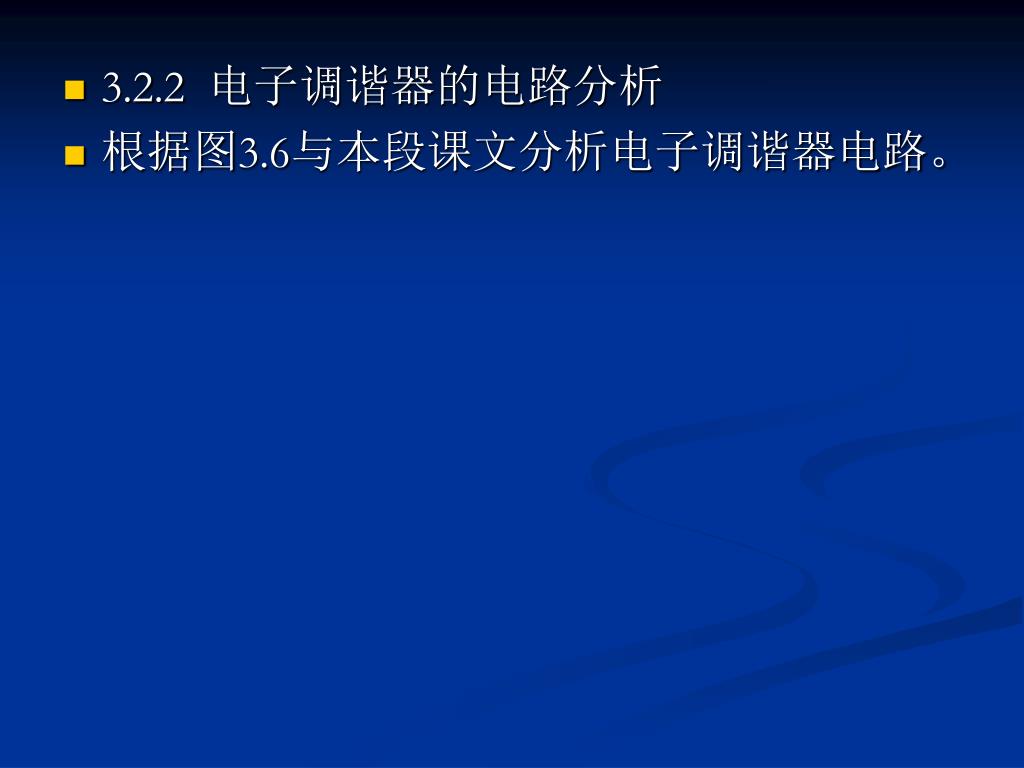

3.2.2 电子调谐器的电路分析 • 根据图3.6与本段课文分析电子调谐器电路。

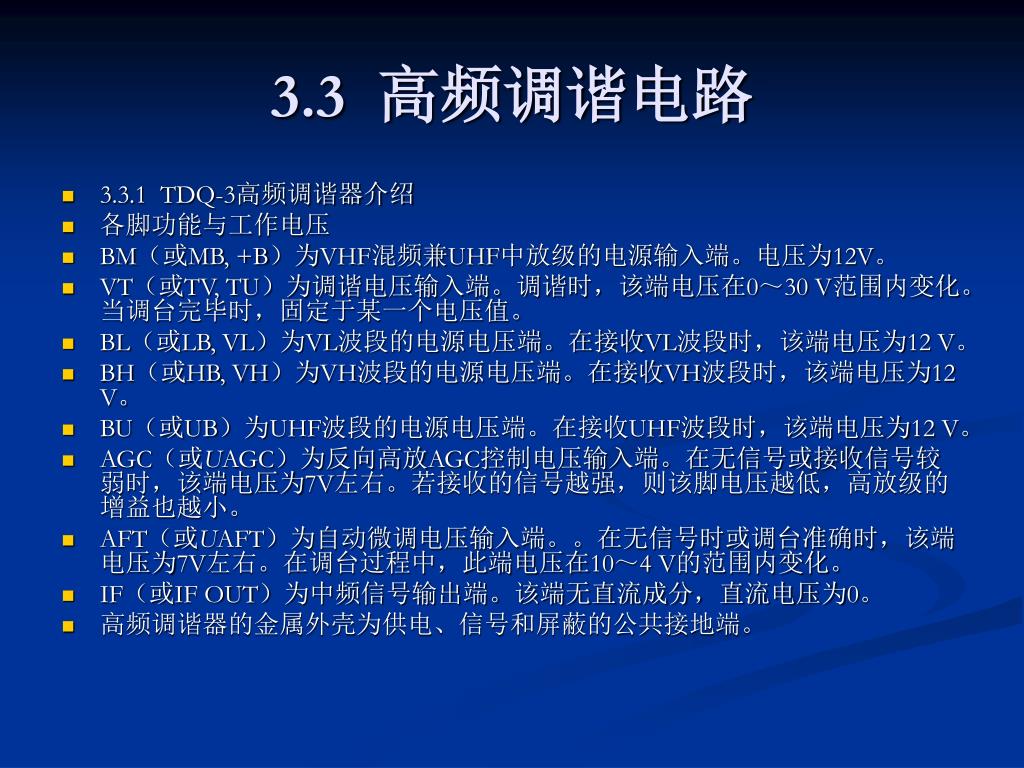

3.3 高频调谐电路 • 3.3.1 TDQ-3高频调谐器介绍 • 各脚功能与工作电压 • BM（或MB, +B）为VHF混频兼UHF中放级的电源输入端。电压为12V。 • VT（或TV, TU）为调谐电压输入端。调谐时，该端电压在0～30 V范围内变化。当调台完毕时，固定于某一个电压值。 • BL（或LB, VL）为VL波段的电源电压端。在接收VL波段时，该端电压为12 V。 • BH（或HB, VH）为VH波段的电源电压端。在接收VH波段时，该端电压为12 V。 • BU（或UB）为UHF波段的电源电压端。在接收UHF波段时，该端电压为12 V。 • AGC（或UAGC）为反向高放AGC控制电压输入端。在无信号或接收信号较弱时，该端电压为7V左右。若接收的信号越强，则该脚电压越低，高放级的增益也越小。 • AFT（或UAFT）为自动微调电压输入端。。在无信号时或调台准确时，该端电压为7V左右。在调台过程中，此端电压在10～4 V的范围内变化。 • IF（或IF OUT）为中频信号输出端。该端无直流成分，直流电压为0。 • 高频调谐器的金属外壳为供电、信号和屏蔽的公共接地端。

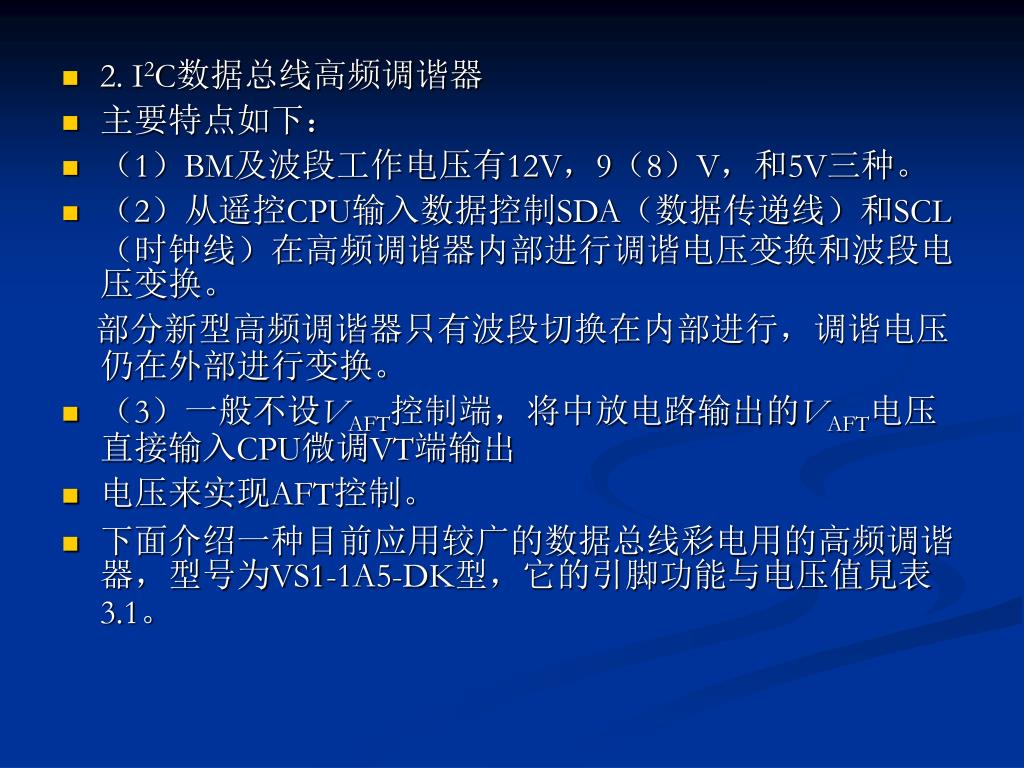

2. I2C数据总线高频调谐器 • 主要特点如下： • （1）BM及波段工作电压有12V，9（8）V，和5V三种。 • （2）从遥控CPU输入数据控制SDA（数据传递线）和SCL（时钟线）在高频调谐器内部进行调谐电压变换和波段电压变换。部分新型高频调谐器只有波段切换在内部进行，调谐电压仍在外部进行变换。 • （3）一般不设VAFT控制端，将中放电路输出的VAFT电压直接输入CPU微调VT端输出 • 电压来实现AFT控制。 • 下面介绍一种目前应用较广的数据总线彩电用的高频调谐器，型号为VS1-1A5-DK型，它的引脚功能与电压值見表3.1。

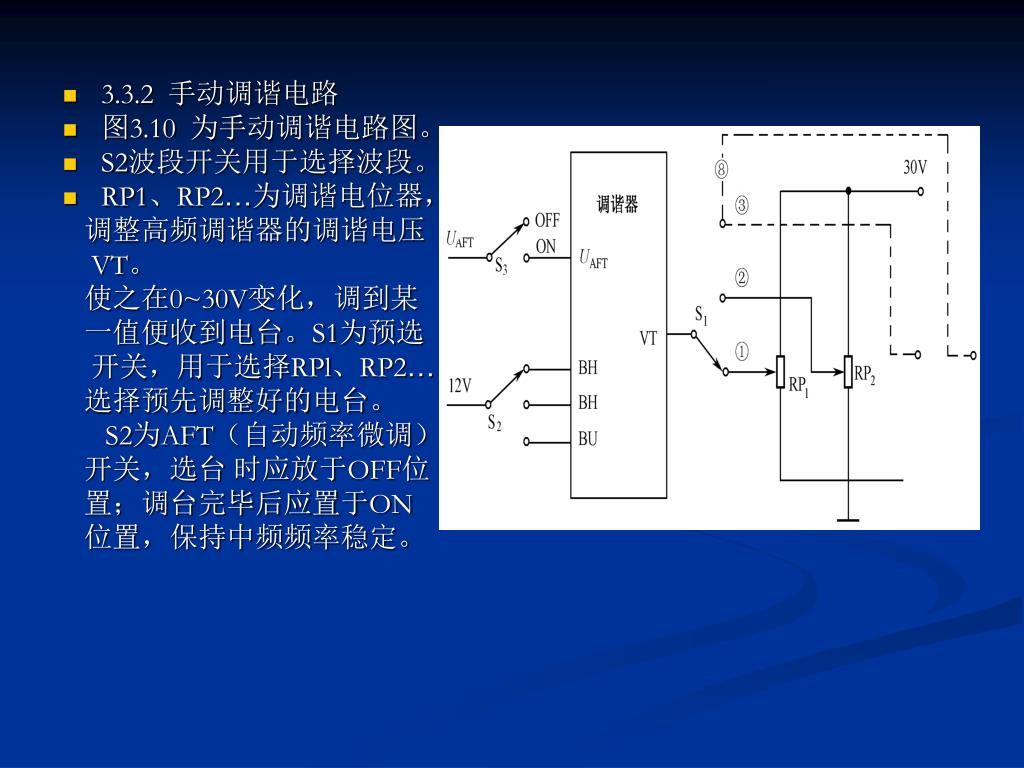

3.3.2 手动调谐电路 • 图3.10 为手动调谐电路图。 • S2波段开关用于选择波段。 • RP1、RP2…为调谐电位器，调整高频调谐器的调谐电压 VT。使之在0~30V变化，调到某一值便收到电台。S1为预选开关，用于选择RPl、RP2…，选择预先调整好的电台。 S2为AFT（自动频率微调）开关，选台时应放于OFF位置；调台完毕后应置于ON 位置，保持中频频率稳定。

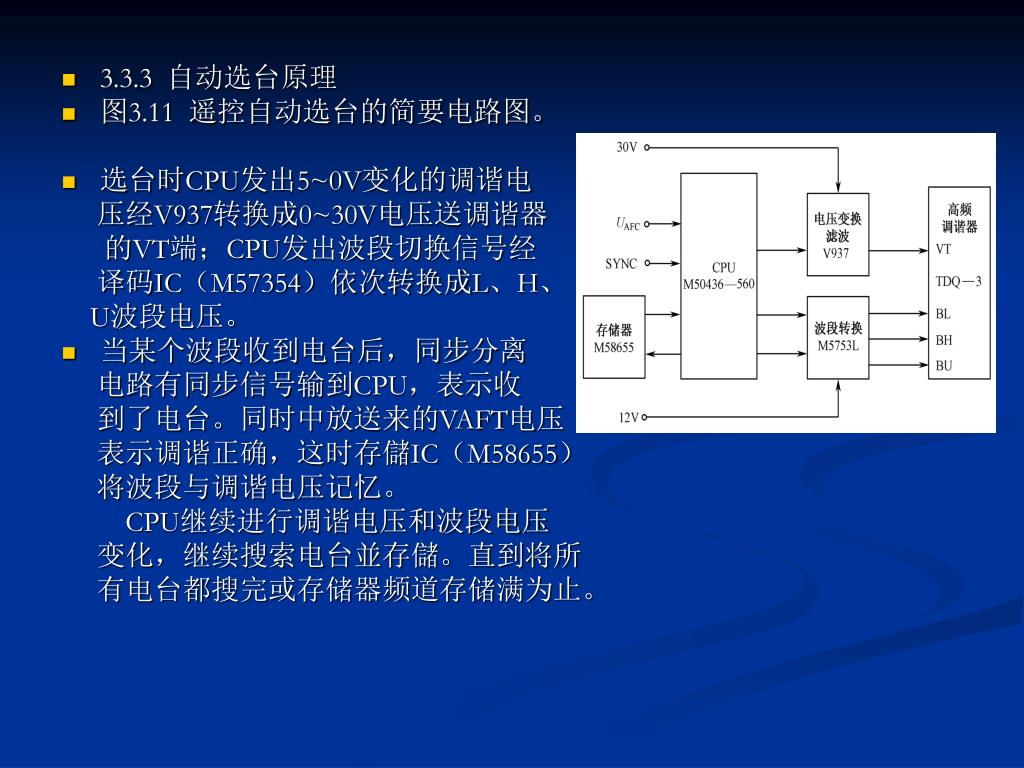

3.3.3 自动选台原理 • 图3.11 遥控自动选台的简要电路图。 • 选台时CPU发出5~0V变化的调谐电压经V937转换成0~30V电压送调谐器的VT端；CPU发出波段切换信号经译码IC（M57354）依次转换成L、H、 U波段电压。 • 当某个波段收到电台后，同步分离电路有同步信号输到CPU，表示收到了电台。同时中放送来的VAFT电压表示调谐正确，这时存儲IC（M58655）将波段与调谐电压记忆。 CPU继续进行调谐电压和波段电压变化，继续搜索电台並存儲。直到将所有电台都搜完或存储器频道存储满为止。

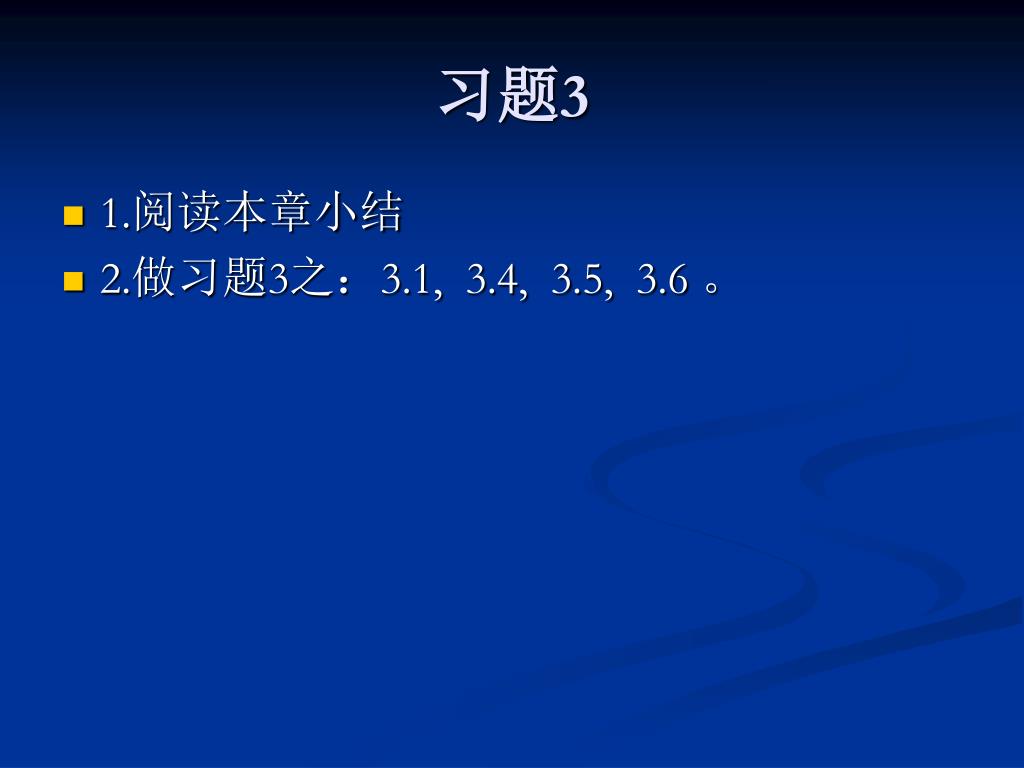

习题3 • 1.阅读本章小结 • 2.做习题3之：3.1, 3.4, 3.5, 3.6 。
