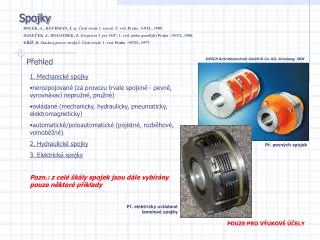

  1. Spojky BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Přehled DESCH Antriebstechnik GmbH & Co. KG, Arnsberg, SRN • 1. Mechanické spojky • nerozpojované (za provozu trvale spojené - pevné, vyrovnávací nepružné, pružné) • ovládané (mechanicky, hydraulicky, pneumaticky, elektromagneticky) • automatické/poloautomatické (pojistné, rozběhové, volnoběžné) • 2. Hydraulické spojky • 3. Elektrické spojky • Pozn.: z celé škály spojek jsou dále vybírány pouze některé příklady Př. pevných spojek Př. elektricky ovládané lamelové spojky POUZE PRO VÝUKOVÉ ÚČELY

  2. Spojky BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. DESCH Antriebstechnik GmbH & Co. KG, Arnsberg, SRN Mechanické spojky - pevné Trubková spojka s klíny Korýtková – misková spojka Kotoučová spojka POUZE PRO VÝUKOVÉ ÚČELY

  3. Spojky BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Mechanické spojky – vyrovnávací nepružné A. F. Flender AG, Bocholt, SRN Univerzální zubová spojka Kloubová spojka křížová a vyrovnávací kolíková spojka POUZE PRO VÝUKOVÉ ÚČELY

  4. Spojky BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Mechanické spojky – vyrovnávací nepružné Oldhamova spojka POUZE PRO VÝUKOVÉ ÚČELY

  5. Spojky BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. A. F. Flender AG, Bocholt, SRN Mechanické spojky – pružné POUZE PRO VÝUKOVÉ ÚČELY

  6. Spojky BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Mechanické spojky – pružné DESCH Antriebstechnik GmbH & Co. KG, Arnsberg, SRN Spojka Bibby s hadovitými pružinami Spojka Habix POUZE PRO VÝUKOVÉ ÚČELY

  7. Spojky BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Mechanické spojky mechanicky ovládané Výsuvná spojka zubová (styk tvarových ploch) Kotoučová třecí automobilová spojka (silový styk - tření) POUZE PRO VÝUKOVÉ ÚČELY

  8. Spojky BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Mechanická spojka elektricky ovládaná Lamelová spojka POUZE PRO VÝUKOVÉ ÚČELY

  9. Spojky BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Mechanické spojky automatické/poloautomatické Rozběhová spojka Volnoběžné spojky (kuličková a válečková) Třecí lamelová pojistná spojka (prokluzovací) POUZE PRO VÝUKOVÉ ÚČELY

  10. Spojky BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Hydrodynamická spojka A. F. Flender AG, Bocholt, SRN POUZE PRO VÝUKOVÉ ÚČELY

  11. Spojky BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Elektrická spojka připojená k elektromtoru Elektrická spojka POUZE PRO VÝUKOVÉ ÚČELY

  12. Spojky BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Příklady otázek a úkolů Rozdělte spojky na spojky se stykem tvarových ploch a se silovým stykem (třecí). Posuďte vhodnost pevných a pružných spojek pro hřídele uložené v kluzných a valivých ložiskách. Jak byste vypočítali potřebnou přítlačnou sílu u třecí spojky, pokud byste znali krouticí moment? Vysvětlete rozdíl mezi spojkou elektricky ovládanou a elektrickou. Které ovládané spojky je možno zapínat (řadit) za chodu motoru? Jaké požadavky budeme klást na třecí obložení spojek? Které spojky naleznou uplatnění např. u skútru? Které spoje hřídele s nábojem se vyskytují u spojek v této prezentaci? Jak se liší šroubové spoje u spojek na prvním snímku? U kterých z uvedených spojek dochází ke kumulaci funkcí (např. spojka vyrovnávací, současně pružná, spojka vyrovnávající současně dilataci i nesouosost atd.) POUZE PRO VÝUKOVÉ ÚČELY
