  1. „Ortsaufgelöste Beleuchtungsstärkemessung im Nahfeld“ ORBENA Ein Projekt der

  2. Inhalt • Unterflurfeuer und Komponenten • Gründe für Bewertung von Unterflurfeuern • Folgen • Ziel des Projektes • Erfindungsmeldung • Messungen • Partner

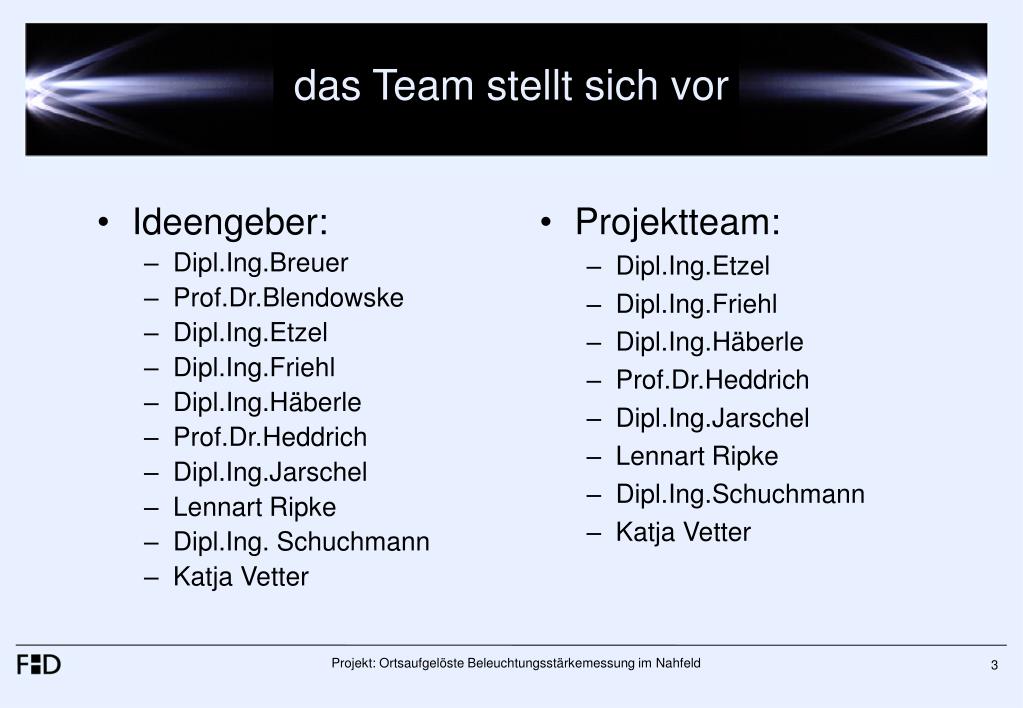

  3. Projektteam: Dipl.Ing.Etzel Dipl.Ing.Friehl Dipl.Ing.Häberle Prof.Dr.Heddrich Dipl.Ing.Jarschel Lennart Ripke Dipl.Ing.Schuchmann Katja Vetter das Team stellt sich vor • Ideengeber: • Dipl.Ing.Breuer • Prof.Dr.Blendowske • Dipl.Ing.Etzel • Dipl.Ing.Friehl • Dipl.Ing.Häberle • Prof.Dr.Heddrich • Dipl.Ing.Jarschel • Lennart Ripke • Dipl.Ing. Schuchmann • Katja Vetter

  4. Unterflurfeuer 1. Gehäuse 2. Prisma 3. Halogen-Glühlampe 4. Ellipsoid Reflektor

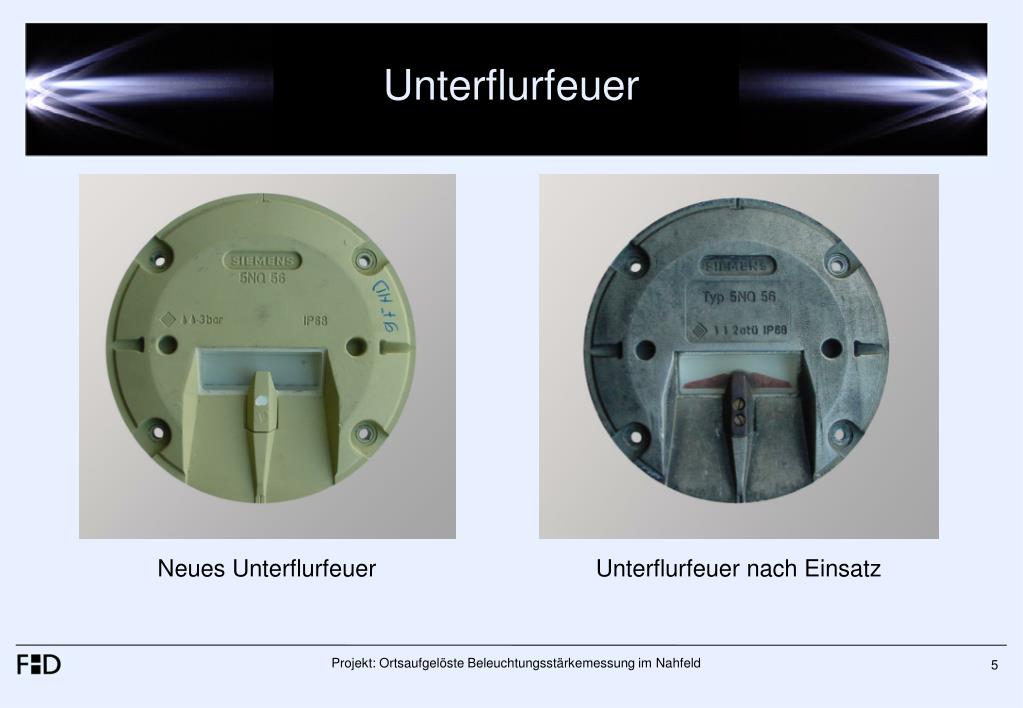

  5. Unterflurfeuer Neues Unterflurfeuer Unterflurfeuer nach Einsatz

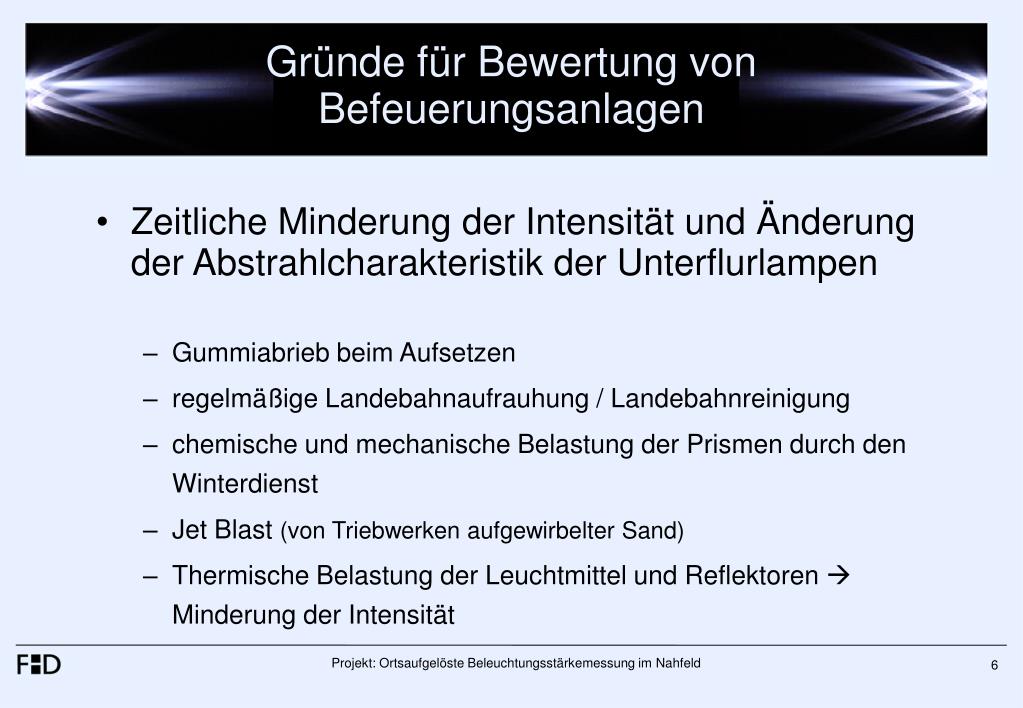

  6. Gründe für Bewertung von Befeuerungsanlagen • Zeitliche Minderung der Intensität und Änderung der Abstrahlcharakteristik der Unterflurlampen • Gummiabrieb beim Aufsetzen • regelmäßige Landebahnaufrauhung / Landebahnreinigung • chemische und mechanische Belastung der Prismen durch den Winterdienst • Jet Blast (von Triebwerken aufgewirbelter Sand) • Thermische Belastung der Leuchtmittel und Reflektoren  Minderung der Intensität

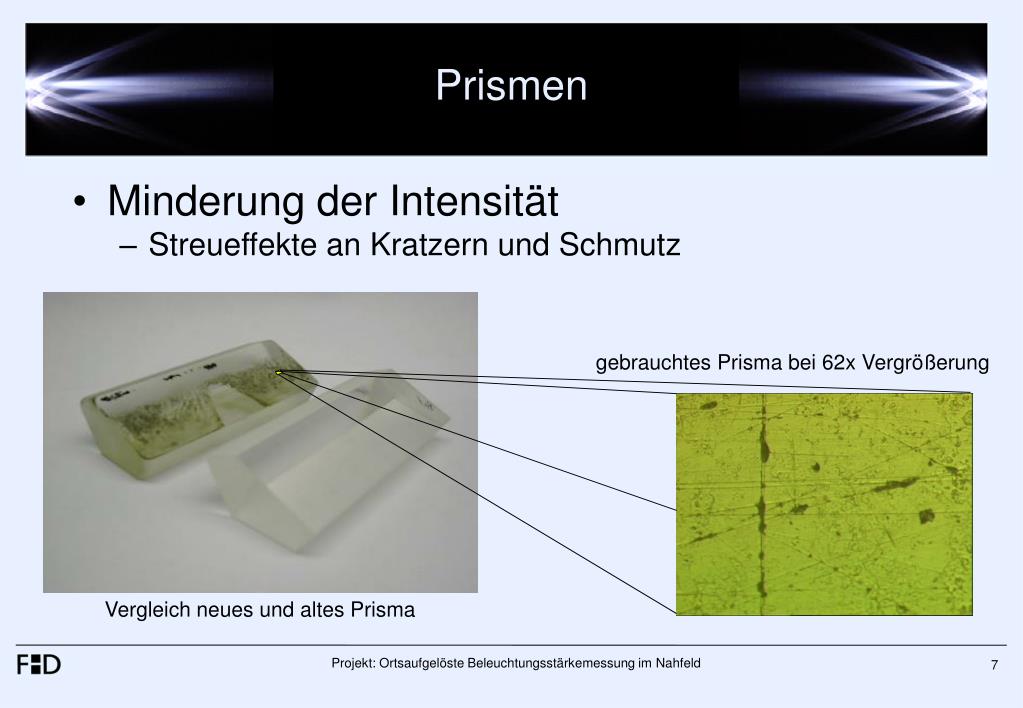

  7. gebrauchtes Prisma bei 62x Vergrößerung Prismen • Minderung der Intensität • Streueffekte an Kratzern und Schmutz Vergleich neues und altes Prisma

  8. Reflektoren • Veränderung der Abstrahlcharakteristik • Deformation durch hohe Thermische Belastung • Verschmutzung durch Landebahnreinigung Vergleich neuer und alter Reflektor

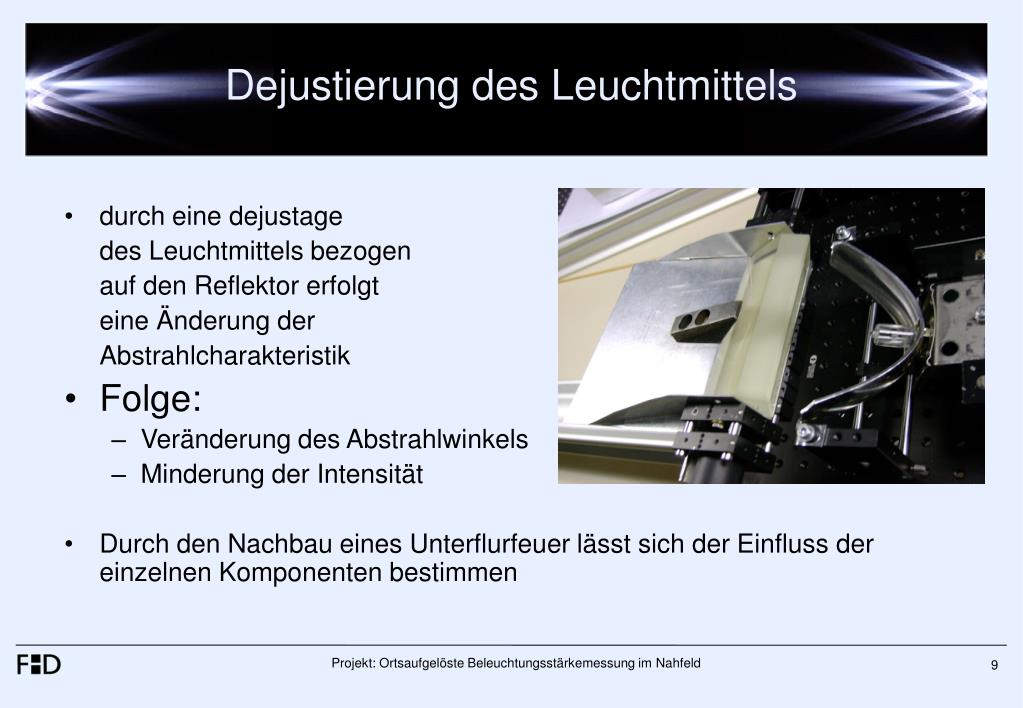

  9. Dejustierung des Leuchtmittels • durch eine dejustage des Leuchtmittels bezogen auf den Reflektor erfolgt eine Änderung der Abstrahlcharakteristik • Folge: • Veränderung des Abstrahlwinkels • Minderung der Intensität • Durch den Nachbau eines Unterflurfeuer lässt sich der Einfluss der einzelnen Komponenten bestimmen

  10. gegenwärtige Messmethode von Fraport • visuelle Bewertung der Unterflurfeuer auf der Landebahn • ungenau, da das menschliche Auge Schwankungen teilweise kompensiert • kostenintensiv, da nicht zwischen Reperatur und Austausch der Feuer entschieden werden kann

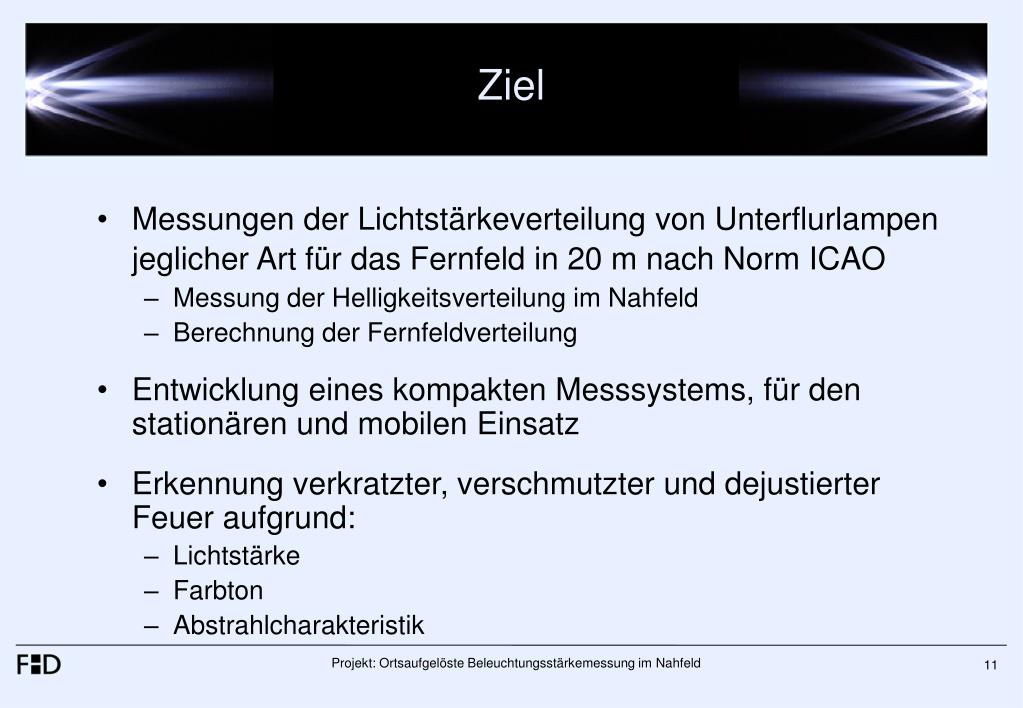

  11. Ziel • Messungen der Lichtstärkeverteilung von Unterflurlampen jeglicher Art für das Fernfeld in 20 m nach Norm ICAO • Messung der Helligkeitsverteilung im Nahfeld • Berechnung der Fernfeldverteilung • Entwicklung eines kompakten Messsystems, für den stationären und mobilen Einsatz • Erkennung verkratzter, verschmutzter und dejustierter Feuer aufgrund: • Lichtstärke • Farbton • Abstrahlcharakteristik

  12. ICAO • International Civil Aviation Organisation • Vorschrift der Helligkeitsverteilung und der Intensität gemessen im Fernfeld (20 m von Unterflurfeuern) • Erneuerung der Feuer bei Lichtstärkeabfall von 50% bezogen auf die Anfangsleistung

  13. Erfindungsmeldung • Lichtmesseinrichtung zur Charakterisierung des Fernfeldes von Lichtquellen bei kleinem Messabstand • Realisierung einer Mess- und Prüfvorrichtung in kompakter und kleiner Bauform • Bestimmung radio-und photometrischer Daten einer Lichtquelle, ohne dass ein großer Messabstand nötig ist, z.B. Beurteilung der Unterflurbefeuerung

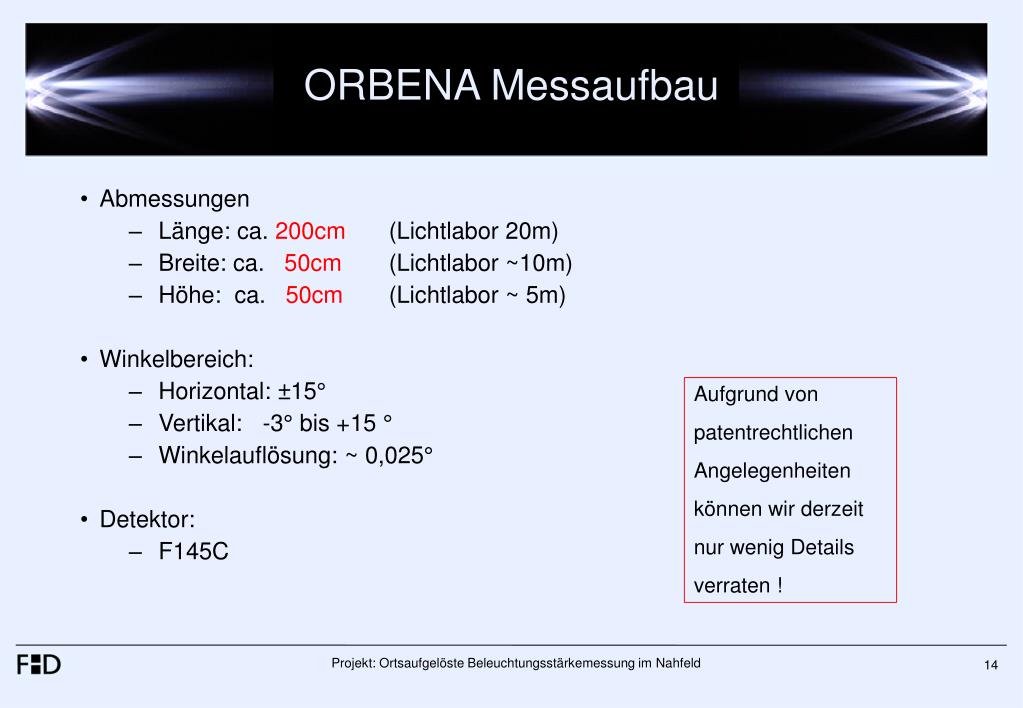

  14. Aufgrund von patentrechtlichen Angelegenheiten können wir derzeit nur wenig Details verraten ! ORBENA Messaufbau • Abmessungen • Länge: ca. 200cm (Lichtlabor 20m) • Breite: ca. 50cm (Lichtlabor ~10m) • Höhe: ca. 50cm (Lichtlabor ~ 5m) • Winkelbereich: • Horizontal: ±15° • Vertikal: -3° bis +15 ° • Winkelauflösung: ~ 0,025° • Detektor: • F145C

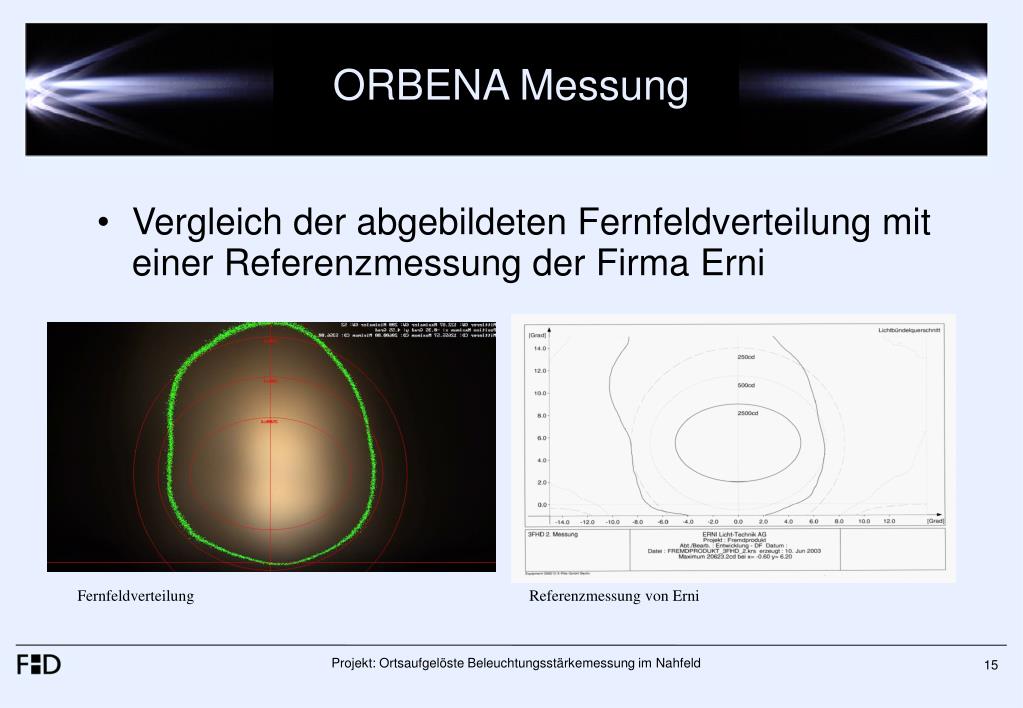

  15. ORBENA Messung • Vergleich der abgebildeten Fernfeldverteilung mit einer Referenzmessung der Firma Erni Fernfeldverteilung Referenzmessung von Erni

  16. ORBENA (3FHD 04_09_15) Max 18997 cd -4% Mean 12528 cd -4% Pos Max 0.54, 5.91 Erni Max 19557 cd Mean 12793 cd Pos Max -1, 6.4 Verteilung eines Siemens 5NQ56 Unterflurfeuers

  17. Einschaltverhalten

  18. Einschaltverhalten

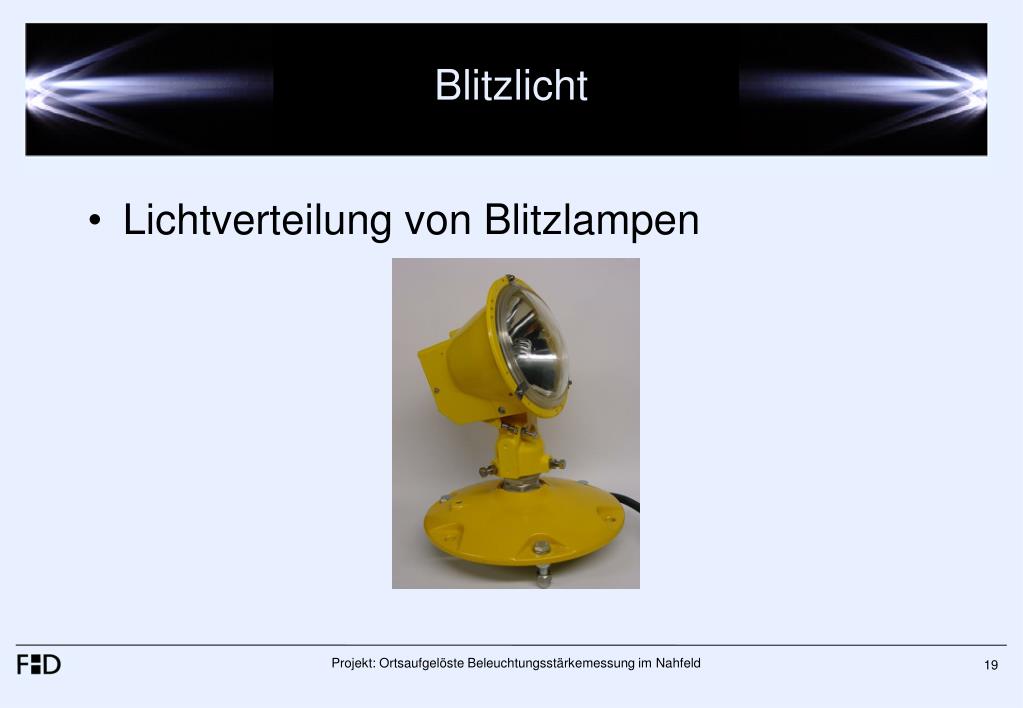

  19. Blitzlicht • Lichtverteilung von Blitzlampen

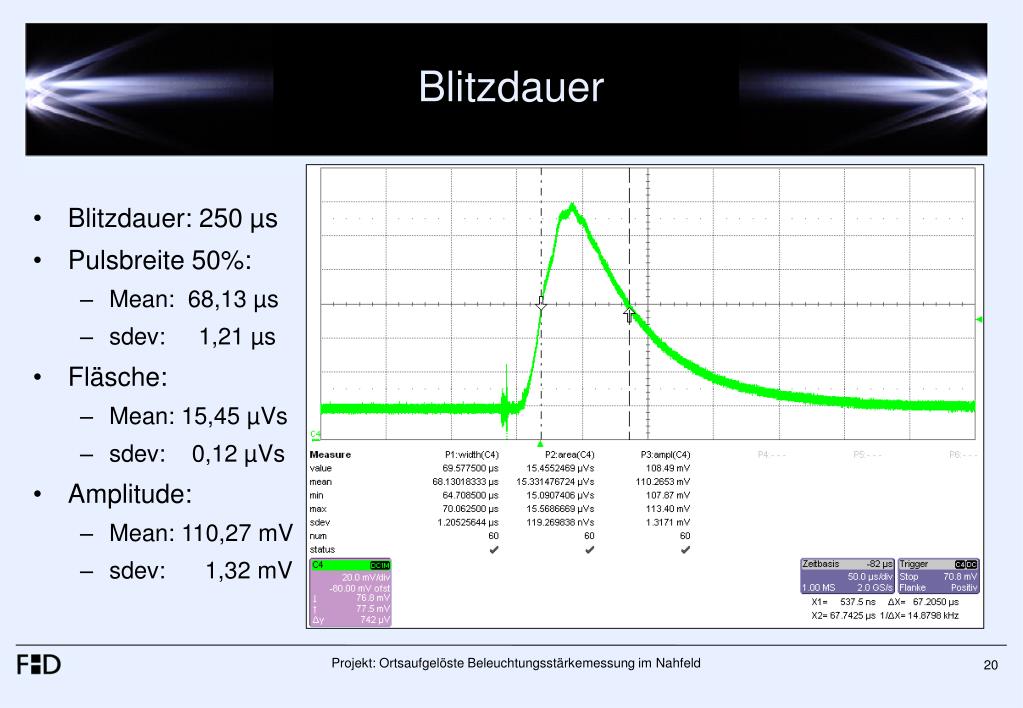

  20. Blitzdauer • Blitzdauer: 250 µs • Pulsbreite 50%: • Mean: 68,13 µs • sdev: 1,21 µs • Fläsche: • Mean: 15,45 µVs • sdev: 0,12 µVs • Amplitude: • Mean: 110,27 mV • sdev: 1,32 mV

  21. Blitzverteilung

  22. ORBENA Messaufbau Flash Light • Lichtverteilung der ADB Blitzlampe

  23. unsere Partner
