捕获 & 处理 – 一种新的用于位置服务的 GPS 技术

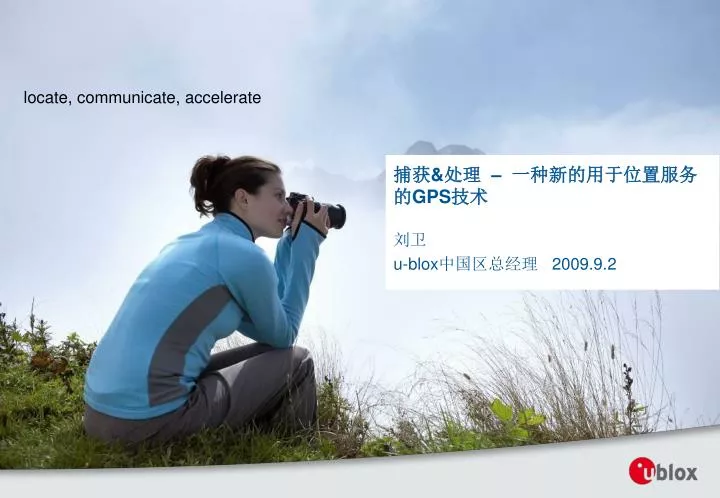

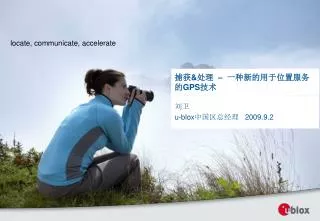

1. locate, communicate, accelerate 捕获&处理  –  一种新的用于位置服务的GPS技术 刘卫 u-blox中国区总经理 2009.9.2

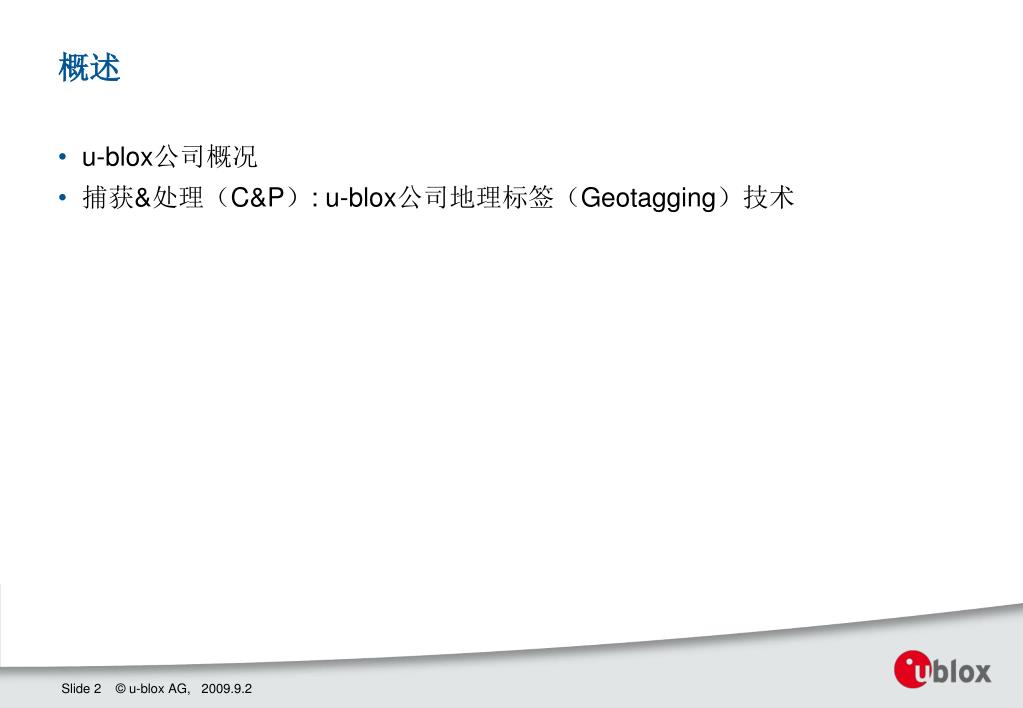

2. 概述 • u-blox公司概况 • 捕获&处理（C&P）: u-blox公司地理标签（Geotagging）技术

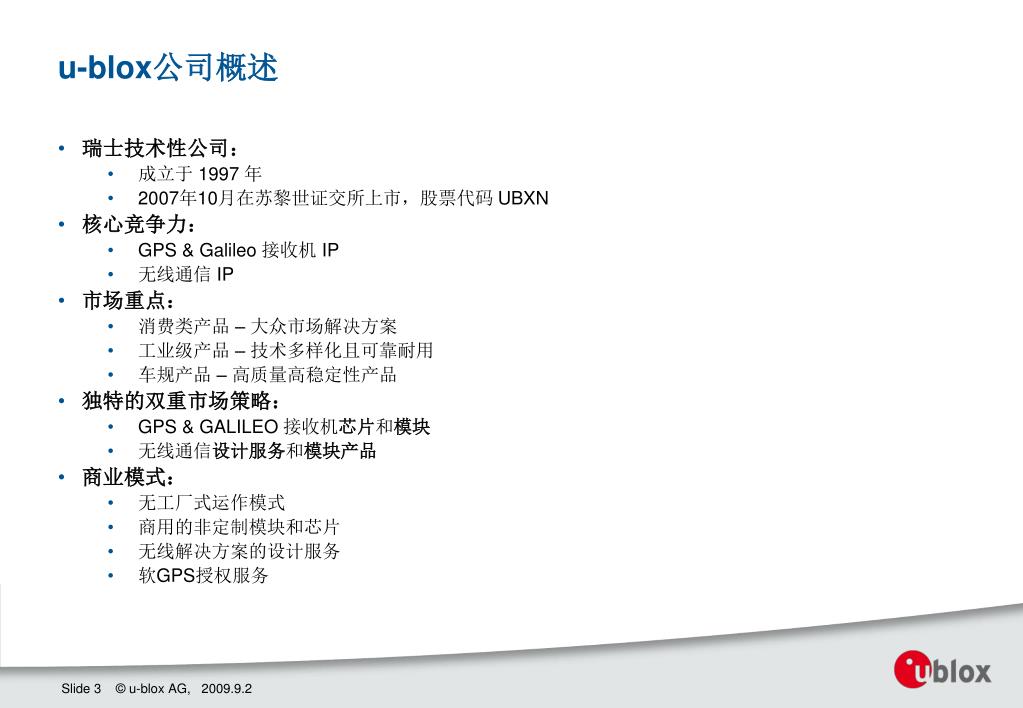

3. u-blox公司概述 • 瑞士技术性公司： • 成立于 1997 年 • 2007年10月在苏黎世证交所上市，股票代码 UBXN • 核心竞争力： • GPS & Galileo 接收机 IP • 无线通信 IP • 市场重点： • 消费类产品 –大众市场解决方案 • 工业级产品 –技术多样化且可靠耐用 • 车规产品 –高质量高稳定性产品 • 独特的双重市场策略： • GPS & GALILEO 接收机芯片和模块 • 无线通信设计服务和模块产品 • 商业模式： • 无工厂式运作模式 • 商用的非定制模块和芯片 • 无线解决方案的设计服务 • 软GPS授权服务

4. 全球布局 总部 应用工程中心 Thalwil, 瑞士 北美总部 应用工程中心 Reston, Virginia, USA 中国代表处，北京 韩国代表处，首尔 • 全球布局 日本代表处，东京 Reigate, UK 上海 - 华东 Sgonico, Italy 台湾代表处，台北 Los Altos, Silicon Valley, USA 香港 - 华南 亚太总部 应用工程中心 新加坡

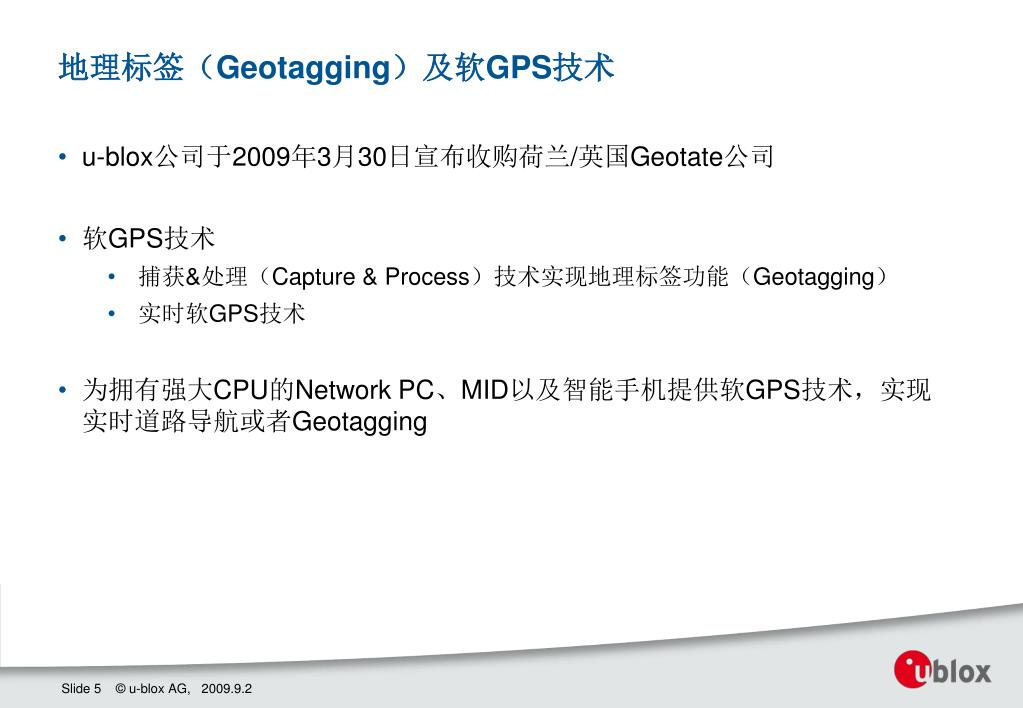

5. 地理标签（Geotagging）及软GPS技术 • u-blox公司于2009年3月30日宣布收购荷兰/英国Geotate公司 • 软GPS技术 • 捕获&处理（Capture & Process）技术实现地理标签功能（Geotagging） • 实时软GPS技术 • 为拥有强大CPU的Network PC、MID以及智能手机提供软GPS技术，实现实时道路导航或者Geotagging

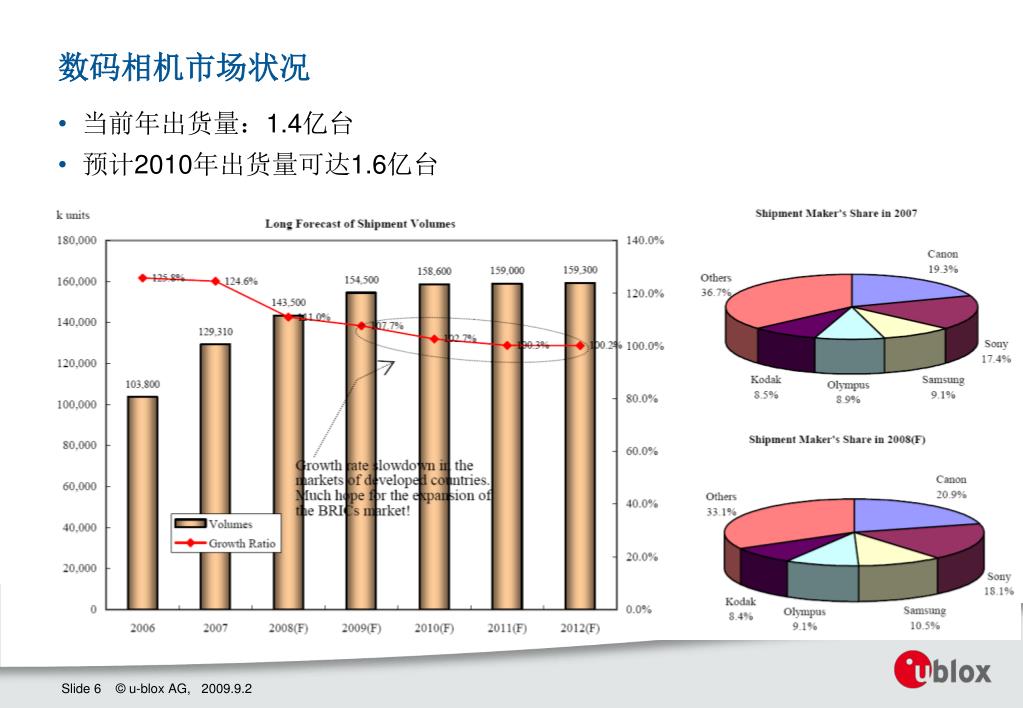

6. 数码相机市场状况 • 当前年出货量：1.4亿台 • 预计2010年出货量可达1.6亿台

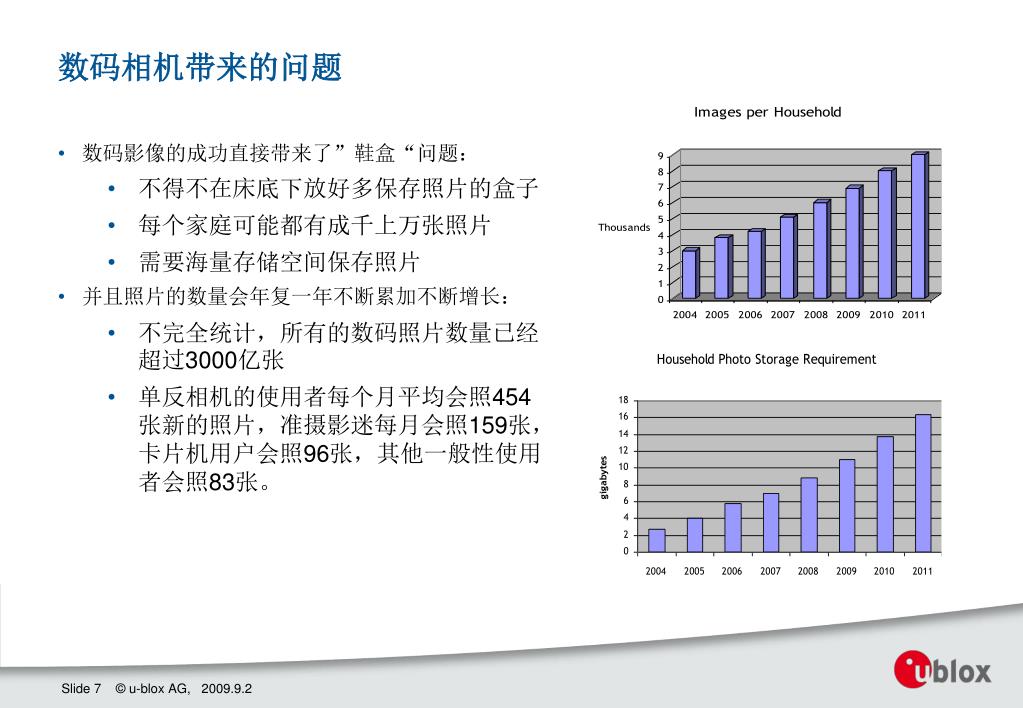

7. 数码影像的成功直接带来了”鞋盒“问题： 不得不在床底下放好多保存照片的盒子 每个家庭可能都有成千上万张照片 需要海量存储空间保存照片 并且照片的数量会年复一年不断累加不断增长： 不完全统计，所有的数码照片数量已经超过3000亿张 单反相机的使用者每个月平均会照454张新的照片，准摄影迷每月会照159张，卡片机用户会照96张，其他一般性使用者会照83张。 数码相机带来的问题

8. 数码相机带来的问题 • 海量照片 • 11%的美国人已经有了10,000张数码照片，其中15%的人从来不会删掉任何一张照片 • 1/3的美国人会在网上共享照片 • 消费者正不断地使用数码相机拍摄新的照片，下面的问题便应运而生 • 如何组织和查询他们想要的照片？ • 除了照片本身，还能从照片中获得其他的什么信息吗？

9. 如何管理照片成了一个巨大的挑战 怎么样才能找到我想要的照片呢? What is missing? 照片需要特别的索引信息 地理标签可以充当这样的索引信息！

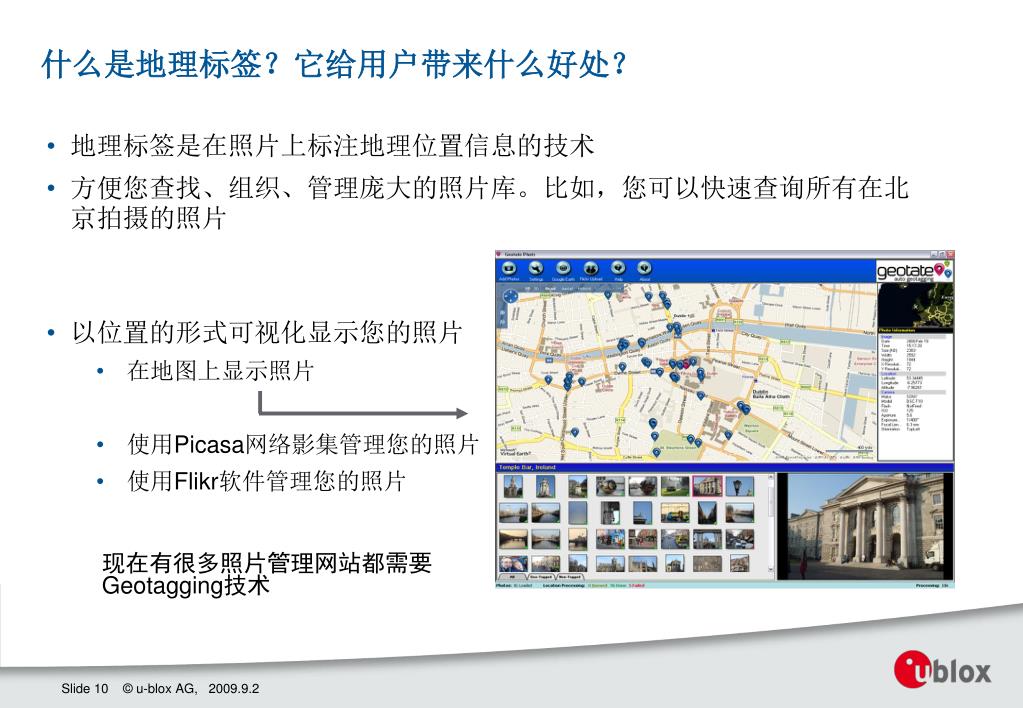

10. 什么是地理标签？它给用户带来什么好处？ • 地理标签是在照片上标注地理位置信息的技术 • 方便您查找、组织、管理庞大的照片库。比如，您可以快速查询所有在北京拍摄的照片 • 以位置的形式可视化显示您的照片 • 在地图上显示照片 • 使用Picasa网络影集管理您的照片 • 使用Flikr软件管理您的照片 现在有很多照片管理网站都需要Geotagging技术

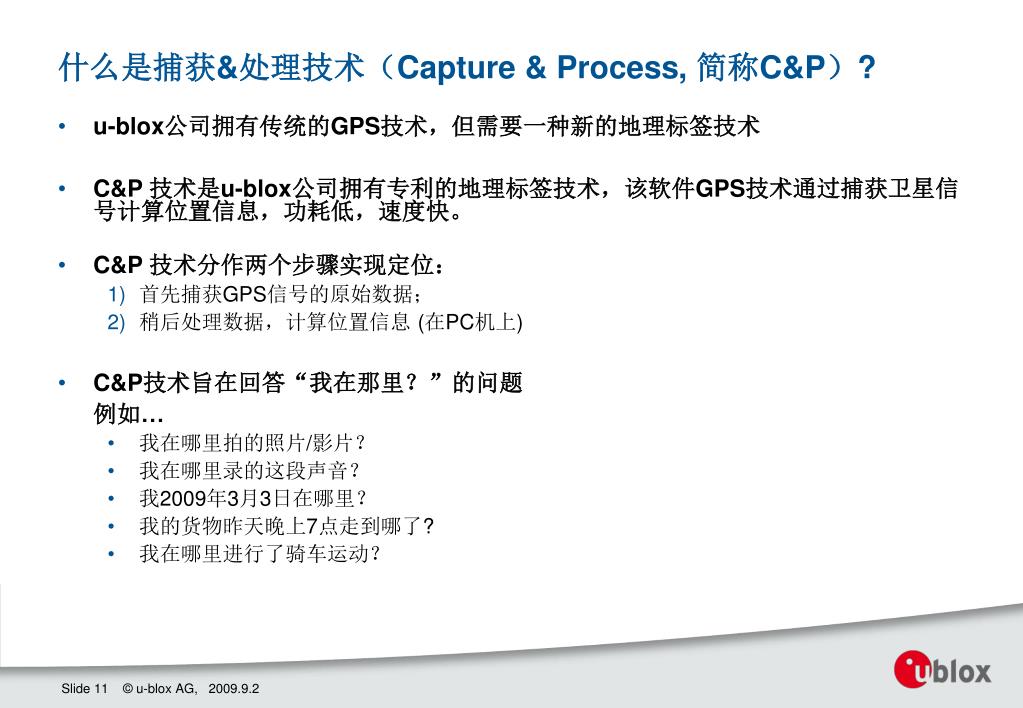

11. 什么是捕获&处理技术（Capture & Process, 简称C&P）? • u-blox公司拥有传统的GPS技术，但需要一种新的地理标签技术 • C&P技术是u-blox公司拥有专利的地理标签技术，该软件GPS技术通过捕获卫星信号计算位置信息，功耗低，速度快。 • C&P 技术分作两个步骤实现定位： • 首先捕获GPS信号的原始数据； • 稍后处理数据，计算位置信息(在PC机上) • C&P技术旨在回答“我在那里？”的问题 例如… • 我在哪里拍的照片/影片？ • 我在哪里录的这段声音？ • 我2009年3月3日在哪里？ • 我的货物昨天晚上7点走到哪了? • 我在哪里进行了骑车运动？

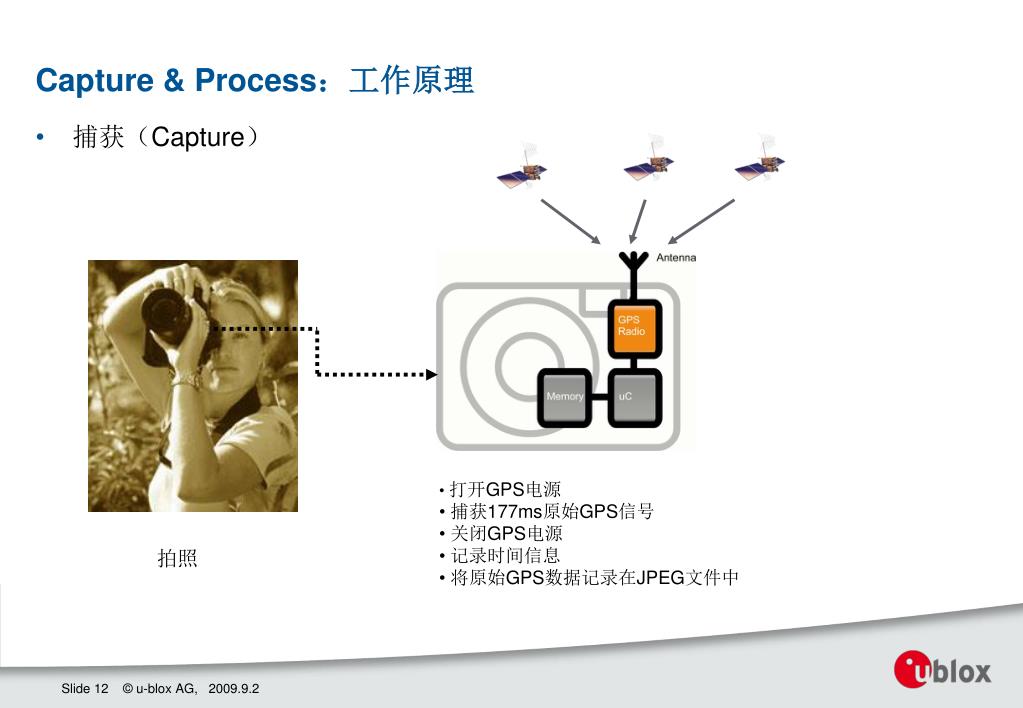

12. 打开GPS电源 • 捕获177ms原始GPS信号 • 关闭GPS电源 • 记录时间信息 • 将原始GPS数据记录在JPEG文件中 拍照 Capture & Process：工作原理 • 捕获（Capture）

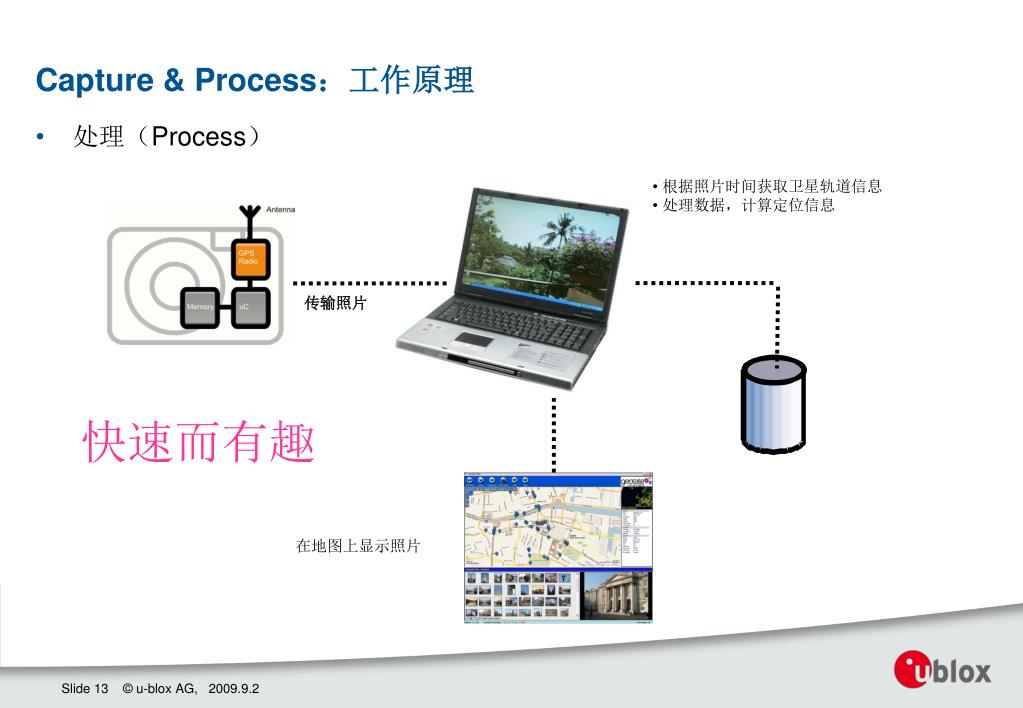

13. 根据照片时间获取卫星轨道信息 • 处理数据，计算定位信息 传输照片 在地图上显示照片 Capture & Process：工作原理 • 处理（Process） 快速而有趣

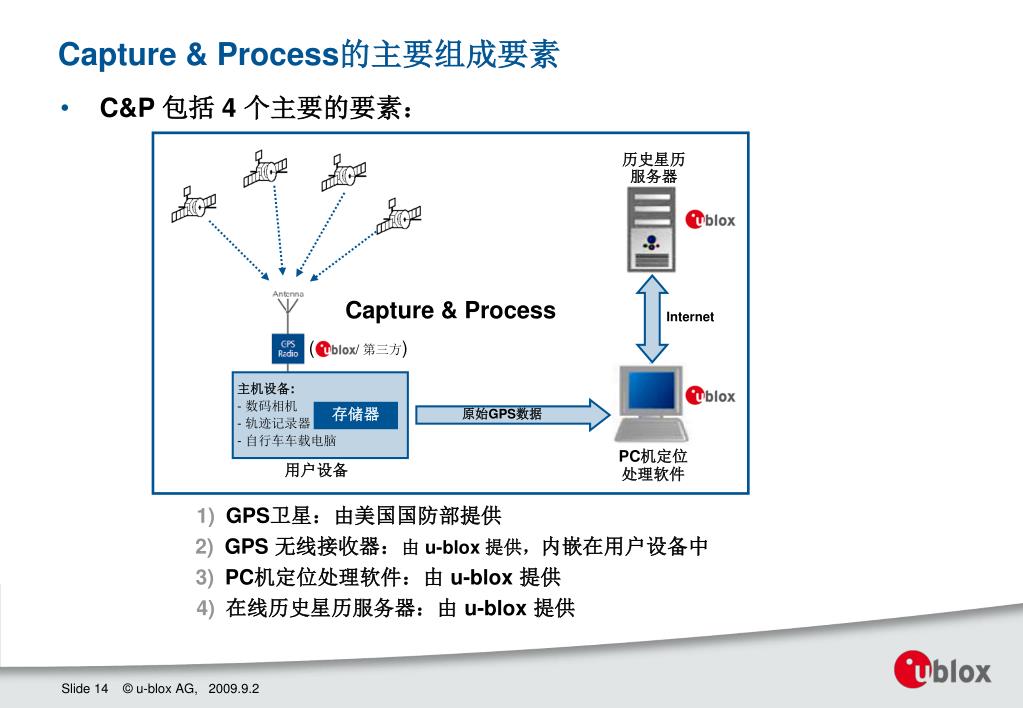

14. Capture & Process (/ 第三方) 主机设备: - 数码相机 - 轨迹记录器 - 自行车车载电脑 存储器 原始GPS数据 PC机定位 处理软件 用户设备 • GPS 无线接收器：由u-blox提供，内嵌在用户设备中 • PC机定位处理软件：由u-blox提供 Capture & Process的主要组成要素 • C&P 包括 4 个主要的要素： 历史星历 服务器 Internet • GPS卫星：由美国国防部提供 • 在线历史星历服务器：由 u-blox 提供

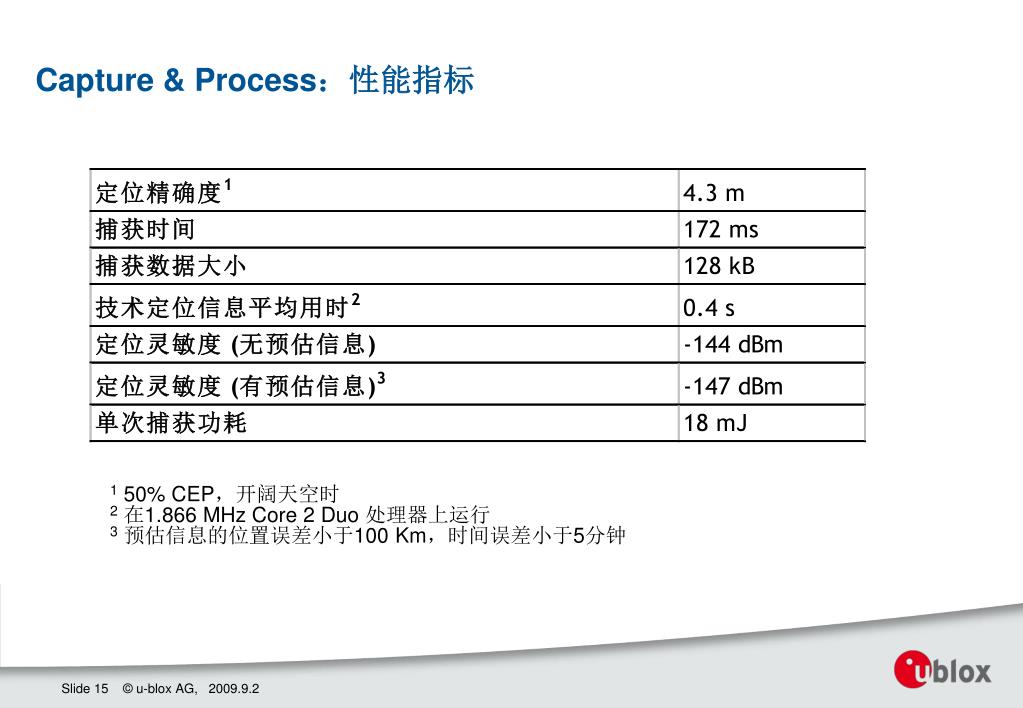

15. Capture & Process：性能指标 1 50% CEP，开阔天空时 2在1.866 MHz Core 2 Duo 处理器上运行 3预估信息的位置误差小于100 Km，时间误差小于5分钟

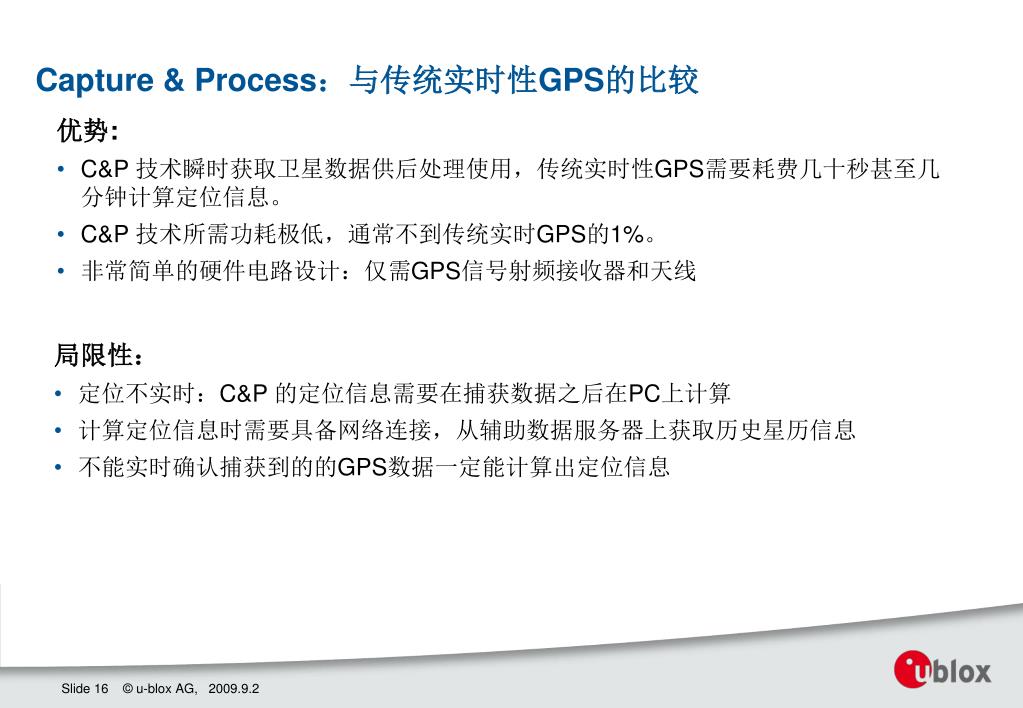

16. Capture & Process：与传统实时性GPS的比较 优势: • C&P技术瞬时获取卫星数据供后处理使用，传统实时性GPS需要耗费几十秒甚至几分钟计算定位信息。 • C&P 技术所需功耗极低，通常不到传统实时GPS的1%。 • 非常简单的硬件电路设计：仅需GPS信号射频接收器和天线 局限性： • 定位不实时：C&P 的定位信息需要在捕获数据之后在PC上计算 • 计算定位信息时需要具备网络连接，从辅助数据服务器上获取历史星历信息 • 不能实时确认捕获到的的GPS数据一定能计算出定位信息

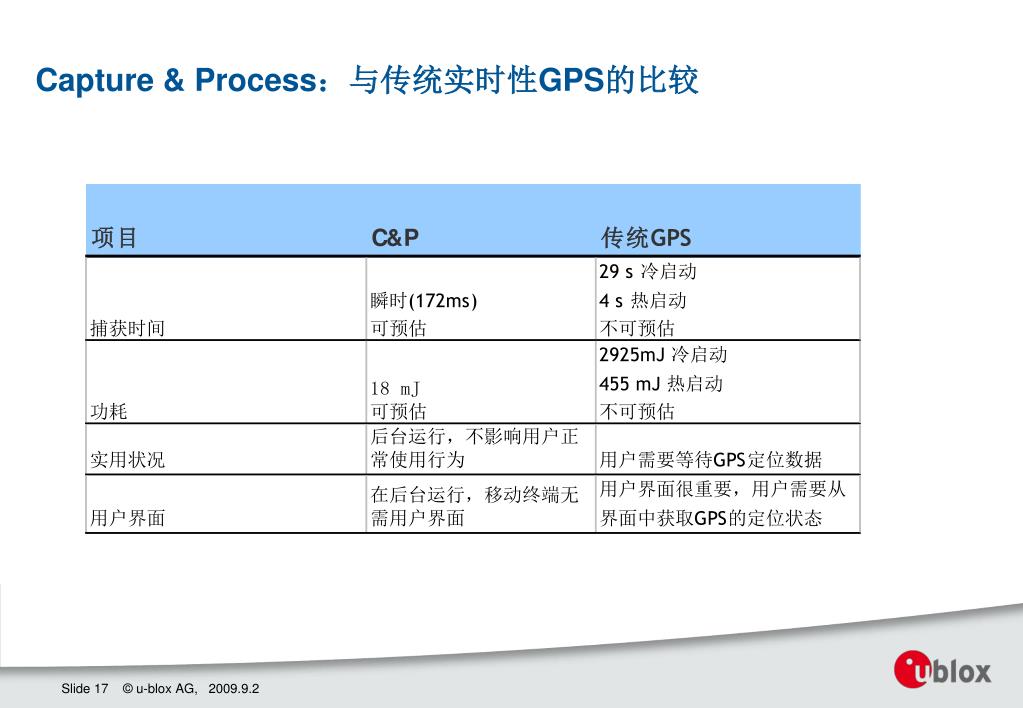

17. Capture & Process：与传统实时性GPS的比较

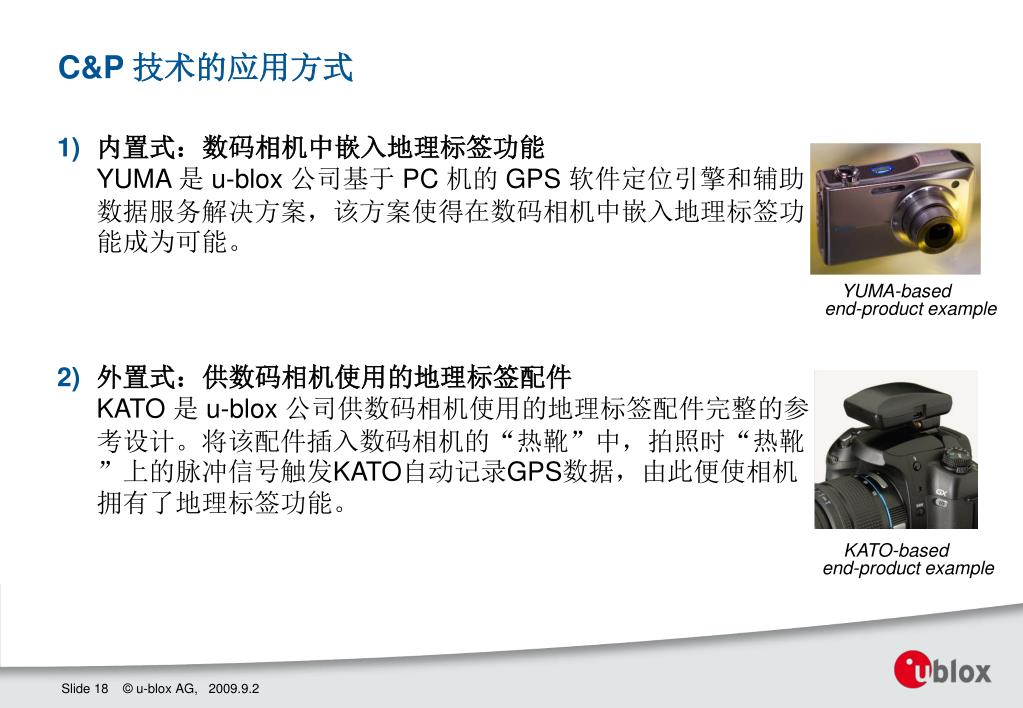

18. C&P 技术的应用方式 • 内置式：数码相机中嵌入地理标签功能YUMA 是 u-blox 公司基于PC 机的 GPS 软件定位引擎和辅助数据服务解决方案，该方案使得在数码相机中嵌入地理标签功能成为可能。 • 外置式：供数码相机使用的地理标签配件KATO 是 u-blox公司供数码相机使用的地理标签配件完整的参考设计。将该配件插入数码相机的“热靴”中，拍照时“热靴”上的脉冲信号触发KATO自动记录GPS数据，由此便使相机拥有了地理标签功能。 YUMA-based end-product example KATO-basedend-product example

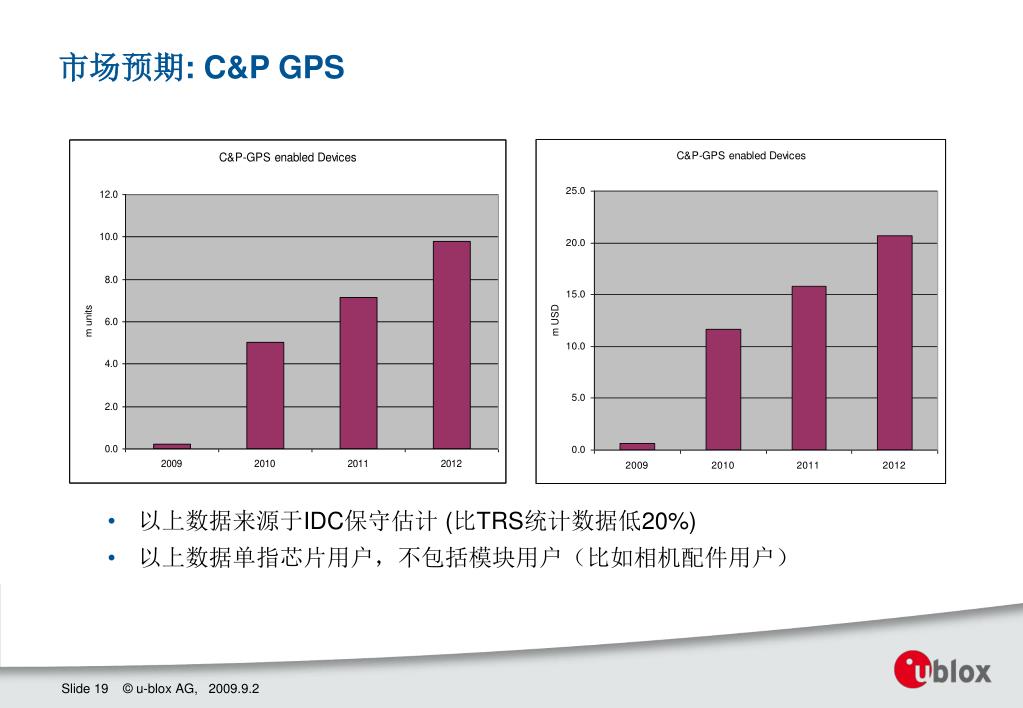

19. 市场预期: C&P GPS • 以上数据来源于IDC保守估计 (比TRS统计数据低20%) • 以上数据单指芯片用户，不包括模块用户（比如相机配件用户）

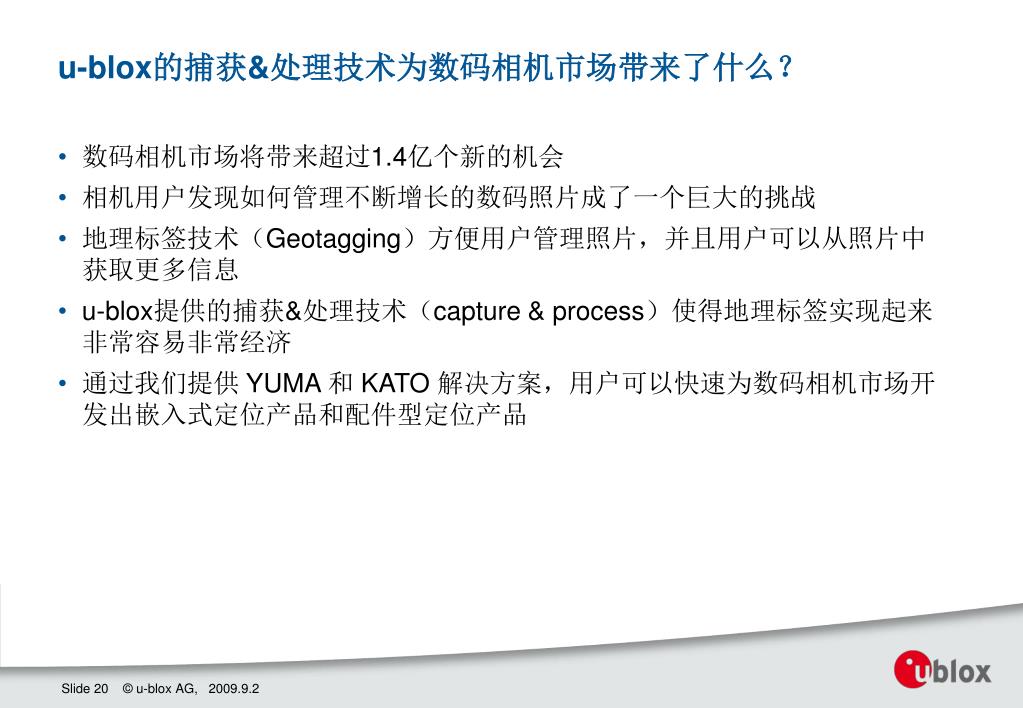

20. u-blox的捕获&处理技术为数码相机市场带来了什么？u-blox的捕获&处理技术为数码相机市场带来了什么？ • 数码相机市场将带来超过1.4亿个新的机会 • 相机用户发现如何管理不断增长的数码照片成了一个巨大的挑战 • 地理标签技术（Geotagging）方便用户管理照片，并且用户可以从照片中获取更多信息 • u-blox提供的捕获&处理技术（capture & process）使得地理标签实现起来非常容易非常经济 • 通过我们提供 YUMA 和 KATO 解决方案，用户可以快速为数码相机市场开发出嵌入式定位产品和配件型定位产品

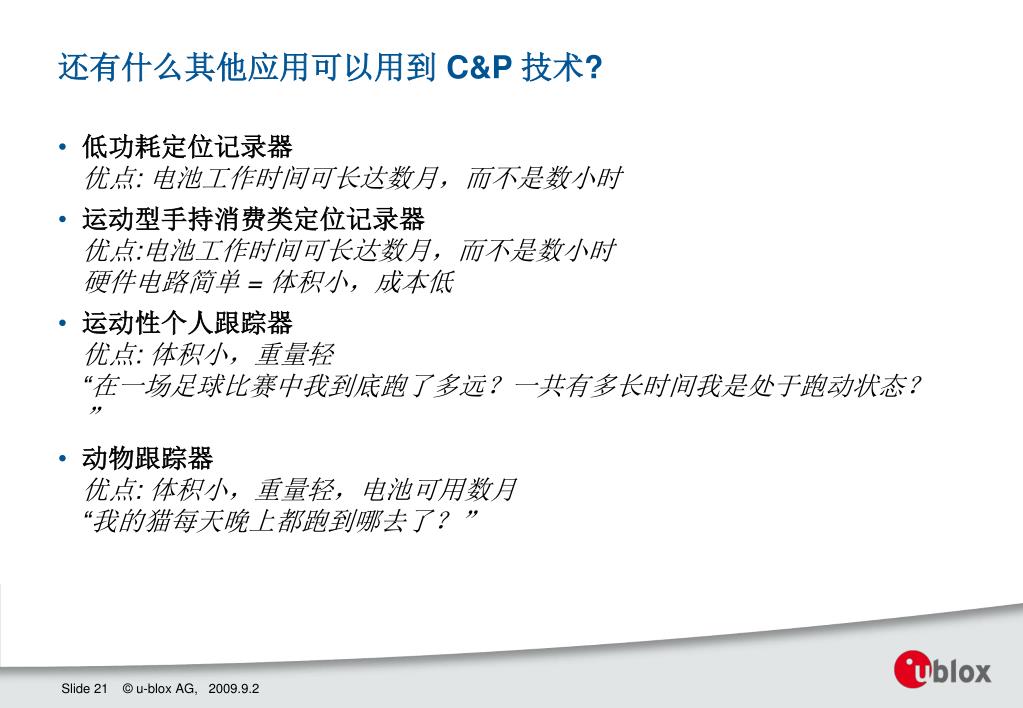

21. 还有什么其他应用可以用到 C&P 技术? • 低功耗定位记录器优点: 电池工作时间可长达数月，而不是数小时 • 运动型手持消费类定位记录器优点:电池工作时间可长达数月，而不是数小时硬件电路简单 = 体积小，成本低 • 运动性个人跟踪器优点: 体积小，重量轻“在一场足球比赛中我到底跑了多远？一共有多长时间我是处于跑动状态？” • 动物跟踪器优点: 体积小，重量轻，电池可用数月“我的猫每天晚上都跑到哪去了？”

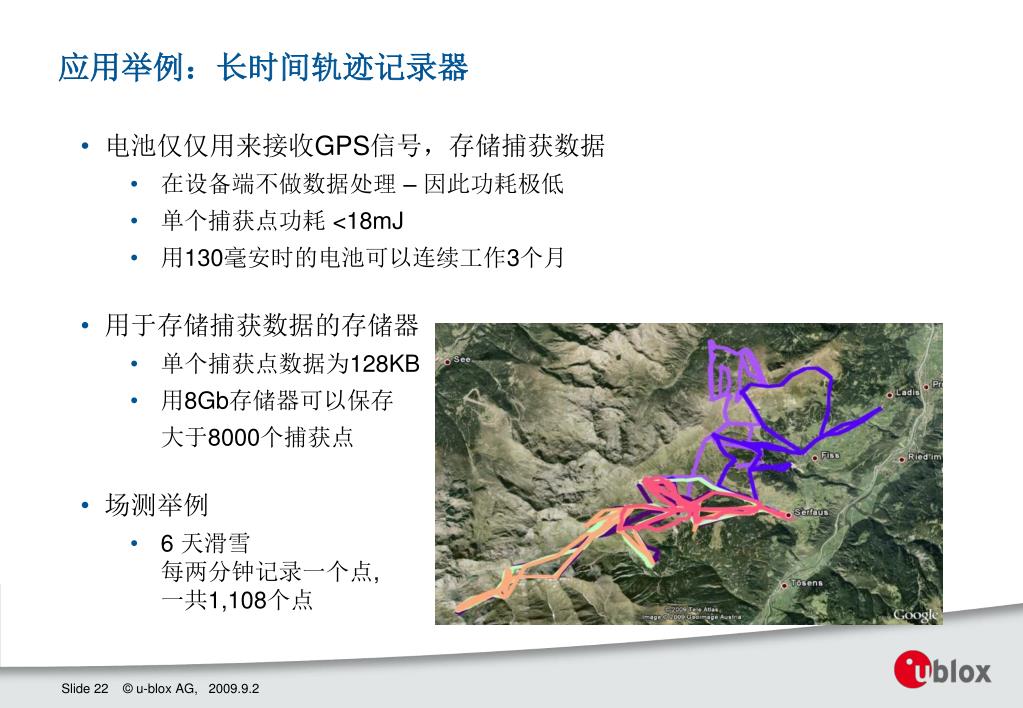

22. 应用举例：长时间轨迹记录器 • 电池仅仅用来接收GPS信号，存储捕获数据 • 在设备端不做数据处理 – 因此功耗极低 • 单个捕获点功耗 <18mJ • 用130毫安时的电池可以连续工作3个月 • 用于存储捕获数据的存储器 • 单个捕获点数据为128KB • 用8Gb存储器可以保存 大于8000个捕获点 • 场测举例 • 6 天滑雪每两分钟记录一个点,一共1,108个点

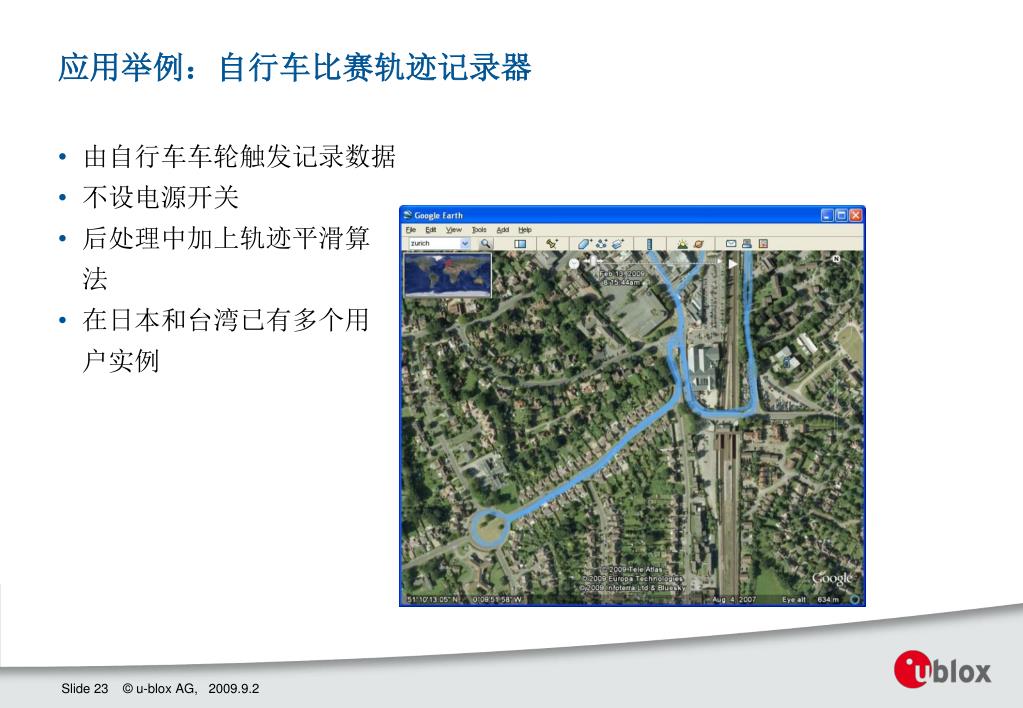

23. 应用举例：自行车比赛轨迹记录器 • 由自行车车轮触发记录数据 • 不设电源开关 • 后处理中加上轨迹平滑算 法 • 在日本和台湾已有多个用 户实例
