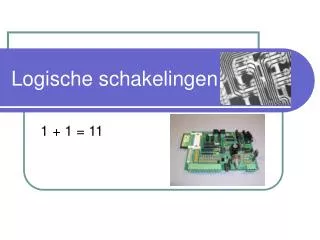

Logische schakelingen PowerPoint Presentation
Download Presentation
Logische schakelingen

Loading in 2 Seconds...

play fullscreen
1 / 19

Logische schakelingen - PowerPoint PPT Presentation


  • 197 Views
  • Uploaded on

Logische schakelingen. 1 + 1 = 11. Automatische systemen. Een automatisch systeem verzamelt gegevens met behulp van sensoren. Het systeem voert op die gegevens bewerkingen uit. Het systeem gebruikt die verwerkte gegevens om acties uit te voeren. Meet-, regel en stuursysteem. Meetsysteem

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Logische schakelingen' - sinead


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
automatische systemen
Automatische systemen
  • Een automatisch systeem verzamelt gegevens met behulp van sensoren. Het systeem voert op die gegevens bewerkingen uit. Het systeem gebruikt die verwerkte gegevens om acties uit te voeren.
meet regel en stuursysteem
Meet-, regel en stuursysteem
  • Meetsysteem
  • Regelsysteem
  • Stuursysteem
sensoren
Sensoren
  • Sensoren zetten fysische grootheden (zoals lichtsterkte, temperatuur en geluid) om in een elektrische spanning.
  • De sensor moeten we ijken.
sensoren1
Sensoren
  • De sensor is slechts tussen bepaalde waarden te gebruiken. Dit bruikbare gebied van de sensor noemen we het bereik.
  • De helling van deze grafiek geeft de gevoeligheid van de sensor aan.
signalen
Signalen
  • Analoog
    • Dit signaal kan elke spanning in het bereik van een sensor aannemen.
  • Digitaal
    • Dit signaal kan slechts bepaalde spanningen aannemen. Als dit er slechts twee zijn, ‘0’ en ‘1’, dan spreek je van een binair signaal.
verwerkers
Verwerkers
  • Sensoren geven signaalspanningen af die niet direct naar de actuatoren gestuurd kunnen worden. Ze dienen eerst bewerkt te worden.
  • We onderscheiden twee typen verwerkers:
    • Verwerking van analoge signalenJe kunt signalen versterken (versterker) of je kunt signalen vergelijken (comparator).
    • Verwerking van digitale signalenDeze schakelingen voeren ‘logische’ bewerkingen uit, waardoor ze ook wel logische schakelingen genoemd worden. We bekijken de volgende componenten:
comparator
Comparator
  • Is het ingangssignaal hoger dan de ingestelde waarde, is het uitgangssignaal ´hoog´.
geheugencel
Geheugencel
  • Een hoog signaal op de set, wordt door de geheugencel vastgehouden.
  • Een hoog signaal op de reset zorgt er voor dat er een ‘0’ op de uitgang verschijnt.
schakeling bouwen
Schakeling bouwen
  • Digitaal systeembord;te downloaden vanaf de website! Of hier.
10 tallig stelsel
10-tallig stelsel
  • 1
  • 2
  • 3
  • 8
  • 9
  • 10
  • 11
  • 12
  • ..
  • 19
  • 20
  • 21

Tot hoeveel kun je tellen op je handen?

binair getalstelsel
Binair getalstelsel
  • 0000 = 0
  • 0001 = 1
  • 0010 = 2
  • 0011 = 3
  • 0100 = 4
  • 0101 = 5
  • 0110 = 6
  • 0111 = 7
  • 1000 = 8

Tot hoeveel kun je tellen op je handen?

Zie stencil!

binair getalstelsel 8 bits
Binair getalstelsel (8-bits)
  • 0001 0110 (8 posities met elk 2 mogelijkheden)
  • 22
  • 197
  • 1100 0101
  • _ _ _ _ _ _ _ _
  • 128 64 32 16 8 4 2 1
  • 2^7 2^6 2^5 2^4 2^3 2^2 2^1 2^0
ad omzetter
AD-omzetter
  • Een signaal van een sensor dient te worden omgezet in een ‘code’ van ‘1’-en en ‘0’-en.
  • Bij een 8-bits omzetter wordt de mogelijke ingangsspanning (5,0 V) verdeeld in 2^8 stapjes (=256).
ad omzetter1
AD-omzetter
  • Elk stapje is: 5,0/256 = 0,019 V
  • Een gemeten spanning van 2,18 V komt dus overeen met stap nummer: 2,18 / 0,019 = 111,6 stappen. Afgerond: 111.
  • Binair weergegeven als: 0110 1111.
  • Met deze ‘code’ werkt het systeem.
