第 5 章 外板系统 学习目标 知识目标 1 、理解外板系统功能和操作流程，熟悉外板系统各部分功能的主要输入和输出文件； 2 、理解和掌握板缝的生成方法和过程，深刻理解和熟练掌握板缝描述文件准备的方法和操作； 3. 理解和掌握外板展开的种类和方法；深刻理解和熟练外板描述文件准备的方法和操作；了解外板零件文本文件回写的作用和操作方法；了解外板零件图和下料图、外板零件清单、活络样板调节表、外板零件加工样板图、坡口标准定义的内容和形式。 4. 理解和掌握展开艏艉柱板 , 并生成加工用样箱或样板的功能；
E N D

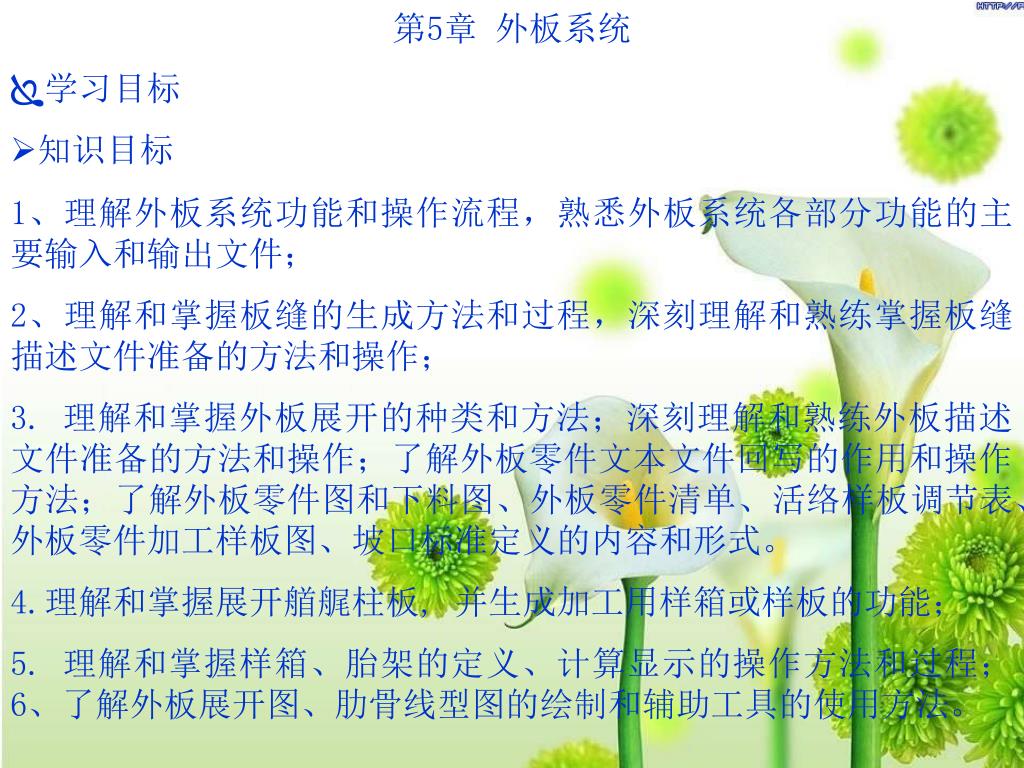

第5章 外板系统 学习目标 知识目标 1、理解外板系统功能和操作流程，熟悉外板系统各部分功能的主要输入和输出文件； 2、理解和掌握板缝的生成方法和过程，深刻理解和熟练掌握板缝描述文件准备的方法和操作； 3. 理解和掌握外板展开的种类和方法；深刻理解和熟练外板描述文件准备的方法和操作；了解外板零件文本文件回写的作用和操作方法；了解外板零件图和下料图、外板零件清单、活络样板调节表、外板零件加工样板图、坡口标准定义的内容和形式。 4.理解和掌握展开艏艉柱板, 并生成加工用样箱或样板的功能； 5. 理解和掌握样箱、胎架的定义、计算显示的操作方法和过程； 6、了解外板展开图、肋骨线型图的绘制和辅助工具的使用方法。

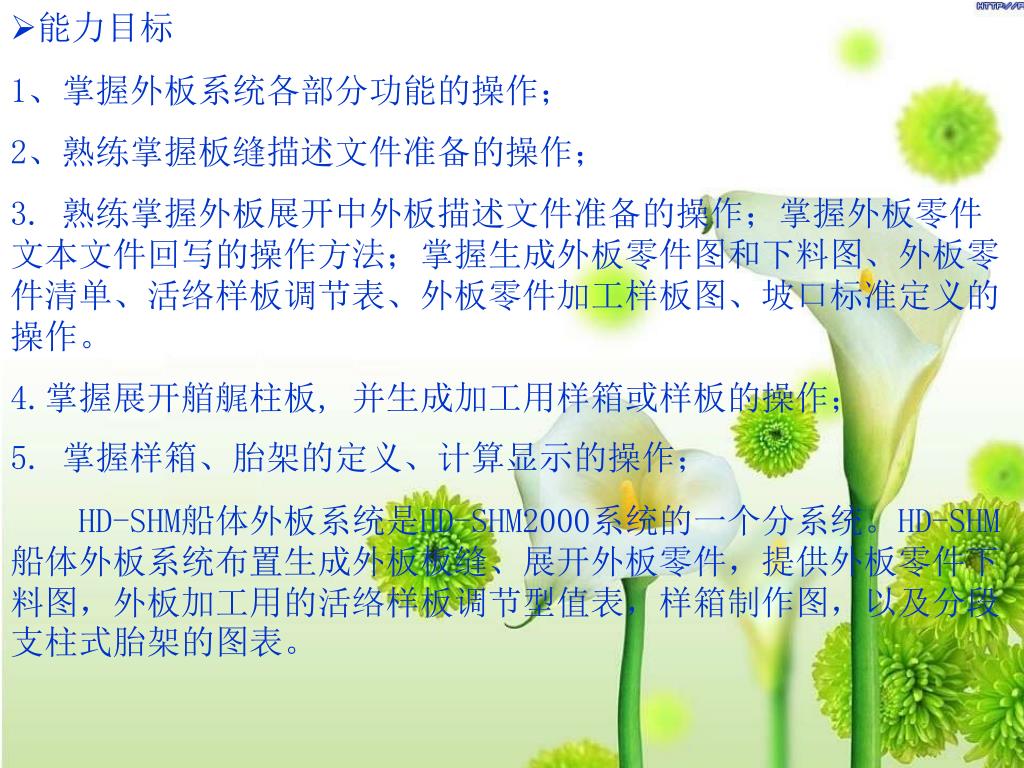

能力目标 1、掌握外板系统各部分功能的操作； 2、熟练掌握板缝描述文件准备的操作； 3. 熟练掌握外板展开中外板描述文件准备的操作；掌握外板零件文本文件回写的操作方法；掌握生成外板零件图和下料图、外板零件清单、活络样板调节表、外板零件加工样板图、坡口标准定义的操作。 4.掌握展开艏艉柱板, 并生成加工用样箱或样板的操作； 5. 掌握样箱、胎架的定义、计算显示的操作； HD-SHM船体外板系统是HD-SHM2000系统的一个分系统。HD-SHM船体外板系统布置生成外板板缝、展开外板零件，提供外板零件下料图，外板加工用的活络样板调节型值表，样箱制作图，以及分段支柱式胎架的图表。

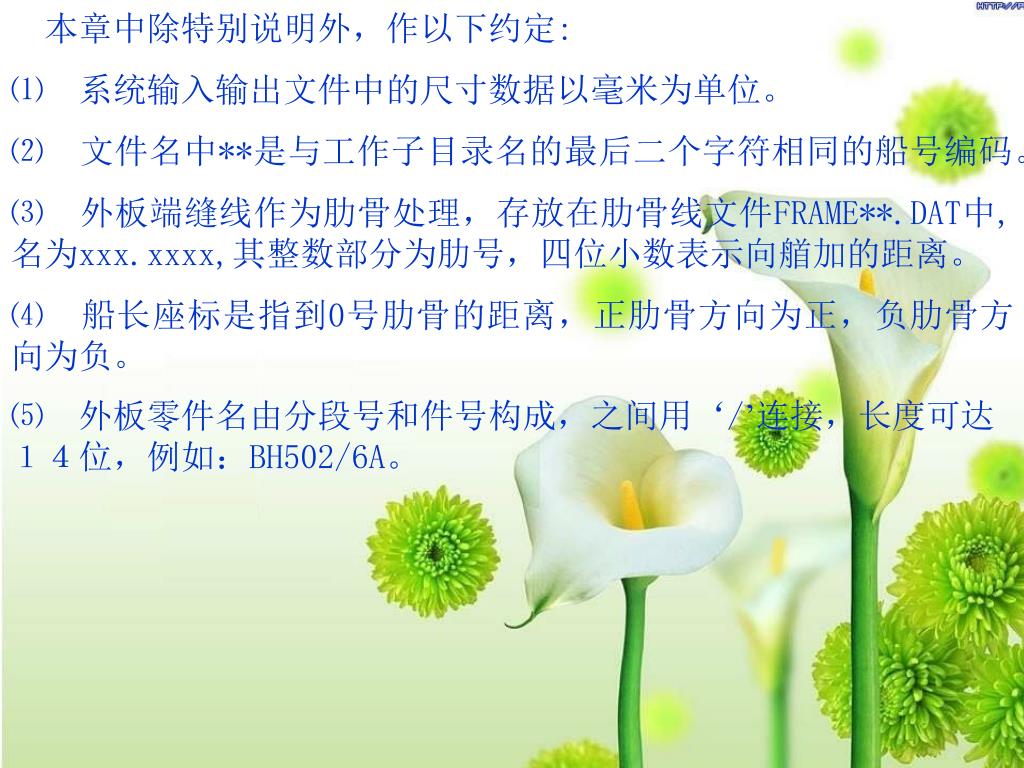

本章中除特别说明外，作以下约定: ⑴ 系统输入输出文件中的尺寸数据以毫米为单位。 ⑵ 文件名中**是与工作子目录名的最后二个字符相同的船号编码。 ⑶ 外板端缝线作为肋骨处理，存放在肋骨线文件FRAME**.DAT中, 名为xxx.xxxx,其整数部分为肋号，四位小数表示向艏加的距离。 ⑷ 船长座标是指到0号肋骨的距离，正肋骨方向为正，负肋骨方向为负。 ⑸ 外板零件名由分段号和件号构成，之间用‘/’连接，长度可达１４位，例如：BH502/6A。

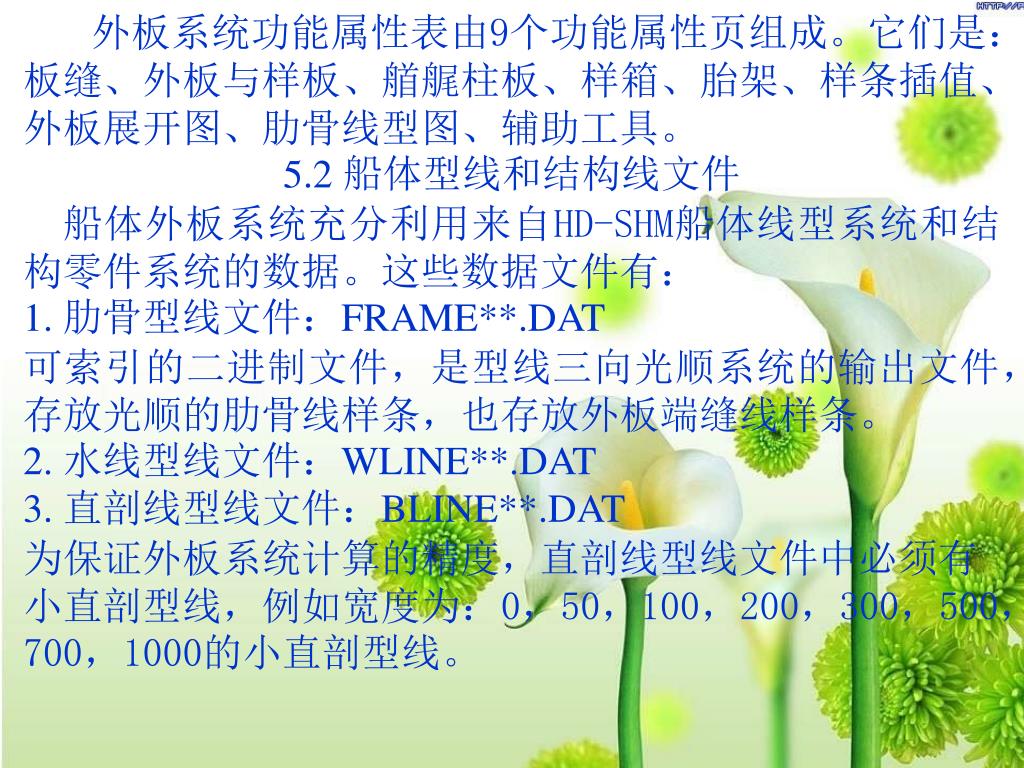

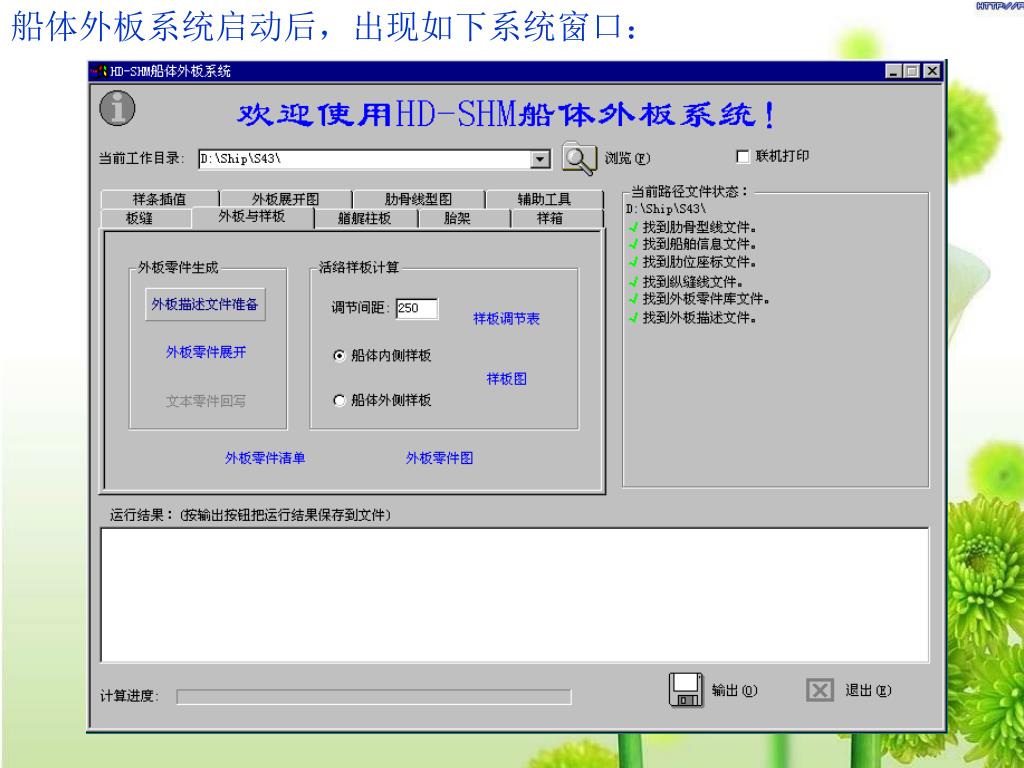

外板系统功能属性表由9个功能属性页组成。它们是：板缝、外板与样板、艏艉柱板、样箱、胎架、样条插值、外板展开图、肋骨线型图、辅助工具。外板系统功能属性表由9个功能属性页组成。它们是：板缝、外板与样板、艏艉柱板、样箱、胎架、样条插值、外板展开图、肋骨线型图、辅助工具。 5.2 船体型线和结构线文件 船体外板系统充分利用来自HD-SHM船体线型系统和结构零件系统的数据。这些数据文件有： 1. 肋骨型线文件：FRAME**.DAT 可索引的二进制文件，是型线三向光顺系统的输出文件，存放光顺的肋骨线样条，也存放外板端缝线样条。 2. 水线型线文件：WLINE**.DAT 3. 直剖线型线文件：BLINE**.DAT 为保证外板系统计算的精度，直剖线型线文件中必须有小直剖型线，例如宽度为：0，50，100，200，300，500，700，1000的小直剖型线。

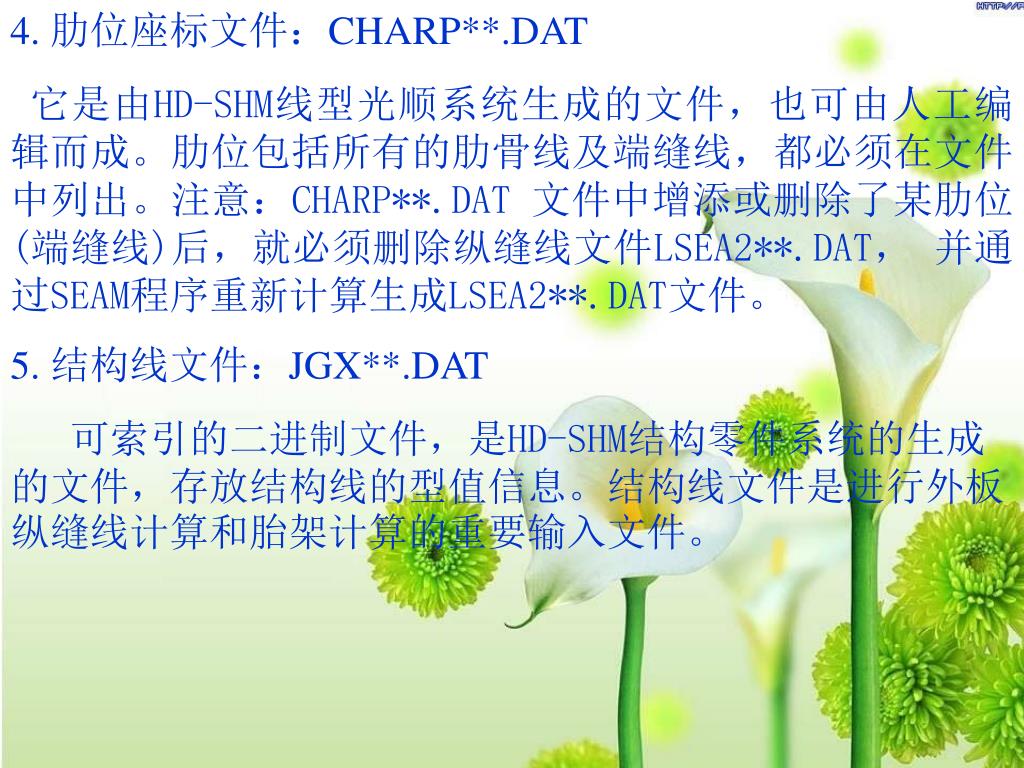

4. 肋位座标文件：CHARP**.DAT 它是由HD-SHM线型光顺系统生成的文件，也可由人工编辑而成。肋位包括所有的肋骨线及端缝线，都必须在文件中列出。注意：CHARP**.DAT 文件中增添或删除了某肋位(端缝线)后，就必须删除纵缝线文件LSEA2**.DAT， 并通过SEAM程序重新计算生成LSEA2**.DAT文件。 5. 结构线文件：JGX**.DAT 可索引的二进制文件，是HD-SHM结构零件系统的生成的文件，存放结构线的型值信息。结构线文件是进行外板纵缝线计算和胎架计算的重要输入文件。

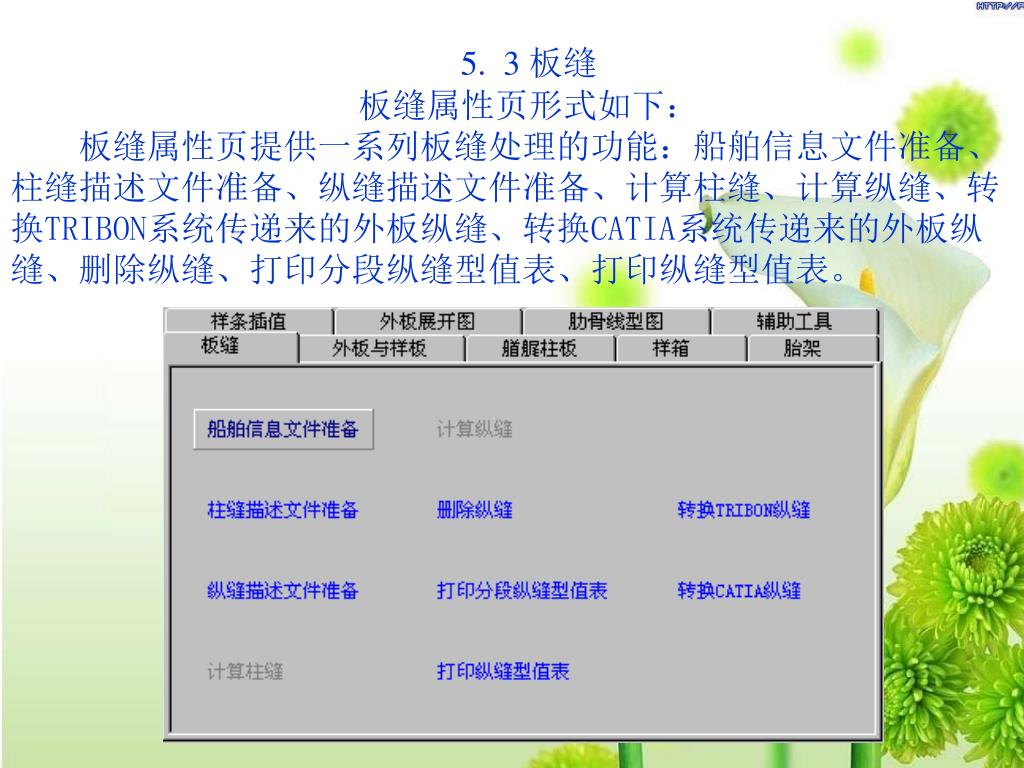

5.3 板缝 板缝属性页形式如下： 板缝属性页提供一系列板缝处理的功能：船舶信息文件准备、柱缝描述文件准备、纵缝描述文件准备、计算柱缝、计算纵缝、转换TRIBON系统传递来的外板纵缝、转换CATIA系统传递来的外板纵缝、删除纵缝、打印分段纵缝型值表、打印纵缝型值表。

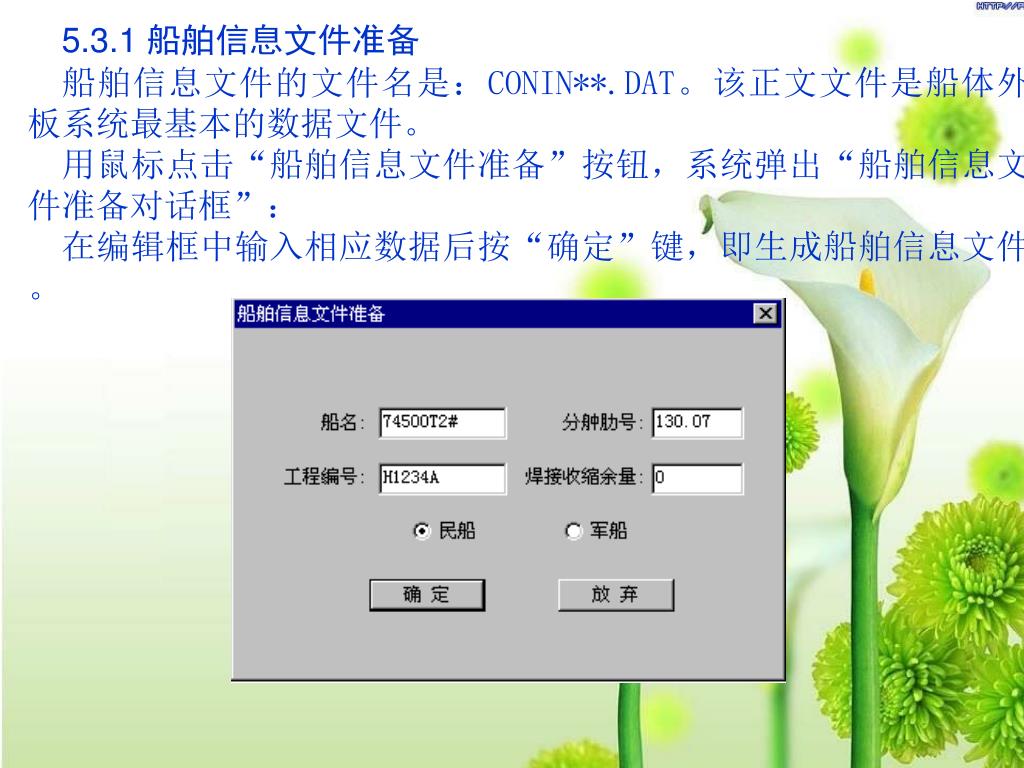

5.3.1 船舶信息文件准备 船舶信息文件的文件名是：CONIN**.DAT。该正文文件是船体外板系统最基本的数据文件。 用鼠标点击“船舶信息文件准备”按钮，系统弹出“船舶信息文件准备对话框”： 在编辑框中输入相应数据后按“确定”键，即生成船舶信息文件。

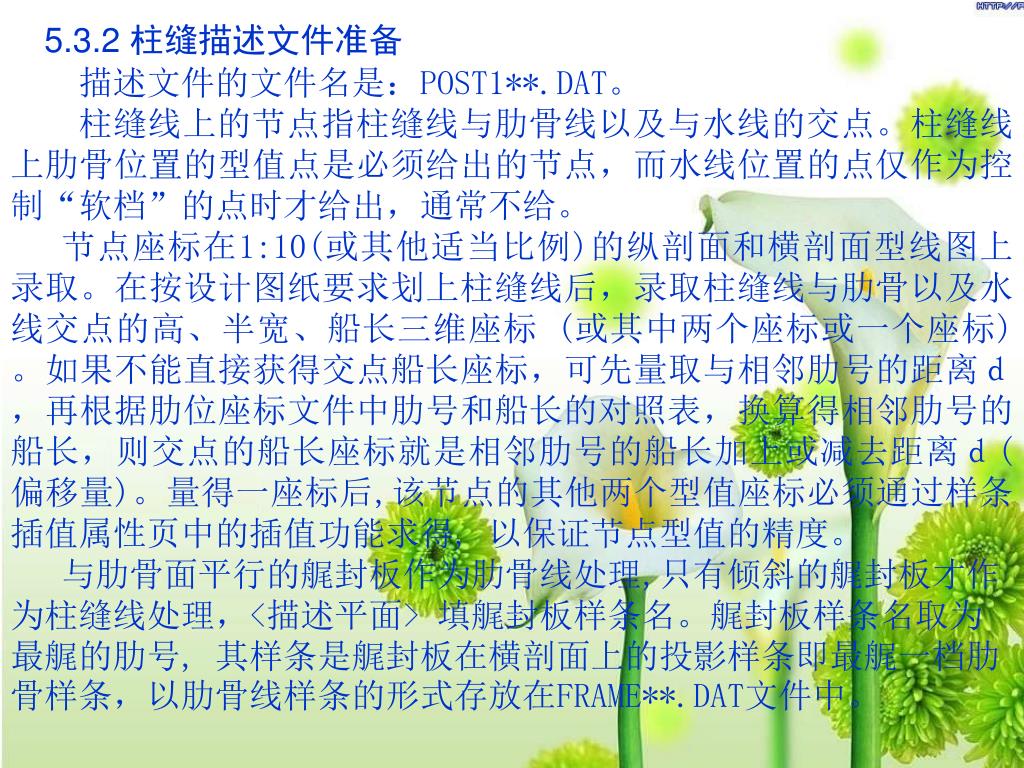

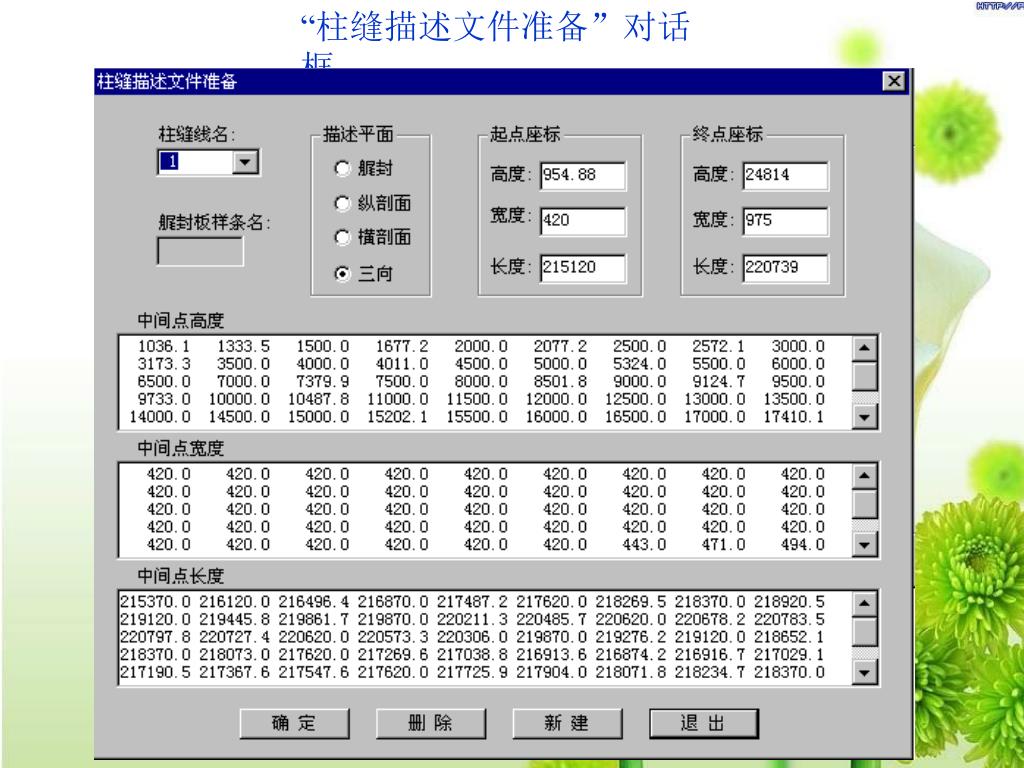

5.3.2 柱缝描述文件准备 描述文件的文件名是：POST1**.DAT。 柱缝线上的节点指柱缝线与肋骨线以及与水线的交点。柱缝线上肋骨位置的型值点是必须给出的节点，而水线位置的点仅作为控制“软档”的点时才给出，通常不给。 节点座标在1:10(或其他适当比例)的纵剖面和横剖面型线图上录取。在按设计图纸要求划上柱缝线后，录取柱缝线与肋骨以及水线交点的高、半宽、船长三维座标 (或其中两个座标或一个座标) 。如果不能直接获得交点船长座标，可先量取与相邻肋号的距离ｄ，再根据肋位座标文件中肋号和船长的对照表，换算得相邻肋号的船长，则交点的船长座标就是相邻肋号的船长加上或减去距离ｄ(偏移量)。量得一座标后,该节点的其他两个型值座标必须通过样条插值属性页中的插值功能求得, 以保证节点型值的精度。 与肋骨面平行的艉封板作为肋骨线处理,只有倾斜的艉封板才作为柱缝线处理，<描述平面> 填艉封板样条名。艉封板样条名取为最艉的肋号, 其样条是艉封板在横剖面上的投影样条即最艉一档肋骨样条，以肋骨线样条的形式存放在FRAME**.DAT文件中。
