  1. PLC原理与应用实验课件 陈华容

  2. ====================================== 实验教材： PLC实验指导书 作者： 湖南工学院电气与信息工程学院罗雪莲、陈华容 ====================================== PLC实验操作室软、硬件介绍 ============================================= 实验课程安排 ====================================== 实验要求与课程考核 ============================================= 实验操作室地址：3号楼3207室 =============================================

  3. PLC实验操作室软、硬件介绍 1、硬件 ① PLC主机: 采用日本三菱电机公司的FX系列PLC，其中FX2N-32MR型PLC 20台，FX1N-24MR型PLC 9台，FX0N-24MR型PLC 16台。 ②编程器： 46台计算机、 9个手持式FX-20P-E编程器 ③PLC实验箱： EL-PLC-Ⅱ型可编程控制器实验箱22台； EL-PLC-Ⅰ型可编程控制器实验箱 23台。 ④交流接触器、电机、面包板、发光二极管、电阻等若干。

  4. 2、软件 采用三菱FX系列PLC的中文编程软件，三菱SWOPC-FXGP/WIN-C 编程软件。 PLC实验操作室PLC输出可接直流负载也可接交流负载；学生可利用PLC实验箱进行PLC编程后的实物验证，也可将PLC主机与实物外接，如与交流接触器、面包板、发光二极管、电阻 等器件连接进行PLC编程后的实物验证。实验室全天开放，学生除在实验课时间来做实验，也可利用课余时间来实验室。

  5. PLC实验系统的使用步骤 1、打开 FXGP-WIN/C 软件； 2、新建文件，出现PLC类型选择框，选择PLC类型； 3、输入梯形图； 4、点击“工具”菜单中的“转换”命令，将梯形图转换为指令表； 5、点击“PLC”菜单中的“传送/写出”命令，将程序下载到PLC主机。（注意下载时要先打开实验箱电源，将PLC开关处于STOP位置） 6、根据I/O分配表，连接外接器件； 7、运行PLC（将PLC开关处于RUN位置）,点击“监控/测试”菜单中的“开始监控”命令,监控并调试程序。（在修改程序时，先停止监控） 返回

  6. PLC原理与应用实验安排 • 实验一 基本指令实验（验证性） • 实验二 混料罐实验（综合性） • 实验三 红绿灯控制实验（设计性） • 实验四 功能指令实验 （综合性） 返回

  7. 实验要求与课程考核 （一）、实验要求 • 1.实验前做好预习，按照实验要求,编写好程序,画好梯形图。 • 2.实验时到实验室利用PLC等实物进行硬件测试，调试程序，记录实验结果，检查设计的功能。 • 3.实验中发现异常情况，如冒烟、烧焦异味等立即撤断电源，报告老师． • 4. 实验完成后整理好实验台，打扫好实验场地。 • 5. 每次实验后第二天交实验报告，实验报告要求同实验一样，每人独自完成，不得相互照抄，发现雷同的，重做。 • 6.若实验课因事没有参加的，要求在第18周前补做好。 • 7.实验课中内容没完成的，课后自行到实验室完成，实验室全天开放。

  8. （二）、实验课程考核 • 1. 平时每次实验情况50% • 2. 实验考勤、实验场地整理10% • 3. 实验报告成绩40% 返回

  9. 实验一 基本指令实验 （本实验为验证性实验）

  10. 一、实验目的 1．熟悉PLC实验系统硬件及编程软件的使用方法； 2．掌握基本指令指令的编程及使用。

  11. 二、实验内容 （一）与、或、非基本指令实验 1．编程要求 • PLC输出Y0为输入X0的非； • PLC输出Y1为X1和X2的与； • PLC输出Y2为X3和X4的或； 2．实验步骤 按编程要求写出I/O分配表、程序梯形图。将程序写入到PLC主机，进行实物测试.运行该程序，观察PLC输出结果，并分别填入对应的操作结果表中。

  12. （二）定时器、计数器的应用 要求： 1、编程使PLC输出Y0输出脉冲宽度为3秒、周期为6秒的方波，按下开关1启动PLC对上述方波脉冲计数，计满10次时，PLC输出Y1接通；按下按钮2将PLC输出Y1清零。 2、将程序写入到PLC主机，进行实物测试；并监控定时器、计数器的现行值和设定值。

  13. 三、实验仪器与设备 1、EL-PLC-Ⅰ型可编程控制器实验系统 2、 EL-PLC-Ⅱ型可编程控制器实验系统 3、计算机 4、FX-20P-E编程器

  14. 提示： 1、打开 FXGP-WIN/C 软件，新建文件，出现PLC类型选择框，要根据你自己操作的PLC类型，选择相应PLC类型； 2、输入完梯形图将程序下载到PLC主机时，注意要先将梯形图转换为指令表。（点击“工具”菜单中的“转换”命令） 3、将程序下载到PLC主机时，注意要先打开实验箱电源，将PLC开关处于STOP位置。（下载点击“PLC”菜单中的“传送/写出”命令） 4、PLC输入输出接线，根据I/O分配表连接外器件。 5、运行PLC（将PLC开关处于RUN位置）,点击“监控/测试”菜单中的“开始监控”命令,监控并调试程序。（在修改程序时，先停止监控）

  15. 提示：I/O分配表 • 如实验内容1中的I/O分配表

  16. 四、实验报告格式及要求 （一）、实验目的 （二）、实验内容及步骤 要求每写一项实验内容，紧跟其后写出下列内容： 　⑴．写出I/O分配表； 　⑵．画出所设计的程序梯形图； 　⑶．记录实验操作结果 ，分析是否符合设计要求。 （三）、实验仪器与设备 返回

  17. 实验二混料罐实验 （本实验为综合性实验）

  18. 一、实验目的 1．熟悉PLC编程原理及方法； 2．掌握液位控制技巧。

  19. 二．设计要求 用PLC构成自动控制混料系统,具体要求: ①运行PLC程序，先开进料泵1； ②到中液位报警，进料泵1关，进料泵2开； ③到高液位报警，进料泵2关，混料泵开，3秒后，关混料泵，出料泵开； ④降到底液位报警,出料泵关，进料泵1开.自动循环运行。

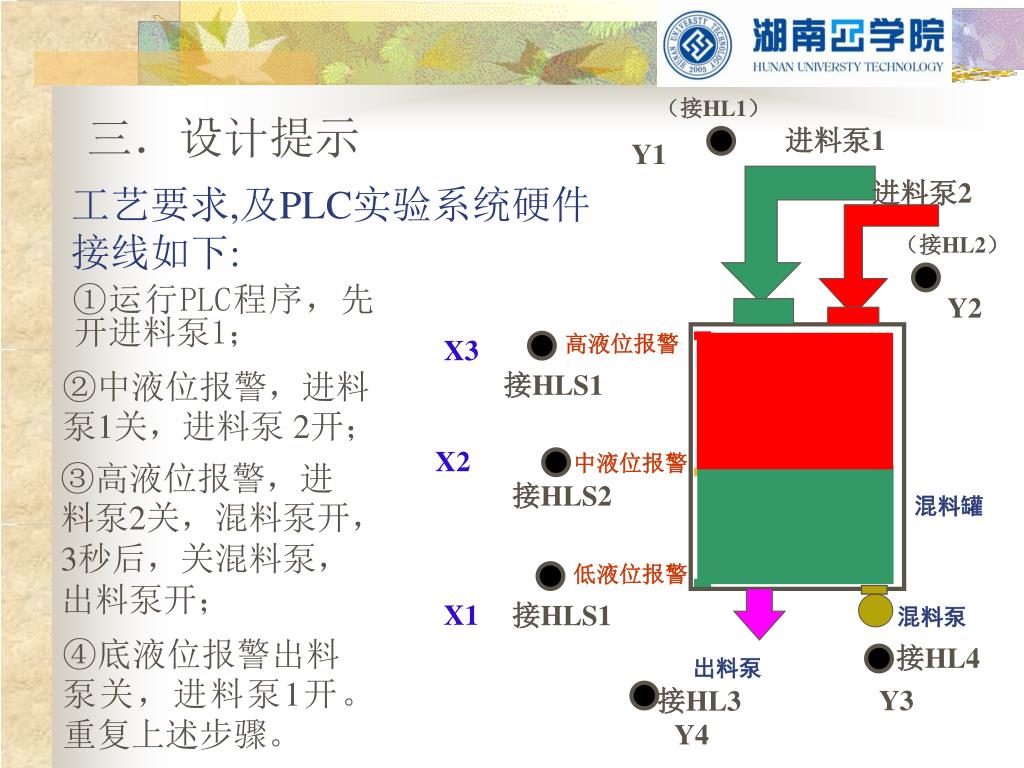

  20. （接HL1） 三．设计提示 进料泵1 Y1 工艺要求,及PLC实验系统硬件接线如下: 进料泵2 （接HL2） Y2 高液位报警 X3 ①运行PLC程序，先开进料泵1； ②中液位报警，进料泵1关，进料泵 2开； 接HLS1 X2 中液位报警 ③高液位报警，进料泵2关，混料泵开，3秒后，关混料泵，出料泵开； 接HLS2 混料罐 低液位报警 X1 接HLS1 混料泵 ④底液位报警出料泵关，进料泵1开。重复上述步骤。 接HL4 出料泵 接HL3 Y3 Y4

  21. 四、实验仪器与设备 1、EL-PLC-Ⅰ型可编程控制器实验系统 2、 EL-PLC-Ⅱ型可编程控制器实验系统 3、计算机 4、FX-20P-E编程器 返回

  22. 实验三 红绿灯控制实验 （本实验为设计性实验）

  23. 一、实验目的 • 1、掌握用PLC控制交通信号灯系统的方法； • 2、熟悉PLC编程技巧及程序调试方法。

  24. 二．设计要求 用PLC构成交通信号灯控制系统，按下启动按钮，交通灯系统按下图要求运行；按下停止按钮，交通灯则停止运行。 1秒 3秒 红红 红绿 红黄 ↑1秒 ↓1秒 黄红 绿红 红红 3秒 1秒

  25. 内容2（选做）将交通灯控制系统增加黄灯闪烁内容，具体要求如下：内容2（选做）将交通灯控制系统增加黄灯闪烁内容，具体要求如下： 东西方向： 红灯 8S 绿灯 5S 黄灯 3S（每秒闪烁一次） 南北方向 绿灯 5S 黄灯 3S （每秒闪烁一次） 红灯 8S

  26. 三、提示：可将交通灯系统分东西方向、南北方向两组来考虑三、提示：可将交通灯系统分东西方向、南北方向两组来考虑 东西方向： 红灯 6S 绿灯 3S 黄灯 1S 南北方向 红灯 1S 绿灯 3S 黄灯 1S 红灯 5S

  27. PLC实验系统接线提示 1．交通显示装置模型 交通灯插孔TL1～TL3为一组， TL4～TL6为一组，其中 交通灯插孔TL1：绿灯 交通灯插孔TL2：黄灯 交通灯插孔TL3：红灯 交通灯插孔TL4：绿灯 交通灯插孔TL5：黄灯 交通灯插孔TL6：红灯

  28. 四、实验仪器与设备 1、EL-PLC-Ⅰ型可编程控制器实验系统 2、 EL-PLC-Ⅱ型可编程控制器实验系统 3、计算机 4、FX-20P-E编程器 返回

  29. 实验四 功能指令实验 （本实验为设计性实验）

  30. 一、实验目的 1、熟悉跳转、分支指令的应用 2、掌握数据处理：比较、传送指令的使用 。 3、熟悉PLC编程技巧及程序调试方法。

  31. 二．实验内容 1、利用跳转、分支指令使PLC实现对两组彩灯轮流闪烁的控制。 其编程要求：利用分支指令编程，使K1“接通”时，LED灯PB01…LED灯PB03轮流闪烁；使K1“断开”时，LED灯PB04…LED灯PB06轮流闪烁。

  32. 2、利用比较、传送指令使PLC实现数据的传送与数据大小的比较。2、利用比较、传送指令使PLC实现数据的传送与数据大小的比较。 其编程要求：①给S2赋值10H。由按键PB1~PB3给S1赋不同值，S1、S2比较结果通过输出显示LED灯显示。 ②按PB1给S1赋值00H，按PB2给S1赋值10H，按PB3给S1赋值20H。当S1〈 S2，则LED灯PBO1亮；S1≤ S2，则LED灯PBO2亮；S1 = S2，则LED灯PBO3亮；S1 ≥ S2，则LED灯PBO4亮；S1 〉S2，则LED灯PBO5亮；S1≠S2，则LED灯PBO6亮。

  33. 三、实验报告要求 1．写出I/O分配表； 2．绘制所设计的程序梯形图； 3．记录实验操作结果 ，分析是否符合设计要求。

  34. 四、实验仪器与设备 1、EL-PLC-Ⅰ型可编程控制器实验系统 2、 EL-PLC-Ⅱ型可编程控制器实验系统 3、计算机 4、FX-20P-E编程器 返回

  35. 谢谢！
