  1. 色々なライブラリを組み込もう １．１１　モデルライブラリの拡充 PSpice 付属ライブラリ トラ技ライブラリ Orcadpcbの PSpice Modelsの Webページからダウンロード

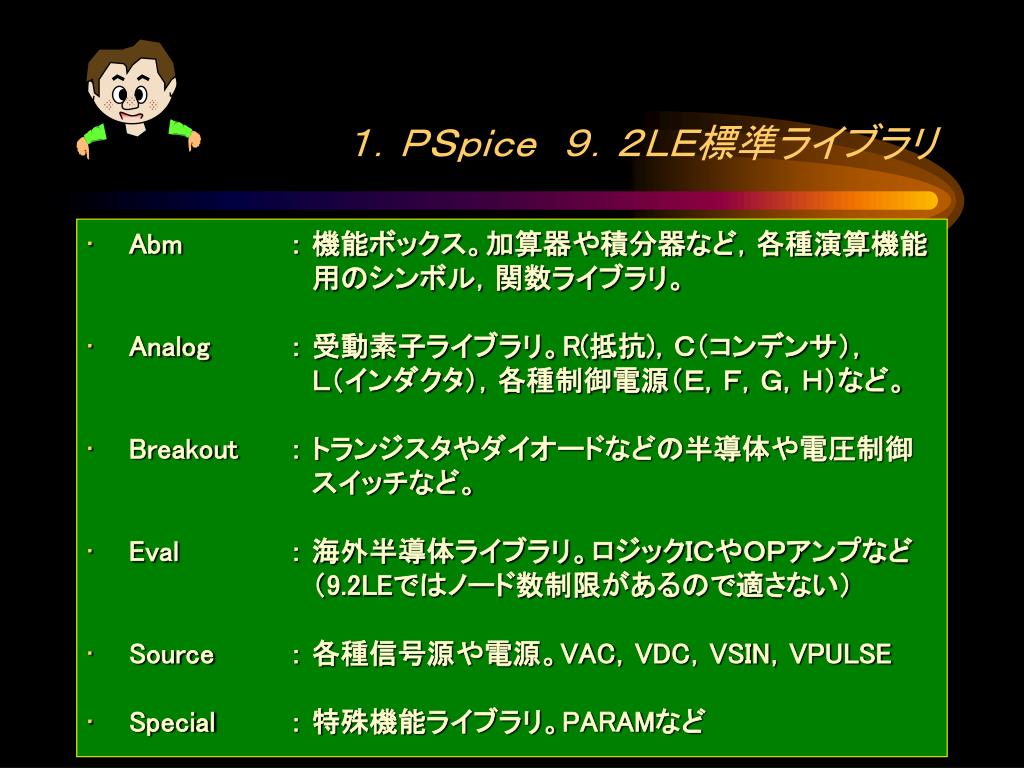

  2. １．ＰＳｐｉｃｅ　９．２ＬＥ標準ライブラリ１．ＰＳｐｉｃｅ　９．２ＬＥ標準ライブラリ • Abm ： 機能ボックス。加算器や積分器など，各種演算機能 用のシンボル，関数ライブラリ。 • Analog ： 受動素子ライブラリ。R(抵抗)，Ｃ（コンデンサ）， Ｌ（インダクタ），各種制御電源（Ｅ，Ｆ，Ｇ，Ｈ）など。 • Breakout ： トランジスタやダイオードなどの半導体や電圧制御 スイッチなど。 • Eval ： 海外半導体ライブラリ。ロジックＩＣやＯＰアンプなど （9.2LEではノード数制限があるので適さない） • Source ： 各種信号源や電源。VAC，VDC，VSIN，VPULSE • Special ： 特殊機能ライブラリ。PARAMなど

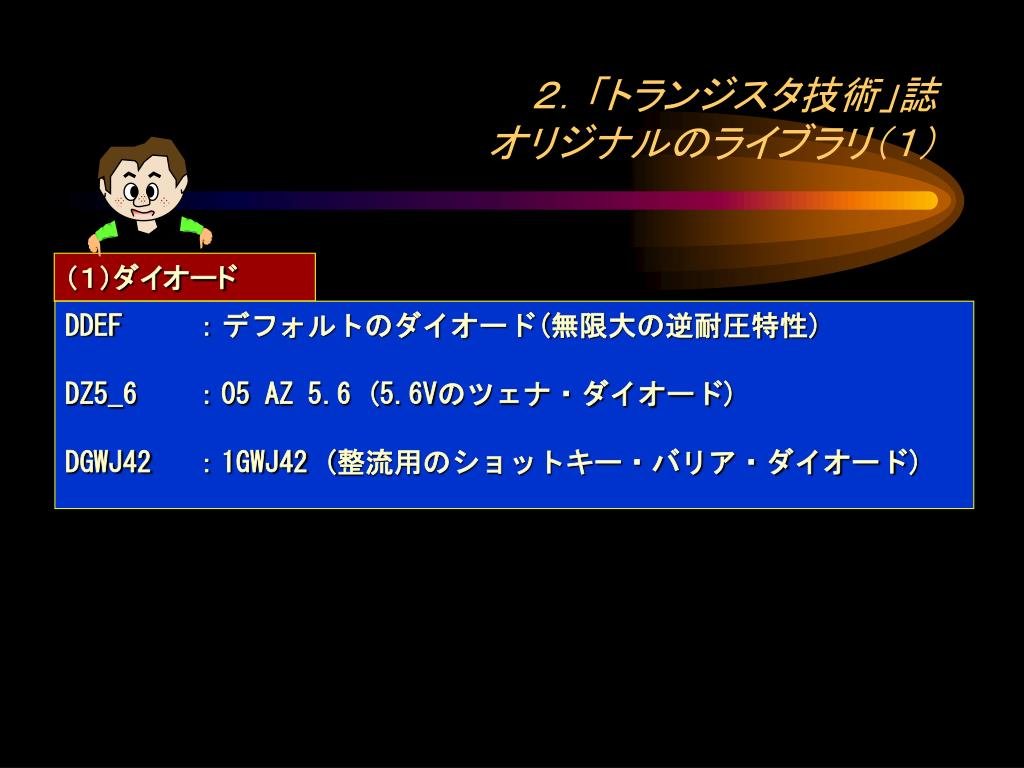

  3. ２．「トランジスタ技術」誌オリジナルのライブラリ（１）２．「トランジスタ技術」誌オリジナルのライブラリ（１） （１）ダイオード DDEF ：デフォルトのダイオード(無限大の逆耐圧特性) DZ5_6 ：05 AZ 5.6 (5.6Vのツェナ・ダイオード) DGWJ42 ：1GWJ42 (整流用のショットキー・バリア・ダイオード)

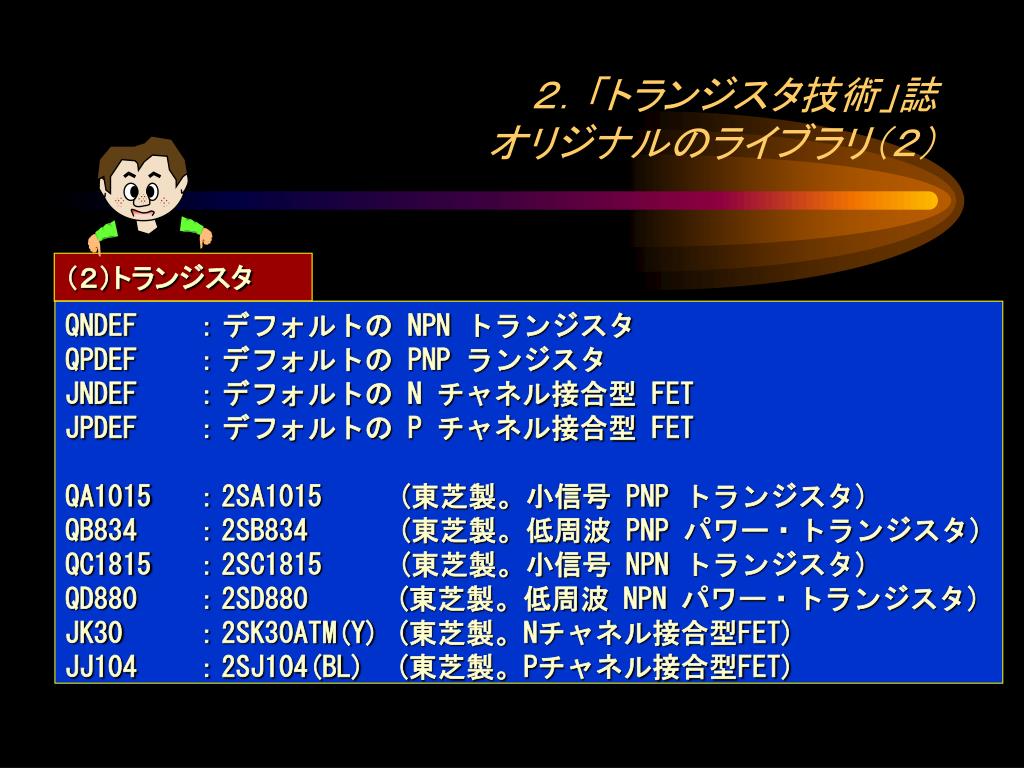

  4. ２．「トランジスタ技術」誌オリジナルのライブラリ（２）２．「トランジスタ技術」誌オリジナルのライブラリ（２） （２）トランジスタ QNDEF ：デフォルトの NPN トランジスタ QPDEF ：デフォルトの PNP ランジスタ JNDEF ：デフォルトの N チャネル接合型 FET JPDEF ：デフォルトの P チャネル接合型 FET QA1015 ：2SA1015 (東芝製。小信号 PNP トランジスタ) QB834 ：2SB834 (東芝製。低周波 PNP パワー・トランジスタ) QC1815 ：2SC1815 (東芝製。小信号 NPN トランジスタ) QD880 ：2SD880 (東芝製。低周波 NPN パワー・トランジスタ) JK30 ：2SK30ATM(Y) (東芝製。Nチャネル接合型FET) JJ104 ：2SJ104(BL) (東芝製。Pチャネル接合型FET)

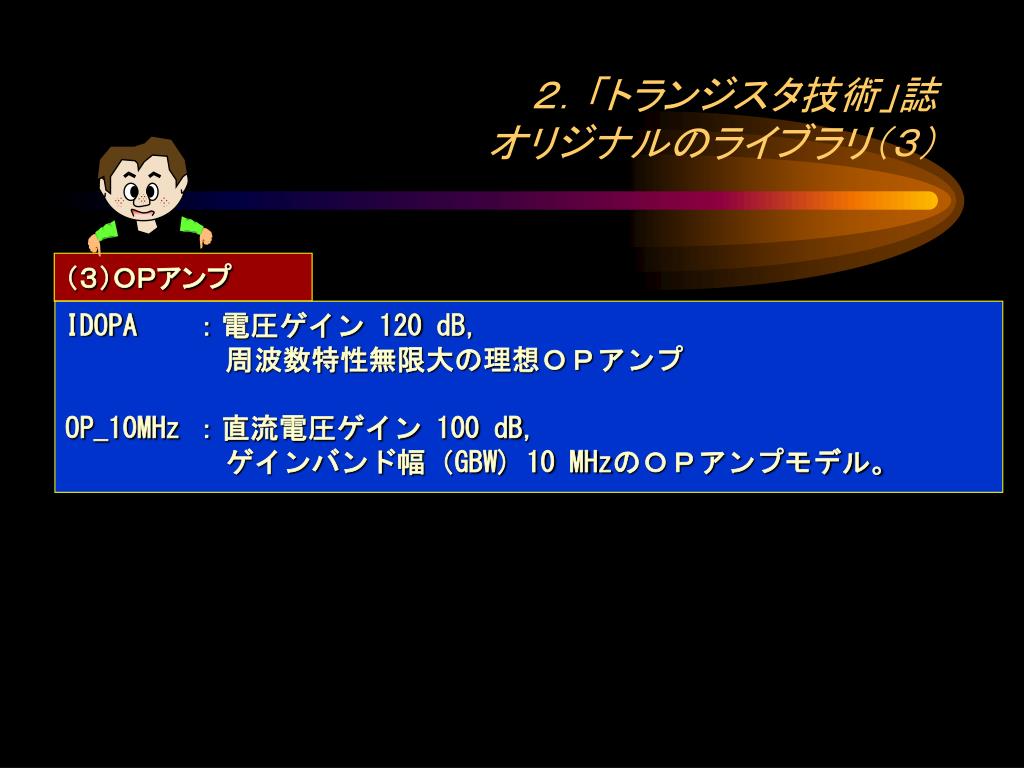

  5. ２．「トランジスタ技術」誌オリジナルのライブラリ（３）２．「トランジスタ技術」誌オリジナルのライブラリ（３） （３）ＯＰアンプ IDOPA ：電圧ゲイン 120 dB， 周波数特性無限大の理想ＯＰアンプ OP_10MHz ：直流電圧ゲイン 100 dB， ゲインバンド幅（GBW) 10 MHzのＯＰアンプモデル。

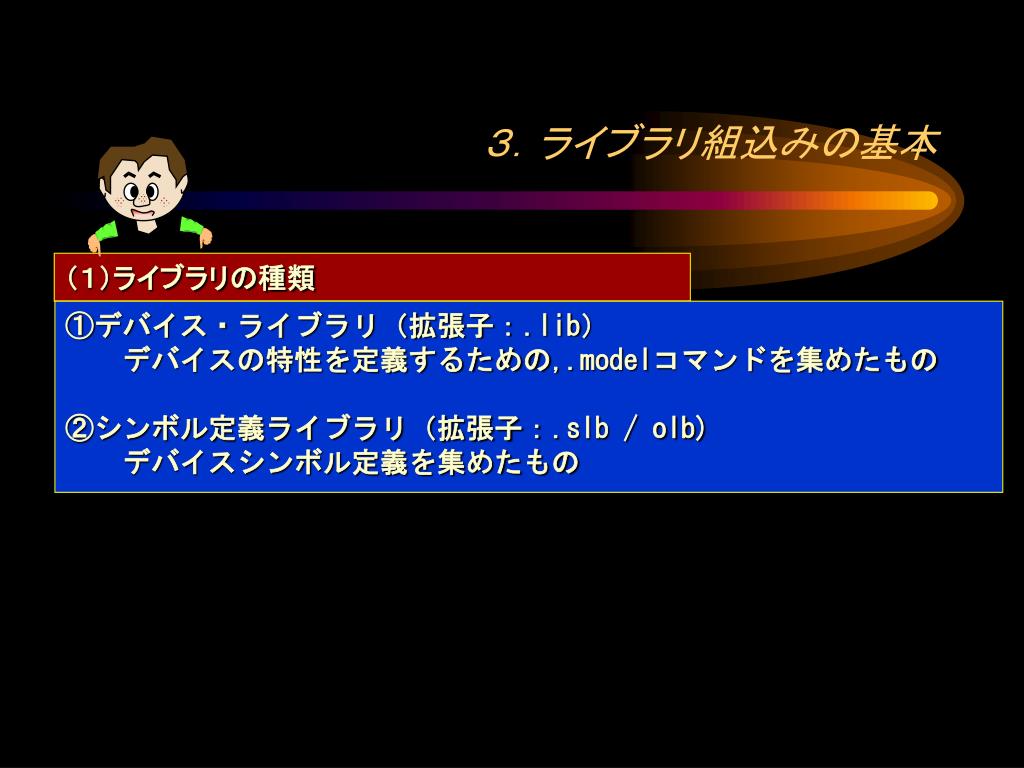

  6. ３．ライブラリ組込みの基本 （１）ライブラリの種類 ①デバイス・ライブラリ（拡張子：.lib） 　　デバイスの特性を定義するための,.modelコマンドを集めたもの ②シンボル定義ライブラリ（拡張子：.slb / olb) 　　デバイスシンボル定義を集めたもの

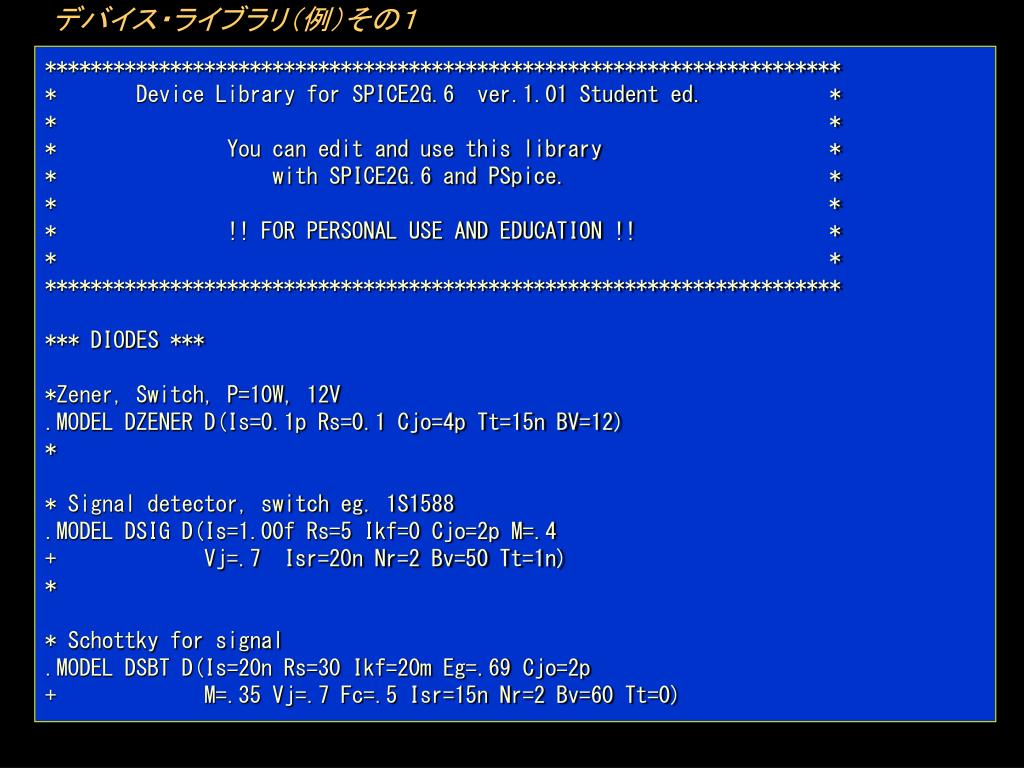

  7. デバイス・ライブラリ（例）その１ ********************************************************************** * Device Library for SPICE2G.6 ver.1.01 Student ed. * * * * You can edit and use this library * * with SPICE2G.6 and PSpice. * * * * !! FOR PERSONAL USE AND EDUCATION !! * * * ********************************************************************** *** DIODES *** *Zener, Switch, P=10W, 12V .MODEL DZENER D(Is=0.1p Rs=0.1 Cjo=4p Tt=15n BV=12) * * Signal detector, switch eg. 1S1588 .MODEL DSIG D(Is=1.00f Rs=5 Ikf=0 Cjo=2p M=.4 + Vj=.7 Isr=20n Nr=2 Bv=50 Tt=1n) * * Schottky for signal .MODEL DSBT D(Is=20n Rs=30 Ikf=20m Eg=.69 Cjo=2p + M=.35 Vj=.7 Fc=.5 Isr=15n Nr=2 Bv=60 Tt=0)

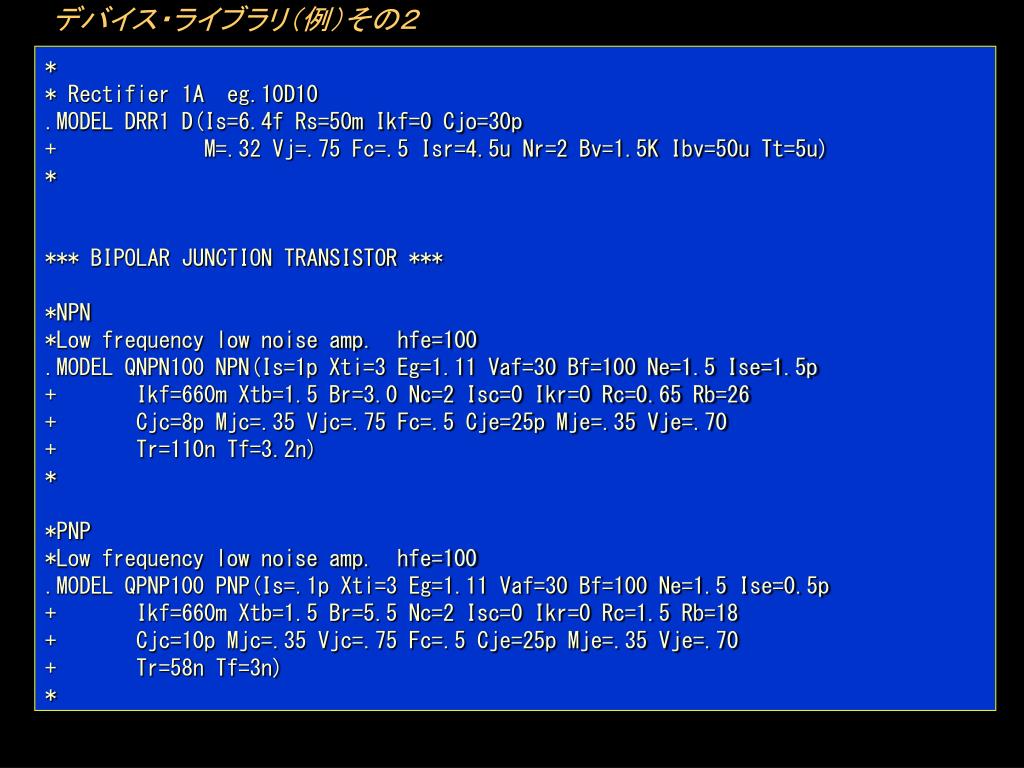

  8. デバイス・ライブラリ（例）その２ * * Rectifier 1A eg.10D10 .MODEL DRR1 D(Is=6.4f Rs=50m Ikf=0 Cjo=30p + M=.32 Vj=.75 Fc=.5 Isr=4.5u Nr=2 Bv=1.5K Ibv=50u Tt=5u) * *** BIPOLAR JUNCTION TRANSISTOR *** *NPN *Low frequency low noise amp. hfe=100 .MODEL QNPN100 NPN(Is=1p Xti=3 Eg=1.11 Vaf=30 Bf=100 Ne=1.5 Ise=1.5p + Ikf=660m Xtb=1.5 Br=3.0 Nc=2 Isc=0 Ikr=0 Rc=0.65 Rb=26 + Cjc=8p Mjc=.35 Vjc=.75 Fc=.5 Cje=25p Mje=.35 Vje=.70 + Tr=110n Tf=3.2n) * *PNP *Low frequency low noise amp. hfe=100 .MODEL QPNP100 PNP(Is=.1p Xti=3 Eg=1.11 Vaf=30 Bf=100 Ne=1.5 Ise=0.5p + Ikf=660m Xtb=1.5 Br=5.5 Nc=2 Isc=0 Ikr=0 Rc=1.5 Rb=18 + Cjc=10p Mjc=.35 Vjc=.75 Fc=.5 Cje=25p Mje=.35 Vje=.70 + Tr=58n Tf=3n) *

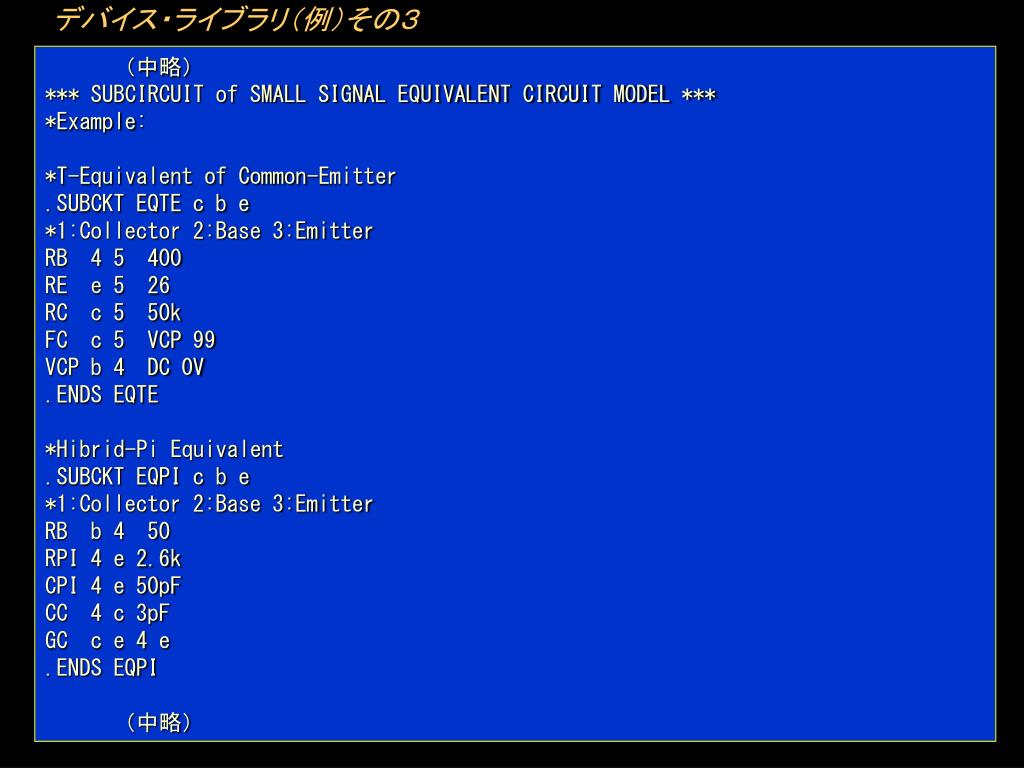

  9. デバイス・ライブラリ（例）その３ 　　　（中略） *** SUBCIRCUIT of SMALL SIGNAL EQUIVALENT CIRCUIT MODEL *** *Example: *T-Equivalent of Common-Emitter .SUBCKT EQTE c b e *1:Collector 2:Base 3:Emitter RB 4 5 400 RE e 5 26 RC c 5 50k FC c 5 VCP 99 VCP b 4 DC 0V .ENDS EQTE *Hibrid-Pi Equivalent .SUBCKT EQPI c b e *1:Collector 2:Base 3:Emitter RB b 4 50 RPI 4 e 2.6k CPI 4 e 50pF CC 4 c 3pF GC c e 4 e .ENDS EQPI 　　　（中略）

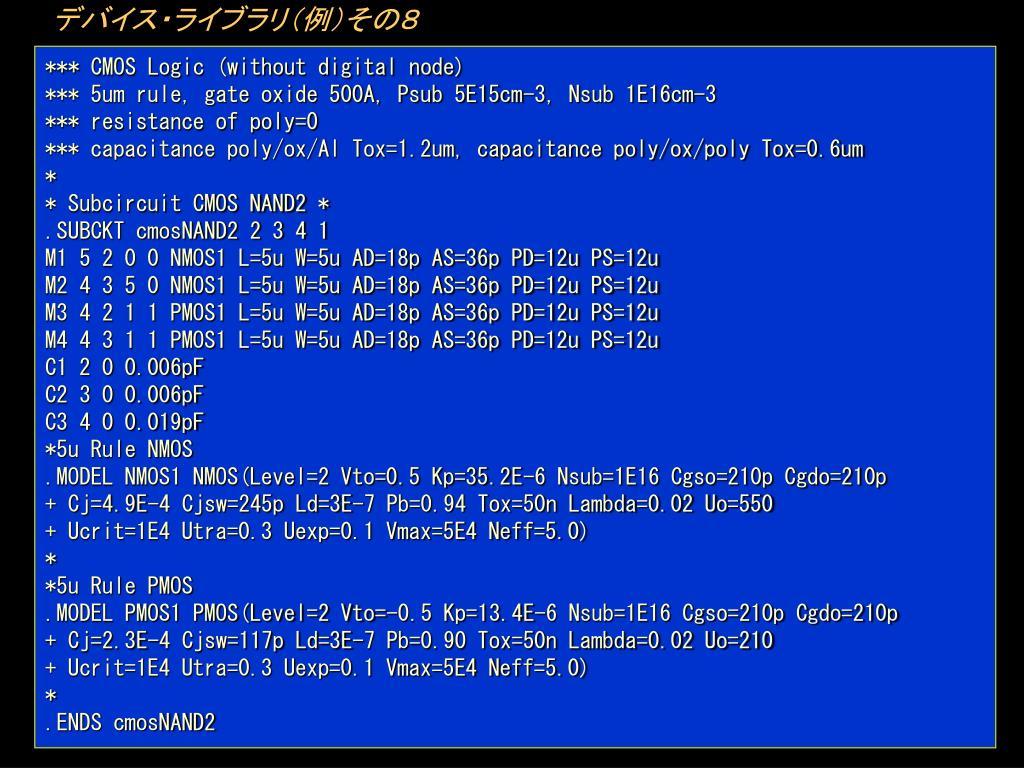

  10. デバイス・ライブラリ（例）その８ *** CMOS Logic (without digital node) *** 5um rule, gate oxide 500A, Psub 5E15cm-3, Nsub 1E16cm-3 *** resistance of poly=0 *** capacitance poly/ox/Al Tox=1.2um, capacitance poly/ox/poly Tox=0.6um * * Subcircuit CMOS NAND2 * .SUBCKT cmosNAND2 2 3 4 1 M1 5 2 0 0 NMOS1 L=5u W=5u AD=18p AS=36p PD=12u PS=12u M2 4 3 5 0 NMOS1 L=5u W=5u AD=18p AS=36p PD=12u PS=12u M3 4 2 1 1 PMOS1 L=5u W=5u AD=18p AS=36p PD=12u PS=12u M4 4 3 1 1 PMOS1 L=5u W=5u AD=18p AS=36p PD=12u PS=12u C1 2 0 0.006pF C2 3 0 0.006pF C3 4 0 0.019pF *5u Rule NMOS .MODEL NMOS1 NMOS(Level=2 Vto=0.5 Kp=35.2E-6 Nsub=1E16 Cgso=210p Cgdo=210p + Cj=4.9E-4 Cjsw=245p Ld=3E-7 Pb=0.94 Tox=50n Lambda=0.02 Uo=550 + Ucrit=1E4 Utra=0.3 Uexp=0.1 Vmax=5E4 Neff=5.0) * *5u Rule PMOS .MODEL PMOS1 PMOS(Level=2 Vto=-0.5 Kp=13.4E-6 Nsub=1E16 Cgso=210p Cgdo=210p + Cj=2.3E-4 Cjsw=117p Ld=3E-7 Pb=0.90 Tox=50n Lambda=0.02 Uo=210 + Ucrit=1E4 Utra=0.3 Uexp=0.1 Vmax=5E4 Neff=5.0) * .ENDS cmosNAND2

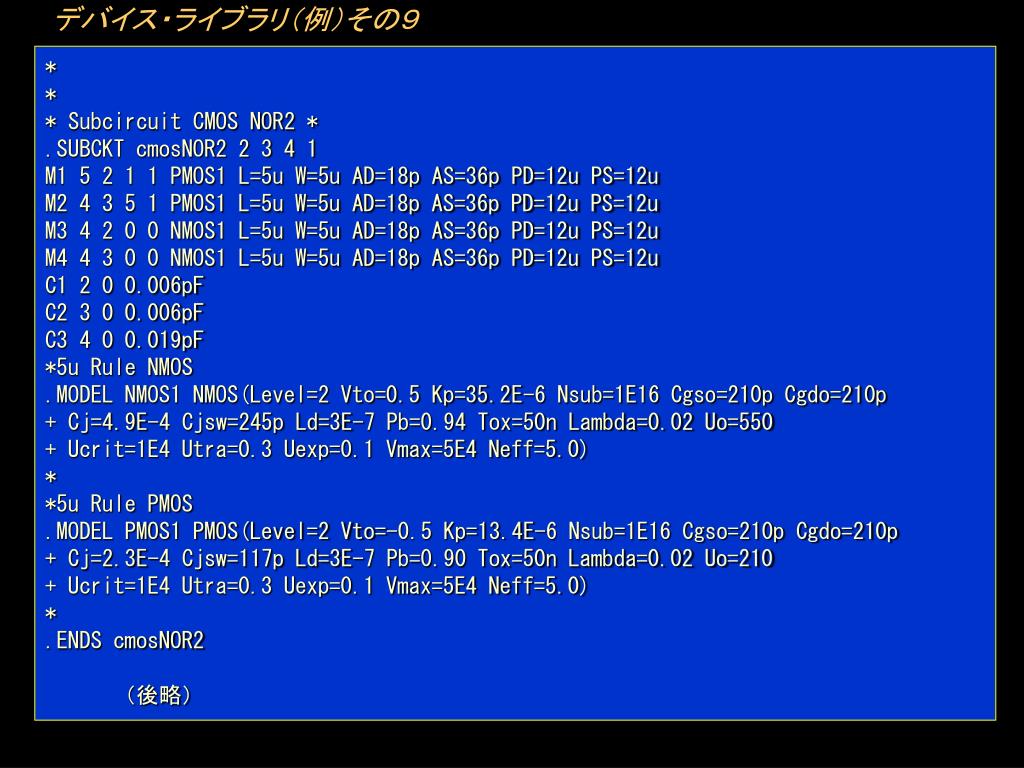

  11. デバイス・ライブラリ（例）その９ * * * Subcircuit CMOS NOR2 * .SUBCKT cmosNOR2 2 3 4 1 M1 5 2 1 1 PMOS1 L=5u W=5u AD=18p AS=36p PD=12u PS=12u M2 4 3 5 1 PMOS1 L=5u W=5u AD=18p AS=36p PD=12u PS=12u M3 4 2 0 0 NMOS1 L=5u W=5u AD=18p AS=36p PD=12u PS=12u M4 4 3 0 0 NMOS1 L=5u W=5u AD=18p AS=36p PD=12u PS=12u C1 2 0 0.006pF C2 3 0 0.006pF C3 4 0 0.019pF *5u Rule NMOS .MODEL NMOS1 NMOS(Level=2 Vto=0.5 Kp=35.2E-6 Nsub=1E16 Cgso=210p Cgdo=210p + Cj=4.9E-4 Cjsw=245p Ld=3E-7 Pb=0.94 Tox=50n Lambda=0.02 Uo=550 + Ucrit=1E4 Utra=0.3 Uexp=0.1 Vmax=5E4 Neff=5.0) * *5u Rule PMOS .MODEL PMOS1 PMOS(Level=2 Vto=-0.5 Kp=13.4E-6 Nsub=1E16 Cgso=210p Cgdo=210p + Cj=2.3E-4 Cjsw=117p Ld=3E-7 Pb=0.90 Tox=50n Lambda=0.02 Uo=210 + Ucrit=1E4 Utra=0.3 Uexp=0.1 Vmax=5E4 Neff=5.0) * .ENDS cmosNOR2 　　　（後略）

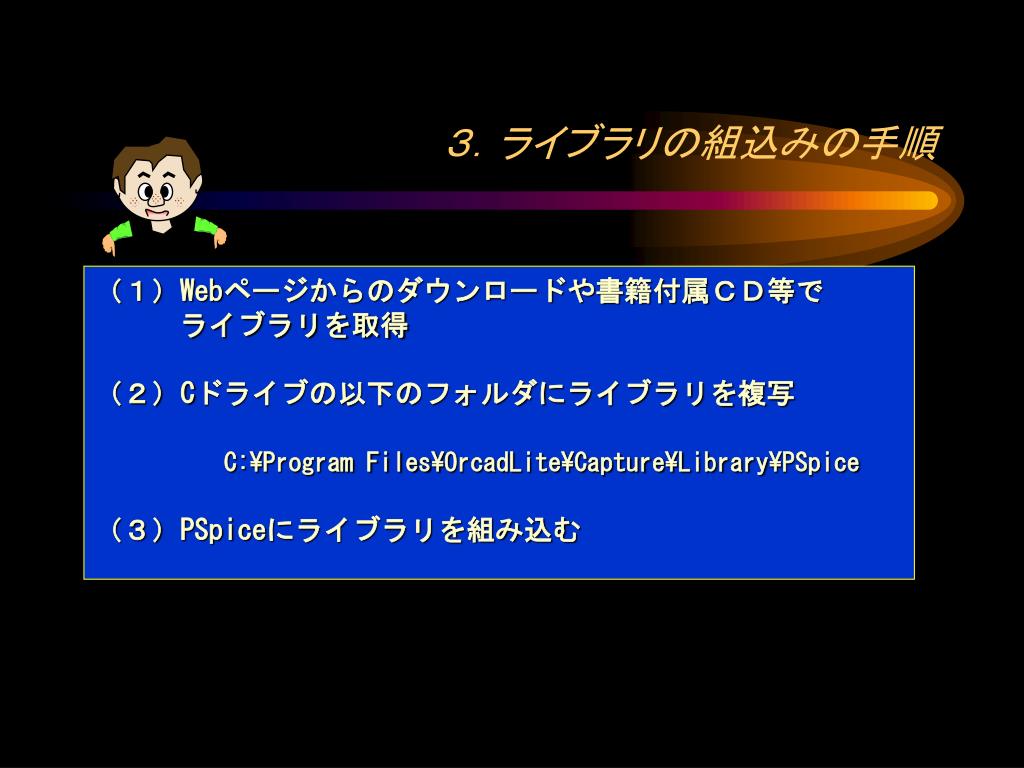

  12. ３．ライブラリの組込みの手順 （１）Webページからのダウンロードや書籍付属ＣＤ等で ライブラリを取得 （２）Cドライブの以下のフォルダにライブラリを複写 C:\Program Files\OrcadLite\Capture\Library\PSpice （３）PSpiceにライブラリを組み込む　　　　　　

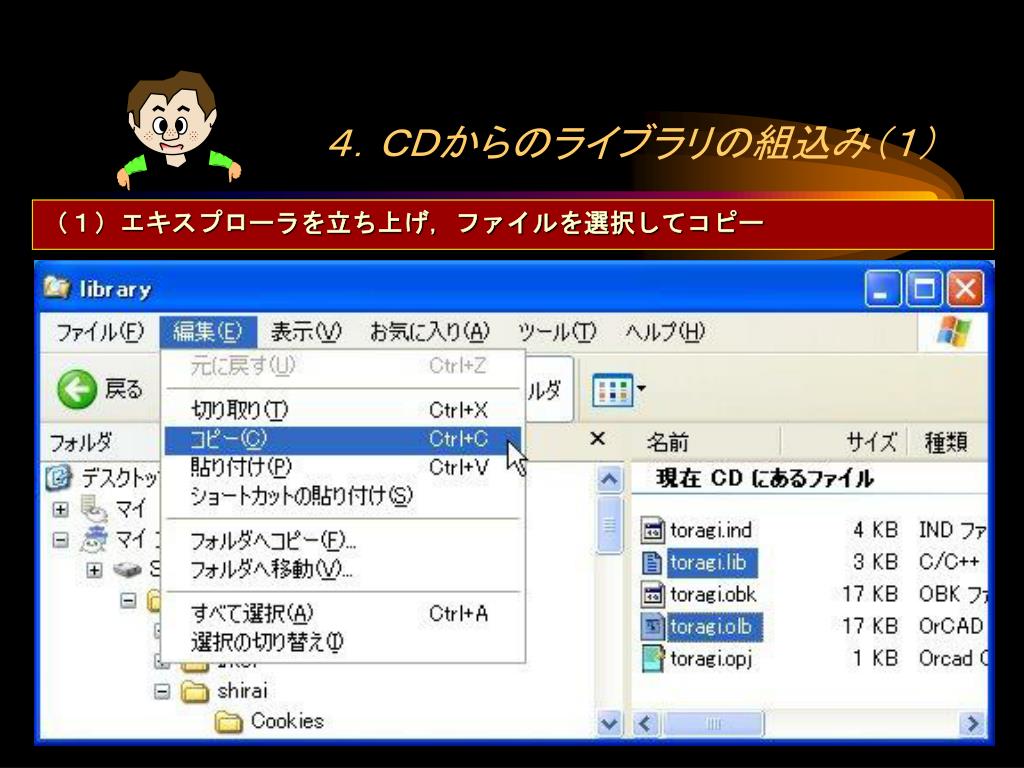

  13. ４．ＣＤからのライブラリの組込み（１） （１）エキスプローラを立ち上げ，ファイルを選択してコピー　　　　　

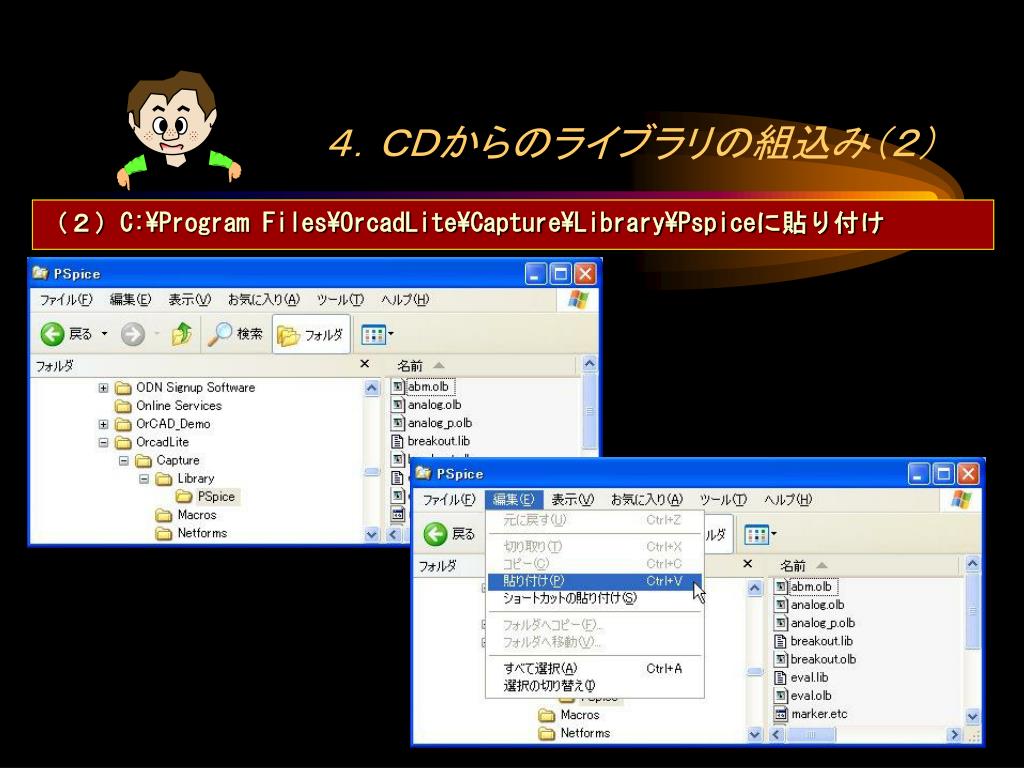

  14. ４．ＣＤからのライブラリの組込み（２） （２）C:\Program Files\OrcadLite\Capture\Library\Pspiceに貼り付け

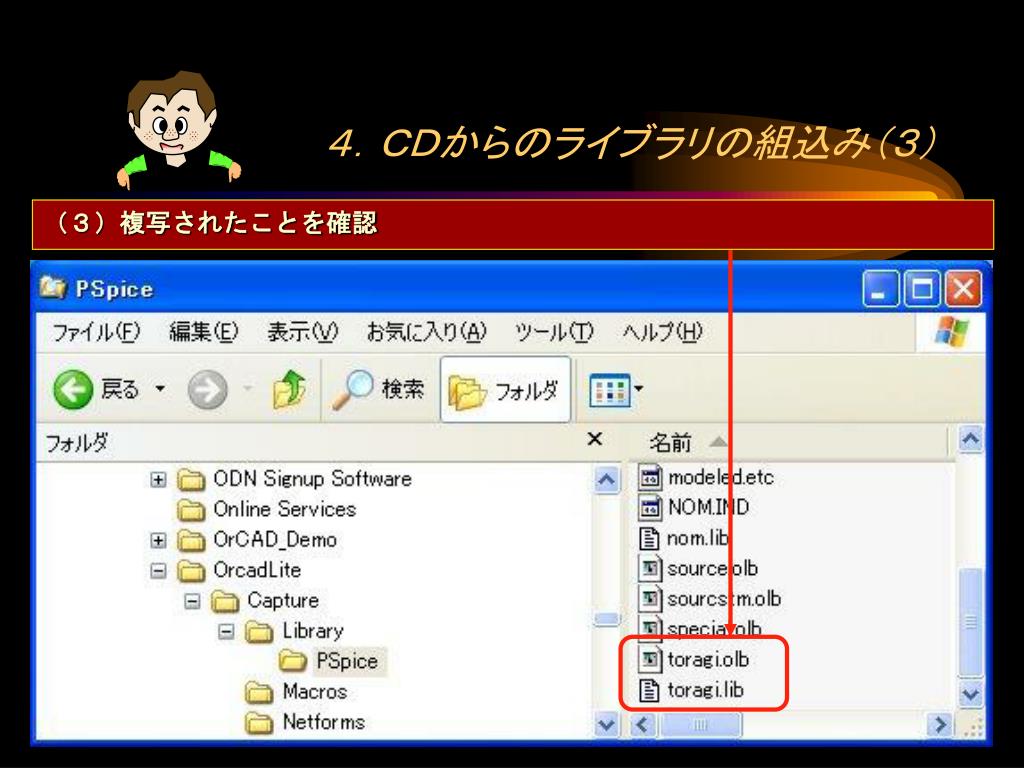

  15. ４．ＣＤからのライブラリの組込み（３） （３）複写されたことを確認

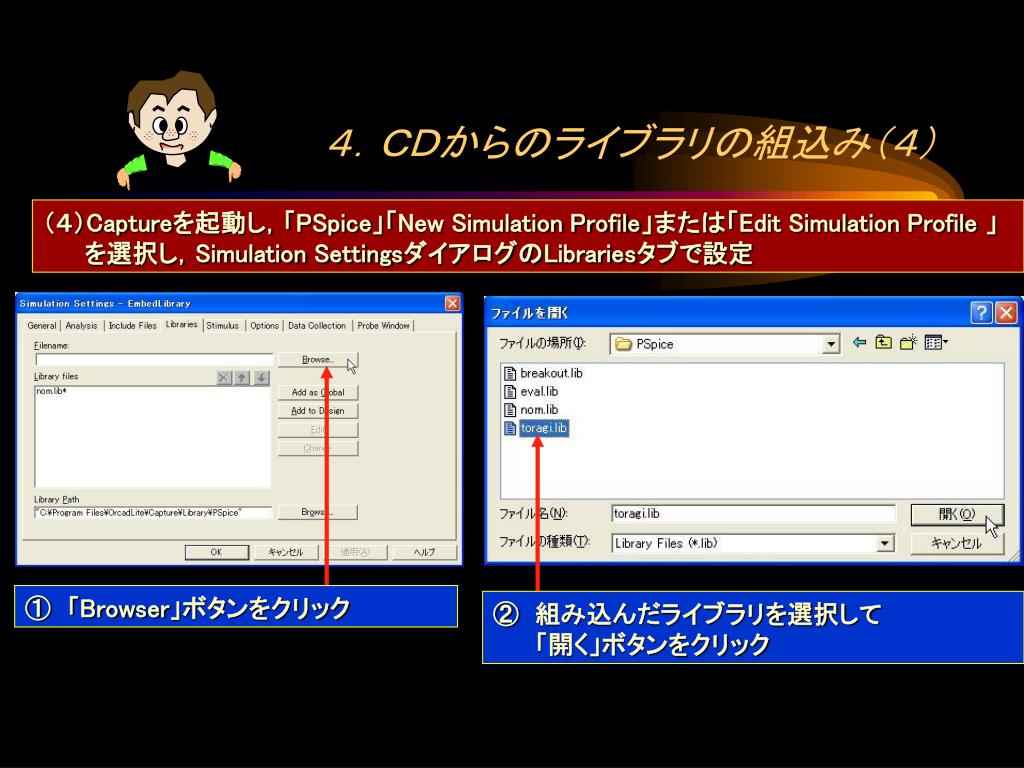

  16. ４．ＣＤからのライブラリの組込み（４） （４）Captureを起動し，「PSpice」「New Simulation Profile」または「Edit Simulation Profile 」を選択し，Simulation SettingsダイアログのLibrariesタブで設定 ① 「Browser」ボタンをクリック ② 組み込んだライブラリを選択して 「開く」ボタンをクリック

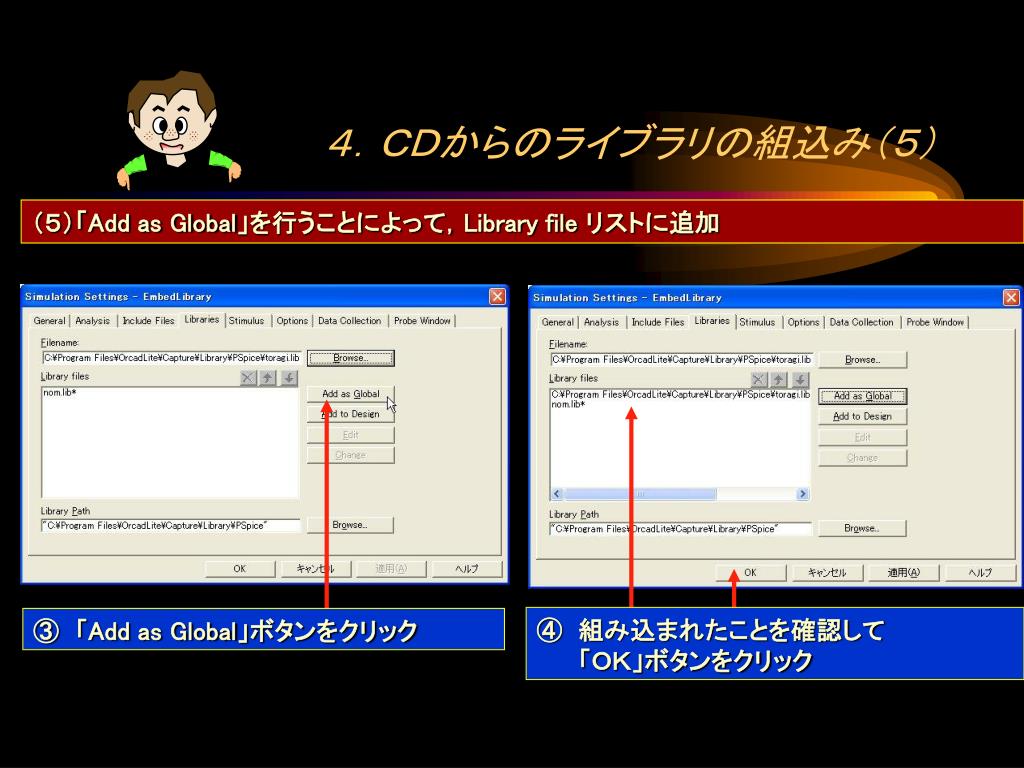

  17. ４．ＣＤからのライブラリの組込み（５） （５）「Add as Global」を行うことによって，Library file リストに追加 ④ 組み込まれたことを確認して 「ＯＫ」ボタンをクリック ③ 「Add as Global」ボタンをクリック

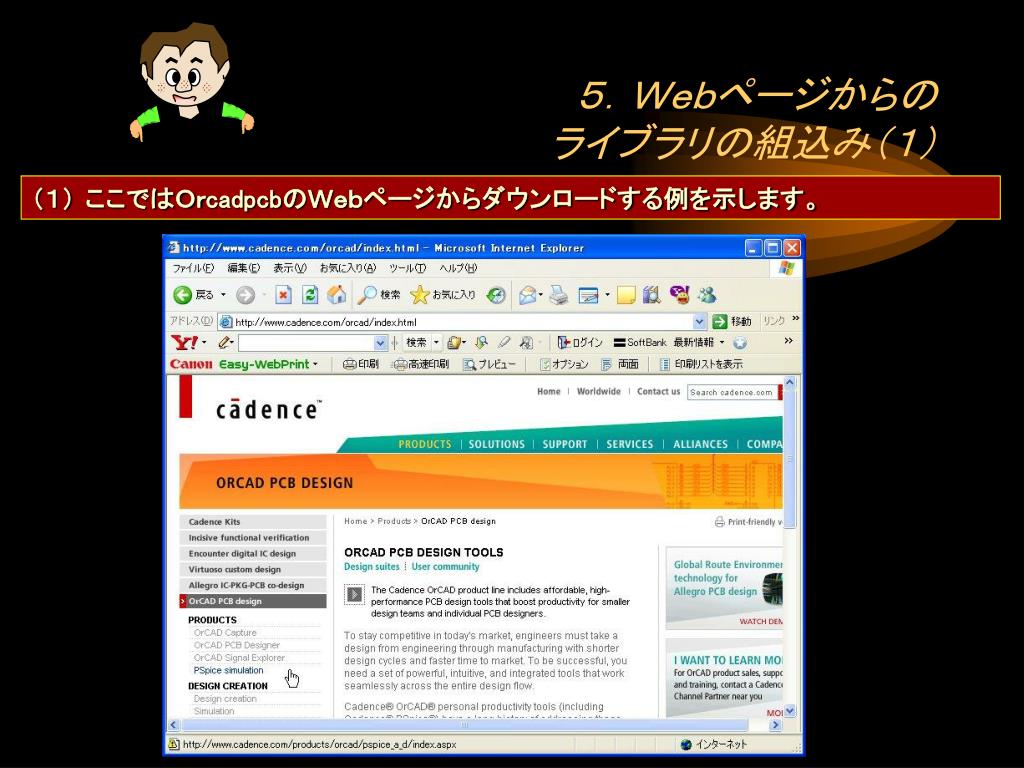

  18. ５．Ｗｅｂページからのライブラリの組込み（１）５．Ｗｅｂページからのライブラリの組込み（１） （１） ここではＯｒcadpcbのＷｅｂページからダウンロードする例を示します。

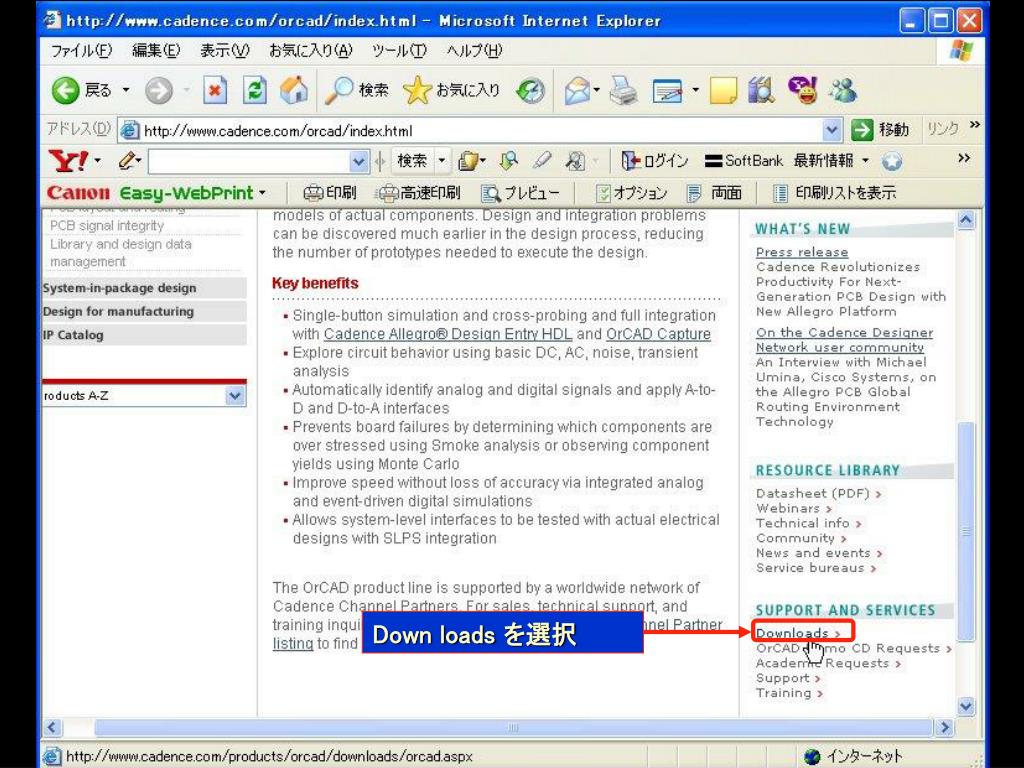

  19. Down loads を選択

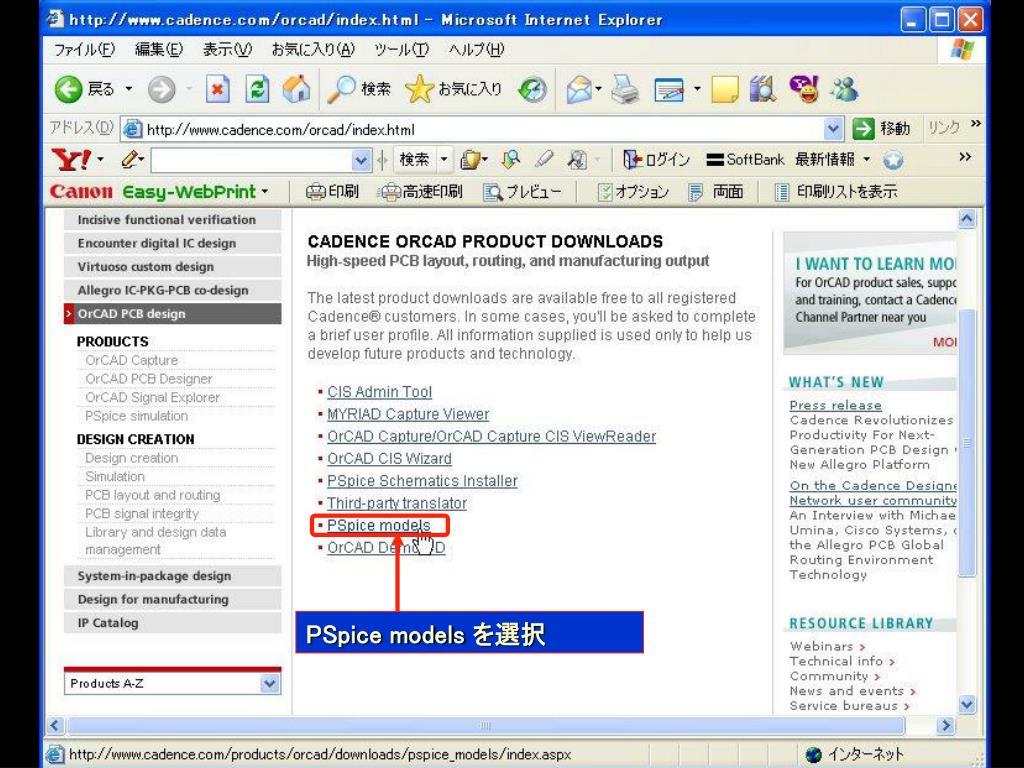

  20. PSpice models を選択

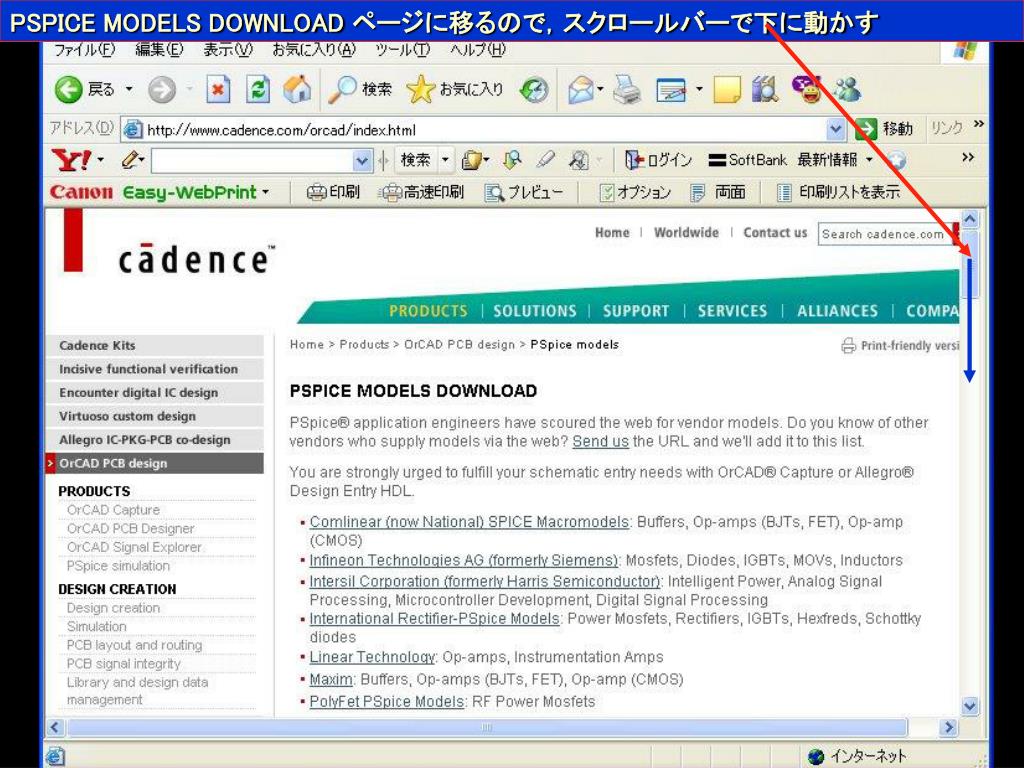

  21. PSPICE MODELS DOWNLOAD ページに移るので，スクロールバーで下に動かす

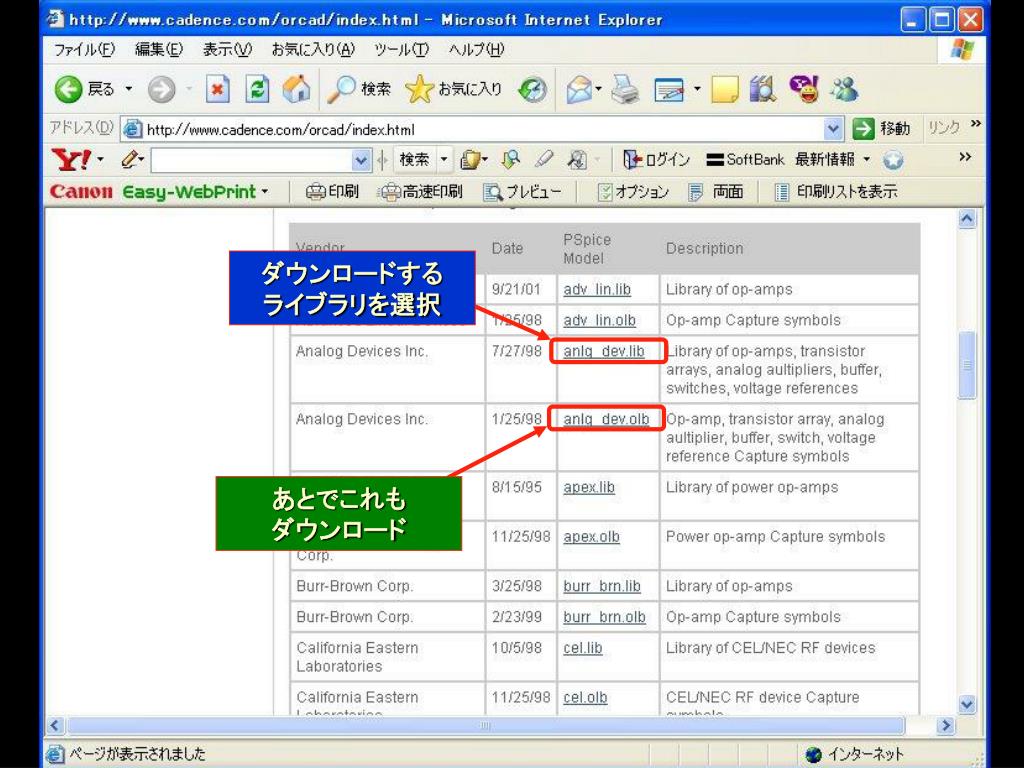

  22. ダウンロードする ライブラリを選択 あとでこれも ダウンロード

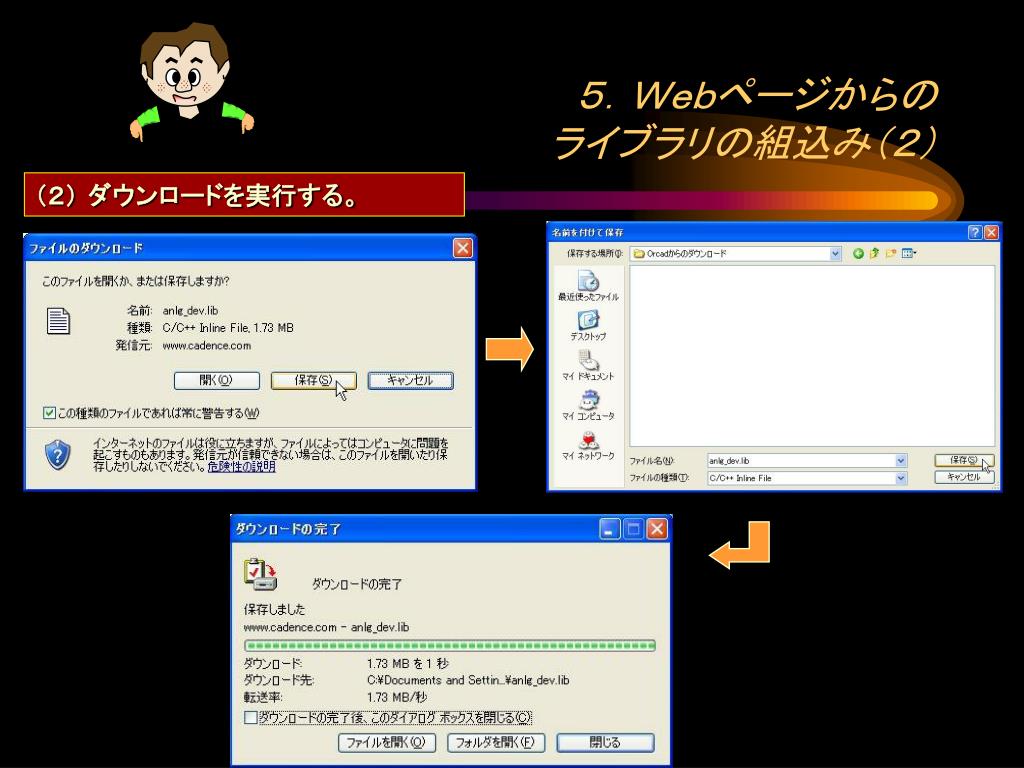

  23. ５．Ｗｅｂページからのライブラリの組込み（２）５．Ｗｅｂページからのライブラリの組込み（２） （２） ダウンロードを実行する。

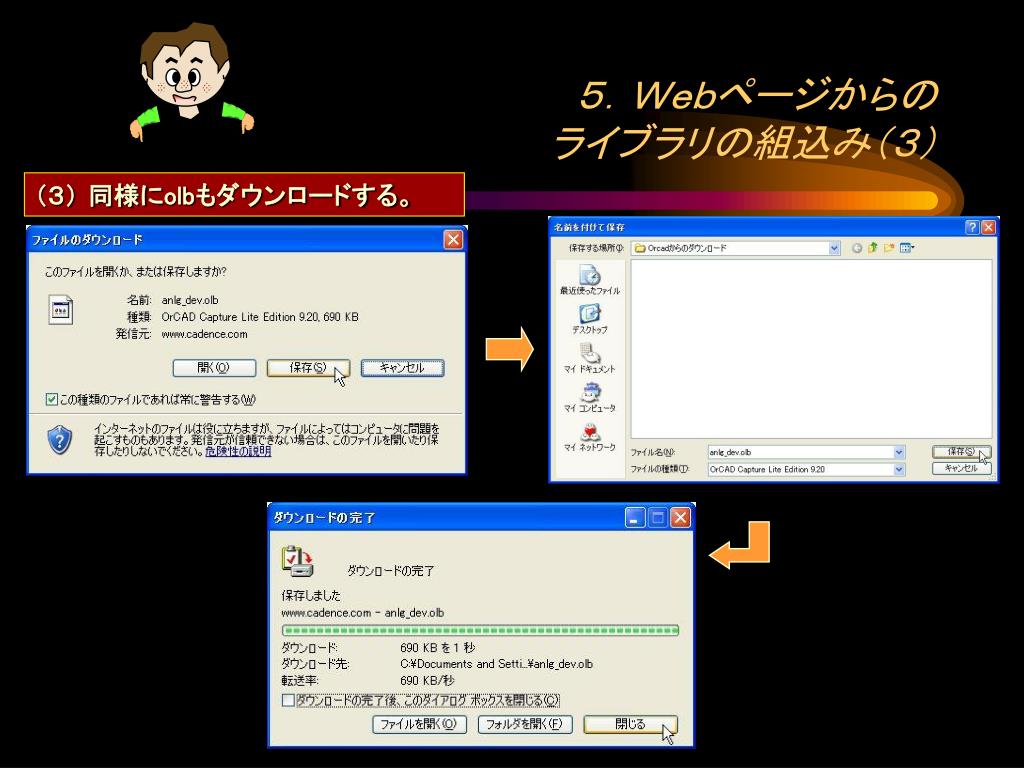

  24. ５．Ｗｅｂページからのライブラリの組込み（３）５．Ｗｅｂページからのライブラリの組込み（３） （３） 同様にolbもダウンロードする。

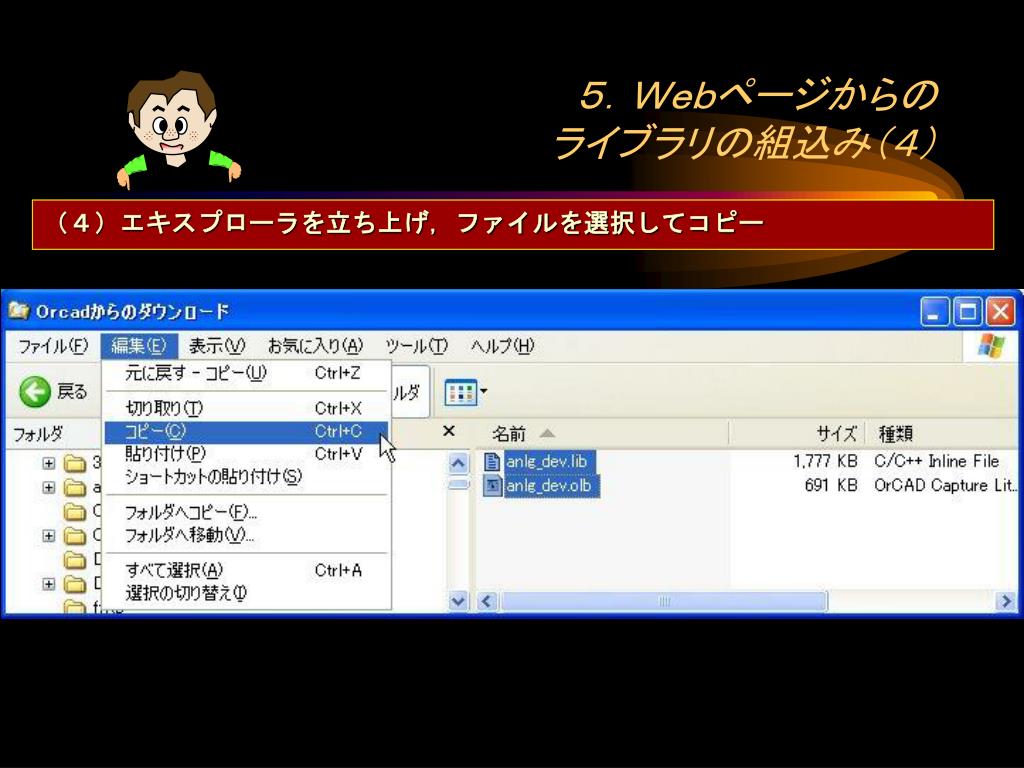

  25. ５．Ｗｅｂページからのライブラリの組込み（４）５．Ｗｅｂページからのライブラリの組込み（４） （４）エキスプローラを立ち上げ，ファイルを選択してコピー　　　　　

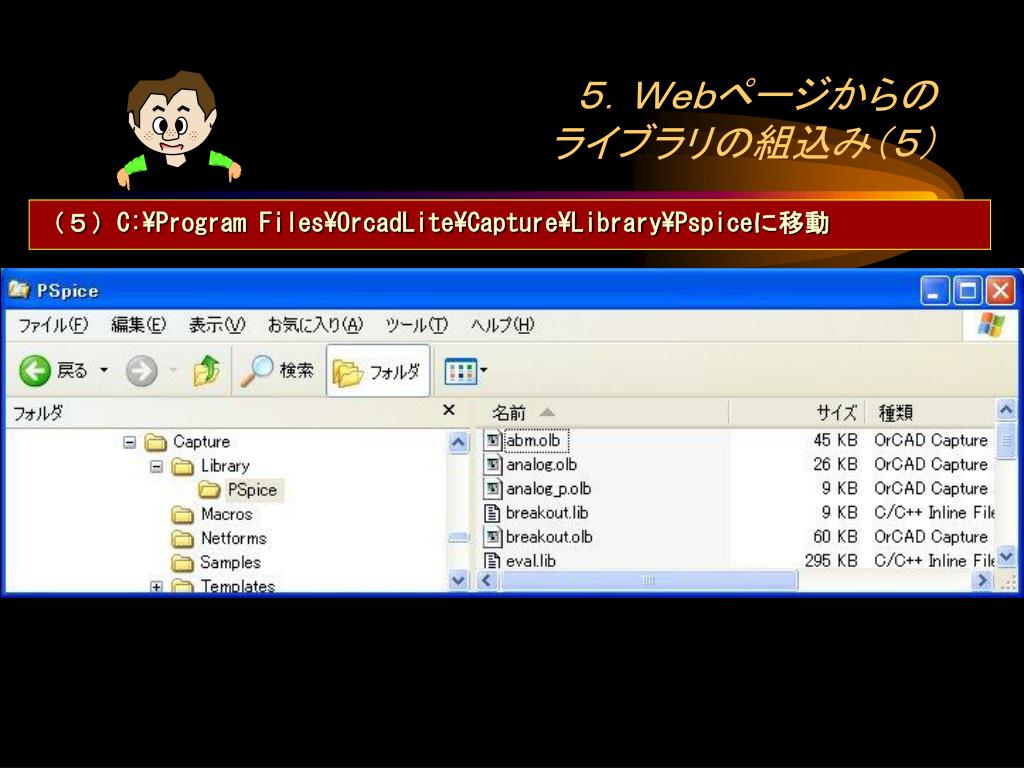

  26. ５．Ｗｅｂページからのライブラリの組込み（５）５．Ｗｅｂページからのライブラリの組込み（５） （５）C:\Program Files\OrcadLite\Capture\Library\Pspiceに移動

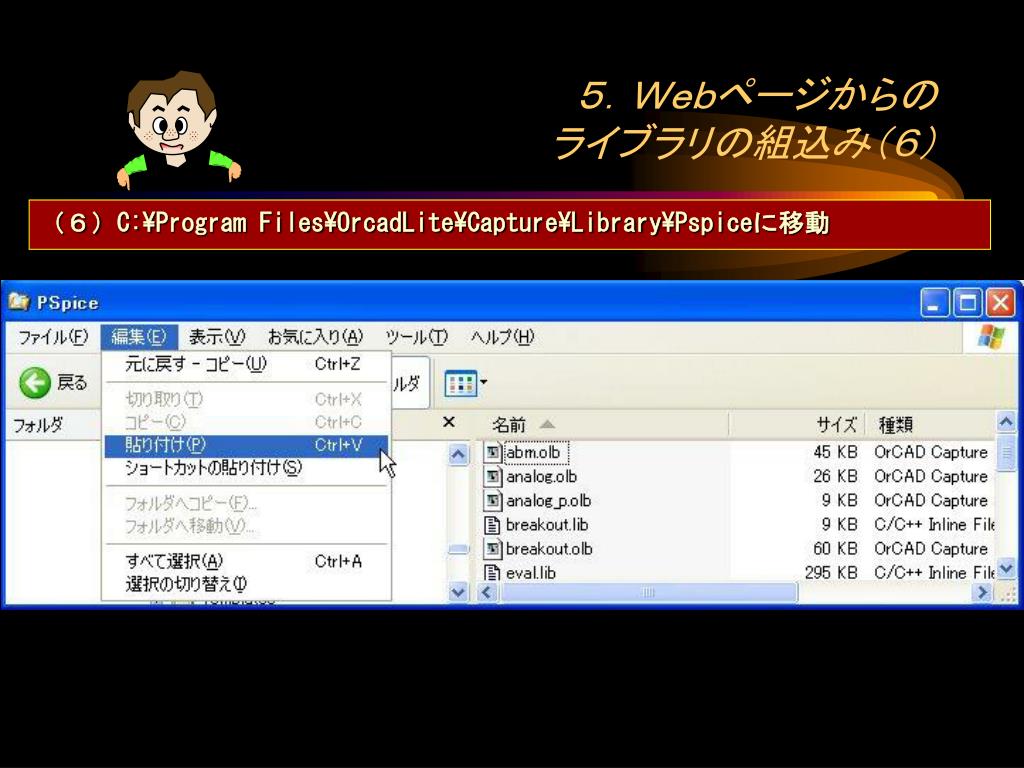

  27. ５．Ｗｅｂページからのライブラリの組込み（６）５．Ｗｅｂページからのライブラリの組込み（６） （６）C:\Program Files\OrcadLite\Capture\Library\Pspiceに移動

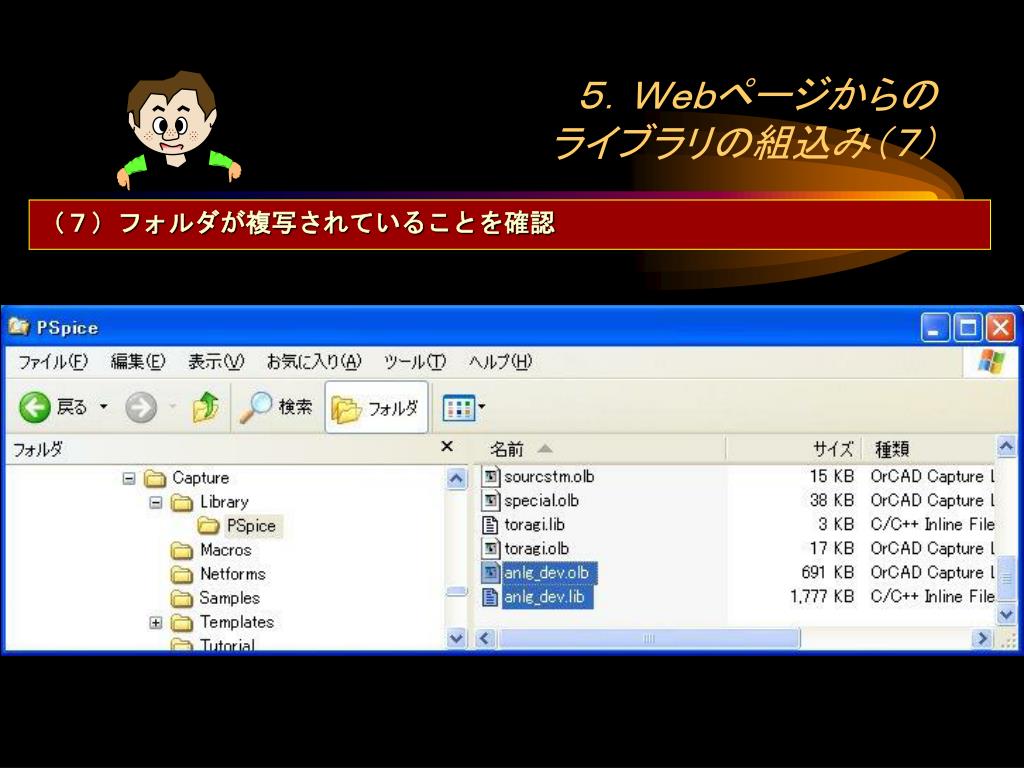

  28. ５．Ｗｅｂページからのライブラリの組込み（７）５．Ｗｅｂページからのライブラリの組込み（７） （７）フォルダが複写されていることを確認

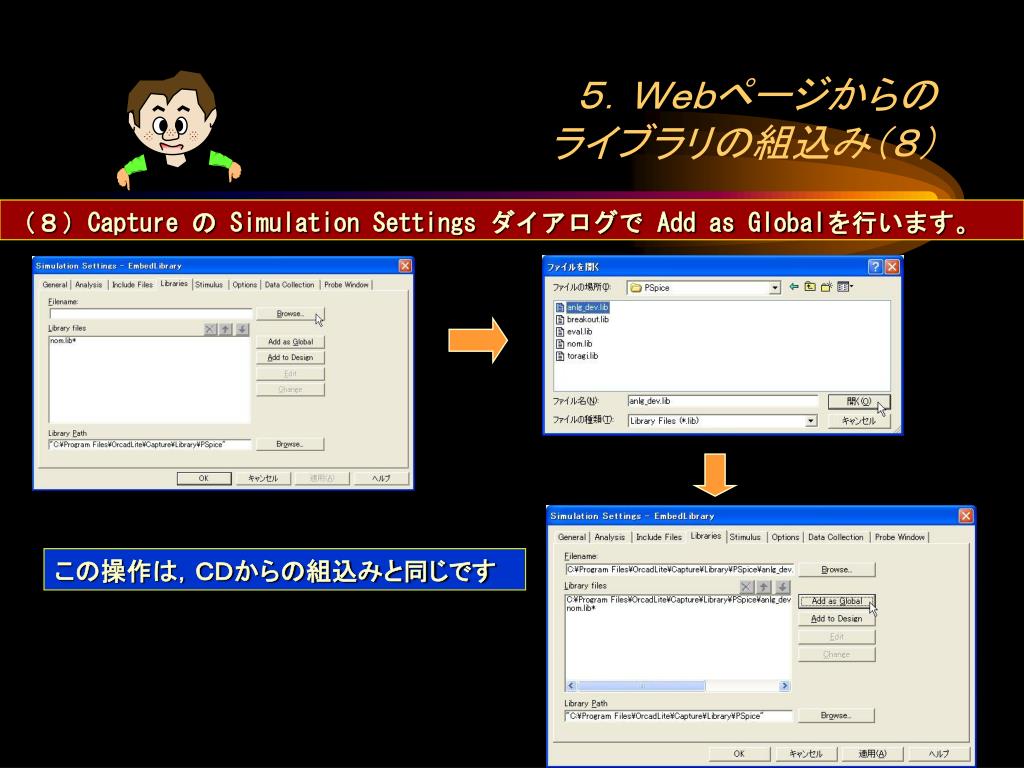

  29. ５．Ｗｅｂページからのライブラリの組込み（８）５．Ｗｅｂページからのライブラリの組込み（８） （８）Capture の Simulation Settings ダイアログで Add as Globalを行います。 この操作は，ＣＤからの組込みと同じです
