MasterCAM讲稿 第三章第三节:Curve & Surface昆氏曲面及曲面修整

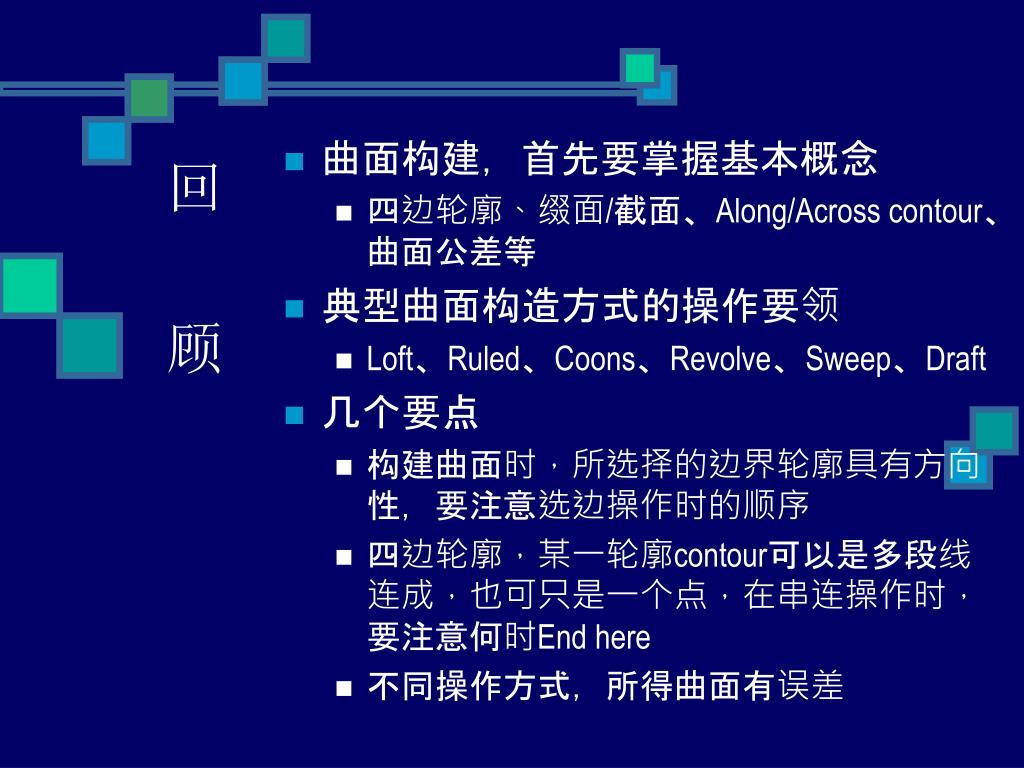

回顾 • 曲面构建，首先要掌握基本概念 • 四边轮廓、缀面/截面、Along/Across contour、曲面公差等 • 典型曲面构造方式的操作要领 • Loft、Ruled、Coons、Revolve、Sweep、Draft • 几个要点 • 构建曲面时，所选择的边界轮廓具有方向性，要注意选边操作时的顺序 • 四边轮廓，某一轮廓contour可以是多段线连成，也可只是一个点，在串连操作时，要注意何时End here • 不同操作方式，所得曲面有误差

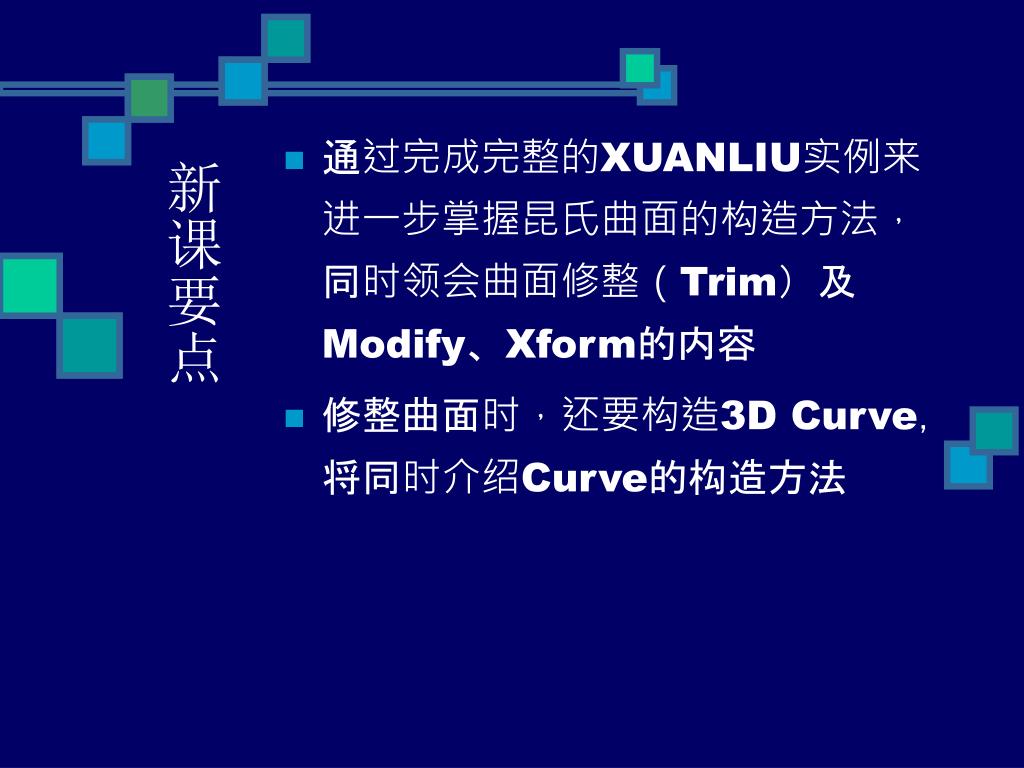

新课要点 • 通过完成完整的XUANLIU实例来进一步掌握昆氏曲面的构造方法，同时领会曲面修整（Trim）及Modify、Xform的内容 • 修整曲面时，还要构造3D Curve，将同时介绍Curve的构造方法

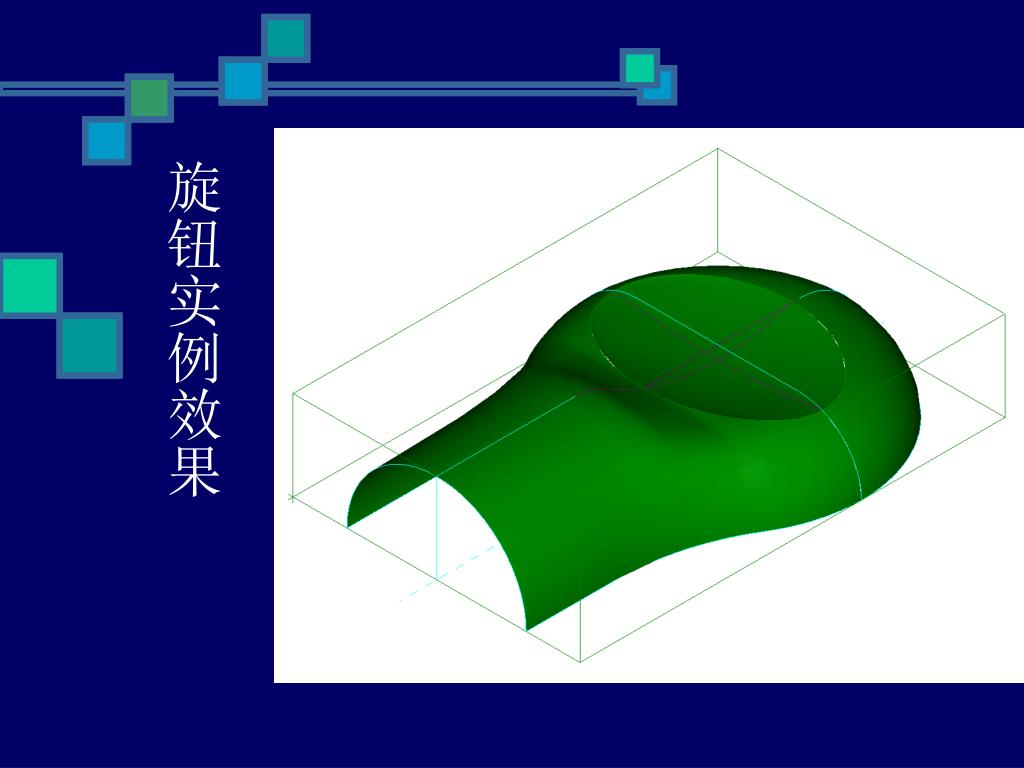

旋钮实例效果

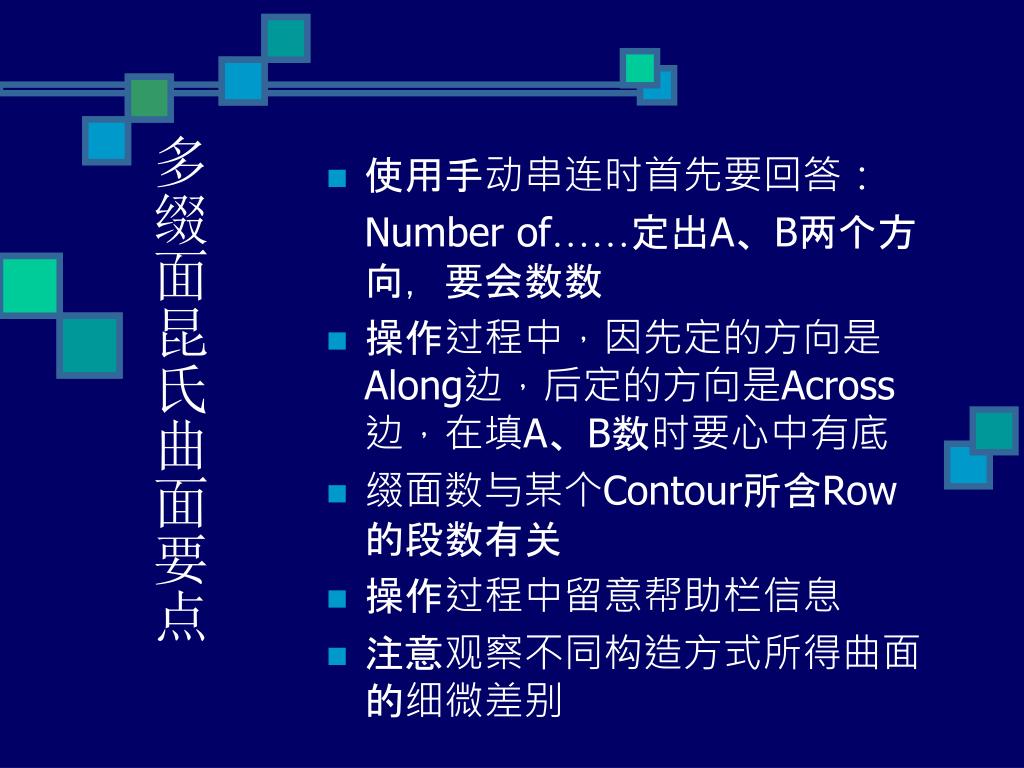

多缀面昆氏曲面要点 • 使用手动串连时首先要回答： Number of……定出A、B两个方向，要会数数 • 操作过程中，因先定的方向是Along边，后定的方向是Across边，在填A、B数时要心中有底 • 缀面数与某个Contour所含Row的段数有关 • 操作过程中留意帮助栏信息 • 注意观察不同构造方式所得曲面的细微差别

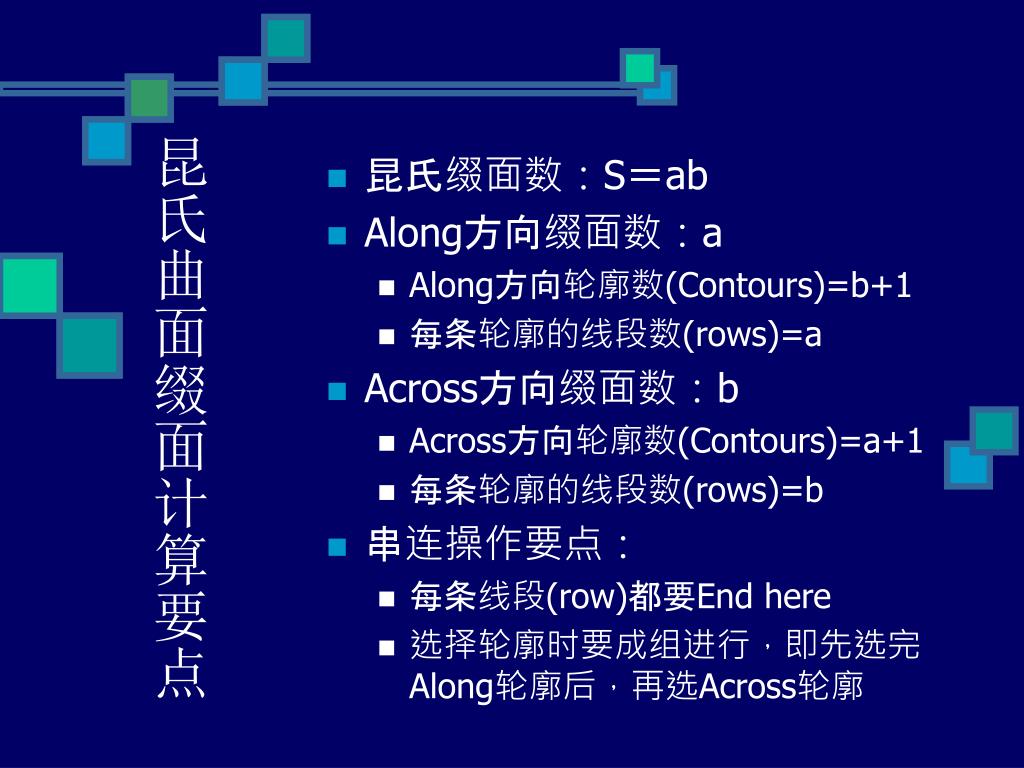

昆氏曲面缀面计算要点 • 昆氏缀面数：S＝ab • Along方向缀面数：a • Along方向轮廓数(Contours)=b+1 • 每条轮廓的线段数(rows)=a • Across方向缀面数：b • Across方向轮廓数(Contours)=a+1 • 每条轮廓的线段数(rows)=b • 串连操作要点： • 每条线段(row)都要End here • 选择轮廓时要成组进行，即先选完Along轮廓后，再选Across轮廓

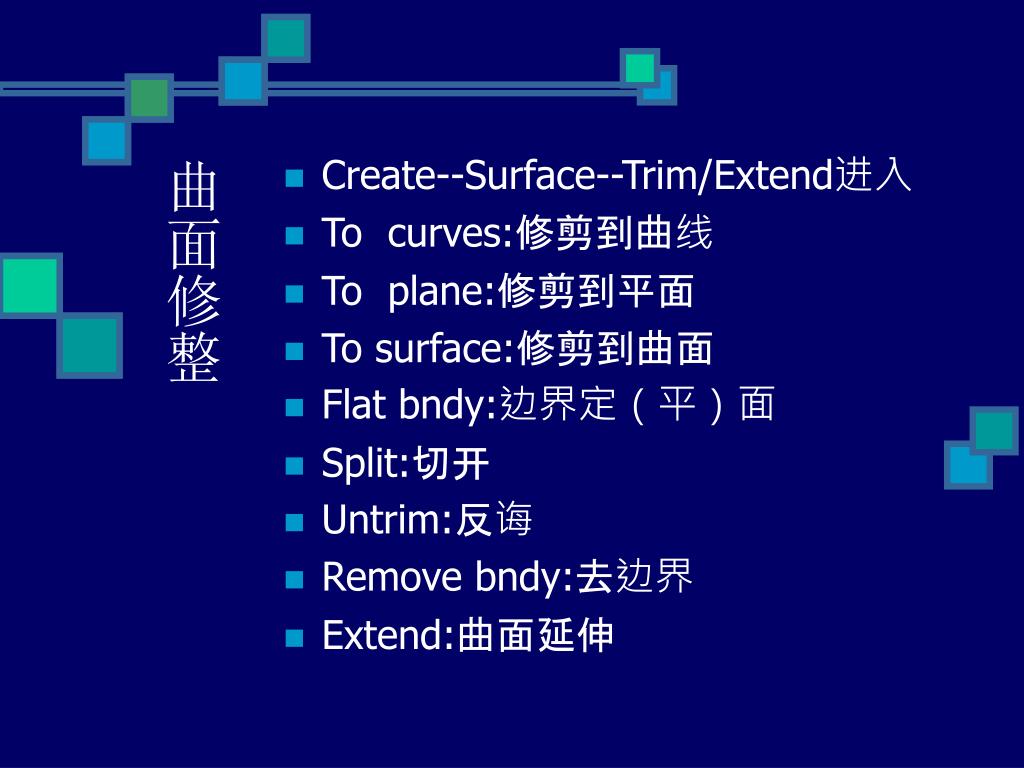

曲面修整 • Create--Surface--Trim/Extend进入 • To curves:修剪到曲线 • To plane:修剪到平面 • To surface:修剪到曲面 • Flat bndy:边界定（平）面 • Split:切开 • Untrim:反诲 • Remove bndy:去边界 • Extend:曲面延伸

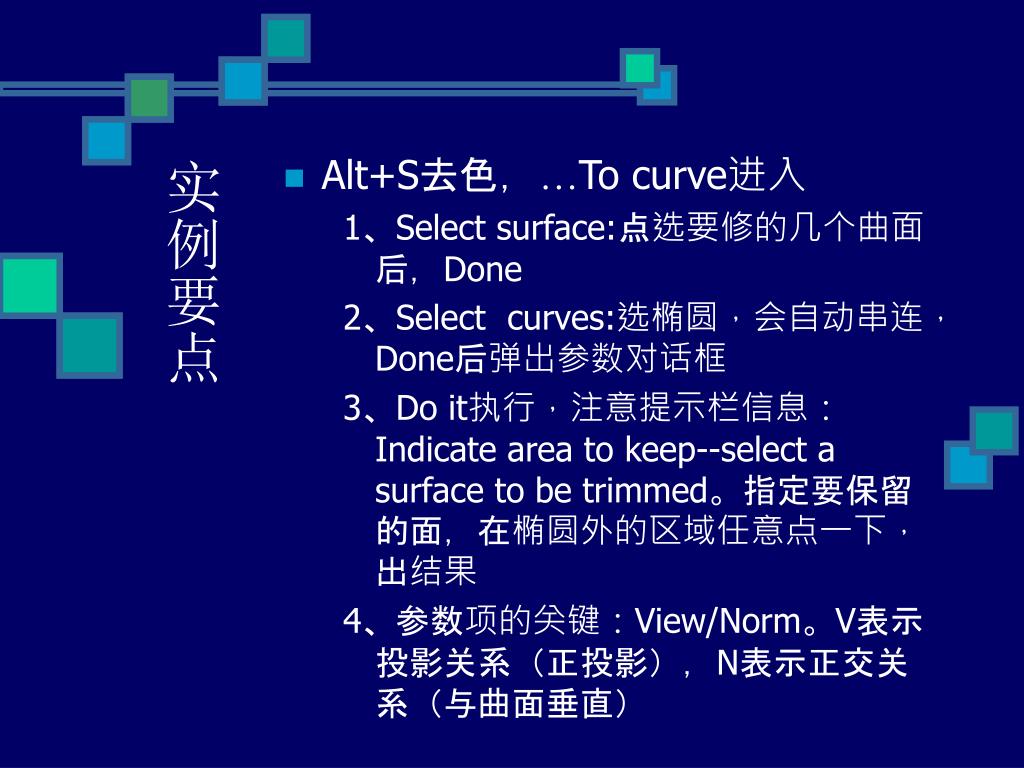

实例要点 • Alt+S去色，…To curve进入 1、Select surface:点选要修的几个曲面后，Done 2、Select curves:选椭圆，会自动串连，Done后弹出参数对话框 3、Do it执行，注意提示栏信息：Indicate area to keep--select a surface to be trimmed。指定要保留的面，在椭圆外的区域任意点一下，出结果 4、参数项的关键：View/Norm。V表示投影关系（正投影），N表示正交关系（与曲面垂直）

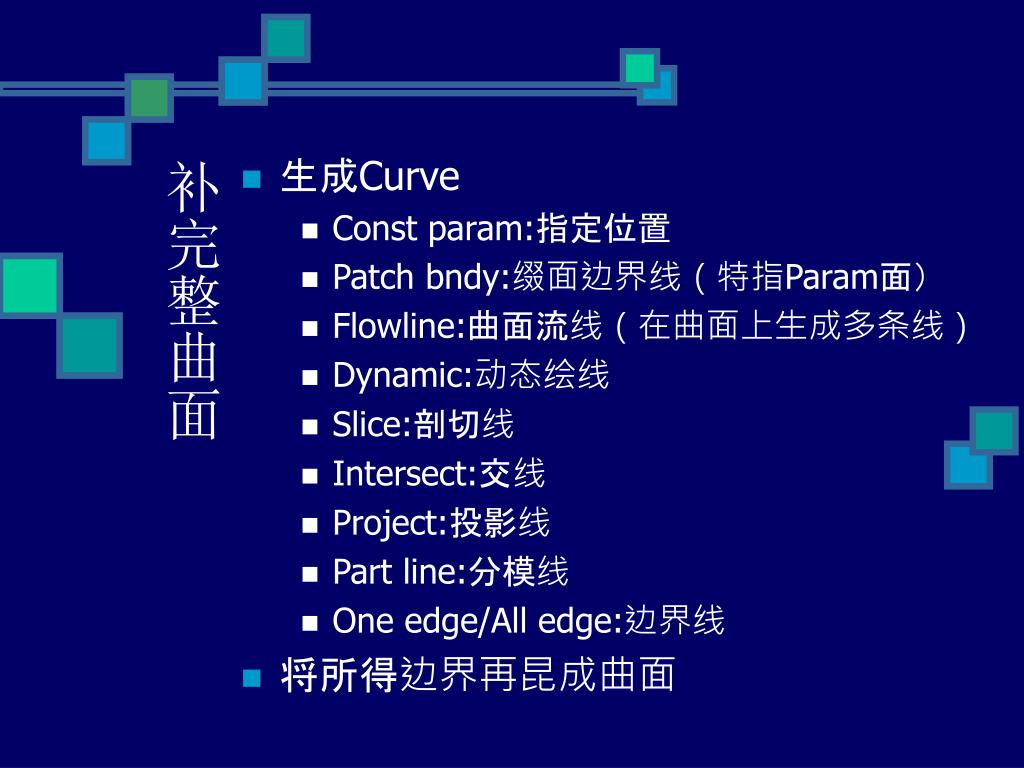

补完整曲面 • 生成Curve • Const param:指定位置 • Patch bndy:缀面边界线（特指Param面） • Flowline:曲面流线（在曲面上生成多条线） • Dynamic:动态绘线 • Slice:剖切线 • Intersect:交线 • Project:投影线 • Part line:分模线 • One edge/All edge:边界线 • 将所得边界再昆成曲面
