回路記述早分かり 計算機工学特論　スライド電気電子工学専攻　　修士１年　弓仲研究室 07801614 　　　　河西良介

論理合成前提の主な回路記述 • assign文による組み合わせ回路 • functionによる組み合わせ回路 • always文による順序回路 • 下位モジュール呼び出し＊always組み合わせ、taskによる回路記述も可だが、一般的ではない。

assign文による組み合わせ回路 • assign文：論理演算や算術回路等で１行で記述できる回路の場合に用いる＊assign→継続的代入常駆動、値の保持ができない（保持できる例：ＤＦＦ）よって、代入される左辺にはwire宣言したネット型のみセレクタ 2入力NAND 桁上がり信号加算回路 carry a d0 =9 sum dout b d1 sel Cnt10 [3:0] assign sum = a + b; assign na = ~( in1 & in2 ); assign dout = (sel==1) ? d1: d0; assign carry = (cnt10==4’h9);

function文による組み合わせ回路 • function文：条件分岐を含むような「複雑」な回路の時に用いる　　　→functionブロックは関数の定義部分なので実体を書く必要がある＊「名前の接続」はfunction文には無い　ので引数の並びの順番は大切 2 to 4 デコーダ＊if,case文はfunction内で記述する。　モジュール宣言直後等は文法エラー din dout [0] [0] [1] [2] [1] [3]

always文による順序回路 • ラッチやフリップフロップ等の順序回路をalways文で表現する例１レジスタ型ビット数無し宣言 DFF Q D クロック立上がりで入力ＤにQを代入 CK

always文による順序回路２ resが１ならqは０を代入例２ 4bit binary counter それ以外ならqへ+1 ４ CK res

2 to 4 デコーダ　シミュ結果

計算機工学特論A ３.２.４下位モジュール呼び出し（P.72）～　４.１基本ゲート回路（P.77） 2007/11/21 弓仲研究室　修士１年高橋　靖典

下位モジュール呼び出し 回路の階層構造化一つのモジュールですべてを記述せず、複数の階層に分けて記述するのが一般的回路の階層構造理由・　機能ごとの小ブロックに分割　→　設計・検証の効率が良い・　ブロックの大きさの条件　→　論理合成ツールの実用範囲内・　必要以上の大きさのブロックの論理合成　→　メモリと時間の浪費

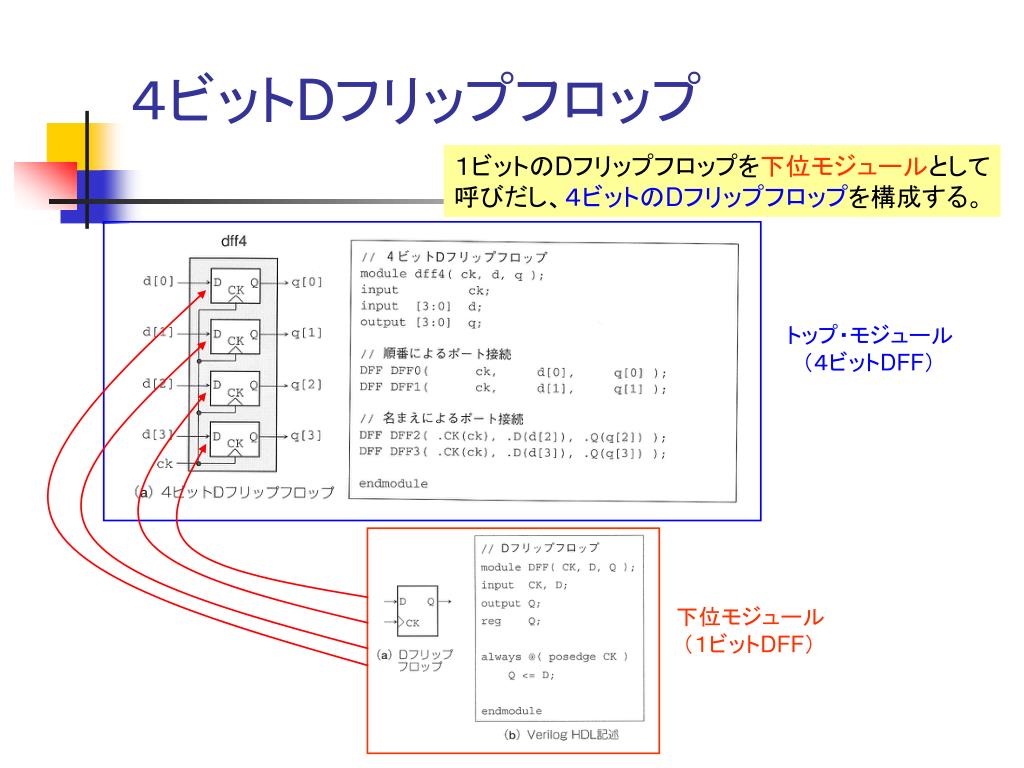

４ビットDフリップフロップ １ビットのDフリップフロップを下位モジュールとして呼びだし、４ビットのDフリップフロップを構成する。トップ・モジュール　（４ビットDFF）下位モジュール（１ビットDFF）

下位モジュールの呼び出し方法 「Quartus II 7.2 Web Edition」でのシミュレーション方法プロジェクトウィザードで、あらかじめ用意した「Verilog HDL File」を追加することができる ① ② Verilog HDL Fileが追加された

モジュール名インスタンス名　（ポート・リスト）　；モジュール名インスタンス名　（ポート・リスト）　；例）　　　DFFDFF0( ck, d[0], q[0] )　； Verilog HDLでの記述方法モジュールの呼び出し同一モジュールを複数呼び出す場合 DFF DFF0( ck, d[0], q[0] ), DFF1( ck, d[1], q[1] ), DFF2( ck, d[2], q[2] ), DFF3( ck, d[3], q[3] ); このように、コンマ（,）で区切って連続して記述する

Verilog HDLでの記述方法 ポートの記述方法 ①　順番によるポート接続 DFFDFF0( ck,d[0],q[0] ) ; 順番の変更不可 ②　名前によるポート接続 .　定義側ポート名　（接続信号） DFFDFF2( .CK(ck),.D(d[2]),.Q(q[2]) ); 順番の変更可能 DFFDFF2( .D(d[2]),.Q(q[2]) ,.CK(ck) ); これでもOK

D Q CK シミュレーション１ビットDFF クロックの立ち上がりで入力信号Dの値を保持する

シミュレーション ４ビットDFF 両方可

シミュレーション（失敗例①） ４ビットDFF 順番によるポート接続では、ポートの順番を間違えるとエラーになる

シミュレーション（失敗例②） ４ビットDFF 接続信号の記述では順番と名前を混在して書くとエラーになる

第４章　組み合わせ回路のHDL記述 プリミティブ・ゲートを用いたゲート回路 Verilog HDLには、あらかじめ基本的なゲート回路（プリミティブ・ゲート）が用意されている AND、NAND、OR、NOR、インバータ　など記述方法ゲート・タイプゲート名　（出力信号名,　入力信号名１,　入力信号名２,　・・・　）；例） oror2( out_or2 , in0 , in1 ) ; ※　ポートの記述では、「順番による接続」は使えるが、「名前による接続」は使えない ※　ゲート名を省略することができる

シミュレーション① プリミティブ・ゲートを用いたゲート回路２入力OR回路真理値表

２入力OR回路 真理値表シミュレーション② 論理式を用いたゲート回路 assign出力信号　＝　論理式　；例） assign or2_out ＝ in0|in1 ; 記述方法

4.2.12to1セレクタ 図4.42to1セレクタ 2ビットの2本の信号から一本の選択するセレクタを記述します。 2 in1 2 dout ・仕様２ビットの入力in0とin1をsel信号で選択し2ビットdoutに出力します。 sel=0でin0を、sel=1でin１を選択。 2 in0 sel

条件演算子による2to1セレクタ //条件演算子による2to1セレクタ Module sel2to1_cond( in0 , in1 , sel , dout ); input [1:0] in0 , in1; input sel; output [1:0] dout; assign dout = (sel==1’b1) ? in1: in0; endmodule 条件演算子部分にビット幅の記述が含まれないため、ビット幅の変更を用意に行えます。

AND-ORによる2to1セレクタ //AND-ORによる2to1セレクタ Module sel2to1_andor( in0 , in1 , sel , dout ); input [1:0] in0 , in1; input sel; output [1:0] dout; assign dout [0] = (~sel & in0 [0] ) | (sel & in1 [0] ) ; assign dout [1] = (~sel & in0 [1] ) | (sel & in1 [1] ) ; endmodule 記述から動作を理解しにくく、ビットを分解して記述しているため、ビット幅変更による対応がよくありません。

if文による2to1セレクタ //if文による2to1セレクタ Module sel2to1_if( in0 , in1 , sel , dout ); input [1:0] in0 , in1; input sel; output [1:0] dout; function [1 : 0] select; input [1 : 0] in0, in1; input sel; if ( sel==1’b0 ) select = in0 ; else select = in1; endfunction assign dout = select (in0, in1, sel ); endmodule ・if文はモジュール構成要素ではないので、function内で用いる。・if文では条件式が’x’または’z’ならば偽とみなすため、selが’x’でもin1が選択される。・論理合成語のゲート回路では不定値が伝播するため、HDL記述と論理合成後のゲート回路で、シミュレーション結果が異なることがある。

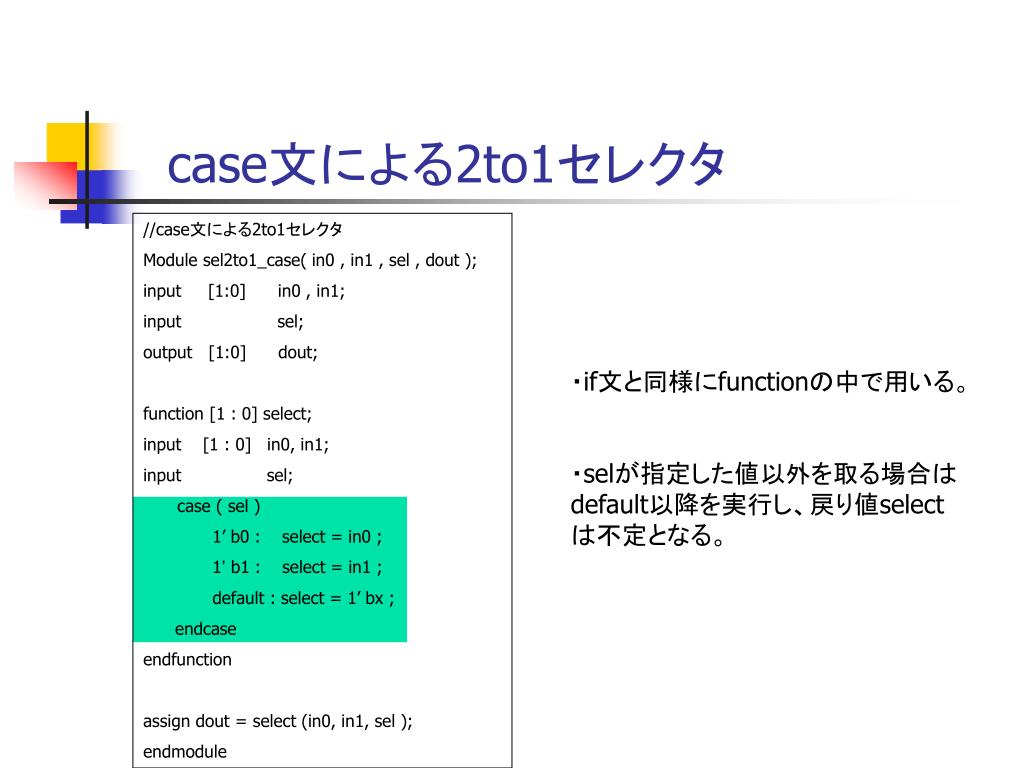

case文による2to1セレクタ //case文による2to1セレクタ Module sel2to1_case( in0 , in1 , sel , dout ); input [1:0] in0 , in1; input sel; output [1:0] dout; function [1 : 0] select; input [1 : 0] in0, in1; input sel; case ( sel ) 1’ b0 : select = in0 ; 1’ b1 : select = in1 ; default : select = 1’ bx ; endcase endfunction assign dout = select (in0, in1, sel ); endmodule ・if文と同様にfunctionの中で用いる。・selが指定した値以外を取る場合はdefault以降を実行し、戻り値selectは不定となる。
