方坯低碳低硅钢水口结瘤的原因分析与控制 张杰新 龙贻菊 （重庆钢铁股份公司炼钢厂）

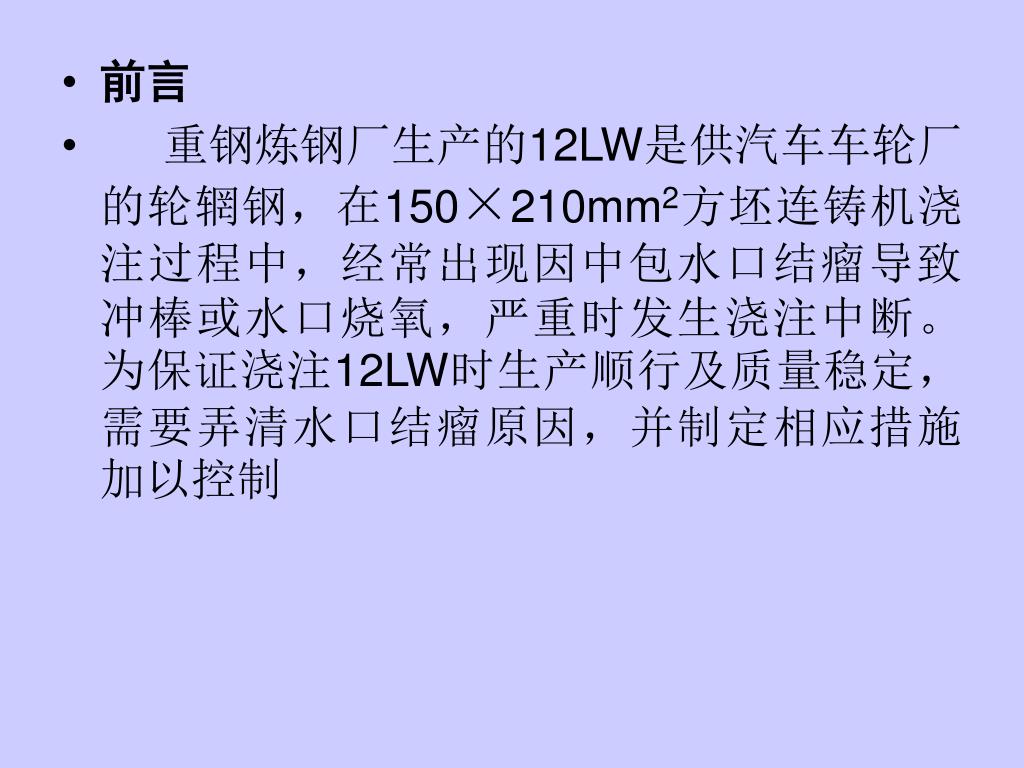

前言 • 重钢炼钢厂生产的12LW是供汽车车轮厂的轮辋钢，在150×210mm2方坯连铸机浇注过程中，经常出现因中包水口结瘤导致冲棒或水口烧氧，严重时发生浇注中断。为保证浇注12LW时生产顺行及质量稳定，需要弄清水口结瘤原因，并制定相应措施加以控制

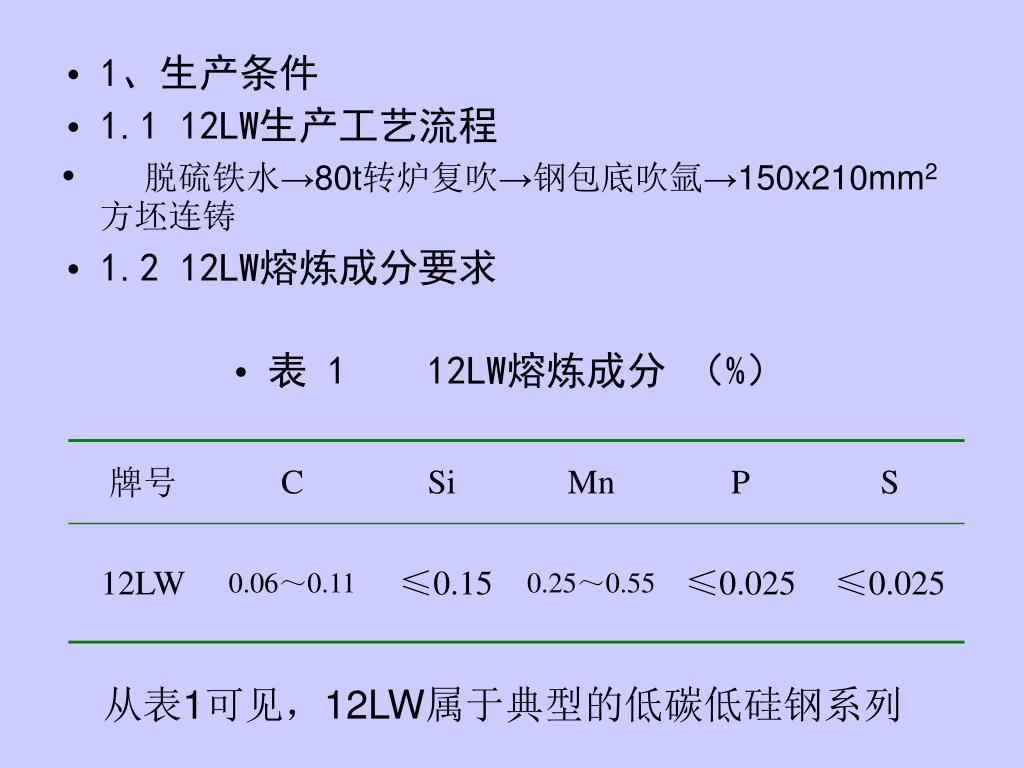

1、生产条件 • 1.1 12LW生产工艺流程 • 脱硫铁水→80t转炉复吹→钢包底吹氩→150x210mm2方坯连铸 • 1.2 12LW熔炼成分要求 • 表 1 12LW熔炼成分 （%） 从表1可见，12LW属于典型的低碳低硅钢系列

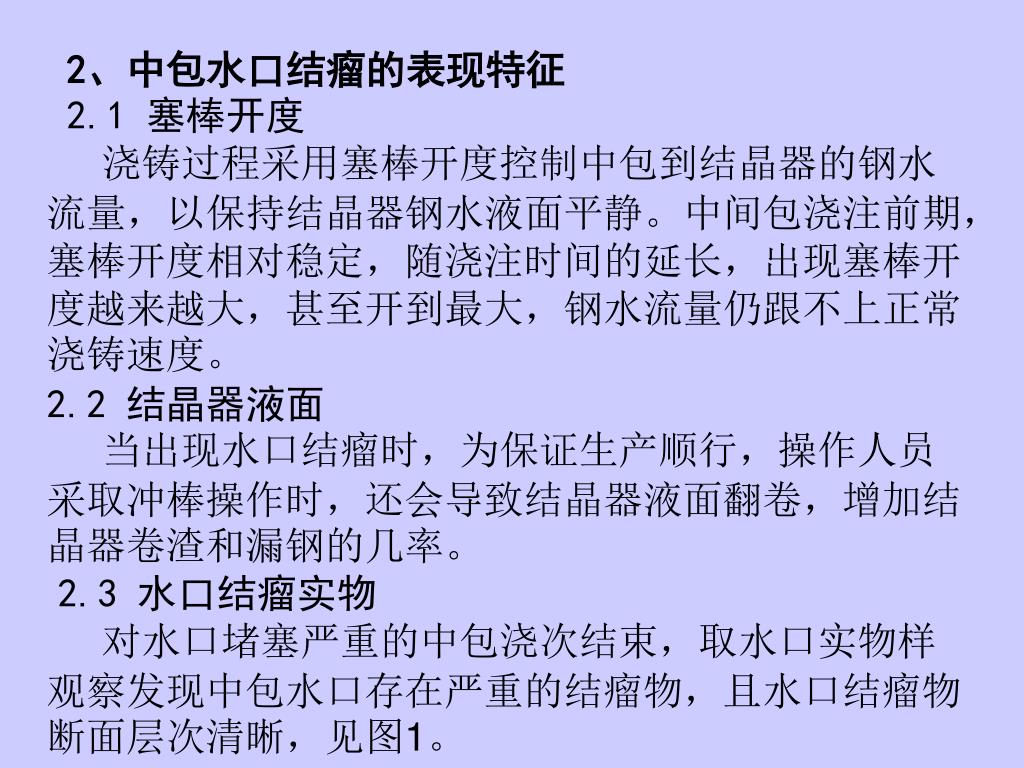

2、中包水口结瘤的表现特征 2.1 塞棒开度 浇铸过程采用塞棒开度控制中包到结晶器的钢水流量，以保持结晶器钢水液面平静。中间包浇注前期，塞棒开度相对稳定，随浇注时间的延长，出现塞棒开度越来越大，甚至开到最大，钢水流量仍跟不上正常浇铸速度。 2.2 结晶器液面 当出现水口结瘤时，为保证生产顺行，操作人员采取冲棒操作时，还会导致结晶器液面翻卷，增加结晶器卷渣和漏钢的几率。 2.3 水口结瘤实物 对水口堵塞严重的中包浇次结束，取水口实物样观察发现中包水口存在严重的结瘤物，且水口结瘤物断面层次清晰，见图1。
3、水口结瘤的相关调查 • 3.1 调查方法 • 由于12LW除碳低、硅低外，锰也较低，钢水中[O]含量相对较高，通常使用Al作脱氧剂。为此，在调查水口结瘤原因时，采取如下方法： • （1）用定氧仪对过程钢水定氧，跟踪脱氧深度； • （2）取中包夹杂物进行金相检验和能谱分析； • （3）对水口结瘤物取样进行电镜扫描分析

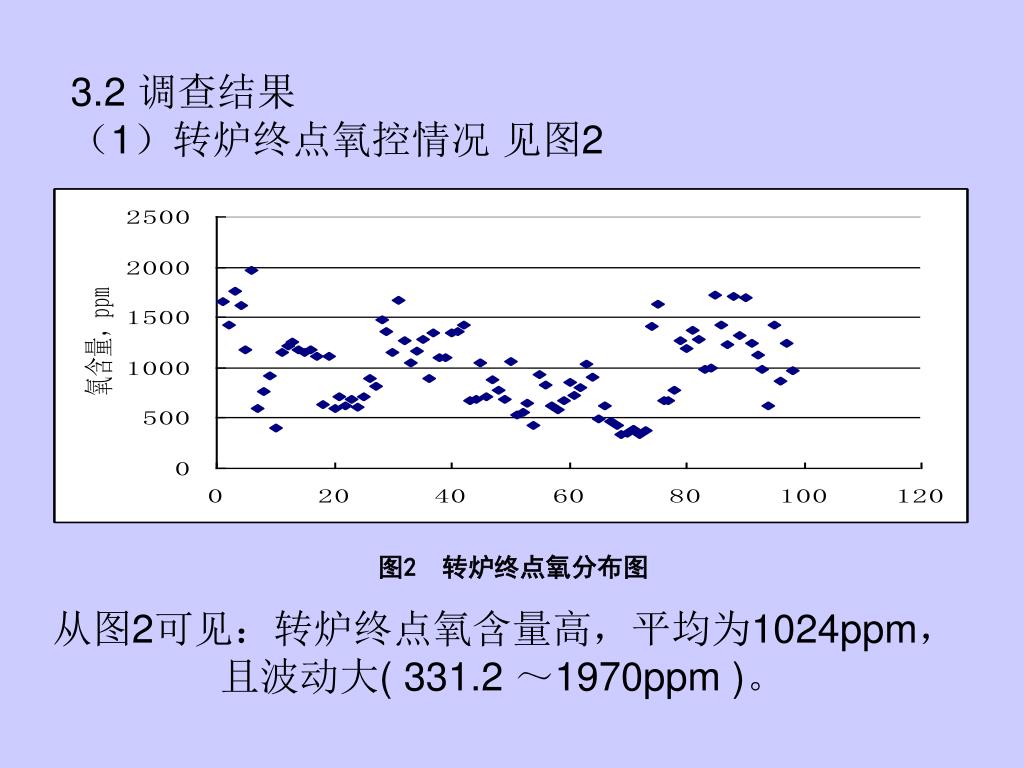

图2 转炉终点氧分布图 3.2 调查结果 （1）转炉终点氧控情况 见图2 从图2可见：转炉终点氧含量高，平均为1024ppm，且波动大( 331.2 ～1970ppm )。
（2）吹氩站进站氧、出站氧与终脱氧喂铝量见： 表2和图3 • 表2 进站氧、出站氧与终脱氧喂铝量情况

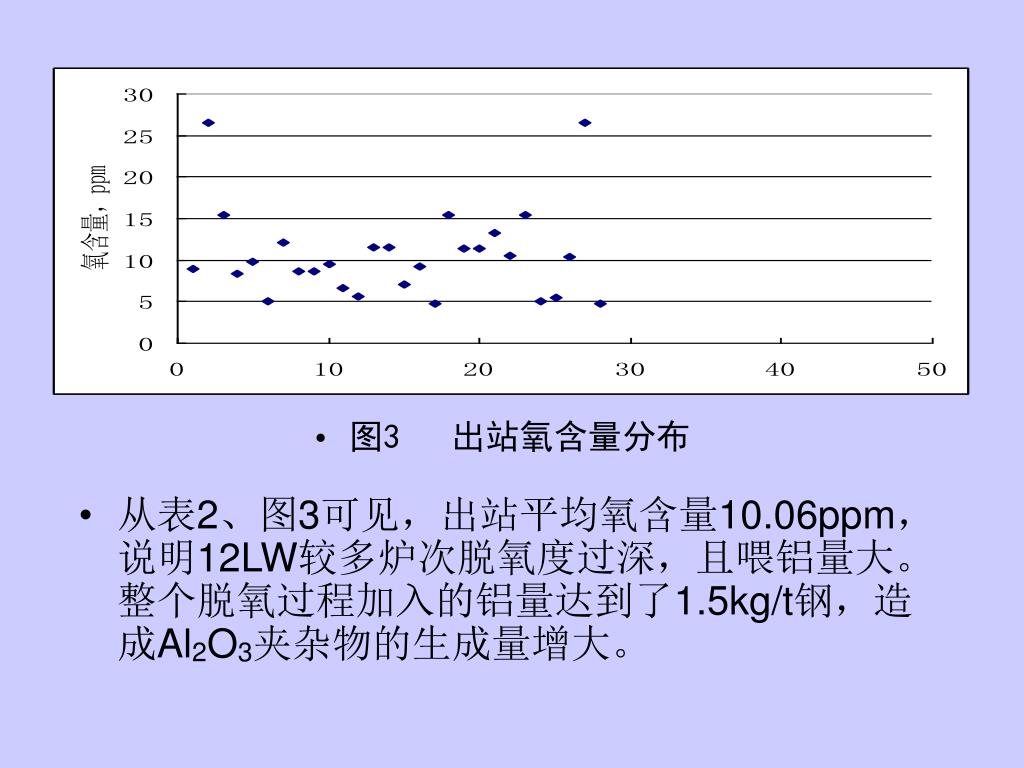

从表2、图3可见，出站平均氧含量10.06ppm，说明12LW较多炉次脱氧度过深，且喂铝量大。整个脱氧过程加入的铝量达到了1.5kg/t钢，造成Al2O3夹杂物的生成量增大。从表2、图3可见，出站平均氧含量10.06ppm，说明12LW较多炉次脱氧度过深，且喂铝量大。整个脱氧过程加入的铝量达到了1.5kg/t钢，造成Al2O3夹杂物的生成量增大。 • 图3 出站氧含量分布

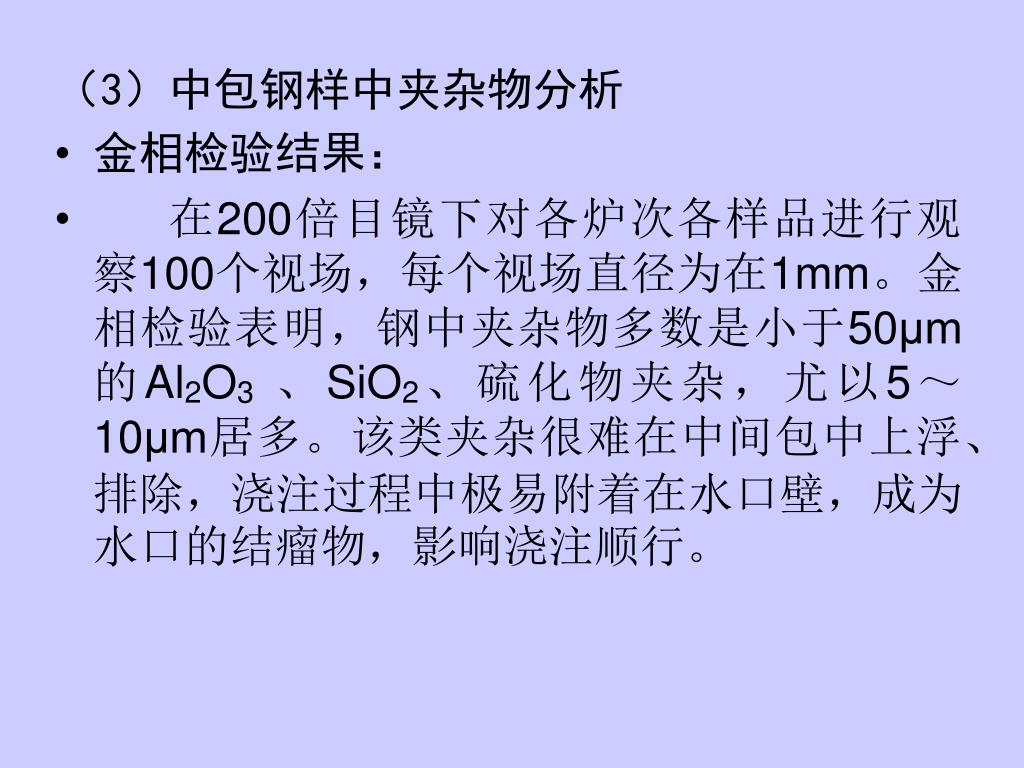

（3）中包钢样中夹杂物分析 • 金相检验结果： • 在200倍目镜下对各炉次各样品进行观察100个视场，每个视场直径为在1mm。金相检验表明，钢中夹杂物多数是小于50μm的Al2O3、SiO2、硫化物夹杂，尤以5～10μm居多。该类夹杂很难在中间包中上浮、排除，浇注过程中极易附着在水口壁，成为水口的结瘤物，影响浇注顺行。

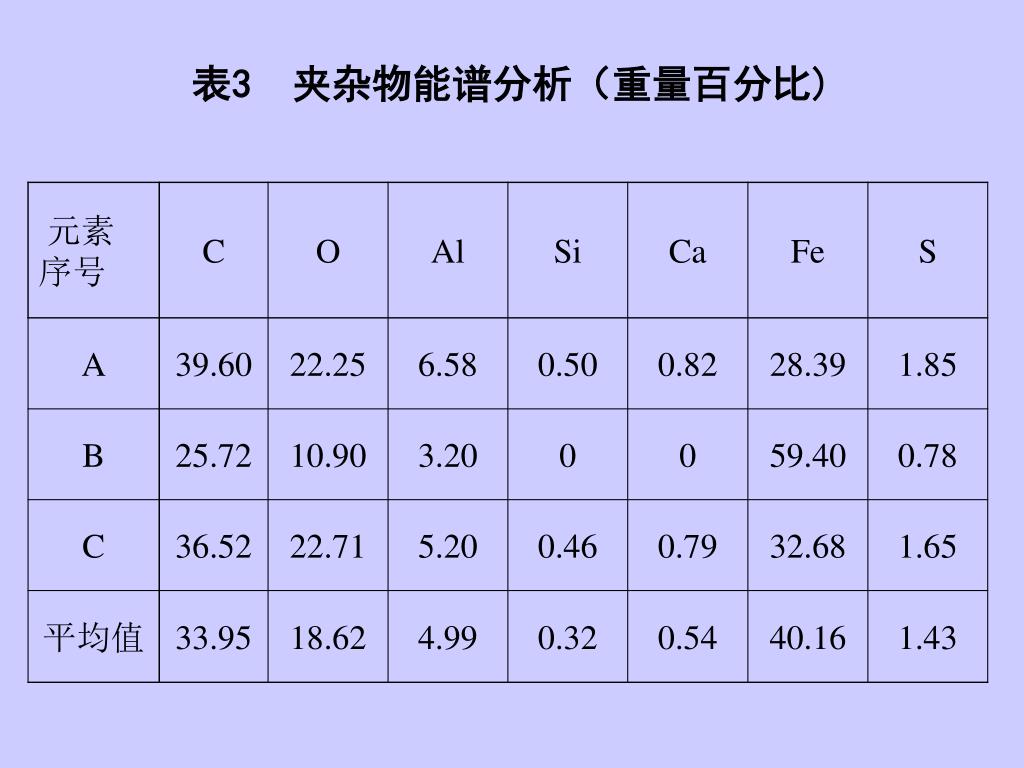

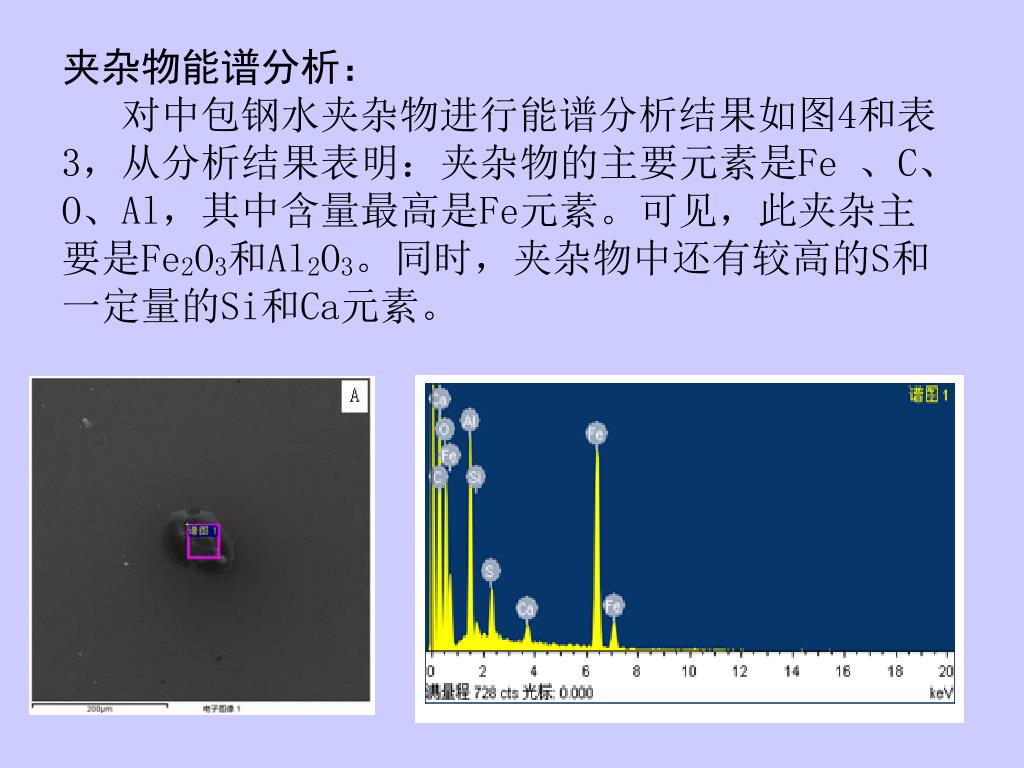

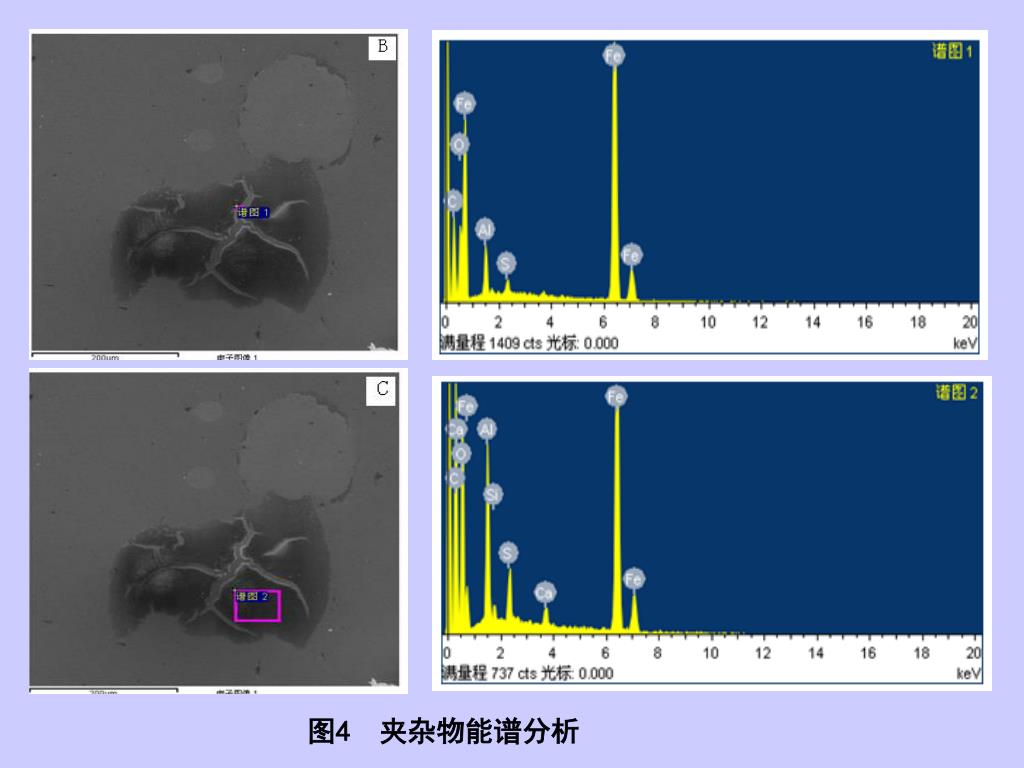

夹杂物能谱分析： 对中包钢水夹杂物进行能谱分析结果如图4和表3，从分析结果表明：夹杂物的主要元素是Fe 、C、O、Al，其中含量最高是Fe元素。可见，此夹杂主要是Fe2O3和Al2O3。同时，夹杂物中还有较高的S和一定量的Si和Ca元素。

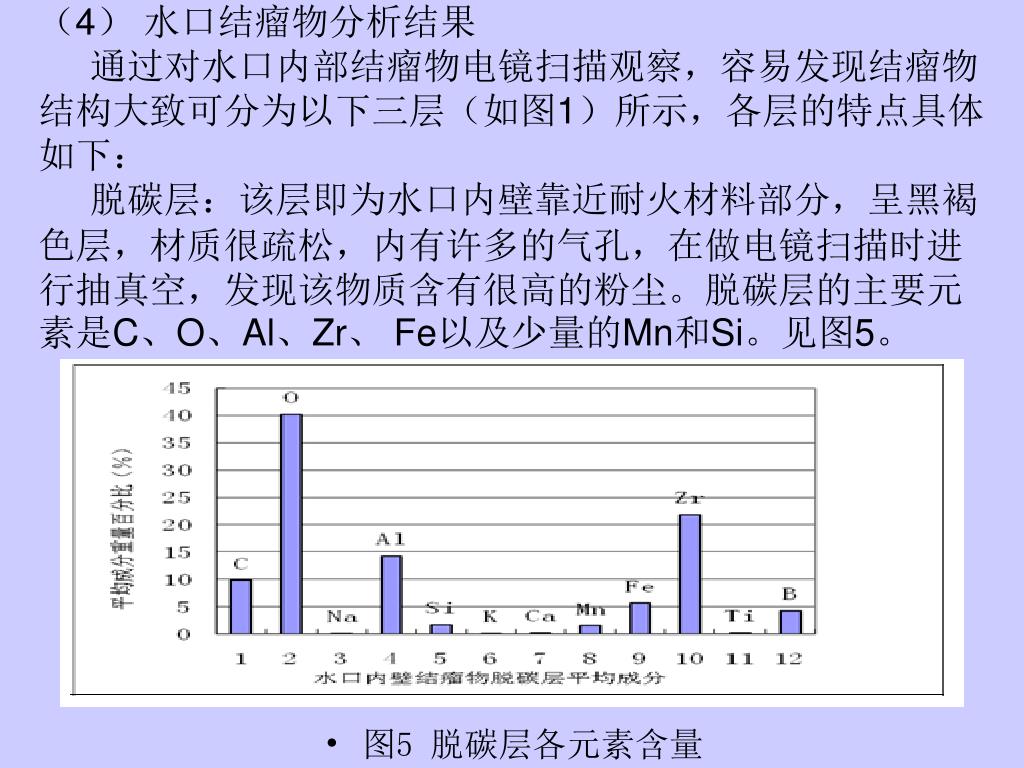

（4） 水口结瘤物分析结果 通过对水口内部结瘤物电镜扫描观察，容易发现结瘤物结构大致可分为以下三层（如图1）所示，各层的特点具体如下： 脱碳层：该层即为水口内壁靠近耐火材料部分，呈黑褐色层，材质很疏松，内有许多的气孔，在做电镜扫描时进行抽真空，发现该物质含有很高的粉尘。脱碳层的主要元素是C、O、Al、Zr、 Fe以及少量的Mn和Si。见图5。 • 图5 脱碳层各元素含量

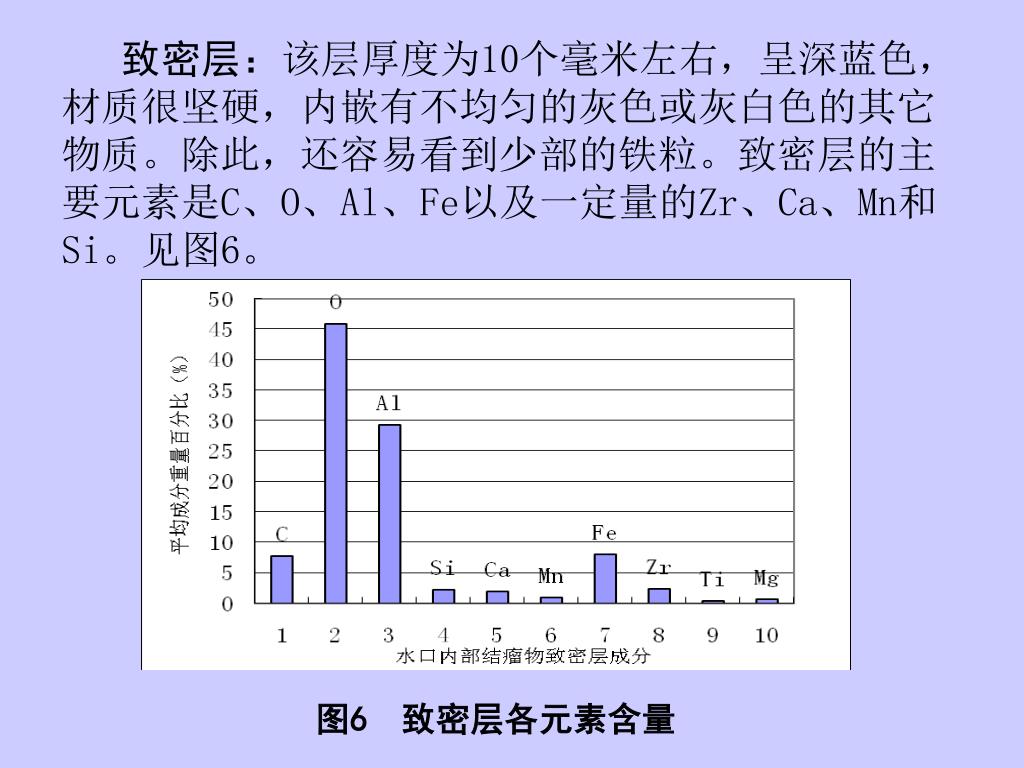

致密层：该层厚度为10个毫米左右，呈深蓝色，材质很坚硬，内嵌有不均匀的灰色或灰白色的其它物质。除此，还容易看到少部的铁粒。致密层的主要元素是C、O、Al、Fe以及一定量的Zr、Ca、Mn和Si。见图6。 图6 致密层各元素含量

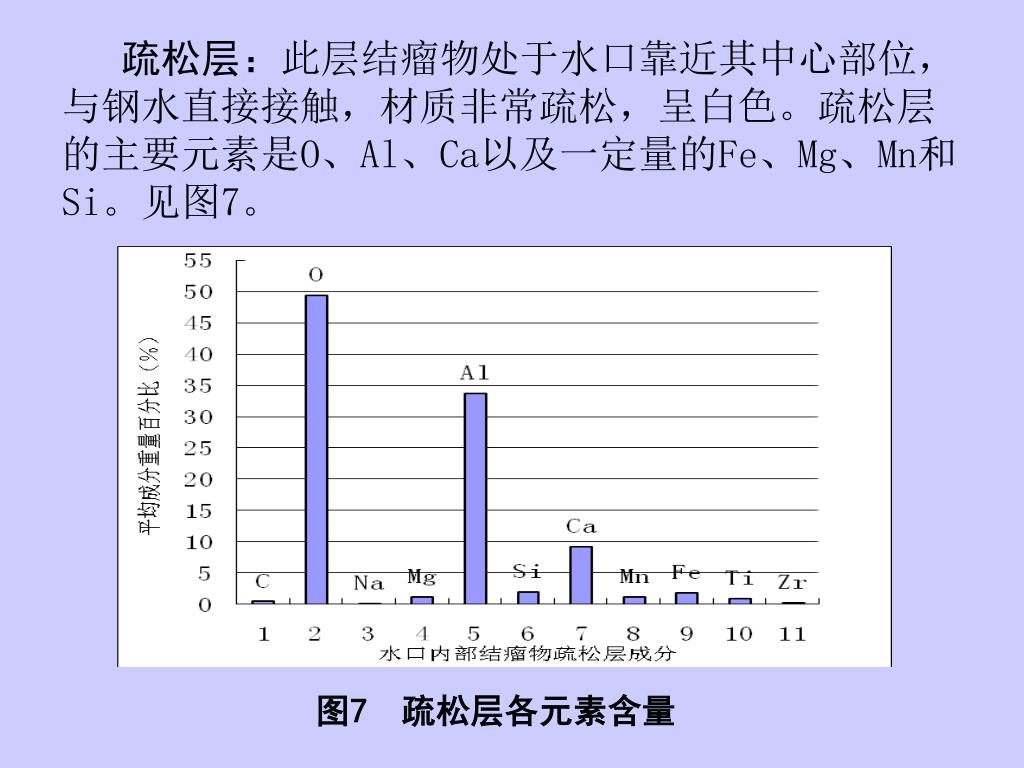

疏松层：此层结瘤物处于水口靠近其中心部位，与钢水直接接触，材质非常疏松，呈白色。疏松层的主要元素是O、Al、Ca以及一定量的Fe、Mg、Mn和Si。见图7。疏松层：此层结瘤物处于水口靠近其中心部位，与钢水直接接触，材质非常疏松，呈白色。疏松层的主要元素是O、Al、Ca以及一定量的Fe、Mg、Mn和Si。见图7。 图7 疏松层各元素含量

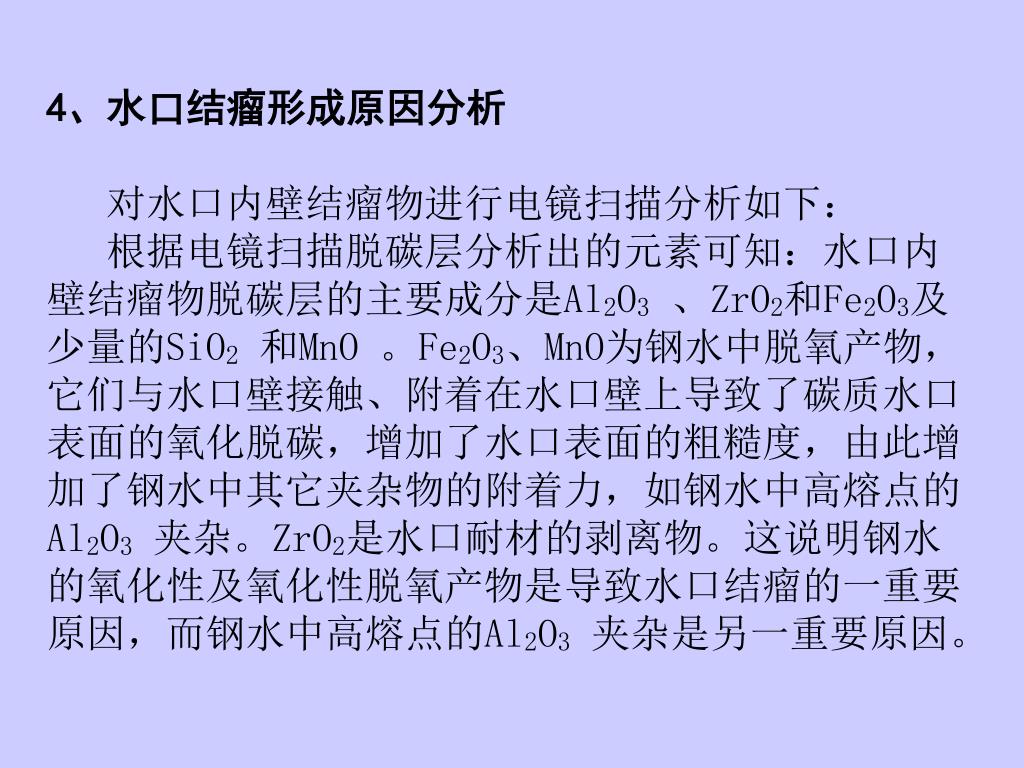

4、水口结瘤形成原因分析 对水口内壁结瘤物进行电镜扫描分析如下： 根据电镜扫描脱碳层分析出的元素可知：水口内壁结瘤物脱碳层的主要成分是Al2O3、ZrO2和Fe2O3及少量的SiO2和MnO 。Fe2O3、MnO为钢水中脱氧产物，它们与水口壁接触、附着在水口壁上导致了碳质水口表面的氧化脱碳，增加了水口表面的粗糙度，由此增加了钢水中其它夹杂物的附着力，如钢水中高熔点的Al2O3夹杂。ZrO2是水口耐材的剥离物。这说明钢水的氧化性及氧化性脱氧产物是导致水口结瘤的一重要原因，而钢水中高熔点的Al2O3夹杂是另一重要原因。

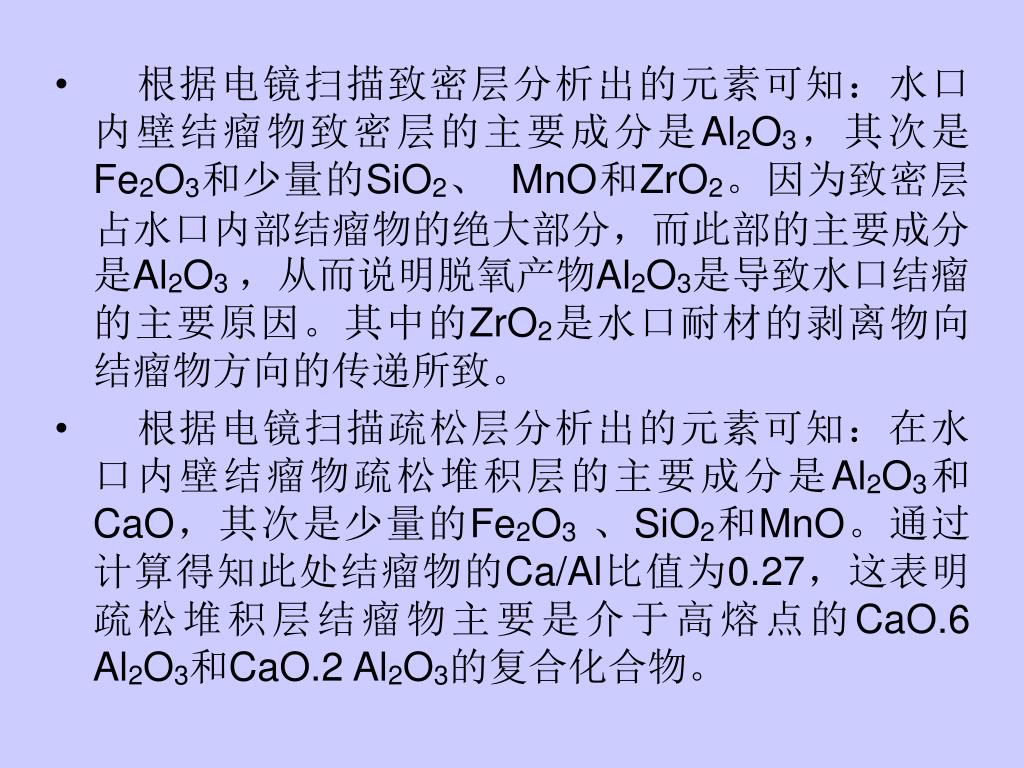

根据电镜扫描致密层分析出的元素可知：水口内壁结瘤物致密层的主要成分是Al2O3，其次是Fe2O3和少量的SiO2、 MnO和ZrO2。因为致密层占水口内部结瘤物的绝大部分，而此部的主要成分是Al2O3，从而说明脱氧产物Al2O3是导致水口结瘤的主要原因。其中的ZrO2是水口耐材的剥离物向结瘤物方向的传递所致。 • 根据电镜扫描疏松层分析出的元素可知：在水口内壁结瘤物疏松堆积层的主要成分是Al2O3和CaO，其次是少量的Fe2O3、SiO2和MnO。通过计算得知此处结瘤物的Ca/Al比值为0.27，这表明疏松堆积层结瘤物主要是介于高熔点的CaO.6 Al2O3和CaO.2 Al2O3的复合化合物。

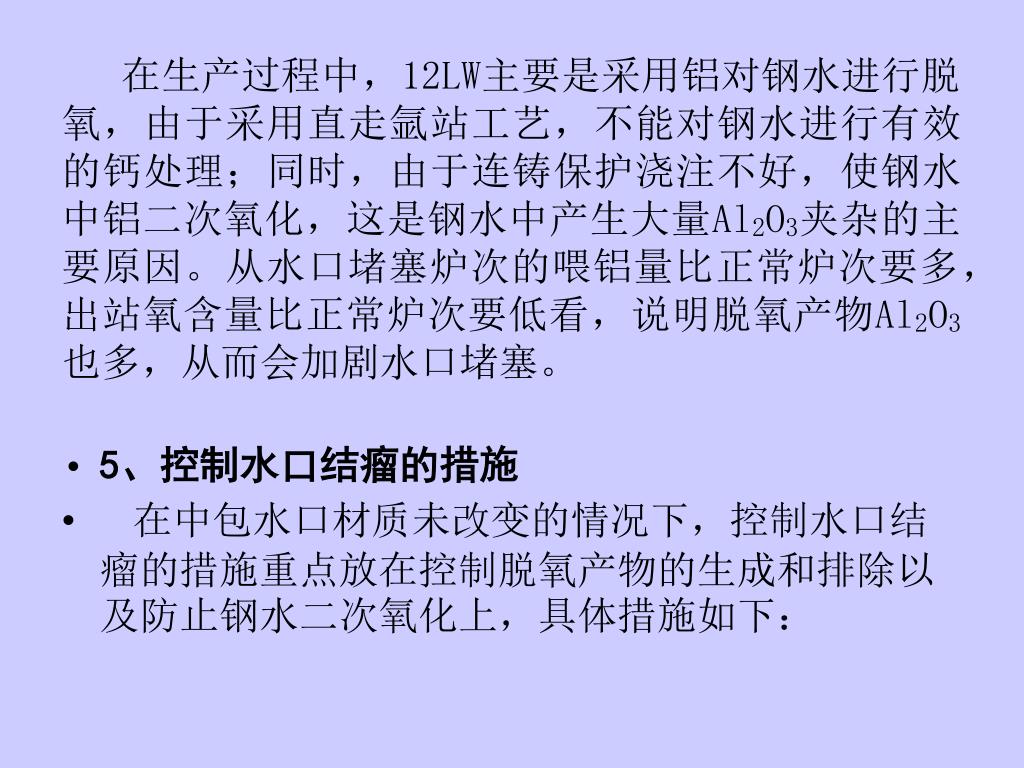

在生产过程中，12LW主要是采用铝对钢水进行脱氧，由于采用直走氩站工艺，不能对钢水进行有效的钙处理；同时，由于连铸保护浇注不好，使钢水中铝二次氧化，这是钢水中产生大量Al2O3夹杂的主要原因。从水口堵塞炉次的喂铝量比正常炉次要多，出站氧含量比正常炉次要低看，说明脱氧产物Al2O3也多，从而会加剧水口堵塞。 • 5、控制水口结瘤的措施 • 在中包水口材质未改变的情况下，控制水口结瘤的措施重点放在控制脱氧产物的生成和排除以及防止钢水二次氧化上，具体措施如下：

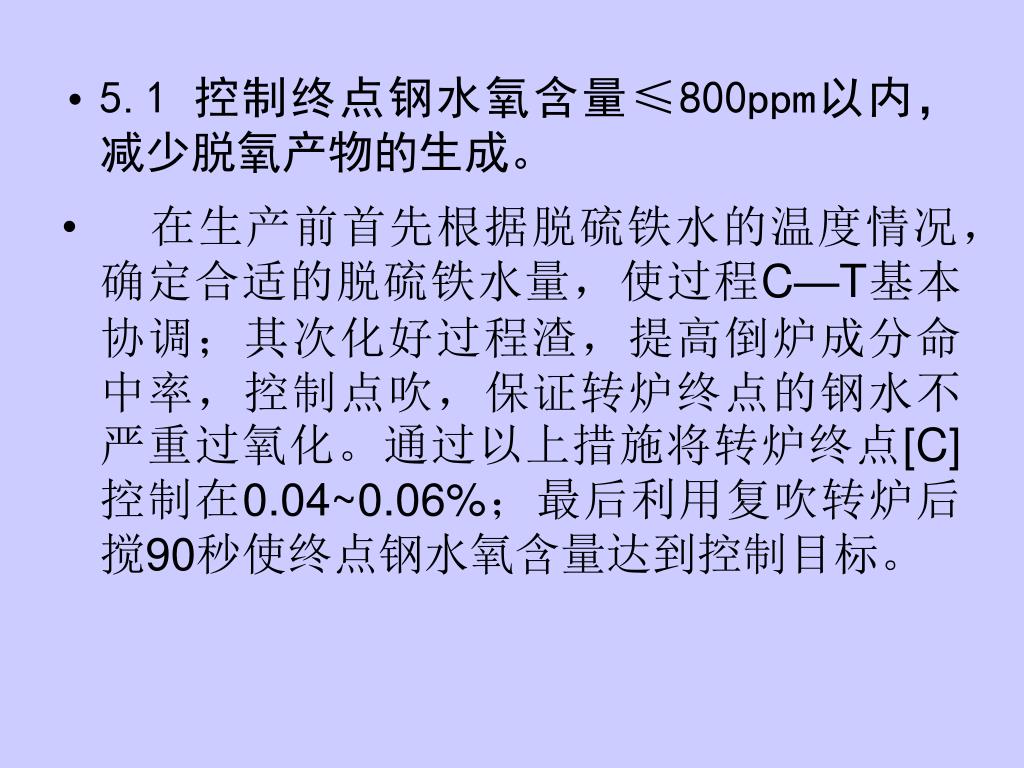

5.1 控制终点钢水氧含量≤800ppm以内，减少脱氧产物的生成。 • 在生产前首先根据脱硫铁水的温度情况，确定合适的脱硫铁水量，使过程C—T基本协调；其次化好过程渣，提高倒炉成分命中率，控制点吹，保证转炉终点的钢水不严重过氧化。通过以上措施将转炉终点[C]控制在0.04~0.06%；最后利用复吹转炉后搅90秒使终点钢水氧含量达到控制目标。
5.2 强化转炉两步脱氧工艺，加大预脱氧，减少终脱氧喂铝量 • 采用“脱氧前移”的工艺：在出钢过程中根据终点情况调整钢水精炼剂的用量，固定SiCaBaAl合金和铝铁的使用量，并规范各种脱氧剂的加入时间，达到稳定并降低进站钢水的氧含量的效果；在进站钢水氧含量降低的基础上把终脱氧铝丝的用量控制在一定的范围内，将出站氧控制在适当的程度（既防止气孔产生，又利于钢水可浇性的控制）。使整个脱氧过程使用的总铝量控制在1kg/t钢以内，减少在脱氧过程中Al2O3夹杂物的生成量。

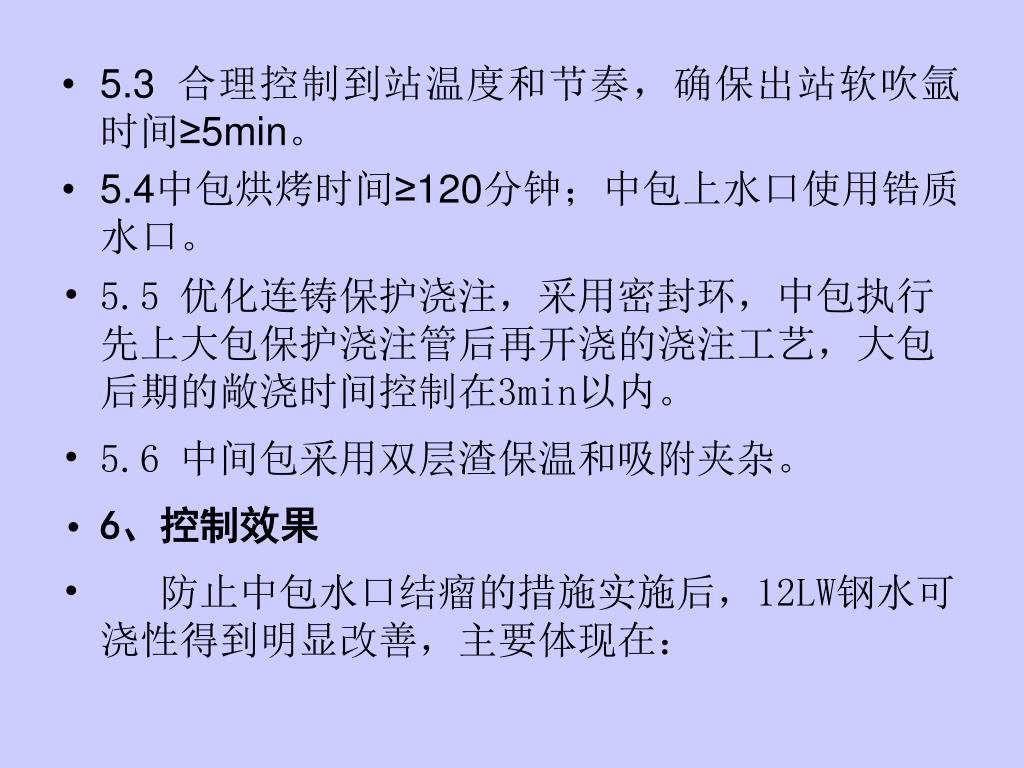

5.3 合理控制到站温度和节奏，确保出站软吹氩时间≥5min。 • 5.4中包烘烤时间≥120分钟；中包上水口使用锆质水口。 • 5.5 优化连铸保护浇注，采用密封环，中包执行先上大包保护浇注管后再开浇的浇注工艺，大包后期的敞浇时间控制在3min以内。 • 5.6 中间包采用双层渣保温和吸附夹杂。 • 6、控制效果 • 防止中包水口结瘤的措施实施后，12LW钢水可浇性得到明显改善，主要体现在：

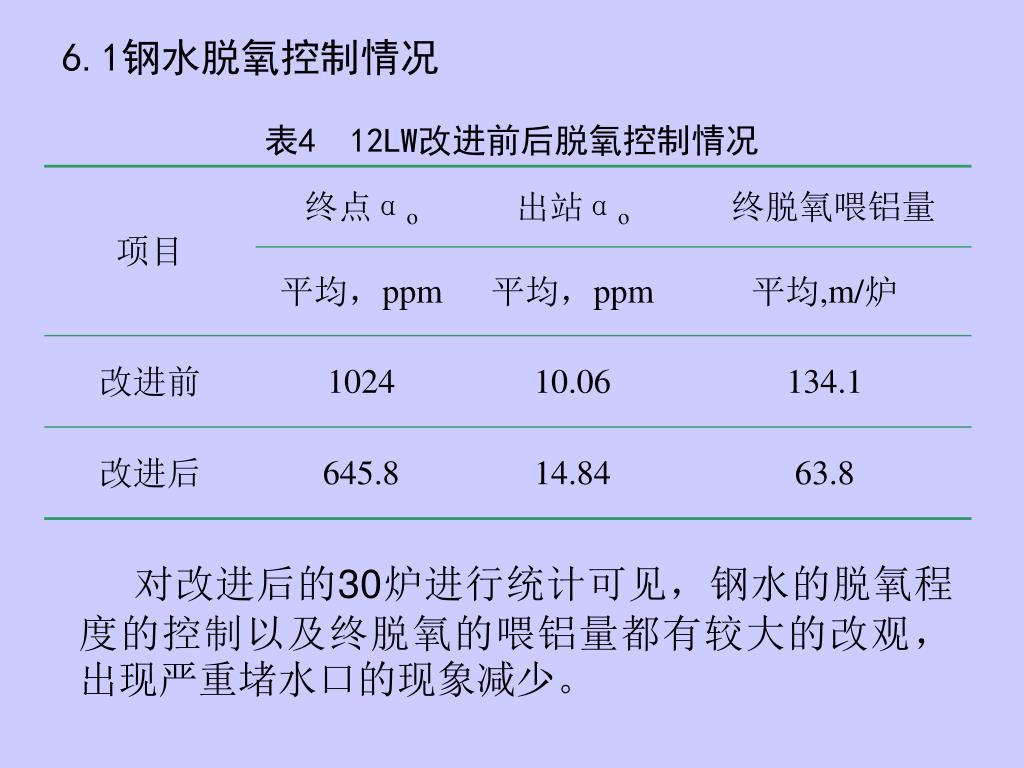

6.1钢水脱氧控制情况 表4 12LW改进前后脱氧控制情况 对改进后的30炉进行统计可见，钢水的脱氧程度的控制以及终脱氧的喂铝量都有较大的改观，出现严重堵水口的现象减少。

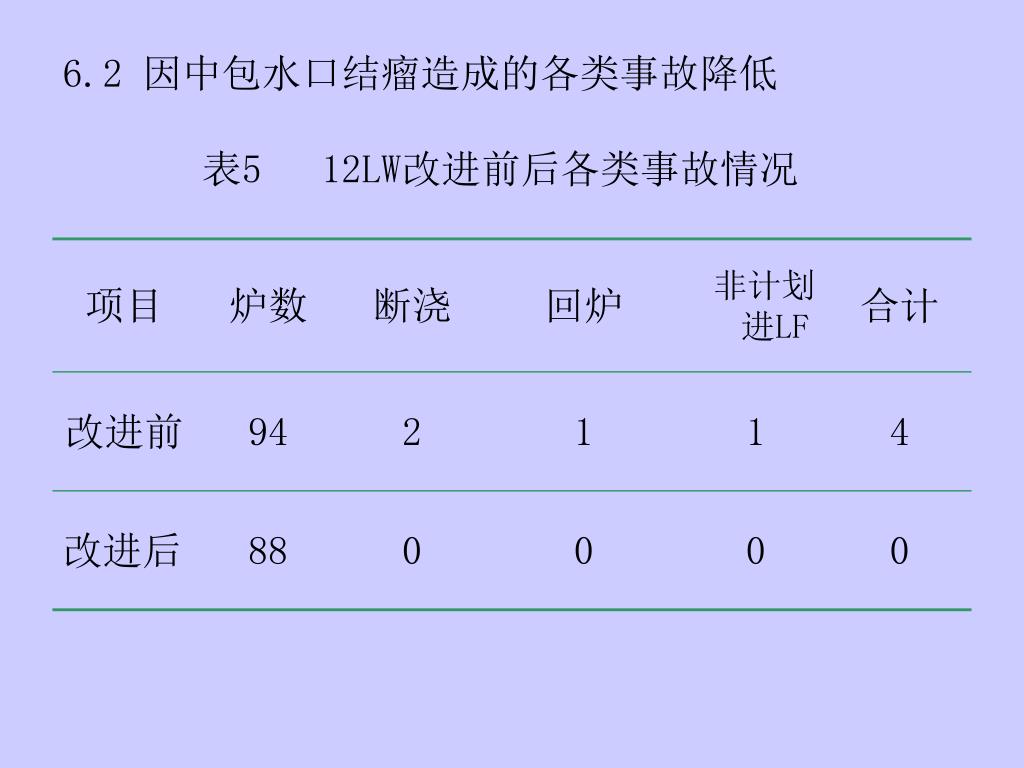

6.2 因中包水口结瘤造成的各类事故降低 表5 12LW改进前后各类事故情况

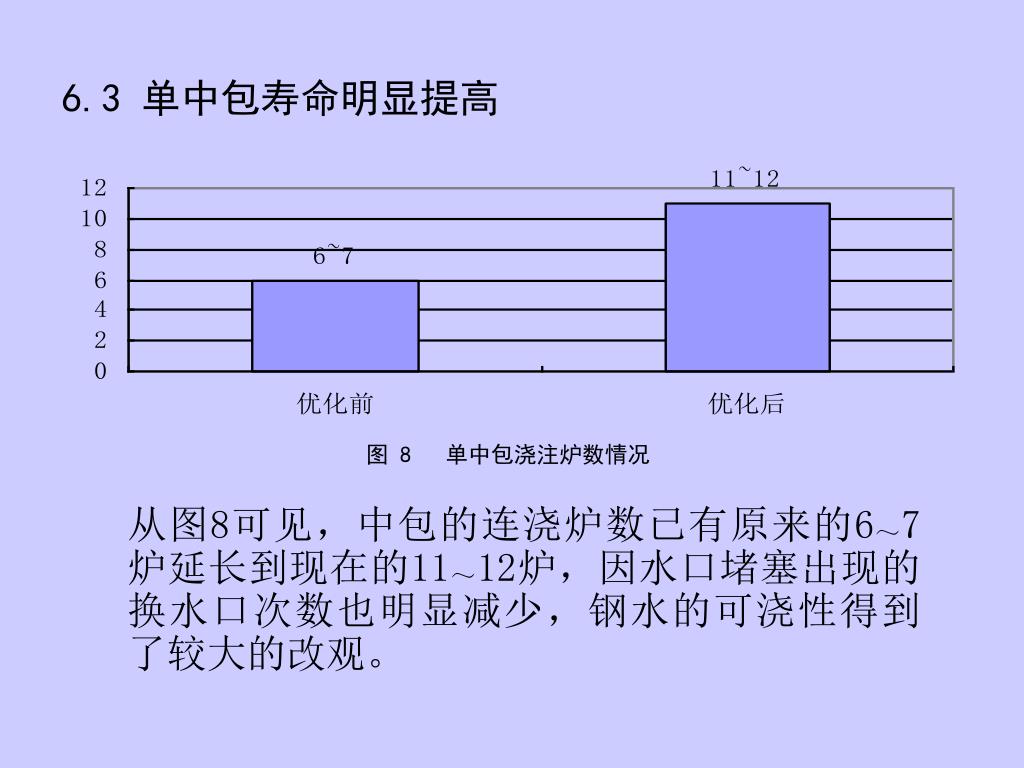

6.3 单中包寿命明显提高 图 8 单中包浇注炉数情况 • 从图8可见，中包的连浇炉数已有原来的6～7炉延长到现在的11～12炉，因水口堵塞出现的换水口次数也明显减少，钢水的可浇性得到了较大的改观。

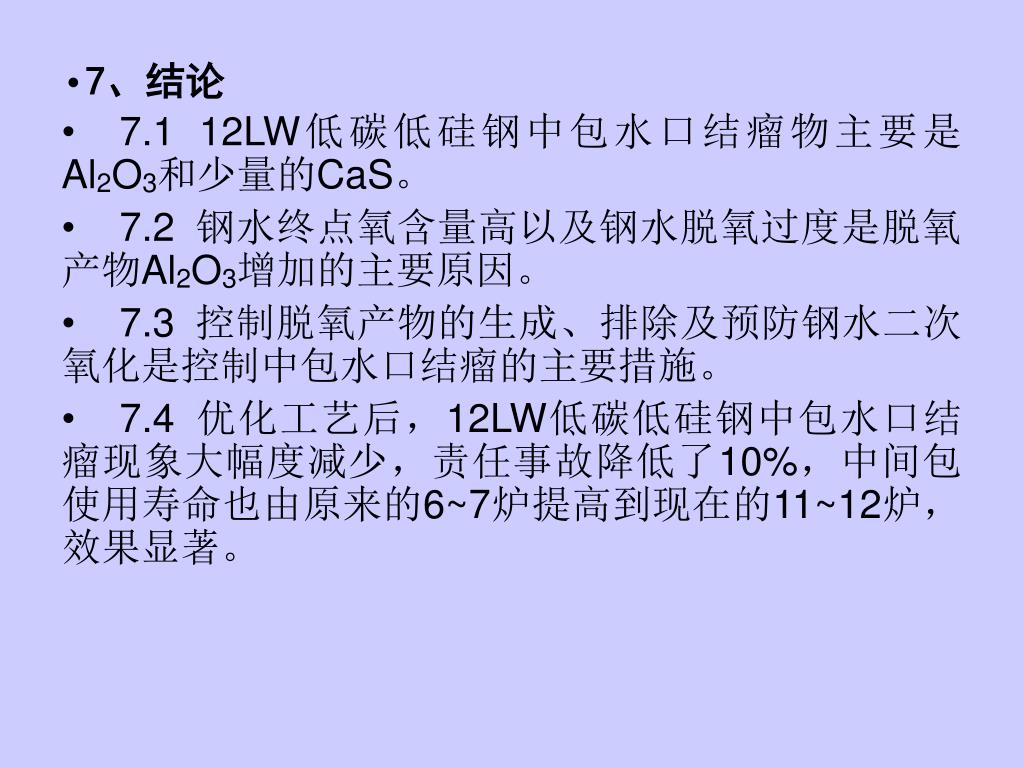

7、结论 • 7.1 12LW低碳低硅钢中包水口结瘤物主要是Al2O3和少量的CaS。 • 7.2 钢水终点氧含量高以及钢水脱氧过度是脱氧产物Al2O3增加的主要原因。 • 7.3 控制脱氧产物的生成、排除及预防钢水二次氧化是控制中包水口结瘤的主要措施。 • 7.4 优化工艺后，12LW低碳低硅钢中包水口结瘤现象大幅度减少，责任事故降低了10%，中间包使用寿命也由原来的6~7炉提高到现在的11~12炉，效果显著。
