  1. 液压系统

  2. 变扭器

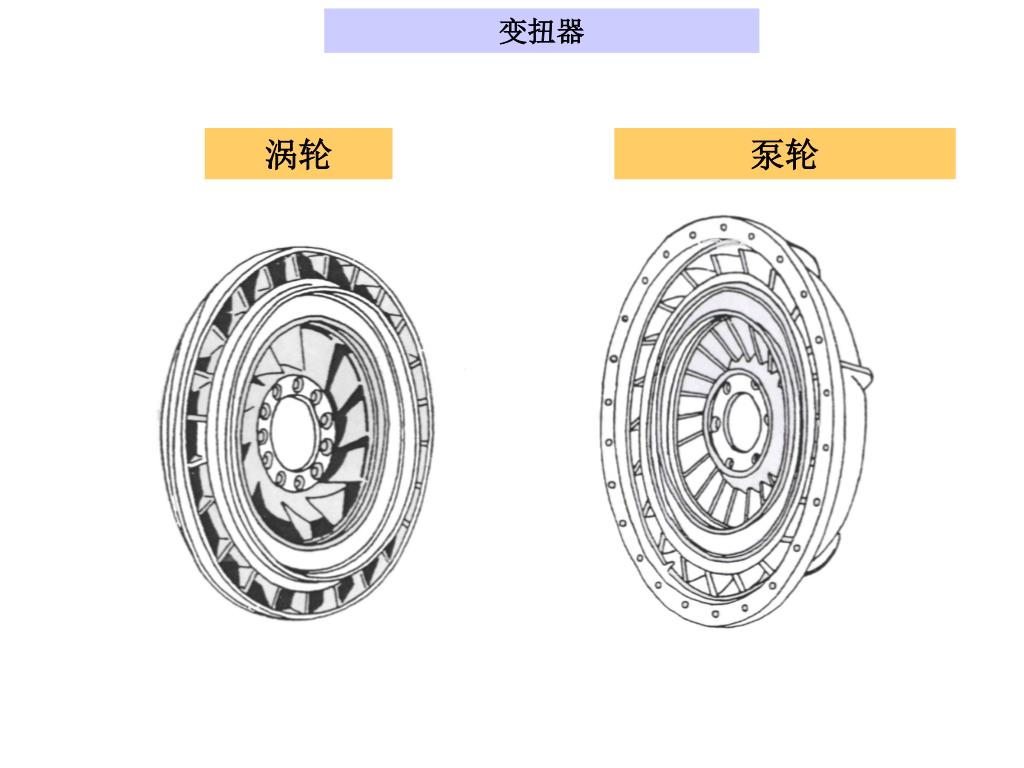

  3. 变扭器 涡轮 泵轮

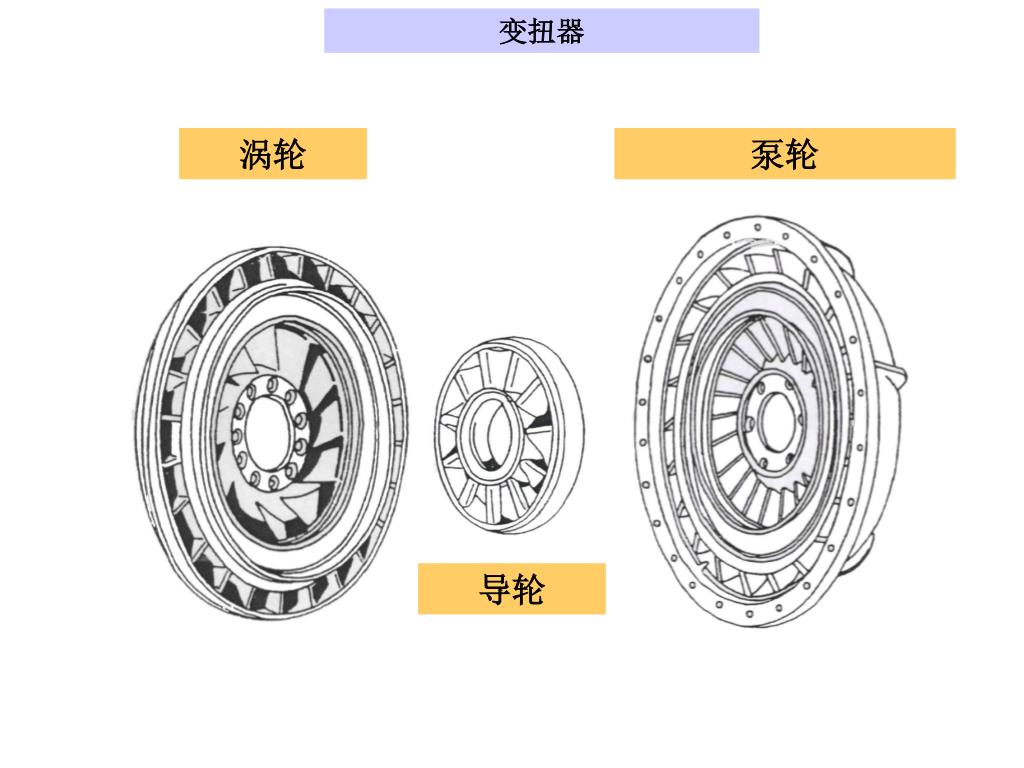

  4. 变扭器 涡轮 泵轮 导轮

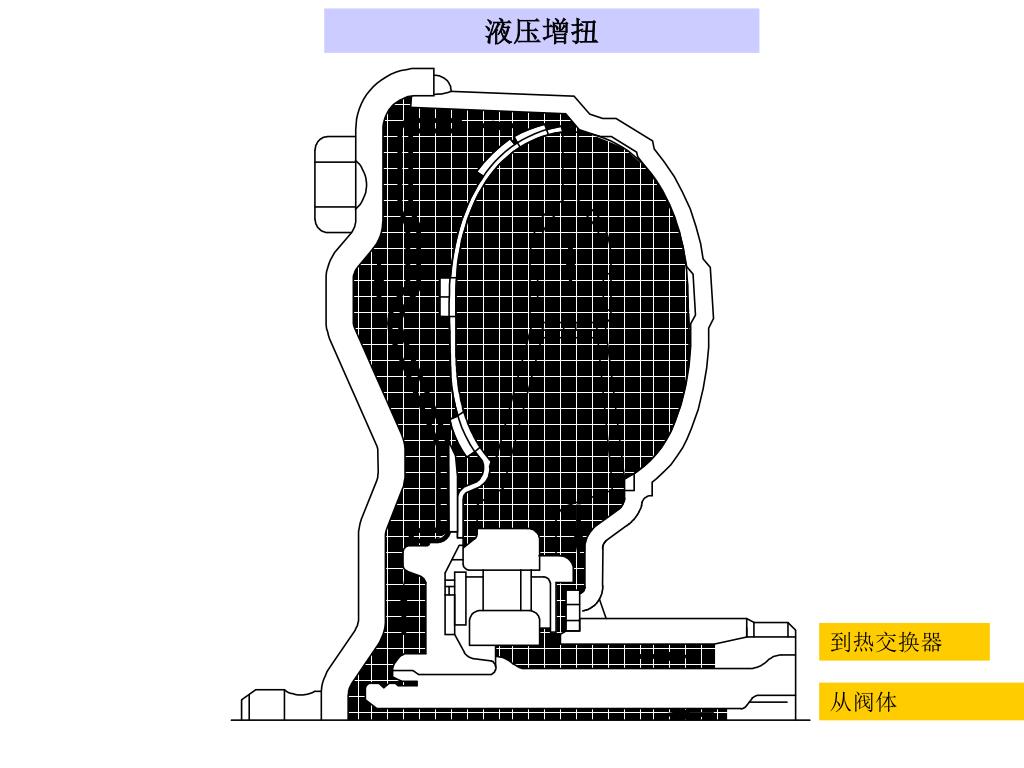

  5. 液压增扭 到热交换器 从阀体

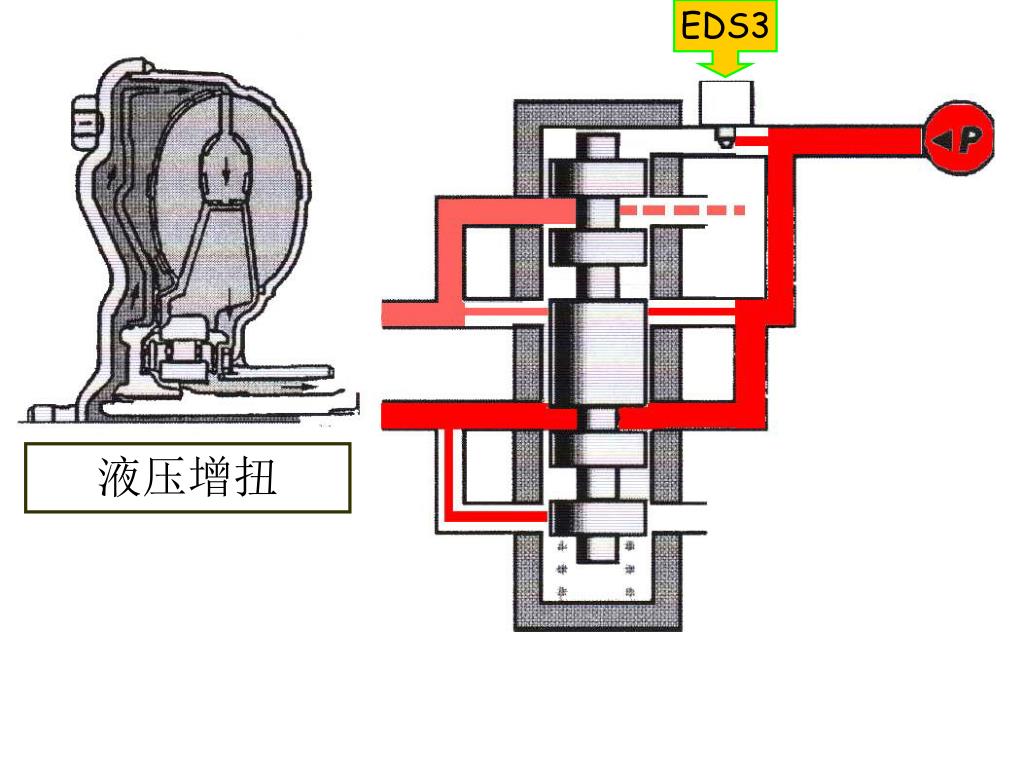

  6. EDS3 液压增扭

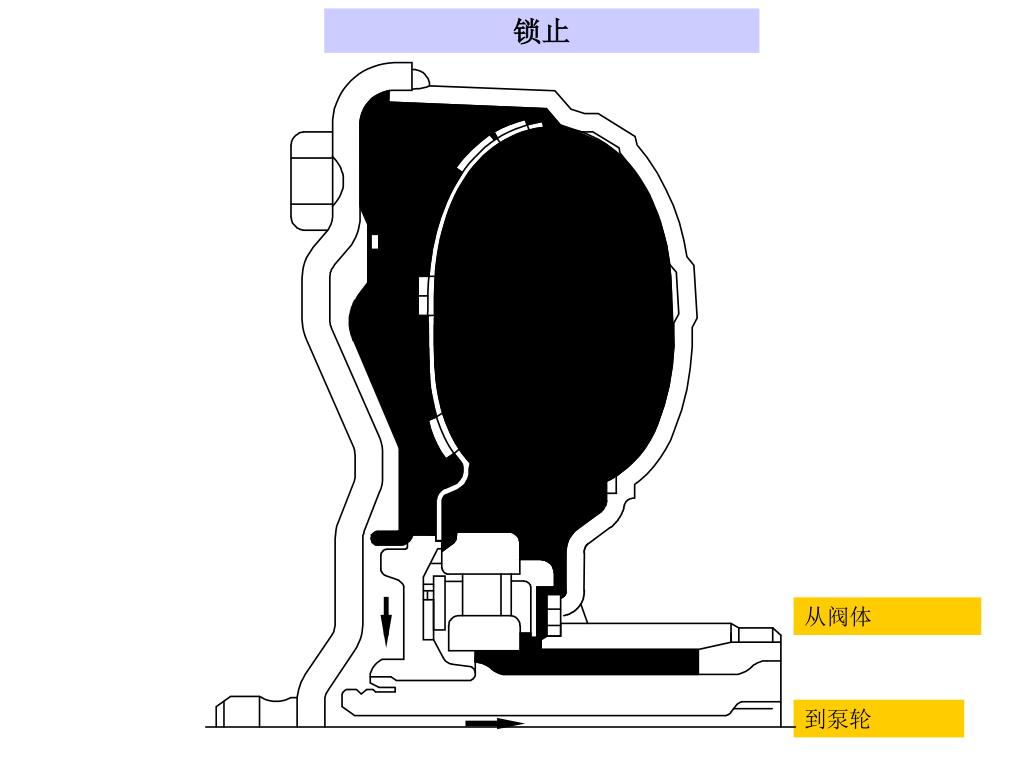

  7. 锁止 从阀体 到泵轮

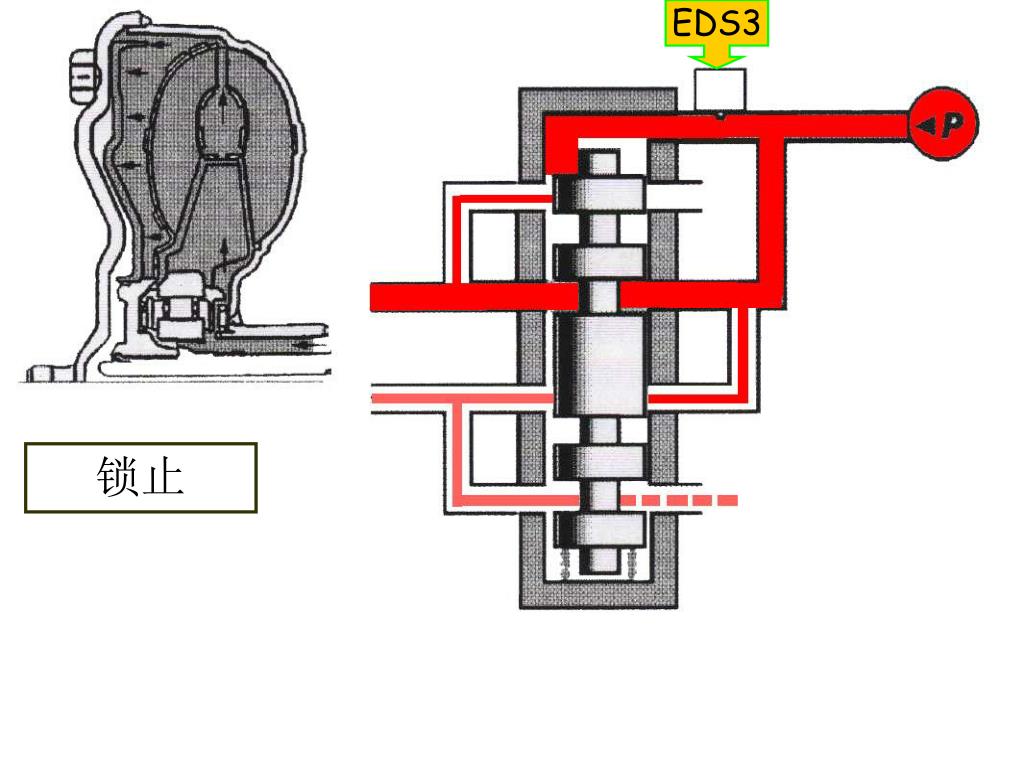

  8. EDS3 锁止

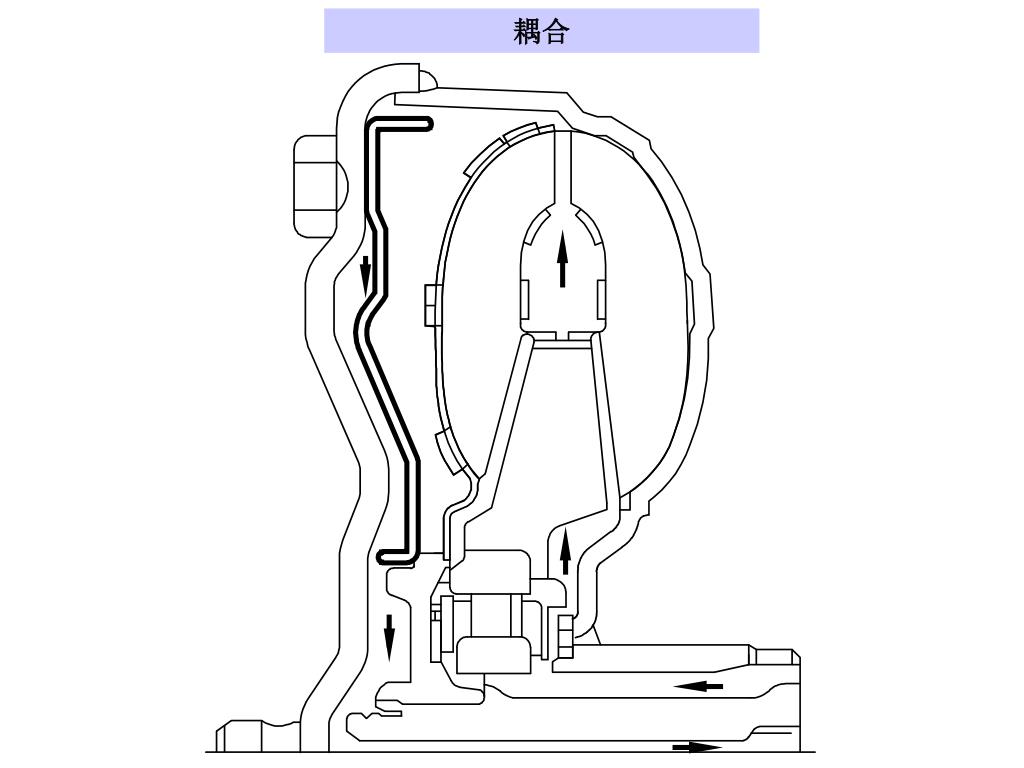

  9. 耦合

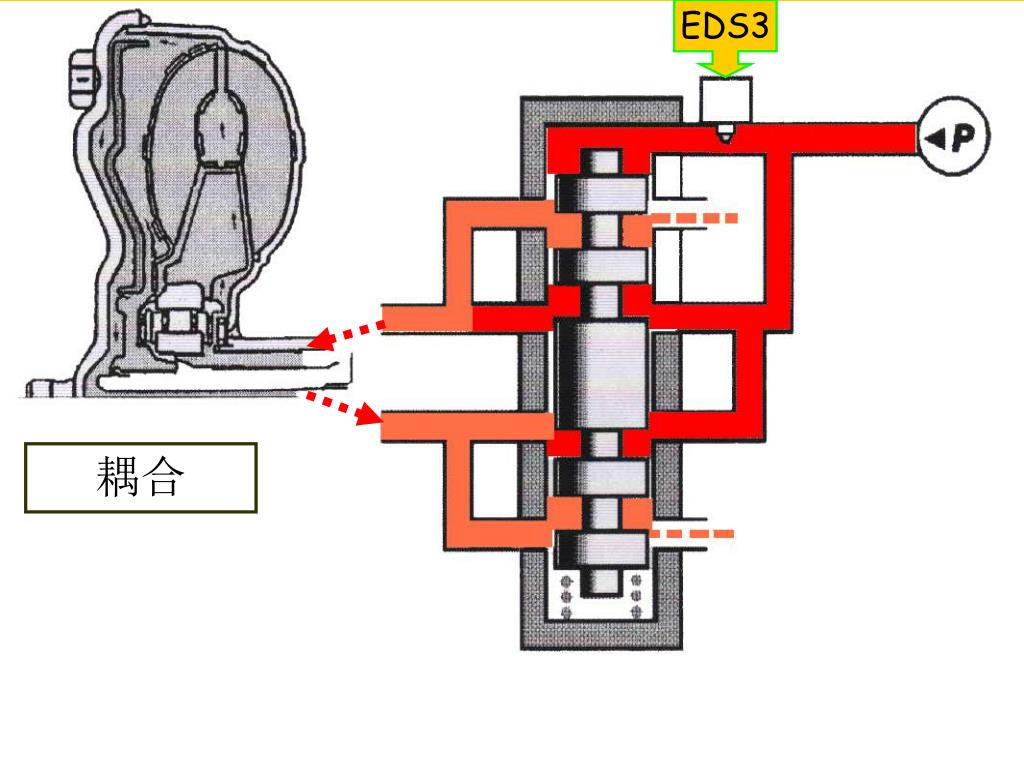

  10. EDS3 耦合

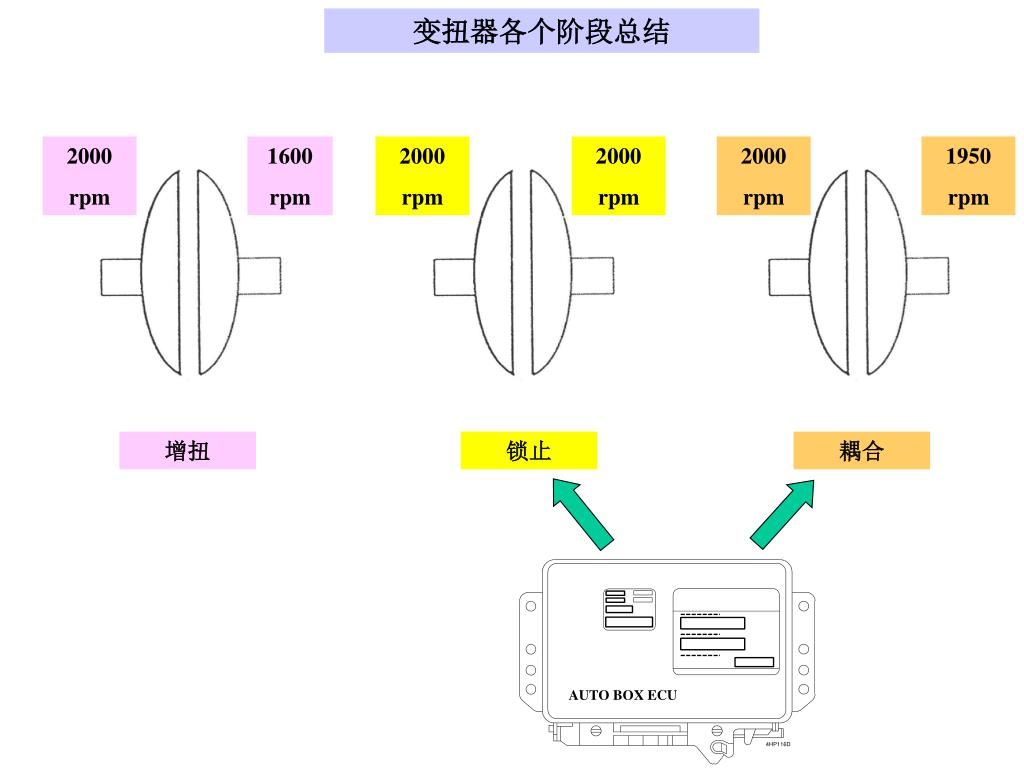

  11. 变扭器各个阶段总结 2000 rpm 1600 rpm 2000 rpm 2000 rpm 2000 rpm 1950 rpm 增扭 锁止 耦合 AUTO BOX ECU

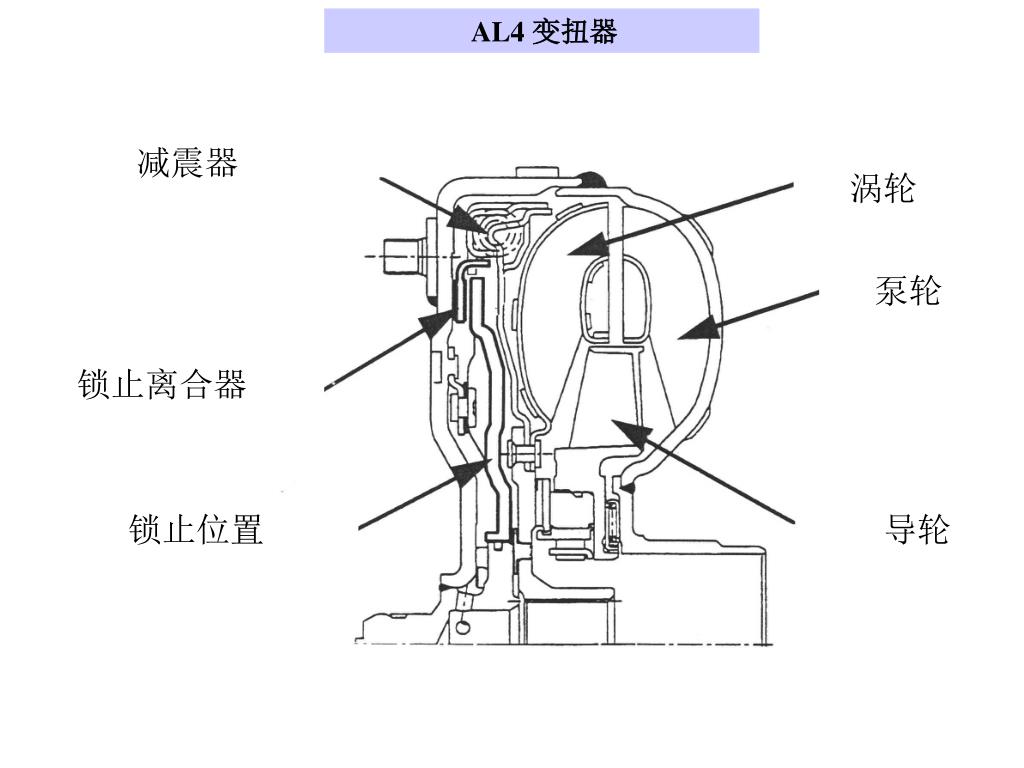

  12. AL4 变扭器 减震器 涡轮 泵轮 锁止离合器 锁止位置 导轮

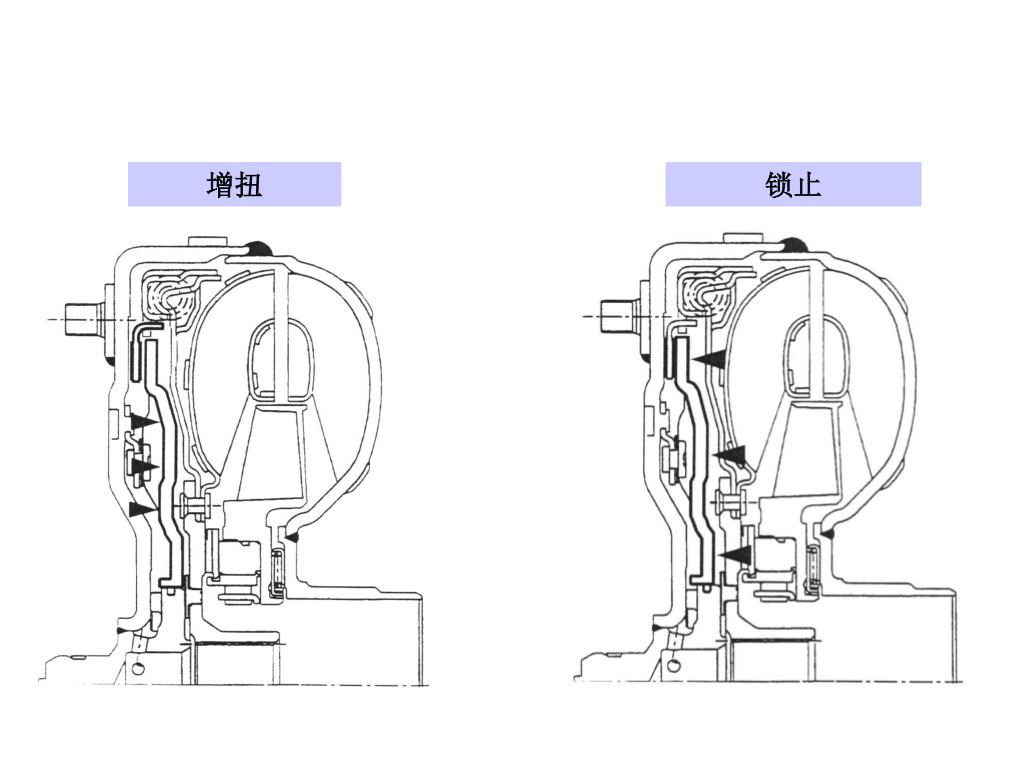

  13. 增扭 锁止

  14. 液压控制系统 A L 4

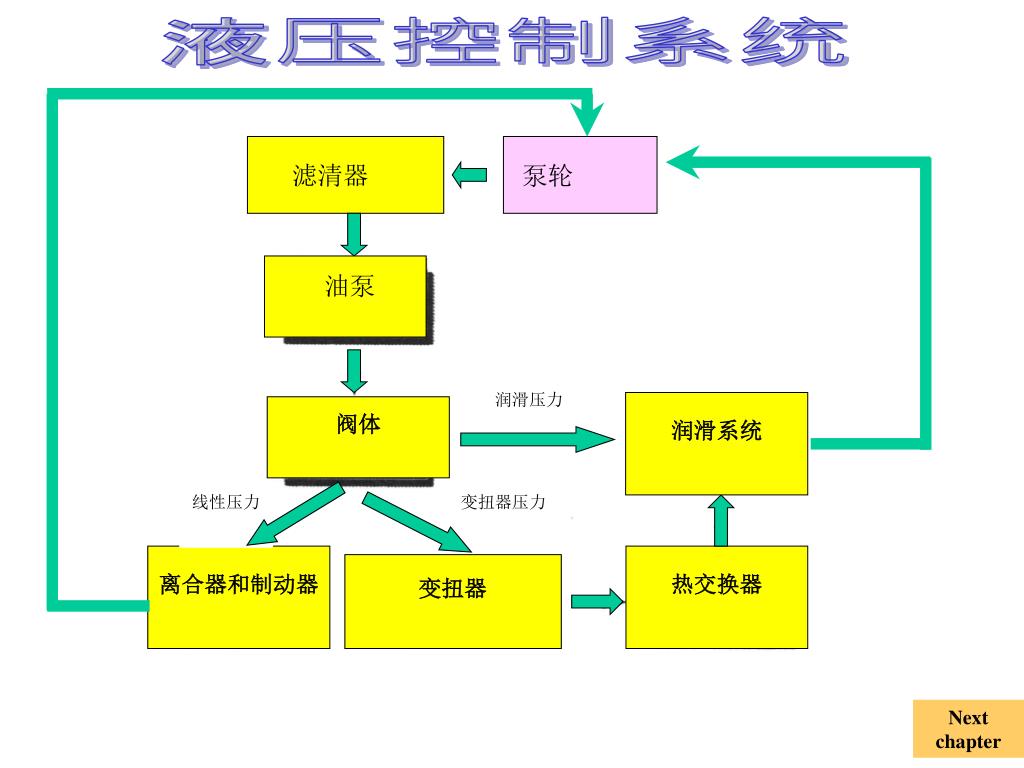

  15. 润滑系统 液压控制系统 滤清器 泵轮 油泵 润滑压力 阀体 线性压力 变扭器压力 离合器和制动器 热交换器 变扭器 Next chapter

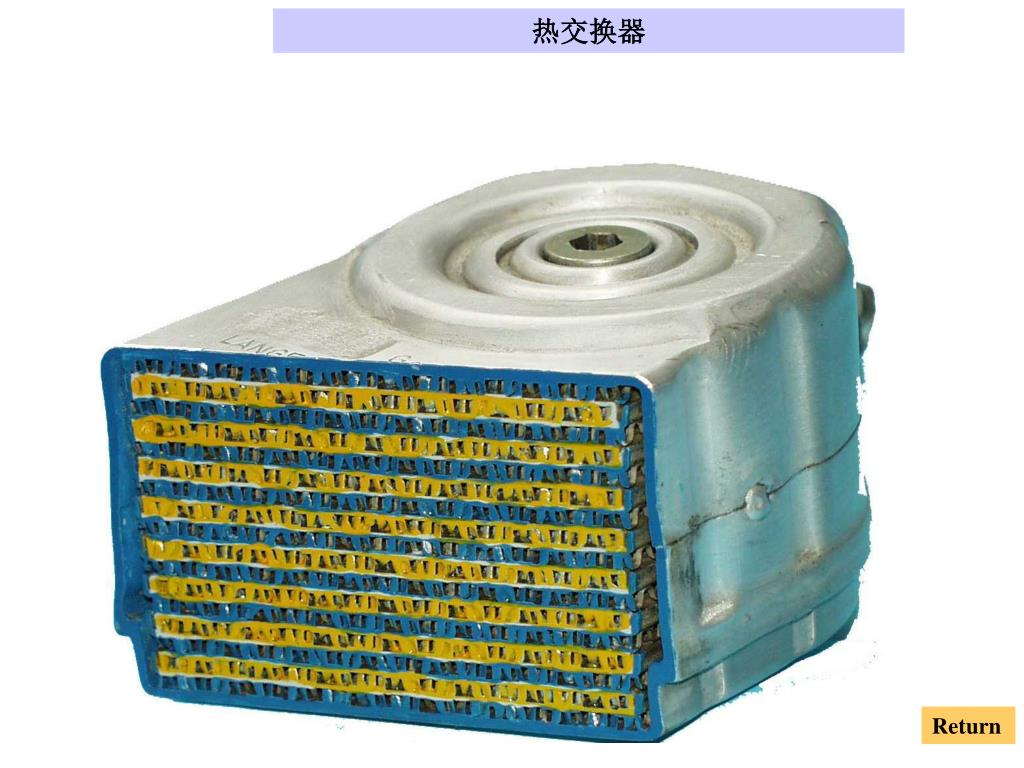

  16. 热交换器 Return

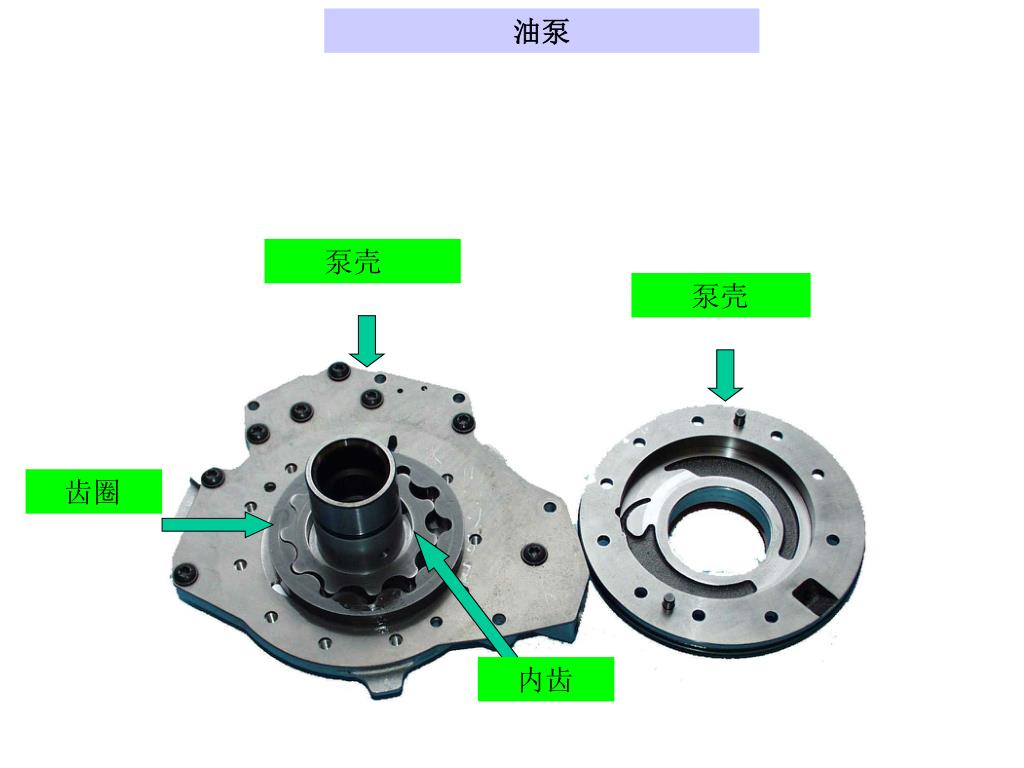

  17. 油泵 泵壳 泵壳 齿圈 内齿

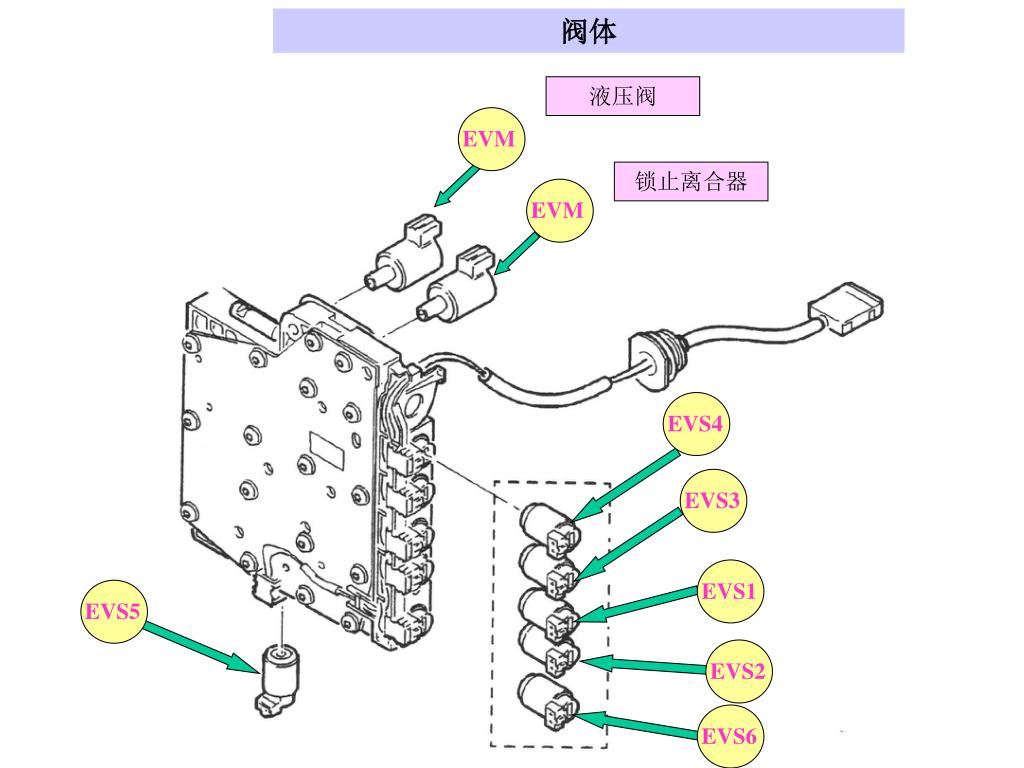

  18. EVM EVM EVS4 EVS3 EVS1 EVS2 EVS6 EVS5 阀体 液压阀 锁止离合器

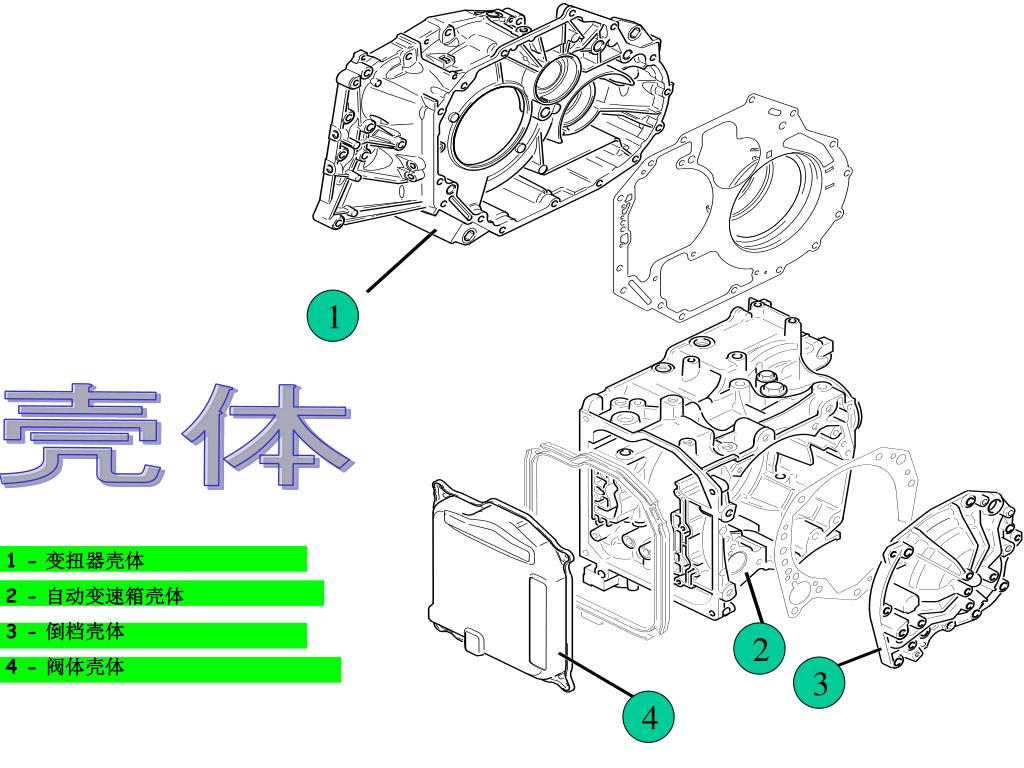

  19. 2 1 3 4 壳体

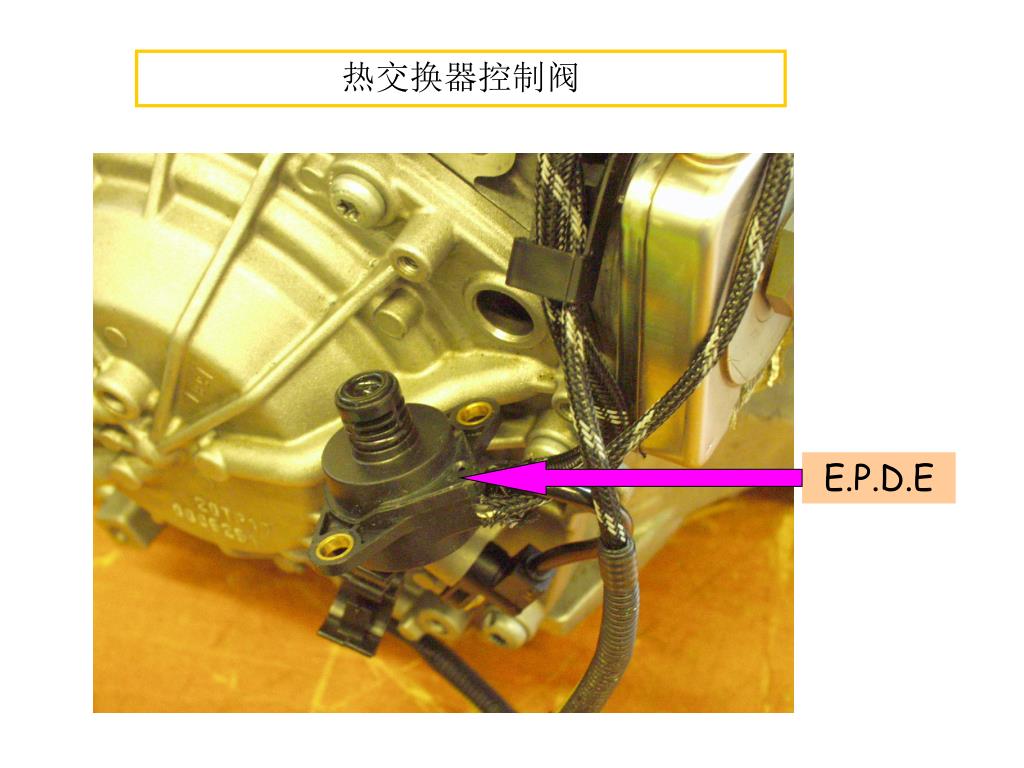

  20. 热交换器控制阀 E.P.D.E

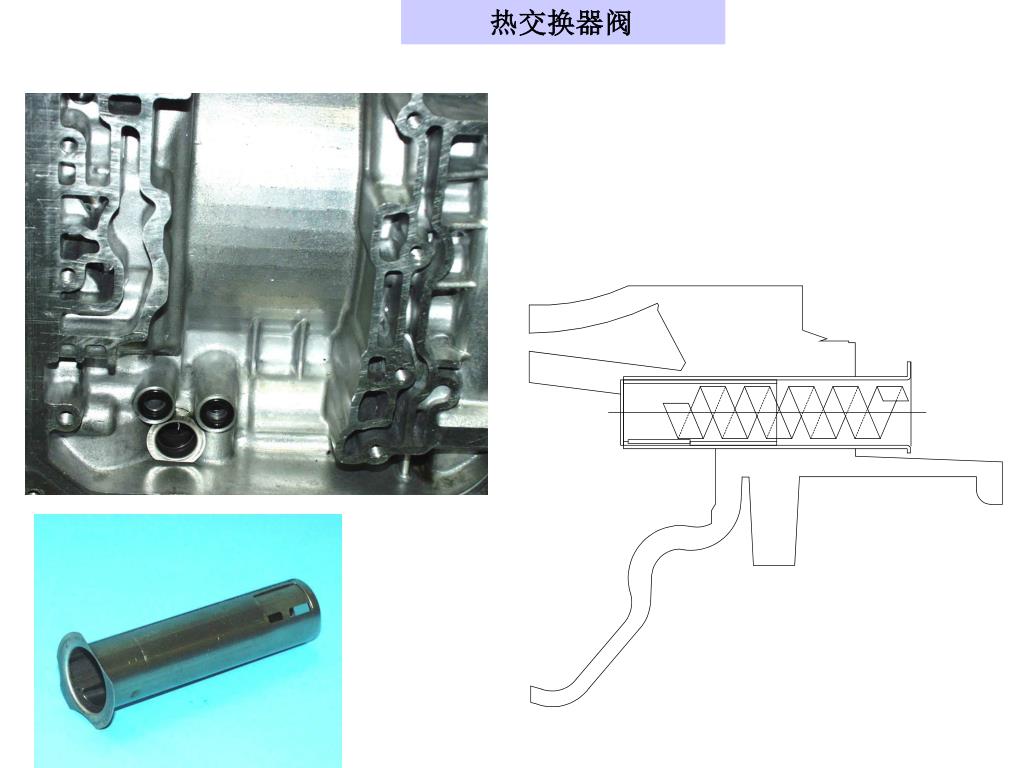

  21. 热交换器阀

  22. 液压控制程序

  23. P B 执行电子元件 MV1 MV2 EDS4 EDS6

  24. R D B 执行电子元件 MV1 MV2

  25. N B 执行电子元件 MV1 MV2 EDS4 EDS6

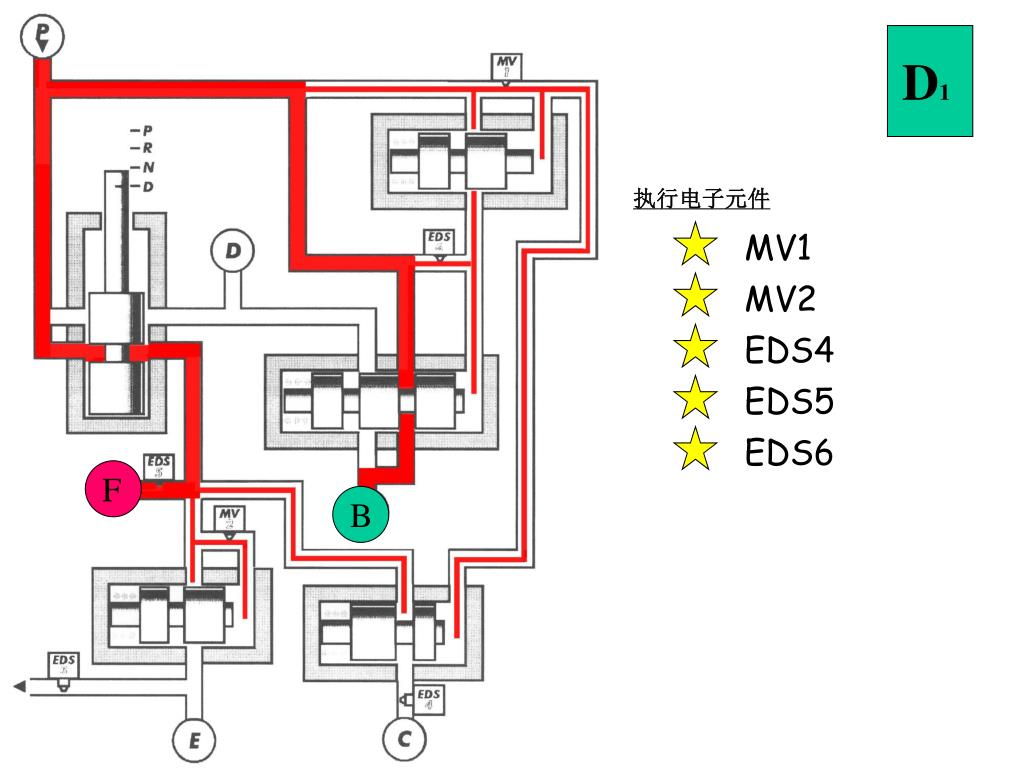

  26. D1 F B 执行电子元件 MV1 MV2 EDS4 EDS5 EDS6

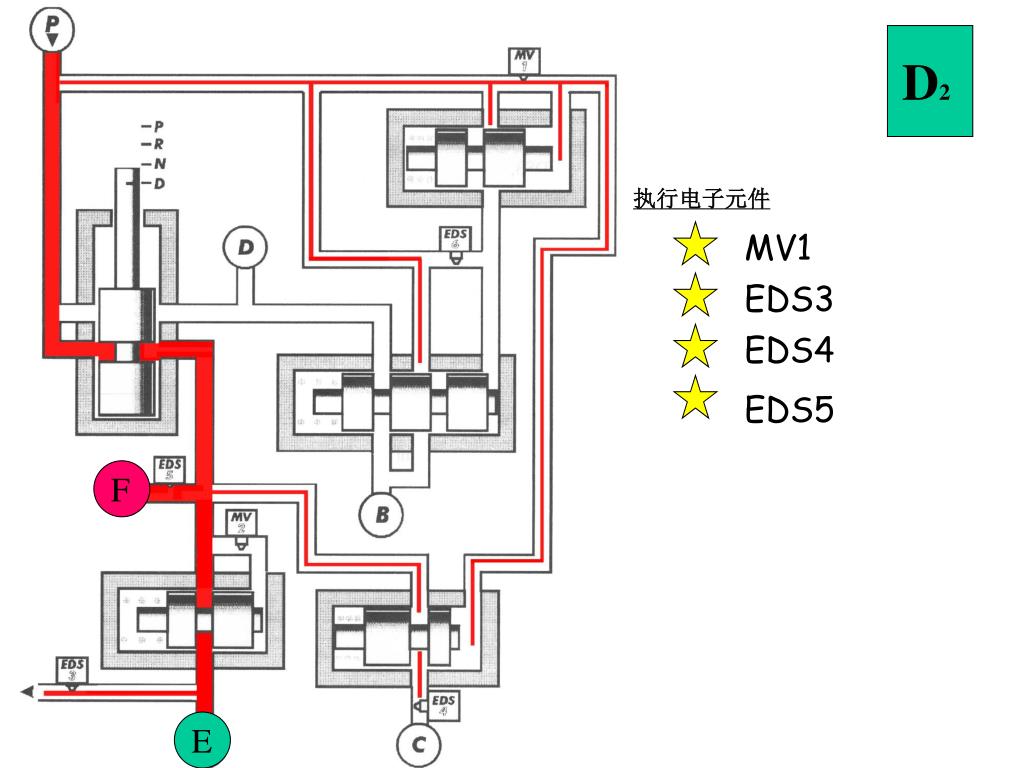

  27. D2 F E 执行电子元件 MV1 EDS3 EDS4 EDS5

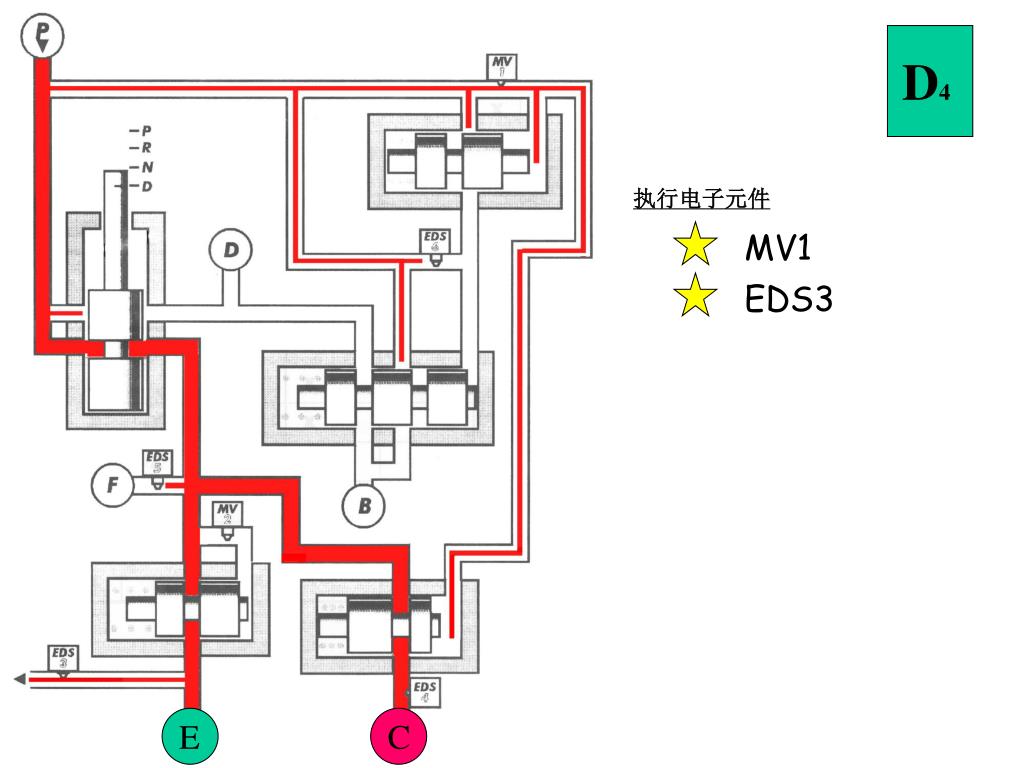

  28. D4 E C 执行电子元件 MV1 EDS3

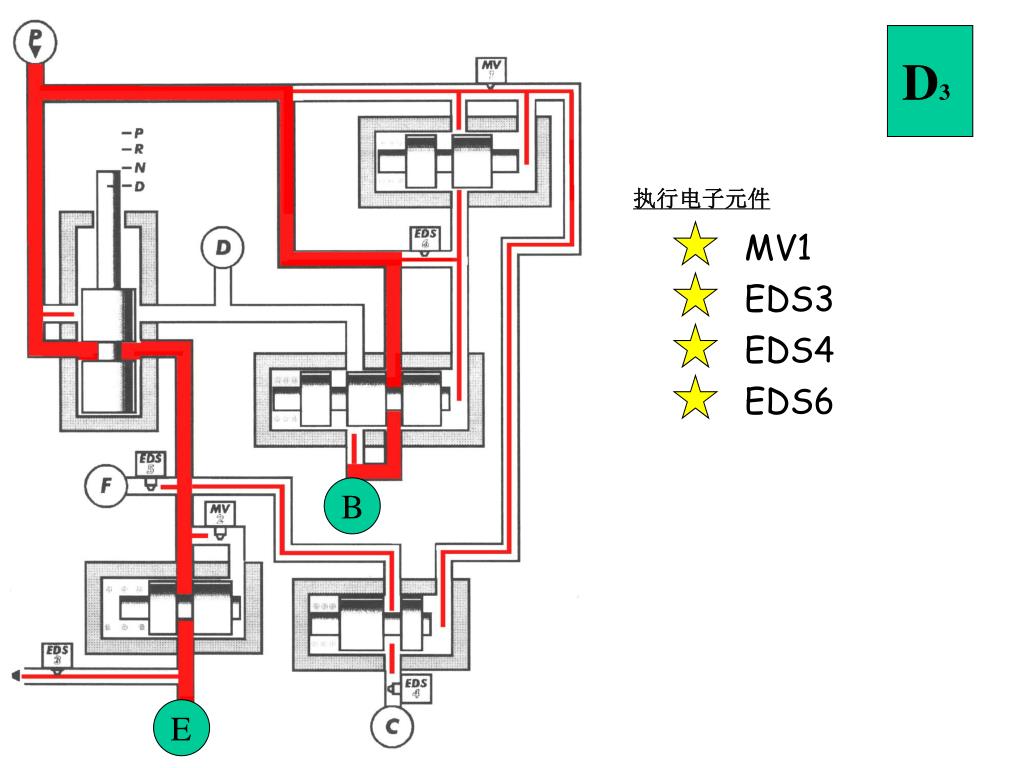

  29. D3 B E 执行电子元件 MV1 EDS3 EDS4 EDS6

  30. 执行部分一览

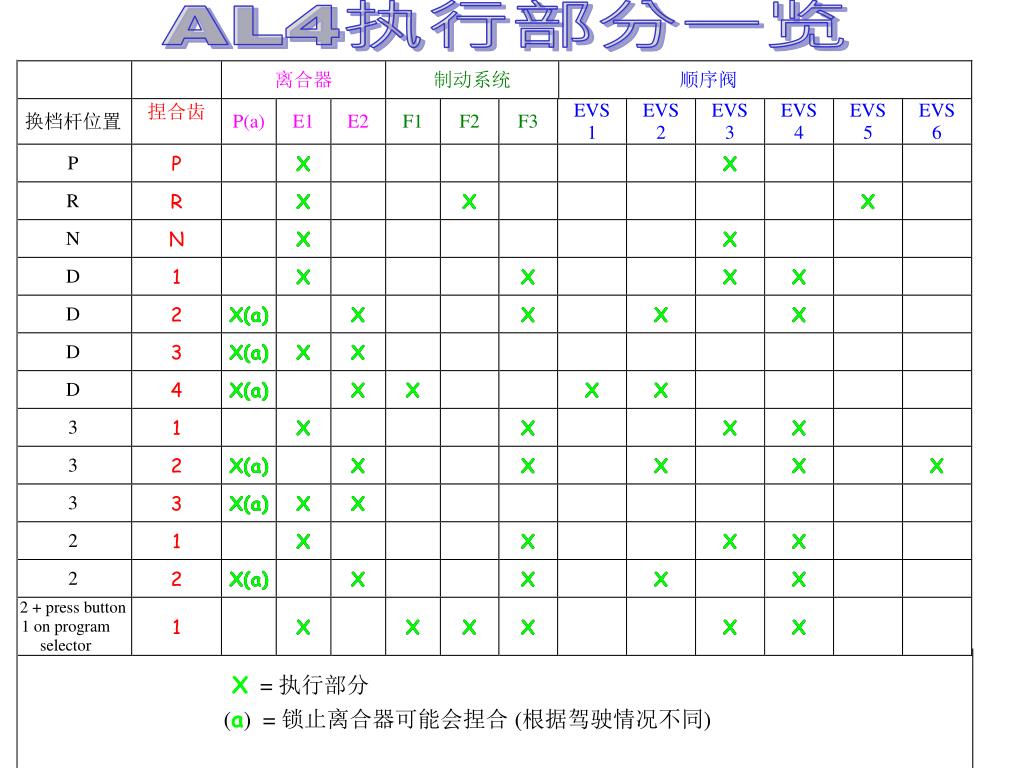

  31. AL4执行部分一览 X = 执行部分 (a) = 锁止离合器可能会捏合 (根据驾驶情况不同)

  32. 紧急模式 液压3档 液压4档 液压倒档

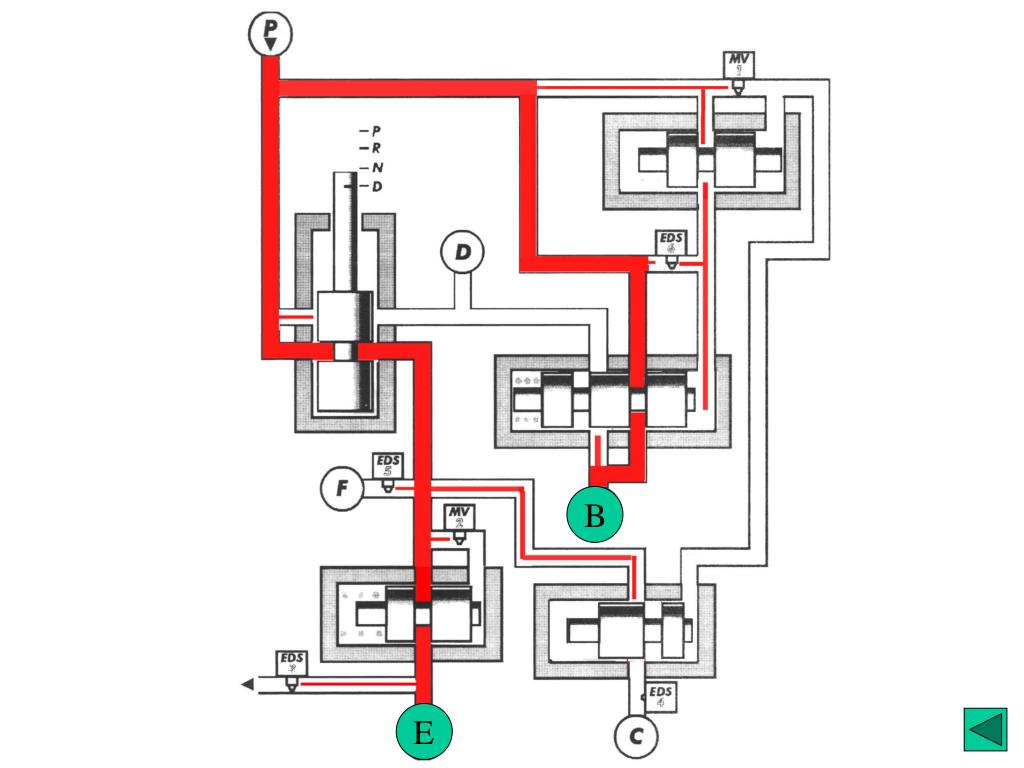

  33. C E

  34. B E

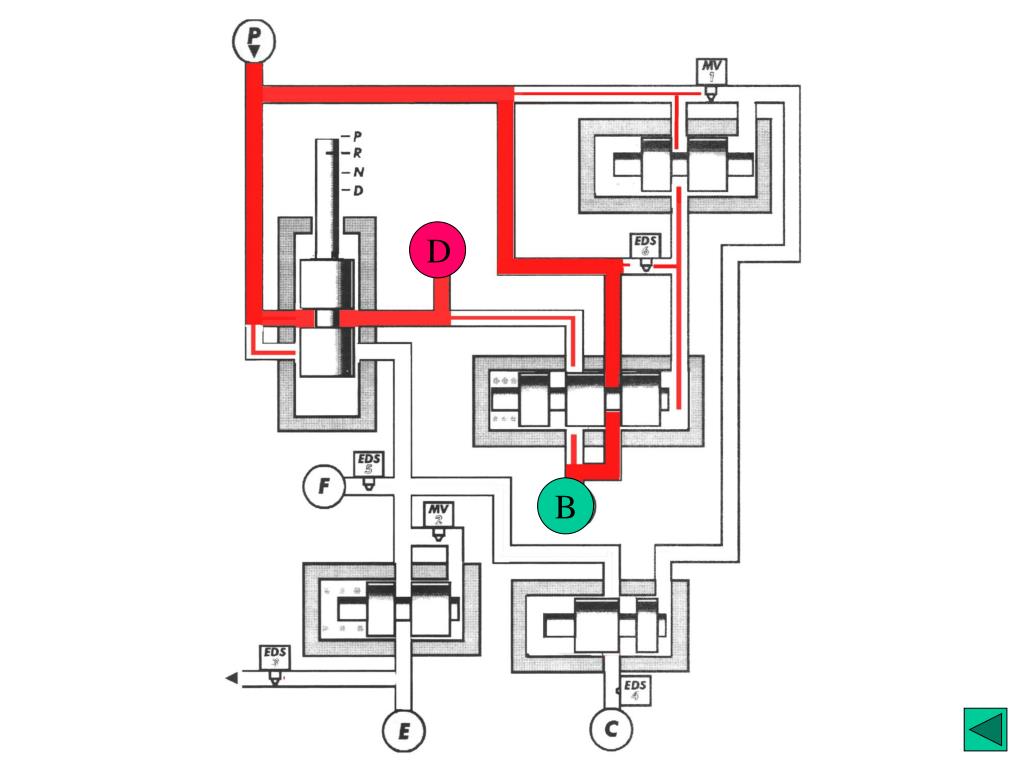

  35. D B
