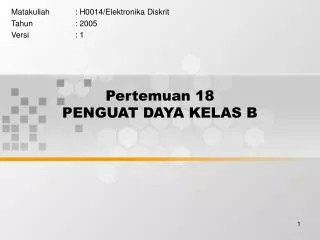

  1. Pertemuan 18PENGUAT DAYA KELAS B Matakuliah : H0014/Elektronika Diskrit Tahun : 2005 Versi : 1

  2. Learning Outcomes Pada akhir pertemuan ini, diharapkan mahasiswa akan mampu : Menerangkan cara kerja dan cara merancang penguat kelas B.

  3. Outline Materi • Rangkaian setara DC. • Garis beban DC dan ac. • Crossover distortion.

  4. PENGUAT KELAS B

  5. EKIVALEN DC Garis beban dc - Titik cut-off ( putus/sumbat )  IC = 0 - Titik saturasi ( jenuh )  VCE = 0 ICQ ~ Garis Beban ac Kepatuhan ac : PP = 2 VCEQ = VCC

  6. GARIS BEBAN DC DAN ac IC VCC 2RL Garis beban ac Garis beban dc VCE VCC 2

  7. CROSSOVER DISTORTION cacat persilangan 0,7 V

  8. MENGHINDARICROSSOVER DISTORTION IC MENGATUR R2 AGAR VBE TEPAT 0.7 VOLT ic(sat) Q ICQ VCE VCEQ

  9. PERBANDINGAN OUTPUT IC IC VCE VCE

  10. DAYA PENGUAT KELAS B Disipasi daya transistor:PDQ=VCEQ.ICQ Disipasi daya transistor maksimum : Daya pada beban :

  11. EFFISIENSI iC(sat)

  12. 15V I D I CC 1K I dc V in 170W 10W 1K CONTOH 1 Tentukan daya yang ditarik oleh penguat dari catu daya Ps, daya pada beban maksimum PL(maks) dan effisiensi  rangkaian disamping ini.

  13. JAWAB ICC = ID + Idc = 6,91 + 238,5 = 245,4 mA PS = VCC . ICC = ( 15 V ) ( 245,4 mA ) PS= 3,68 W Effisiensi :

  14. CONTOH 2 • Gambarlah garis beban ac nya. • Berapa daya beban maksimumnya ? • Berapa disipasi daya maksimumnya ? • R diatur untuk mendapatkan VBE = 0,68V dan ICQ = 20 mA. Berapa penguras arus ( current drain ) tanpa sinyal ? Berapa penguras arus sinyal penuh ? Berapa effisiensinya.

  15. JAWAB Tegangan pada tahanan 470  : 10 – 0,68 = 9,32 V Arus pada tahanan 470  : Arus penguras tanpa sinyal input : ICC = ID + ICQ ICC = 19,8 + 20 = 39,8 mA
