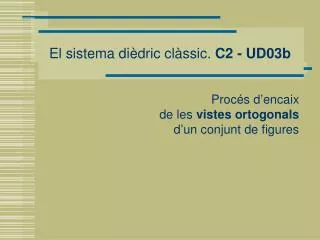

  1. El sistema dièdric clàssic. C2 - UD03b Procés d’encaix de les vistes ortogonals d’un conjunt de figures

  2. Conjunt de figures polièdriques. Tres figures amb la base a terra; una inclinada horitzontalment i una inclinada verticalment.

  3. Croquis en planta del conjunt: vistes ortogonals Definició de les línies bàsiques de la vista ortogonal (planta) Línia d’encaix Atenció a les proporcions!

  4. Regruixat d’arestes vistes i indicació d’arestes ocultes.

  5. Acotació del croquis • Col·locació del sistema de cotes per a les arestes projectades en verdadera magnitud • Línies de cotes • Línies de referència • Limitadors

  6. Projeccions NO VERDADERA MAGNITUD ATENCIÓ A LA PEÇA INCLINADA VERTICAL! mida real mida real Projecció en VERDADERA MAGNITUD

  7. Acotació de la peça inclinada per separat

  8. Cotes d’amplades i fondàries (planta) Indicació de les altures principals: sistema acotat planta + cota d’altures

  9. Procésd’encaix en dièdric. Encaix dels elements disposats en paral·lel

  10. Disposició dels nous eixos d’orientació de la peça inclinada horitzontal

  11. Situació sobre els nous eixos de les mides de la peça inclinada horitzontalment.

  12. Encaix de la peça inclinada horitzontalment.

  13. Situació en planta de la peça inclinada vertical. La peça està inclinada i les seves mides no es projecten en verdadera magnitud

  14. Dibuix de l’alçat: definició de la inclinació (la única possible per estar recolzada en la peça més alta).

  15. Dibuix de la peça en llargada i altura a l’alçat (mides de la peça en verdadera magnitud)

  16. Traspàs de situació en sentit de les amplades de les arestes de la peça.

  17. Dibuix a la planta de la peça (atenció a la concordància de la planta i l’alçat)

  18. Traspàs a l’alçat dels límits en amplada del dibuix en planta de la peça inclinada horitzontal.

  19. Dibuix de l’alçat de la peça inclinada horitzontal a partir de la planta.

  20. Dibuix final diferenciant arestes vistes i ocultes.

  21. C2 - UD03b. El sistema dièdric clàssic.
