  1. การอ้างแอดเดรสหน่วยความจำการอ้างแอดเดรสหน่วยความจำ

  2. โหมดของแอดเดรส Addressing Mode • Immediate Addressing • Direct Addressing • Indirect Addressing • Register Direct Addressing • Register Indirect Addressing • Indexed Addressing • Relative Addressing • Stack

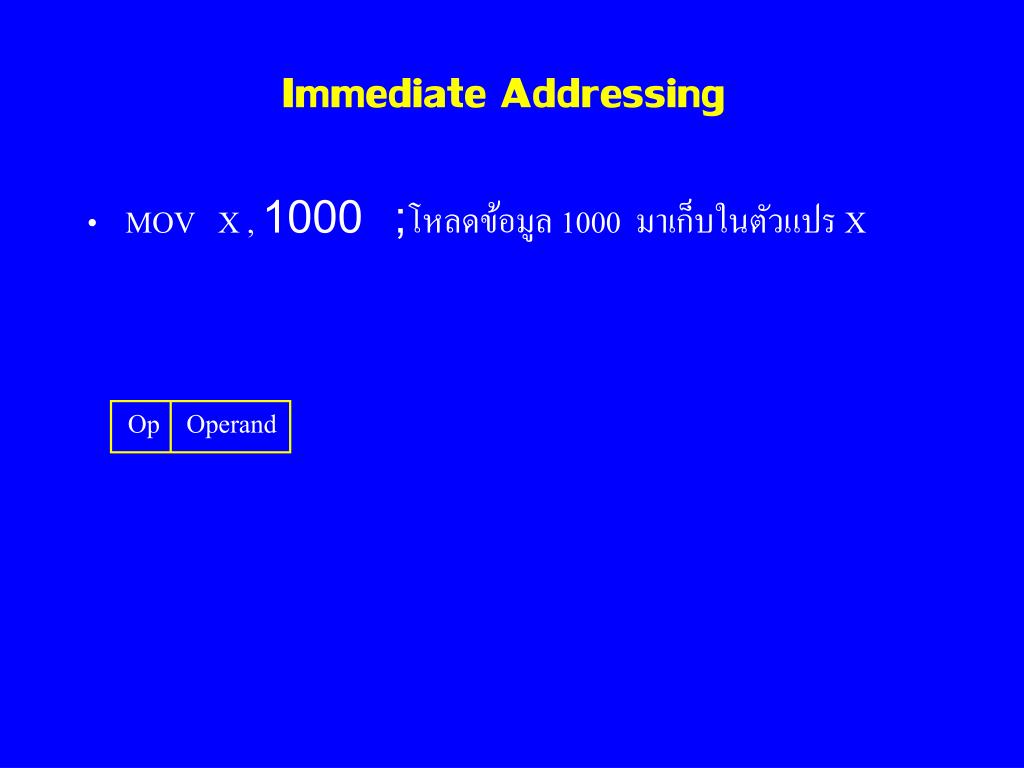

  3. Immediate Addressing • MOV X , 1000 ;โหลดข้อมูล 1000 มาเก็บในตัวแปร X Op Operand

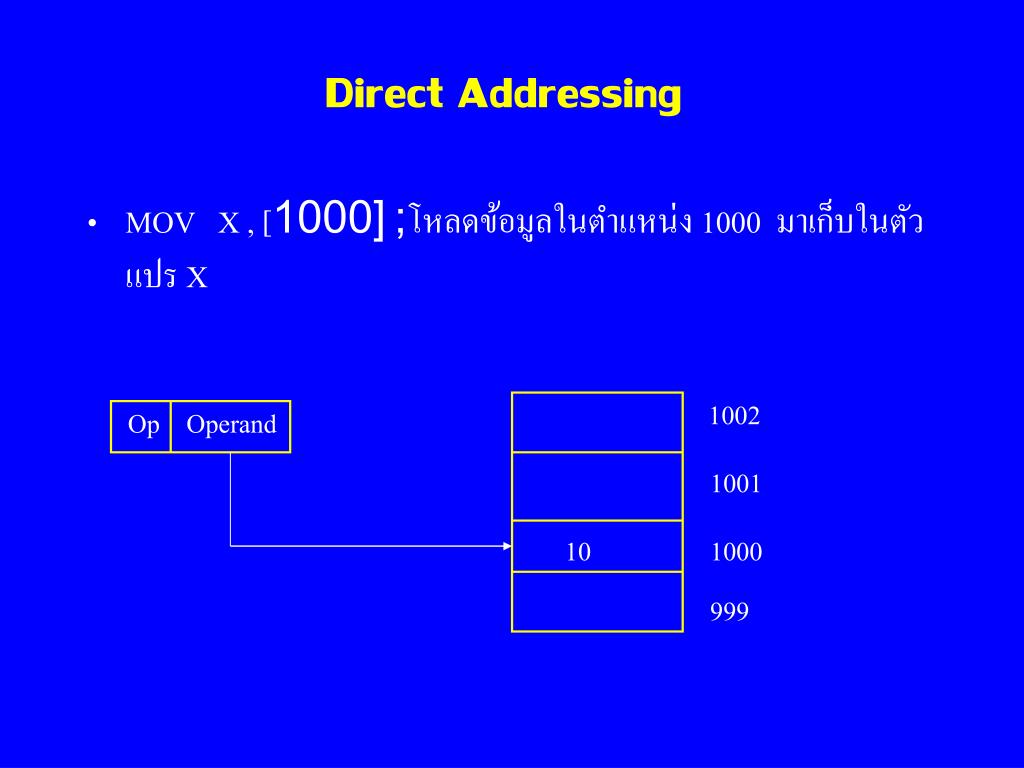

  4. Direct Addressing • MOV X , [1000] ;โหลดข้อมูลในตำแหน่ง 1000 มาเก็บในตัวแปร X 1002 Op Operand 1001 10 1000 999

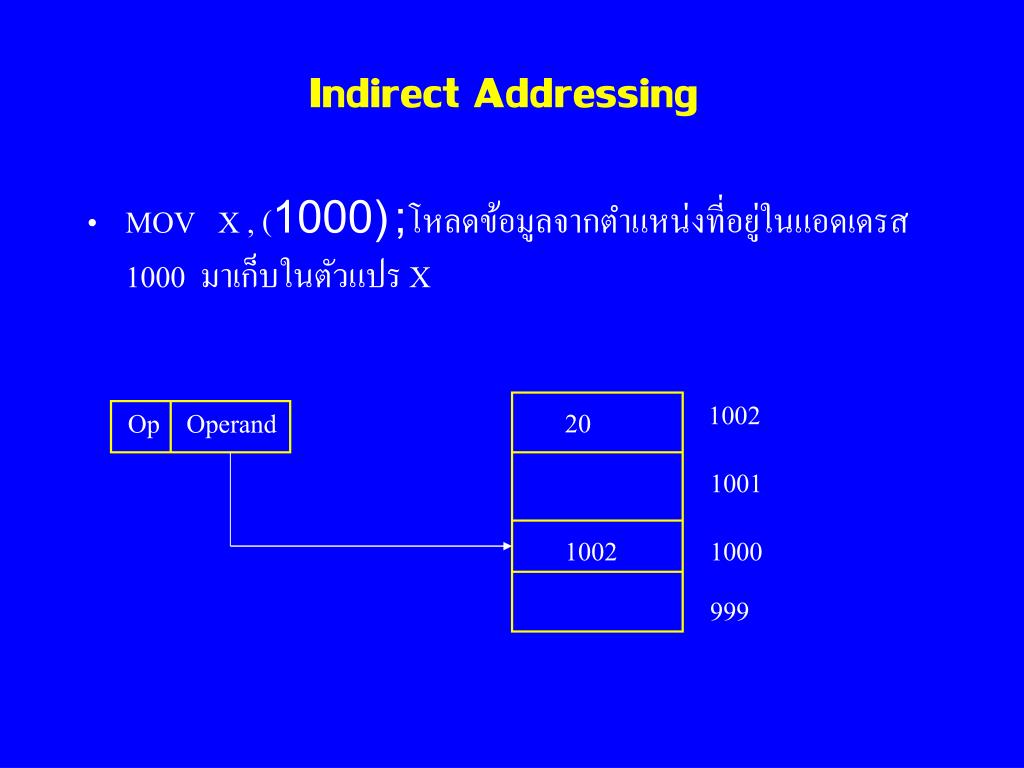

  5. Indirect Addressing • MOV X , (1000) ;โหลดข้อมูลจากตำแหน่งที่อยู่ในแอดเดรส 1000 มาเก็บในตัวแปร X 1002 20 Op Operand 1001 1002 1000 999

  6. Register Direct Addressing • MOV X , R1 ;โหลดข้อมูลที่อยู่ใน R1 มาเก็บในตัวแปร X Op R1 R1 0FF

  7. Register Indirect Addressing • MOV X , [R1] ;โหลดข้อมูลจากแอดเดรสที่อยู่ใน R1 มาเก็บในตัวแปร X 1002 20 Op R1 40 1001 R1 1002 1000 1001 999

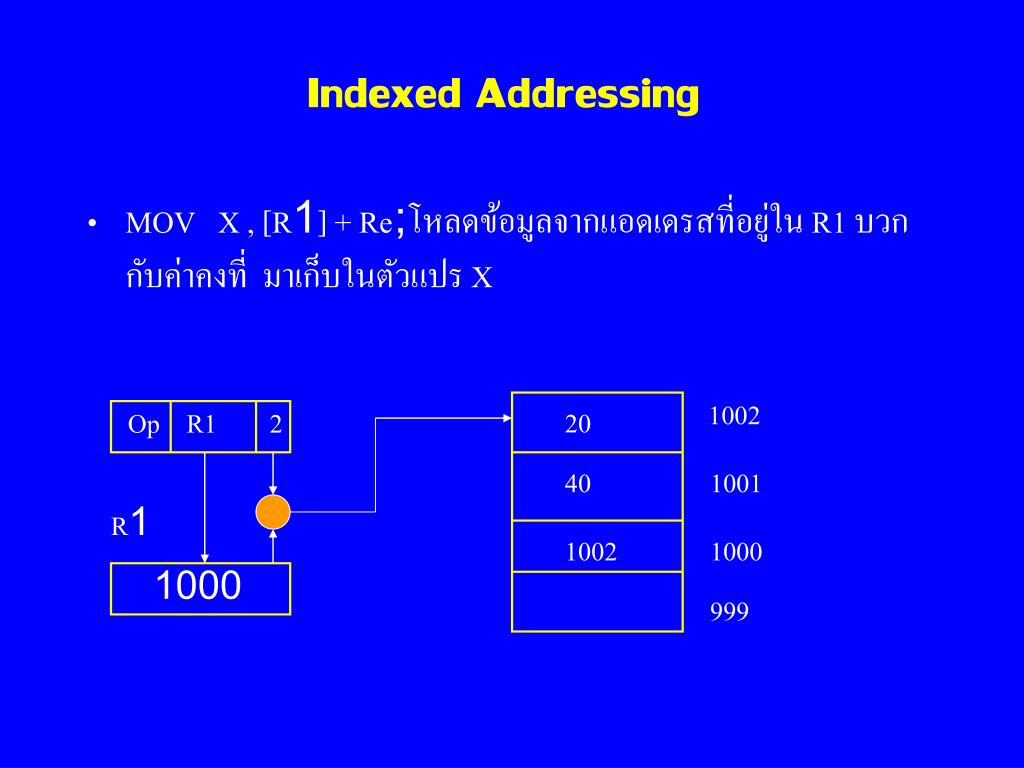

  8. Indexed Addressing • MOV X , [R1] + Re ;โหลดข้อมูลจากแอดเดรสที่อยู่ใน R1 บวกกับค่าคงที่มาเก็บในตัวแปร X 1002 20 Op R1 2 40 1001 R1 1002 1000 1000 999

  9. Relative Addressing • MOV X , PC + Re ;โหลดข้อมูลจากแอดเดรสของ PC บวกกับค่าคงที่มาเก็บในตัวแปร X 1002 20 Op 1 40 1001 PC 1002 1000 1000 999

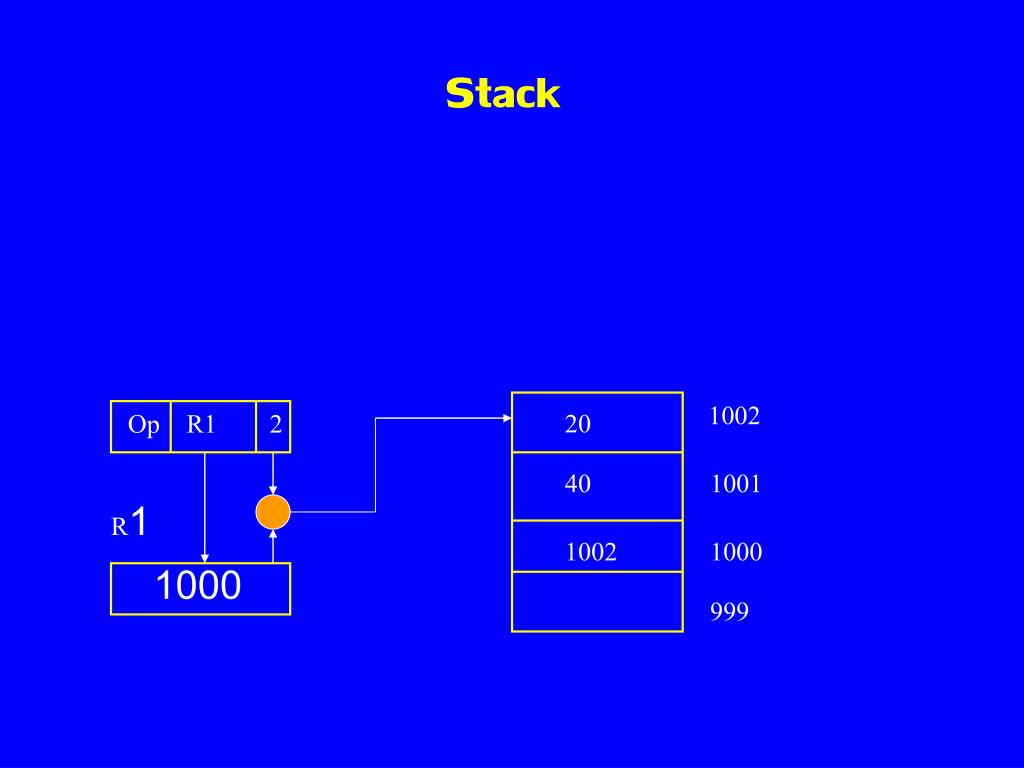

  10. Stack 1002 20 Op R1 2 40 1001 R1 1002 1000 1000 999

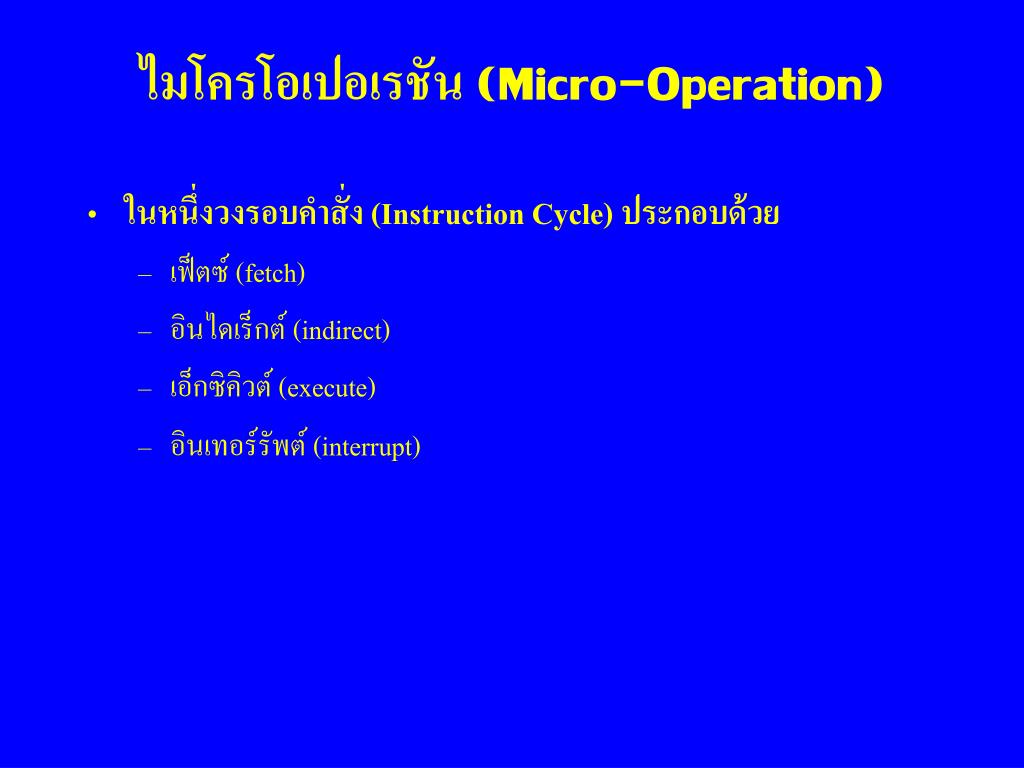

  11. ไมโครโอเปอเรชัน (Micro-Operation) • ในหนึ่งวงรอบคำสั่ง (Instruction Cycle) ประกอบด้วย • เฟ็ตซ์ (fetch) • อินไดเร็กต์ (indirect) • เอ็กซิคิวต์ (execute) • อินเทอร์รัพต์ (interrupt)

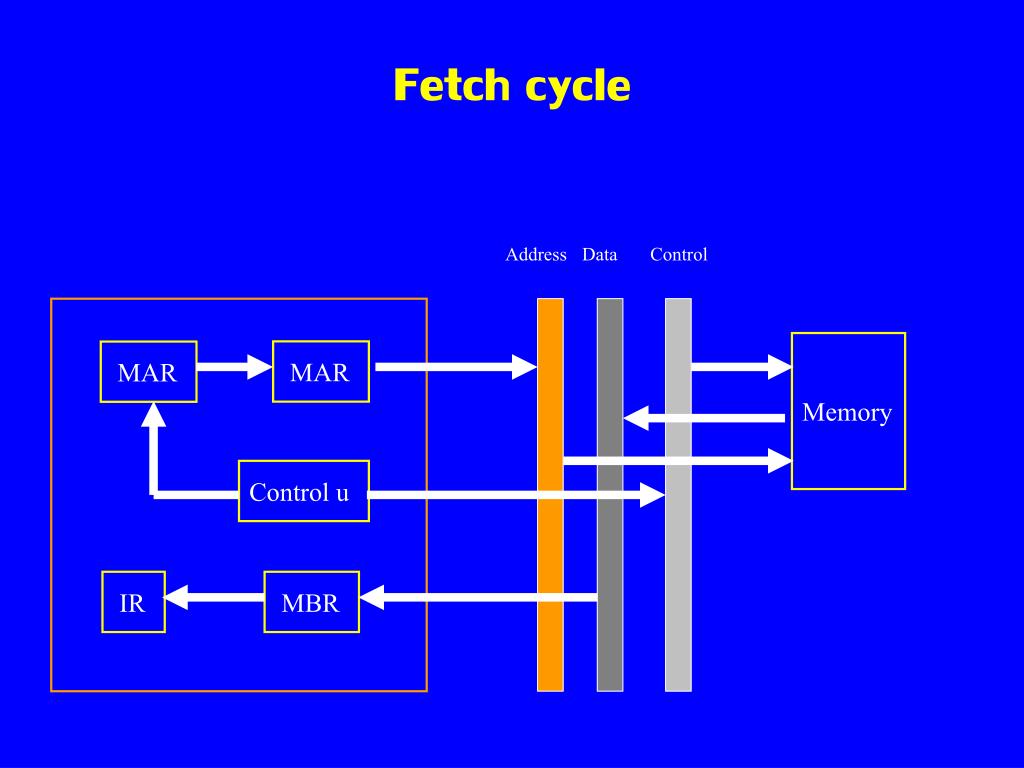

  12. Fetch cycle Address Data Control Memory MAR MAR Control u IR MBR

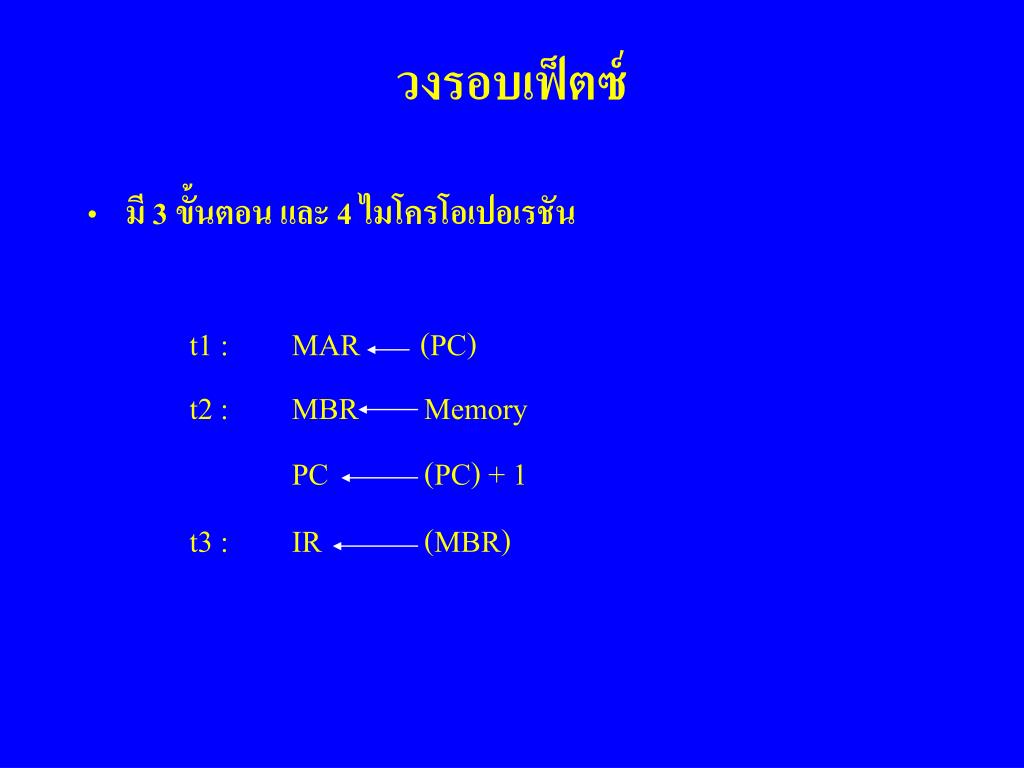

  13. วงรอบเฟ็ตซ์ • มี 3 ขั้นตอน และ 4 ไมโครโอเปอเรชัน t1 : MAR (PC) t2 : MBR Memory PC (PC) + 1 t3 : IR (MBR)

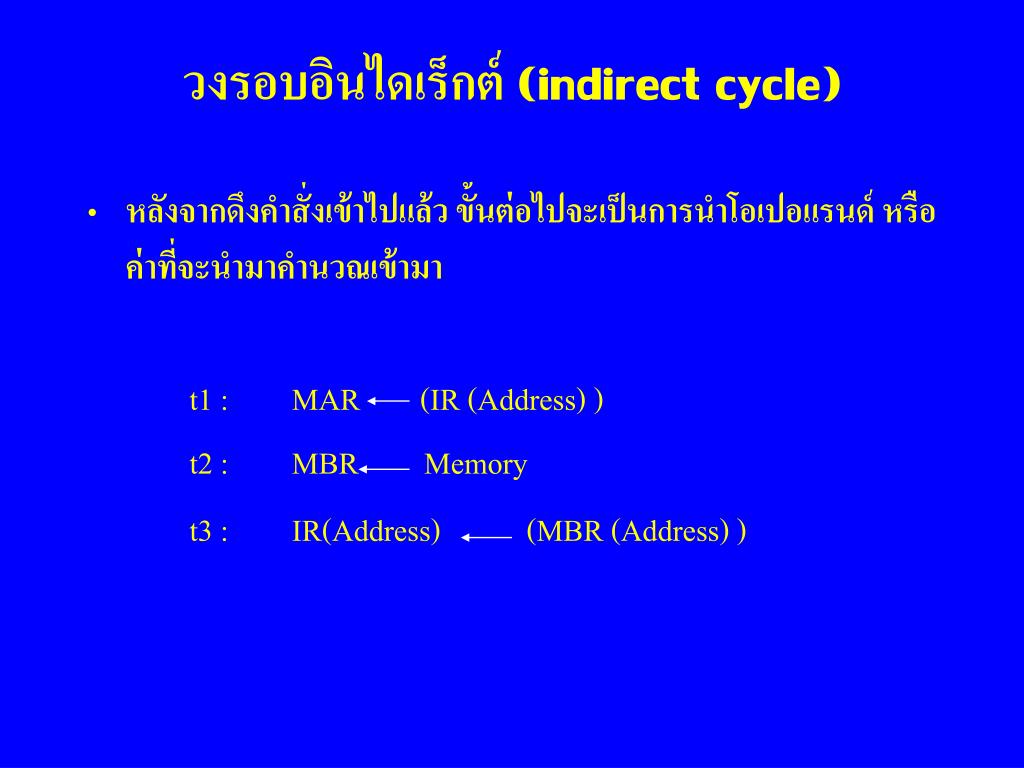

  14. วงรอบอินไดเร็กต์ (indirect cycle) • หลังจากดึงคำสั่งเข้าไปแล้ว ขั้นต่อไปจะเป็นการนำโอเปอแรนด์ หรือค่าที่จะนำมาคำนวณเข้ามา t1 : MAR (IR (Address) ) t2 : MBR Memory t3 : IR(Address) (MBR (Address) )

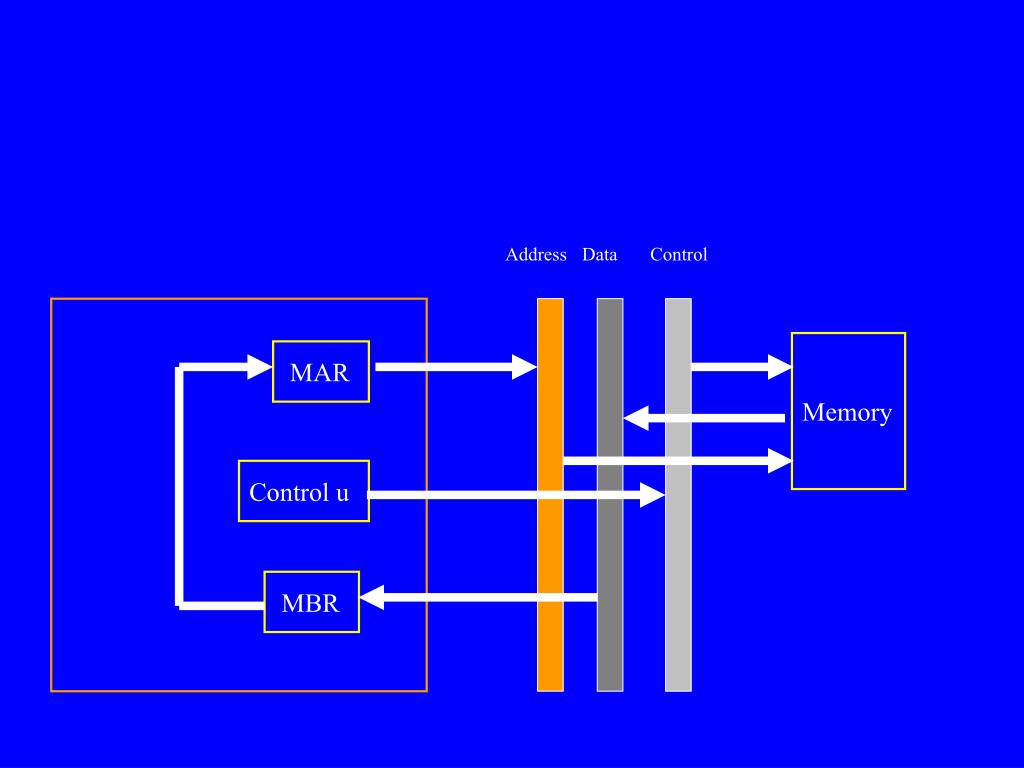

  15. Address Data Control Memory MAR Control u MBR

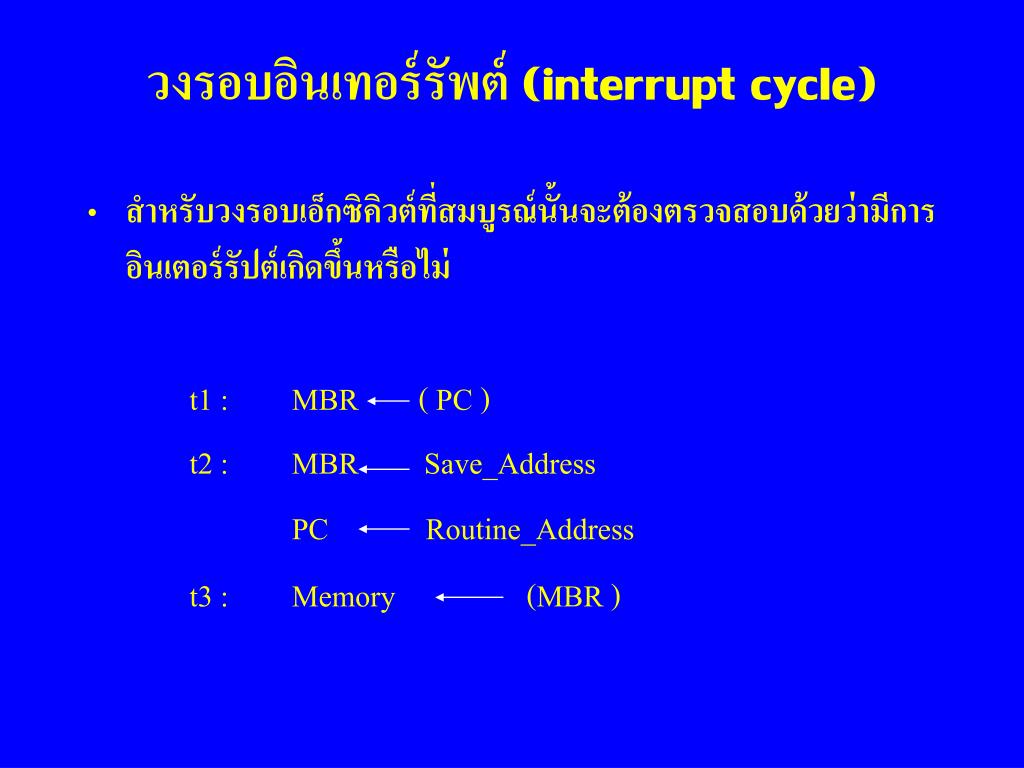

  16. วงรอบอินเทอร์รัพต์ (interrupt cycle) • สำหรับวงรอบเอ็กซิคิวต์ที่สมบูรณ์นั้นจะต้องตรวจสอบด้วยว่ามีการอินเตอร์รัปต์เกิดขึ้นหรือไม่ t1 : MBR ( PC ) t2 : MBR Save_Address PC Routine_Address t3 : Memory (MBR )

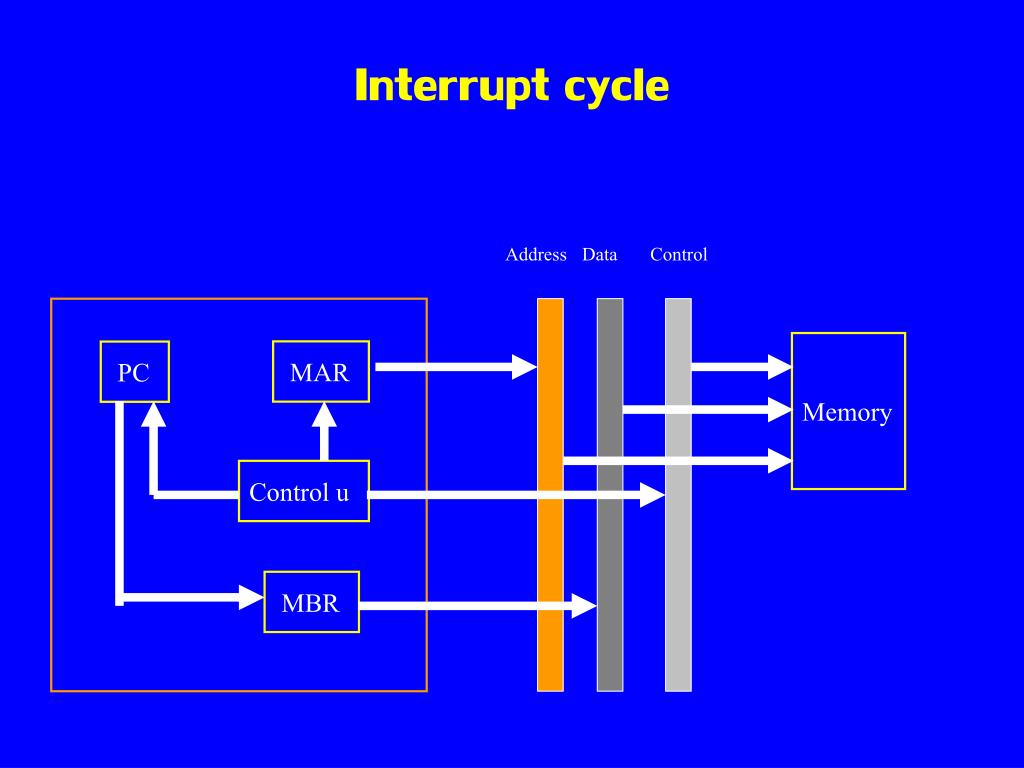

  17. Interrupt cycle Address Data Control Memory MAR PC Control u MBR
