单工无线通信系统

1. 单工无线通信系统

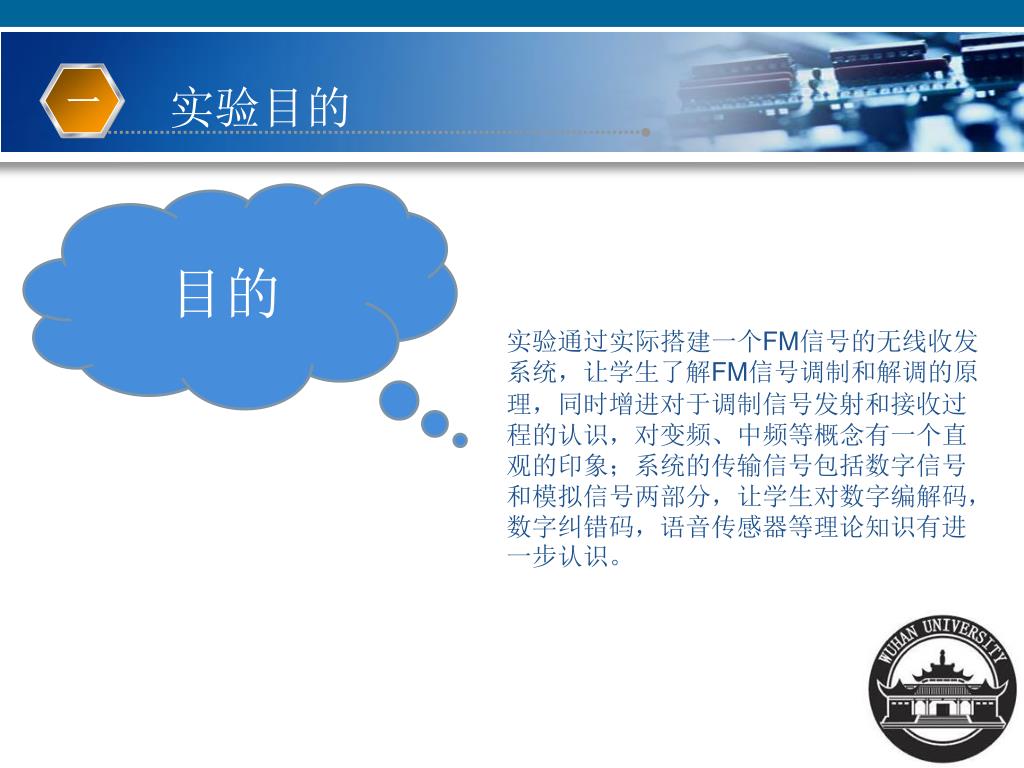

2. 一 实验目的 目的 实验通过实际搭建一个FM信号的无线收发系统，让学生了解FM信号调制和解调的原理，同时增进对于调制信号发射和接收过程的认识，对变频、中频等概念有一个直观的印象；系统的传输信号包括数字信号和模拟信号两部分，让学生对数字编解码，数字纠错码，语音传感器等理论知识有进一步认识。

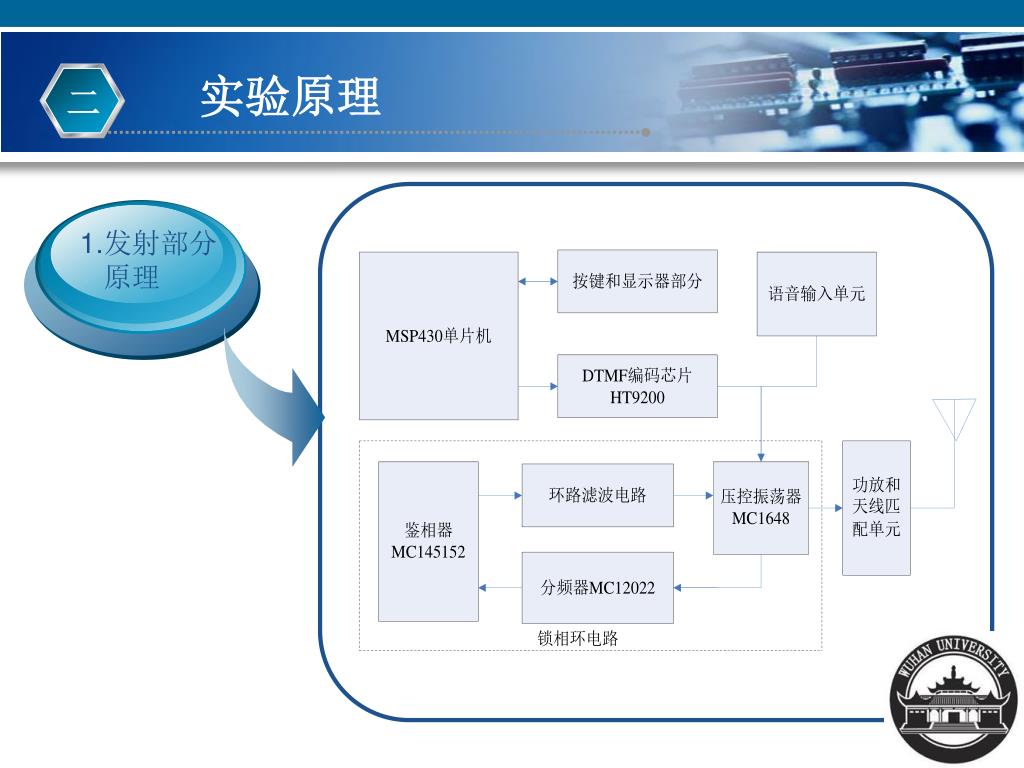

3. 1.发射部分 原理 二 实验原理

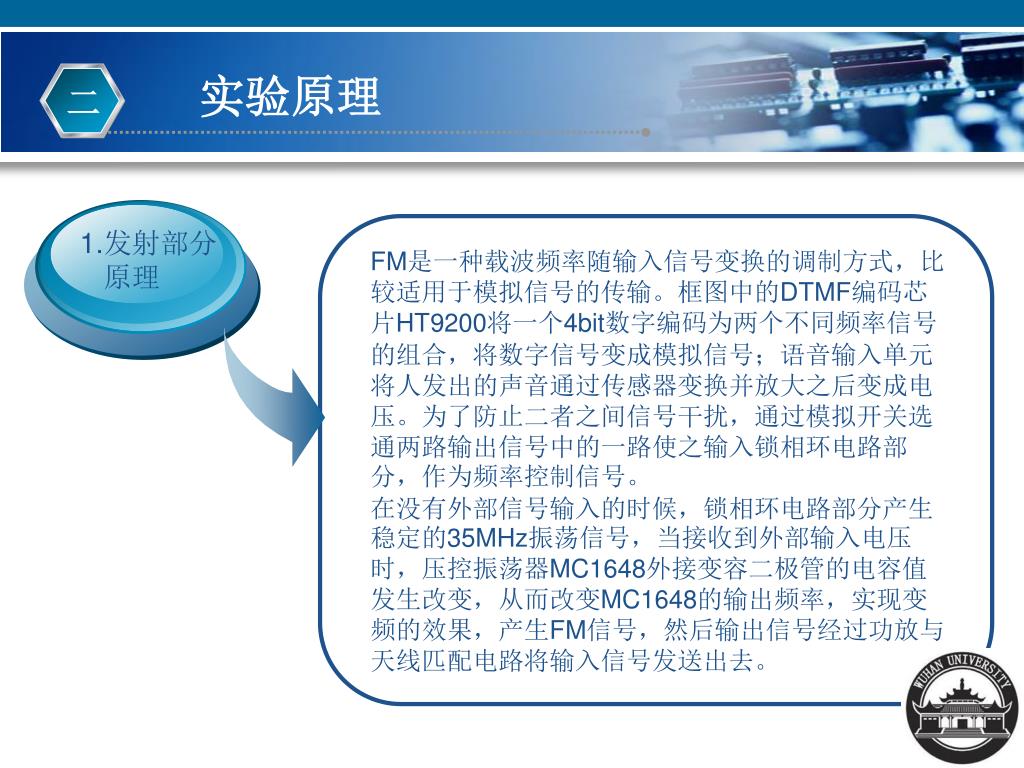

4. 1.发射部分 原理 二 实验原理 FM是一种载波频率随输入信号变换的调制方式，比较适用于模拟信号的传输。框图中的DTMF编码芯片HT9200将一个4bit数字编码为两个不同频率信号的组合，将数字信号变成模拟信号；语音输入单元将人发出的声音通过传感器变换并放大之后变成电压。为了防止二者之间信号干扰，通过模拟开关选通两路输出信号中的一路使之输入锁相环电路部分，作为频率控制信号。 在没有外部信号输入的时候，锁相环电路部分产生稳定的35MHz振荡信号，当接收到外部输入电压时，压控振荡器MC1648外接变容二极管的电容值发生改变，从而改变MC1648的输出频率，实现变频的效果，产生FM信号，然后输出信号经过功放与天线匹配电路将输入信号发送出去。

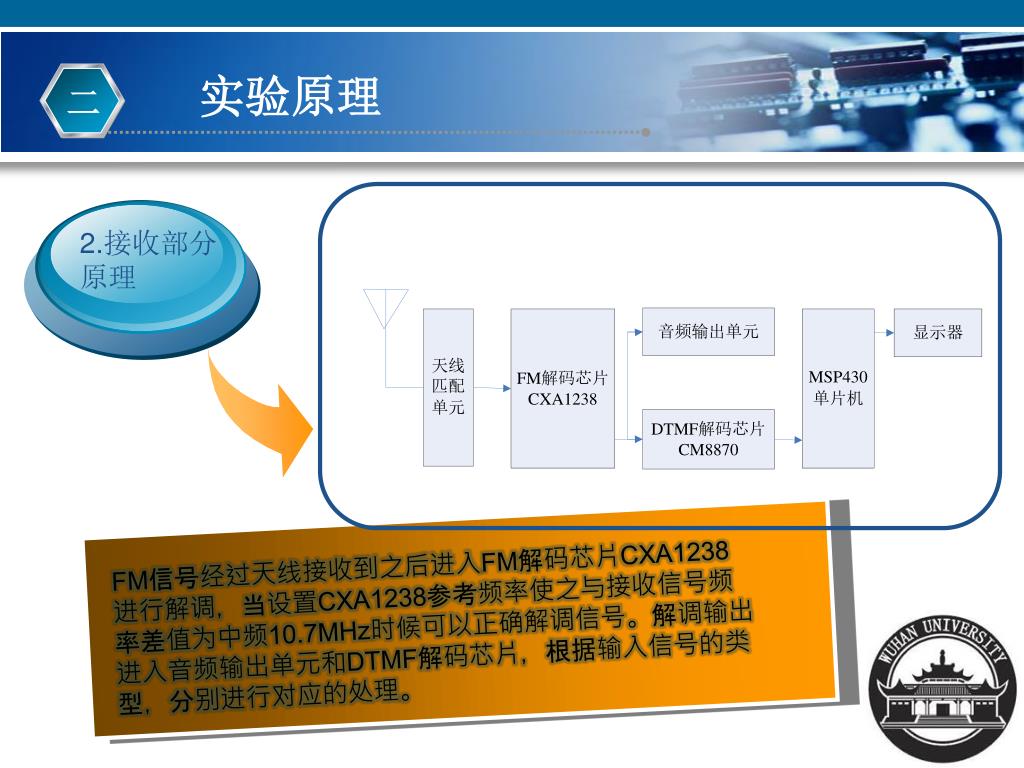

5. 2.接收部分 原理 二 实验原理 FM信号经过天线接收到之后进入FM解码芯片CXA1238进行解调，当设置CXA1238参考频率使之与接收信号频率差值为中频10.7MHz时候可以正确解调信号。解调输出进入音频输出单元和DTMF解码芯片，根据输入信号的类型，分别进行对应的处理。

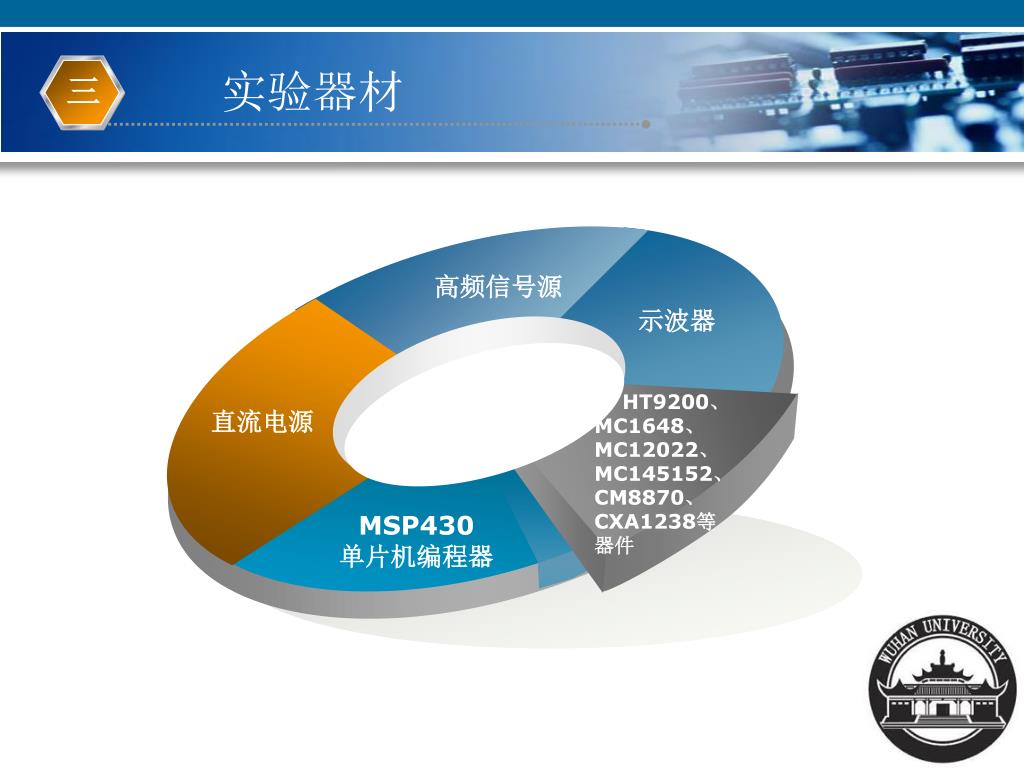

6. 高频信号源 示波器 HT9200、 MC1648、MC12022、 MC145152、CM8870、 CXA1238等 器件 直流电源 三 MSP430 单片机编程器 实验器材

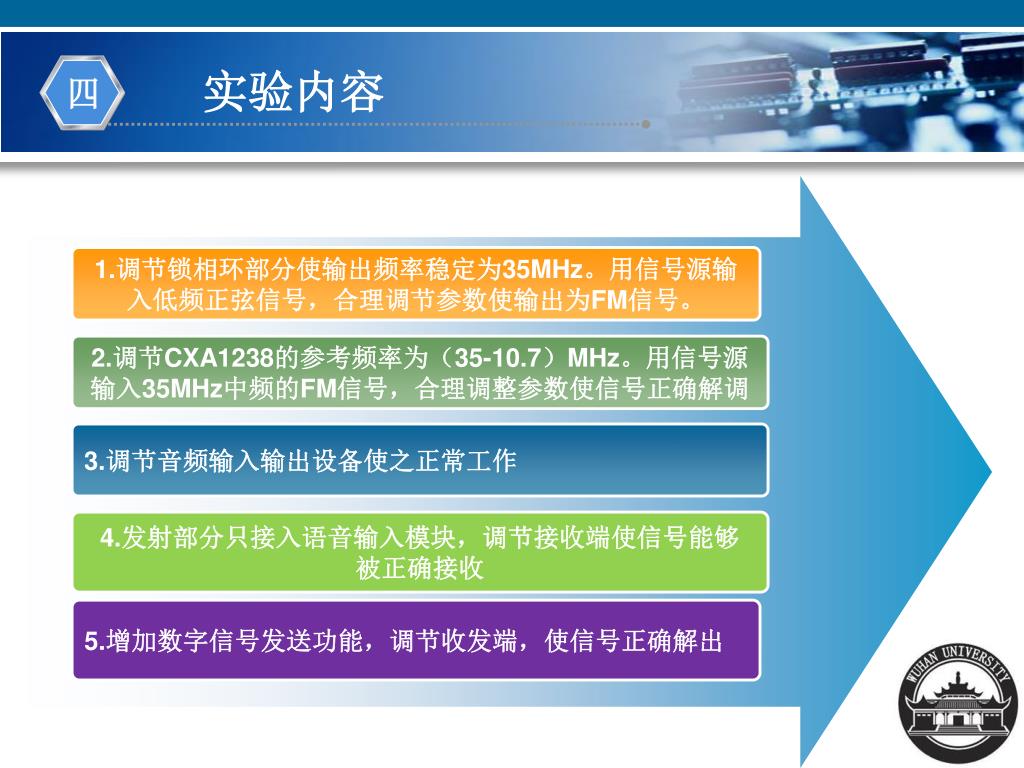

7. 四 实验内容 1.调节锁相环部分使输出频率稳定为35MHz。用信号源输 入低频正弦信号，合理调节参数使输出为FM信号。 2.调节CXA1238的参考频率为（35-10.7）MHz。用信号源 输入35MHz中频的FM信号，合理调整参数使信号正确解调 3.调节音频输入输出设备使之正常工作 4.发射部分只接入语音输入模块，调节接收端使信号能够 被正确接收 5.增加数字信号发送功能，调节收发端，使信号正确解出

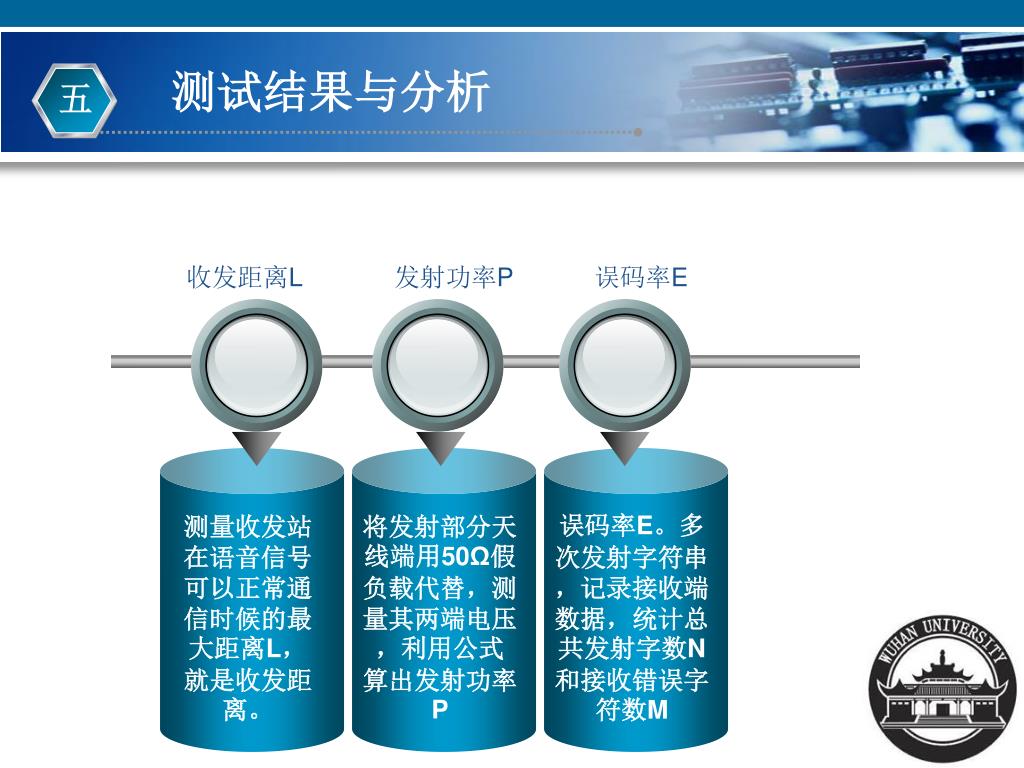

8. 收发距离L 发射功率P 误码率E 五 Your Text 测试结果与分析 测量收发站在语音信号可以正常通信时候的最大距离L，就是收发距离。 将发射部分天线端用50Ω假负载代替，测量其两端电压，利用公式 算出发射功率P 误码率E。多次发射字符串，记录接收端数据，统计总共发射字数N和接收错误字符数M

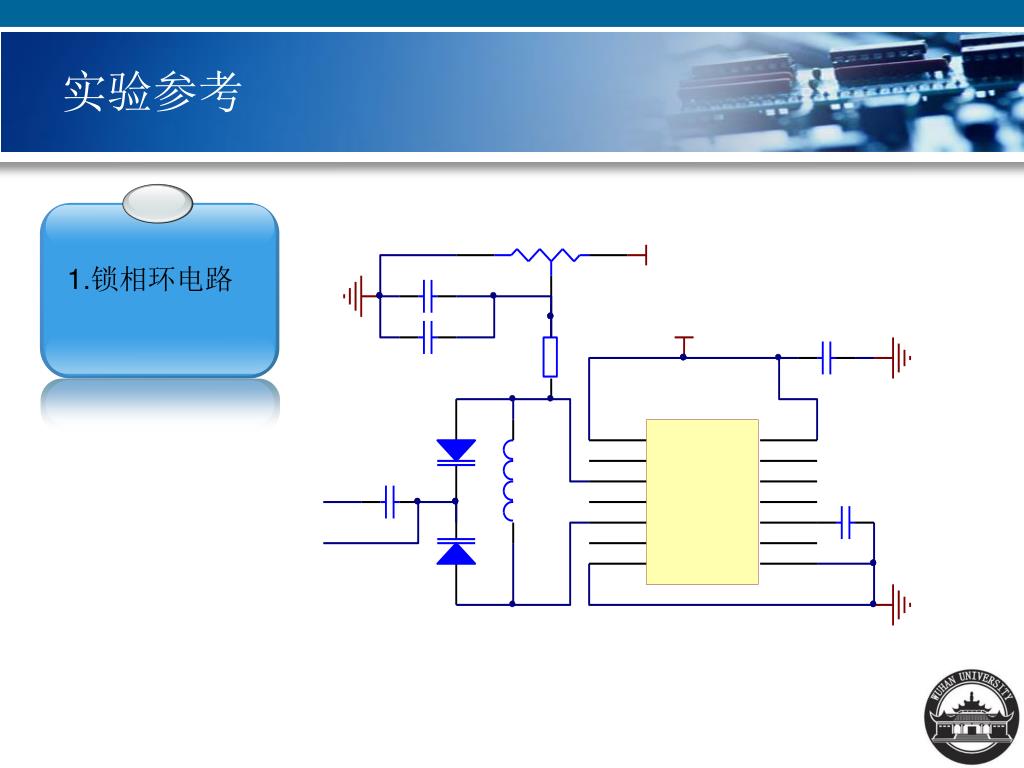

9. 1.锁相环电路 实验参考

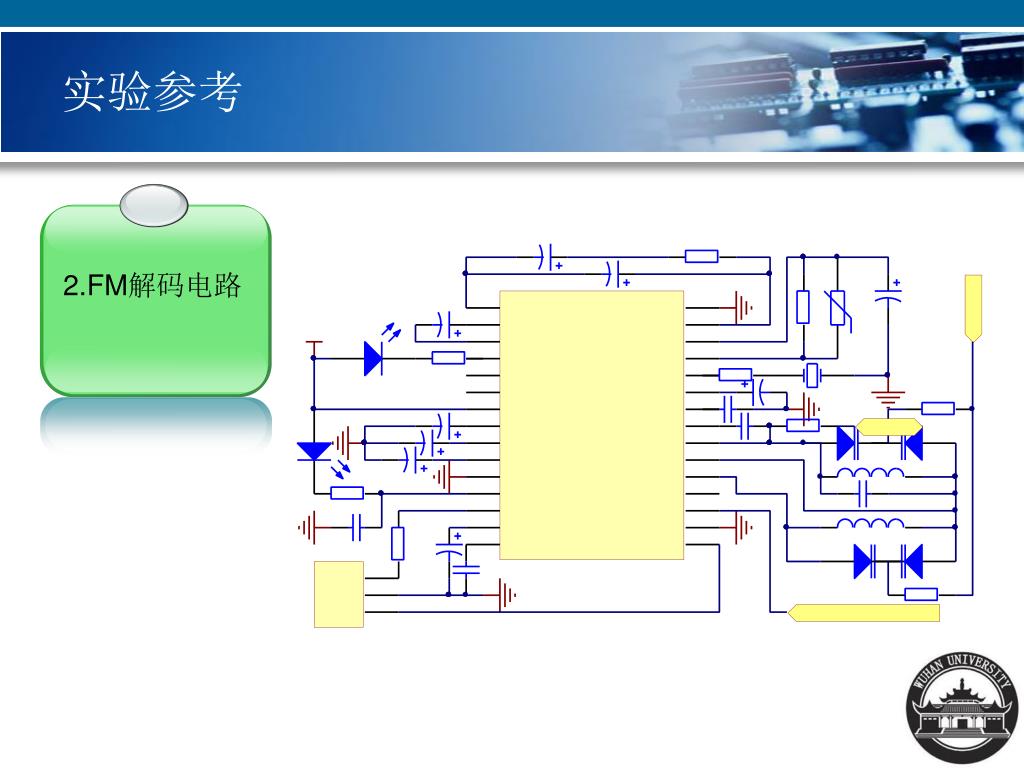

10. 2.FM解码电路 实验参考

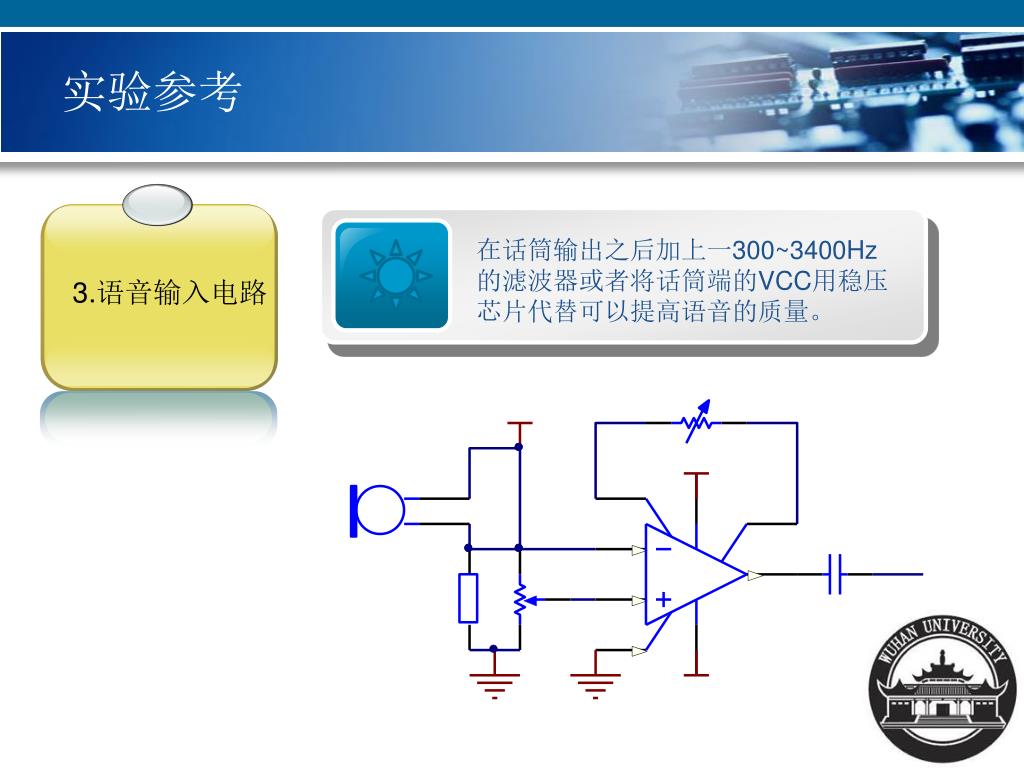

11. 在话筒输出之后加上一300~3400Hz的滤波器或者将话筒端的VCC用稳压芯片代替可以提高语音的质量。在话筒输出之后加上一300~3400Hz的滤波器或者将话筒端的VCC用稳压芯片代替可以提高语音的质量。 3.语音输入电路 实验参考

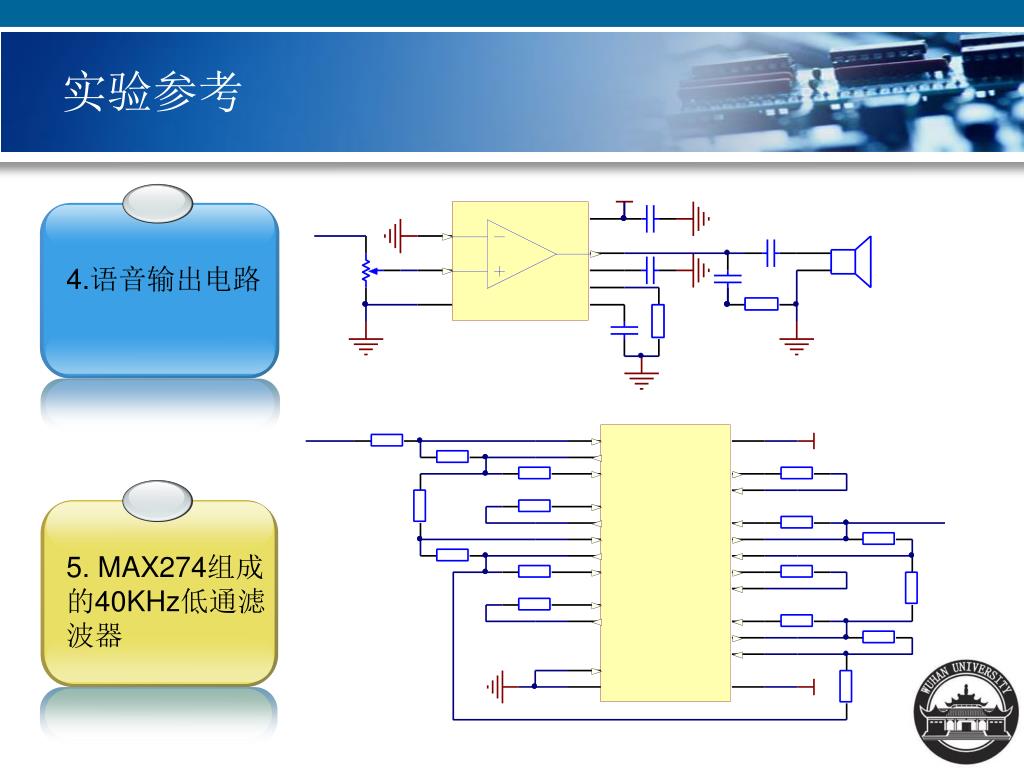

12. 5.MAX274组成的40KHz低通滤波器 4.语音输出电路 实验参考

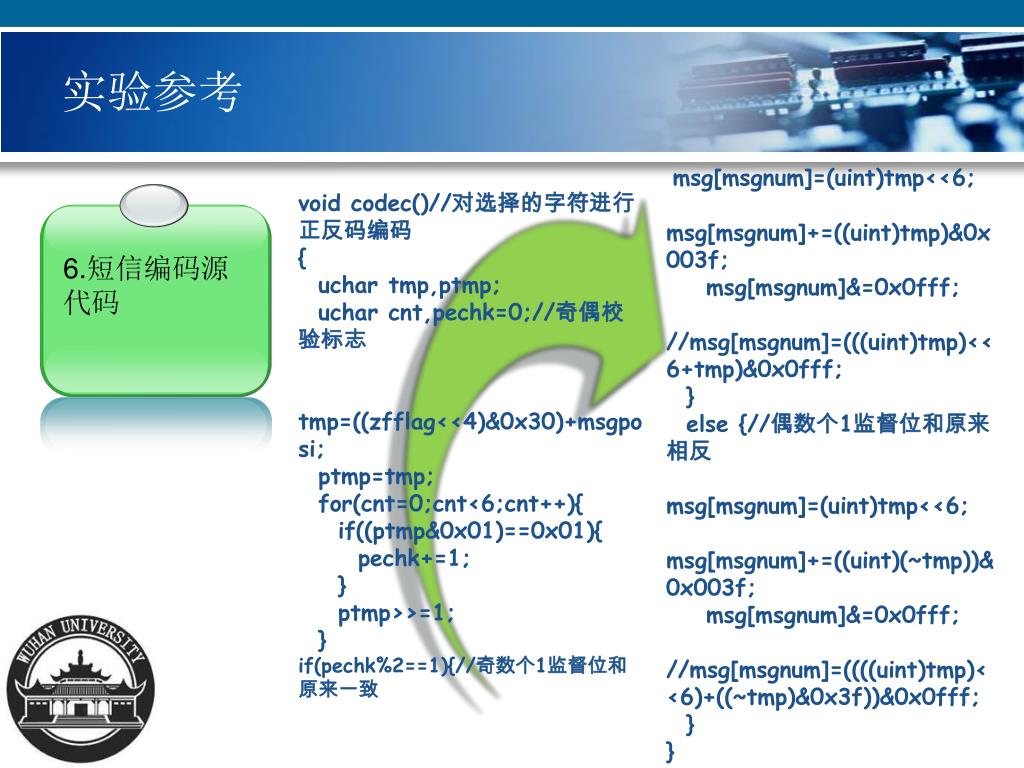

13. 6.短信编码源 代码 实验参考 msg[msgnum]=(uint)tmp<<6; msg[msgnum]+=((uint)tmp)&0x003f; msg[msgnum]&=0x0fff; //msg[msgnum]=(((uint)tmp)<<6+tmp)&0x0fff; } else {//偶数个1监督位和原来相反 msg[msgnum]=(uint)tmp<<6; msg[msgnum]+=((uint)(~tmp))&0x003f; msg[msgnum]&=0x0fff; //msg[msgnum]=((((uint)tmp)<<6)+((~tmp)&0x3f))&0x0fff; } } void codec()//对选择的字符进行正反码编码 { uchar tmp,ptmp; uchar cnt,pechk=0;//奇偶校验标志 tmp=((zfflag<<4)&0x30)+msgposi; ptmp=tmp; for(cnt=0;cnt<6;cnt++){ if((ptmp&0x01)==0x01){ pechk+=1; } ptmp>>=1; } if(pechk%2==1){//奇数个1监督位和原来一致
