1. 计算机网络与综合布线 学习情境1 局域网的组成及网线制作 主 编：吴大军 马金忠 副主编：郝建忠等 1

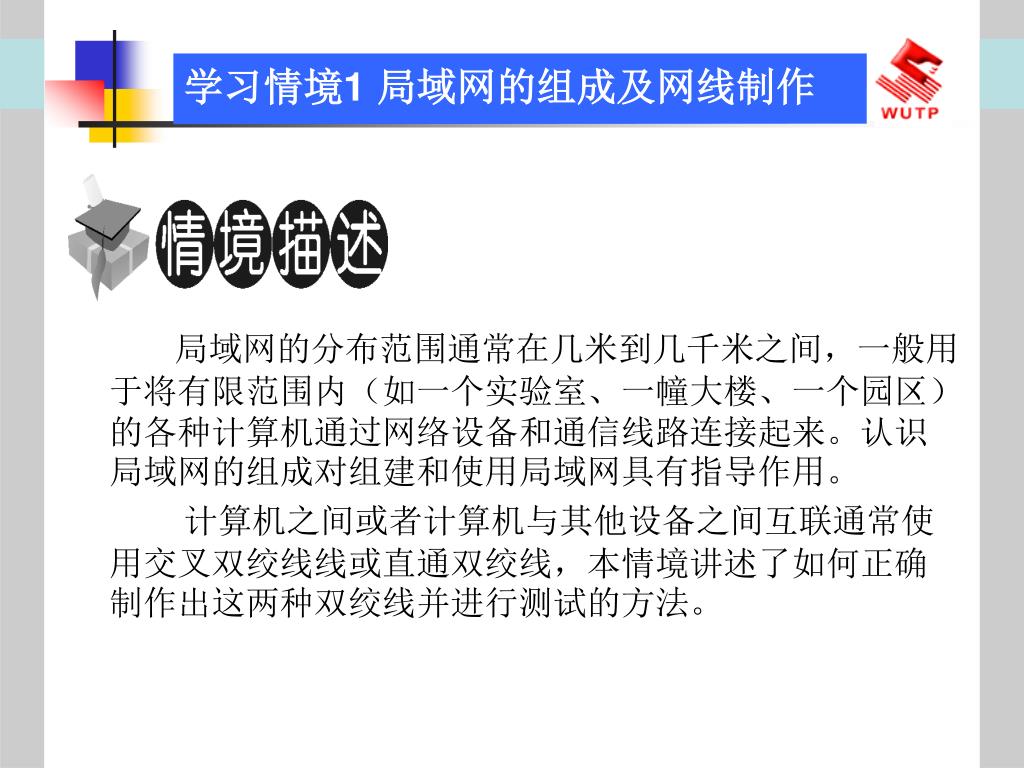

2. 学习情境1 局域网的组成及网线制作 • 局域网的分布范围通常在几米到几千米之间，一般用于将有限范围内（如一个实验室、一幢大楼、一个园区）的各种计算机通过网络设备和通信线路连接起来。认识局域网的组成对组建和使用局域网具有指导作用。 • 计算机之间或者计算机与其他设备之间互联通常使用交叉双绞线线或直通双绞线，本情境讲述了如何正确制作出这两种双绞线并进行测试的方法。

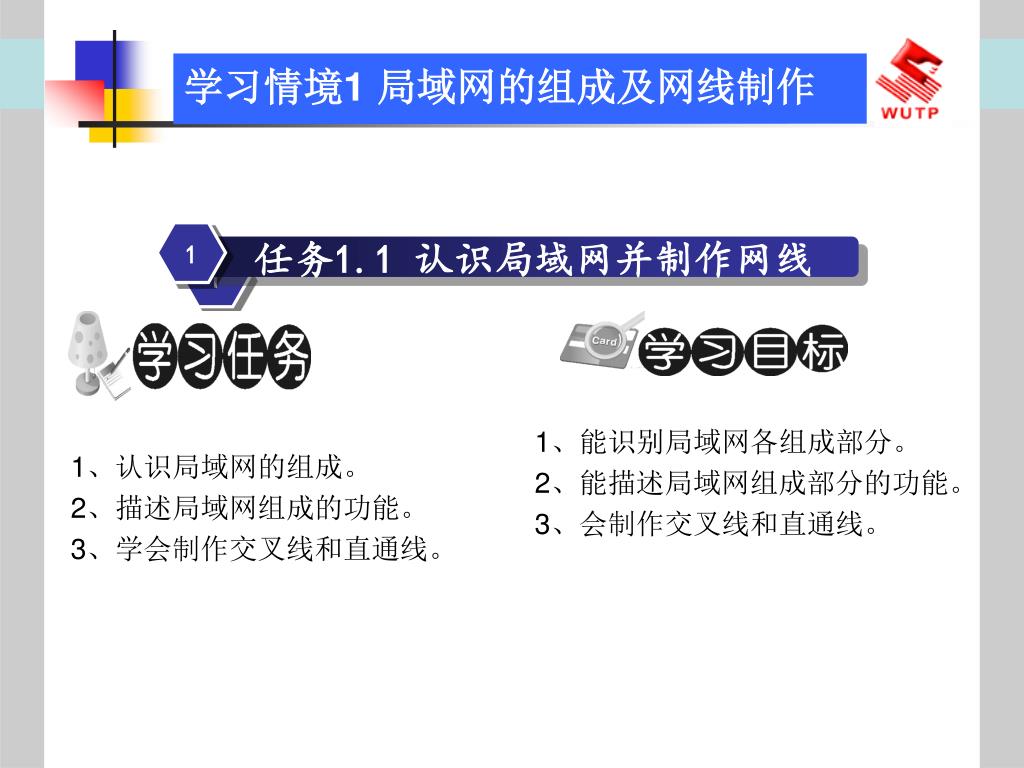

3. 1、认识局域网的组成。 2、描述局域网组成的功能。 3、学会制作交叉线和直通线。 1、能识别局域网各组成部分。 2、能描述局域网组成部分的功能。 3、会制作交叉线和直通线。 任务1.1 认识局域网并制作网线 学习情境1 局域网的组成及网线制作 1 1

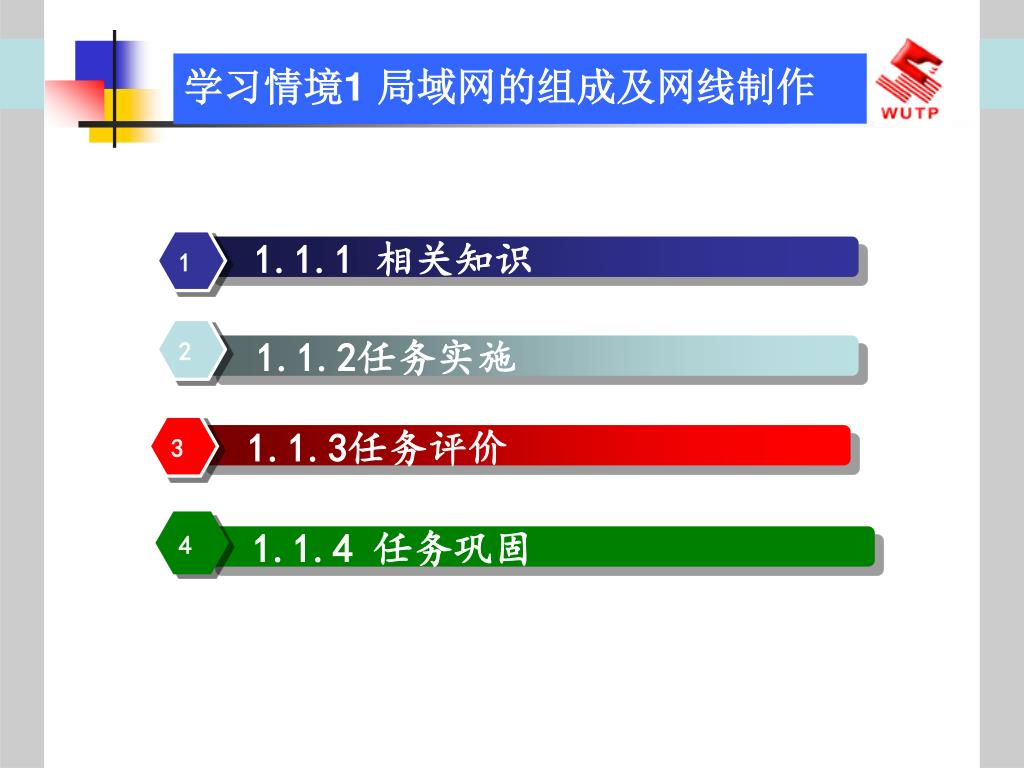

4. 1.1.1 相关知识 2 1.1.2任务实施 3 1.1.3任务评价 4 1.1.4 任务巩固 学习情境1 局域网的组成及网线制作 1

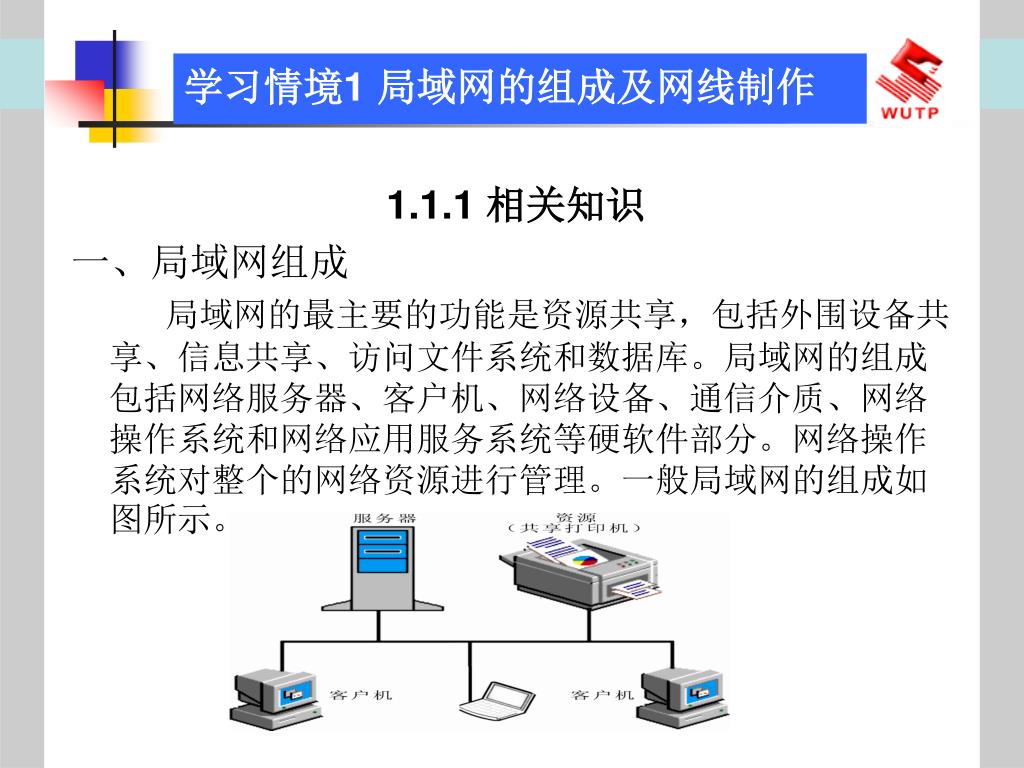

5. 学习情境1 局域网的组成及网线制作 • 1.1.1 相关知识 • 一、局域网组成 • 局域网的最主要的功能是资源共享，包括外围设备共享、信息共享、访问文件系统和数据库。局域网的组成包括网络服务器、客户机、网络设备、通信介质、网络操作系统和网络应用服务系统等硬软件部分。网络操作系统对整个的网络资源进行管理。一般局域网的组成如图所示。

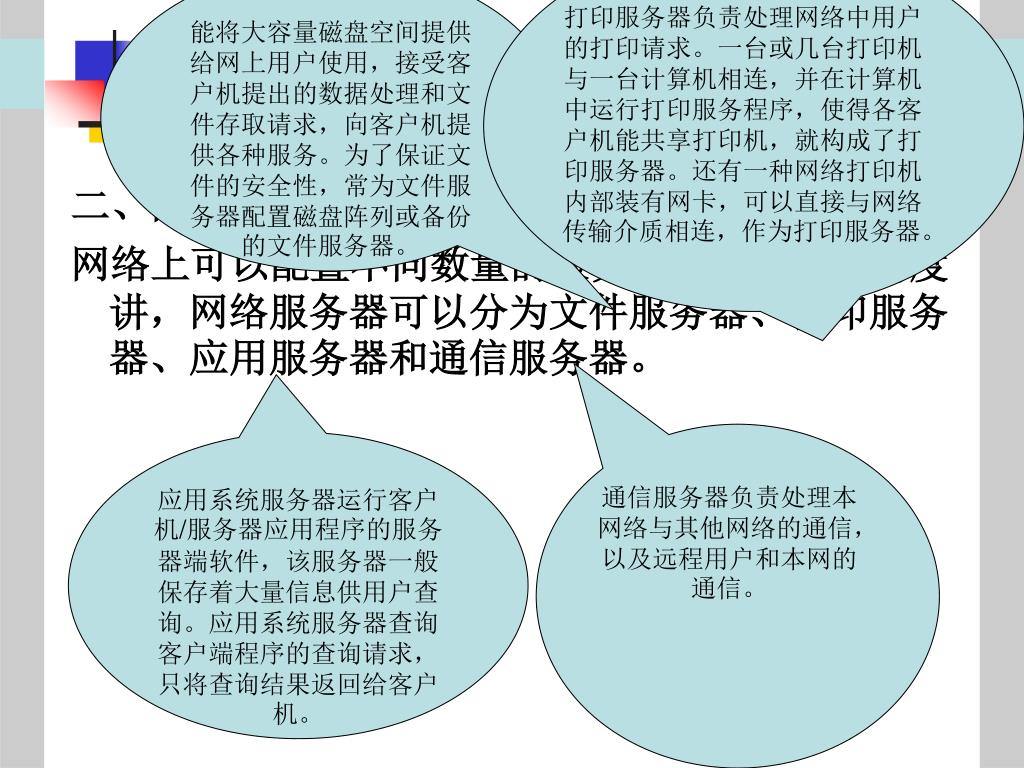

6. 打印服务器负责处理网络中用户的打印请求。一台或几台打印机与一台计算机相连，并在计算机中运行打印服务程序，使得各客户机能共享打印机，就构成了打印服务器。还有一种网络打印机内部装有网卡，可以直接与网络传输介质相连，作为打印服务器。打印服务器负责处理网络中用户的打印请求。一台或几台打印机与一台计算机相连，并在计算机中运行打印服务程序，使得各客户机能共享打印机，就构成了打印服务器。还有一种网络打印机内部装有网卡，可以直接与网络传输介质相连，作为打印服务器。 能将大容量磁盘空间提供给网上用户使用，接受客户机提出的数据处理和文件存取请求，向客户机提供各种服务。为了保证文件的安全性，常为文件服务器配置磁盘阵列或备份的文件服务器。 学习情境1 局域网的组成及网线制作 • 二、网络服务器 • 网络上可以配置不同数量的服务器，从使用的角度讲，网络服务器可以分为文件服务器、打印服务器、应用服务器和通信服务器。 通信服务器负责处理本网络与其他网络的通信，以及远程用户和本网的通信。 应用系统服务器运行客户机/服务器应用程序的服务器端软件，该服务器一般保存着大量信息供用户查询。应用系统服务器查询客户端程序的查询请求，只将查询结果返回给客户机。

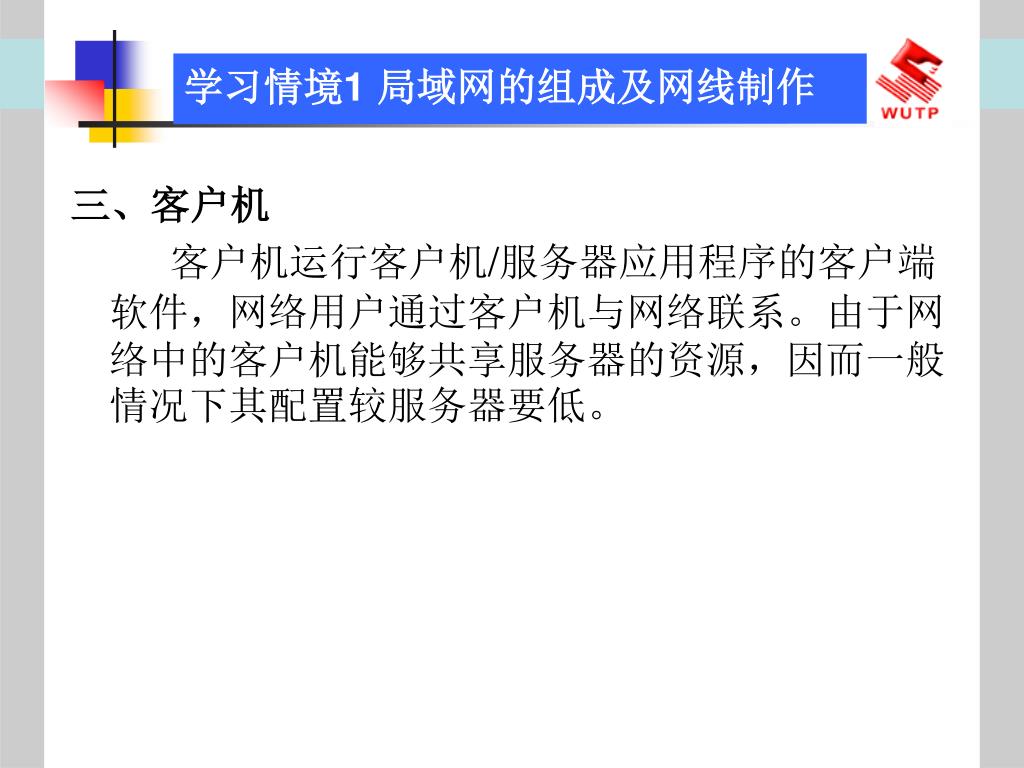

7. 学习情境1 局域网的组成及网线制作 • 三、客户机 • 客户机运行客户机/服务器应用程序的客户端软件，网络用户通过客户机与网络联系。由于网络中的客户机能够共享服务器的资源，因而一般情况下其配置较服务器要低。

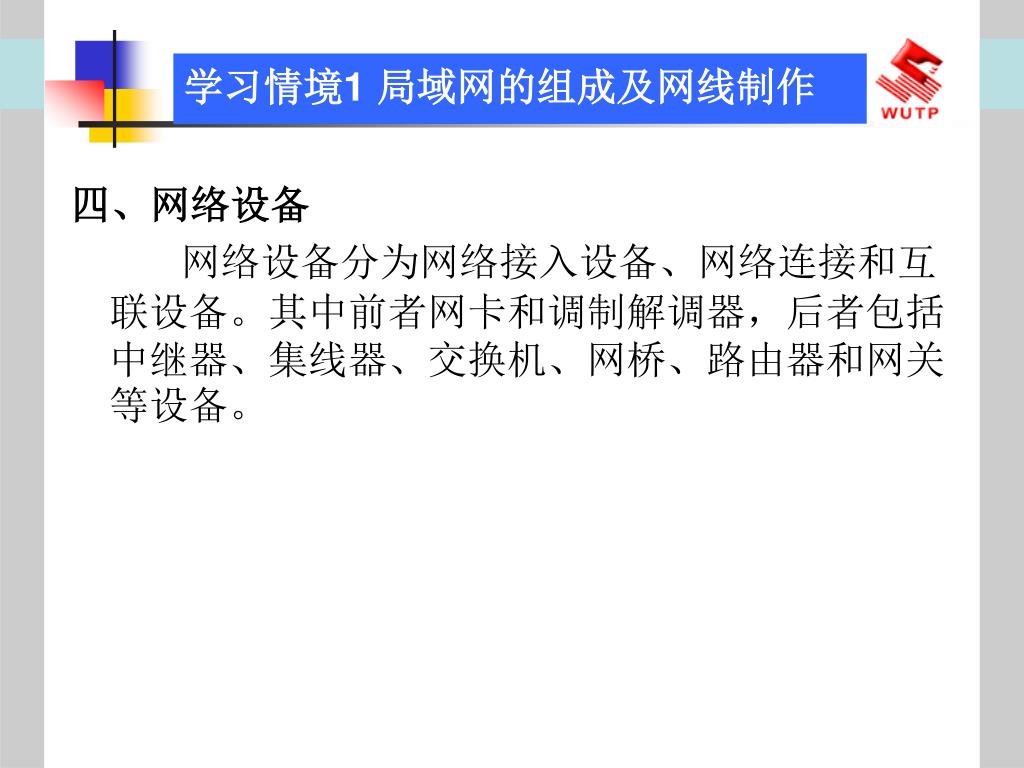

8. 学习情境1 局域网的组成及网线制作 • 四、网络设备 • 网络设备分为网络接入设备、网络连接和互联设备。其中前者网卡和调制解调器，后者包括中继器、集线器、交换机、网桥、路由器和网关等设备。

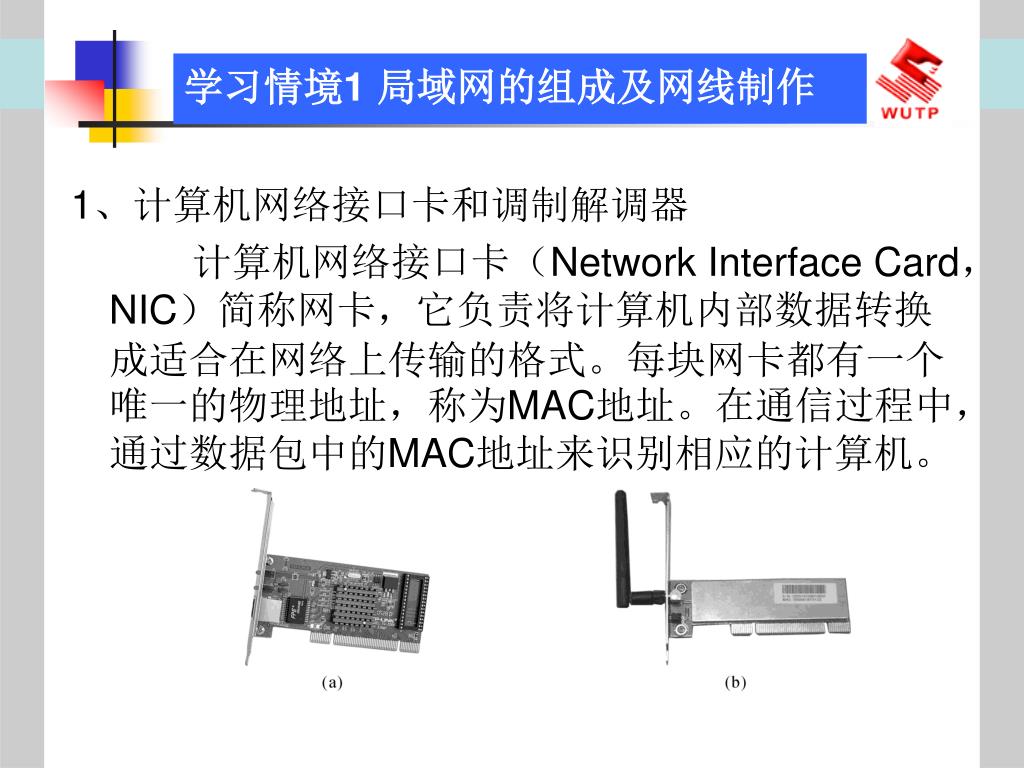

9. 学习情境1 局域网的组成及网线制作 • 1、计算机网络接口卡和调制解调器 • 计算机网络接口卡（Network Interface Card，NIC）简称网卡，它负责将计算机内部数据转换成适合在网络上传输的格式。每块网卡都有一个唯一的物理地址，称为MAC地址。在通信过程中，通过数据包中的MAC地址来识别相应的计算机。

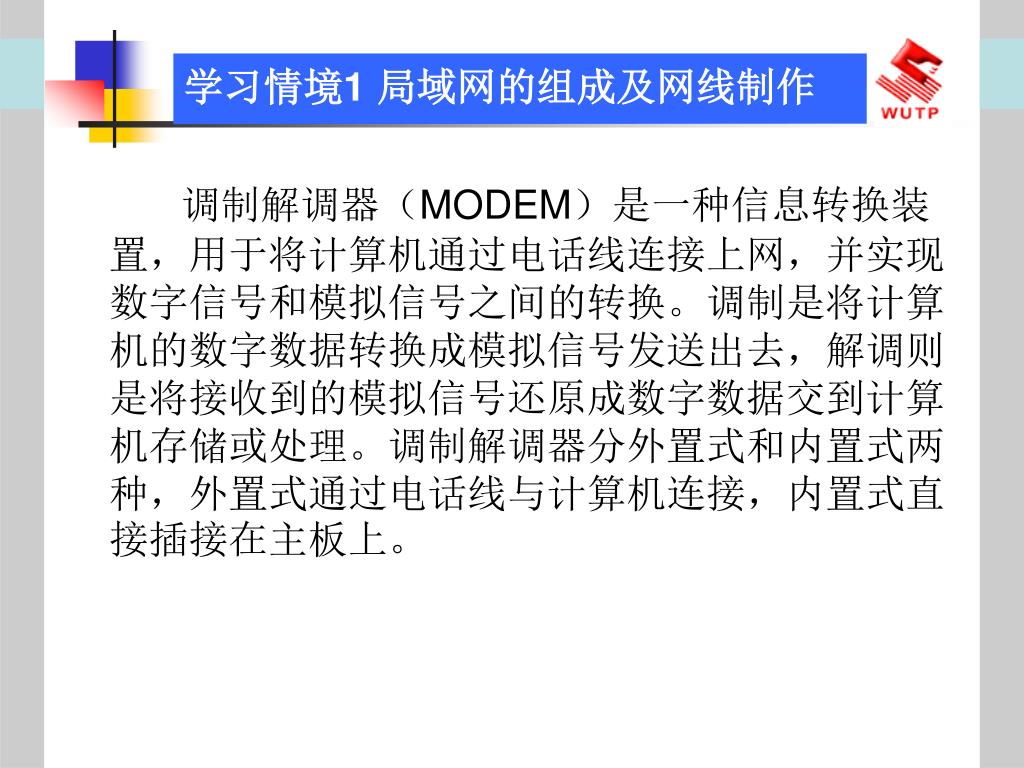

10. 学习情境1 局域网的组成及网线制作 • 调制解调器（MODEM）是一种信息转换装置，用于将计算机通过电话线连接上网，并实现数字信号和模拟信号之间的转换。调制是将计算机的数字数据转换成模拟信号发送出去，解调则是将接收到的模拟信号还原成数字数据交到计算机存储或处理。调制解调器分外置式和内置式两种，外置式通过电话线与计算机连接，内置式直接插接在主板上。

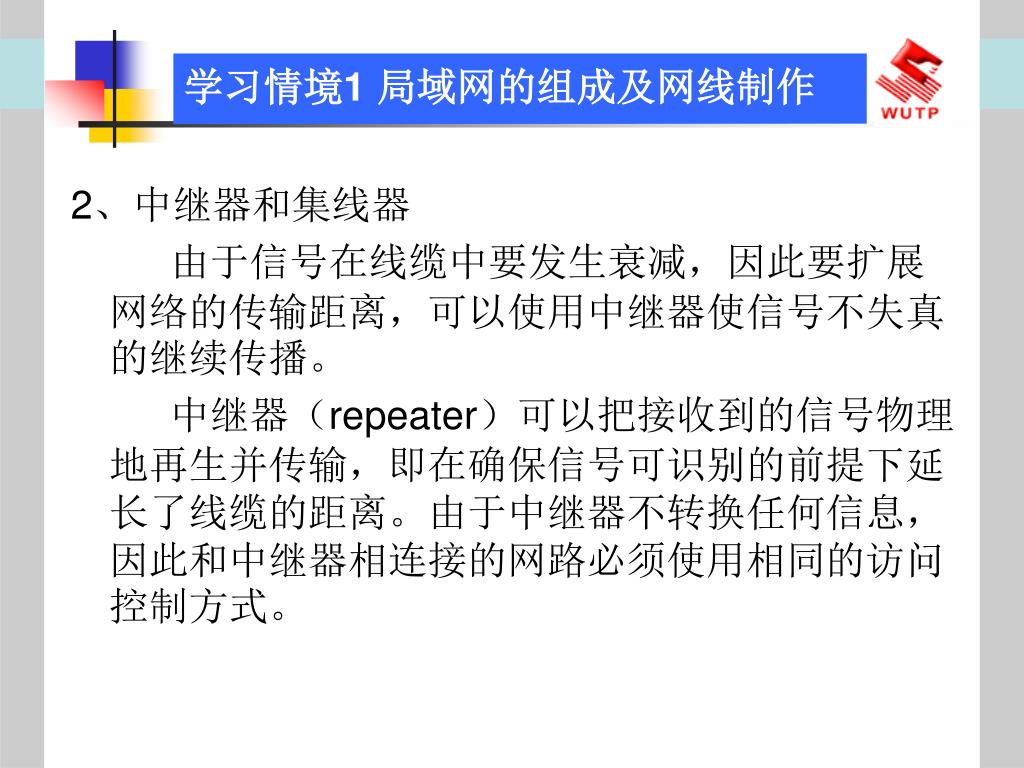

11. 学习情境1 局域网的组成及网线制作 • 2、中继器和集线器 • 由于信号在线缆中要发生衰减，因此要扩展网络的传输距离，可以使用中继器使信号不失真的继续传播。 • 中继器（repeater）可以把接收到的信号物理地再生并传输，即在确保信号可识别的前提下延长了线缆的距离。由于中继器不转换任何信息，因此和中继器相连接的网路必须使用相同的访问控制方式。

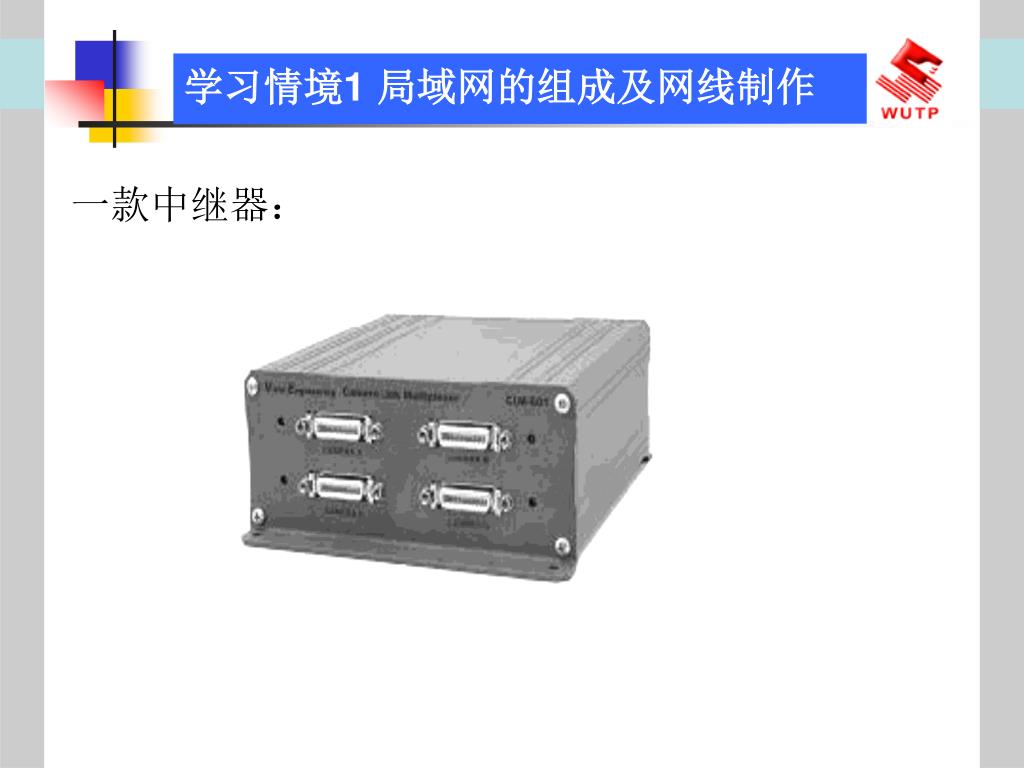

12. 学习情境1 局域网的组成及网线制作 • 一款中继器：

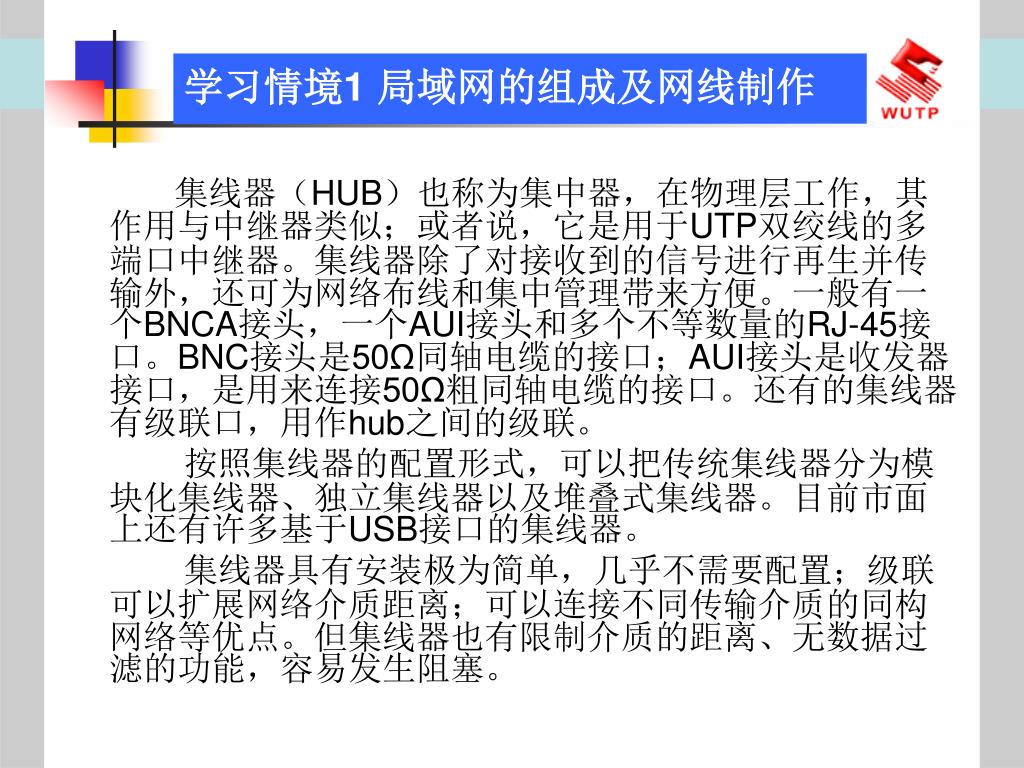

13. 学习情境1 局域网的组成及网线制作 • 集线器（HUB）也称为集中器，在物理层工作，其作用与中继器类似；或者说，它是用于UTP双绞线的多端口中继器。集线器除了对接收到的信号进行再生并传输外，还可为网络布线和集中管理带来方便。一般有一个BNCA接头，一个AUI接头和多个不等数量的RJ-45接口。BNC接头是50Ω同轴电缆的接口；AUI接头是收发器接口，是用来连接50Ω粗同轴电缆的接口。还有的集线器有级联口，用作hub之间的级联。 • 按照集线器的配置形式，可以把传统集线器分为模块化集线器、独立集线器以及堆叠式集线器。目前市面上还有许多基于USB接口的集线器。 • 集线器具有安装极为简单，几乎不需要配置；级联可以扩展网络介质距离；可以连接不同传输介质的同构网络等优点。但集线器也有限制介质的距离、无数据过滤的功能，容易发生阻塞。

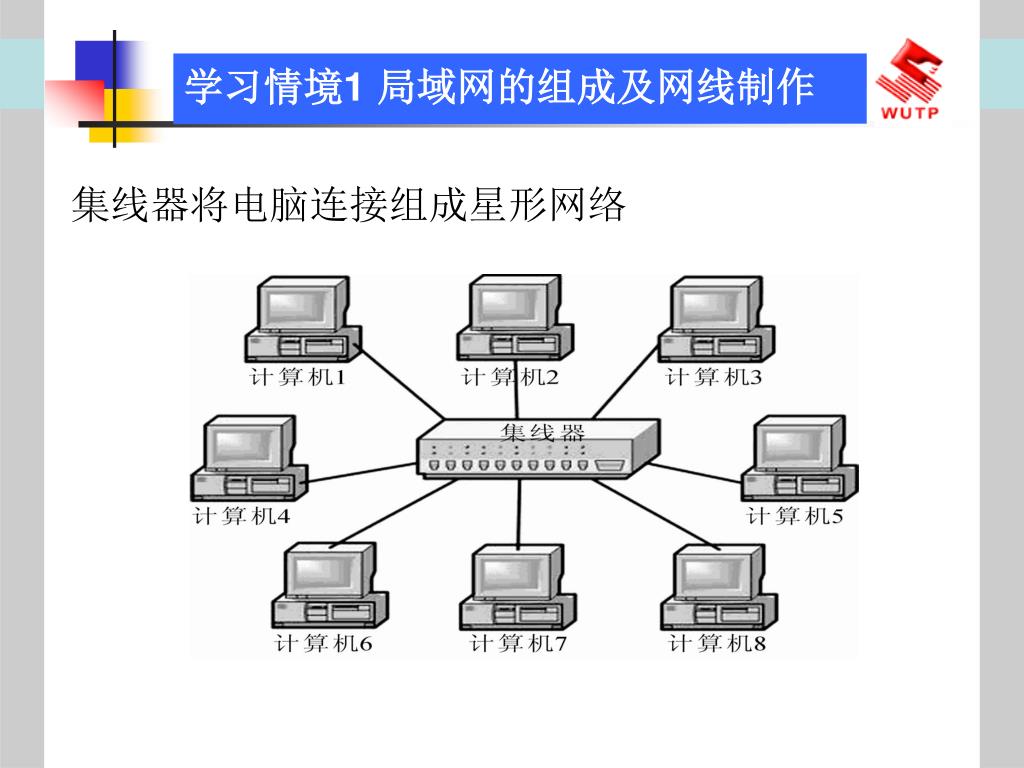

14. 学习情境1 局域网的组成及网线制作 • 集线器将电脑连接组成星形网络

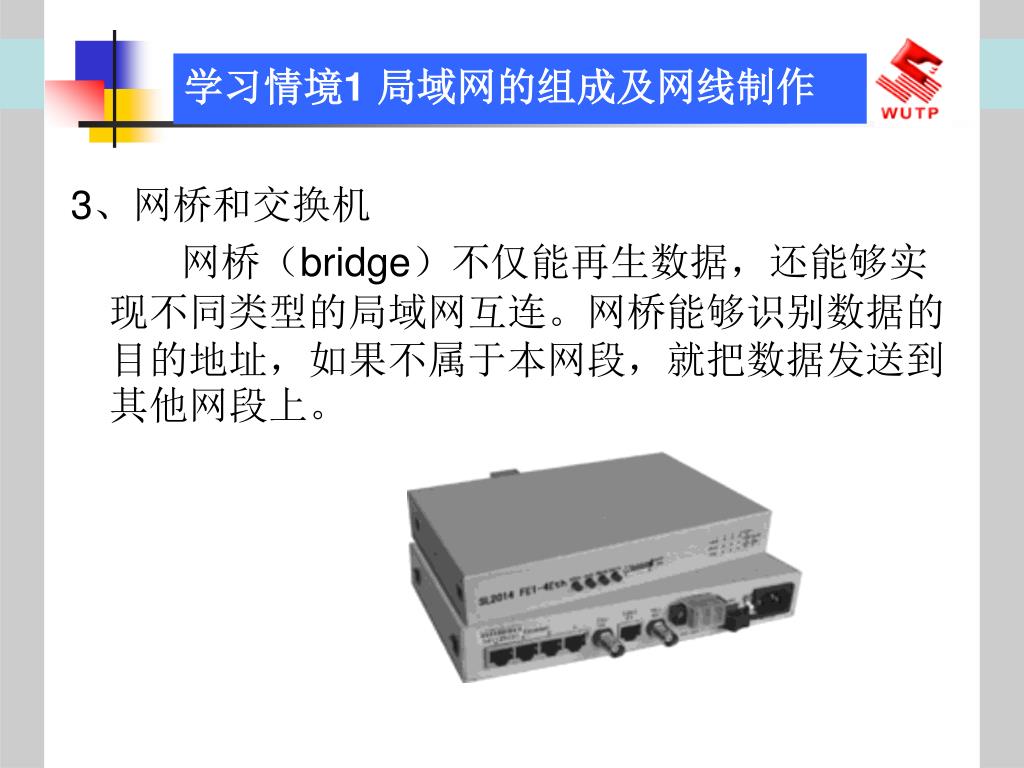

15. 学习情境1 局域网的组成及网线制作 • 3、网桥和交换机 • 网桥（bridge）不仅能再生数据，还能够实现不同类型的局域网互连。网桥能够识别数据的目的地址，如果不属于本网段，就把数据发送到其他网段上。

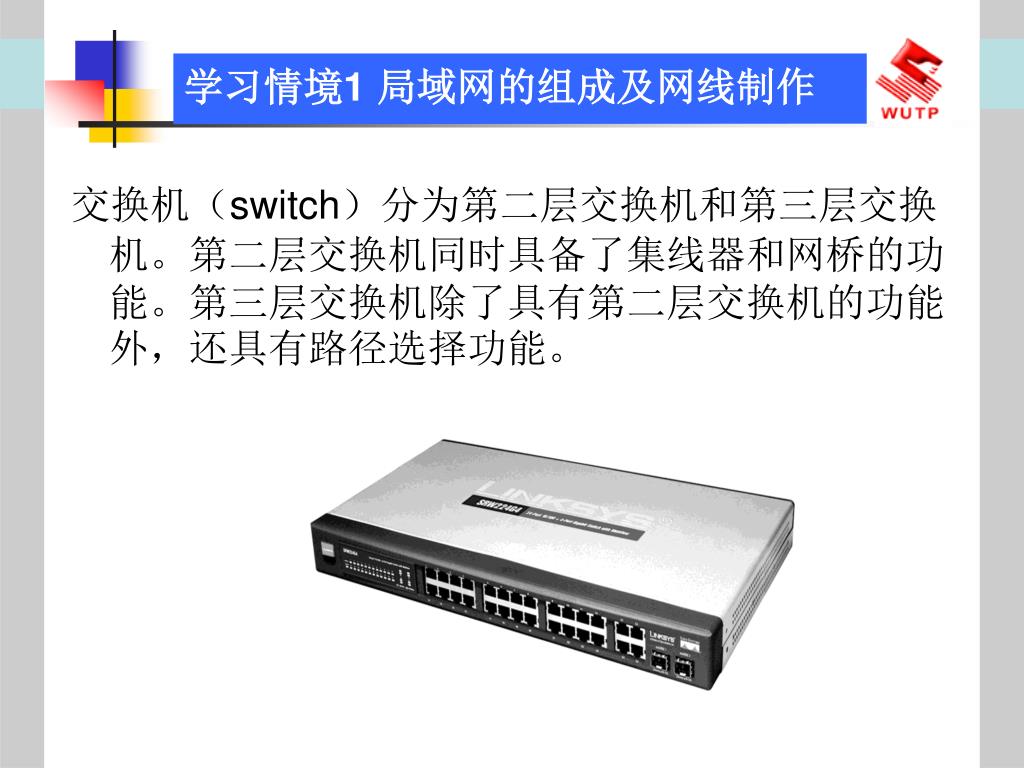

16. 学习情境1 局域网的组成及网线制作 • 交换机（switch）分为第二层交换机和第三层交换机。第二层交换机同时具备了集线器和网桥的功能。第三层交换机除了具有第二层交换机的功能外，还具有路径选择功能。

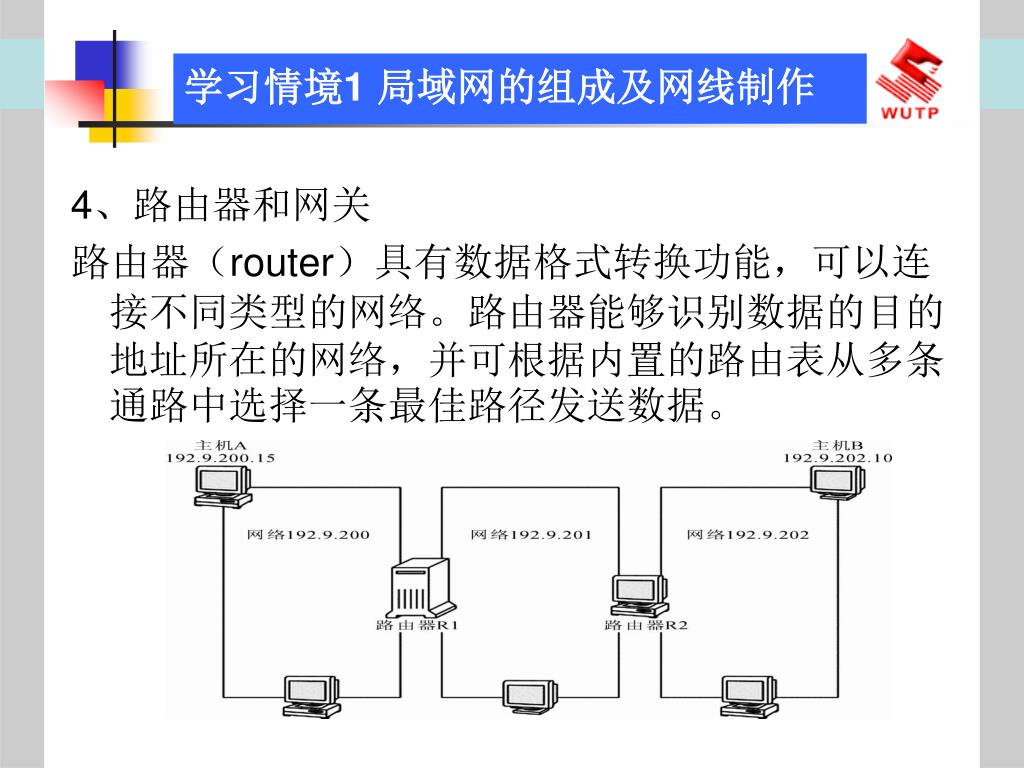

17. 学习情境1 局域网的组成及网线制作 • 4、路由器和网关 • 路由器（router）具有数据格式转换功能，可以连接不同类型的网络。路由器能够识别数据的目的地址所在的网络，并可根据内置的路由表从多条通路中选择一条最佳路径发送数据。

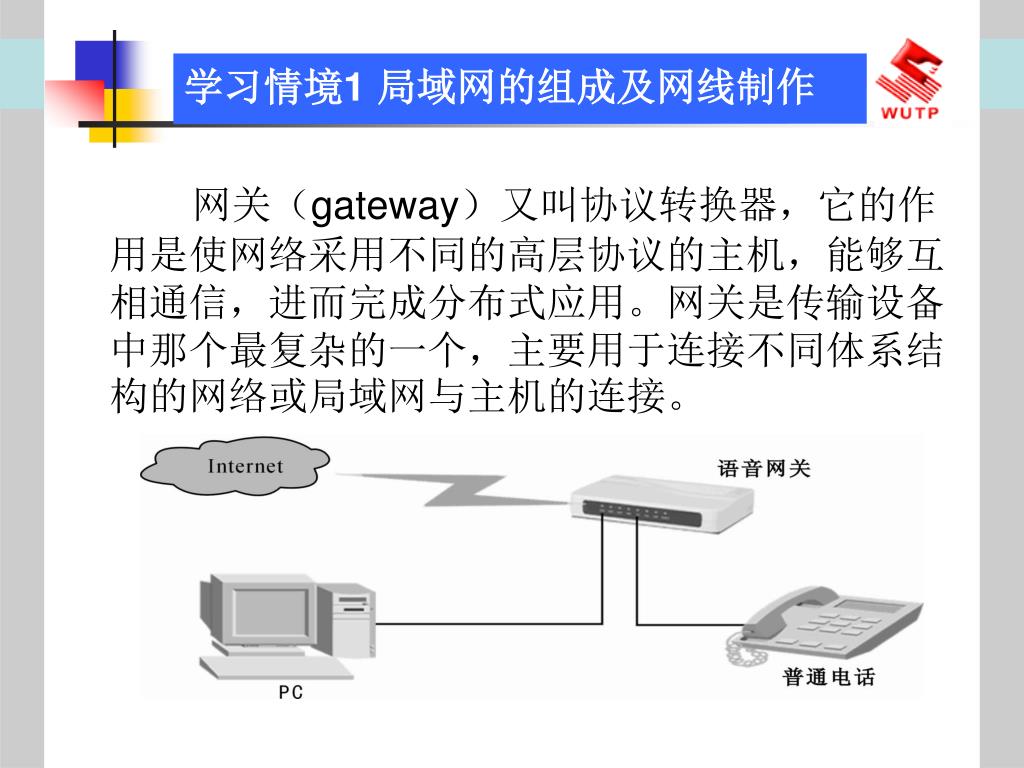

18. 学习情境1 局域网的组成及网线制作 • 网关（gateway）又叫协议转换器，它的作用是使网络采用不同的高层协议的主机，能够互相通信，进而完成分布式应用。网关是传输设备中那个最复杂的一个，主要用于连接不同体系结构的网络或局域网与主机的连接。

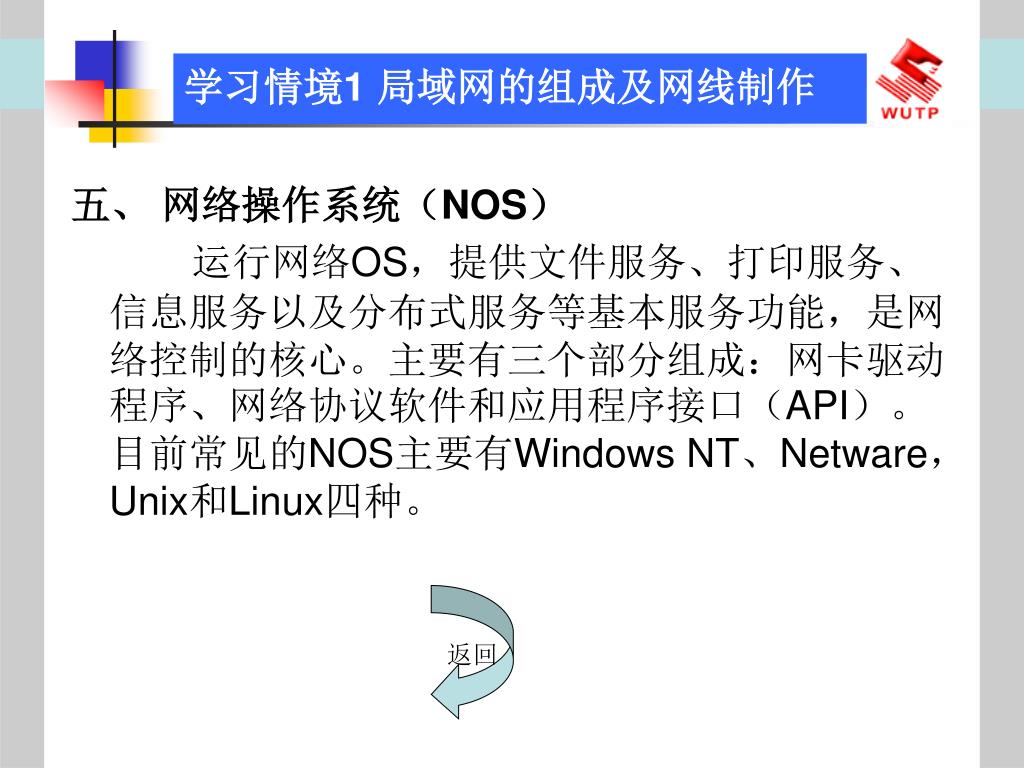

19. 学习情境1 局域网的组成及网线制作 • 五、 网络操作系统（NOS） • 运行网络OS，提供文件服务、打印服务、信息服务以及分布式服务等基本服务功能，是网络控制的核心。主要有三个部分组成：网卡驱动程序、网络协议软件和应用程序接口（API）。目前常见的NOS主要有Windows NT、Netware，Unix和Linux四种。 返回

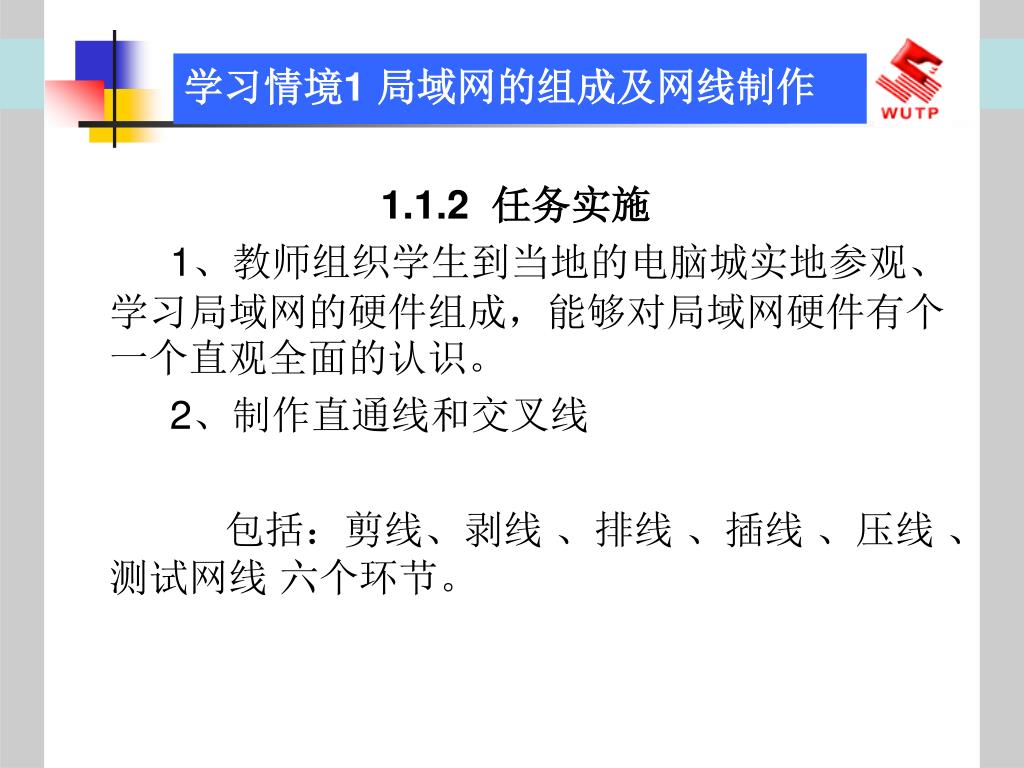

20. 学习情境1 局域网的组成及网线制作 • 1.1.2 任务实施 • 1、教师组织学生到当地的电脑城实地参观、学习局域网的硬件组成，能够对局域网硬件有个一个直观全面的认识。 • 2、制作直通线和交叉线 • 包括：剪线、剥线 、排线 、插线 、压线 、测试网线 六个环节。

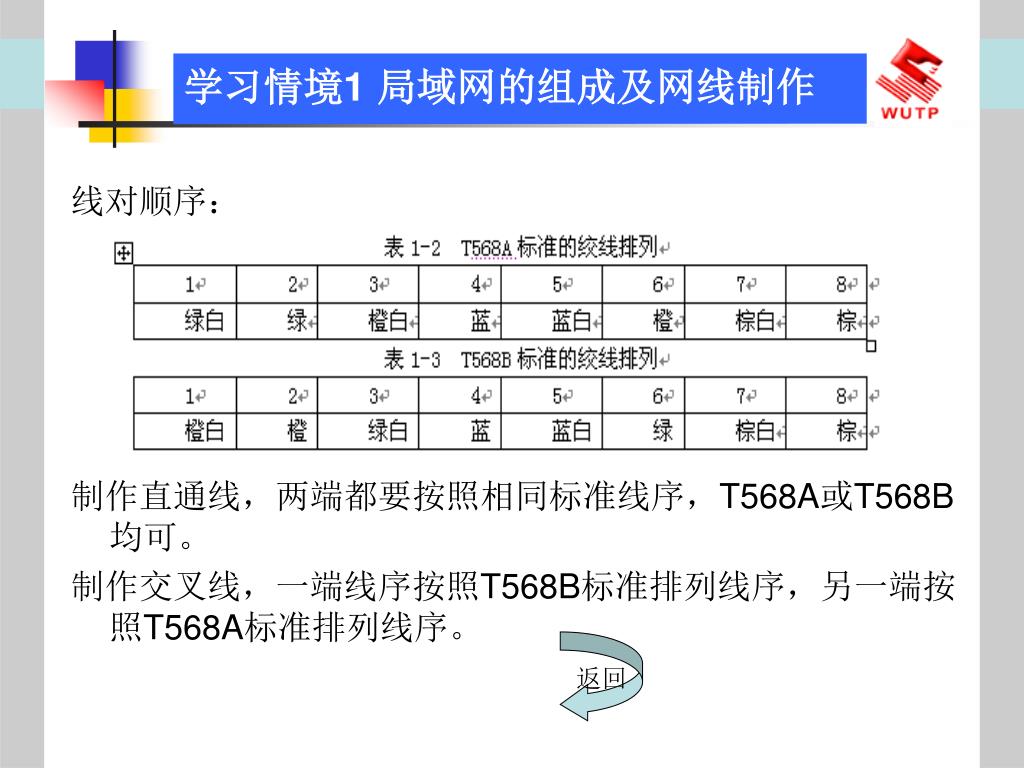

21. 学习情境1 局域网的组成及网线制作 • 线对顺序： • 制作直通线，两端都要按照相同标准线序，T568A或T568B均可。 • 制作交叉线，一端线序按照T568B标准排列线序，另一端按照T568A标准排列线序。 返回

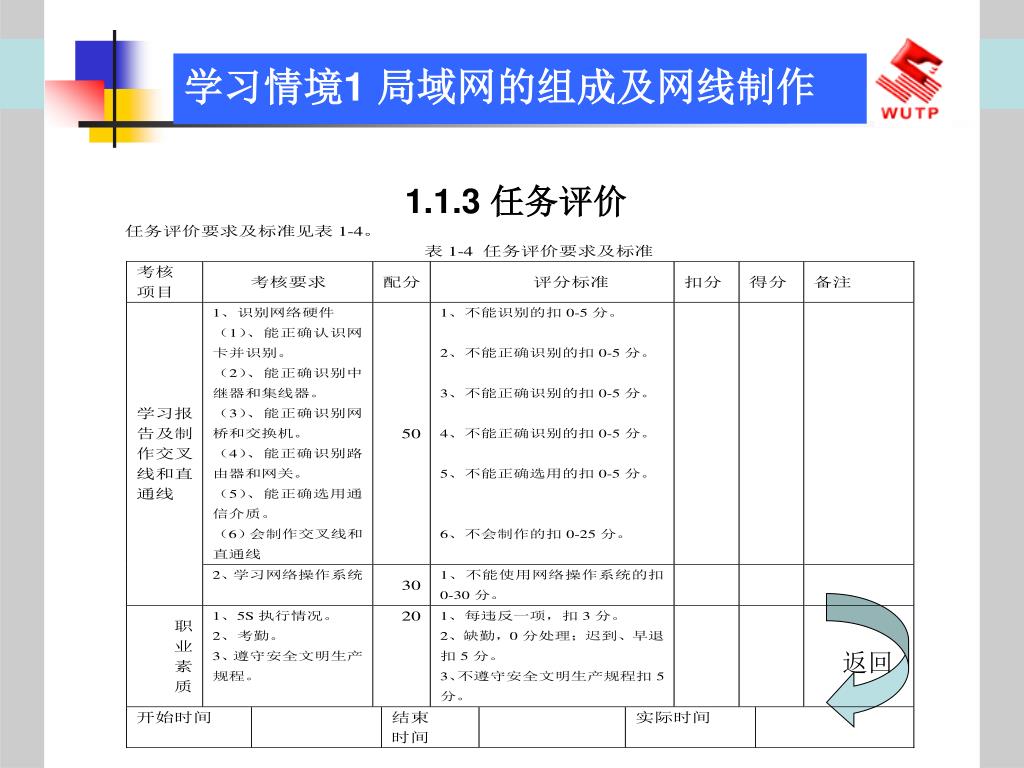

22. 学习情境1 局域网的组成及网线制作 • 1.1.3 任务评价 返回

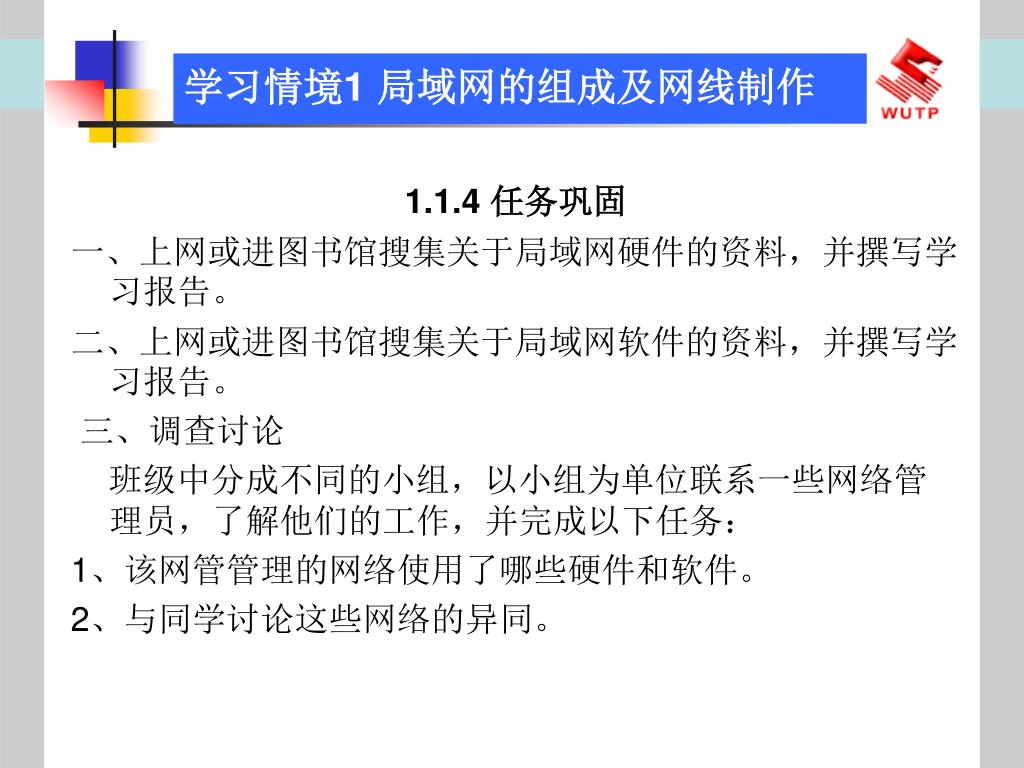

23. 学习情境1 局域网的组成及网线制作 • 1.1.4 任务巩固 • 一、上网或进图书馆搜集关于局域网硬件的资料，并撰写学习报告。 • 二、上网或进图书馆搜集关于局域网软件的资料，并撰写学习报告。 • 三、调查讨论 • 班级中分成不同的小组，以小组为单位联系一些网络管理员，了解他们的工作，并完成以下任务： • 1、该网管管理的网络使用了哪些硬件和软件。 • 2、与同学讨论这些网络的异同。
