青少年 《 电子通 》 超 再 生 式 调 频 收 音 机 制作和调试

1. 青少年《电子通》 超 再 生 式 调 频 收 音 机制作和调试 上海青少年《电子通》教研中心 上海纬特科技信息有限公司

2. 电路原理图 天线 大信号输出 放大电路 调谐回路 小信号输出

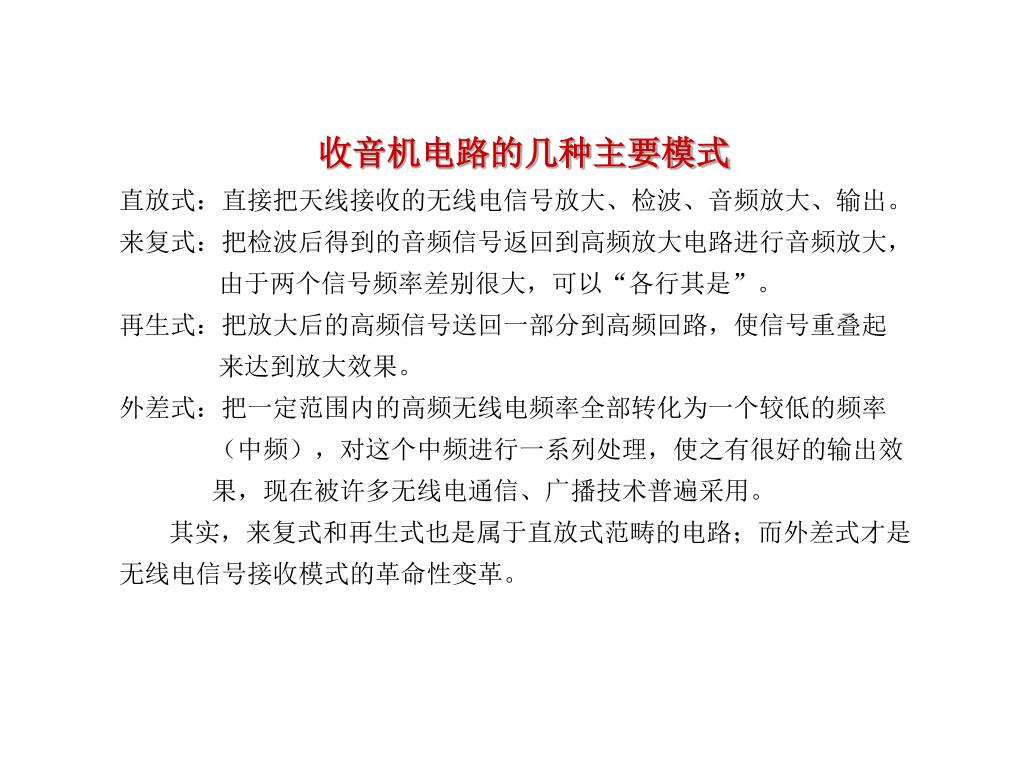

3. 收音机电路的几种主要模式 直放式：直接把天线接收的无线电信号放大、检波、音频放大、输出。 来复式：把检波后得到的音频信号返回到高频放大电路进行音频放大， 由于两个信号频率差别很大，可以“各行其是”。 再生式：把放大后的高频信号送回一部分到高频回路，使信号重叠起 来达到放大效果。 外差式：把一定范围内的高频无线电频率全部转化为一个较低的频率 （中频），对这个中频进行一系列处理，使之有很好的输出效 果，现在被许多无线电通信、广播技术普遍采用。 其实，来复式和再生式也是属于直放式范畴的电路；而外差式才是 无线电信号接收模式的革命性变革。

4. 我们在不少著作中看到，在“再生式”和“外差式”前面加上一个“超”字，我们在不少著作中看到，在“再生式”和“外差式”前面加上一个“超”字， 严格而言，“超”字加与不加意思是不一样。 我们现在制作的调频收音机电路，应该说是超再生式的。 普通再生电路只是把接收到的高频信号正反馈一部分，使信号“叠加” 放大，从而取得较好的接收效果。 但是超再生电路它自身就是一个高频振荡器，振荡频率和接收频率一 致而且受一个叫做间歇振荡信号控制，把高频信号中的音频分离出来（这 又叫做“超再生检波”），然后送到后面放大电路进行放大，最后从耳机或 喇叭发出声音。 这里，我们重点是进行一次有趣的科技制作，有关超再生的原理今后 在其它场合再深入探讨；超再生现在应用非常广泛，许多无线电遥控器械 就是采用超再生电路。

5. 面板 电池盒 导线 电子元件 调谐旋钮等 拉杆天线 调频头 器件纵览 耳机

6. 电感（线圈） 调频头主要部件 高频三极管 已改用可调电阻 调谐电容器 高频扼流圈（电感）

7. 安装图

8. 制作顺序 1 安装三极管 9015 9014 三极管引脚紧靠 螺孔相应的槽口 先固定插有两 条引脚的螺孔 然后拧上所有螺丝

9. 制作顺序 2 电容C8：104（又称为0.1uF） 电容C7：222 （又称为2200pF)

10. 制作顺序 3 电阻R3：2M 色环标识：红黑黑黄 棕 9014 C7 注意： 元件引脚之间不要碰触 电容C6：104 又称为：0.1uF

11. R3 C8 制作顺序 4 C7 V3 V2 C5：104 C6 电阻R4：2.4K 色环标识：红黄黑黑 棕

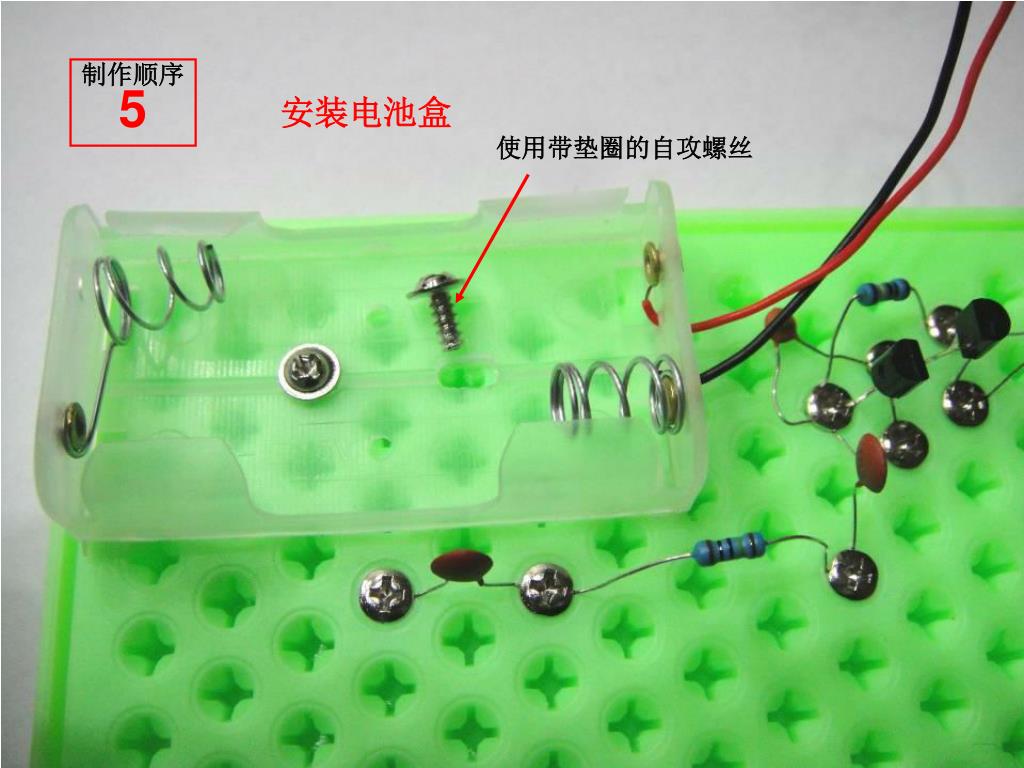

12. 制作顺序 5 安装电池盒 使用带垫圈的自攻螺丝

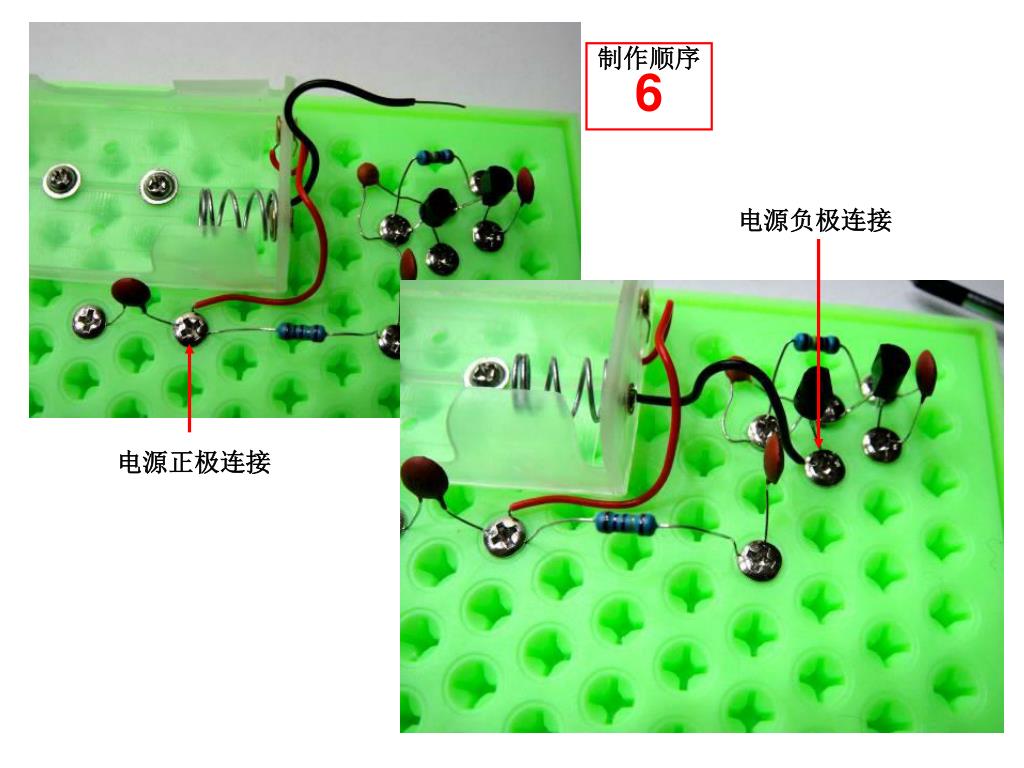

13. 制作顺序 6 电源负极连接 电源正极连接

14. 制作顺序 7 短导线剥线操作技巧 短线连接 工具：小剪刀 把短导线弯折如上图， 然后用小剪刀剥去塑料护套。 如果不弯折，很容易把整条 导线全部抽出，这样就变成 一条裸导线，不宜用于连接。

15. 制作顺序 8 电源负极延长连接

16. 制作顺序 9 用长杆自攻螺丝安装面板

17. 制作顺序 10 耳机插座安装和连接

18. 制作顺序 11 放大电路测试： 1、正确装上电池、插上 耳机； 2、左手指摸住B点螺丝； 3、右手握住金属物体（如 螺丝刀），轻触A点； 4、耳机里能听到轻微的咔 咔声，说明放大电路基 本正常，制作可以继续。 B A

19. 带点圈的机螺丝 制作顺序 12 A 连接调频头 的两条引线 从印板的铜模面旋入A、B小孔 B

20. 制作顺序 13 把调频头固定在面板背面 用长杆机螺丝安 装调谐器旋钮

21. 制作顺序 14 B A A－A连接 和 B－B连接 B B

22. 完成连接的背视图

23. 制作顺序 15 调频头调试 顺时针偏转： 声音增大 可变电阻 逆时针偏转： 声音减小 耳机中伴有“沙沙”噪音，是再生式电路的正常现象； 在调准广播电台信号后，这种噪音基本被抑制。

24. 我国调频广播的频率范围是：88MHz～108MHz 各地采用的广播频率也各有所别，但是都必须 在这个范围内。 这台小小收音机蕴含着非常丰富的 科学知识，希望你从这里开始深入 无线电领域的探索，为祖国明日腾 飞贡献你的力量！ （结束）
