零件图的尺寸标注. 【 学习目标 】 1 ．了解零件图尺寸标注要求 ； 2 ．掌握尺寸基准 ； 3 ．了解标注尺寸的一般原则 。 【 学习重点 】 1 ． 尺寸基准的确定 ； 2 ．零件 尺寸标注的一般原则 。. 零件图的尺寸标注. 【 学习内容 】 一、标注尺寸的要求 二、尺寸基准 三、合理标注尺寸的原则. 一、零件图尺寸标注的要求. 正确、齐全、合理、清晰。 零件图尺寸标注，除了要满足正确、完整、清晰的要求外，还要注意标注尺寸的合理性，即符合设计、加工、检验和装配的要求。.
E N D

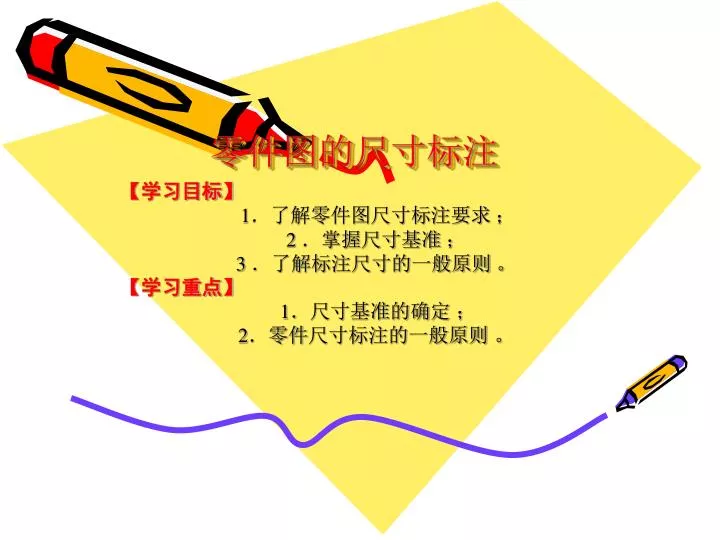

零件图的尺寸标注 【学习目标】 1．了解零件图尺寸标注要求 ； 2 ．掌握尺寸基准 ； 3 ．了解标注尺寸的一般原则 。 【学习重点】 1．尺寸基准的确定 ； 2．零件尺寸标注的一般原则 。
零件图的尺寸标注 • 【学习内容】 • 一、标注尺寸的要求 • 二、尺寸基准 • 三、合理标注尺寸的原则
一、零件图尺寸标注的要求 • 正确、齐全、合理、清晰。 • 零件图尺寸标注，除了要满足正确、完整、清晰的要求外，还要注意标注尺寸的合理性，即符合设计、加工、检验和装配的要求。
二、零件图的尺寸基准确定尺寸位置的几何元素称为尺寸基准。常以几何中心、回转轴线、装配面或支承面作为基准。二、零件图的尺寸基准确定尺寸位置的几何元素称为尺寸基准。常以几何中心、回转轴线、装配面或支承面作为基准。 （1）设计基准：确定零件在机器中位置的基准。 （2）工艺基准：为满足加工和测量而确定的基准。一般作为辅助基准。
三、标注尺寸的一般原则 （1）主要尺寸要直接标出，如轴承座中心高及安装孔的 中心距。
（2）避免出现封闭尺寸链。一般是不标注要求较低的 一个尺寸（称开口环）。

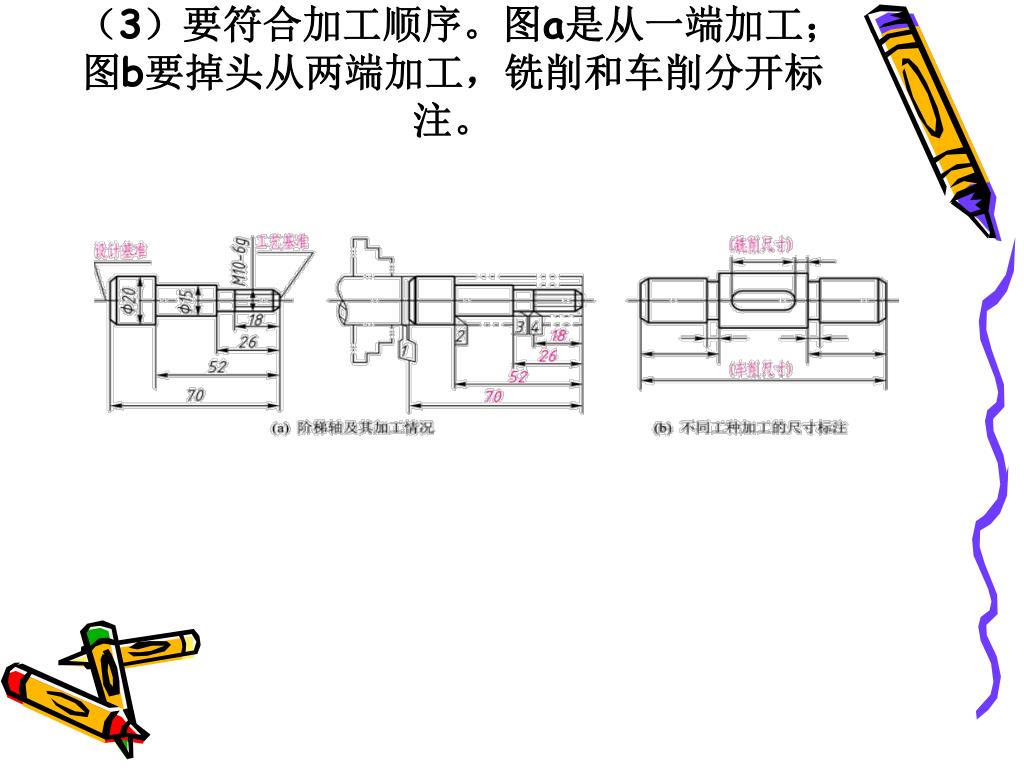

（3）要符合加工顺序。图a是从一端加工；图b要掉头从两端加工，铣削和车削分开标注。（3）要符合加工顺序。图a是从一端加工；图b要掉头从两端加工，铣削和车削分开标注。
（4）标注尺寸要方便测量（孔深从两端分别标注，便于测量）（4）标注尺寸要方便测量（孔深从两端分别标注，便于测量）
【课堂小结】举例分析零件图尺寸标注的基准选择及合理性要求 。 【课堂练习】 机械制图习题集（多学时）8-1（1）,标注尺寸练习。 【课后作业】 • 机械制图习题集（多学时）8-1（2）。
零件图的技术要求 【学习目标】 1．了解零件图表面粗糙度、尺寸公差的一般规定及标注 ； 2 ．了解几何公差项目符号及标注。 【学习重点】 1．表面粗糙度、尺寸公差的国标规定及识读 ； 2．几何公差的识读 。
零件图的技术要求 【学习内容】 • 一、表面粗糙度的含义及其标注 • 二、极限偏差与尺寸公差 • 三、几何公差的含义及标注
一、表面粗糙度的含义及标注 （1）含义：指加工时零件表面具有的较小间距和峰谷组成的微观几何不平度。 （2）符号及含义：
（3）表面粗糙度在图样上的标注： 标注在轮廓线上 指引线引出标注 标注在尺寸线上 标注在几何公差框格上 标注在圆柱特征延长线上
（4）表面粗糙度的简化标注： 大多数表面有相同结构要求的简化注法 多个表面有共同要求的注法 只用表面结构符号的简化注法
二、极限偏差与尺寸公差 • 2.尺寸公差的含义及标注 • （1）公差： • ф55±0.01，表示该直径允许在55.01～54.99mm之间变动，其公差为[+0.01-（-0.01）]mm=0.02mm； • Ф35 ，表示该直径允许在35.025～35mm之间变动，其公差为（+0.025-0）mm=0.025mm； • （2）极限偏差： • 上极限偏差指加工时允许的最大尺寸（称为上极限尺寸）与设计的公称尺寸之差，如上述加工尺寸允许最大尺寸分别为55.01与设计基本尺寸55的差值即为上极限偏差： • （3）公差等级与基本偏差： • 公差等级分成20个等级，常用IT6～IT9； • 基本偏差分成28种，常用F、H、JS、J、K、M、N、P、R、S等
三、几何公差含义及标注1.表示对零件的形状和位置公差的要求三、几何公差含义及标注1.表示对零件的形状和位置公差的要求
三、几何公差含义及标注 标注及识读注意： （1）被测要素看箭头（箭头所指为被测要素）; （2）基准要素找方框（方框样的符号所指要素为基准要素）; （3）错开尺寸指表面（箭头或基准符号与尺寸线不对齐，则被测要素、基准要素为表面要素）; （4）对齐尺寸指中心（箭头或基准符号与尺寸线对齐，则被测要素、基准要素为尺寸确定几何体的中心线或对称平面）。
2.含义解释 Ф40的外援柱面的圆柱度公差为0.01mm Ф30的外圆表面对公共基准线C—D的径向圆跳动公差为0.025；圆柱度公差为0.006 键槽中心平面对基准F（左端圆台部分的轴线）的对称度公差为0.025 Ф40的轴线对公共基准线A—B的平行度公差为0.02 从上例可以看出，凡是方框由两格组成的，为形状公差；而方框由三格组成，为位置公差，第三格方框表示位置公差的基准。
【课堂小结】1.简述表面粗糙度符号含义； 2.识读尺寸公差标注含义； 3.总结几何公差符号标注技巧 。 【课堂练习】 机械制图习题集（多学时）8-2、8-3（1、2）、8-4。 【课后作业】 机械制图习题集（多学时）8-3（3、4）、8-4。
识读零件图（一） 【学习目标】 1．掌握看零件图的方法和步骤 ； 2 ．会看轴套类零件图。 【学习重点】 1．看零件图的方法和步骤 ； 2．看轴套类零件图 。
识读零件图（一） 【学习内容】 • 一、识读零件图的步骤 • 二、识读铣刀头中心轴零件图 • 三、识读车床尾座中心套零件图
一、读零件图的步骤 1.看标题栏 通过看标题栏了解零件的概貌。从标题栏中可以了解到零件的名称、材料、绘图比例等，结合对全图的浏览，可对零件有个初步的认识。可能的话，还应搞清楚零件在机器中的作用以及与其他零件的关系。2.看各视图 看视图分析表达方案，想像零件整体形状。看图时应首先找到主视图，围绕主视图，根据投影规律再去分析其他各视图。要分析零件的类别和它的结构组成，应按“先大后小、先外后内、先粗后细”的顺序，有条不紊地进行识读。
3.看尺寸标注 看尺寸标注，明确各部位结构尺寸的大小。看尺寸时，首先要找出三个坐标方向的尺寸基准，然后从基准出发，按形体分析法找出各组成部位的定形、定位尺寸，深入了解基准之间、尺寸之间的相互关系。4.看技术要求 看技术要求，全面掌握质量指标。分析零件图上所标注的公差、配合、表面粗糙度、热处理及表面处理等技术要求。
（1）该零件名称为，属于零件，材料为，比例为。（1）该零件名称为，属于零件，材料为，比例为。 （2）该零件用了个图形表达，分别为、、、。 （3）主视图的选择原则是，主要表达。 （4）左视图主要表达目的是。 （5）B图表达。 （6）两个移出断面图的名称没有标注，原因是，右下方断面图主要表达。 （7）油槽2×1表示宽为，深为
（8）该零件的径向尺寸基准为，长度尺寸基准是。（9）Ф5配作的是 。 （10）表面粗糙度要求质量最高是，用方法达到此粗糙度。 （11） 表示被测要素是，基准要素为，公差项目为，公差值为 （12）左端面向右90 mm一段锥孔内表面要求表面淬火的硬度是。
【课堂小结】 • 1．简述零件图的识读步骤 ； • 2．简单总结轴套类零件的表达特点：按加工位置画一个主视图，用断面图、局部视图或局部放大图表达其他结构。径向尺寸标注采用中心线为基准，轴向尺寸标注以两端面或定位面为基准，配以辅助基准。技术要求要根据轴类零件的功用恰当选择，相对比较复杂 。 【课后作业】 • 1 ．轴类零件的主视图按什么原则确定投射方向？ • 2 ．机械制图习题集（多学时）8-5。
识读零件图（二） 【学习目标】 1．掌握识读轮盘类、叉架类、箱体类零件图方法； 2 ．了解轮盘类、叉架类、箱体类零件的表达点 。 【学习重点】 1．不同类型的零件图表达方法的区别 ； 2．零件图的识读方法 。
识读零件图（二） 【学习内容】 • 一、识读齿轮零件图 • 二、识读手轮零件图 • 三、识读端盖零件图 • 四、识读支架零件图 • 五、识读铣刀头座体零件图 • 六、识读蜗杆减速器箱体零件图
（1）该零件名称为，属于类零件，材料为，比例为 。 （2）该零件用了和两个图形表达。主视图选择原则符 合 。 （3）该零件径向尺寸基准为，轴向尺寸基准为 。 （4）该零件从制造工艺上属于件，未注铸造圆角为 。

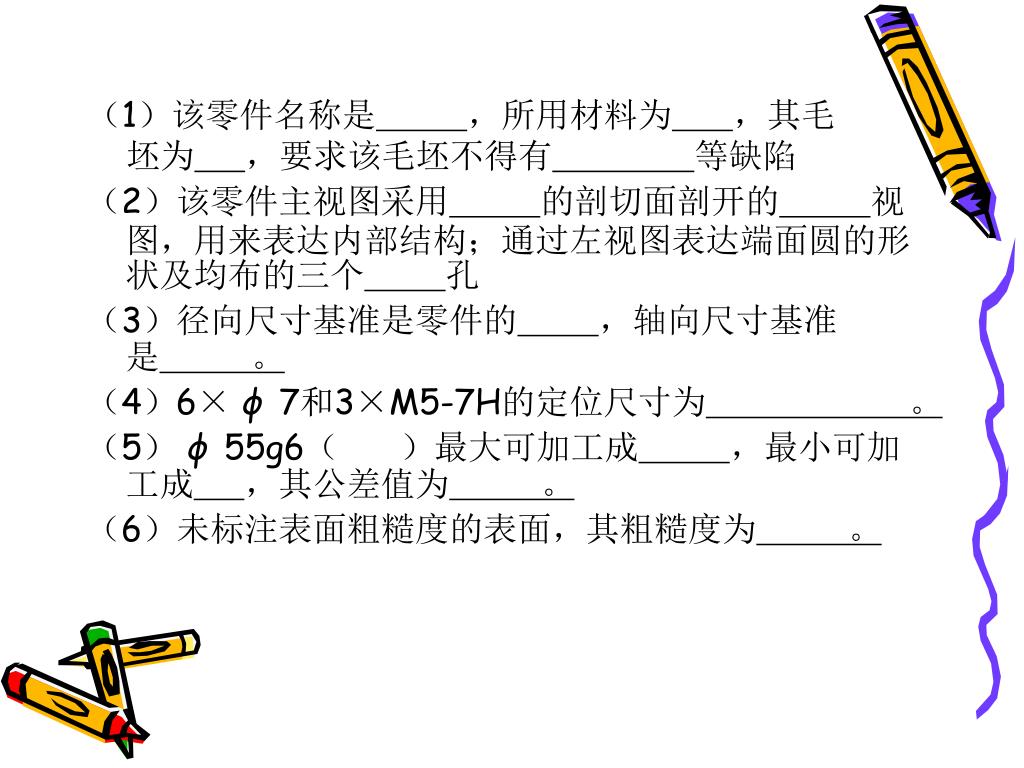

（1）该零件名称是，所用材料为，其毛坯为，要求该毛坯不得有等缺陷（1）该零件名称是，所用材料为，其毛坯为，要求该毛坯不得有等缺陷 （2）该零件主视图采用的剖切面剖开的视图，用来表达内部结构；通过左视图表达端面圆的形状及均布的三个孔 （3）径向尺寸基准是零件的，轴向尺寸基准是 。 （4）6× ф 7和3×M5-7H的定位尺寸为 。 （5） ф 55g6（ ）最大可加工成，最小可加工成，其公差值为 。 （6）未标注表面粗糙度的表面，其粗糙度为 。
（1）该零件属于类零件，其结构由三部分组成，为、、 。 （2）底面做成凹坑形状是为了 。 （3）主视图选择原则为 。 （4）C图为视图，主要用来表达，俯视图主要用于 表达 （5）主视图采用剖视图，选择原则是 。 （6）高度方向基准是，长度方向尺寸基准是，宽度 方向尺寸基准是 。 （7）底板安装槽的定位尺寸是 。 （8）该零件尺寸精度最高的孔德尺寸为，该孔的表面粗糙度 值为 。

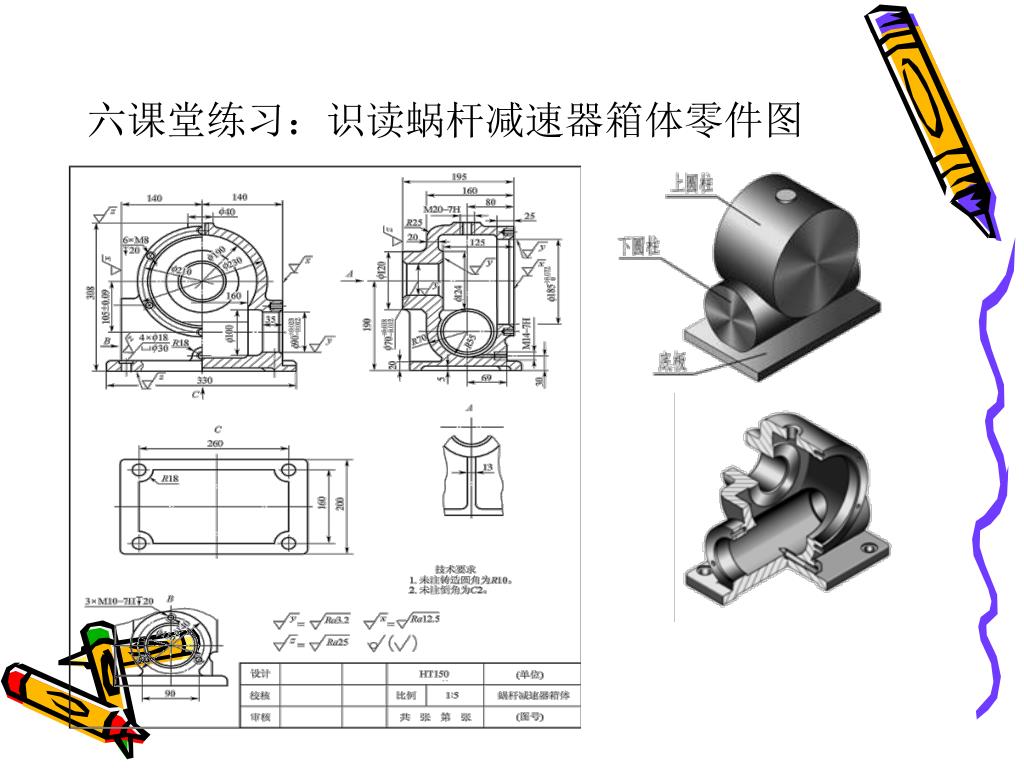

（1）该零件属于类零件 （2）该零件图用个图形表达，主视图采用剖，左视图采用剖，另外还有视图和视图 （3）A图表达，C图表达 。 （4）高度方向尺寸基准为，长度方向尺寸基准为，宽度方向尺寸基准为 。 （5）该零件总长为，总宽为，总高为 。 （6）箱底安装孔的定位尺寸为 。 （7）3×M10-7H螺纹孔深度为 。 （8）蜗杆、涡轮孔的中心距是 。
【课堂小结】 1．简单总结轮盘类、叉架类、箱体类零件的表达特点 ； 2．简单总结零件加工方案 。 【课后作业】 1机械制图习题集（多学时）8-4、8-7。 2 轮盘类、叉架类、箱体类零件视图表达原则？
