放电管

放电管. 气体放电管 半导体放电管 电路中主要用来做通讯线路保护 电话机中损坏率非常高. 二极管在话机中的应用. 换向电路 放电管保护话机 如果短路损坏则无法接听拨打电话，如果断路损坏则失去保护作用。 换向电路和整流电路的区别（没有滤波电容）。 语音交流信号是如何通过换向电路的？ 如果电话线 TIP1 为正， RING 为负可以使用， TIP2 为负， RING 为正则无法使用，图中应该是那个二极管损坏了？. 换向电路故障分析. （ D1 或 D4 断路， D2 或 D3 短路） 用万用表在线测量就可以确定故障

shirin
Download Presentation

放电管

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

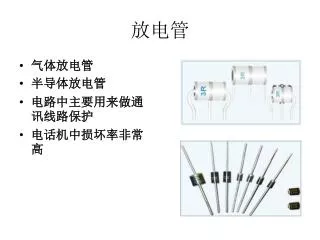

  1. 放电管 • 气体放电管 • 半导体放电管 • 电路中主要用来做通讯线路保护 • 电话机中损坏率非常高

  2. 二极管在话机中的应用 • 换向电路 放电管保护话机 如果短路损坏则无法接听拨打电话，如果断路损坏则失去保护作用。 • 换向电路和整流电路的区别（没有滤波电容）。 • 语音交流信号是如何通过换向电路的？ • 如果电话线TIP1为正，RING 为负可以使用，TIP2为负，RING 为正则无法使用，图中应该是那个二极管损坏了？

  3. 换向电路故障分析 • （D1或D4断路，D2或D3 短路） • 用万用表在线测量就可以确定故障 • 1.去掉外线，二极管测试档直接测试二极管管两端电压降 正向0.7 反向 超量程。 • 2.带外线抬机测试 二极管上的压降。

  4. 电源电路分析 • 1.电话线是一定条件下的直流恒流源。电话线上的电压与话机阻抗成正比。V=I x Rl • 挂机后电话机相当与断路，阻抗非常高，外线电压为48V左右。抬机后与电话阻抗有关，一般家用电话为6-12v左右。 • 话机挂机供电方式：（1.电池或市电供电，2.电话线上偷电） • 偷电电流受标准限制，不允许超过标准 • 有多种挂机偷电电路，底端商话采用简单的取电电路

  5. 取电电路分析 • 发光管压降决定工作电压 vcc＝3×Vled－0.7 • 外线换向后，通过R12,R13，LED1,LED2,LED3形成回路，在三极管A42的基极电位为3 x Vled则三极管Q2打开，Q3打开，三极管通过限流电阻给话机控制电路供电。由于话机挂机耗电很少，所以电路中使用了非常大的偏置电阻R12R13.当话机抬机后电路提供的电流就不够用了，于是抬机后电路就又通过R14，D10提供比较强的偏置。 • 电路具有一定的稳压功能

  6. 抬机取电采用模拟电感取电 • 抬机取电电路： • 采用模拟电感进行取电（与08话机类似） • 能在对话机电声参数影响比较小的情况下实现比较大的电流供电 • 等效与

  7. 反极检测 • 反极信号 某些交换线路提供反极计费功能或显示中反极信号。挂机时假如线路为a +, b-,接通后，交换机会让线路变成b+,a- 。那个反极时间能持续多久？通话双方有一方挂机。反极信号和被叫端局送来的被叫摘机信号都是用来记费的，但应用的场合是不一样的。我们话机是使用双音频来表示对方摘机的。 RING为正，则RE为低，RING 为负，则RE为高。当电平发生变化了则发生了反极。也可以用来检测振铃信号。

  8. FSK DTMF 检测 • 解码电路在单片机内部。由RING_IN TIP_IN 输入到单片机 。外部接电阻R39R40和钳位二极管D17-D20进行保护。 • 二极管如何实现保护功能？ • 信号被控制在-0.7～VDD+0.7V 之间。保护了单片机不被损坏。 • 来电显示，fsk dtmf 接收都是通过这里来实现的

  9. DTMF FSK 发送 • 什么是dtmf信号？什么是fsk信号？ • 是有两种频率的组合叠加，所以称双音频 • Fsk 移频键控调制 FSK的频率为：1200/2200-->1/0;用两种频率代表数字电路里面的1和0。 • 线路中对两种信号有非常严格的要求，如果波形产生失真或幅度，持续时间，间隔时间，频率，幅度差，谐波分量等参数不符合要求，交换机都会无法识别，造成通讯失败。详细要求可以参考测试工艺。

  10. 单片机输出引脚 DTMF 包含有直流分量和交流DTMF信号或fsk信号，通过调节R43可以调节直流偏置，调节R43和c26可以调节交流信号幅度。发射极电阻具有负反馈功能，同时还具有自动增益调节功能。外线阻抗Rx 除以电阻R41为此电路的电压放大倍数，外线越远，则RL越大，则放大倍数越高。调节R41也可以调节发送强度。 • 注意：发送DTMF 或FSK 要求mic要关闭，否则非常容易受干扰。

  11. 小试验 用两台普通话机 A 和 B . 把话机A的听筒放在B的MIC上，在话机A上拨打你的手机号码前10位，挂掉话机A，然后在话机B上拨打最后一位你的手机号码。是不是话机B 打通了你的手机？ • 早期的公用电话就是使用这种方法实现盗打的。 • 可以使用这种方法调试线路，来判断线路故障。 • 调试话吧管理机的时候，第一路用免提拨号，第二路也抬机，第一路拨的号码会同时出在第二路上。 • 如果话机关mic电路出现问题就会非常受干扰，造成通讯失败。

  12. 话机抬挂机控制 • 当话机挂机时，叉簧开关HOOK1-A是接在地上的。因此单片机检测端HKS为低电平。当抬机时，HOOK1-A接在了外线上，因此HKS处就为高电平，单片机检测到高电平就知道用户摘机了。同时HOOK1-A通过R35D15R36控制话机抬机。Po为单片机输出引脚控制抬挂机。此引脚可强行抬挂机。 • 检查Q8上的基极电平可以分析判断抬挂机的一些故障。如果Q8基极电平正常，话机控制不正常，则很有可能Q6Q7Q8之一已经损坏。

  13. 手柄通话电路 • 此部分电路实现语音发送功能。Mic信号通过Q10和Q11，两级放大送到外线上去了。 • 调整R47可以调整发送强度，即mic声音大小。D21和R51实现了自动增益调整。 • R48R49R54R50D22来实现消侧音和接收自动增益调整功能。。

  14. 手柄通话电路 • 语音接收电路 • 外线消侧音电路后通过Q12Q13两级放大到听筒。R63是两级放大电路的负反馈。因此调整此电阻可以调节声音大小。电阻增大则声音增大，电阻减小则听筒声音变小。 • KT 为按键音输入。 • IPMUTE 为低，则拉低q12基极电位，于是可以关闭放大电路，听筒就没有了声音。 • MUTE 为静音电路。如果为高则q14通过R60短路mic偏置电路的电源，因此mic就没有声音了。

  15. 免提电路 • 免提电路 分离元件组成的乙类功率放大对扬声器驱动。维修方法类似一般分离元件的功放。C48用来消除高频自激反馈。音乐芯片的语音信号也通过这里进行放大后送到免提扬声器。（使用和弦芯片也可以在这里产生和弦铃声）。

  16. 信号检测电路 • 此部分电路可以检测线路上的交流信号，使之变成脉宽度的高低电平。可以用来唤醒单片机的DTMF 或FSK接收中断。稍加改造也可以用来软件解码DTMF或FSK. • 单片机打开DTMF或FSK接收是要耗费很多电的。因此平时单片机是关闭这两个接收器。当这个电路唤醒时，再打开接收电路。由此可以达到省电的目的。

  17. CAS检测电路 • Cas也是双音频信号。但是频率比较高，抗干扰比较强。可用来做来电显示，来电插播（第三方来电显示）等功能的提示音。 • 芯片本身没有cas检测功能，因此用此电路来检测cas信号 • 不使用cas信号的地方此电路话机中没有焊接。 • 当TI/RI有cas信号出现时，DO 会

  18. 振铃和振铃检测电路 • 外线振铃信号（25HZ，交流信号）通过隔直电容后整流滤波，产生UTC9106 的电源。通过R26和R38分压到单片机检测引脚。当单片机检测到RDET为高就认为话机已经振铃了。同时芯片振荡产生振铃音通过变压器耦合给扬声器。使用变压器是为了阻抗匹配和隔离。通过使IPMUTE为低可以关断 振铃声音。
