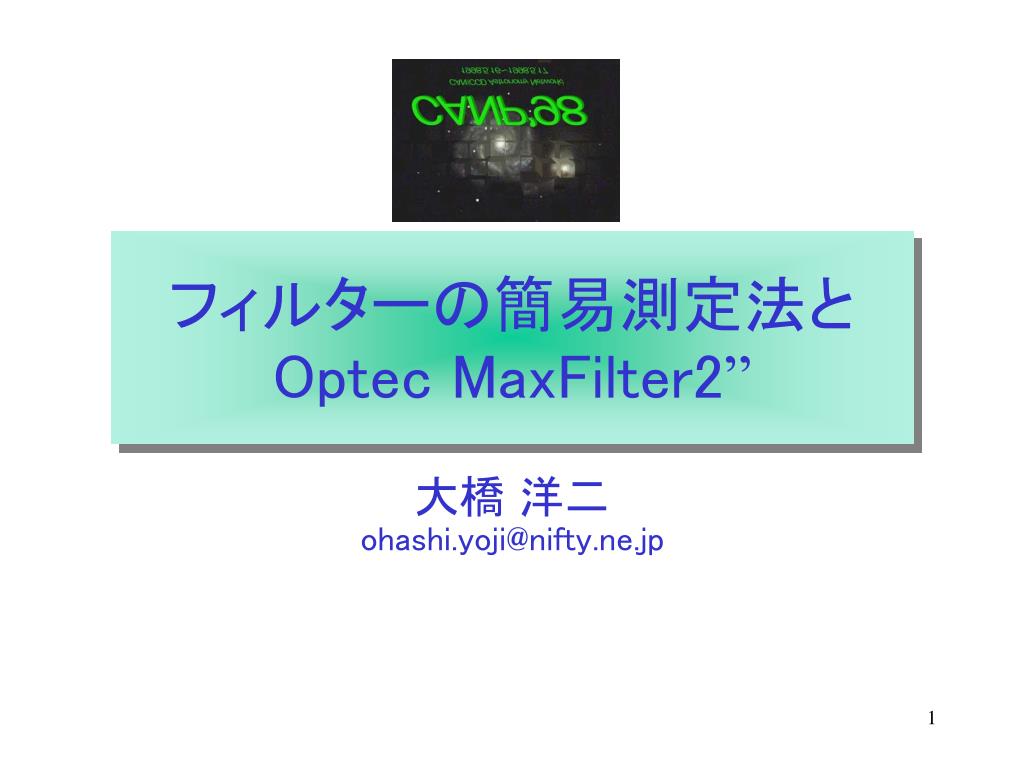

フィルターの簡易測定法と Optec MaxFilter2 ”. 大橋 洋二. 回折格子による分光. θ: 分散角 λ :波長 d:スリットの間隔 x:分散距離 fl:焦点距離. θ. λ. d. 回折格子の作成. レーザプリンタで OHP 用フィルムに出力 プリンタの解像度の整数倍のサイズ 黒と透明な部分が同じ幅. 解像度の整数倍のとき. 解像度の整数倍でないとき. Optec MaxFilter2 ”. Optec Inc. web ページより. Optec IR cut & RGB filters. Optec Inc. から貰った資料より作成.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about '???????????? Optec MaxFilter2 ”' - shiri


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2
回折格子による分光

θ:分散角

λ:波長

d:スリットの間隔

x:分散距離

fl:焦点距離

θ

λ

d

slide3

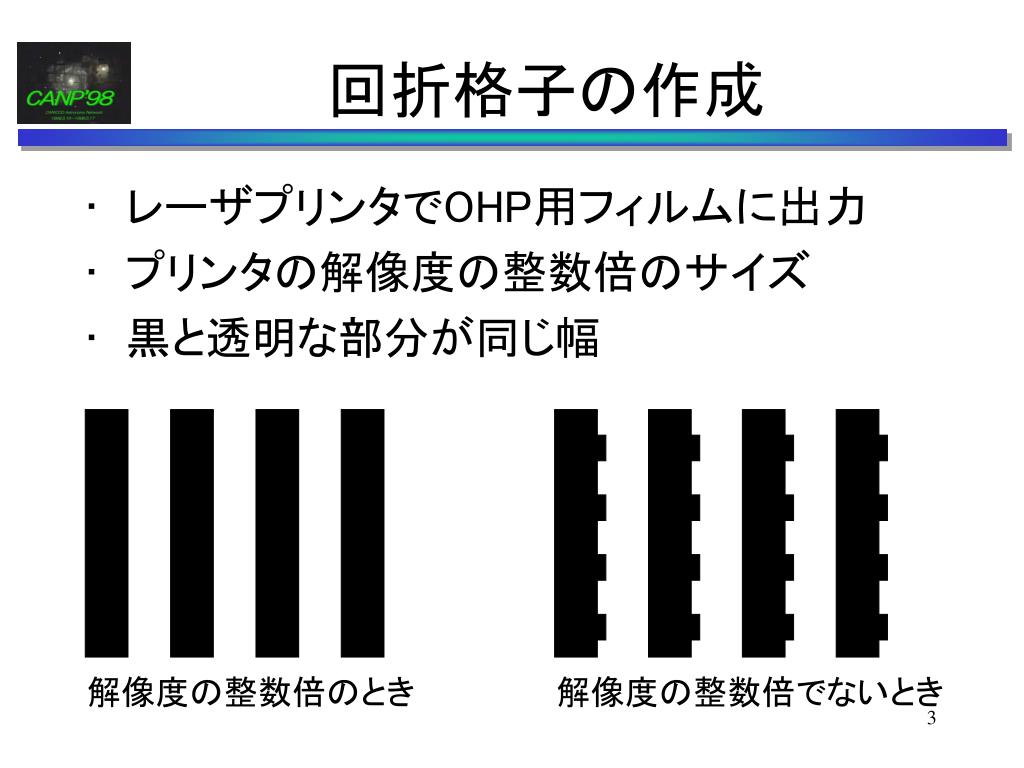

回折格子の作成
  • レーザプリンタでOHP用フィルムに出力
  • プリンタの解像度の整数倍のサイズ
  • 黒と透明な部分が同じ幅

解像度の整数倍のとき

解像度の整数倍でないとき

optec maxfilter21

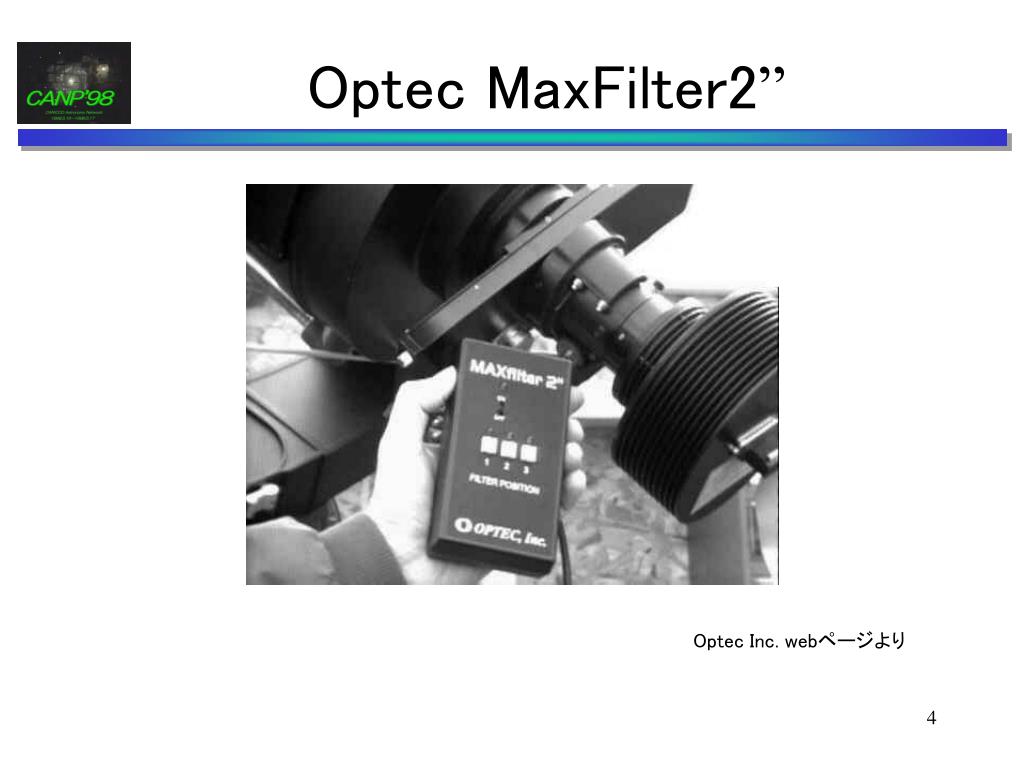

Optec MaxFilter2”

Optec Inc. webページより

optec ir cut rgb filters

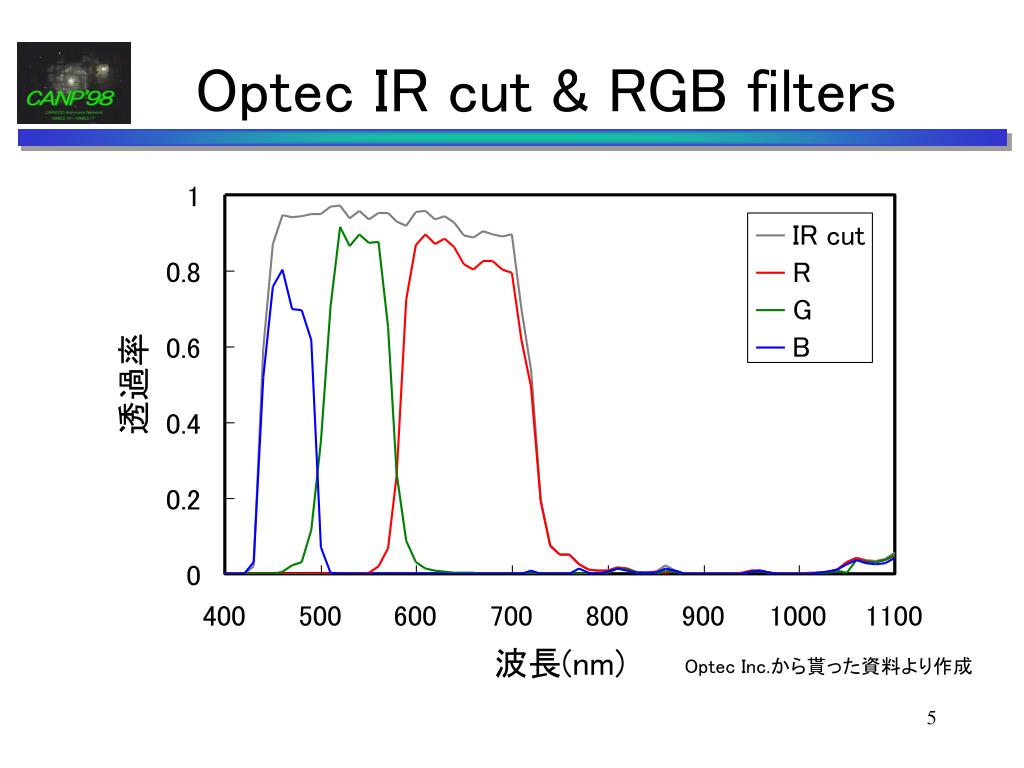

Optec IR cut & RGB filters

Optec Inc.から貰った資料より作成

slide6

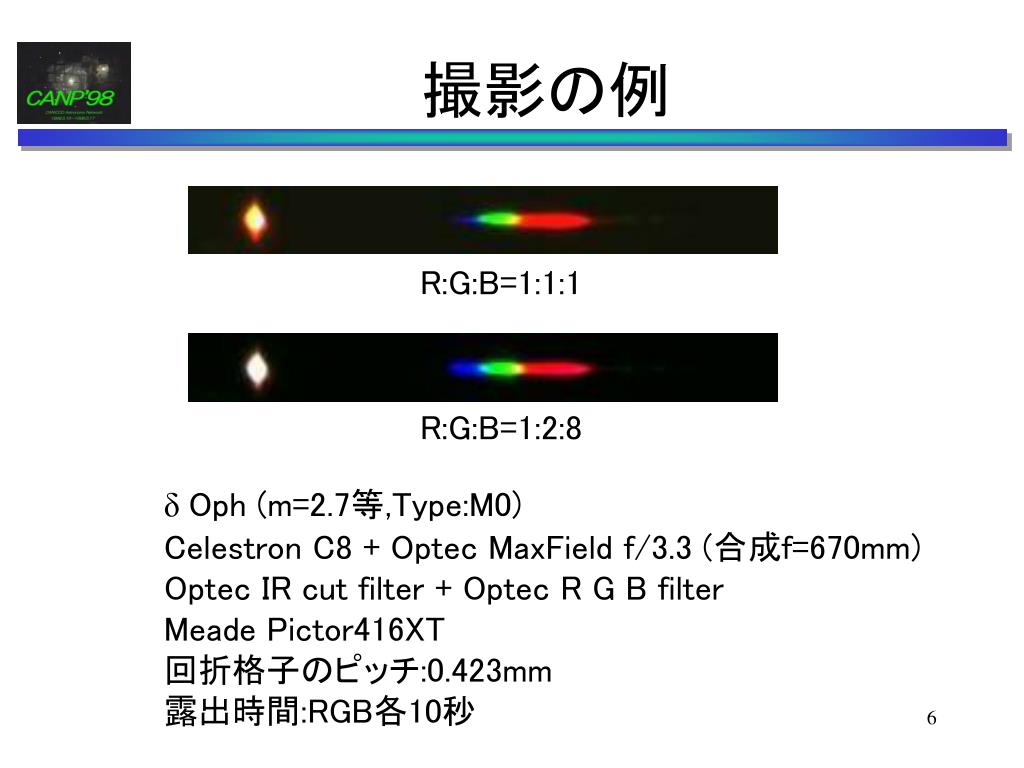

撮影の例

R:G:B=1:1:1

R:G:B=1:2:8

δ Oph (m=2.7等,Type:M0)

Celestron C8 + Optec MaxField f/3.3 (合成f=670mm)

Optec IR cut filter + Optec R G B filter

Meade Pictor416XT

回折格子のピッチ:0.423mm

露出時間:RGB各10秒

slide7
問題点
  • グラフ化の方法
  • カラーバランスの補正
  • 分散の最適化
  • フラットフィールド補正
