  1. 第四章 国家坐标系的建立与国家控制网的平差

  2. 第四章 国家坐标系的建立与国家控制网的平差 • 1954年北京坐标系的建立： • 国家天文大地网的测设始于50年代,1954年起分期分区单独进行局部平差，实为苏联远东网的延伸。从东北三角网起，即以己平差区域的连接点坐标为固定值，并固定基线及拉普拉斯方位角。未作我国的椭球定位，取用克氏椭球,高程异常亦由我国的天文水准传算过来。

  3. 1980年国家大地坐标系的建立： • 在设置的西安的大地原点上，测了天文经纬度、天文方位角，联测了水准,采用了80椭球,按多点定位进行椭球定位。因椭球元素已定,仅求定3个平移参数

  4. 国家坐标系的建立

  5. 4.1.4 全国天文大地网的整体平差

  6. 4.1.4节（续1）

  7. 4.1.4节（续2）

  8. 4.1.4节（续3）.

  9. 4.1.4节（续4）

  10. 4.1.4节（续5）

  11. 4.2 协议天球和地球参考框架 • 国际天球参考框架ICRF2000(IERS Celestrial Reference Frame)就是由IERS为实现国际天球参考系(ICRS2000)而建立的天球参考框架。它是由VLBI测量所获得的多个河外射电源的J2000.0平赤道坐标来确定的,其坐标原点在太阳系中心；坐标轴的指向相对于类星体应保持固定不变 ；其基面为J2000.0平赤道面。

  12. 4.2 协议天球和地球参考框架 • 国际地球参考框架(ITRF)的建立 • 国际地球参考框架ITRF (International Terrestrial Reference Frame) 就是由IERS为实现国际地球参考系(ITRS)而建立的地球参考框架。它是由所选定的多个IERS 台站(其中包括卫星跟踪站) 的坐标和速度所体现的。它们刊登在I E R S每年出版的技术报告中,并命名为ITRF yy ,数字yy表示采用数据的最后年份。其精度和分辨率逐年提高,并且更与地球的动态变化相适应。

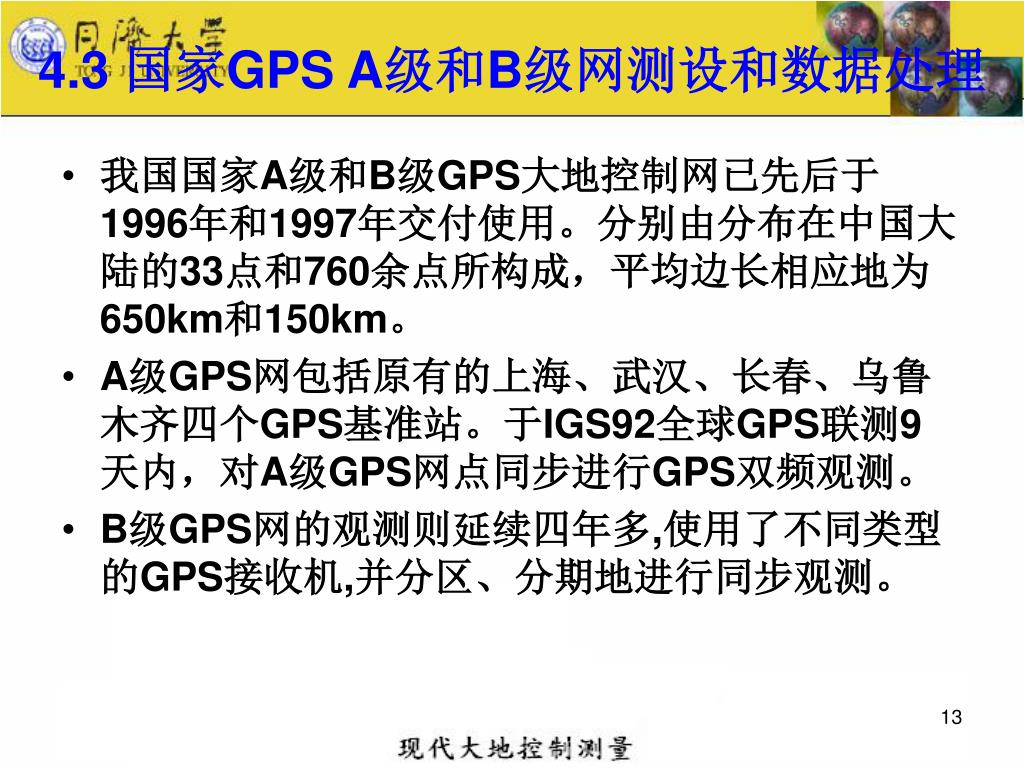

  13. 4.3 国家GPS A级和B级网测设和数据处理 • 我国国家A级和B级GPS大地控制网已先后于1996年和1997年交付使用。分别由分布在中国大陆的33点和760余点所构成，平均边长相应地为650km和150km。 • A级GPS网包括原有的上海、武汉、长春、乌鲁木齐四个GPS基准站。于IGS92全球GPS联测9天内，对A级GPS网点同步进行GPS双频观测。 • B级GPS网的观测则延续四年多,使用了不同类型的GPS接收机,并分区、分期地进行同步观测。

  14. 4.3国家GPS A级和B级网测设和数据处理 • GPS A级和B级网的数据处理要点 • 1.采用ITRF作为国家A级和B级GPS网数据处理的坐标框架 • 2.以高精度的IGS站作为数据处理中的枢纽站 • 3对IGS站强约束、松弛卫星轨道的计算方案 • 4.将单天GPS基线向量解算与GPS网整体平差分开进行

  15. 4.4 全国三维地心坐标系统的建立 • 2000国家大地坐标系（China Geodetic Coordinate System 2000，简称CGCS2000）。参考历元为2000.0,其定义为： • 原点：包括海洋和大气的整个地球的质量中心； • 定向：初始定向由1984.0时BIH（国际时间局）定向给定；是右手地固直角坐标系。原点在地心；Z轴为国际地球旋转局（IERS）参考极（IRP）方向，X轴为IERS的参考子午面（IRM）与垂直于Z轴的赤道面的交线， Y轴与Z轴和X轴构成右手正交坐标系。 • 参考椭球采用2000参考椭球，其定义常数是： • 长半轴：a = 6378137ｍ • 地球（包括大气）引力常数：GM = 3.986004418×1014m3s-2 • 地球动力形状因子：J2 = 0.001082629832258 • 地球旋转速度：ω = 7.292115×10-5rads-1 • 正常椭球与参考椭球一致。

  16. 4.4 全国三维地心坐标系统的建立 • 2000国家大地坐标系将是全国统一采用的大地基准。 • 国家平面坐标系统采用高斯－克吕格投影建立全国统一的平面坐标系统，并采用经度差6度或3度分带。 • 2000国家大地坐标系的坐标框架则是GPS2000网,2003年起已面向全国提供其三维地心坐标，不少省份也已据此加密建立了全省GPS C级网。
