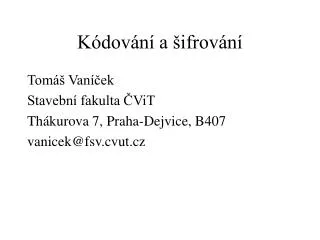

  1. Kódování a šifrování Tomáš Vaníček Stavební fakulta ČViT Thákurova 7, Praha-Dejvice, B407 vanicek@fsv.cvut.cz

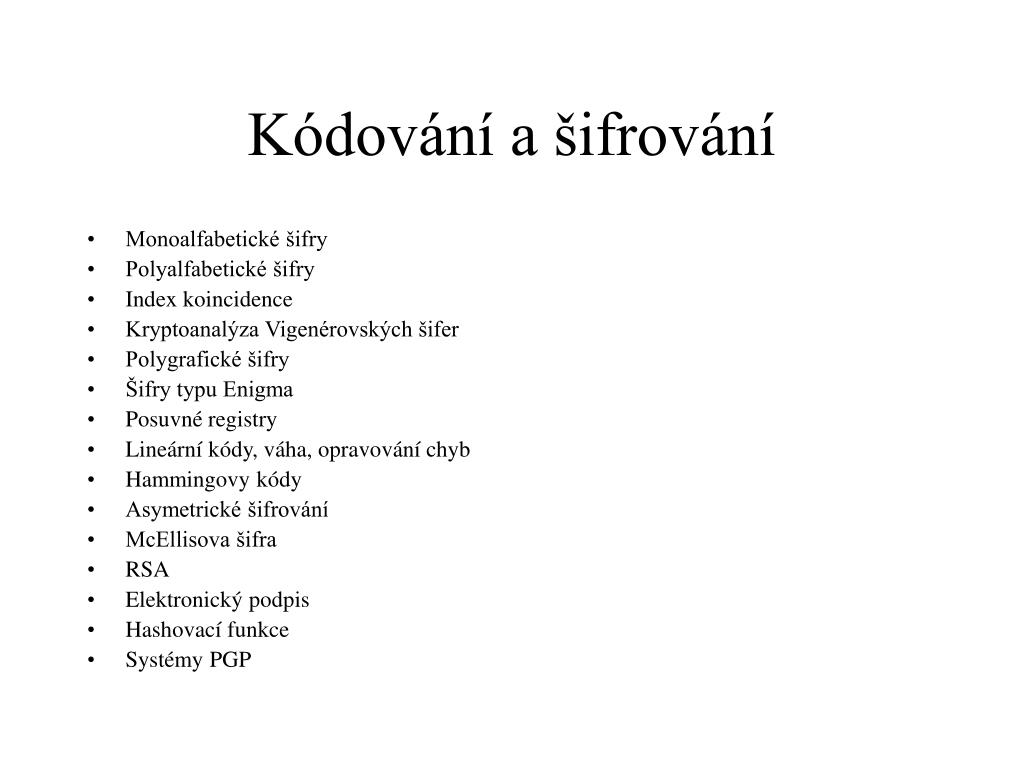

  2. Kódování a šifrování • Monoalfabetické šifry • Polyalfabetické šifry • Index koincidence • Kryptoanalýza Vigenérovských šifer • Polygrafické šifry • Šifry typu Enigma • Posuvné registry • Lineární kódy, váha, opravování chyb • Hammingovy kódy • Asymetrické šifrování • McEllisova šifra • RSA • Elektronický podpis • Hashovací funkce • Systémy PGP

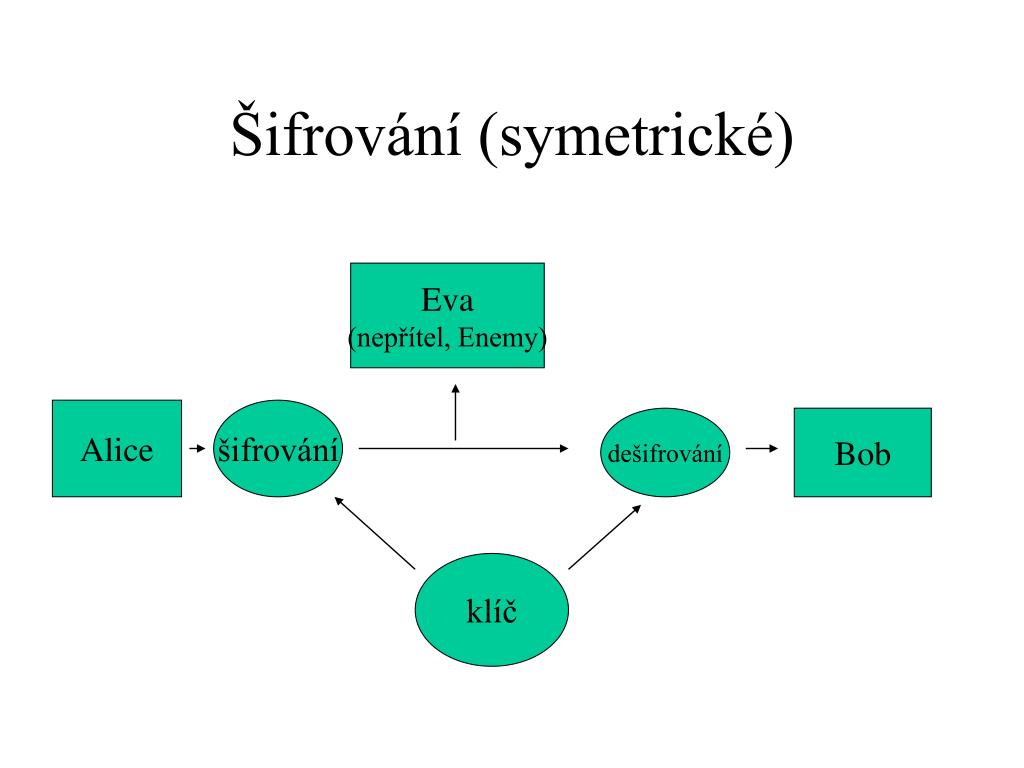

  3. Šifrování (symetrické) Eva (nepřítel, Enemy) Alice šifrování dešifrování Bob klíč

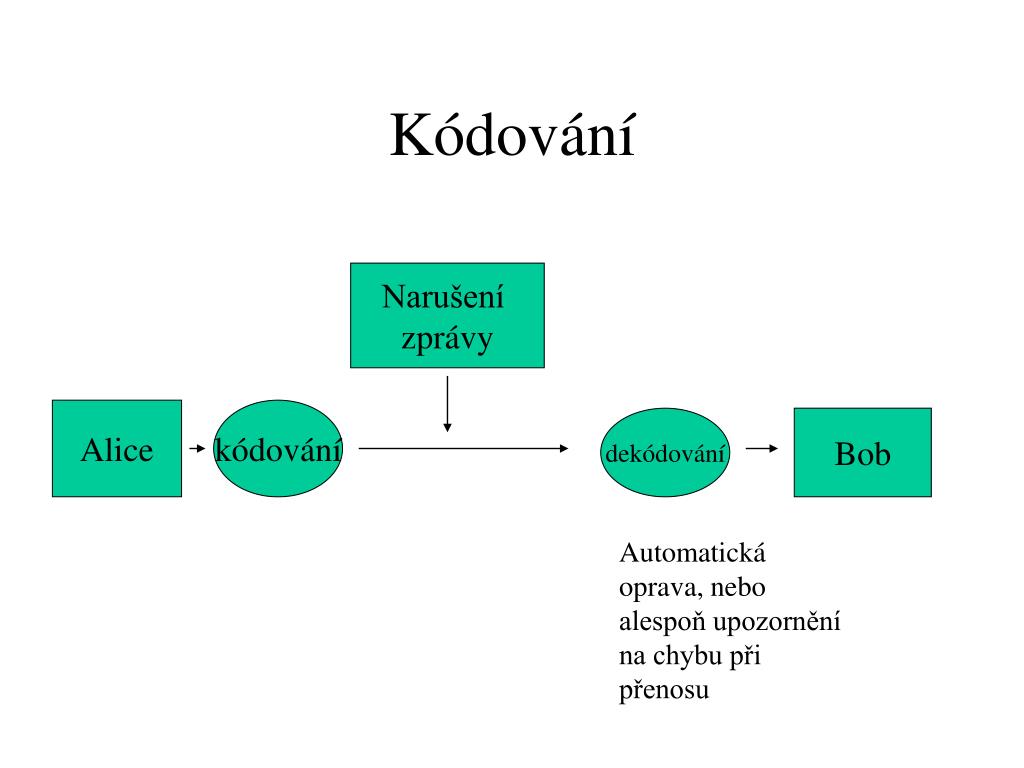

  4. Kódování Narušení zprávy Alice kódování dekódování Bob Automatická oprava, nebo alespoň upozornění na chybu při přenosu

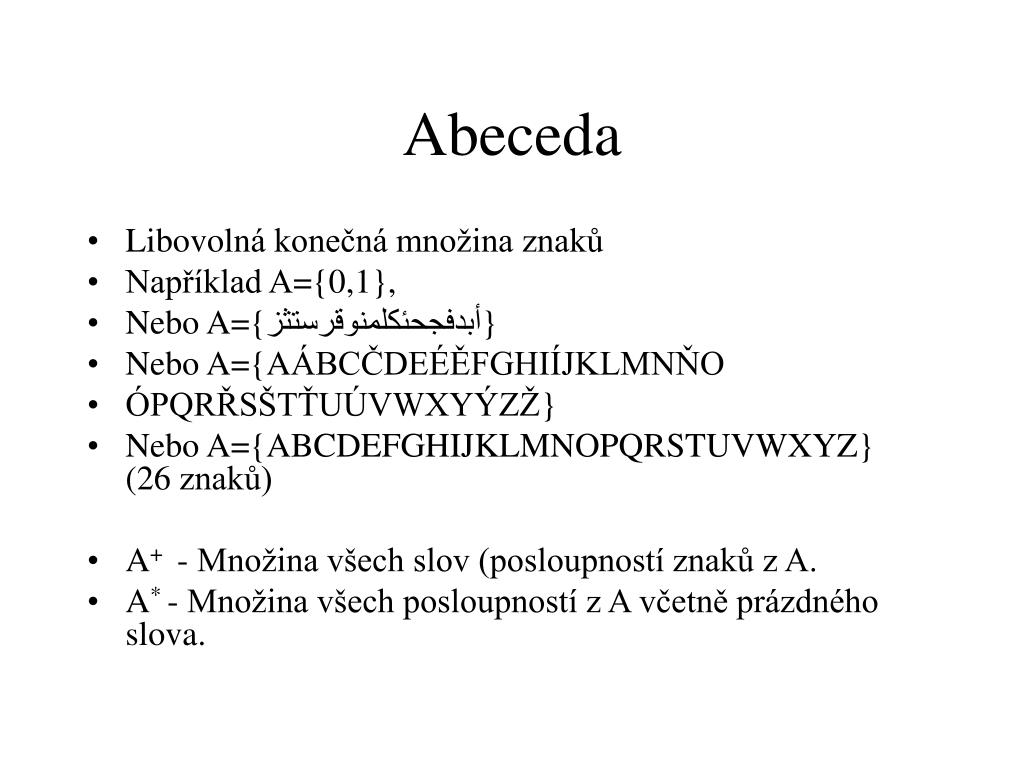

  5. Abeceda • Libovolná konečná množina znaků • Například A={0,1}, • Nebo A={أبدفجحئكلمنوقرستثز} • Nebo A={AÁBCČDEÉĚFGHIÍJKLMNŇO • ÓPQRŘSŠTŤUÚVWXYÝZŽ} • Nebo A={ABCDEFGHIJKLMNOPQRSTUVWXYZ} (26 znaků) • A+ - Množina všech slov (posloupností znaků z A. • A* -Množina všech posloupností z A včetně prázdného slova.

  6. Šifra • Kryptografická transformace (šifra) je prosté zobrazení Φ: A*x K B*, K je množina klíčů

  7. Cézarovská šifraf(x)=x+k mod NKLÍČ K = 3

  8. Tento text bude zasifrovan Cezarovskou sifrou s klicem k rovnym 3. Whqwr whaw exgh cdvlhurydq Fhcduryvnrx vlivrx v nofhp a uryqbp 3. Cézarovská šifraf(x)=x+k mod NKLÍČ K = 3 ABCDEFGHIJKLMNOPQRSTUVWXYZ DEFGHIJKLMNOPQRSTUVWXYZABC

  9. Multiplikativní šifraf(x)=x*k mod NKLÍČ K = 3

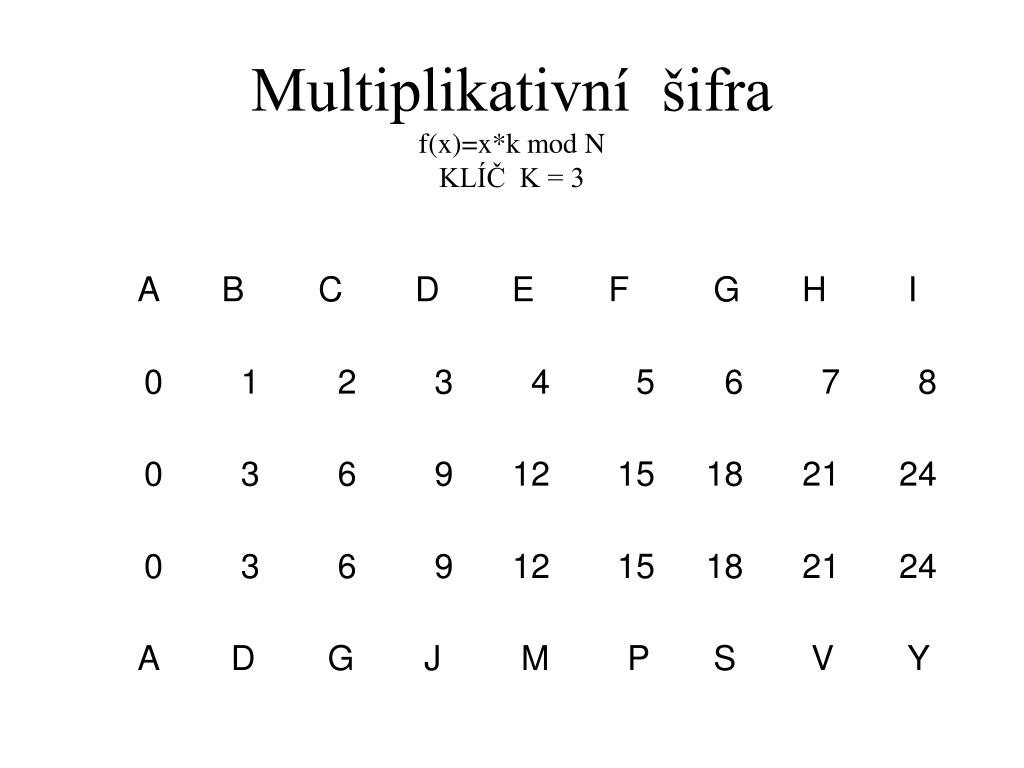

  10. Multiplikativní šifraf(x)=x*k mod NKLÍČ K = 3 ABCDEFGHIJKLMNOPQRSTUVWXYZ ADGJMPSVYBEHKNQTWZCFILORUX

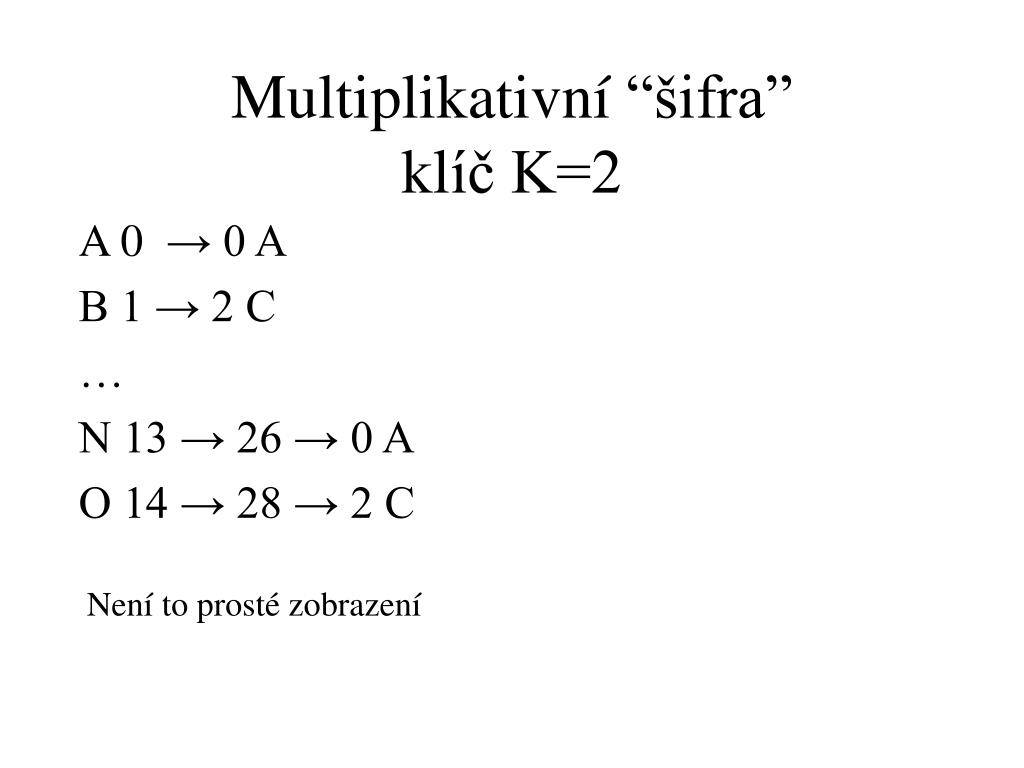

  11. Multiplikativní “šifra”klíč K=2 A 0 → 0 A B 1 → 2 C … N 13 → 26 → 0 A O 14 → 28 → 2 C Není to prosté zobrazení

  12. Multiplikativní šifry • Pro K nesoudělné s N existuje právě jedno L, takové že K*L= 1 mod N. • Například pro K=3 a N=26 je to L=9. • K je šifrovací klíč a L je dešifrovací klíč. • Například písmeno w=22 se zašifruje na 22*3 mod 26= 14 = O • a dešifruje: 14*9 mod 26 = 126 mod 26 = 22 = w

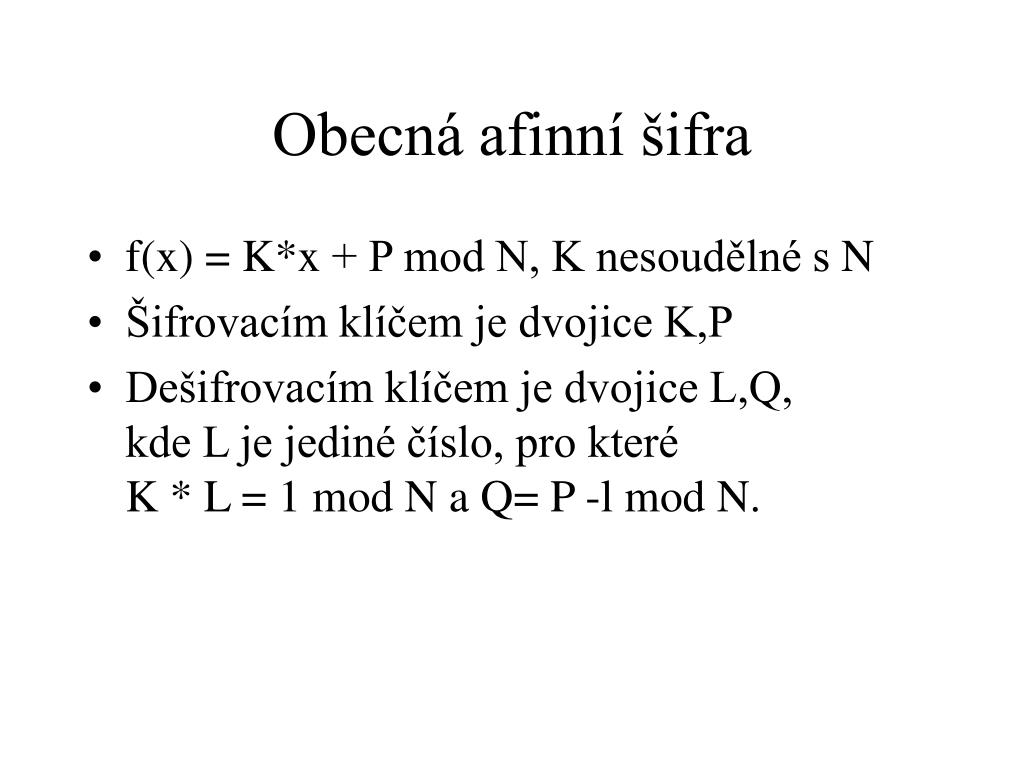

  13. Obecná afinní šifra • f(x) = K*x + P mod N, K nesoudělné s N • Šifrovacím klíčem je dvojice K,P • Dešifrovacím klíčem je dvojice L,Q, kde L je jediné číslo, pro které K * L = 1 mod N a Q= P -l mod N.

  14. Obecná monoalfabetická šifra • Šifrovacím klíčem je celá funkce (tabulka) obrazů jednotlivých písmen, například: ABCDEFGHIJKLMNOPQRSTUVWXYZ VMAIVLDRHQCSYKBXGOTZPEUVFN

  15. Tento text bude zasifrovan obecnou monoalfabetickou sifrou. Plbpx plvp meil nvzqdtxuvb xmlabxe kxbxvydvmlpqasxe zqdtxe Obecná monoalfabetická šifra ABCDEFGHIJKLMNOPQRSTUVWXYZ VMAIVLDRHQCSYKBXGOTZPEUVFN

  16. Statistika výskytů jednotlivých písmenv textu (v %) Písmeno Angl. Franc. Něm. Češ. Slov. A 7,96 7,68 5,52 8,99 9,49 B 1,60 0,80 1,56 1,86 1,90 C 2,84 3,32 2,94 3,04 3,45 D 4,01 3,60 4,91 4,14 4,09 E 12,86 17,76 19,18 10,13 9,16 F 2,62 1,06 1,96 0,330,31 G 1,99 1,10 3,60 0,48 0,40 H 5,39 0,64 5,02 2,06 2,35 I 7,77 7,23 8,21 6,92 6,81 J 0,16 0,19 0,16 2,10 2,12 K 0,41 0,00 1,33 3,44 3,80 L 3,51 5,89 3,48 4,20 4,56

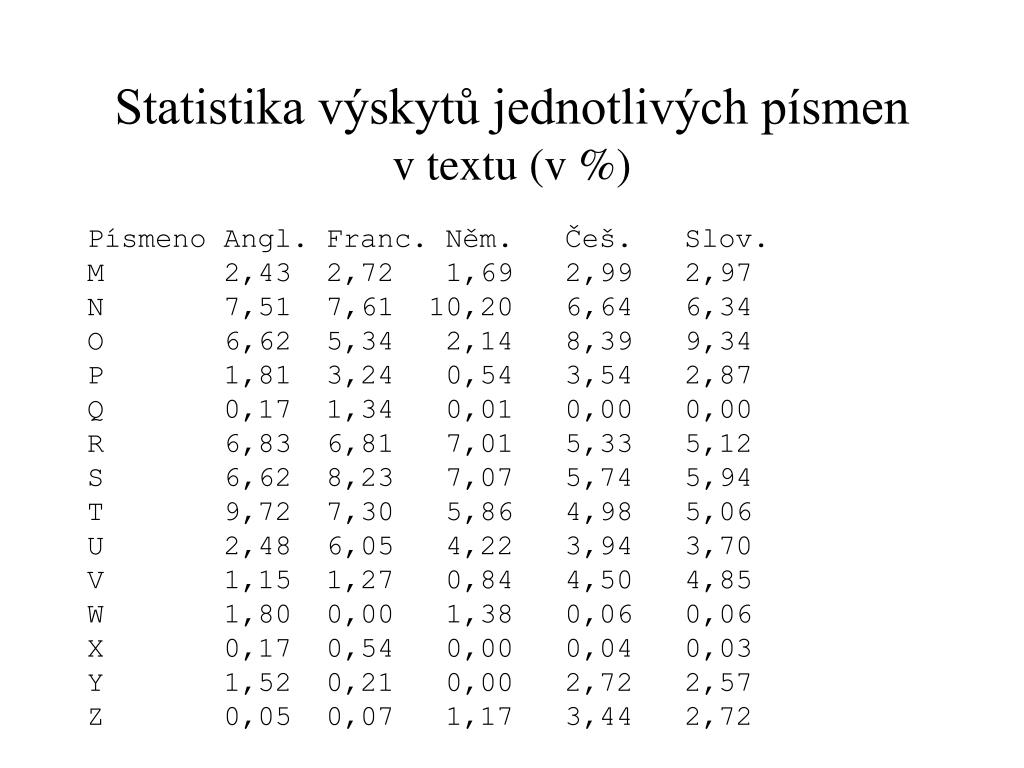

  17. Statistika výskytů jednotlivých písmenv textu (v %) Písmeno Angl. Franc. Něm. Češ. Slov. M 2,43 2,72 1,69 2,99 2,97 N 7,51 7,61 10,20 6,64 6,34 O 6,62 5,34 2,14 8,39 9,34 P 1,81 3,24 0,54 3,54 2,87 Q 0,17 1,34 0,01 0,00 0,00 R 6,83 6,81 7,01 5,33 5,12 S 6,62 8,23 7,07 5,74 5,94 T 9,72 7,30 5,86 4,98 5,06 U 2,48 6,05 4,22 3,94 3,70 V 1,15 1,27 0,84 4,50 4,85 W 1,80 0,00 1,38 0,06 0,06 X 0,170,54 0,00 0,04 0,03 Y 1,52 0,210,00 2,72 2,57 Z 0,050,07 1,17 3,44 2,72

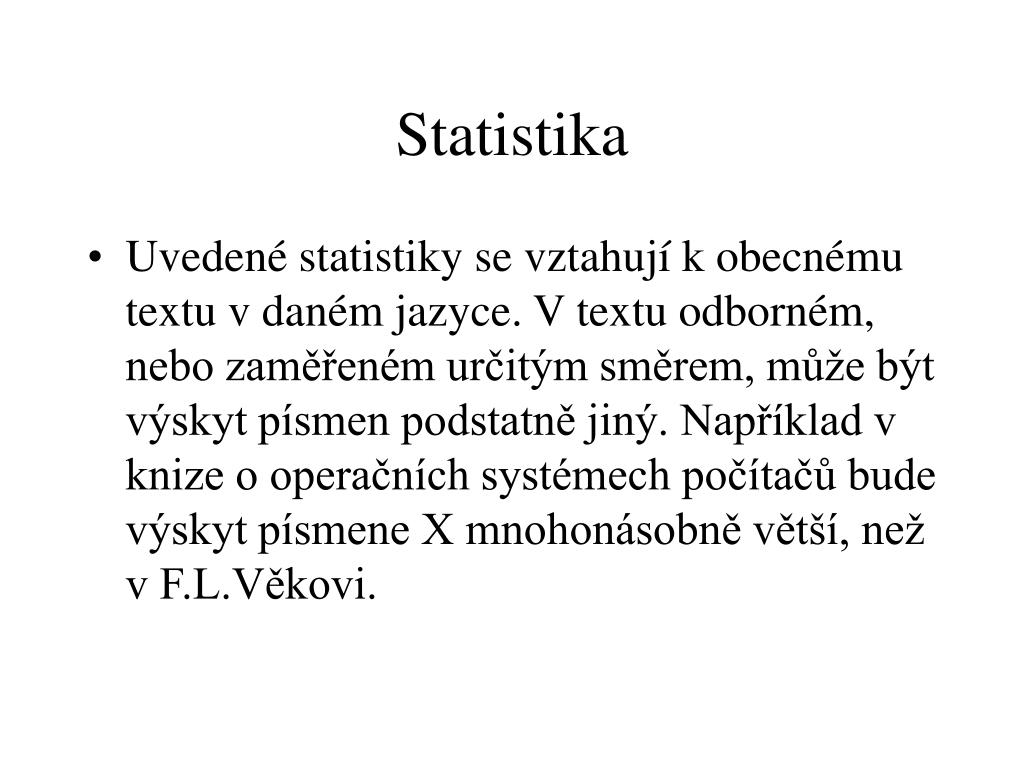

  18. Statistika • Uvedené statistiky se vztahují k obecnému textu v daném jazyce. V textu odborném, nebo zaměřeném určitým směrem, může být výskyt písmen podstatně jiný. Například v knize o operačních systémech počítačů bude výskyt písmene X mnohonásobně větší, než v F.L.Věkovi.

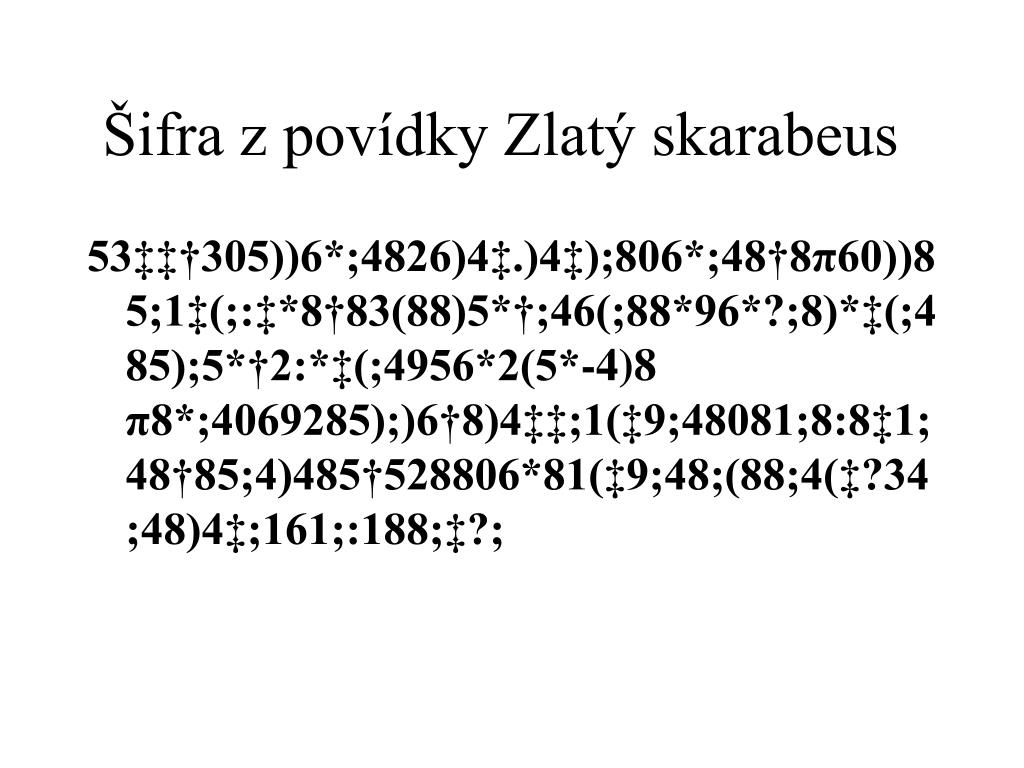

  19. Šifra z povídky Zlatý skarabeus 53‡‡†305))6*;4826)4‡.)4‡);806*;48†8π60))85;1‡(;:‡*8†83(88)5*†;46(;88*96*?;8)*‡(;485);5*†2:*‡(;4956*2(5*-4)8 π8*;4069285);)6†8)4‡‡;1(‡9;48081;8:8‡1;48†85;4)485†528806*81(‡9;48;(88;4(‡?34;48)4‡;161;:188;‡?;

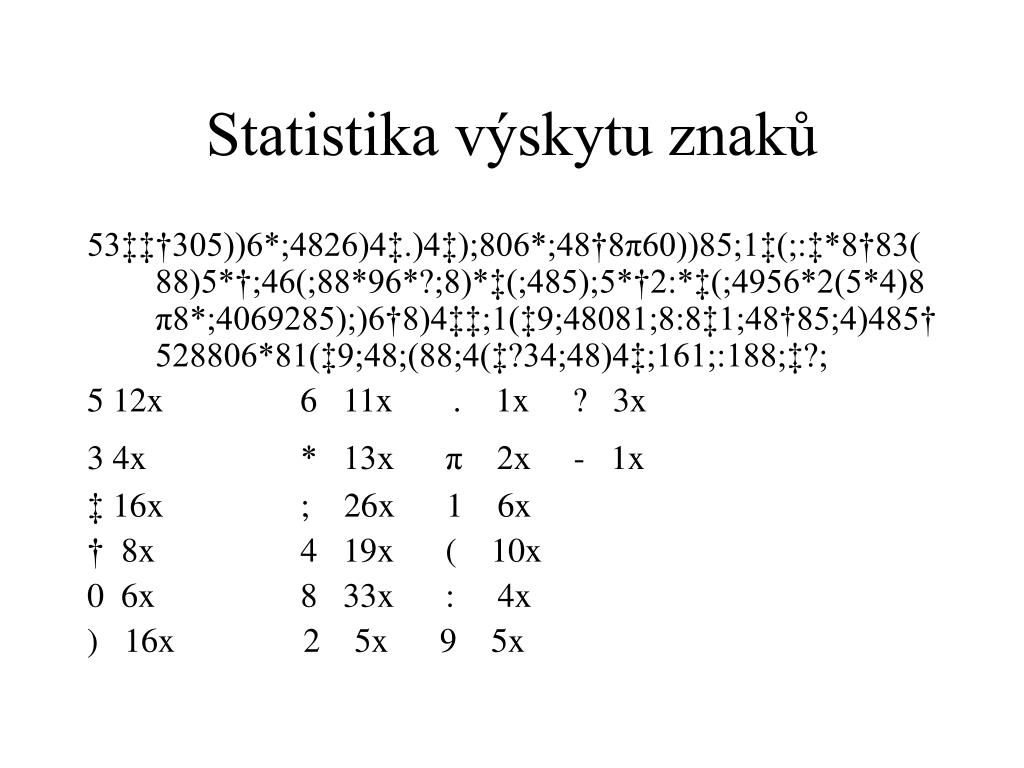

  20. Statistika výskytu znaků 53‡‡†305))6*;4826)4‡.)4‡);806*;48†8π60))85;1‡(;:‡*8†83(88)5*†;46(;88*96*?;8)*‡(;485);5*†2:*‡(;4956*2(5*4)8 π8*;4069285);)6†8)4‡‡;1(‡9;48081;8:8‡1;48†85;4)485†528806*81(‡9;48;(88;4(‡?34;48)4‡;161;:188;‡?; 5 12x 6 11x . 1x ? 3x 3 4x * 13x π 2x - 1x ‡ 16x ; 26x 1 6x † 8x 4 19x ( 10x 0 6x 8 33x : 4x ) 16x 2 5x 9 5x -

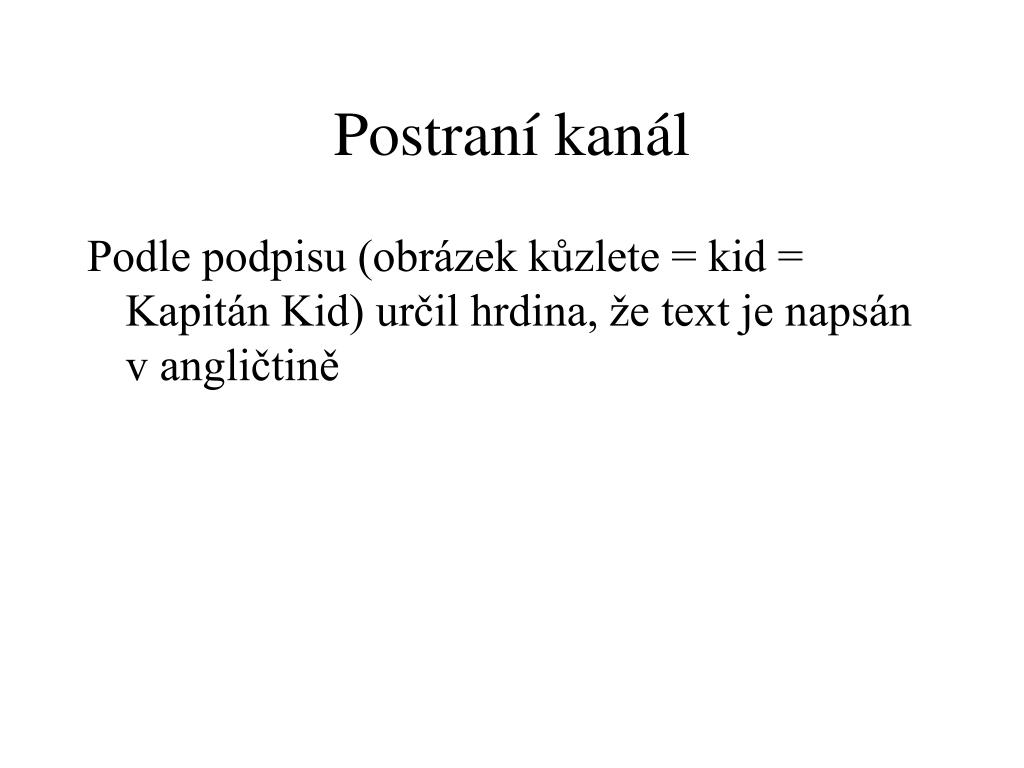

  21. Postraní kanál Podle podpisu (obrázek kůzlete = kid = Kapitán Kid) určil hrdina, že text je napsán v angličtině

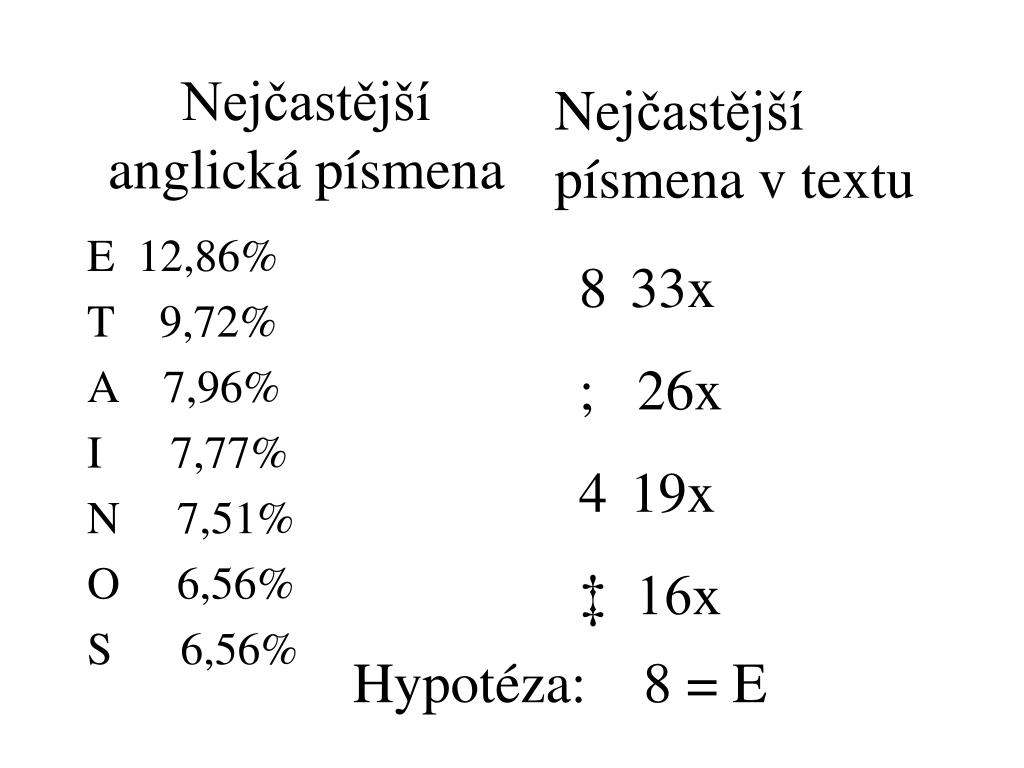

  22. Nejčastější anglická písmena Nejčastější písmena v textu E 12,86% T 9,72% A 7,96% I 7,77% N 7,51% O 6,56% S 6,56% • 33x • ; 26x • 19x • ‡ 16x Hypotéza: 8 = E

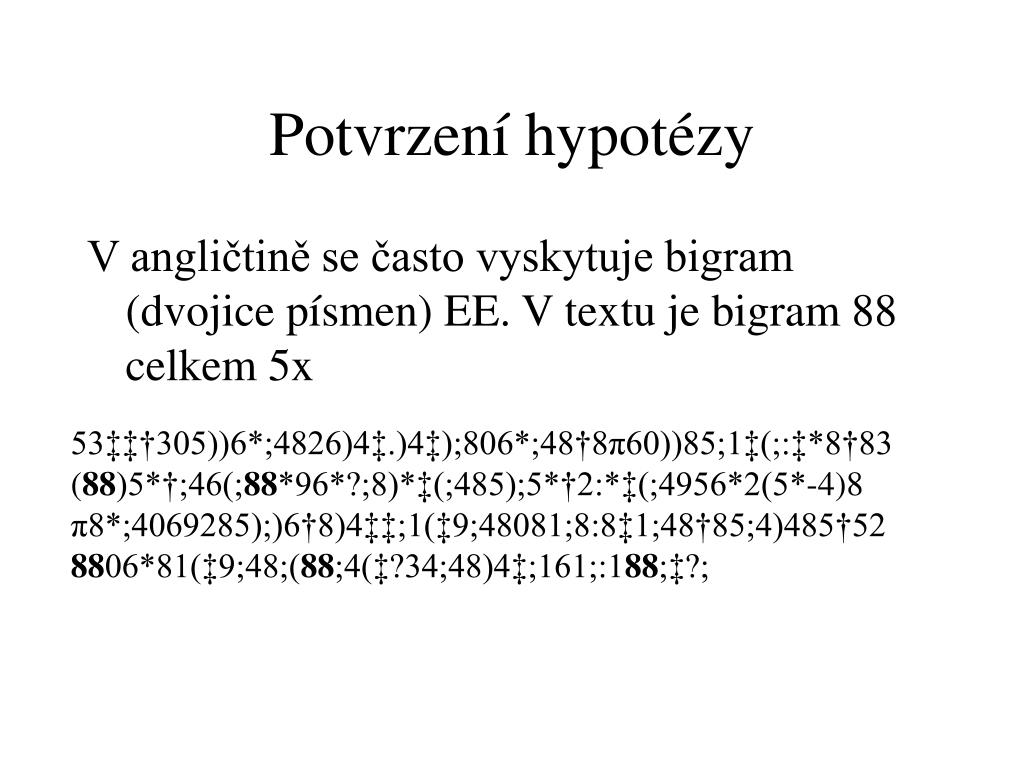

  23. Potvrzení hypotézy V angličtině se často vyskytuje bigram (dvojice písmen) EE. V textu je bigram 88 celkem 5x 53‡‡†305))6*;4826)4‡.)4‡);806*;48†8π60))85;1‡(;:‡*8†83(88)5*†;46(;88*96*?;8)*‡(;485);5*†2:*‡(;4956*2(5*-4)8 π8*;4069285);)6†8)4‡‡;1(‡9;48081;8:8‡1;48†85;4)485†528806*81(‡9;48;(88;4(‡?34;48)4‡;161;:188;‡?;

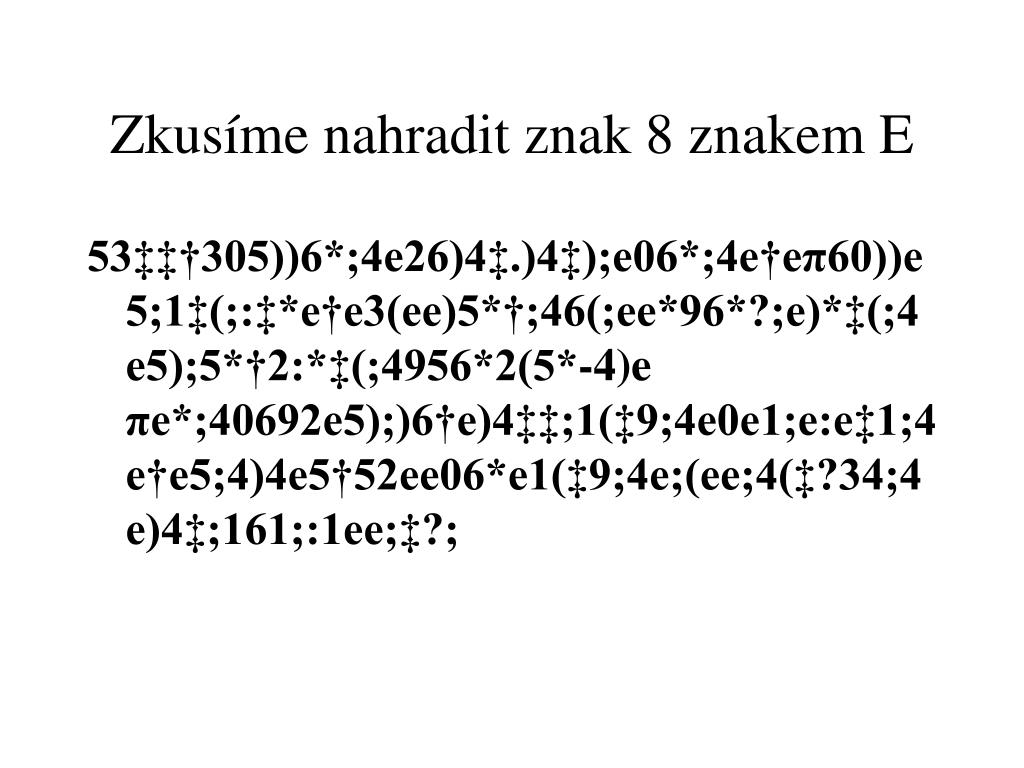

  24. Zkusíme nahradit znak 8 znakem E 53‡‡†305))6*;4e26)4‡.)4‡);e06*;4e†eπ60))e5;1‡(;:‡*e†e3(ee)5*†;46(;ee*96*?;e)*‡(;4e5);5*†2:*‡(;4956*2(5*-4)e πe*;40692e5);)6†e)4‡‡;1(‡9;4e0e1;e:e‡1;4e†e5;4)4e5†52ee06*e1(‡9;4e;(ee;4(‡?34;4e)4‡;161;:1ee;‡?;

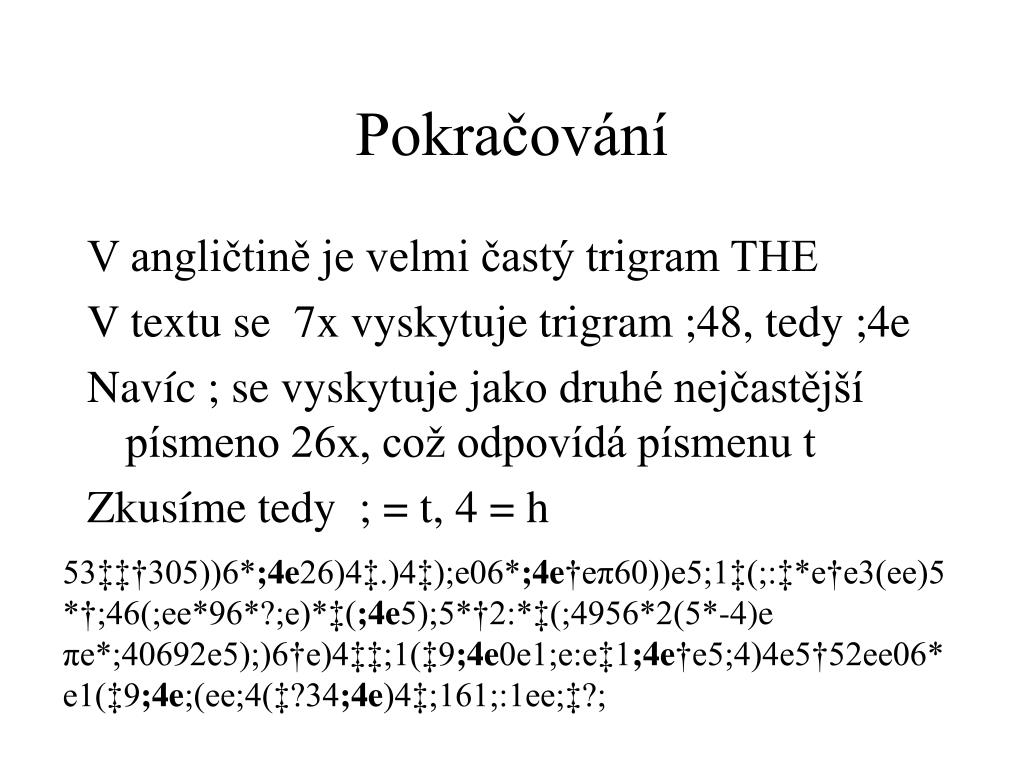

  25. Pokračování V angličtině je velmi častý trigram THE V textu se 7x vyskytuje trigram ;48, tedy ;4e Navíc ; se vyskytuje jako druhé nejčastější písmeno 26x, což odpovídá písmenu t Zkusíme tedy ; = t, 4 = h 53‡‡†305))6*;4e26)4‡.)4‡);e06*;4e†eπ60))e5;1‡(;:‡*e†e3(ee)5*†;46(;ee*96*?;e)*‡(;4e5);5*†2:*‡(;4956*2(5*-4)e πe*;40692e5);)6†e)4‡‡;1(‡9;4e0e1;e:e‡1;4e†e5;4)4e5†52ee06*e1(‡9;4e;(ee;4(‡?34;4e)4‡;161;:1ee;‡?;

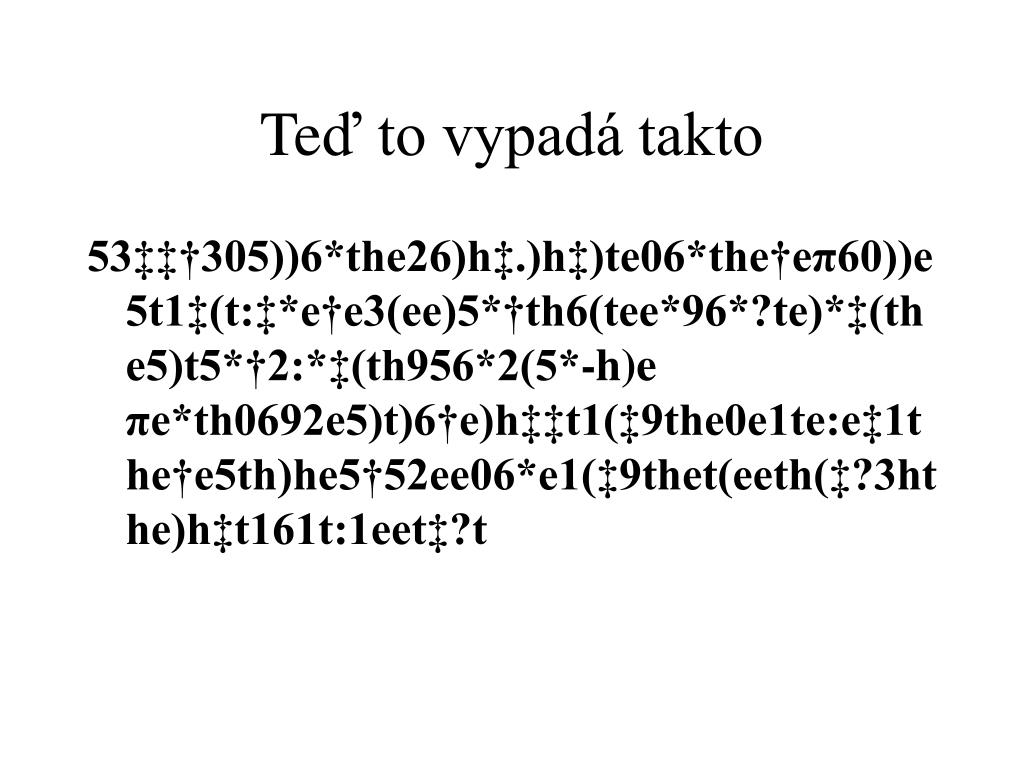

  26. Teď to vypadá takto 53‡‡†305))6*the26)h‡.)h‡)te06*the†eπ60))e5t1‡(t:‡*e†e3(ee)5*†th6(tee*96*?te)*‡(the5)t5*†2:*‡(th956*2(5*-h)e πe*th0692e5)t)6†e)h‡‡t1(‡9the0e1te:e‡1the†e5th)he5†52ee06*e1(‡9thet(eeth(‡?3hthe)h‡t161t:1eet‡?t

  27. Pokračování 53‡‡†305))6*the26)h‡.)h‡)te06*the†eπ60))e5t1‡(t:‡*e†e3(ee)5*†th6(tee*96*?te)*‡(the5)t5*†2:*‡(th956*2(5*-h)e πe*th0692e5)t)6†e)h‡‡t1(‡9the0e1te:e‡1the†e5th)he5†52ee06*e1(‡9thet(eeth(‡?3hthe)h‡t161t:1eet‡?t Další z nejčastějších znaků v textu je ‡. Přitom v textu je 2x bigram ‡‡. Tuto vlastnost splňuje písmeno o 53oo†305))6*the26)ho.)ho)te06*the†eπ60))e5t1o(t:o*e†e3(ee)5*†th6(tee*96*?te)*o(the5)t5*†2:*o(th956*2(5*-h)e πe*th0692e5)t)6†e)hoot1(o9the0e1te:eo1the†e5th)he5†52ee06*e1(o9thet(eeth(o?3hthe)hot161t:1eeto?t

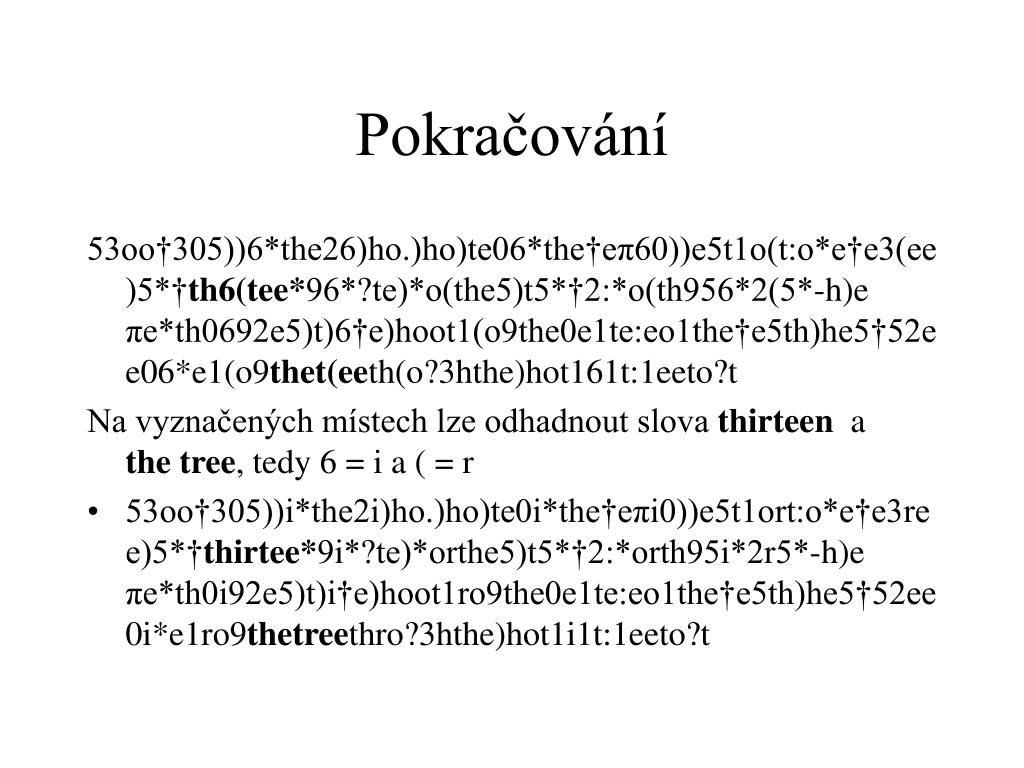

  28. Pokračování 53oo†305))6*the26)ho.)ho)te06*the†eπ60))e5t1o(t:o*e†e3(ee)5*†th6(tee*96*?te)*o(the5)t5*†2:*o(th956*2(5*-h)e πe*th0692e5)t)6†e)hoot1(o9the0e1te:eo1the†e5th)he5†52ee06*e1(o9thet(eeth(o?3hthe)hot161t:1eeto?t Na vyznačených místech lze odhadnout slova thirteen a the tree, tedy 6 = i a ( = r • 53oo†305))i*the2i)ho.)ho)te0i*the†eπi0))e5t1ort:o*e†e3ree)5*†thirtee*9i*?te)*orthe5)t5*†2:*orth95i*2r5*-h)e πe*th0i92e5)t)i†e)hoot1ro9the0e1te:eo1the†e5th)he5†52ee0i*e1ro9thetreethro?3hthe)hot1i1t:1eeto?t

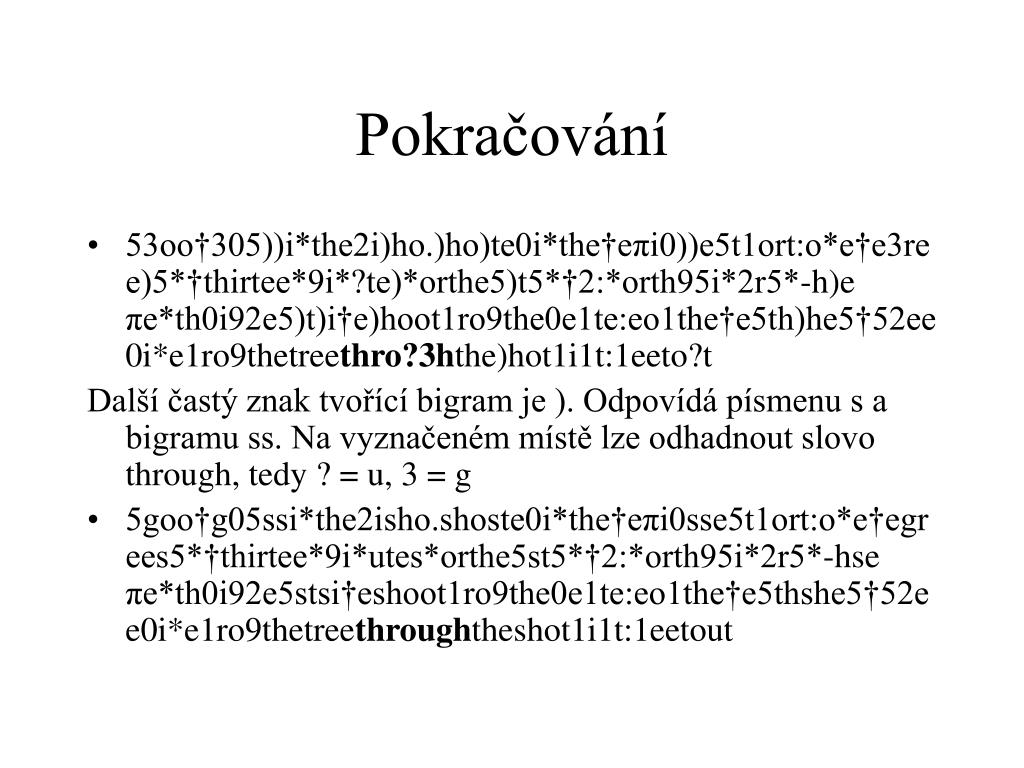

  29. Pokračování • 53oo†305))i*the2i)ho.)ho)te0i*the†eπi0))e5t1ort:o*e†e3ree)5*†thirtee*9i*?te)*orthe5)t5*†2:*orth95i*2r5*-h)e πe*th0i92e5)t)i†e)hoot1ro9the0e1te:eo1the†e5th)he5†52ee0i*e1ro9thetreethro?3hthe)hot1i1t:1eeto?t Další častý znak tvořící bigram je ). Odpovídá písmenu s a bigramu ss. Na vyznačeném místě lze odhadnout slovo through, tedy ? = u, 3 = g • 5goo†g05ssi*the2isho.shoste0i*the†eπi0sse5t1ort:o*e†egrees5*†thirtee*9i*utes*orthe5st5*†2:*orth95i*2r5*-hse πe*th0i92e5stsi†eshoot1ro9the0e1te:eo1the†e5thshe5†52ee0i*e1ro9thetreethroughtheshot1i1t:1eetout

  30. Pokračování • 5goo†g05ssi*the2isho.shoste0i*the†eπi0sse5t1ort:o*e†egrees5*†thirtee*9i*utes*orthe5st5*†2:*orth95i*2r5*-hse πe*th0i92e5stsi†eshoot1ro9the0e1te:eo1the†e5thshe5†52ee0i*e1ro9thetreethroughtheshot1i1t:1eetout • Často se vyskytuje znak 5, nikdy však netvoří bigram 55, odpovídá anglickému písmenu a • Ze začátku textu je patrné 5 = a,† = d a dále 0 = l, (a good glass) • agoodglassi*the2isho.shosteli*thedeπilsseat1ort:o*edegreesa*dthirtee*9i*utes*ortheasta*d2:*orth9ai*2ra*-hse πe*thli92eastsideshoot1ro9thele1te:eo1thedeathsheada2eeli*e1ro9thetreethroughtheshot1i1t:1eetout

  31. Pokračování • agoodglassi*the2isho.shosteli*thedeπilsseat1ort:o*edegreesa*dthirtee*9i*utes*ortheasta*d2:*orth9ai*2ra*-hse πe*thli92eastsideshoot1ro9thele1te:eo1thedeathsheada2eeli*e1ro9thetreethroughtheshot1i1t:1eetout Odhadem textu na vyznačených místech dále získáme: • * = n, 2 = b, . = p, π = v, 1 = f • agoodglassinthebishopshostelinthedevilsseatfort:onedegreesandthirteen9inutesnortheastandb:north9ainbran-hse venthli9beastsideshootfro9thelefte:eofthedeathsheadabeelinefro9thetreethroughtheshotfif1t:feetout

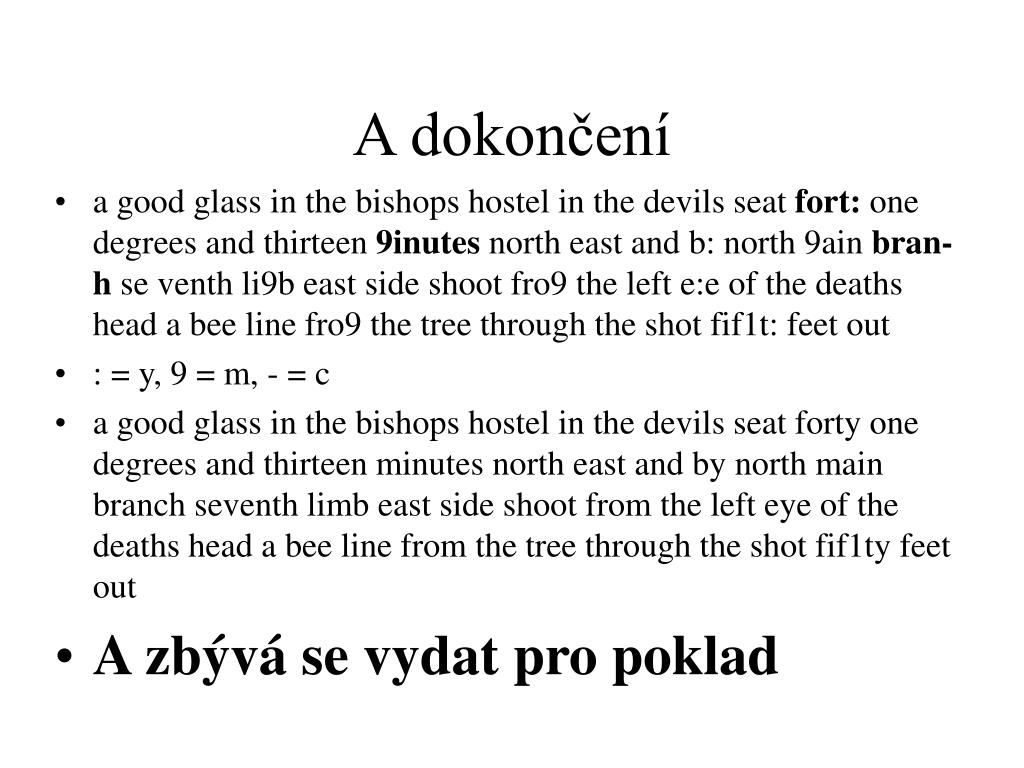

  32. A dokončení • agoodglassinthebishopshostelinthedevilsseatfort:onedegreesandthirteen9inutesnortheastandb:north9ainbran-hse venthli9beastsideshootfro9thelefte:eofthedeathsheadabeelinefro9thetreethroughtheshotfif1t:feetout • : = y, 9 = m, - = c • agoodglassinthebishopshostelinthedevilsseatforty onedegreesandthirteen minutesnortheastandby north mainbranchseventhlimbeastsideshootfrom thelefteyeofthedeathsheadabeelinefrom thetreethroughtheshotfif1ty feetout • A zbývá se vydat pro poklad

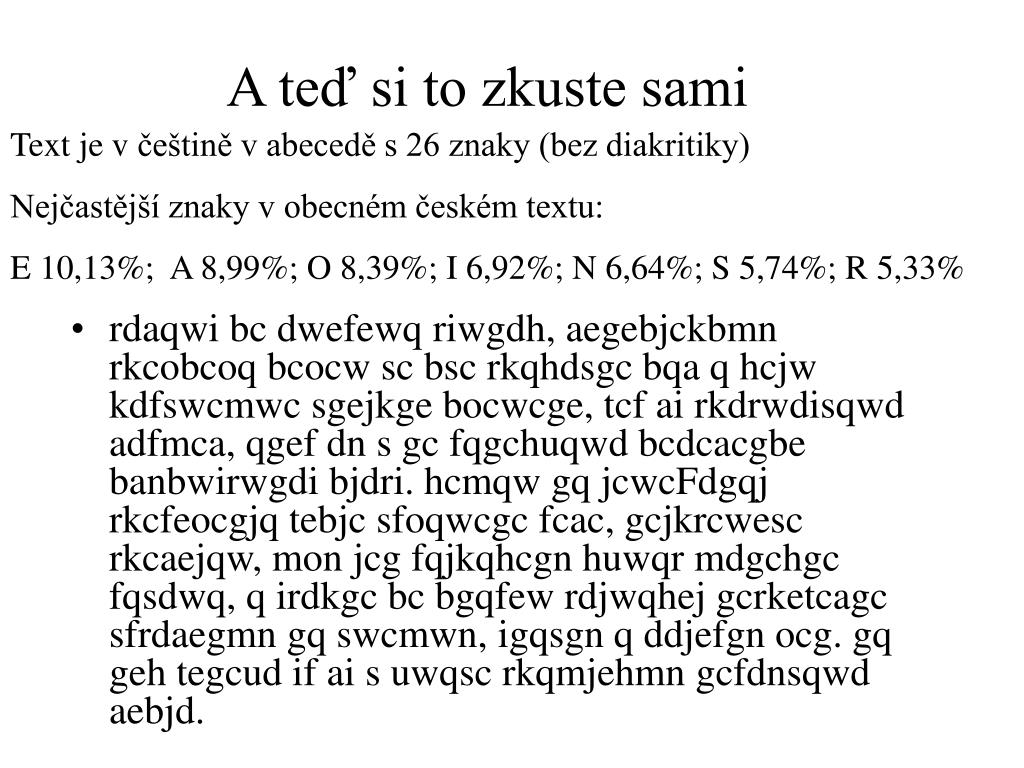

  33. A teď si to zkuste sami Text je v češtině v abecedě s 26 znaky (bez diakritiky) Nejčastější znaky v obecném českém textu: E 10,13%; A 8,99%; O 8,39%; I 6,92%; N 6,64%; S 5,74%; R 5,33% • rdaqwi bc dwefewq riwgdh, aegebjckbmn rkcobcoq bcocw sc bsc rkqhdsgc bqa q hcjw kdfswcmwc sgejkge bocwcge, tcf ai rkdrwdisqwd adfmca, qgef dn s gc fqgchuqwd bcdcacgbe banbwirwgdi bjdri. hcmqw gq jcwcFdgqj rkcfeocgjq tebjc sfoqwcgc fcac, gcjkrcwesc rkcaejqw, mon jcg fqjkqhcgn huwqr mdgchgc fqsdwq, q irdkgc bc bgqfew rdjwqhej gcrketcagc sfrdaegmn gq swcmwn, igqsgn q ddjefgn ocg. gq geh tegcud if ai s uwqsc rkqmjehmn gcfdnsqwd aebjd.
