前言：

前言：. 数控车床是一种自动化程度高、结构复杂、价格昂贵的先进加工设备。具有加工精度高、加工灵活、通用性强、生产率高、质量稳定等优点，在生产中有着至关重要的地位。随着先进制造业的发展，掌握数控机床操作技能的人员越来越重要， 《 数控车床操作与加工实训 》 这门课程就是在这种情况下开设的，通过理论、模拟仿真再结合现场教学，学生实训，培养出社会需要的大批高技能型人才。这门课程也受到同行、专家的好评。. 绪论. 《 数控车床加工实训 》 的目的. 《 数控车床加工实训 》 的主要内容. 数控车床安全操作规程. 数控车床的日常维护. 《 数控车床加工实训 》 的目的.

shima
Download Presentation

前言：

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

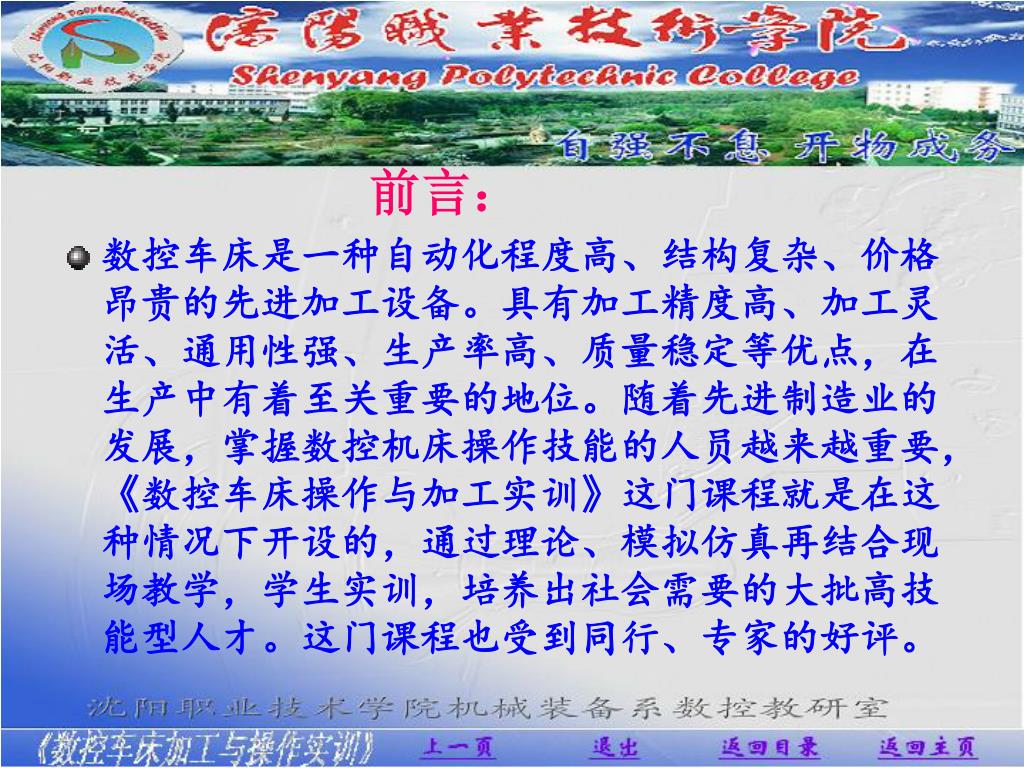

  1. 前言： • 数控车床是一种自动化程度高、结构复杂、价格昂贵的先进加工设备。具有加工精度高、加工灵活、通用性强、生产率高、质量稳定等优点，在生产中有着至关重要的地位。随着先进制造业的发展，掌握数控机床操作技能的人员越来越重要，《数控车床操作与加工实训》这门课程就是在这种情况下开设的，通过理论、模拟仿真再结合现场教学，学生实训，培养出社会需要的大批高技能型人才。这门课程也受到同行、专家的好评。

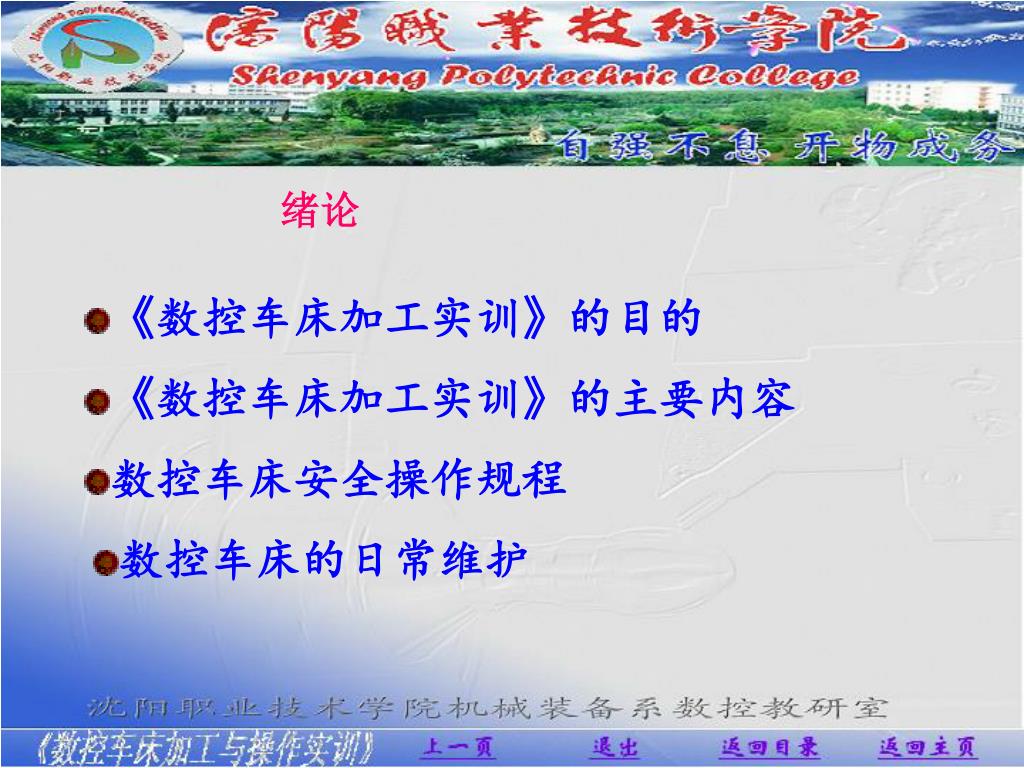

  2. 绪论 • 《数控车床加工实训》的目的 • 《数控车床加工实训》的主要内容 • 数控车床安全操作规程 • 数控车床的日常维护

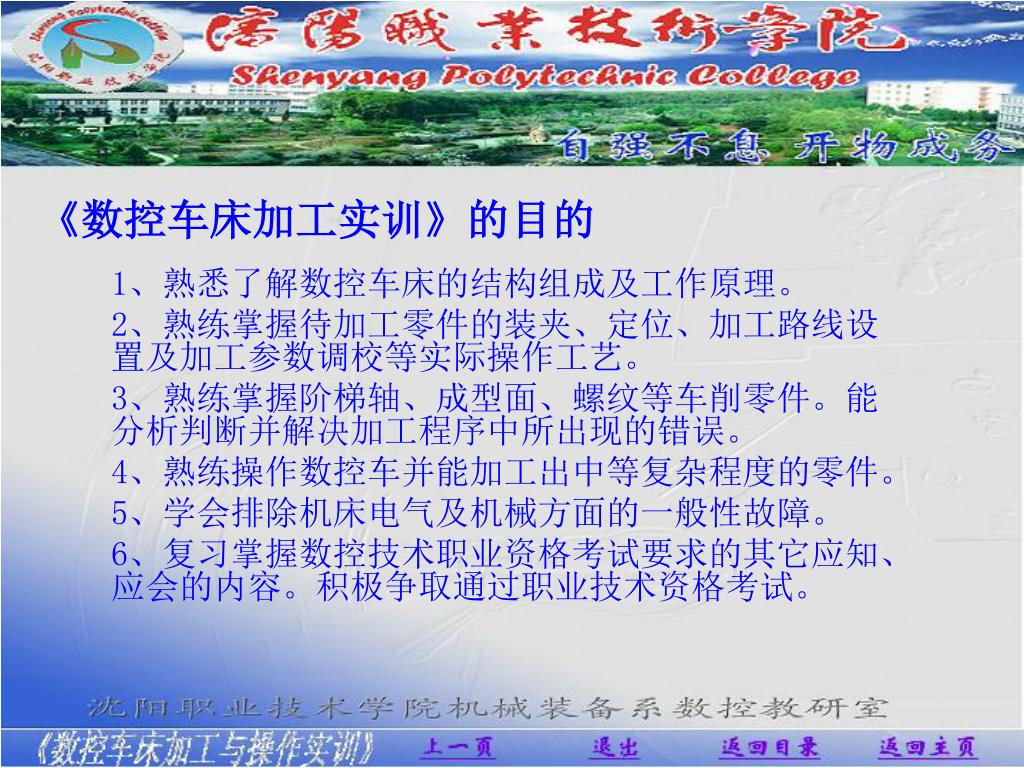

  3. 《数控车床加工实训》的目的 1、熟悉了解数控车床的结构组成及工作原理。 2、熟练掌握待加工零件的装夹、定位、加工路线设置及加工参数调校等实际操作工艺。 3、熟练掌握阶梯轴、成型面、螺纹等车削零件。能分析判断并解决加工程序中所出现的错误。 4、熟练操作数控车并能加工出中等复杂程度的零件。 5、学会排除机床电气及机械方面的一般性故障。 6、复习掌握数控技术职业资格考试要求的其它应知、应会的内容。积极争取通过职业技术资格考试。

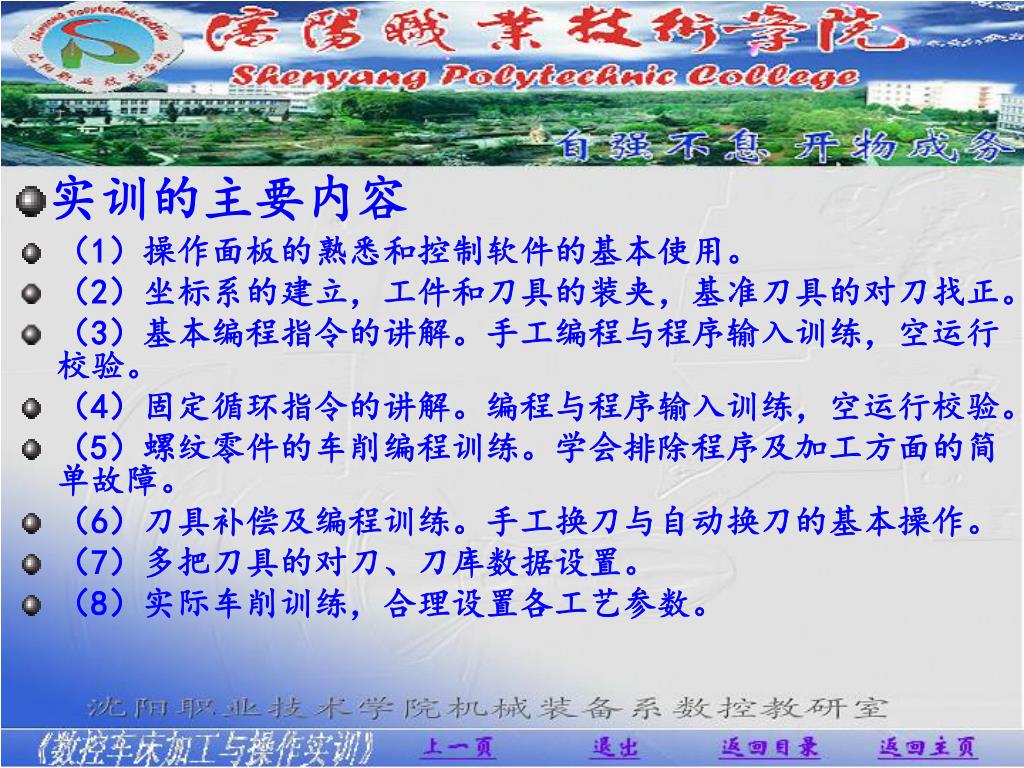

  4. 实训的主要内容 • （1）操作面板的熟悉和控制软件的基本使用。 • （2）坐标系的建立，工件和刀具的装夹，基准刀具的对刀找正。 • （3）基本编程指令的讲解。手工编程与程序输入训练，空运行校验。 • （4）固定循环指令的讲解。编程与程序输入训练，空运行校验。 • （5）螺纹零件的车削编程训练。学会排除程序及加工方面的简单故障。 • （6）刀具补偿及编程训练。手工换刀与自动换刀的基本操作。 • （7）多把刀具的对刀、刀库数据设置。 • （8）实际车削训练，合理设置各工艺参数。

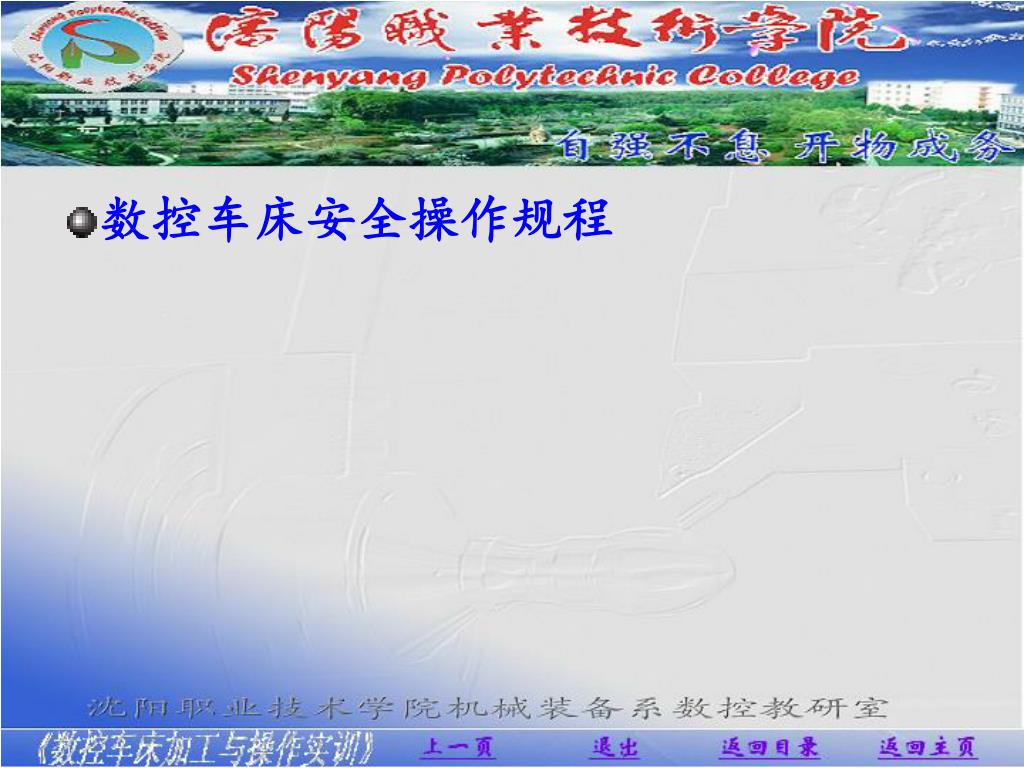

  5. 数控车床安全操作规程

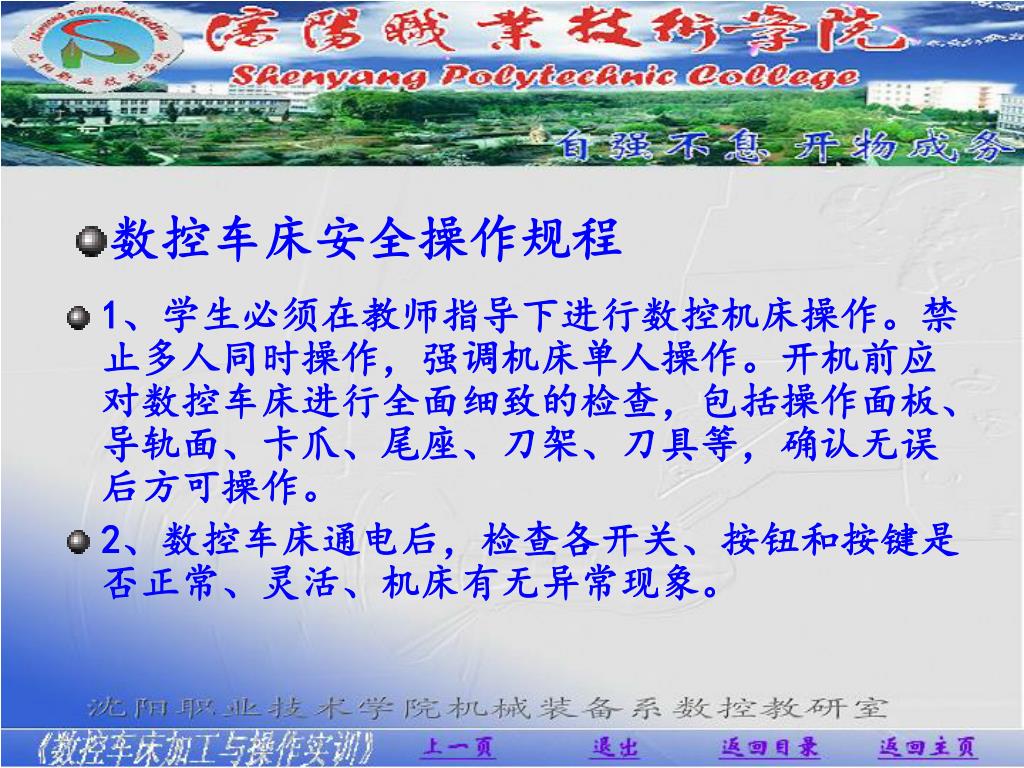

  6. 1、学生必须在教师指导下进行数控机床操作。禁止多人同时操作，强调机床单人操作。开机前应对数控车床进行全面细致的检查，包括操作面板、导轨面、卡爪、尾座、刀架、刀具等，确认无误后方可操作。1、学生必须在教师指导下进行数控机床操作。禁止多人同时操作，强调机床单人操作。开机前应对数控车床进行全面细致的检查，包括操作面板、导轨面、卡爪、尾座、刀架、刀具等，确认无误后方可操作。 2、数控车床通电后，检查各开关、按钮和按键是否正常、灵活、机床有无异常现象。 • 数控车床安全操作规程

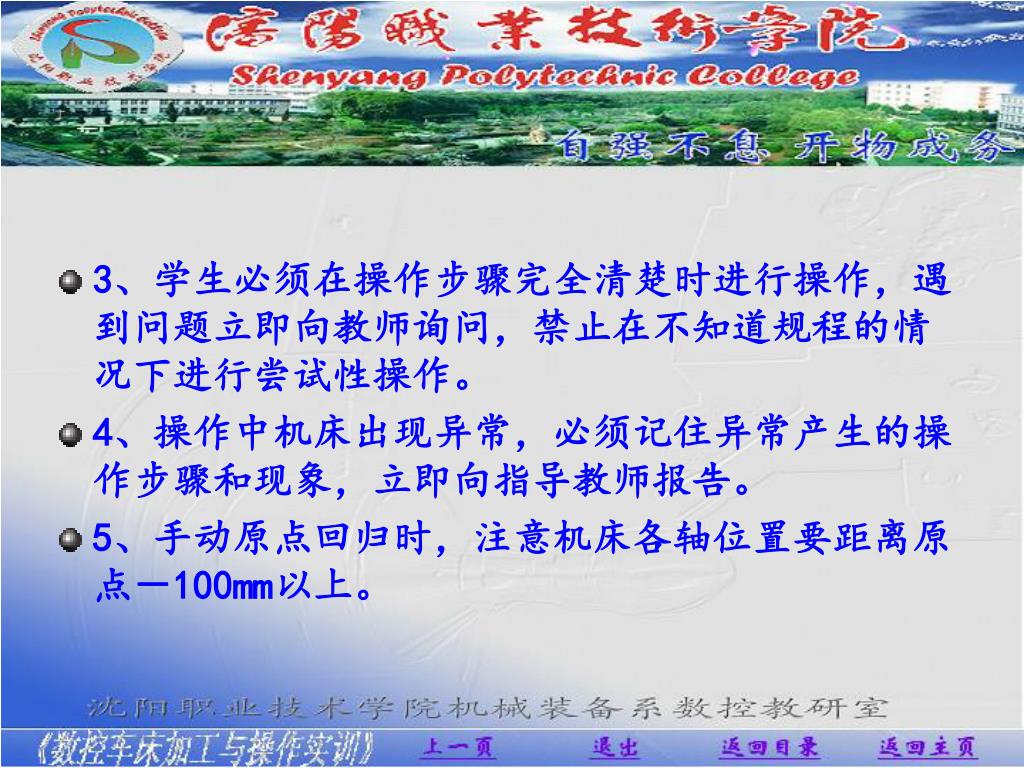

  7. 3、学生必须在操作步骤完全清楚时进行操作，遇到问题立即向教师询问，禁止在不知道规程的情况下进行尝试性操作。3、学生必须在操作步骤完全清楚时进行操作，遇到问题立即向教师询问，禁止在不知道规程的情况下进行尝试性操作。 4、操作中机床出现异常，必须记住异常产生的操作步骤和现象，立即向指导教师报告。 5、手动原点回归时，注意机床各轴位置要距离原点－100mm以上。

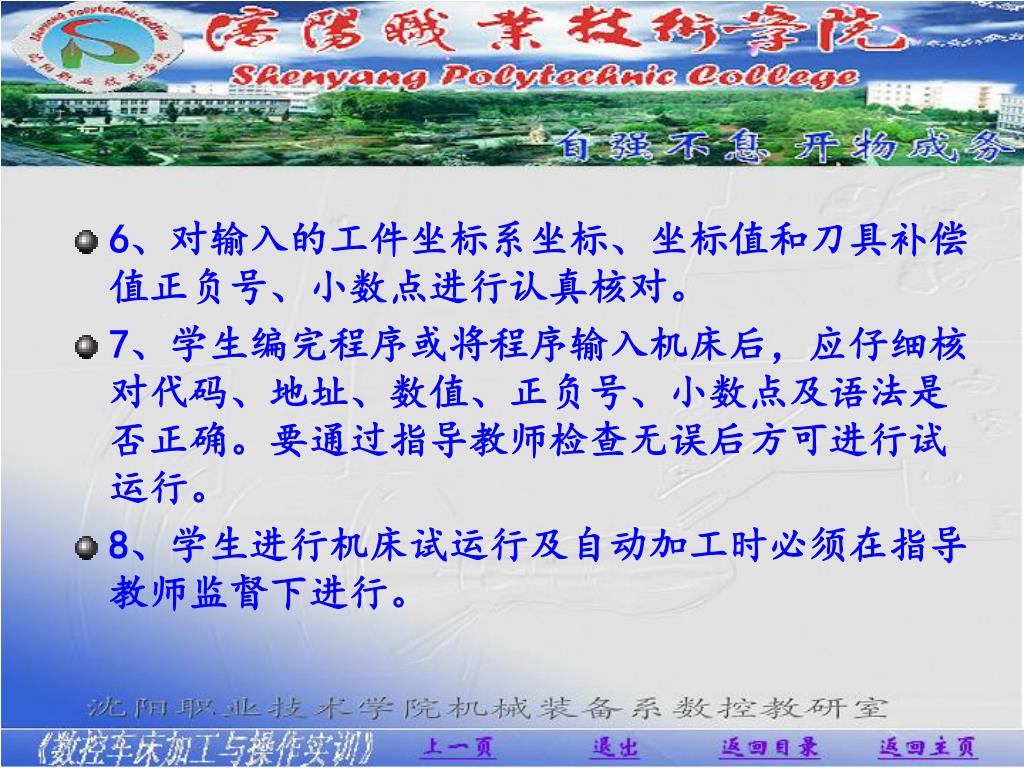

  8. 6、对输入的工件坐标系坐标、坐标值和刀具补偿值正负号、小数点进行认真核对。6、对输入的工件坐标系坐标、坐标值和刀具补偿值正负号、小数点进行认真核对。 7、学生编完程序或将程序输入机床后，应仔细核对代码、地址、数值、正负号、小数点及语法是否正确。要通过指导教师检查无误后方可进行试运行。 8、学生进行机床试运行及自动加工时必须在指导教师监督下进行。

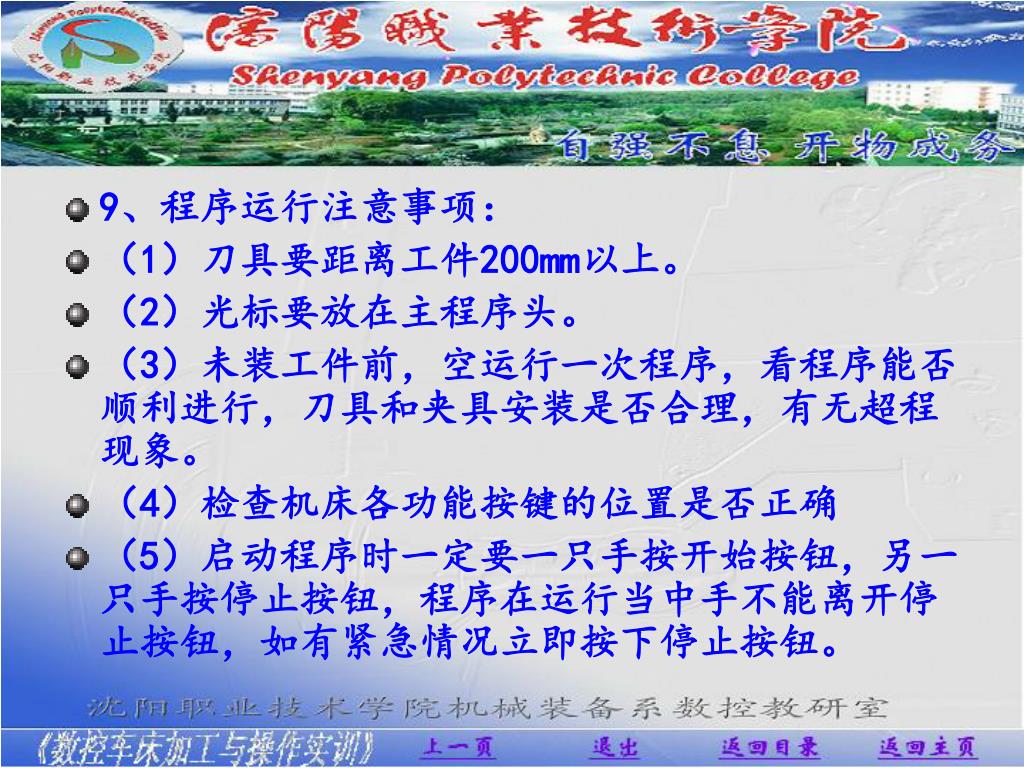

  9. 9、程序运行注意事项： （1）刀具要距离工件200mm以上。 （2）光标要放在主程序头。 （3）未装工件前，空运行一次程序，看程序能否顺利进行，刀具和夹具安装是否合理，有无超程现象。 （4）检查机床各功能按键的位置是否正确 （5）启动程序时一定要一只手按开始按钮，另一只手按停止按钮，程序在运行当中手不能离开停止按钮，如有紧急情况立即按下停止按钮。

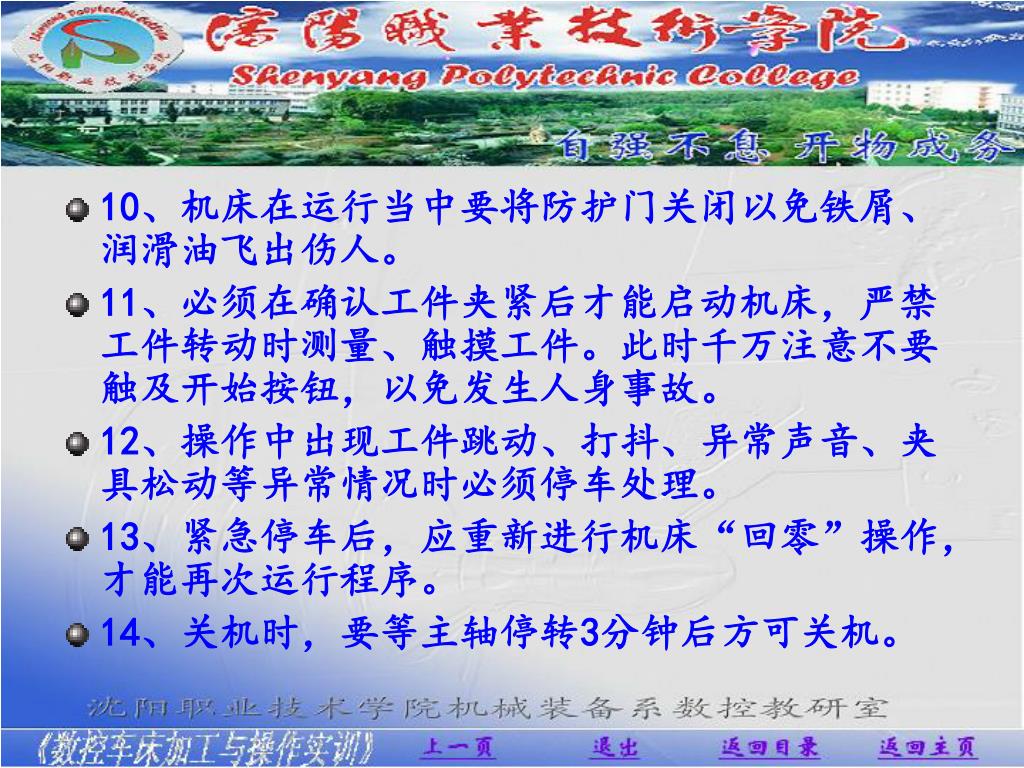

  10. 10、机床在运行当中要将防护门关闭以免铁屑、润滑油飞出伤人。10、机床在运行当中要将防护门关闭以免铁屑、润滑油飞出伤人。 11、必须在确认工件夹紧后才能启动机床，严禁工件转动时测量、触摸工件。此时千万注意不要触及开始按钮，以免发生人身事故。 12、操作中出现工件跳动、打抖、异常声音、夹具松动等异常情况时必须停车处理。 13、紧急停车后，应重新进行机床“回零”操作，才能再次运行程序。 14、关机时，要等主轴停转3分钟后方可关机。

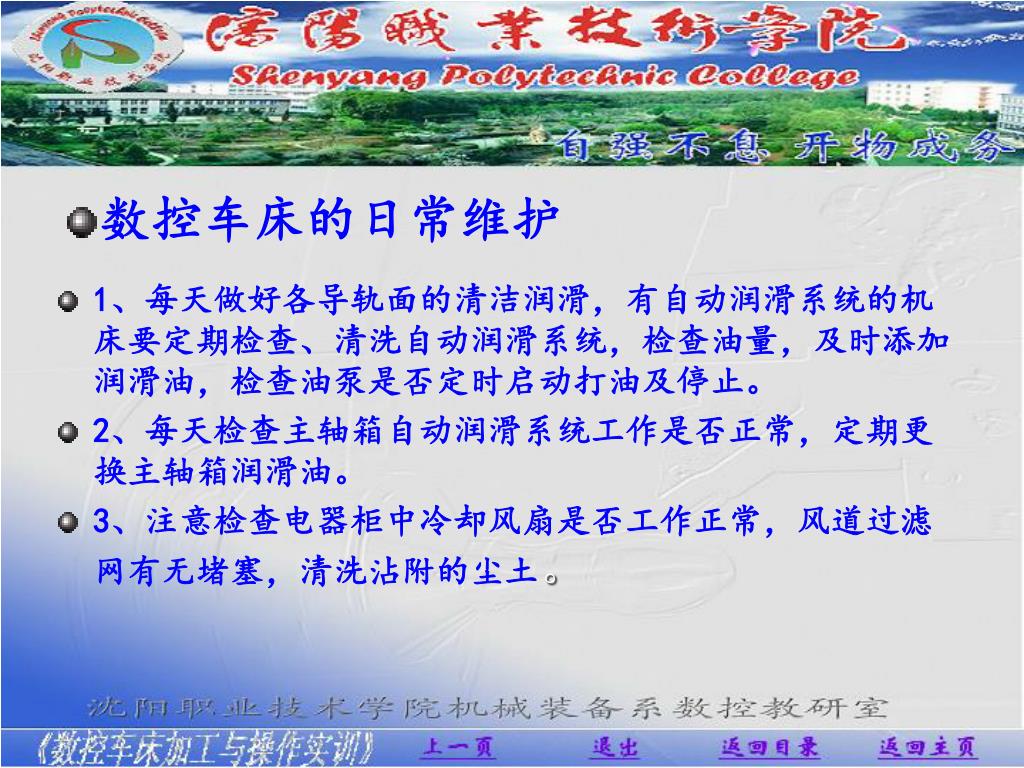

  11. 数控车床的日常维护 • 1、每天做好各导轨面的清洁润滑，有自动润滑系统的机床要定期检查、清洗自动润滑系统，检查油量，及时添加润滑油，检查油泵是否定时启动打油及停止。 • 2、每天检查主轴箱自动润滑系统工作是否正常，定期更换主轴箱润滑油。 • 3、注意检查电器柜中冷却风扇是否工作正常，风道过滤网有无堵塞，清洗沾附的尘土。

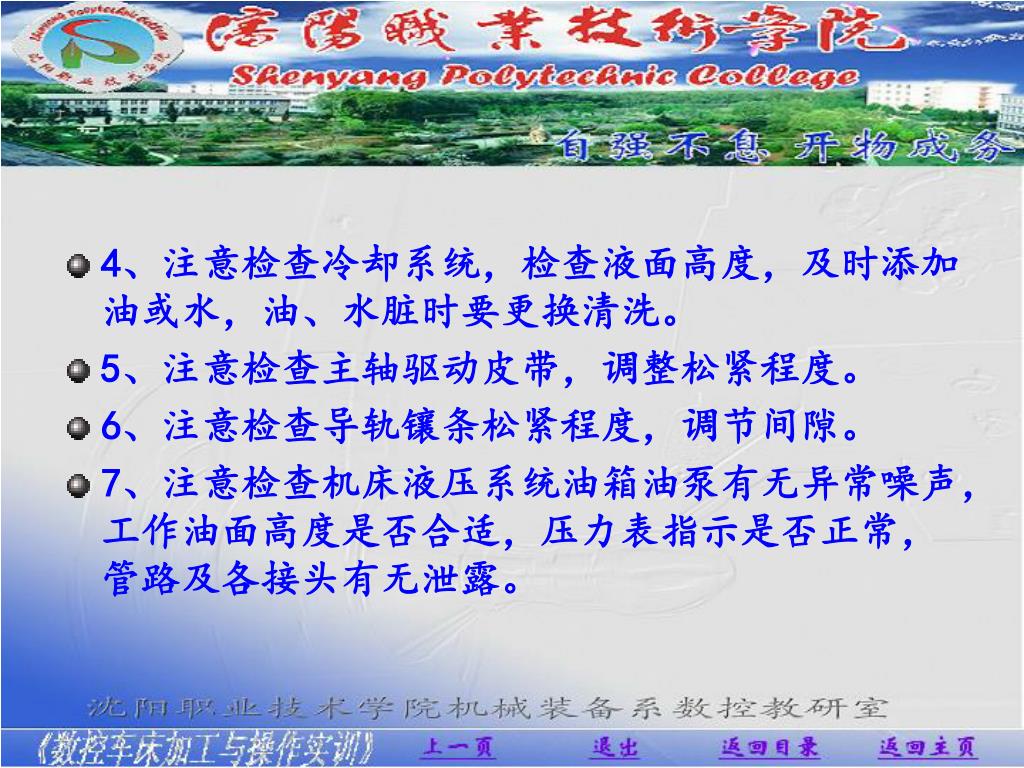

  12. 4、注意检查冷却系统，检查液面高度，及时添加油或水，油、水脏时要更换清洗。4、注意检查冷却系统，检查液面高度，及时添加油或水，油、水脏时要更换清洗。 5、注意检查主轴驱动皮带，调整松紧程度。 6、注意检查导轨镶条松紧程度，调节间隙。 7、注意检查机床液压系统油箱油泵有无异常噪声，工作油面高度是否合适，压力表指示是否正常，管路及各接头有无泄露。

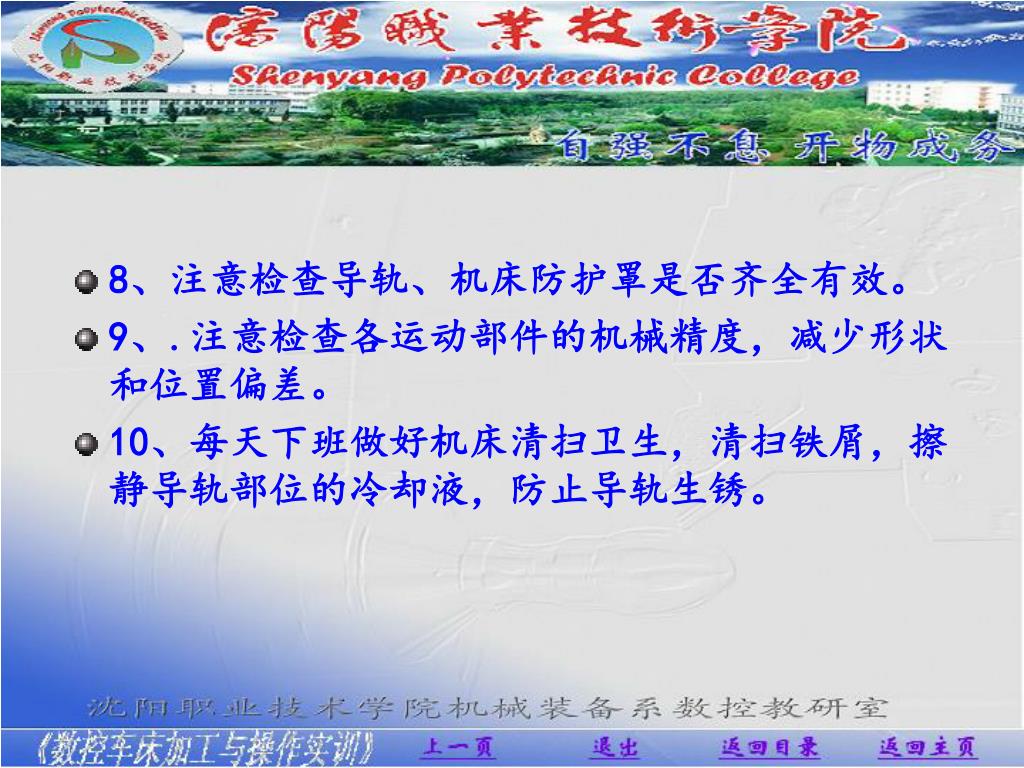

  13. 8、注意检查导轨、机床防护罩是否齐全有效。8、注意检查导轨、机床防护罩是否齐全有效。 9、.注意检查各运动部件的机械精度，减少形状和位置偏差。 10、每天下班做好机床清扫卫生，清扫铁屑，擦静导轨部位的冷却液，防止导轨生锈。

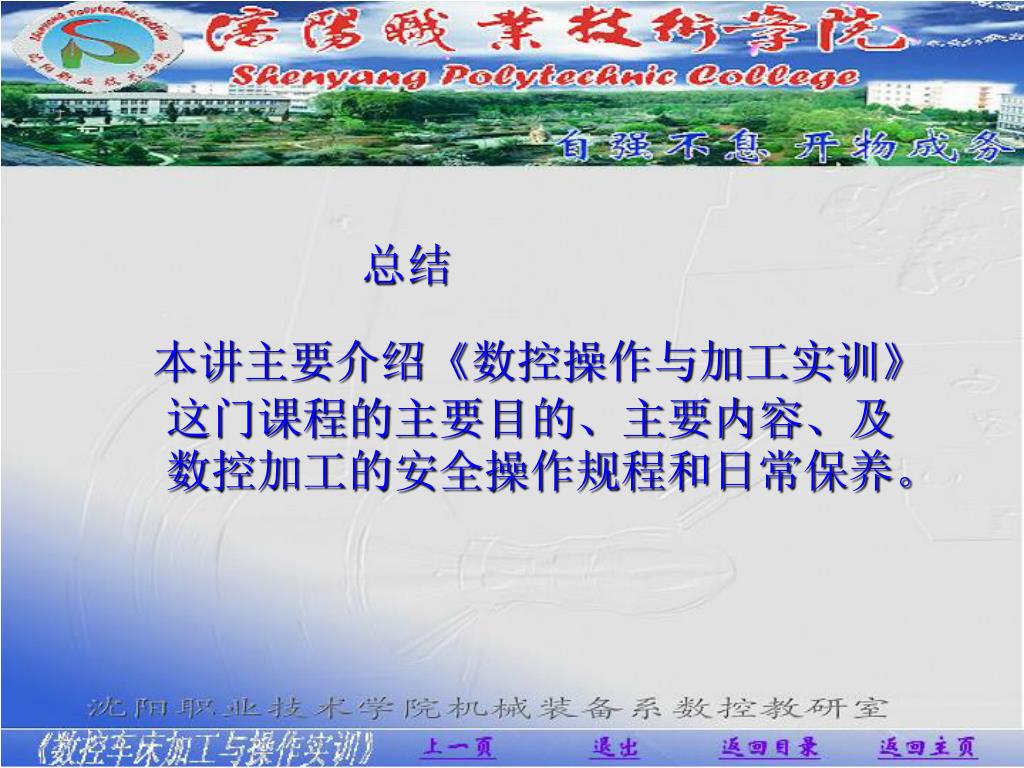

  14. 总结 本讲主要介绍《数控操作与加工实训》这门课程的主要目的、主要内容、及数控加工的安全操作规程和日常保养。
