software engineering ii eingebettete systeme softwarequalit t projektmanagement

Software-Engineering IIEingebettete Systeme, Softwarequalität, Projektmanagement

Prof. Dr. Holger Schlingloff

Institut für Informatik der Humboldt Universität

und

Fraunhofer Institut für Rechnerarchitektur und Softwaretechnik

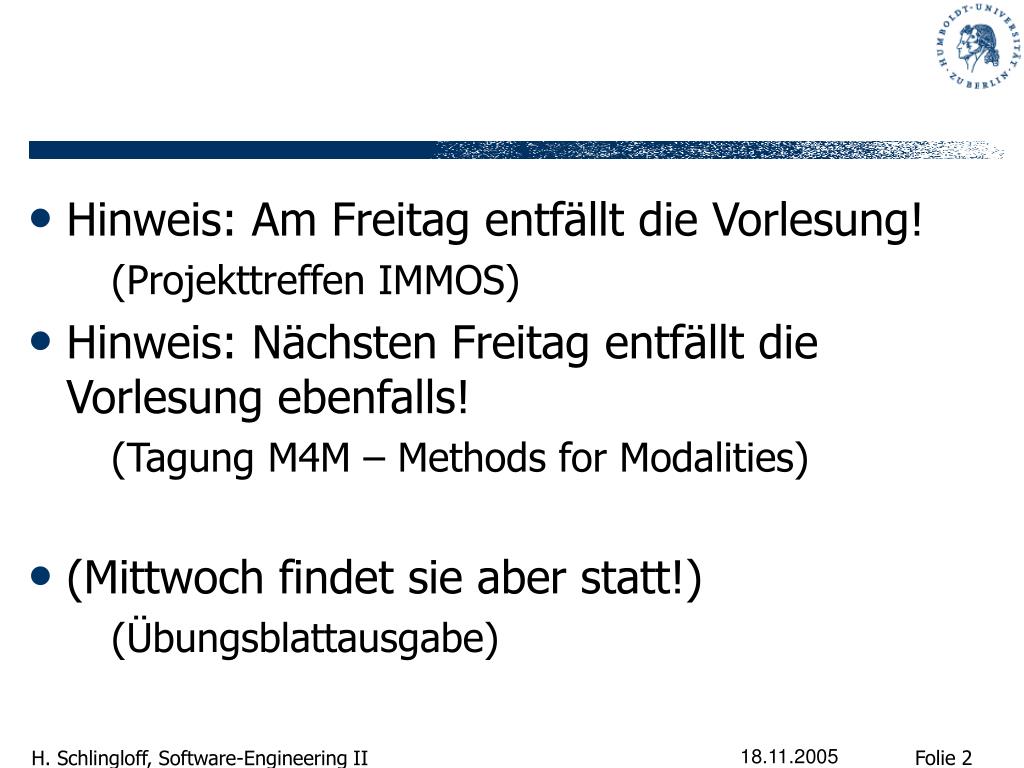

slide2
Hinweis: Am Freitag entfällt die Vorlesung!

(Projekttreffen IMMOS)

  • Hinweis: Nächsten Freitag entfällt die Vorlesung ebenfalls!

(Tagung M4M – Methods for Modalities)

  • (Mittwoch findet sie aber statt!)

(Übungsblattausgabe)

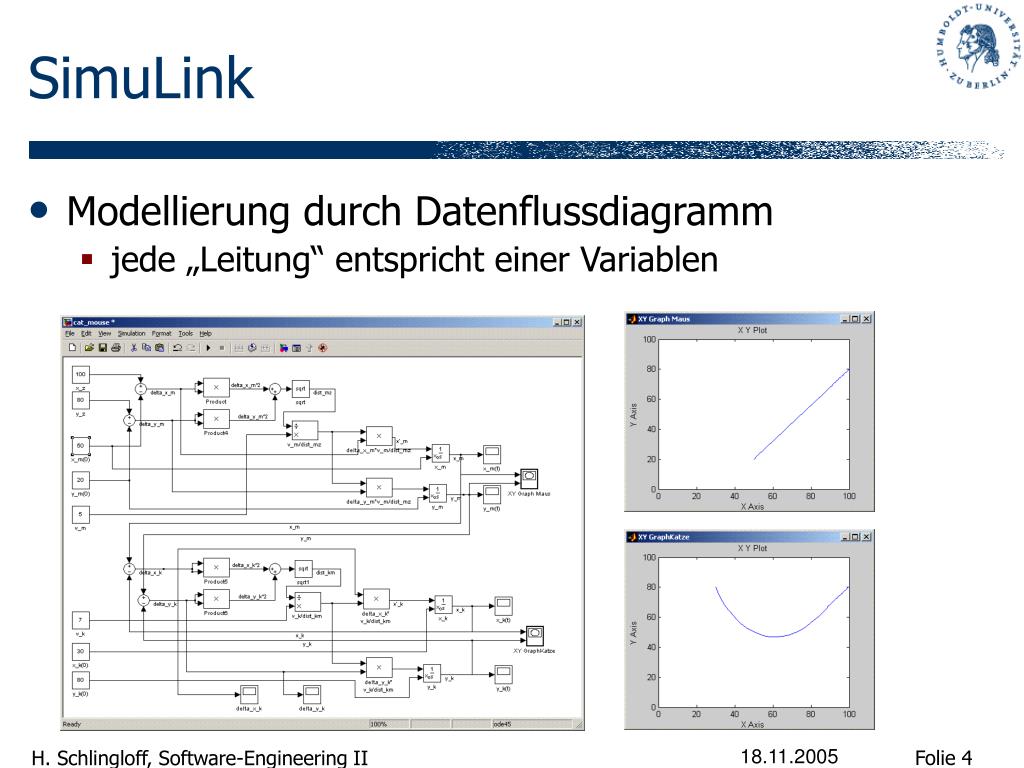

simulink
SimuLink
  • Modellierung durch Datenflussdiagramm
    • jede „Leitung“ entspricht einer Variablen
abstraktion

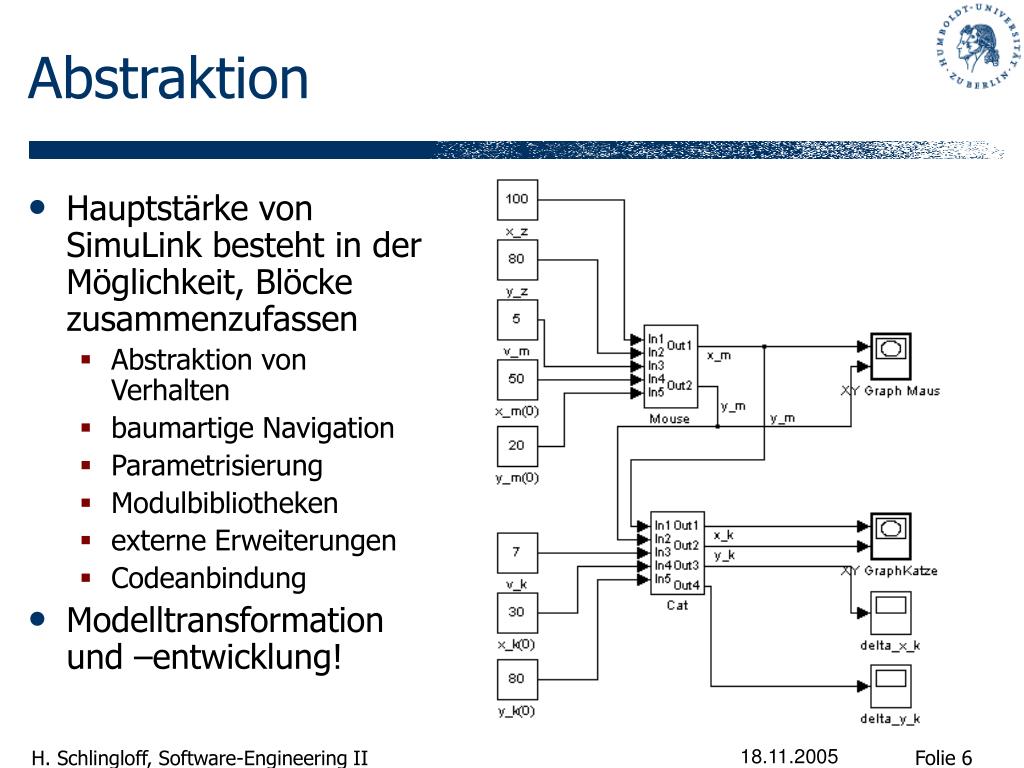

Abstraktion
  • Hauptstärke von SimuLink besteht in der Möglichkeit, Blöcke zusammenzufassen
    • Abstraktion von Verhalten
    • baumartige Navigation
    • Parametrisierung
    • Modulbibliotheken
    • externe Erweiterungen
    • Codeanbindung
  • Modelltransformation und –entwicklung!
kurz berblick ber das immos projekt
Kurzüberblick über das IMMOS-Projekt
  • Projekttitel:IMMOS – Eine integrierte Methodik zur modellbasierten Steuergeräteentwicklung für den Automobilbereich
  • Laufzeit: Januar 2004 – Juni 2006
  • Ziele:Definition einer integrierten Software-Entwicklungsmethodik für Steuergeräte im KFZ und Erprobung dieser Methodik durch die Entwicklung eines automobilen Demonstrators
  • Projektpartner:Fraunhofer FIRST, DaimlerChrysler AG, dSPACE GmbH, IT Power Consultants, FZi / Universität Karlsruhe, c-Lab / Universität Paderborn
  • Mittel:
    • 285 PM
modellbasierte entwicklung

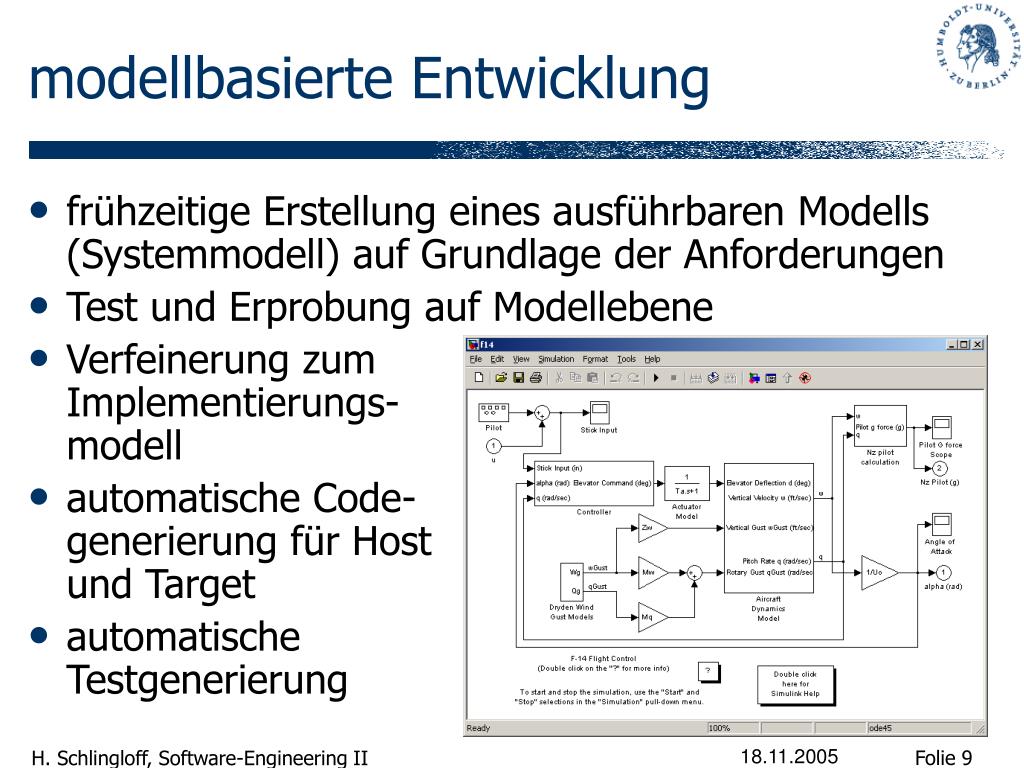

modellbasierte Entwicklung
  • frühzeitige Erstellung eines ausführbaren Modells (Systemmodell) auf Grundlage der Anforderungen
  • Test und Erprobung auf Modellebene
  • Verfeinerung zum Implementierungs-modell
  • automatische Code-generierung für Hostund Target
  • automatischeTestgenerierung

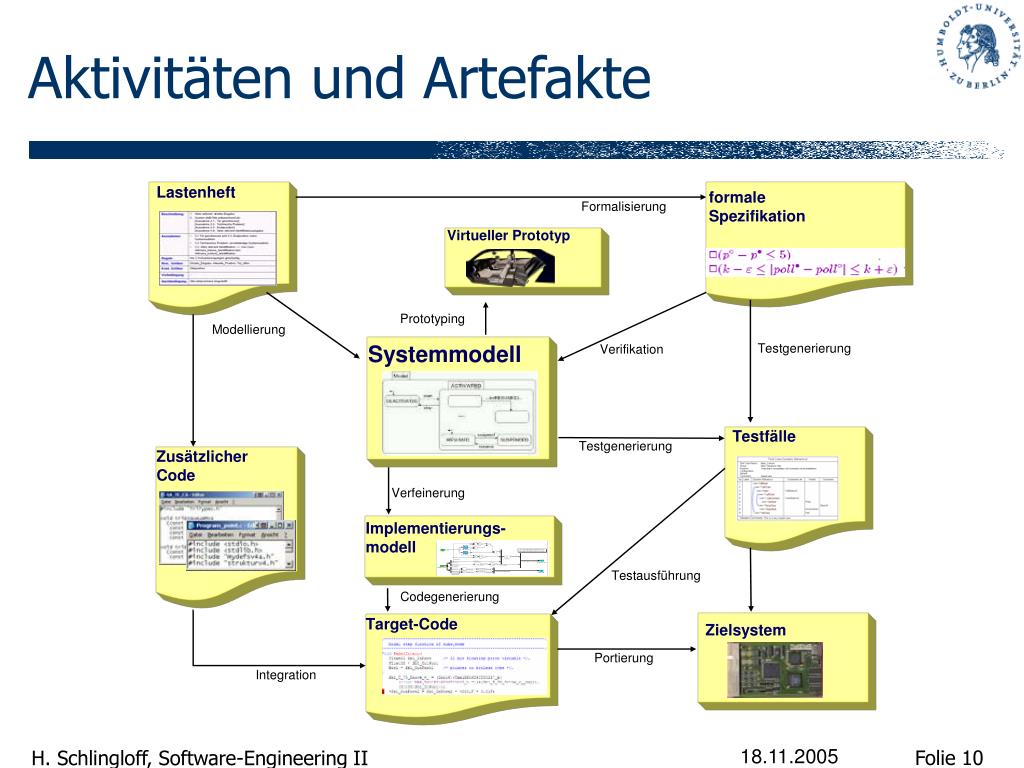

aktivit ten und artefakte

Lastenheft

formaleSpezifikation

Formalisierung

Virtueller Prototyp

Prototyping

Modellierung

Systemmodell

Testgenerierung

Verifikation

Testfälle

Testgenerierung

ZusätzlicherCode

Verfeinerung

Implementierungs- modell

Testausführung

Codegenerierung

Target-Code

Zielsystem

Portierung

Integration

Aktivitäten und Artefakte

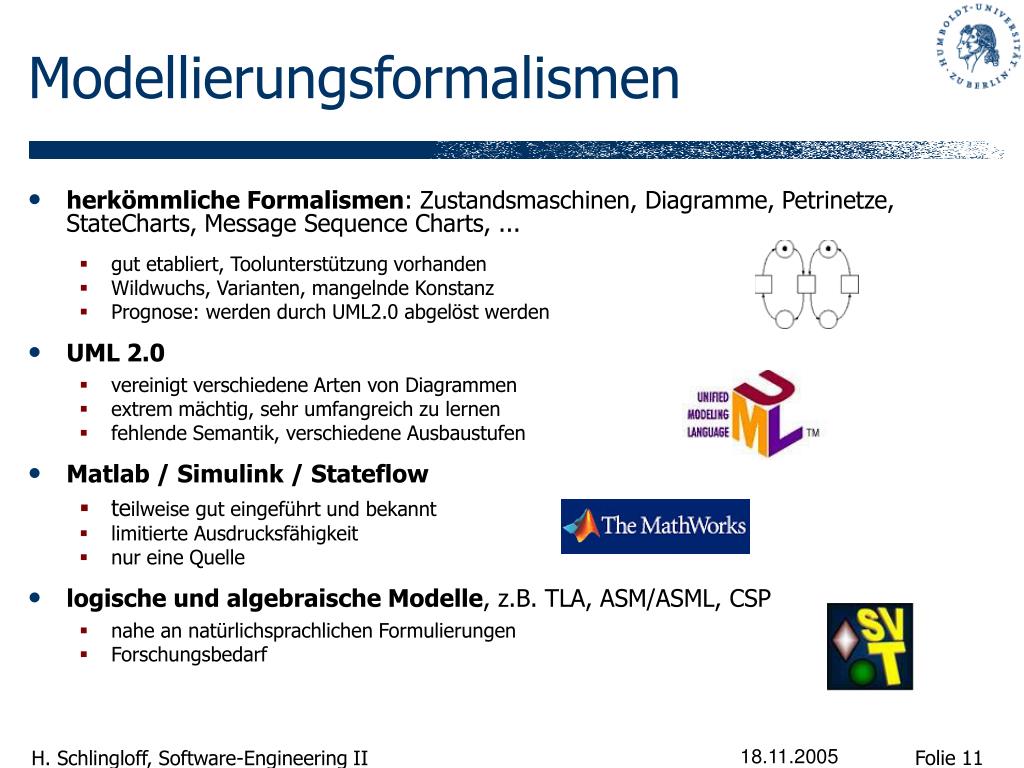

modellierungsformalismen
Modellierungsformalismen
  • herkömmliche Formalismen: Zustandsmaschinen, Diagramme, Petrinetze, StateCharts, Message Sequence Charts, ...
    • gut etabliert, Toolunterstützung vorhanden
    • Wildwuchs, Varianten, mangelnde Konstanz
    • Prognose: werden durch UML2.0 abgelöst werden
  • UML 2.0
    • vereinigt verschiedene Arten von Diagrammen
    • extrem mächtig, sehr umfangreich zu lernen
    • fehlende Semantik, verschiedene Ausbaustufen
  • Matlab / Simulink / Stateflow
    • teilweise gut eingeführt und bekannt
    • limitierte Ausdrucksfähigkeit
    • nur eine Quelle
  • logische und algebraische Modelle, z.B. TLA, ASM/ASML, CSP
    • nahe an natürlichsprachlichen Formulierungen
    • Forschungsbedarf
pause
Pause!

„Bist du sicher, dass du kein Modell brauchst?“

noch einer
Noch einer
  • Google „model cartoon“
codegenerierung

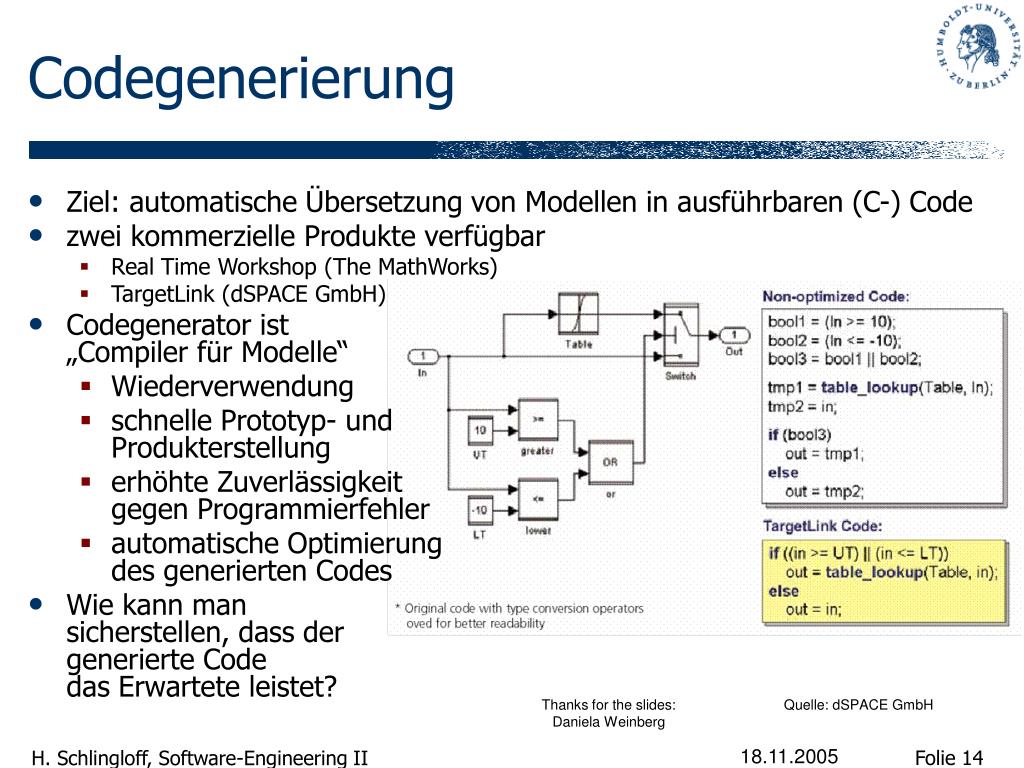

Codegenerierung
  • Ziel: automatische Übersetzung von Modellen in ausführbaren (C-) Code
  • zwei kommerzielle Produkte verfügbar
    • Real Time Workshop (The MathWorks)
    • TargetLink (dSPACE GmbH)
  • Codegenerator ist „Compiler für Modelle“
    • Wiederverwendung
    • schnelle Prototyp- undProdukterstellung
    • erhöhte Zuverlässigkeitgegen Programmierfehler
    • automatische Optimierungdes generierten Codes
  • Wie kann mansicherstellen, dass der generierte Codedas Erwartete leistet?

Thanks for the slides: Daniela Weinberg

Quelle: dSPACE GmbH

beispiel

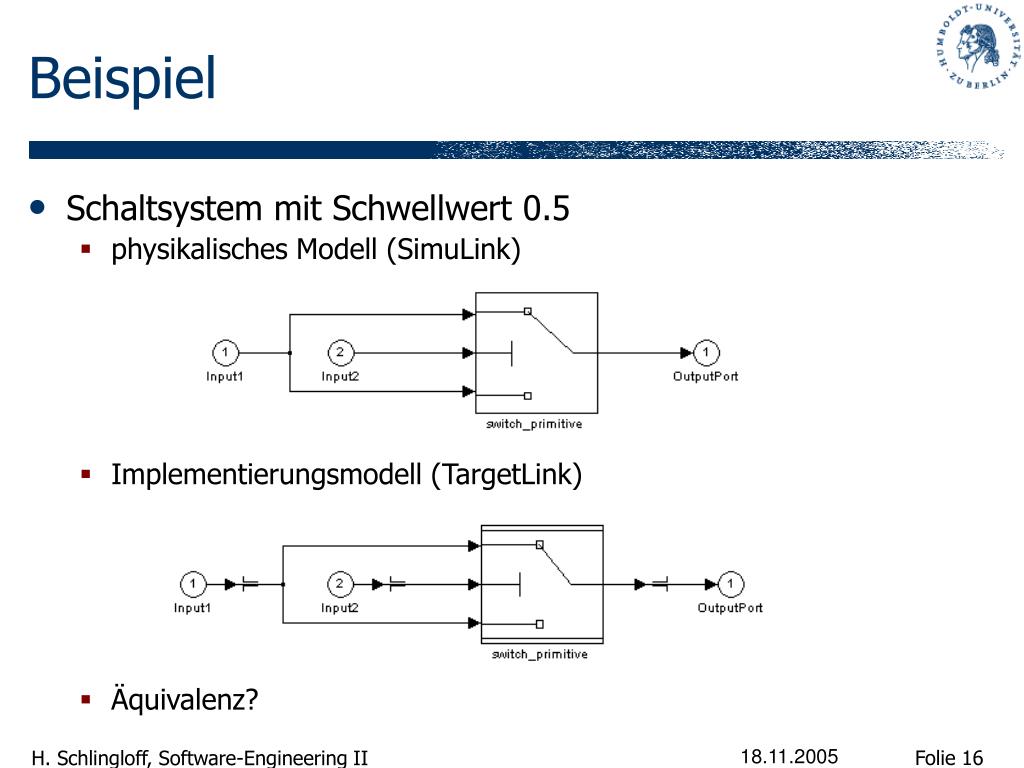

Beispiel
  • Schaltsystem mit Schwellwert 0.5
    • physikalisches Modell (SimuLink)
    • Implementierungsmodell (TargetLink)
    • Äquivalenz?
generierter code

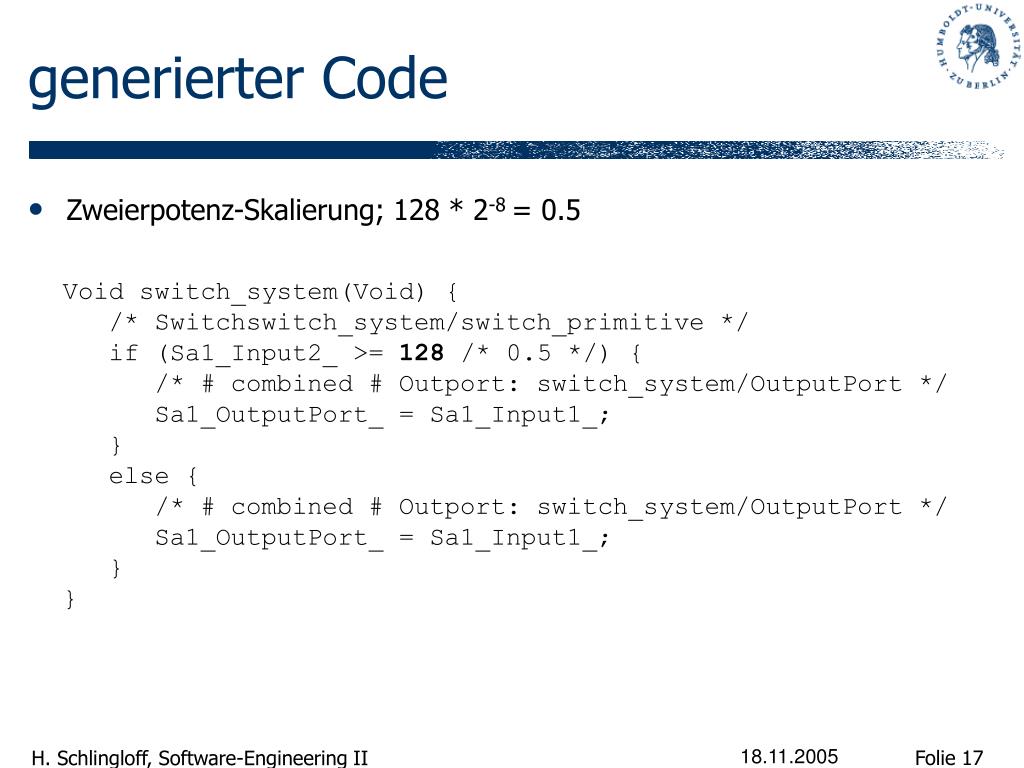

generierter Code
  • Zweierpotenz-Skalierung; 128 * 2-8 = 0.5

Void switch_system(Void) {

/* Switchswitch_system/switch_primitive */

if (Sa1_Input2_ >= 128 /* 0.5 */) {

/* # combined # Outport: switch_system/OutputPort */

Sa1_OutputPort_ = Sa1_Input1_;

}

else {

/* # combined # Outport: switch_system/OutputPort */

Sa1_OutputPort_ = Sa1_Input1_;

}

}

codeabsicherung

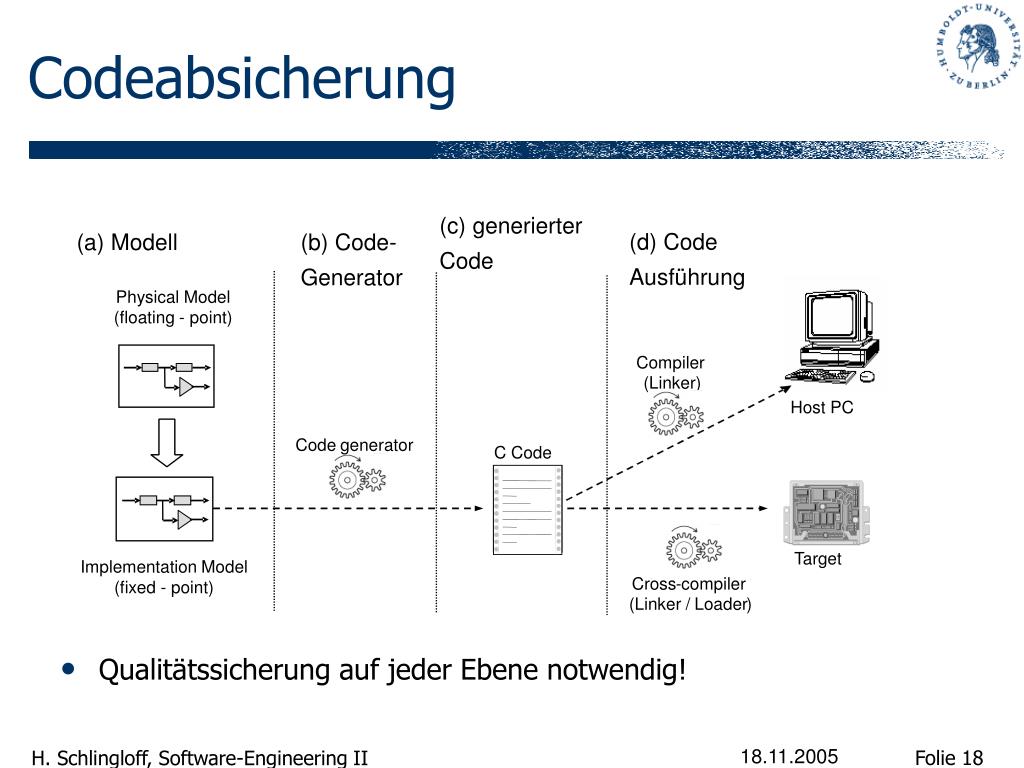

Codeabsicherung
  • Qualitätssicherung auf jeder Ebene notwendig!

(c) generierter

Code

(d) Code

Ausführung

(a) Modell

(b) Code-

Generator

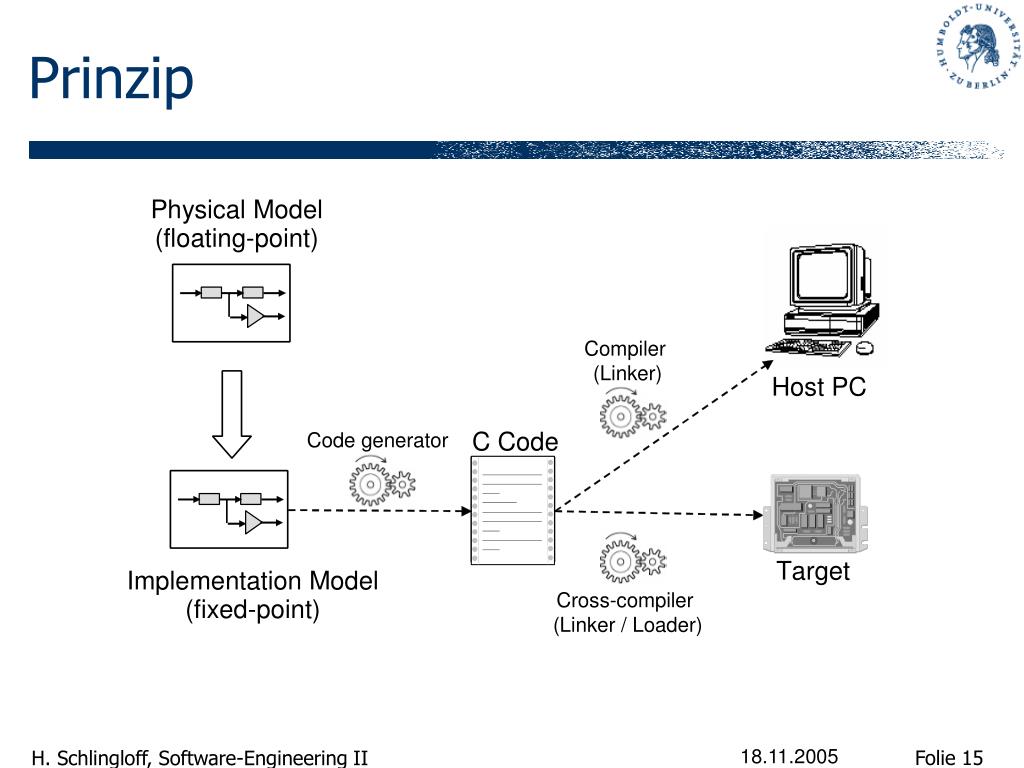

Physical Model

(floating - point)

Compiler

(Linker)

Host PC

Code

generator

C Code

Target

Implementation Model

(fixed - point)

Cross

-

compiler

(Linker /

Loader

)

qs auf modellebene
QS auf Modellebene
  • Modellierungsrichtlinien
    • Qualität des Implementierungsmodells ausschlaggebend für Qualität des generierten Codes
    • Richtlinien und Muster existieren (z.B. MathWorks Automotive Advisory Board - MAAB guidelines)
    • Toolunterstützung zur Umsetzung der Richtlinien
      • demnächst www.eGuidelines.de
    • Vorteile
      • Lesbarkeit
      • Wartbarkeit
      • Wiedervervendbarkeit
      • Testbarkeit
modellbasierter test

test output

physical model

MiL (physical model)

implementation model

MiL (impl. model)

C code (host)

test stimuli

þ

»

ý

SiL

result

comparison

C code (target)

PiL

ECU

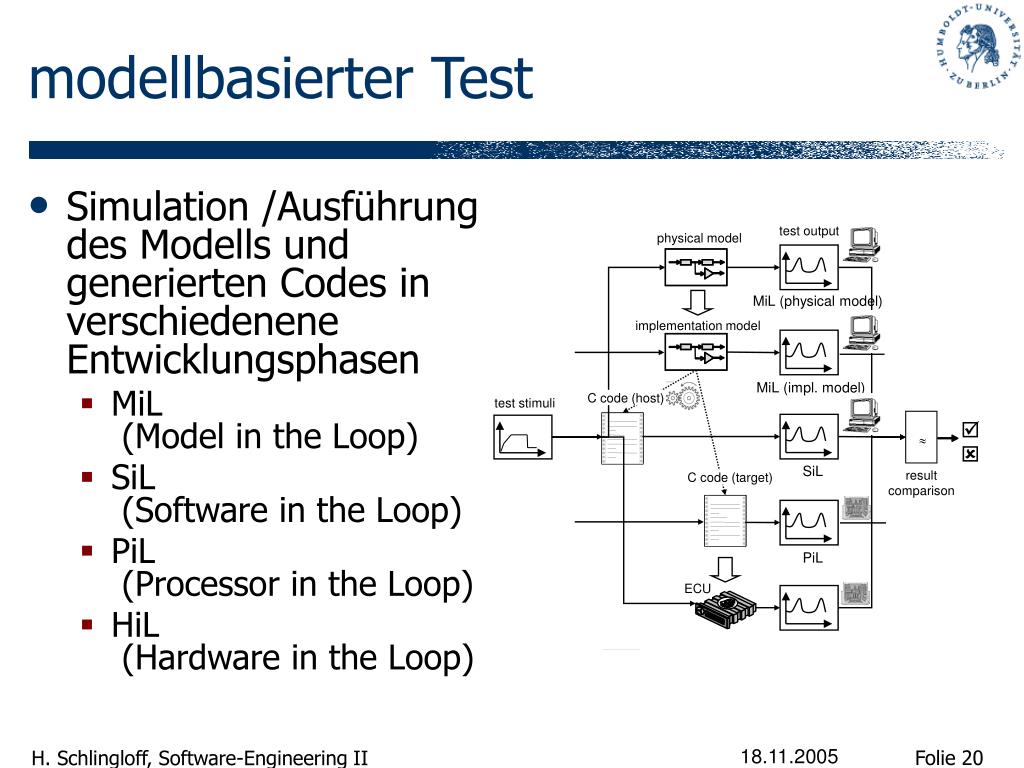

modellbasierter Test
  • Simulation /Ausführung des Modells und generierten Codes in verschiedenene Entwicklungsphasen
    • MiL (Model in the Loop)
    • SiL (Software in the Loop)
    • PiL (Processor in the Loop)
    • HiL (Hardware in the Loop)
szenarien f r testautomatisierung

Code

Requirements

Modell

Testsuite

Requirements

Code

Modell

UseCases

Testsuite

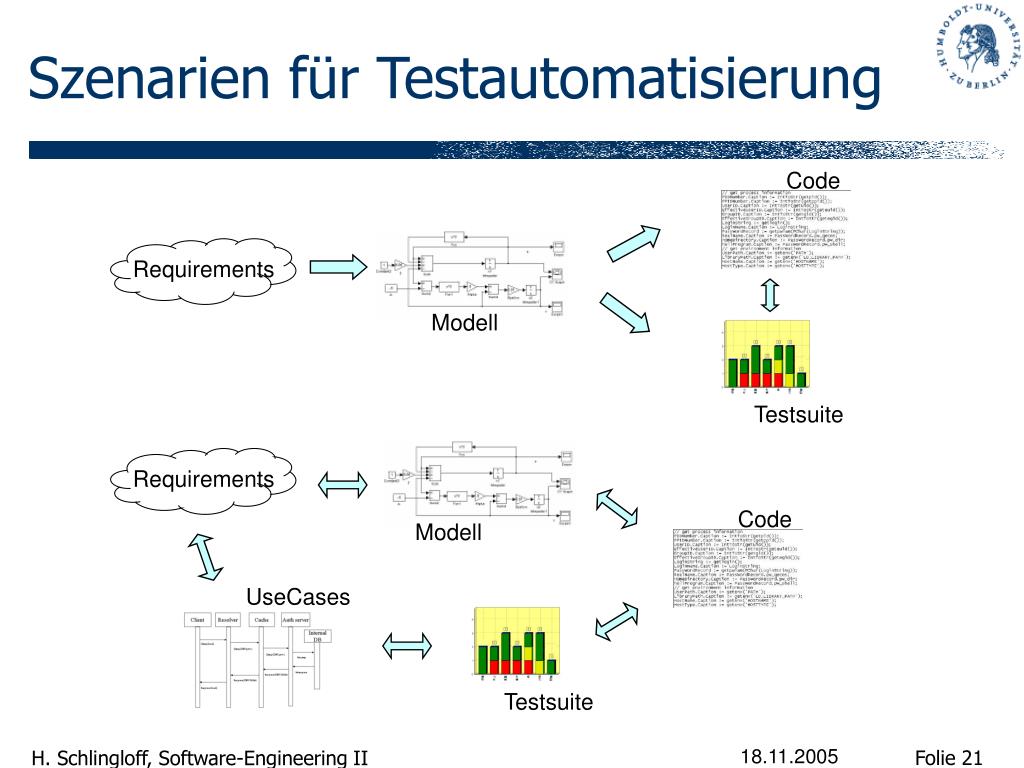

Szenarien für Testautomatisierung

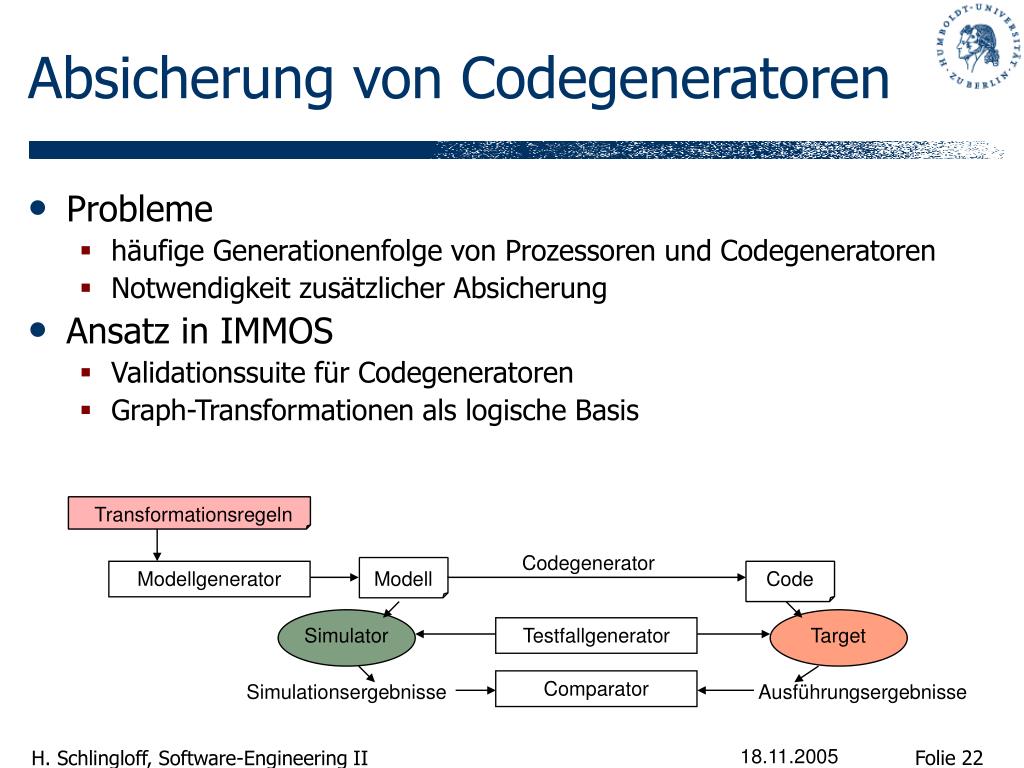

absicherung von codegeneratoren

Transformationsregeln

Codegenerator

Modellgenerator

Modell

Code

Simulator

Testfallgenerator

Target

Comparator

Simulationsergebnisse

Ausführungsergebnisse

Absicherung von Codegeneratoren
  • Probleme
    • häufige Generationenfolge von Prozessoren und Codegeneratoren
    • Notwendigkeit zusätzlicher Absicherung
  • Ansatz in IMMOS
    • Validationssuite für Codegeneratoren
    • Graph-Transformationen als logische Basis
im beispiel

RHS

LHS

r

0.3

0.0 0.1 0.2 0.3

1.0

0.0 0.1 0.2 0.3

0.5

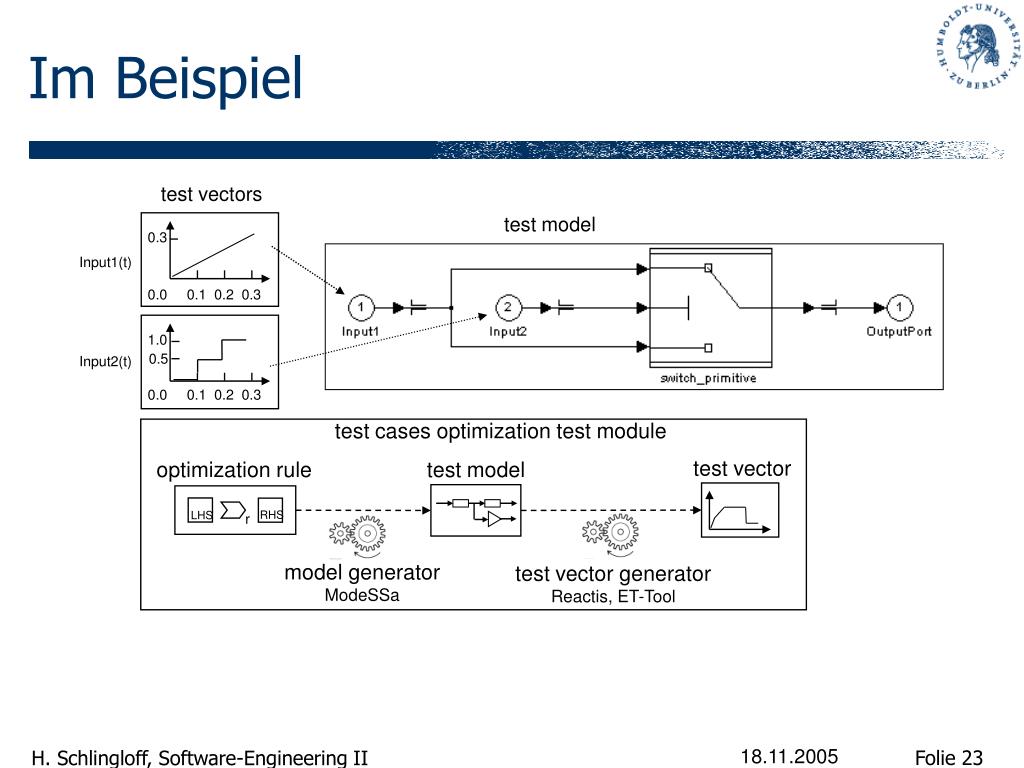

Im Beispiel

test vectors

test model

Input1(t)

Input2(t)

test cases optimization test module

test vector

optimization rule

test model

model generator

ModeSSa

test vector generator

Reactis, ET-Tool
