莲花湖畔 #7 楼整体倒覆事故 分析与思考

莲花湖畔 #7 楼整体倒覆事故 分析与思考. 基本情况. 倒覆时间 2009 年 6 月 27 日 5 点 30 分 顷刻倒覆. 基本情况. #7 楼基本情况 楼高 38.20 米 建筑面积 7000 平方米 总重 10000 吨 结构形式 剪力墙结构 桩基采用 PHC 桩 直径 400 共 108 根 桩长 33 米（ 3 截） 桩基 持力层 7 ① 号土层. 基本情况. 承台 600×700×700 桩的设计值 1100KN 现场校核性试桩 2300KN 地基浅层 10 米深度范围软弱土. 倒覆时现场情况.

sheryl
Download Presentation

莲花湖畔 #7 楼整体倒覆事故 分析与思考

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

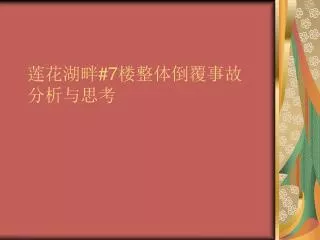

  1. 莲花湖畔#7楼整体倒覆事故分析与思考

  2. 基本情况 倒覆时间 • 2009年6月27日 • 5点30分 • 顷刻倒覆

  3. 基本情况 #7楼基本情况 • 楼高 38.20米 • 建筑面积7000平方米 • 总重 10000吨 • 结构形式 剪力墙结构 • 桩基采用PHC桩 直径400 共108根 桩长33米（3截） 桩基持力层 7 ①号土层

  4. 基本情况 • 承台 600×700×700 • 桩的设计值 1100KN • 现场校核性试桩 2300KN • 地基浅层10米深度范围软弱土

  5. 倒覆时现场情况 #7号楼南面地库施工 深度 4.6m (围护采用土钉墙，水泥搅拌桩一排）　 北面堆放地库挖出的土 平均堆土　６到７米 总堆放土方约60000方

  6. 倒覆后的工作 • 抢险 • 气象资料的收集（风速4.6m/s) • 监测（ 其他楼 土体 位移） • 倒覆机理分析 • 设计复核 • 事故报告

  7. 地基基础复核 • 勘测（资料及复钻） • PHC桩的断桩形态 • PHC桩的强度 钢筋强度 • 有限元的模拟破坏 土体变形产生的推力在3000吨 基桩总水平承载力在1800吨 桩顶位移 110mm 建筑物位移90mm

  8. 设计复核 结论： 设计方面没有直接引起倒楼的原因 （。。。。。。。）

  9. 材料及施工质量复核 囊括所有材料： • 混凝土标号 • 钢筋 • PHC桩

  10. 事故分析的工作内容 • 收集与倒覆楼相关的精确资料 • 防汛墙的倒塌破坏机理 • 当时的气象资料 • 倒覆建筑的情况 断桩的记录分析 • 相邻#6楼的安全性判定 • 大楼倒覆的机理分析（模型试验 有限元分析等） • PHC桩抗弯抗剪的试验（PHC桩灌芯深度的确定PHC桩的建议）

  11. 大楼倒覆机理初探 • 大楼土体移动→基础移动→ 桩弯曲　→楼偏移→ 倒覆 • 基桩平剪说 • 土体滑移隆挤说 • 综合破坏说 “压力差”

  12. 思考一 • 结构上下部分的强度和刚度的匹配协调 • 地基埋深（确定方式　施工过程） • 基桩的抗侧能力应高度关注 （PHC桩的水平承载力钻孔灌注桩的应用） • 临界状态的概念 • 大楼倒覆南侧？？？（偶然？） • 规范相关条文的修订（基础埋深等）

  13. 思考二 • 设计单位如何在现行的制度下独善其身： 1）结构体系（上下匹配） 2）地基处理方案 3）勘测资料的评审 4）监测和检测的要求控制和落实 5）过程文件的整理
